Raspberry Pi 3の GPIOに I2C通信方式の湿度・温度センサーモジュール HTU21Dを接続する方法 Raspberry Pi 3の GPIOに I2C通信方式の湿度・温度センサーモジュール HTU21Dを接続する方法

(ラズパイ3で I2Cの GY-21 HTU21D湿度・温度センサーモジュール基板を使用する方法)

Tags: [Raspberry Pi 3], [電子工作]






● Raspberry Pi 3 Model B

 Raspberry Pi3 Model B RPI2 RPI3

 大人気の CPUボードの Raspberry Piに WiFiと Bluetoothが搭載されたモデルが新発売となりました。
 以前から Raspberry Pi 2を買おうかどうか迷っていましたが、Raspberry Pi 3 Model Bの発売を機に購入を決意してラズベリアンになる事にしました。

 ※ ラズパイの OS Raspbianはバージョンが上がる毎に過去の版と OSの内部の作りが変わり、過去に書かれた製作記事(例えば Raspbian Wheezyの時代の記事)がそのままではエラーが出たりして動かない事が有ります。
 ※ 当方のホームページのラズパイ記事は全て Raspberry Pi 3 Model Bと Raspbian Jessieの組み合わせで動作確認をしております。


● Raspberry Pi3の GPIO端子の I2C機能を有効化して温度/湿度センサモジュール HTU21D GY-21を接続する

 Raspberry Pi3の GPIO端子の I2C機能を有効化して温度/湿度センサモジュール HTU21D GY-21を接続します。

 ※モジュール基板側の電源レギュレータを取り除く。ラズパイ基板から直に +3.3Vを供給出来るので +5Vから +3.3Vを生成する電源レギュレータを取り除き、電源レギュレータ回路の Vinと Voutを接続する。

 電源レギュレータのマーキング 662K XC6206P332MR SOT23 ME6206A33XG-662K LM6206N3
XC6206シリーズ 低ESRコンデンサ対応 正電圧レギュレータ



● Raspberry Pi3の GPIO端子の I2C機能を有効にする方法

 まず最初に Raspberry Pi3の GPIO端子の I2C機能を有効にする必要が有ります。下記に I2C機能を有効化する手順をまとめました。

[NEW] 2016/03/26
Raspberry Pi 3で GPIO端子の I2C機能を有効化する方法
Raspberry Pi 3で GPIO端子の I2C機能を有効化する方法

  ラズパイ3の GPIO端子の I2C機能を有効にして各種センサーを繋げる方法まとめ



【ノーブランド品】Arduinoに適用 HTU21D 温湿度センサー ブレイクアウト ボード モジュール
ASIN: B01ALN1KMC

【ノーブランド品】Arduino用 HTU21D 温湿度センサー ブレイクアウト ボード モジュール
ASIN: B0183MHYAU

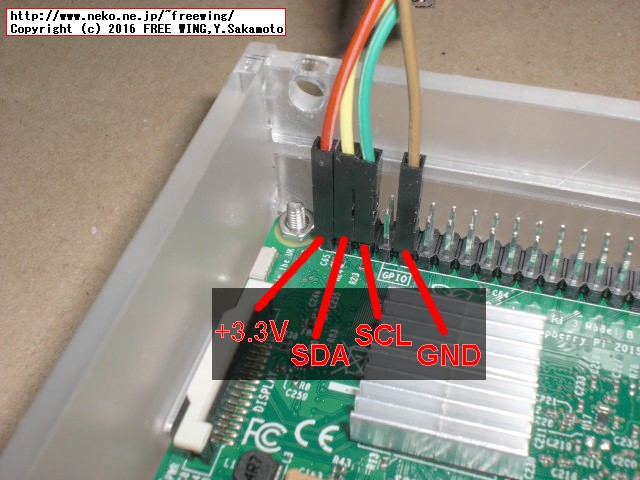

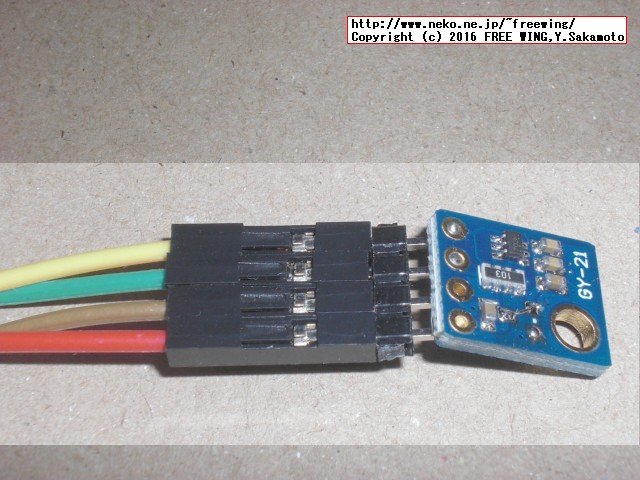

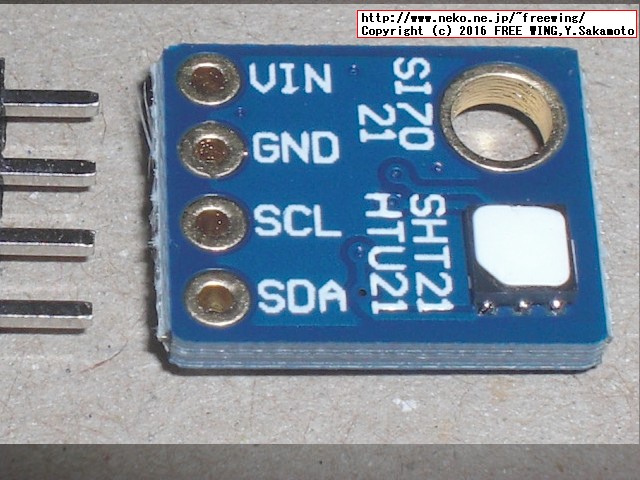

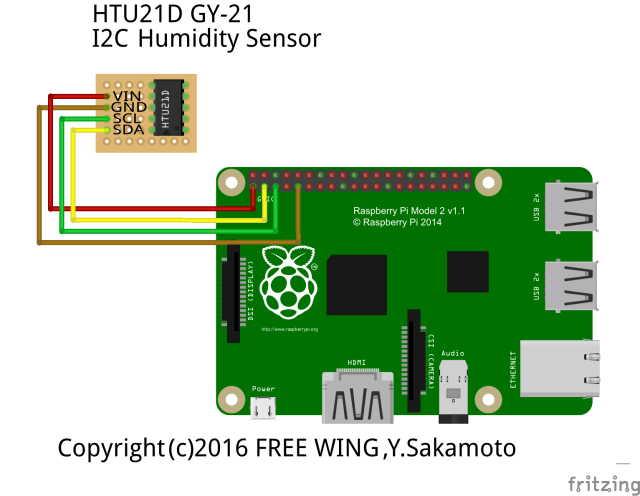

 結線方法は下記の様に 4本使用してそれぞれ接続します。
 (1) HTU21Dモジュールの SCLを ラズパイの GPIOの SCL(GPIO3)(緑色)
 (2) HTU21Dモジュールの SDAを ラズパイの GPIOの SDA(GPIO2)(黄色)
 (3) HTU21Dモジュールの GNDを ラズパイの GPIOの GND(GND) (茶色)
 (4) HTU21Dモジュールの VINを ラズパイの GPIOの +3.3V(3V3)(赤色)

・Raspberry Piの I2C機能を有効にして GPIO端子に温度/湿度センサモジュール HTU21D GY-21を接続する
Raspberry Piの I2C機能を有効にして GPIO端子に温度/湿度センサモジュール HTU21D GY-21を接続する


・Raspberry Piの I2C機能を有効にして GPIO端子に I2C I/Fの周辺機器を接続する
Raspberry Piの I2C機能を有効にして GPIO端子に I2C I/Fの周辺機器を接続する


・Raspberry Piの I2C機能を有効にして GPIO端子に温度/湿度センサモジュール HTU21D GY-21を接続する
Raspberry Piの I2C機能を有効にして GPIO端子に温度/湿度センサモジュール HTU21D GY-21を接続する

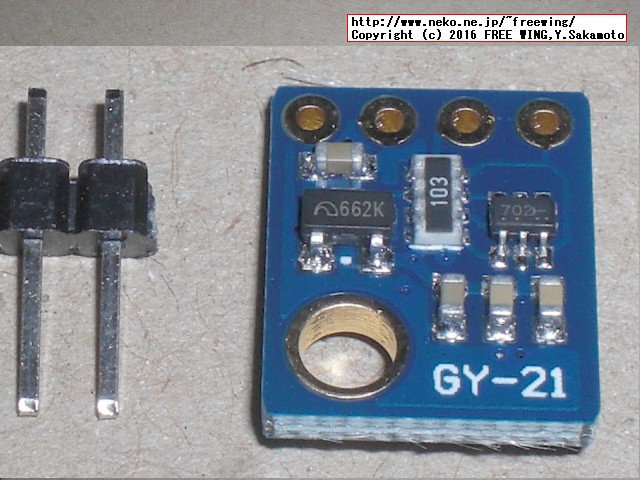

 ※モジュール基板側に有る I2C制御線の SCLと SDAに有るプルアップ抵抗を取る(連結した時にプルアップ抵抗値が合成されてしまう)
 ※モジュール基板側の電源レギュレータを取り除く。ラズパイ基板から直に +3.3Vを供給出来るので +5Vから +3.3Vを生成する電源レギュレータを取り除く。

・Raspberry Piの I2C機能を有効にして GPIO端子に温度/湿度センサモジュール HTU21D GY-21を接続する
Raspberry Piの I2C機能を有効にして GPIO端子に温度/湿度センサモジュール HTU21D GY-21を接続する

・Raspberry Piの I2C機能を有効にして GPIO端子に温度/湿度センサモジュール HTU21D GY-21を接続する
Raspberry Piの I2C機能を有効にして GPIO端子に温度/湿度センサモジュール HTU21D GY-21を接続する
 ※モジュール基板側の電源レギュレータを取り除き、電源レギュレータの配線をショートさせる。
 ※プルアップ抵抗はまだ外していません。

・Raspberry Piの I2C機能を有効にして GPIO端子に温度/湿度センサモジュール HTU21D GY-21を接続する
Raspberry Piの I2C機能を有効にして GPIO端子に温度/湿度センサモジュール HTU21D GY-21を接続する


・Raspberry Piの I2C機能を有効にして GPIO端子に温度/湿度センサモジュール HTU21D GY-21を接続する
Raspberry Piの I2C機能を有効にして GPIO端子に温度/湿度センサモジュール HTU21D GY-21を接続する



$ sudo i2cdetect -y 1
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:          -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: 40 -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --

0x40に存在するのを確認する


● ラズパイの Pythonで温度/湿度センサモジュール HTU21D GY-21を制御するサンプルプログラム

HTU21D.py
# -*- coding: utf-8 -*-
#!/usr/bin/python

import RPi.GPIO as GPIO
import os
import smbus
import time

# HTU21D Class
class HTU21D():
	DevAdr = 0x40
	myBus = ""
	if GPIO.RPI_INFO['P1_REVISION'] == 1:
		myBus = 0
	else:
		myBus = 1
	b = smbus.SMBus(myBus)

	def setUp(self):
		self.b.write_byte(self.DevAdr, 0xFE) # SOFT_RESET
#		self.b.write_byte_data(self.DevAdr, 0xE6, 0x00) # USER_REGISTER
#		self.b.write_byte(self.DevAdr, 0xE3) # READ_TEMP_HOLD
#		self.b.write_byte(self.DevAdr, 0xE5) # READ_HUMD_HOLD

	def getValueTemp(self):
		val = self.getValue(0xE3)
		temp = -46.85 + (175.72 * val / 65536)
		return temp

	def getValueHumd(self):
		val = self.getValue(0xE5)
		humd = -6 + (125.0 * val / 65536)
		return humd

	def getValue(self, adr):
		self.b.write_byte(self.DevAdr, adr)
		data = self.b.read_i2c_block_data(self.DevAdr, adr, 3)
		tmp = data[0]
		tmp = tmp<<8
		tmp = tmp | data[1]
		tmp = tmp & 0xFFFC

		return tmp

#	tmp = self.b.read_word_data(self.DevAdr, adr)

# MAIN
myHTU21D = HTU21D()
myHTU21D.setUp()

# LOOP
for a in range(1000):
	t = myHTU21D.getValueTemp()
	h = myHTU21D.getValueHumd()
	os.system("clear")
	print 'Temp.= %6.3f' % t
	print 'Humd.= %6.3f' % h
	time.sleep(0.5)
$ sudo apt-get -y install python-smbus i2c-tools

$ nano HTU21D.py

$ python HTU21D.py



● センサデバイスの I2Cアドレス一覧 IICアドレス一覧と使用方法
