[NEW] 2018/05/01

Raspberry Piの I2C機能を有効化する方法、最新の Raspbian Stretch対応 2018年版 Raspberry Piの I2C機能を有効化する方法、最新の Raspbian Stretch対応 2018年版

(ラズパイの I2C機能を有効にして各種センサーを繋げる方法まとめ)

Tags: [Raspberry Pi], [電子工作]






● Raspbian OS Stretchで I2C-I/Fを有効にする方法

 以前にも I2Cを有効にする手順を書きましたが、時間が経っているので再度まとめます。
 (raspi-configアプリも Raspbian OSのバージョンアップで細かく変わります。)

 下記の最新の Raspbian Stretchバージョンで動作を確認しています。
Download RASPBIAN STRETCH WITH DESKTOP
 RASPBIAN STRETCH WITH DESKTOP
 Version:April 2018
 Release date:2018-04-18
 Kernel version:4.14
$ uname -a
Linux raspberrypi 4.14.34-v7+ #1110 SMP Mon Apr 16 15:18:51 BST 2018 armv7l GNU/Linux


2016/03/26
Raspberry Pi 3で GPIO端子の I2C機能を有効化する方法
Raspberry Pi 3で GPIO端子の I2C機能を有効化する方法

  ラズパイ3の GPIO端子の I2C機能を有効にして各種センサーを繋げる方法まとめ

2016/03/26
Raspberry Pi 3で 標準とは別の GPIO端子の I2C機能を有効化する方法(I2C-3編)
Raspberry Pi 3で 標準とは別の GPIO端子の I2C機能を有効化する方法(I2C-3編)

  ラズパイ3の GPIO23と GPIO24で I2C機能を有効にする方法まとめ

 Raspbian OS Stretchで I2C-I/Fを有効にする方法
※ 下記の手順が面倒な場合は、sudo raspi-config nonint do_i2c 0のコマンド実行で I2Cを有効に出来ます。
# コマンド実行でカメラを有効にする方法(最後の数字は 0で I2C有効、1で I2C無効)
sudo raspi-config nonint do_i2c 0

# I2Cを有効にすると連動して dtparam=i2c_armが onになります
cat /boot/config.txt | grep i2c
# dtparam=i2c_arm=on

 Raspbian OS Stretchで I2C-I/Fを有効にする方法(手操作版)
 sudoを付けて raspi-configを実行する
sudo raspi-config

 Raspberry Pi Software Configuration Tool (raspi-config)

5 Interfacing Optionsを選択する
5 Interfacing Options            Configure connections to peripher

P5 I2Cを選択する
P5 I2C                           Enable/Disable automatic loading

 <Yes>を押す
Would you like the ARM I2C interface to be enabled?
<Yes>

 <Ok>を押す
The ARM I2C interface is enabled
<Ok>

 ESCキーを押して raspi-configを終了する(<Finish>を押すでも良い)

コマンドラインに戻るので sudo rebootで再起動する
sudo reboot

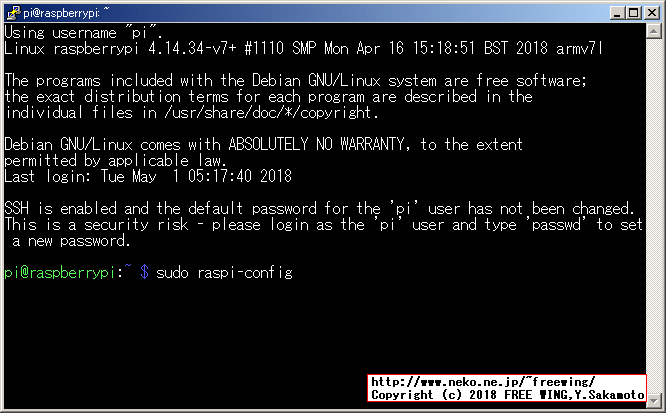

sudoを付けて raspi-configを実行する
・Raspbian Stretchで I2C-I/Fを有効にする方法
Raspbian Stretchで I2C-I/Fを有効にする方法

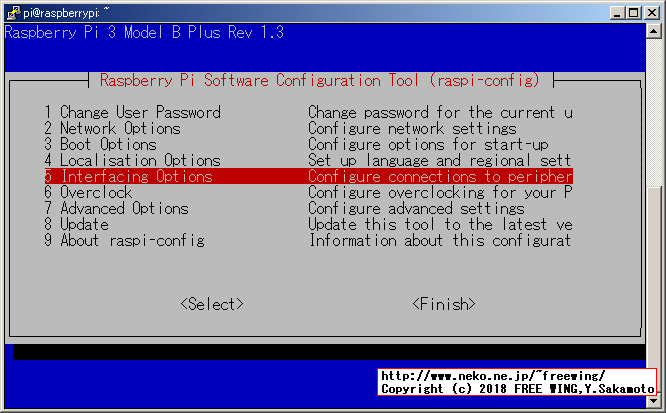

5 Interfacing Optionsを選択する
・Raspbian Stretchで I2C-I/Fを有効にする方法
Raspbian Stretchで I2C-I/Fを有効にする方法

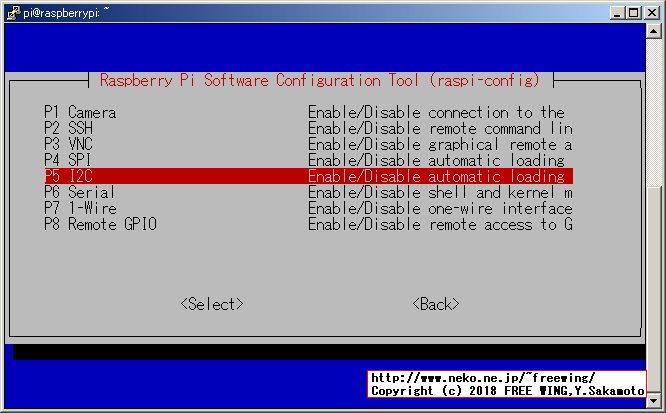

P5 I2Cを選択する
・Raspbian Stretchで I2C-I/Fを有効にする方法
Raspbian Stretchで I2C-I/Fを有効にする方法

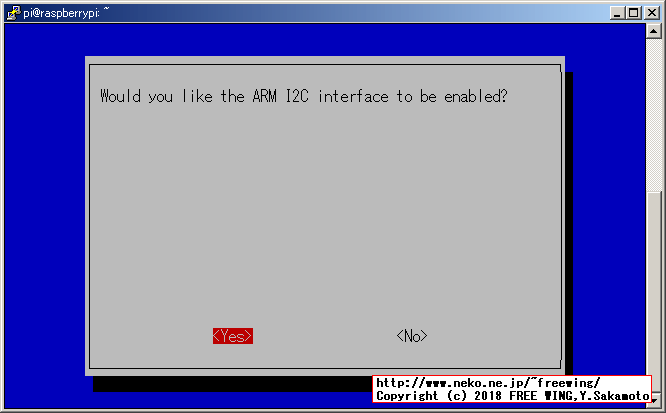

<Yes>を押す
・Raspbian Stretchで I2C-I/Fを有効にする方法
Raspbian Stretchで I2C-I/Fを有効にする方法

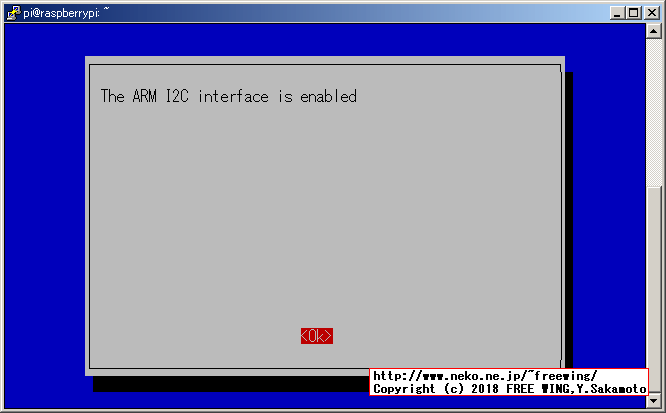

<Ok>を押す
・Raspbian Stretchで I2C-I/Fを有効にする方法
Raspbian Stretchで I2C-I/Fを有効にする方法

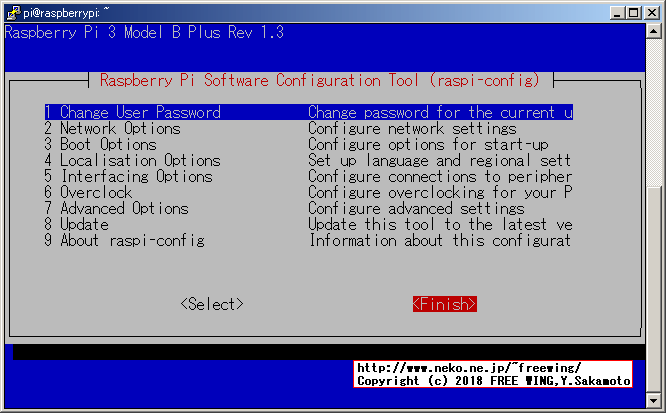

ESCキーを押して raspi-configを終了する(<Finish>を押すでも良い)
・Raspbian Stretchで I2C-I/Fを有効にする方法
Raspbian Stretchで I2C-I/Fを有効にする方法


コマンドラインに戻るので sudo rebootで再起動する

 再起動後に ls -l /dev/i2c*で /dev/i2c-1の存在を確認します。
pi@raspberrypi:~ $ ls -l /dev/i2c*
crw-rw---- 1 root i2c 89, 1 May  2 08:04 /dev/i2c-1

 以上でラズパイで I2Cデバイスを使用出来ます。
