[NEW] 2016/05/14

Raspberry Pi 3 Model Bに専用カメラモジュールを接続する方法 Raspberry Pi 3 Model Bに専用カメラモジュールを接続する方法

(ラズパイに専用カメラモジュールを接続して Raspbianで写真の静止画撮影や動画を録画する方法)

Tags: [Raspberry Pi], [電子工作]






● Raspberry Pi 3 Model B

 Raspberry Pi3 Model B RPI2 RPI3

 大人気の CPUボードの Raspberry Piに WiFiと Bluetoothが搭載されたモデルが新発売となりました。
 以前から Raspberry Pi 2を買おうかどうか迷っていましたが、Raspberry Pi 3 Model Bの発売を機に購入を決意してラズベリアンになる事にしました。

 ※ ラズパイの OS Raspbianはバージョンが上がる毎に過去の版と OSの内部の作りが変わり、過去に書かれた製作記事(例えば Raspbian Wheezyの時代の記事)がそのままではエラーが出たりして動かない事が有ります。
 ※ 当方のホームページのラズパイ記事は全て Raspberry Pi 3 Model Bと Raspbian Jessieの組み合わせで動作確認をしております。
(ただし、将来的に新しい Raspbian OSが出た場合に、当方の Raspbian Jessieを基にした内容がそのままでは動かない可能性が有ります。)


● カメラモジュール CAMERA接続 for Raspberry Pi

 第一世代 Omnivision OV5647は 503万画素 5メガピクセル 2010/2
 第二世代 Sony IMX219PQは 808万画素 8メガピクセル 2016/4
 が有ります。

 第一世代 Omnivision OV5647 最大撮影解像度 QXGA 2592*1944
OV5647.pdf
Ov5647_full.pdf
CAMERA MODULE OmniVision OV5647 5-megapixel

 第二世代 Sony IMX219PQ 最大撮影解像度 3280 × 2464
Sony IMX219PQ 対角4.6mm (1/4.0型) 有効約808万画素カラーCMOSイメージセンサ
CAMERA MODULE V2 Sony IMX219 8-megapixel sensor


Raspberry Pi Camera Module V2 カメラモジュール (Daylight - element14)
ASIN: B01ER2SKFS
※ ソニー製のIMX219PQ画像センサを使用

Raspberry Pi Camera Module V2 赤外線 カメラモジュール (PiNoIR - element14)
ASIN: B01I996UE8
※ ソニー製のIMX219PQ画像センサを使用

Raspberry Pi ハイビジョン ビデオカメラ モジュール HD Video Camera Module
ASIN: B011BTRGYG

Raspberry Pi 用 赤外線カメラモジュール Pi NoIR
ASIN: B00HZDR544
※ 2016/4にラズパイ公式で Sonyの IMX219PQを使用した 808万画素 8M pixelの通常版・赤外線フィルタ無し版の両方が出ています。最大撮影解像度 3280 × 2464。
※ 従来の Omnivision OV5647は 503万画素 5M pixelです。最大撮影解像度 QXGA 2592*1944。

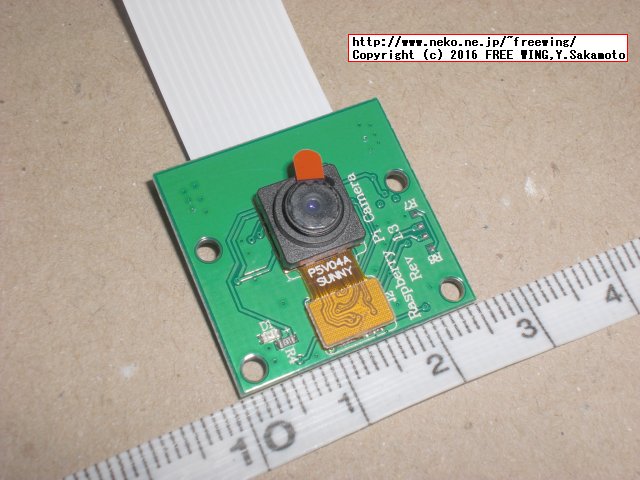

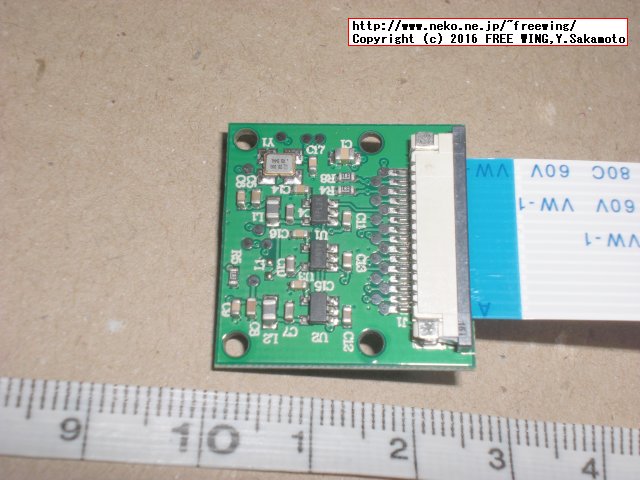

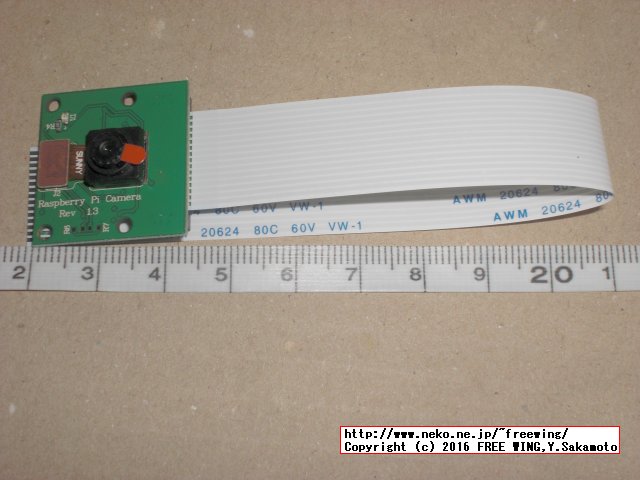

 下記の写真は第一世代 Omnivision OV5647のカメラモジュール。
・Raspberry Pi用 カメラモジュール Rev 1.3
Raspberry Pi用 カメラモジュール Rev 1.3


・Raspberry Pi用 カメラモジュール Rev 1.3
Raspberry Pi用 カメラモジュール Rev 1.3


・Raspberry Pi用 カメラモジュール Rev 1.3
Raspberry Pi用 カメラモジュール Rev 1.3




●ラズパイ専用カメラ カメラモジュール(専用バス接続)5MP Rev 1.3

 ラズベリー基板上の CAMERA端子に接続します。
 技術的には MIPI CSI-2と言うカメラ専用のバス規格で接続しており、カメラの撮影データをダイレクトにメモリに転送している様です。カメラとの通信処理は BCM2837の GPUの VideoCoreが直接やり取りします。(詳細については非公開)
Raw sensor access / CSI-2 receiver peripheral

Camera Interface Specifications MIPI CSI-2

●第一世代 Omnivision OV5647は 503万画素 5メガピクセル 2010/2
 Omnivision 5647 Camera Module
 Still Picture Resolution: 2592 x 1944
 Video: Supports 1080 p @ 30 fps, 720 p @ 60 fps and 640 x480 p 60/90 Recording 15-pin MIPI Camera Serial Interface
 Size: Approx. 25 x 24 x 9 mm /0.99 x 0.95 x 0.36 inch

OV5647.pdf
Ov5647_full.pdf

●第二世代 Sony IMX219PQは 808万画素 8メガピクセル 2016/4



●ラズパイ専用カメラのインストール方法

 ラズパイ専用カメラをラズベリーパイ基板に接続する方法。

 まず最初にカメラモジュールは静電気に弱いのでパソコンの筐体の金属部分に触れて体に帯電している静電気を逃がす。(水道の蛇口でも良い)
 カメラコネクタの両脇のツメを引き上げる。
 フレキケーブルの青い面を LANコネクタ側に面する様に差し込む。
 カメラコネクタの両脇のツメを押し下げてケーブルを固定する。

 カメラコネクタの両脇のツメを引き上げる。
・Raspberry Pi用 カメラモジュールのインストール方法
Raspberry Pi用 カメラモジュールのインストール方法

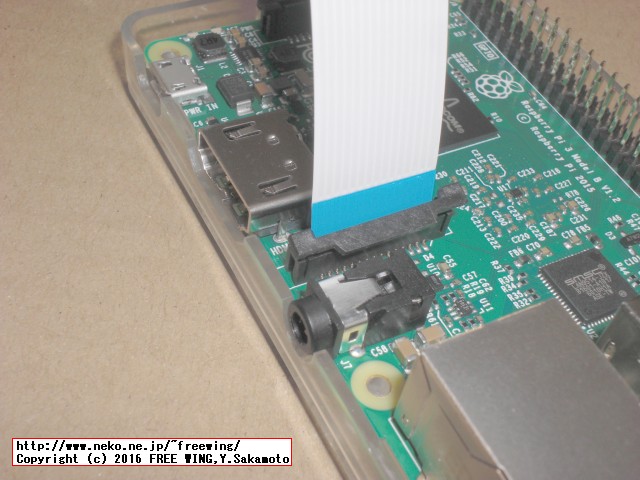

 フレキケーブルの青い面を LANコネクタ側に面する様に差し込む。
・Raspberry Pi用 カメラモジュールのインストール方法
Raspberry Pi用 カメラモジュールのインストール方法

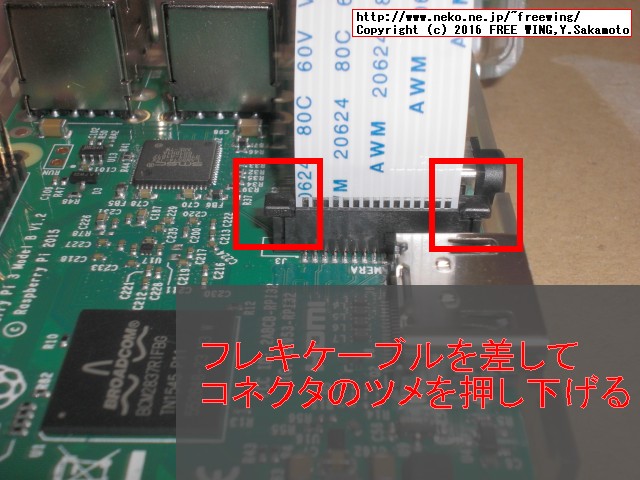

 カメラコネクタの両脇のツメを押し下げてケーブルを固定する。

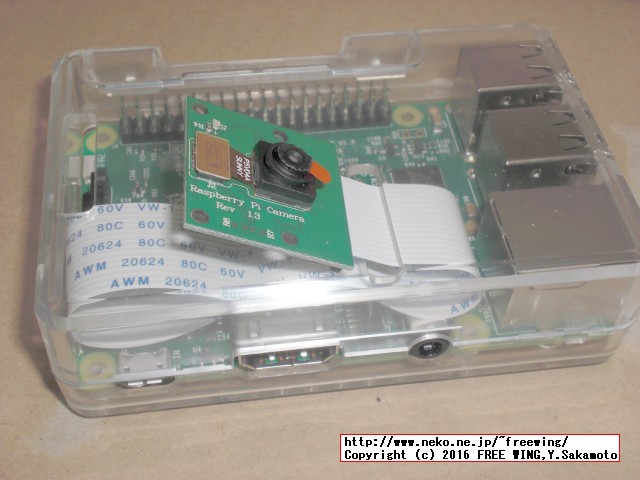

・Raspberry Pi用 カメラモジュールのインストール方法
Raspberry Pi用 カメラモジュールのインストール方法


・Raspberry Pi用 カメラモジュールのインストール方法
Raspberry Pi用 カメラモジュールのインストール方法

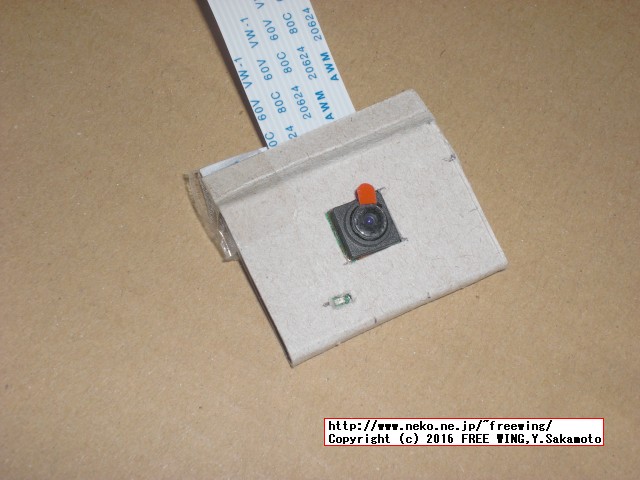

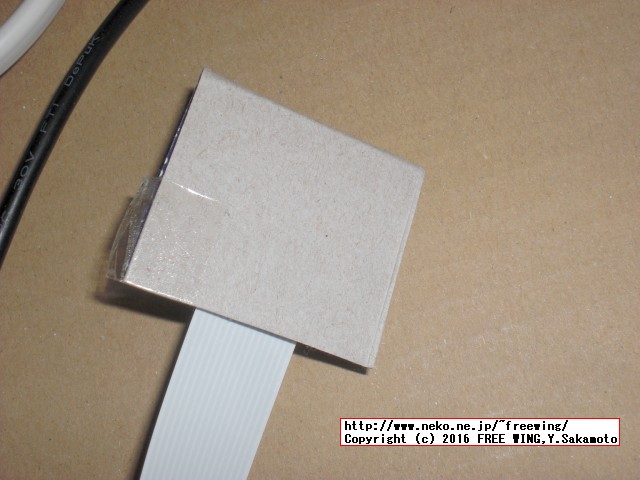

 厚紙でカメラの簡易保護カバーを作成しました。
・Raspberry Pi用 カメラモジュールのインストール方法
Raspberry Pi用 カメラモジュールのインストール方法


・Raspberry Pi用 カメラモジュールのインストール方法
Raspberry Pi用 カメラモジュールのインストール方法

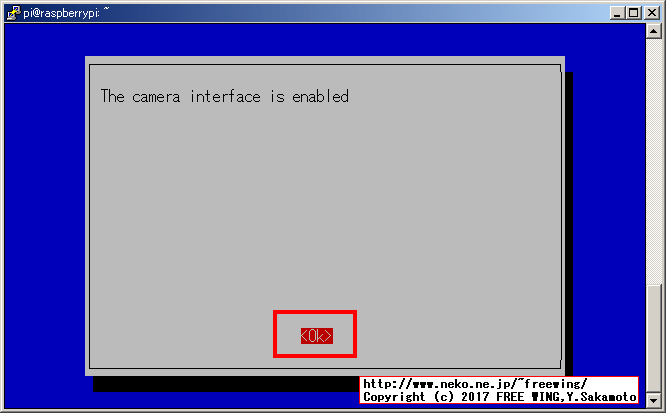

●ラズパイ専用カメラを有効にする

 ※ラズパイゼロでも同じ操作でカメラが有効になり使える様になります。

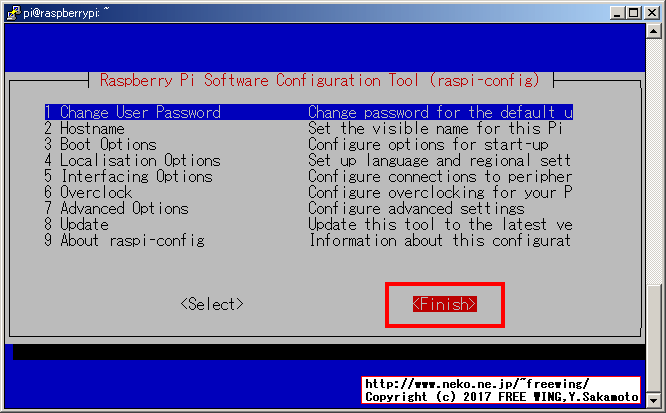

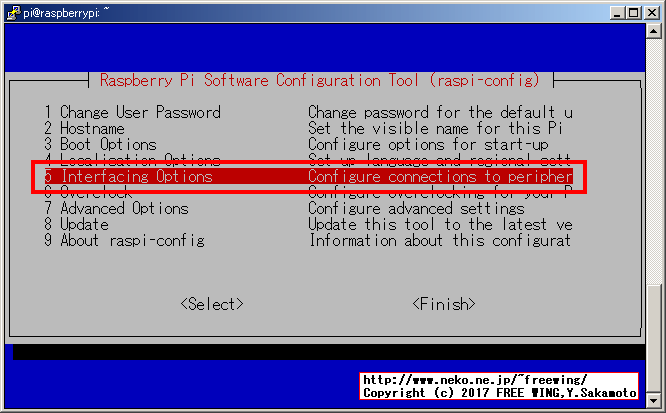

$ sudo raspi-config
 で

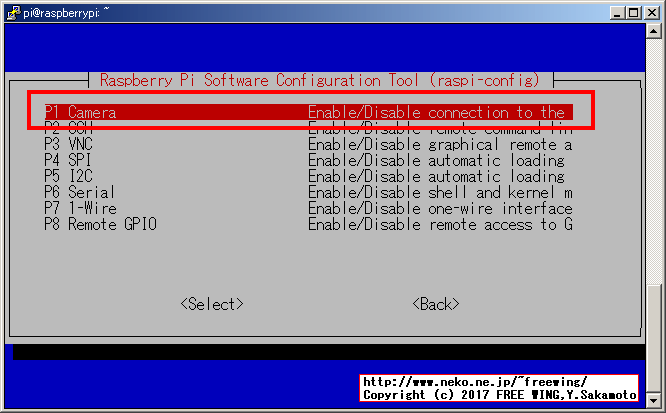

 6 Enable Camera Enable this Pi to work with the R

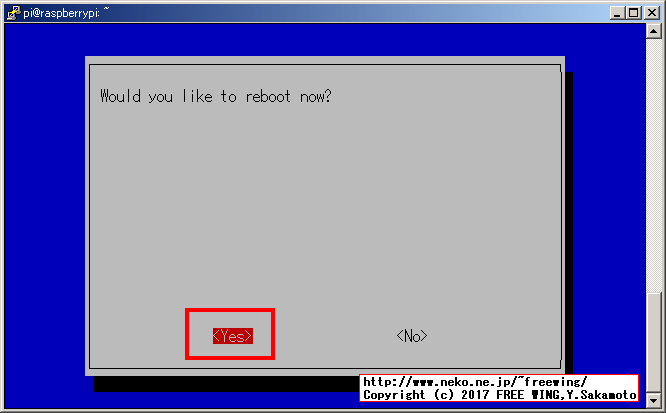

 を選択して Enableにして再起動する。

 ラズパイ専用カメラの接続確認
$ vcgencmd get_camera
supported=1 detected=1

 ラズパイ専用カメラで静止画を撮影
$ raspistill -o cam1.jpg

 ラズパイ専用カメラで静止画を撮影(上下左右を反転)
$ raspistill -vf -hf -o cam2.jpg

 ラズパイ専用カメラで動画を撮影
$ raspivid -o video.h264 -t 5000
$ raspivid -o video_640x480.h264 -t 5000 -w 640 -h 480
$ raspivid -o video_2Mbps.h264 -t 5000 -b 2000000

 動画を再生 omxplayer
$ sudo apt-get -y install omxplayer
$ omxplayer video.h264


 ラズパイ専用カメラでエラー mmal: No data received from sensor.
$ sudo bash -c "echo core_freq=250 >> /boot/config.txt"
 電源や電源ケーブルを質の良い物に交換する。
 コア動作周波数を 250MHzにしてみると安定して使える様になる。



● ラズパイのカメラモジュールで mmal: No data received from sensor.エラーで使えない場合の対処方法。

※ mmal: No data received from sensor. Check all connections, including the Sunny one on the camera boardのエラーが出て使えませんですた。
※フレキケーブルやカメラ基板の SUNNYコネクタ(カメラと接続する黄色いやつ)を何回か着脱しても改善しませんでした。
 相性なのか?世界中でも正規品カメラモジュールでも出る症状っぽいです。
Rasberry Pi カメラモジュール mmal: No data received

 解決方法
 ・電源を疑う
 ・core_freq=250を /boot/config.txtに追加する
 私の場合はこれで OV5647版のカメラモジュールを安定して使える様になりました。

※ iPadに付属の +5.1V 2A ACアダプタで動かしてみたら正常にカメラが動作しました。録画も問題有りませんでした。
 と言う訳で、Raspberry Piのカメラモジュールが mmal: No data received from sensor.エラーで動かない場合はコネクタの接触以外にも使用している電源の品質を確認するのが良いと思います。
※ コア動作周波数を 250MHzにすると安定して使える様な感じです。
sudo bash -c "echo core_freq=250 >> /boot/config.txt"



● Raspberry Piのカメラモジュールで撮影時にカメラ基板上の赤色 LEDを点灯しない様にする

disable_camera_led=1

/boot/config.txtに追加する

 方法は、nanoテキストエディタで書き換える。
sudo nano /boot/config.txt
 もしくは、コマンドラインでサクッっと書き換える。
sudo bash -c "echo disable_camera_led=1 >> /boot/config.txt"



● Raspberry Piのカメラモジュール基板上の赤色 LEDを手動で制御する方法

 PI 3では出来ません。
 GPIO control the camera module LED programmatically .
 GPIO 32を制御する。
 PI 3では出来ません。

import RPi.GPIO as GPIO
GPIO.setmode(GPIO.BCM)
GPIO.setup(32, GPIO.OUTPUT, initial=False)
GPIO.output(32, True) # On
GPIO.output(32, False) # Off
 PI 3では出来ません。



● Raspberry Pi 3 Model Bで遠隔監視カメラ(ネットワークカメラ、ライブカメラ)

[NEW] 2016/05/14
Raspberry Pi 3でネットワーク ライブカメラを構築する方法 Motion編
Raspberry Pi 3でネットワーク ライブカメラを構築する方法 Motion編

  ラズパイのカメラで遠隔監視カメラ(ネットワークカメラ、ライブカメラ)

[NEW] 2016/05/14
Raspberry Pi 3でネットワーク ライブカメラを構築する方法 MJPG-streamer編
Raspberry Pi 3でネットワーク ライブカメラを構築する方法 MJPG-streamer編

  ラズパイのカメラで遠隔監視カメラ(ネットワークカメラ、ライブカメラ)


● Raspberry Pi 3 Model Bで RTSP 遠隔監視カメラ(ネットワークカメラ、ライブカメラ) VLC編

 VLCを使用して RTSPで動画をストリーミングする方法。
 ※ 192.168.1.10はラズパイの IPアドレスです。

sudo apt-get install vlc
sudo raspivid -o - -t 0 -w 640 -h 480 | cvlc -vvv stream:///dev/stdin --sout '#rtp{sdp=rtsp://:8554/}' :demux=h264

 Windows側で VLCプレイヤーを起動して、
 メディア -> ネットワークストリームを開く -> rtsp://192.168.1.10:8554/を指定して -> 再生
 でカメラ映像が再生されます。(数秒のラグが有ります。)
 ※ 192.168.1.10はラズパイの IPアドレス。

sudo raspivid -o - -t 0 -hf -vf -w 640 -h 480 | cvlc -vvv stream:///dev/stdin --sout '#rtp{sdp=rtsp://:8554/}' :demux=h264
 -hf -vfを付けると左右反転と上下反転。

 カメラの解像度を 1920x1080にすると FPS 30は有線 LAN接続でガクガクで実用範囲外。
sudo raspivid -o - -t 0 -w 1920 -h 1080 -fps 30 | cvlc -vvv stream:///dev/stdin --sout '#rtp{sdp=rtsp://:8554}' :demux=h264

 -fps 10で秒間に 10枚にしても有線 LAN接続でガクガクで実用範囲外 & ストリーミング切断。
sudo raspivid -o - -t 0 -w 1920 -h 1080 -fps 10 | cvlc -vvv stream:///dev/stdin --sout '#rtp{sdp=rtsp://:8554}' :demux=h264

 別のラズパイで RTSPストリーミングを再生する場合は
omxplayer -o local rtsp://192.168.1.10:8554/
 とする。

 HTTPプロトコルでカメラ映像を配信したい場合は、
sudo raspivid -o - -t 0 -w 800 -h 600 | cvlc -vvv stream:///dev/stdin --sout '#standard{access=http,mux=ts,dst=:8080}' :demux=h264
 とする。例ではカメラの解像度を 800x600にしています。(800x600でも頻繁にガクガクする)

 Windows側で VLCプレイヤーを起動して、
 メディア -> ネットワークストリームを開く -> http://192.168.1.10:8080/を指定して -> 再生
 でカメラ映像が再生されます。

 カメラ解像度 640x480が VLCの RTSP配信で安定して使用出来る精一杯かも。



● Raspberry Pi 3 Model Bで USB接続の Webカメラで動画を録画や静止画を撮影する

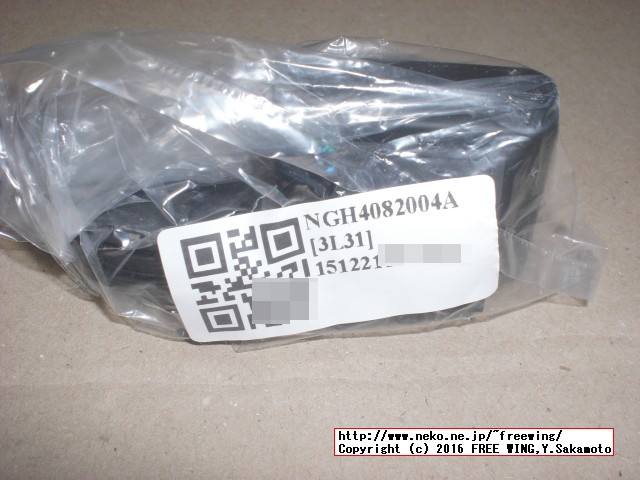

 購入した中華製 USB Webカメラはマイク機能も付いていました。
 その後、同じ店舗で同一商品を再購入したらマイク無しの USB Webカメラが届きました。
 ラズパイ自身にはマイク入力端子が無いので、ラズパイで使用する USBカメラはマイク内蔵の方が便利です。

 下記はマイク付きの WebCamera ID 1908:2310 GEMBIRD

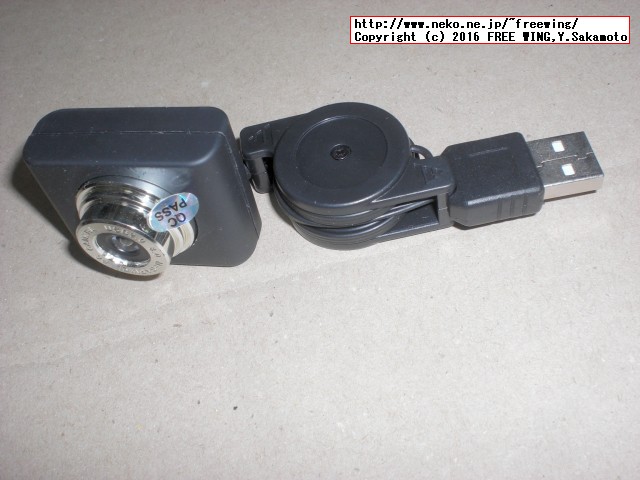

・ラズベリーパイに USB接続の Webカメラを接続して静止画や動画を録画
ラズベリーパイに USB接続の Webカメラを接続して静止画や動画を録画


・ラズベリーパイに USB接続の Webカメラを接続して静止画や動画を録画
ラズベリーパイに USB接続の Webカメラを接続して静止画や動画を録画

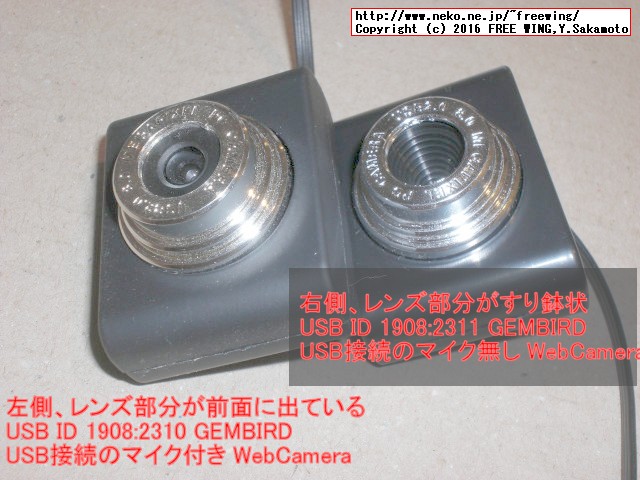

 左側、レンズ部分が前面に出ている USB ID 1908:2310 GEMBIRD マイク付き WebCamera
 右側、レンズ部分がすり鉢状 USB ID 1908:2311 GEMBIRD マイク無し WebCamera
・ラズベリーパイに USB接続の Webカメラを接続して静止画や動画を録画
ラズベリーパイに USB接続の Webカメラを接続して静止画や動画を録画



$ lsusb
Bus 001 Device 005: ID 0d8c:013c C-Media Electronics, Inc. CM108 Audio Controller
Bus 001 Device 004: ID 1908:2310 GEMBIRD ← USB Webカメラ
Bus 001 Device 003: ID 0424:ec00 Standard Microsystems Corp. SMSC9512/9514 Fast Ethernet Adapter
Bus 001 Device 002: ID 0424:9514 Standard Microsystems Corp.
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub

$ lsusb
Bus 001 Device 005: ID 1908:2310 GEMBIRD
# 1908:2310 GEMBIRDは USB接続のマイク付き WebCamera

$ lsusb
Bus 001 Device 005: ID 1908:2311 GEMBIRD
# 1908:2311 GEMBIRDは USB接続のマイク無し WebCamera

 USB接続の Webカメラで動画を録画
$ sudo apt-get -y install libav-tools
$ avconv -f video4linux2 -r 7 -s 640x480 -i /dev/video0 video0.avi

 Webカメラで録画した動画を再生
$ omxplayer -o hdmi video0.avi

 USB接続の Webカメラで静止画を撮影
$ sudo apt-get -y install fswebcam
$ fswebcam -r 640x480 image.jpg


ELECOM WEBカメラ 200万画素 1/5インチCMOSセンサ マイク内蔵 コンパクトタイプ ブラック UCAM-C0220FEBK
ASIN: B0087UMLJI

iBUFFALO マイク内蔵120万画素Webカメラ HD720p対応モデル ブラック BSWHD06MBK
ASIN: B00GZAF72U



Tags: [Raspberry Pi], [電子工作]
