Raspberry Pi 3の GPIOに I2C通信方式のジャイロ+加速度の6軸センサー MPU-6050を接続する方法 Raspberry Pi 3の GPIOに I2C通信方式のジャイロ+加速度の6軸センサー MPU-6050を接続する方法

(ラズパイ3で I2Cの GY-521 MPU-6050 6軸センサーモジュール基板を使用する方法)

Tags: [Raspberry Pi], [電子工作]






● Raspberry Pi 3 Model B

 Raspberry Pi3 Model B RPI2 RPI3

 大人気の CPUボードの Raspberry Piに WiFiと Bluetoothが搭載されたモデルが新発売となりました。
 以前から Raspberry Pi 2を買おうかどうか迷っていましたが、Raspberry Pi 3 Model Bの発売を機に購入を決意してラズベリアンになる事にしました。

 ※ ラズパイの OS Raspbianはバージョンが上がる毎に過去の版と OSの内部の作りが変わり、過去に書かれた製作記事(例えば Raspbian Wheezyの時代の記事)がそのままではエラーが出たりして動かない事が有ります。
 ※ 当方のホームページのラズパイ記事は全て Raspberry Pi 3 Model Bと Raspbian Jessieの組み合わせで動作確認をしております。
(ただし、将来的に新しい Raspbian OSが出た場合に、当方の Raspbian Jessieを基にした内容がそのままでは動かない可能性が有ります。)


● Raspberry Pi3の GPIO端子の I2C機能を有効化して 6軸加速度センサー MPU-6050を接続する

InvenSense MPU-6050 Six-Axis (Gyro + Accelerometer) MEMS MotionTracking Devices

 類似の InvenSense MPU-6052センサーは Cheerson CX-10A等の中華ドローンにも搭載されています。

2015/06/14
超小型のトイクアッド Cheerson CX-10Aを買ってみた
超小型のトイクアッド Cheerson CX-10Aを買ってみた

  超小型で格安のトイクアッド CX-10Aの写真紹介、ヘッドレスモード付き

 MPU-6050の高性能版は 9軸で MPU-9250。3軸加速度 + 3軸ジャイロ + 3軸コンパス。
InvenSense MPU-9250 Nine-Axis (Gyro + Accelerometer + Compass) MEMS MotionTracking Device

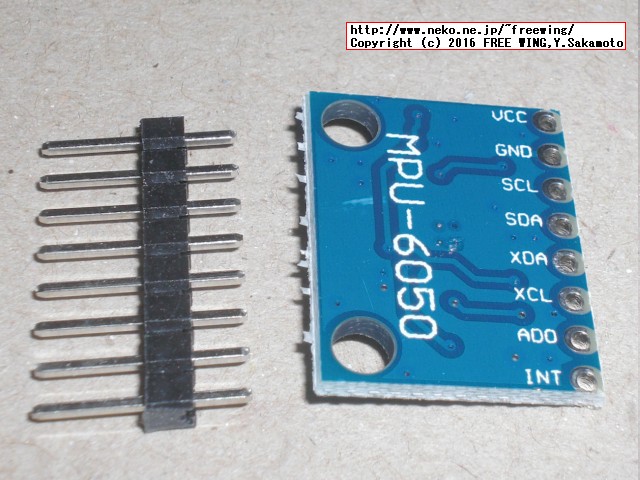

 ※モジュール基板側の電源レギュレータを取り除く。ラズパイ基板から直に +3.3Vを供給出来るので +5Vから +3.3Vを生成する電源レギュレータを取り除き、電源レギュレータ回路の Vinと Voutを接続する。

 電源レギュレータのマーキング DE=A1D Richtek RT9193-33 3.3V Reg. 300mA SOT23-5

● Raspberry Pi3の GPIO端子の I2C機能を有効にする方法

 まず最初に Raspberry Pi3の GPIO端子の I2C機能を有効にする必要が有ります。下記に I2C機能を有効化する手順をまとめました。

[NEW] 2016/03/26
Raspberry Pi 3で GPIO端子の I2C機能を有効化する方法
Raspberry Pi 3で GPIO端子の I2C機能を有効化する方法

  ラズパイ3の GPIO端子の I2C機能を有効にして各種センサーを繋げる方法まとめ



MPU-6050 使用 3軸ジャイロスコープ・3軸加速度センサー モジュール
ASIN: B008BOPN40

サインスマート(SainSmart) MPU-6050 3軸ジャイロスコープ モジュール for Arduino
ASIN: B009A526M6

SODIAL(R)MPU-6050モジュール3軸アナログジャイロセンサ+加速度センサーモジュールMPU 6050用
ASIN: B00YIE4ALE

EasyWordMall GY-521 MPU-6050 三軸加速度計 ジャイロスコープ 6DOF モジュール
ASIN: B019664RAM

SODIAL(R) GY-521 MPU-60503軸ジャイロ+3軸加速度センサ
ASIN: B00K67X810

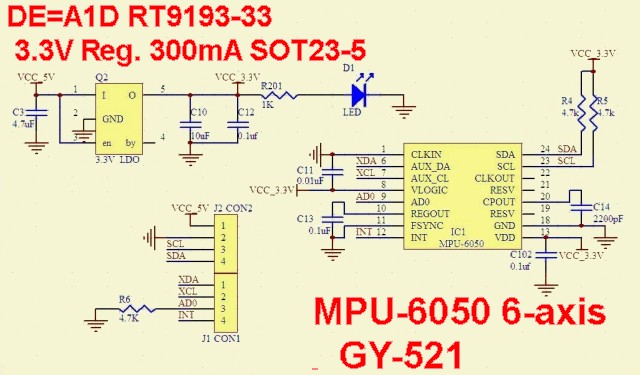

・MPU-6050 GY-521 6軸 ジャイロ+加速度センサモジュール基板回路図
MPU-6050 GY-521 6軸 ジャイロ+加速度センサモジュール基板回路図

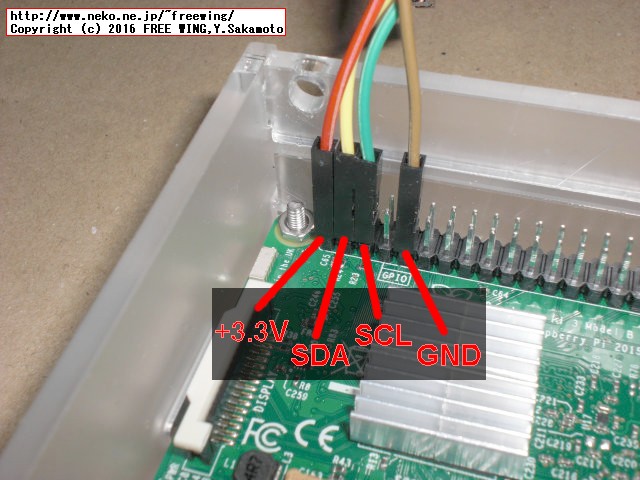

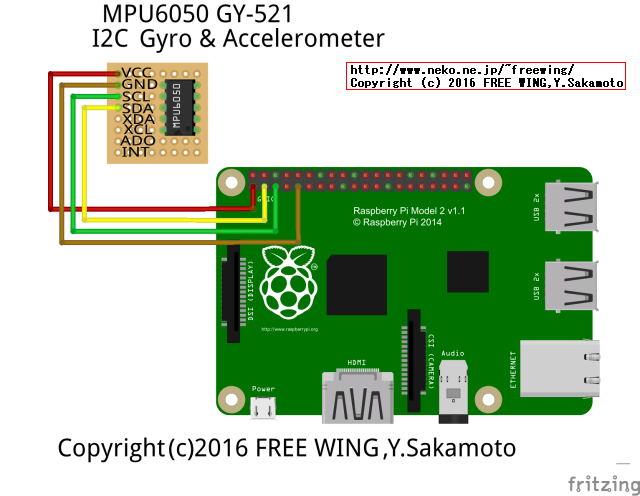

 結線方法は下記の様に 4本使用してそれぞれ接続します。
 (1) MPU-6050モジュールの SCLを ラズパイの GPIOの SCL(GPIO3)(緑色)
 (2) MPU-6050モジュールの SDAを ラズパイの GPIOの SDA(GPIO2)(黄色)
 (3) MPU-6050モジュールの GNDを ラズパイの GPIOの GND(GND) (茶色)
 (4) MPU-6050モジュールの VCCを ラズパイの GPIOの +3.3V(3V3)(赤色)

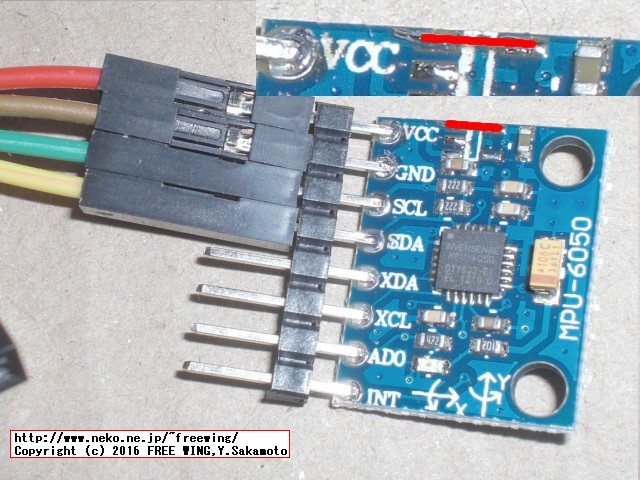

・Raspberry Piの I2C機能を有効にして GPIO端子に MPU-6050 GY-521 加速度センサモジュール基板を接続する
Raspberry Piの I2C機能を有効にして GPIO端子に MPU-6050 GY-521 加速度センサモジュール基板を接続する


・Raspberry Piの I2C機能を有効にして GPIO端子に I2C I/Fの周辺機器を接続する
Raspberry Piの I2C機能を有効にして GPIO端子に I2C I/Fの周辺機器を接続する


・Raspberry Piの I2C機能を有効にして GPIO端子に MPU-6050 GY-521 加速度センサモジュール基板を接続する
Raspberry Piの I2C機能を有効にして GPIO端子に MPU-6050 GY-521 加速度センサモジュール基板を接続する

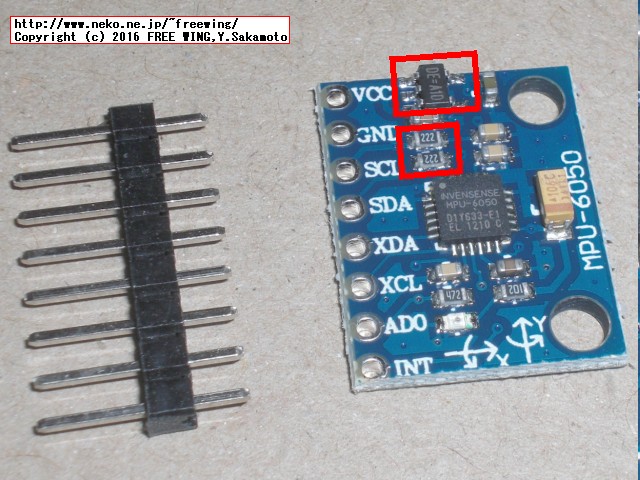

 ※モジュール基板側に有る I2C制御線の SCLと SDAに有るプルアップ抵抗を取る(連結した時にプルアップ抵抗値が合成されてしまう)
 ※モジュール基板側の電源レギュレータを取り除く。ラズパイ基板から直に +3.3Vを供給出来るので +5Vから +3.3Vを生成する電源レギュレータを取り除く。

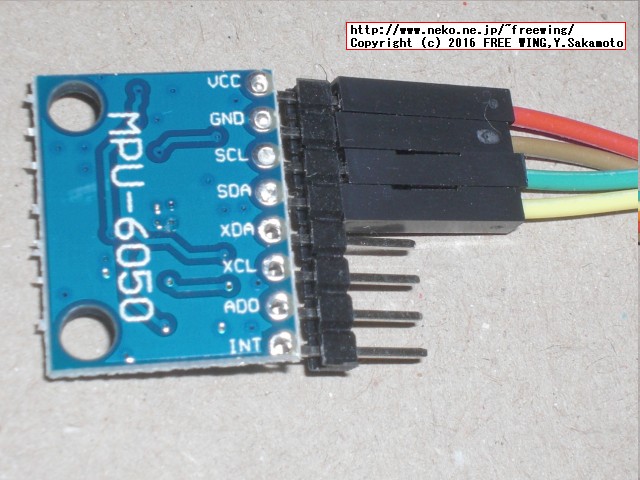

・Raspberry Piの I2C機能を有効にして GPIO端子に MPU-6050 GY-521 加速度センサモジュール基板を接続する
Raspberry Piの I2C機能を有効にして GPIO端子に MPU-6050 GY-521 加速度センサモジュール基板を接続する

・Raspberry Piの I2C機能を有効にして GPIO端子に MPU-6050 GY-521 加速度センサモジュール基板を接続する
Raspberry Piの I2C機能を有効にして GPIO端子に MPU-6050 GY-521 加速度センサモジュール基板を接続する
 ※モジュール基板側の電源レギュレータを取り除き、電源レギュレータの配線をショートさせる。
 ※プルアップ抵抗はまだ外していません。

・Raspberry Piの I2C機能を有効にして GPIO端子に MPU-6050 GY-521 加速度センサモジュール基板を接続する
Raspberry Piの I2C機能を有効にして GPIO端子に MPU-6050 GY-521 加速度センサモジュール基板を接続する



$ sudo i2cdetect -y 1
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:          -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- 68 -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --

0x68に存在するのを確認する


● ラズパイの Pythonで 6軸加速度センサモジュール MPU-6050 GY-521を制御するサンプルプログラム
 校正値による補正はしていません。

MPU6050.py
# -*- coding: utf-8 -*-
#!/usr/bin/python

# http://www.neko.ne.jp/~freewing/raspberry_pi/
# Copyright (c)2016 FREE WING, Y.Sakamoto

import RPi.GPIO as GPIO
import os
import smbus
import time

# MPU6050 Class
class MPU6050():
	DevAdr = 0x68
	myBus = ""
	if GPIO.RPI_INFO['P1_REVISION'] == 1:
		myBus = 0
	else:
		myBus = 1
	b = smbus.SMBus(myBus)

	def setUp(self):
		self.b.write_byte_data(self.DevAdr, 0x6B, 0x80) # RESET
		time.sleep(0.25)
		self.b.write_byte_data(self.DevAdr, 0x6B, 0x00) # RESET
		time.sleep(0.25)
		self.b.write_byte_data(self.DevAdr, 0x6A, 0x07) # RESET
		time.sleep(0.25)
		self.b.write_byte_data(self.DevAdr, 0x6A, 0x00) # RESET
		time.sleep(0.25)
		self.b.write_byte_data(self.DevAdr, 0x1A, 0x00) # CONFIG
		self.b.write_byte_data(self.DevAdr, 0x1B, 0x18) # +-2000/s
		self.b.write_byte_data(self.DevAdr, 0x1C, 0x10) # +-8g

	def getValueGX(self):
		#self.b.write_byte(self.DevAdr, 0x43) #
		return self.getValue(0x43)

	def getValueGY(self):
		return self.getValue(0x45)

	def getValueGZ(self):
		return self.getValue(0x47)

	def getValueAX(self):
		#self.b.write_byte(self.DevAdr, 0x3B) #
		return self.getValue(0x3B)

	def getValueAY(self):
		return self.getValue(0x3D)

	def getValueAZ(self):
		return self.getValue(0x3F)

	def getValueTemp(self):
		val = self.getValue(0x41)
		return (val/340.00+36.53)

	def getValue(self, adr):
		tmp = self.b.read_byte_data(self.DevAdr, adr)
		sign = tmp & 0x80
		tmp = tmp & 0x7F
		tmp = tmp<<8
		tmp = tmp | self.b.read_byte_data(self.DevAdr, adr+1)
		print '%4x' % tmp # debug

		if sign > 0:
			tmp = tmp - 32768

		return tmp

#	tmp = self.b.read_word_data(self.DevAdr, adr)

# MAIN
myMPU6050 = MPU6050()
myMPU6050.setUp()

# LOOP
for a in range(1000):
	os.system("clear")
	gx = myMPU6050.getValueGX()
	gy = myMPU6050.getValueGY()
	gz = myMPU6050.getValueGZ()
	ax = myMPU6050.getValueAX()
	ay = myMPU6050.getValueAY()
	az = myMPU6050.getValueAZ()
	t = myMPU6050.getValueTemp()
	print 'Gyro X= %6d' % gx
	print 'Gyro Y= %6d' % gy
	print 'Gyro Z= %6d' % gz
	print 'Acc. X= %6d' % ax
	print 'Acc. Y= %6d' % ay
	print 'Acc. Z= %6d' % az
	print 'Temp. = %6.2f' % t
	time.sleep(0.5)

$ sudo apt-get -y install python-smbus i2c-tools

$ nano MPU6050.py

$ python MPU6050.py



● センサデバイスの I2Cアドレス一覧 IICアドレス一覧と使用方法
加速度センサMMA7455L0x1D(W:0x32 R:0x33)MMA7455 三軸加速度センサモジュール
AQM0802Aと一緒に使えない相性?
使い方の説明
地磁気センサHMC5883L0x1E(W:0x3C R:0x3D)CJ-M49 デジタルコンパスモジュール 3軸地磁気センサ使い方の説明
RFID NFCリーダライタNXP PN5320x24(W:0x48 R:0x49)ELECHOUSE NFC MODULE V3使い方の説明
キャラクタ液晶 8文字x2行秋月 AQM0802A
ST7032
0x3E(W:0x7E R:0x7F)秋月の AQM0802液晶はラズパイ側の回路が原因の癖が有ります。
MMA7455と一緒に使えない相性?
使い方の説明
16文字×2行のキャラクタ液晶モジュール秋月 AQM1602A
ST7032
0x3E(W:0x7E R:0x7F)秋月の AQM1602A液晶モジュール使い方の説明
湿度センサHTU21D0x40(W:0x80 R:0x81)GY-21 温度、湿度センサーモジュール使い方の説明
AD/DA変換PCF85910x48(W:0x90 R:0x91)YL-40 8ビットA/D & D/Aコンバータ使い方の説明
温度センサLM75A0x4F
A0-A2=H
(W:0x9E R:0x9F)A0~A2を "H"に設定で 0x4F
デフォルト 0x48
使い方の説明
3軸加速度センサADXL3450x53(W:0xA6 R:0xA7)GY-291 3軸加速度センサモジュール使い方の説明
RTC
リアルタイムクロック
DS32310x68(W:0xD0 R:0xD1)ZS-042 温度補償水晶発振器(TCXO)および水晶を内蔵する低コスト、超高精度 I2Cリアルタイムクロック(RTC)使い方の説明
I2CメモリAT24C32
(4KBメモリ)
0x57(W:0xAE R:0xAF)ZS-042
6軸 ジャイロ+加速度センサMPU-60500x68
ADO=L
(W:0xD0 R:0xD1)GY-521 三軸加速度センサ・三軸ジャイロセンサモジュール、
AD0端子 プルアップ時=0x69、
AD0端子 プルダウン時=0x68
使い方の説明
9軸 ジャイロ+加速度+地磁気センサMPU-91500x69(W:0xD0 R:0xD1)MPU-6050に地磁気センサーを追加した最強センサー
9軸 ジャイロ+加速度+地磁気センサMPU-92500x69(W:0xD0 R:0xD1)MPU-9150の改良型、3軸加速度 + 3軸ジャイロ + 3軸コンパス
気圧センサBMP1800x77(W:0xEE R:0xEF)BMP085の改良型
気圧センサBMP2800x76
SDO=L
(W:0xEC R:0xED)BMP180の改良型、温度・気圧センサー
SDO端子 プルアップ時=0x77、
SDO端子 プルダウン時=0x76
使い方の説明
気圧センサBME2800x76
SDO=L
(W:0xEC R:0xED)BMP280の進化型、温度・湿度・気圧の3種類の環境情報を取得出来る(湿度が追加になった)
SDO端子 プルアップ時=0x77、
SDO端子 プルダウン時=0x76
照度、近接センサAPDS-99300x39(W:0x72 R:0x73)使い方の説明
RGB色センサ、ジェスチャー、照度、近接センサAPDS-99600x39(W:0x72 R:0x73)使い方の説明
RGB色センサTCS347250x29(W:0x52 R:0x53)使い方の説明
12点 静電タッチセンサMPR1210x5A(W:0xB4 R:0xB5)使い方の説明
有機LEDモジュールSSD13060x3C(W:0x78 R:0x79)DC='L'で 0x3C、DC='H'で 0x3D使い方の説明

 センサー類は必要な GPIOピンが 2本で済む I2C通信方式のデバイスで揃えました。
 また、全てのデバイスの信号電圧レベルは +3.3Vです。
 制御アドレスが全て異なるので全部のセンサーモジュールをラズパイに接続して使用する事が出来ます。

 ※ MMA7455と一緒に使用すると ST7032iコントローラが認識されない。I2Cデバイス間の相性? I2C配線の引き回し?

 ※ ST7032iには STARTコンディションの前に、バス調停のSCLパルスがあると、誤動作してACKを返さないバグが有るそうです。
ストロベリー・リナックス ST7032 低電圧I2C液晶モジュール アプリケーションノート
 ごみが直前にあるとその後正しいシーケンスで通信しても ST7032は通信に失敗します。

 ※ AQM0802A液晶モジュール使用時のI2Cバスのプルアップ抵抗は10kΩを推奨いたします。(ラズパイ側で 1.8kΩでプルアップされているのが問題)
 ※ Raspberry Pi 全シリーズに共通する仕様の制約から、AQMシリーズの液晶を接続する場合にはバッファ(I2Cバスリピーター、例:PCA9515AD)を介して接続してください。
I2C接続小型LCDモジュール(8x2行)ピッチ変換キットの質問と回答


● Raspberry Piのコンソール上で使用する各種コマンド

 Raspberry Piのコンソール上で使用する各種コマンドは下記にまとめました。

[NEW] 2016/03/26
Raspberry Pi 3の Linuxコンソール上で使用する各種コマンドまとめ
Raspberry Pi 3の Linuxコンソール上で使用する各種コマンドまとめ

  ラズパイの Raspbian OSのコマンドラインで使用する便利コマンド、負荷試験や CPUシリアル番号の確認方法等も


Tags: [Raspberry Pi], [電子工作]

●関連するコンテンツ(この記事を読んだ人は、次の記事も読んでいます)

Raspberry Pi Zero Wを海外通販の Pimoroni等での購入方法、購入出来る通販ショップ一覧まとめ
Raspberry Pi Zero Wを海外通販の Pimoroni等での購入方法、購入出来る通販ショップ一覧まとめ

  ラズパイゼロW Pi Zero Wirelessモデルを海外通販で先行して購入し、サクッと入手する方法

Raspberry Pi3で安定して使える相性の無い microSDカードのまとめ
Raspberry Pi3で安定して使える相性の無い microSDカードのまとめ

  ラズパイ3で安定して使える microSDカードを購入する Teamと SanDiskは絶対に買わない

Raspberry Pi 3 Model Bに専用カメラモジュールを接続する方法
Raspberry Pi 3 Model Bに専用カメラモジュールを接続する方法

  ラズパイに専用カメラモジュールを接続して Raspbianで写真の静止画撮影や動画を録画する方法

Raspberry Pi 3の Linuxコンソール上で使用する各種コマンドまとめ
Raspberry Pi 3の Linuxコンソール上で使用する各種コマンドまとめ

  ラズパイの Raspbian OSのコマンドラインで使用する便利コマンド、負荷試験や CPUシリアル番号の確認方法等も

Raspberry Pi 3公式フォーラムの FAQの内容の日本語訳
Raspberry Pi 3公式フォーラムの FAQの内容の日本語訳

  ラズパイ公式フォーラムの「The Raspberry Pi 3 Model B Q&A thread」の日本語訳

Raspberry Pi 3で GPIO端子の I2C機能を有効化する方法
Raspberry Pi 3で GPIO端子の I2C機能を有効化する方法

  ラズパイ3の GPIO端子の I2C機能を有効にして各種センサーを繋げる方法まとめ

大人気の CPUボード、Raspberry Pi 3 Model Bで作ってみよう
大人気の CPUボード、Raspberry Pi 3 Model Bで作ってみよう

  Raspberry Piの開発環境の構築やタッチパネル付き液晶ディスプレイや各種センサーの使い方まとめ


Raspberry Pi 3、シングルボードコンピュータ ラズパイ3 Raspberry Pi関連はこちらへまとめました
 下記以外にも多数のラズパイ関係の記事が有ります。
 (I2C制御、GPIO制御、1-Wire制御、シリアル通信、日本語音声合成、日本語音声認識、中国語音声合成、MeCab 形態素解析エンジン、赤外線リモコン制御、秋月 I2C液晶モジュール、KeDei 3.5インチ液晶、HDMI 5インチ液晶、NFCカードリーダ、コマンドライン操作方法等)
Raspberry Pi 3に HDMI接続の 800x480 5インチ TFT液晶を接続して使用する方法
Raspberry Pi 3 Jessieで LIRC機能を使って学習リモコン、赤外線リモコンを送受信する方法
Raspberry Pi 3の WiFiを無線LANアクセスポイント化 hostapd + dnsmasq編
Raspberry Pi 3の Bluetoothで ブルテザで通信する方法(Bluetooth編)
Raspberry Pi 3で日本語音声を合成して喋らせる方法(Open JTalk編)
Raspberry Pi 3に USB Micを接続して日本語の音声認識をする方法(Julius編)
Raspberry Pi 3の GPIOに LEDとスイッチを接続して Lチカする方法
Raspberry Pi 3の GPIOに LEDとスイッチを接続してシャットダウンボタンを実装する方法
Raspberry Pi 3で GPIO端子の I2C機能を有効化する方法
Raspberry Pi 3の GPIOに I2C通信方式の気圧計 BMP280を接続する方法
Raspberry Pi 3に I2C通信方式の NFCリーダライタ PN532を接続して NFC FeliCaカードを読む方法
Raspberry Pi 3でネットワーク ライブカメラを構築する方法 Motion編
Raspberry Pi 3でネットワーク ライブカメラを構築する方法 MJPG-streamer編
Raspberry Pi 3 Model Bで動画処理アプリ FFmpegをコンパイルする方法
Raspberry Pi3の X-Window Systemに Windowsのリモートデスクトップから接続する方法
Raspberry Pi3に WebRTCの STUN/TRUNサーバと PeerJSサーバをインストールする方法


Espressif ESP8266 Arduino互換でスケッチが使える ESP-12Eモジュール基板
Espressif ESP8266 Arduino互換でスケッチが使える ESP-12Eモジュール基板

  Espressif ESP8266 ESP-12-E NodeMCU V1 ESP12 CP2102

BangGood通販はドローン以外にも面白い商品がまだまだ有った(電子工作編)
BangGood通販はドローン以外にも面白い商品がまだまだ有った(電子工作編)

  レーザー彫刻機、カラー液晶の DIYオシロ、Arduinoや Raspberry Pi用の小型カラー液晶
