2017/03/18

Raspberry Pi 3の I2C端子に GPIOエキスパンダ PCF8574を接続して I/Oポートを増やす方法 Raspberry Pi 3の I2C端子に GPIOエキスパンダ PCF8574を接続して I/Oポートを増やす方法

(ラズパイの I2Cバス対応の TI PCF8574リモート 8ビット I/Oエクスパンダを接続して I/Oポートを増やす)

Tags: [Raspberry Pi], [電子工作]





● Raspberry Pi 3 Model Bを遂に購入

 Raspberry Pi3 Model B RPI2 RPI3

 大人気の CPUボードの Raspberry Piに WiFiと Bluetoothが搭載されたモデルが新発売となりました。
 以前から Raspberry Pi 2を買おうかどうか迷っていましたが、Raspberry Pi 3 Model Bの発売を機に購入を決意してラズベリアンになる事にしました。

 ※ ラズパイの OS Raspbianはバージョンが上がる毎に過去の版と OSの内部の作りが変わり、過去に書かれた製作記事(例えば Raspbian Wheezyの時代の記事)がそのままではエラーが出たりして動かない事が有ります。
 ※ 当方のホームページのラズパイ記事は全て Raspberry Pi 3 Model Bと Raspbian Jessieの組み合わせで動作確認をしております。
(ただし、将来的に新しい Raspbian OSが出た場合に、当方の Raspbian Jessieを基にした内容がそのままでは動かない可能性が有ります。)
 ※ 2017/08/16から Raspbian OSは Raspbian Jessieから Raspbian Stretchに変わりました。
 ※ 2019/06/20から Raspbian OSは Raspbian Stretchから Raspbian Busterに変わりました。

Download Raspbian for Raspberry Pi

ちなみに、歴代のバージョンと名称は
Debianコードネーム年月備考(参考)Ubuntuでの該当名称
Debian 11Bullseye2021/08/14~2021/11からラズパイにリリースFocal Fossa 20.04 LTS ?
Debian 10Buster2019/06/20~2019/06からラズパイ4対応Bionic 18.04 LTS
Debian 9Stretch2017/08/16~2018/03からラズパイ3B+対応Xenial 16.04 LTS
Debian 8Jessie2015~2016/02からラズパイ3対応Trusty 14.04 LTS
Debian 7Wheezy2013~2016
Debian 6.0Squeeze2011~2014
Debian GNU/Linux 5.0Lenny2009~2012


● Raspberry Piに I2Cバス対応 PCF8574リモート 8ビット I/Oエクスパンダ

PCF8574 リモート 8 ビット I/O エクスパンダ、I2C バス 対応 | TIJ.co.jp
 This 8-bit input/output (I/O) expander for the two-line bidirectional bus (I2C) is designed for 2.5-V to 6-V VCC operation.

 An additional strong pullup to VCC allows fast rising edges into heavily loaded outputs. This device turns on when
an output is written high and is switched off by the negative edge of SCL. The I/Os should be high before being
used as inputs.
 信号を入力する場合は入力ビットを '1'にセットします。
 信号を出力する場合は Highレベルの場合は '1'を、Lowレベルの場合は '0'を該当のビットにセットします。
 つまり、入力および Highレベル出力の場合は '1'をセット。Lowレベル出力の場合は '0'をセット。
 オープンドレインっぽいので Lowレベル出力の端子と GNDを接続できます。
 また、吸い込み電流は 25mAで、ピンを並列接続する事で吸い込み電流を増やせます。

I2C インターフェイス シリーズ PCF8574 PCF8574A
●高いドライブ電流供給能力を要求するアプリケーション
 PCF8574とPCF8574Aは最大25mAのシンク電流能力を持っています。
 さらに大きな電流が必要な場合は、ふたつのI/Oポートを相互に接続することによって最大で50mAのシンク電流が得られます。

 信号の設定方法は i2cget命令で、第二引数に出力データを指定します。
 下記の例は bit3が 'L'レベルなので 0xF7を読み込んでいます。
 ※ 購入した PCF8574モジュールは キャラクタ LCD接続用で bit3にはバックライト制御用のトランジスタが繋がっています。

# 例1:PCF8574の入出力の制御の方法
# 0x27は PCF8574の I2Cアドレス
# 0xFFは PCF8574の全部に Highレベルを設定(11111111)
# 戻りの 0xF7は bit3が Lowレベル、他は Highレベルを意味している(11110111)
$ i2cget -y 1 0x27 0xFF
0xf7

# 例2:PCF8574の入出力の制御の方法
# 0x27は PCF8574の I2Cアドレス
# 0xC5は PCF8574の出力で bit0/2/6/7に Highレベル、bit1/3/4/5に Lowレベルを設定(11000101)
# 戻りの 0x41は bit1/6が Highレベル、他は Lowレベルを意味している(01000001)
$ i2cget -y 1 0x27 0xC5
0x41

● Raspberry Piに I2Cバス対応 PCF8574リモート 8ビット I/Oエクスパンダを接続する方法

$ sudo raspi-config
 で I2Cを有効にします。
 5 Interfacing Options - Configure connections to peripher
 P5 I2C                - Enable/Disable automatic loading
 Would you like the ARM I2C interface to be enabled? - <Yes>
 The ARM I2C interface is enabled - <Ok>
 <Finish>

 結線方法は下記の様に 4本使用してそれぞれ接続します。
 (1) PCF8574モジュールの SCLを ラズパイの GPIOの SCL(GPIO3)
 (2) PCF8574モジュールの SDAを ラズパイの GPIOの SDA(GPIO2)
 (3) PCF8574モジュールの GNDを ラズパイの GPIOの GND(GND)
 (4) PCF8574モジュールの VCCを ラズパイの GPIOの +3.3V(3V3)

・Raspberry Piに I2Cバス対応 PCF8574リモート 8ビット I/Oエクスパンダを接続する方法
Raspberry Piに I2Cバス対応 PCF8574リモート 8ビット I/Oエクスパンダを接続する方法



 PCF8574モジュールは HD44780 1602 16桁 x 2行のキャラクタ液晶モジュールとの接続に特化した物になっていますが、汎用的な PCF8574モジュールとしても使えます。
 LC Technology 深圳市艾尔赛科技有限公司の製品のコピー品と思われます。FC-113
PCF8574 IIC LCD1602 converter module

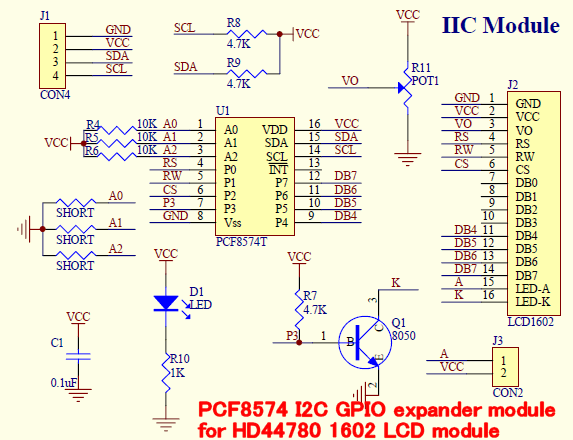

・I2Cバス対応 PCF8574リモート 8ビット I/Oエクスパンダ 回路図 FC-113
I2Cバス対応 PCF8574リモート 8ビット I/Oエクスパンダ 回路図 FC-113




HiLetgo IIC/I2C/TWI/SPI シリアル インタフェース ボード モジュール Arduino 1602 LCD ディスプレイ [並行輸入品]
ASIN: B010Q175VY

HiLetgo DC 5V HD44780 1602 LCD ディスプレイモジュール 16×2キャラクタ LCDブルーブラックライト [並行輸入品]
ASIN: B010GXB9NM

HiLetgo PCF8574 PCF8574T IO拡張ボードI/Oエキスパンダ I2C 評価開発モジュール [並行輸入品]
ASIN: B01LWQ8PR7

Lovoski  Arduino Raspberry Pi 対応 PCF8574 IO 拡張ボード I2C 開発ボード
ASIN: B01MT9YWGD


● Raspberry Pi3の GPIO端子の IIC機能 I2C機能を有効にする方法

# raspi-configコマンドで I2Cを有効にする
$ sudo raspi-config

# I2C制御用ツールをインストールする
$ sudo apt-get -y install i2c-tools
# /dev/i2c-1の存在を確認する
$ ls /dev/i2c*
/dev/i2c-1

# i2cdetectコマンドで I2Cバスに接続された I2Cデバイスの存在を確認する
$ i2cdetect -y 1
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:          -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- 1d 1e --
20: -- -- -- -- -- -- -- 27 -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: 40 -- -- -- -- -- -- -- -- -- -- -- -- -- -- 4f
50: -- -- -- 53 -- -- -- 57 -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- 68 69 -- -- -- -- -- --
70: -- -- -- -- -- -- 76 --
 27が PCF8574です。その他 9個のデバイス(つまり全部で 10個の I2Cデバイス)が I2Cバスにぶら下がっています。

 PCF8574はキャラクタ液晶モジュール接続用の物を購入しました。(値段が安かったから)
 bit3がトランジスタに接続されているので 8ビット全部を自由に使用するには bit3の配線の改造が必要です。

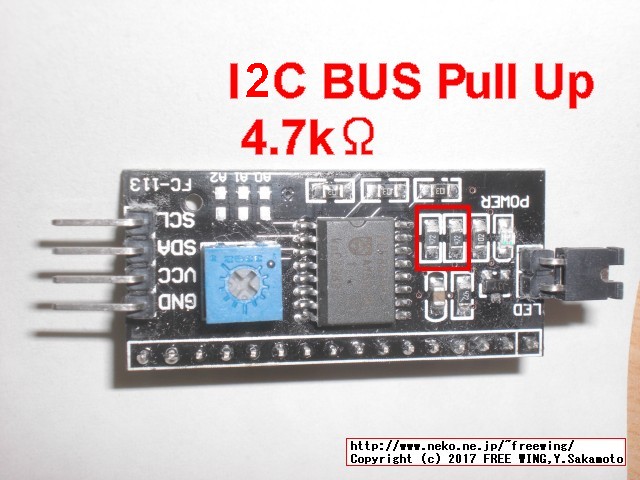

・I2Cバス対応 TI PCF8574リモート 8ビット I/Oエクスパンダ
I2Cバス対応 TI PCF8574リモート 8ビット I/Oエクスパンダ

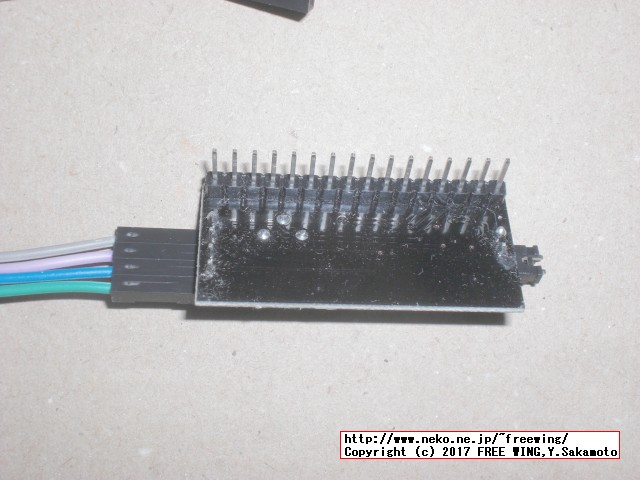

・I2Cバス対応 TI PCF8574リモート 8ビット I/Oエクスパンダ
I2Cバス対応 TI PCF8574リモート 8ビット I/Oエクスパンダ

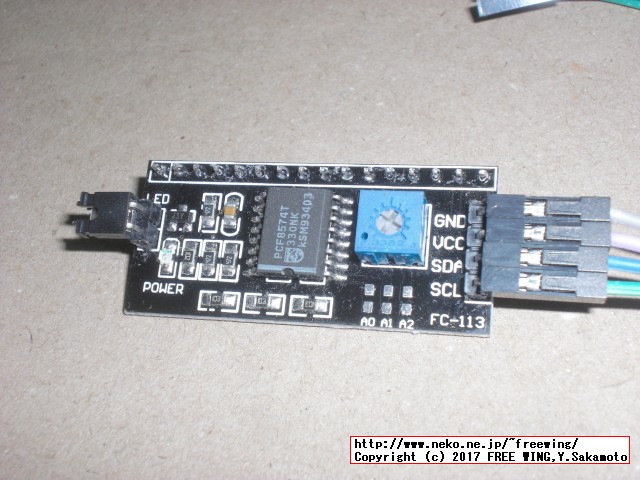

・I2Cバス対応 TI PCF8574リモート 8ビット I/Oエクスパンダ
I2Cバス対応 TI PCF8574リモート 8ビット I/Oエクスパンダ





● Raspbian OS Stretchで I2C-I/Fを有効にする方法


2018/05/01
Raspberry Piの I2C機能を有効化する方法、最新の Raspbian Stretch対応 2018年版
Raspberry Piの I2C機能を有効化する方法、最新の Raspbian Stretch対応 2018年版

  ラズパイの I2C機能を有効にして各種センサーを繋げる方法まとめ

2016/03/26
Raspberry Pi 3で 標準とは別の GPIO端子の I2C機能を有効化する方法(I2C-3編)
Raspberry Pi 3で 標準とは別の GPIO端子の I2C機能を有効化する方法(I2C-3編)

  ラズパイ3の GPIO23と GPIO24で I2C機能を有効にする方法まとめ

● センサデバイスの I2Cアドレス一覧 IICアドレス一覧と使用方法
加速度センサMMA7455L
NXP
使い方の説明
0x1D(W:0x32 R:0x33)MMA7455 三軸加速度センサモジュール
AQM0802Aと一緒に使えない相性?
地磁気センサHMC5883L
Honeywell
使い方の説明
0x1E(W:0x3C R:0x3D)CJ-M49 デジタルコンパスモジュール 3軸地磁気センサ
RFID NFCリーダライタNXP PN532使い方の説明
0x24(W:0x48 R:0x49)ELECHOUSE NFC MODULE V3
8ビット I/OエクスパンダPCF8574
Texas Instruments
使い方の説明
0x2F(W:0x5E R:0x5F)FC-113 PCF8574 キャラクタ液晶モジュール接続用
キャラクタ液晶 8文字x2行秋月 AQM0802A
ST7032
Sitronix
使い方の説明
0x3E(W:0x7E R:0x7F)秋月の AQM0802液晶はラズパイ側の回路が原因の癖が有ります。
MMA7455と一緒に使えない相性?
PCA9515AD I2Cバスリピーターとの併用を推奨
キャラクタ液晶モジュール 16文字×2行秋月 AQM1602A
ST7032
Sitronix
使い方の説明
0x3E(W:0x7E R:0x7F)秋月の AQM1602A液晶モジュール
湿度センサHTU21D
TE Connectivity
使い方の説明
0x40(W:0x80 R:0x81)GY-21 温度、湿度センサーモジュール
AD/DA変換PCF8591
NXP
使い方の説明
0x48(W:0x90 R:0x91)YL-40 8ビットA/D & D/Aコンバータ
温度センサLM75A
Texas Instruments
使い方の説明
0x4F
A0-A2=H
(W:0x9E R:0x9F)A0~A2を "H"に設定で 0x4F
デフォルト 0x48
3軸加速度センサADXL345
Analog Devices
使い方の説明
0x53(W:0xA6 R:0xA7)GY-291 3軸加速度センサモジュール
I2CメモリAT24C32
(4KBメモリ)
0x57(W:0xAE R:0xAF)ZS-042 下記の RTCモジュールに搭載
RTC リアルタイムクロックDS3231
現 Maxim
旧 Dallas Semiconductor
使い方の説明
0x68(W:0xD0 R:0xD1)ZS-042 温度補償水晶発振器(TCXO)および水晶を内蔵する低コスト、 超高精度 I2Cリアルタイムクロック(RTC)
赤外線アレイセンサAMG8833
Panasonic
使い方の説明
0x68(W:0xD0 R:0xD1)AMG8833 赤外線アレイセンサ Grid-EYEモジュール
サーモグラフィーごっこが可能
6軸 ジャイロ+加速度センサMPU-6050
InvenSense
使い方の説明
0x68
ADO=L
(W:0xD0 R:0xD1)GY-521 三軸加速度センサ・三軸ジャイロセンサモジュール、
AD0端子 プルアップ時=0x69、
AD0端子 プルダウン時=0x68
9軸 ジャイロ+加速度+地磁気センサMPU-9150
InvenSense
0x69(W:0xD0 R:0xD1)MPU-6050に地磁気センサーを追加した最強センサー
9軸 ジャイロ+加速度+地磁気センサMPU-9250
InvenSense
0x69(W:0xD0 R:0xD1)MPU-9150の改良型、3軸加速度 + 3軸ジャイロ + 3軸コンパス
気圧/気温/高度センサBMP180
Bosch Sensortec
0x77(W:0xEE R:0xEF)BMP085の改良型
気圧/温度/高度センサBMP280
Bosch Sensortec
使い方の説明
0x76
SDO=L
(W:0xEC R:0xED)BMP180の改良型、温度・気圧(高度)センサー
SDO端子 プルアップ時=0x77、
SDO端子 プルダウン時=0x76
湿度/気圧/温度/高度センサBME280
Bosch Sensortec
0x76
SDO=L
(W:0xEC R:0xED)BMP280の進化型、湿度・温度・気圧(高度)の 4種類の環境情報を取得できる(湿度が追加になった)
SDO端子 プルアップ時=0x77、
SDO端子 プルダウン時=0x76
照度、近接センサAPDS-9930
Broadcom
使い方の説明
0x39(W:0x72 R:0x73)
RGB色センサ、ジェスチャー、照度、近接センサAPDS-9960
Broadcom
使い方の説明
0x39(W:0x72 R:0x73)
RGB色センサTCS34725
TAOS
使い方の説明
0x29(W:0x52 R:0x53)
12点 静電タッチセンサMPR121
Freescale Semiconductor
使い方の説明
0x5A(W:0xB4 R:0xB5)
有機LEDモジュール 128x64 0.96インチSSD1306
SOLOMON SYSTECH
使い方の説明
0x3C(W:0x78 R:0x79)DC='L'で 0x3C、DC='H'で 0x3D

 センサー類は必要な GPIOピンが 2本で済む I2C通信方式のデバイスで揃えました。
 また、全てのデバイスの信号電圧レベルは +3.3Vです。
 制御アドレスが異なるセンサーモジュール同士は同一の I2Cバスに接続してラズパイで使用する事ができます。

 ※ MMA7455と一緒に使用すると ST7032iコントローラが認識されない。I2Cデバイス間の相性? I2C配線の引き回し?

 ※ ST7032iには STARTコンディションの前に、バス調停のSCLパルスがあると、誤動作してACKを返さないバグが有るそうです。
ストロベリー・リナックス ST7032 低電圧I2C液晶モジュール アプリケーションノート
 ごみが直前にあるとその後正しいシーケンスで通信しても ST7032は通信に失敗します。

 ※ AQM0802A液晶モジュール使用時のI2Cバスのプルアップ抵抗は10kΩを推奨いたします。(ラズパイ側で 1.8kΩでプルアップされているのが問題)
 ※ Raspberry Pi 全シリーズに共通する仕様の制約から、AQMシリーズの液晶を接続する場合にはバッファ(I2Cバスリピーター、例:PCA9515AD)を介して接続してください。
I2C接続小型LCDモジュール(8x2行)ピッチ変換キットの質問と回答



Tags: [Raspberry Pi], [電子工作]

●関連するコンテンツ(この記事を読んだ人は、次の記事も読んでいます)

FWinSdCardImager SDカード イメージ書き込みアプリ、ラズパイの Raspbian OS、Jetson Nanoの Ubuntuの書き込みに便利
FWinSdCardImager SDカード イメージ書き込みアプリ、ラズパイの Raspbian OS、Jetson Nanoの Ubuntuの書き込みに便利

  ラズパイや Jetson Nano等のワンボードマイコン等への OSイメージの書き込みが簡単にできる

FWinPiFinder ラズベリーパイ IPアドレス発見アプリ。ARPコマンドでラズパイの IPアドレスを探索発見する
FWinPiFinder ラズベリーパイ IPアドレス発見アプリ。ARPコマンドでラズパイの IPアドレスを探索発見する

  Raspberry Piや NVIDIA Jetson Nano等の IPアドレスを MACアドレスの OUI部分を使用して発見する

Raspberry Pi 3系のトラブルであるある第一位の電源トラブル、低電圧警報に関する情報のまとめ
Raspberry Pi 3系のトラブルであるある第一位の電源トラブル、低電圧警報に関する情報のまとめ

  ラズパイ3B系での低電圧警報に関する情報まとめ、コマンドラインやログファイルから低電圧を検知する方法

Raspberry Piで CPUの脆弱性 Spectreと Meltdownの脆弱性をチェックする方法
Raspberry Piで CPUの脆弱性 Spectreと Meltdownの脆弱性をチェックする方法

  ラズパイで 2018年初頭に大騒ぎになったスペクターとメルトダウンの CPUの脆弱性をチェックする方法

Raspberry Pi Zero Wを海外通販の Pimoroni等での購入方法、購入できる通販ショップ一覧まとめ
Raspberry Pi Zero Wを海外通販の Pimoroni等での購入方法、購入できる通販ショップ一覧まとめ

  ラズパイゼロW ワイヤレスモデルを海外通販でサクッと簡単に個人輸入で入手。技適通過でも国内販売は常に品切れ

Raspberry Pi 3で安定して使える相性の無い最適な microSDカードの種類のまとめ
Raspberry Pi 3で安定して使える相性の無い最適な microSDカードの種類のまとめ

  ラズパイ3で安定して使える microSDカードを購入する Teamと SanDiskは絶対に買わない

Raspberry Pi 3 Model Bに専用カメラモジュール RaspiCamを接続する方法
Raspberry Pi 3 Model Bに専用カメラモジュール RaspiCamを接続する方法

  ラズパイに専用カメラモジュールを接続して Raspbianで写真の静止画撮影や動画を録画する方法

Raspberry Pi 3の Linuxコンソール上で使用する各種コマンドまとめ
Raspberry Pi 3の Linuxコンソール上で使用する各種コマンドまとめ

  ラズパイの Raspbian OSのコマンドラインで使用する便利コマンド、負荷試験や CPUシリアル番号の確認方法等も

Raspberry Pi 3公式フォーラムの FAQの内容の日本語訳
Raspberry Pi 3公式フォーラムの FAQの内容の日本語訳

  ラズパイ公式フォーラムの「The Raspberry Pi 3 Model B Q&A thread」の日本語訳

Raspberry Pi 3で GPIO端子の I2C機能を有効化する方法
Raspberry Pi 3で GPIO端子の I2C機能を有効化する方法

  ラズパイ3の GPIO端子の I2C機能を有効にして各種センサーを繋げる方法まとめ

大人気の CPUボード、Raspberry Pi 3 Model Bで作ってみよう
大人気の CPUボード、Raspberry Pi 3 Model Bで作ってみよう

  Raspberry Piの開発環境の構築やタッチパネル付き液晶ディスプレイや各種センサーの使い方まとめ


Raspberry Pi 3、シングルボードコンピュータ ラズパイ3 Raspberry Pi関連はこちらへまとめました
 下記以外にも多数のラズパイ関係の記事が有ります。
 (I2C制御、GPIO制御、1-Wire制御、シリアル通信、日本語音声合成、日本語音声認識、中国語音声合成、MeCab 形態素解析エンジン、赤外線リモコン制御、秋月 I2C液晶モジュール、KeDei 3.5インチ液晶、HDMI 5インチ液晶、NFCカードリーダ、コマンドライン操作方法等)
Raspberry Pi 3に HDMI接続の 800x480 5インチ TFT液晶を接続して使用する方法
Raspberry Pi Raspbian Jessie 2017-07最終版で LIRCを使って学習リモコン、赤外線リモコンを送受信する方法
Raspberry Pi 3の WiFiを広告ブロック機能付きの無線LANアクセスポイント化 hostapd + dnsmasq編
Raspberry Pi 3の Bluetoothで ブルテザで通信する方法(Bluetooth編)
Raspberry Pi 3で日本語音声を合成して喋らせる方法(OpenJTalk編)
Raspberry Pi 3に USB Micを接続して日本語の音声認識をする方法(Julius編)
Raspberry Pi 3の GPIOに LEDとスイッチを接続して Lチカする方法
Raspberry Pi 3の GPIOに LEDとスイッチを接続してシャットダウンボタンを実装する方法
Raspberry Pi 3で GPIO端子の I2C機能を有効化する方法
Raspberry Pi 3の GPIOに I2C通信方式の気圧計 BMP280を接続する方法
Raspberry Pi 3に I2C通信方式の NFCリーダライタ PN532を接続して NFC FeliCaカードを読む方法
Raspberry Pi 3でネットワーク ライブカメラを構築する方法 Motion編
Raspberry Pi 3でネットワーク ライブカメラを構築する方法 MJPG-streamer編
Raspberry Pi 3 Model Bで動画処理アプリ FFmpegをコンパイルする方法
Raspberry Pi3の X-Window Systemに Windowsのリモートデスクトップから接続する方法
Raspberry Pi3に WebRTCの STUN/TRUNサーバと PeerJSサーバをインストールする方法
【成功版】Raspberry Piで NNPACK対応版の Darknet Neural Network Frameworkをビルドする方法


Espressif ESP8266 Arduino互換でスケッチが使える ESP-12Eモジュール基板
Espressif ESP8266 Arduino互換でスケッチが使える ESP-12Eモジュール基板

  Espressif ESP8266 ESP-12-E NodeMCU V1 ESP12 CP2102

BangGood通販はドローン以外にも面白い商品がまだまだ有った(電子工作編)
BangGood通販はドローン以外にも面白い商品がまだまだ有った(電子工作編)

  レーザー彫刻機、カラー液晶の DIYオシロ、Arduinoや Raspberry Pi用の小型カラー液晶




[HOME] | [BACK]
リンクフリー(連絡不要、ただしトップページ以外は Web構成の変更で移動する場合があります)
Copyright (c) 2017 FREE WING,Y.Sakamoto
Powered by 猫屋敷工房 & HTML Generator

http://www.neko.ne.jp/~freewing/raspberry_pi/raspberry_pi_3_i2c_gpio_expander_ti_pcf8574/
