[NEW] 2022/01/12

Raspberry Piと加速度センサーを使って地震計を作る、PiDAS for Raspberry Pi、I2Cの MPU-6050使用 Raspberry Piと加速度センサーを使って地震計を作る、PiDAS for Raspberry Pi、I2Cの MPU-6050使用

(ラズパイで手軽に震度を計測できる きじのしっぽさん製作の PiDASを Raspberry Piに移植してみた)

Tags: [Raspberry Pi], [電子工作]




● Raspberry Piと加速度センサーを使って地震計を作る、PiDAS for Raspberry Pi、I2Cの MPU-6050使用

 ラズパイで手軽に震度を計測できる きじのしっぽさん製作の PiDASを Raspberry Piに移植してみた。

Raspberry Piで手軽に震度を計測しよう! - きじのしっぽ - BOOTH

 オリジナルソース一式(Raspberry Pi Pico、MicroPython言語)
PiDAS (Pinpoint Detection and Alarm System) のソースコード

 面白そうなので動かしてみようと思いましたが、私は Raspberry Pi Picoを持っていません。
 ならばソースコードが公開されているので移植だ!と言う事で通常の Raspberry Piの Python言語で動く様に「なんちゃって」移植を行ないました。

 ちなみに先日 ESP8266/ ESP32で MicroPythonを動かしてみたのはこれの伏線でもあったりします。

[NEW] 2021/12/05
ESP8266で Python言語 MicroPythonを動かす方法
ESP8266で Python言語 MicroPythonを動かす方法

  Windows 10の WSL環境で ESP8266で Python言語 MicroPythonを動かします

[NEW] 2021/12/05
ESP32で Python言語 MicroPythonを動かす方法
ESP32で Python言語 MicroPythonを動かす方法

  Windows 10の WSL環境で ESP32で Python言語 MicroPythonを動かします

●オリジナルの PiDASの構成

 Raspberry Pi Pico
 MicroPython言語

3軸加速度センサモジュール KXR94-2050
 [AE-KXR94-2050]
 KXR94-2050

 5.00V: 2.500V = 0G
 +-1.000V = 1G
 測定レンジ: +-2G

12bit 4ch ADコンバータ MCP3204-BI/P
 [MCP3204-BI/P]
 MCP3204

 Digital Output Code = VIN × 4096 / VREF
 ex.
 VREF = 5.0V VIN = 2.5V = 2.54096/5.0 = 2048
 VIN = 3.5V(+1G) = 3.54096/5.0 = 2867(+819)
 VIN = 4.5V(+1G) = 4.5*4096/5.0 = 3686(+1638)

 震度表示として LED 10個(緑 4個、黄色 2個、赤色 4個)

 ゼロ補正用スイッチ 1個(タクトスイッチ)

 元プログラムでは n * 1024 / 980で Galに変換しているが、1Gは上記の通り 819なので n * 819 / 980の間違いじゃないかな~と思う今日この頃
 (3.3V駆動の時も相対値なので同じ値)

 重力加速度 1G = 9.8m/sec^2
 1G = 980 Gal


● Raspberry Piと加速度センサーを使って地震計を作る、PiDAS for Raspberry Pi、I2Cの MPU-6050使用

 オリジナルの PiDASは加速度にアナログ出力の物を使用して、更に別途 A/Dコンバータを用いて Raspberry Pi Picoに取り込んでいますが、効率が悪いと思ったので直接加速度の値を取り込める I2C接続の MPU-6050 6軸 加速度センサーを使用する様にしました。

 また、今回の改造では重力加速度の 1Gを 9.8m/sec^2ではなく
 1G = 980.665 Gal
 としました。

 なお、GPIO関係(ゼロ補正用スイッチ入力、LED出力)はダミーとなっています。必要に応じて修正してください。

FREE WING なんちゃって改造版 PiDAS (Pinpoint Detection and Alarm System)
 ラズパイで動く様にしました。
 使用センサ:I2C MPU-6050

 MPU-6050の Pythonモジュールは
https://github.com/m-rtijn/mpu6050
 を使用しました。(MIT License)

 Raspberry Piと MPU-6050の接続方法は下記の記事を参照してくだしあ。

2016/04/30
Raspberry Pi 3の GPIOに I2C通信方式のジャイロ+加速度の6軸センサー MPU-6050を接続する方法
Raspberry Pi 3の GPIOに I2C通信方式のジャイロ+加速度の6軸センサー MPU-6050を接続する方法

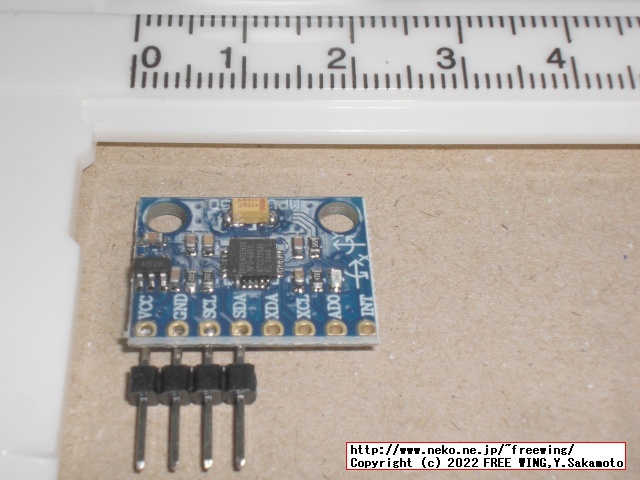

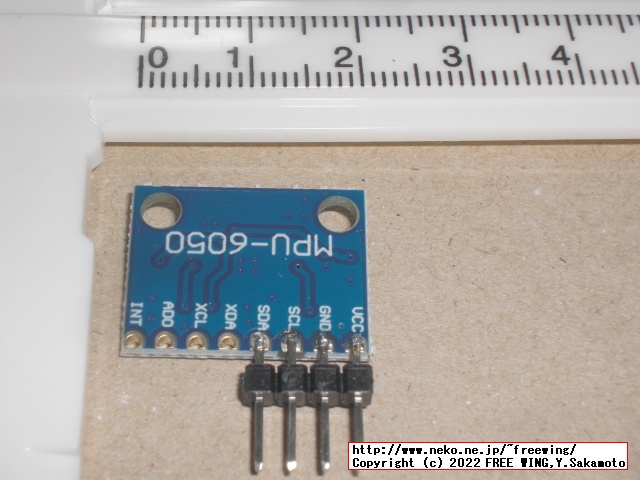

  ラズパイ3で I2Cの GY-521 MPU-6050 6軸センサーモジュール基板を使用する方法

今回購入


KKHMF GY-521 MPU-6050 三軸加速度計 ジャイロスコープ 6DOF モジュール
ASIN: B019664RAM

KKHMF 2個 MPU-6050 6DOF GY-521 MPU6050 3軸ジャイロスコープ + 加速度センサーモジュール Arduino用
ASIN: B081RHK82T

2個

Rasbee MPU6050 GY-521 3軸加速度センサージャイロスコープモジュール 6DOF 加速度センサージャイロセンサーモジュール MPU-6050
ASIN: B08R93XQG8

3個?

Ren He 5個セット MPU-6050 6DOF GY-521 3軸ジャイロスコープ 3軸加速度センサー モジュール 16bit ADコンバーター内蔵 IIC I2C Arduinoに対応
ASIN: B08Z3YPFH6

5個

 下記のコマンドを実行すれば PiDASが動きます。

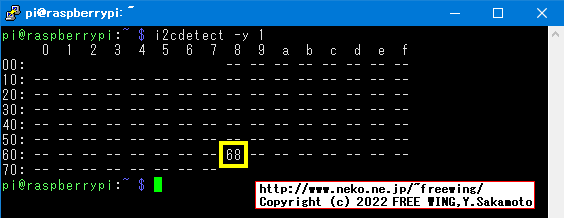

# Enable I2C
sudo raspi-config nonint do_i2c 0

# Update
sudo apt-get update

# Install i2c-tools
sudo apt-get install -y i2c-tools

sudo apt-get install -y git

cd
git clone https://github.com/FREEWING-JP/PiDAS
cd PiDAS

# ModuleNotFoundError: No module named 'smbus'
sudo apt-get install python3-smbus

python3 main.py

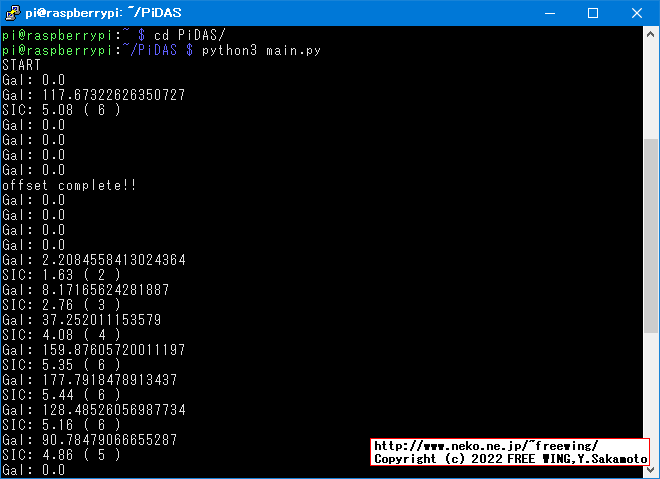

pi@raspberrypi:~ $ cd PiDAS/
pi@raspberrypi:~/PiDAS $ python3 main.py
START
Gal: 0.0
Gal: 117.67322626350727
SIC: 5.08 ( 6 )
Gal: 0.0
Gal: 0.0
Gal: 0.0
Gal: 0.0
offset complete!!
Gal: 0.0
Gal: 0.0
Gal: 0.0
Gal: 0.0
Gal: 2.2084558413024364
SIC: 1.63 ( 2 )
Gal: 8.17165624281887
SIC: 2.76 ( 3 )
Gal: 37.252011153579
SIC: 4.08 ( 4 )
Gal: 159.87605720011197
SIC: 5.35 ( 6 )
Gal: 177.7918478913437
SIC: 5.44 ( 6 )
Gal: 128.48526056987734
SIC: 5.16 ( 6 )
Gal: 90.78479066655287
SIC: 4.86 ( 5 )

・Raspberry Piと加速度センサーを使って地震計を作る、PiDAS for Raspberry Pi、I2Cの MPU-6050使用
Raspberry Piと加速度センサーを使って地震計を作る、PiDAS for Raspberry Pi、I2Cの MPU-6050使用


Raspberry Piと加速度センサーを使って地震計を作る、PiDAS for Raspberry Pi、I2Cの MPU-6050使用


Raspberry Piと加速度センサーを使って地震計を作る、PiDAS for Raspberry Pi、I2Cの MPU-6050使用


Raspberry Piと加速度センサーを使って地震計を作る、PiDAS for Raspberry Pi、I2Cの MPU-6050使用




● MicroPythonから Pythonへの移植

ModuleNotFoundError: No module named 'machine'
from machine import Pin
↓
import RPi.GPIO as Pin
ModuleNotFoundError: No module named 'utime'
from utime import sleep, time
↓
import time


●加速度から震度の計算方法等の資料

震度のリアルタイム演算に用いられる近似フィルタの改良

計測震度の算出方法

●表1 気象庁震度階級表
震度階級計測震度
0.5未満
0.5以上1.5未満
1.5以上2.5未満
2.5以上3.5未満
3.5以上4.5未満
5弱4.5以上5.0未満
5強5.0以上5.5未満
6弱5.5以上6.0未満
6強6.0以上6.5未満
6.5以上
出典:気象庁ホームページ (https://www.data.jma.go.jp/svd/eqev/data/kyoshin/kaisetsu/calc_sindo.htm)
「表1 気象庁震度階級表」(気象庁ホームページより)
