[NEW] 2017/03/23

Raspberry Pi Zeroに UUGearの Zero4U 4ポート USB拡張基板を取り付けてみる Raspberry Pi Zeroに UUGearの Zero4U 4ポート USB拡張基板を取り付けてみる

(ラズパイゼロWに UUGearの Zero4U 4ポート USB拡張基板をつける、WiFi電波による誤動作対策など)

Tags: [Raspberry Pi], [電子工作]






● Raspberry Pi Zero W

 Raspberry Pi Zero WiFi model

 大人気の CPUボードの Raspberry Pi Zeroに WiFiと Bluetoothが搭載されたモデルが新発売となりました。
 以前から Raspberry Pi Zeroに無線機能が付いたら買おうと決意していたので、速攻でポチって購入しました。2017/02/28


● UUGear USB 4ポートハブの基板モジュール ZERO4U

 Raspberry Pi Zero Wでも使えるんでしょうか?(メールで問い合わせました)

 質問の返事が来ました。(返事と一緒に Pi Zeroと Pi Zero Wの裏側の基板写真を合成した画像が添付されて来た。この回答は 3/9の誤動作問題の前のものです)
 「試験をする為の Zero Wを待っている状態だ。しかし、4個のパッド(PP1, PP6, PP22と PP23)は V1.3と比べて位置が同じなので我々は楽観的である。」
 ZERO4Uのピンがテストランドに当たれば使えます。
pimoroni‏- Here’s a sweet, sweet diff image of the new Zero W and the previous Zero version.
 V1.3と Wの比較画像。Zero4Uと Pi Zero Wとの使用写真。

 3/9に判明の Pi Zero Wと Zero4Uの誤動作問題。
UUGear公式 IS ZERO4U COMPATIBLE WITH RASPBERRY PI ZERO W?
 ・ZERO4Uを Raspberry Pi Zero Wで使用した場合の誤動作問題
 WiFiをオンにしていると ZERO4U側にリセットが掛かる。

 原因は WiFiの電波が pogoピン(基板間を接続するピン)に干渉するから。
 pogoピンが WiFiの強力な電波を受信して電源ラインに高周波のノイズが入る。その為にリセットしてしまう。

 解決方法はフェライトリングを ZERO4Uの電源ポゴピンに取り付ける。取り付け方は上記の UUGear公式の記事を参照。(しばらく待てば Zero W用にフェライトリングが標準で付属すると思います。)
 FERRITE RING FOR ZERO4U (TO SUPPORT RPI ZERO W)
 Ferrite ring for Zero4U to support Raspberry Pi Zero W.
 Outer diameter: 7.6mm ±0.4mm
 Inner diameter: 3.5mm ± 0.2mm
 Thickness: 4.7mm ±0.3mm
 Surface: green insulation varnish

標準でフェライトリングが付属するか、Zero W対策品が出るのを待った方が良いです。
私の環境でも ZERO4U WiFi電波問題が発生しました。WiFiをオンにすると ZERO4Uが死んで USBが使えなくなりました。WiFiをオフにすれば大丈夫です。
 → 秋月電子でトロイダルコアを買って取り付けたら大丈夫になりました。

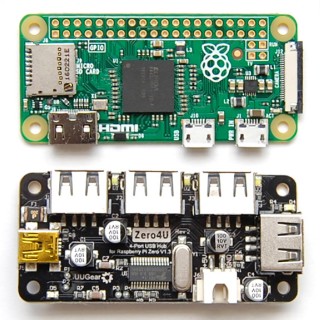

・USB 4ポートハブの基板モジュール
USB 4ポートハブの基板モジュール

 ・カメラコネクタ付き Raspberry Pi Zero V1.3用
ZERO4U: 4-PORT USB HUB FOR RASPBERRY PI ZERO (V1.3 ONLY)
 200 CZK 200 チェココルナ(約 890円)
 送料 150 CZK(約 667円)

 ・カメラコネクタ無し Raspberry Pi Zero V1.2用
ZERO4U: 4-PORT USB HUB FOR RASPBERRY PI ZERO (V1.2 ONLY)
 ※ V1.2用と V1.3用は互換性が有りません。

ZERO4U FOR RASPBERRY PI V1.3
 V1.3と V1.2の比較画像有り。V1.2は PP1と PP6に位置が基板の端に近い。


Zero4U - 4 port USB HUB for Raspberry Pi Zero V1.3 - 4 ポート USB ハブ
ASIN: B01MQOXX2C


● Raspberry Pi Zero Wで UUGear Zero4Uを使う場合の WiFi電波による誤動作対策

 Raspberry Pi Zero Wで UUGear Zero4Uを使う場合の WiFi電波による誤動作対策です。
 UUGear公式に既に書いてありますが、フェライトリング(フェライトコア、トロイダルコア)を取り付ける事で WiFi電波による誤動作問題を解決する事が出来ます。

 UUGear公式より引用
UPDATE ON 2017.03.12:
It is also possible that you source the ferrite ring by yourself. We realised that many ferrite rings in the market could be used for this purpose, as long as the sizing is suitable. The most important parameter is the thickness of the ring, which should be 4~5mm (4.5~4.7mm will be ideal). Inner diameter should not be smaller than 3.3mm. The outer diameter is not that important but smaller will be better.

トロイダルコア TR-10-5-5ED [TR-10-5-5ED] 通販コード P-10677
 仕様
 ・外径:10mm
 ・内径:5mm
 ・全長:5mm

 が理想ですが、秋月電子の秋葉原店の店舗での販売は品切れで終了。店頭で受け取りでの取り寄せ依頼か通販での販売のみとなります。(品薄なので店舗での常設在庫は今後はしないとの事)

 仕方が無いので代わりに

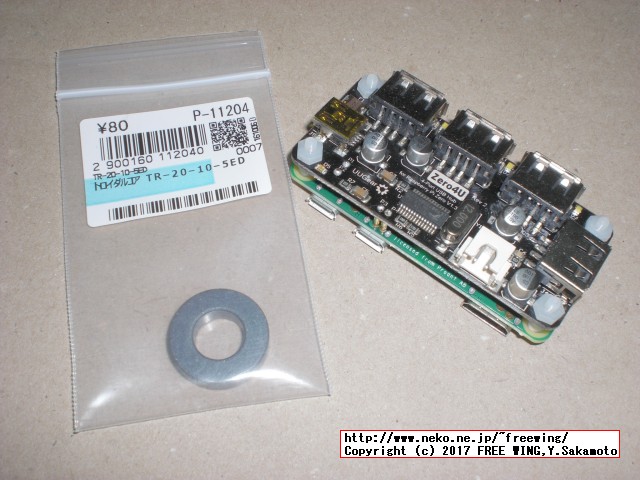

トロイダルコア TR-20-10-5ED [TR-20-10-5ED] 通販コード P-11204
 仕様
 ・外径:`20.0mm
 ・内径:10.0mm
 ・全長:5.0mm
 を買って帰りました。

 TR-10-5-5EDも TR-20-10-5EDも厚さが 5mmだと若干厚いのでジャストフィットするには薄くする必要が有ります。(厚さは 4.5mmが理想?)

・Raspberry Pi Zero Wで Zero4Uを使う場合の WiFi電波による誤動作対策、フェライトリング
Raspberry Pi Zero Wで Zero4Uを使う場合の WiFi電波による誤動作対策、フェライトリング


・Raspberry Pi Zero Wで Zero4Uを使う場合の WiFi電波による誤動作対策、フェライトリング
Raspberry Pi Zero Wで Zero4Uを使う場合の WiFi電波による誤動作対策、フェライトリング


・Raspberry Pi Zero Wで Zero4Uを使う場合の WiFi電波による誤動作対策、フェライトリング
Raspberry Pi Zero Wで Zero4Uを使う場合の WiFi電波による誤動作対策、フェライトリング

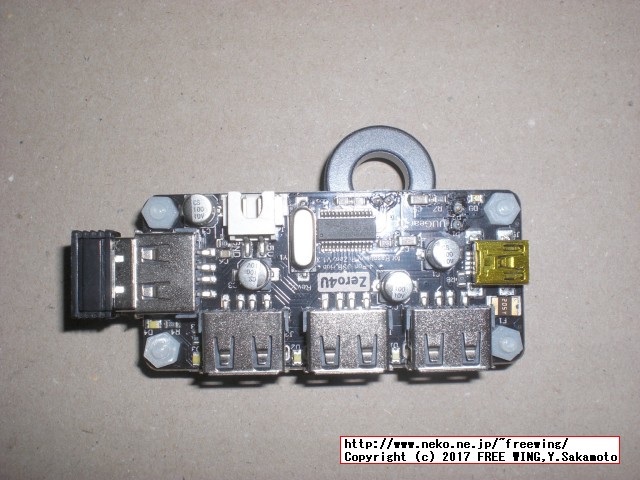

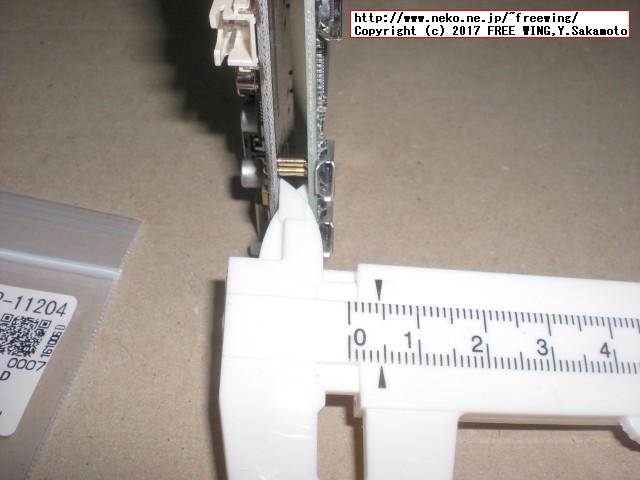

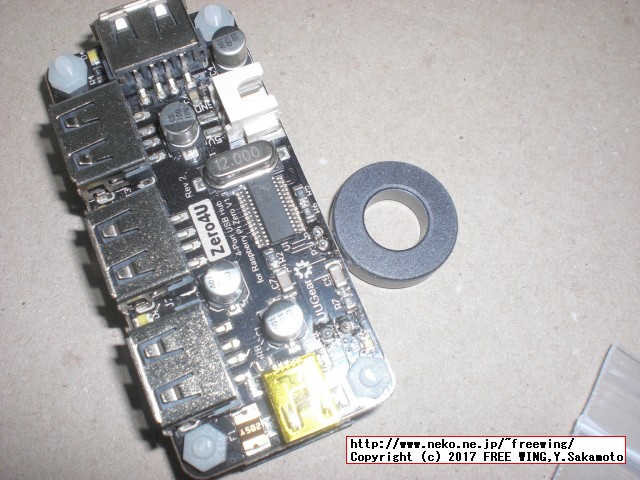

 TR-20-10-5EDがかなり大きいです。

・Raspberry Pi Zero Wで Zero4Uを使う場合の WiFi電波による誤動作対策、フェライトリング
Raspberry Pi Zero Wで Zero4Uを使う場合の WiFi電波による誤動作対策、フェライトリング


・Raspberry Pi Zero Wで Zero4Uを使う場合の WiFi電波による誤動作対策、フェライトリング
Raspberry Pi Zero Wで Zero4Uを使う場合の WiFi電波による誤動作対策、フェライトリング

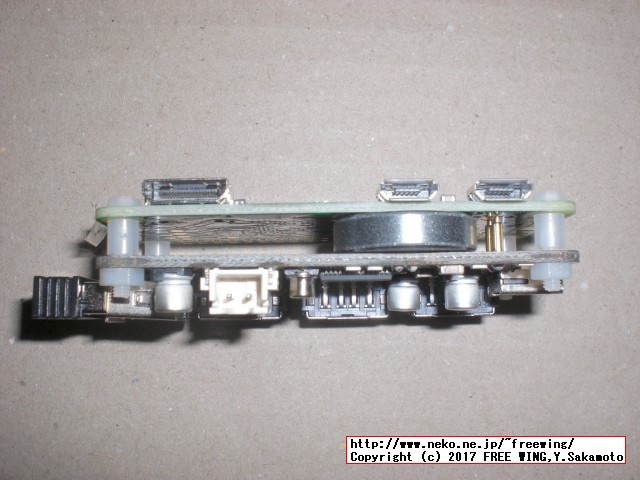

 フェライトリングが 5mm厚だと Zero4Uに付属の取り付けネジを最後まで締めれません。締めると基板がたわみます。

・Raspberry Pi Zero Wで Zero4Uを使う場合の WiFi電波による誤動作対策、フェライトリング
Raspberry Pi Zero Wで Zero4Uを使う場合の WiFi電波による誤動作対策、フェライトリング
 TR-20-10-5EDがかなり大きいです。TR-10-5-5EDが欲しい。。。


●トロイダルコアがアマゾンで送料無料で買える事が判明

 わざわざ秋月に行かなくても、秋月の通販で送料 500円を払わなくても、自宅に居ながらネット通販で買えます。しかも送料無料で。


SODIAL(R)10pcsインダクタコイルグリーントロイダルフェライトコア、10㎜X6㎜x 5mm
ASIN: B00JFOR33E
 この値段で 10個買えます。
・製品の名前:フェライトコア;材質:メタル
・カラー:グリーン
・サイズ:10×6×5センチメートル/0.39"×0.24"×0.2"(外径*内径* T)
・重量:12グラム
・パッケージの内容:10×トロイダルフェライトコア

 アキバに行ける場合は、
東京ラジオデパート 斉藤電気商会
 斉藤電気商会はコイル等の特殊部品に強いそうです。

千石電商 フェアライト FT-50-61 トロイダルコア
 でも良いかも。
・フェアライト FT-50-61
・トロイダルコア
・材質:61材(高域用:100~500MHz帯除去用)
・寸法:12.7×7.2×4.8mm
・標準インピーダンス:
・20Ω(50MHz) 28Ω(100MHz)
・【数量1個~】 単価 ¥105

Specs for FT50-61 RF Toroids

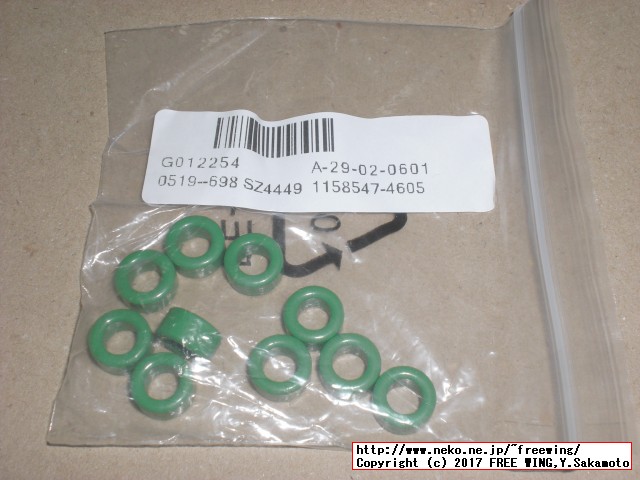

・インダクタ コイル グリーントロイダルフェライトコア
インダクタ コイル グリーントロイダルフェライトコア
 10個入りを購入しました。この価格なら秋月はお役御免です。

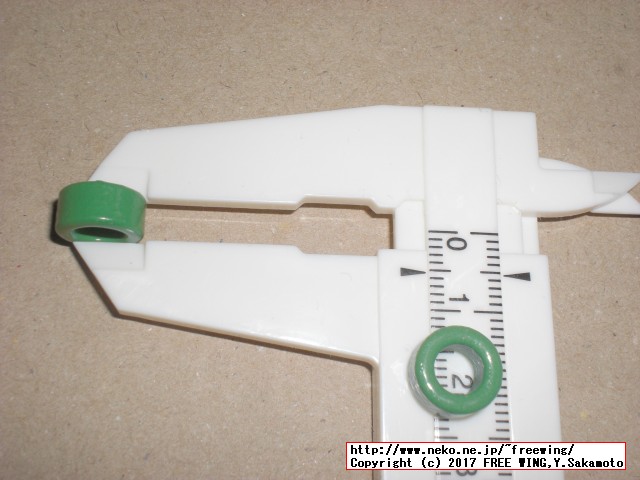

・インダクタ コイル グリーントロイダルフェライトコア
インダクタ コイル グリーントロイダルフェライトコア

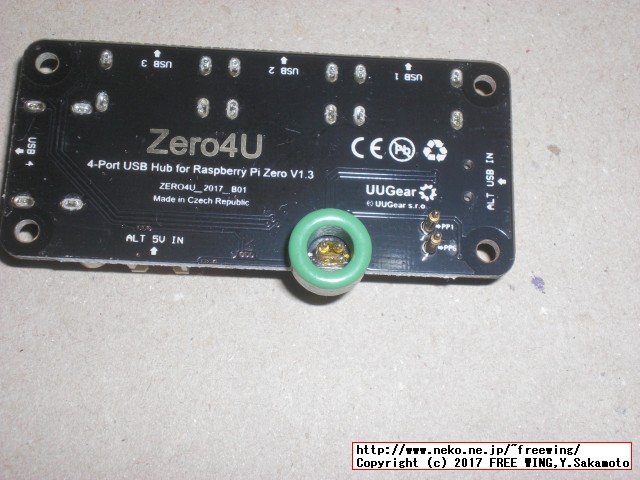

 表面の釉薬で若干太っているのか 5mm厚をちょっとオーバーしています。

・インダクタ コイル グリーントロイダルフェライトコア
インダクタ コイル グリーントロイダルフェライトコア


・インダクタ コイル グリーントロイダルフェライトコア
インダクタ コイル グリーントロイダルフェライトコア

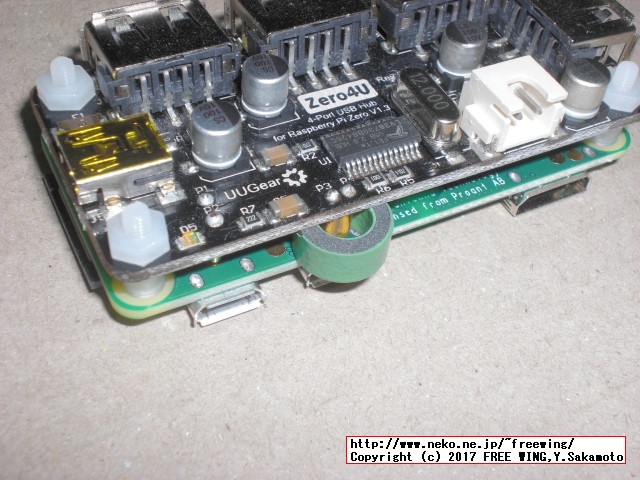

 表面の釉薬を削った所。これでも厚みが有るので Zero4Uを最後までネジ止め出来ません。

・インダクタ コイル グリーントロイダルフェライトコア
インダクタ コイル グリーントロイダルフェライトコア


・インダクタ コイル グリーントロイダルフェライトコア
インダクタ コイル グリーントロイダルフェライトコア

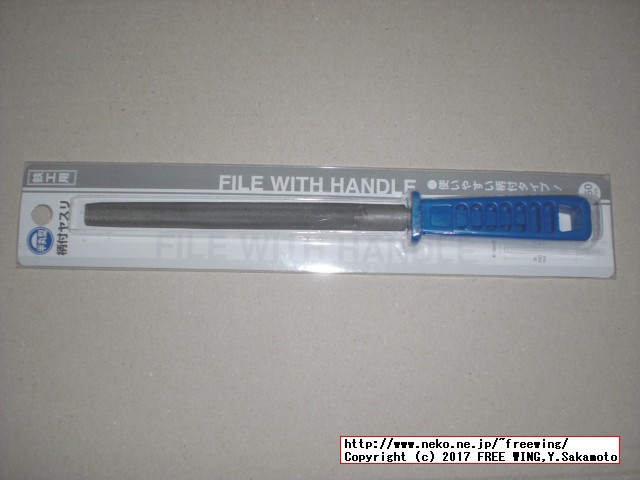

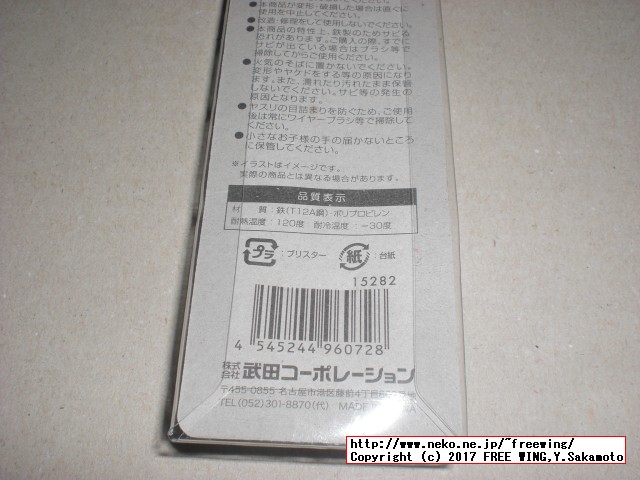

 100円ショップで鉄ヤスリを購入しました。フェライトコアはとても硬いので紙やすりでは削れません。

・インダクタ コイル グリーントロイダルフェライトコア
インダクタ コイル グリーントロイダルフェライトコア


・インダクタ コイル グリーントロイダルフェライトコア
インダクタ コイル グリーントロイダルフェライトコア
 とりあえず、削ってみた。

・インダクタ コイル グリーントロイダルフェライトコア
インダクタ コイル グリーントロイダルフェライトコア
 4.5mm厚程度になりましたが、まだ、本当に最後までネジ止め出来ません。 4.2mm厚まで削りたい所。


● microUSBケーブルで Pi Zeroに直結できる USB HUB

 microUSBコネクタの USB HUBならラズパイ Zero以外に OTG対応の Androidスマホでも使えます。


iBUFFALO タブレット・スマホ用USB2.0 4ポートハブ 変換コネクター付き ブラック BSH4UMB04BK
ASIN: B01GPLB36W

iBUFFALO タブレット・スマホ用USB2.0 4ポートハブ ブラック BSH4UMB05BK
ASIN: B01GPLB2T0

エレコム USBハブ 2.0対応 4ポート microUSBケーブル バスパワー ブラック U2HS-MB01-4BBK
ASIN: B007F4J85M

エレコム USBハブ 2.0対応 4ポート microUSBケーブル+変換アダプタ付 バスパワー ブラック U2HS-MB02-4BBK
ASIN: B007INF4ZS

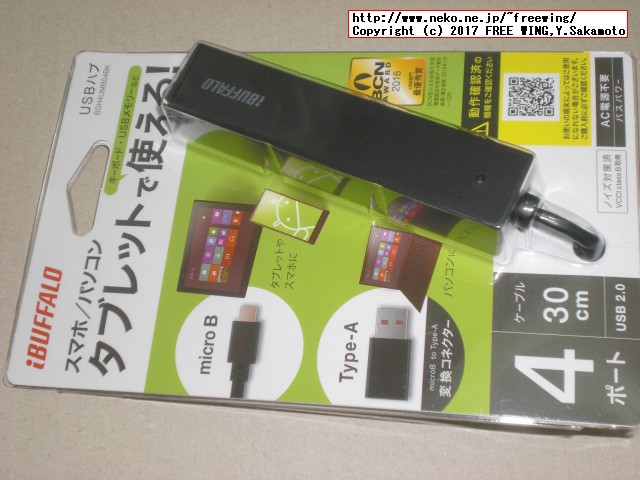

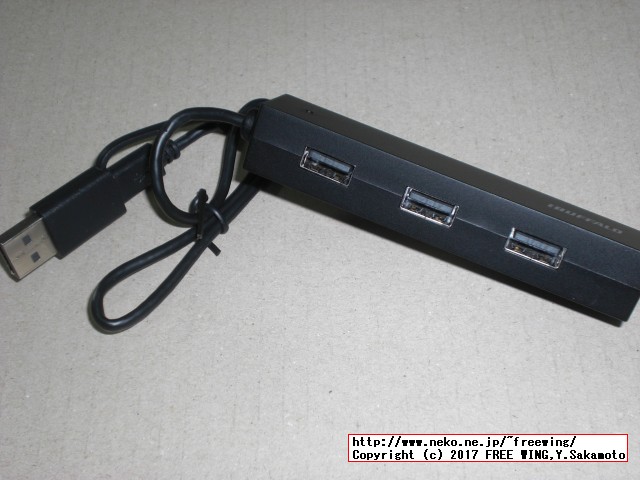

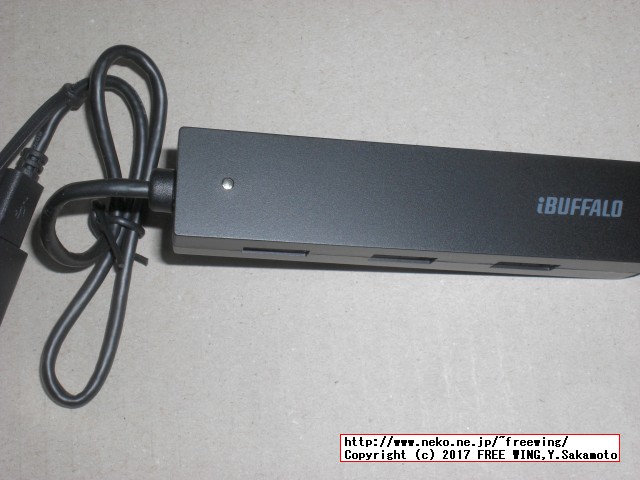

● iBUFFALO タブレット・スマホ用USB2.0 4ポートハブ BSH4UMB04BK

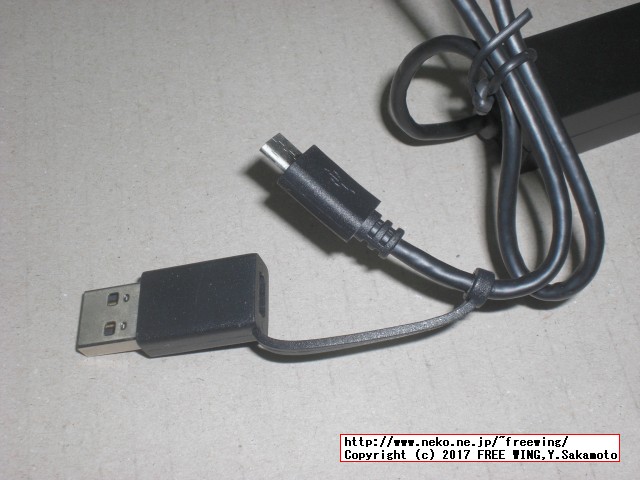

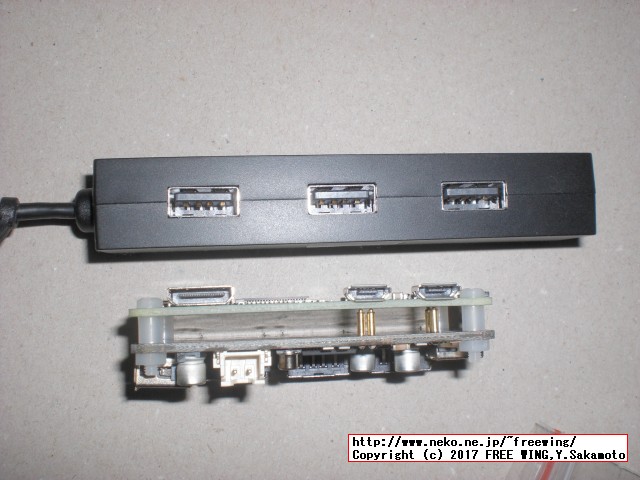

 Raspberry Pi Zero Wと比較すると、かなり大きいです。
 半分くらいの厚さで、ふたまわりくらい短ければ、、、

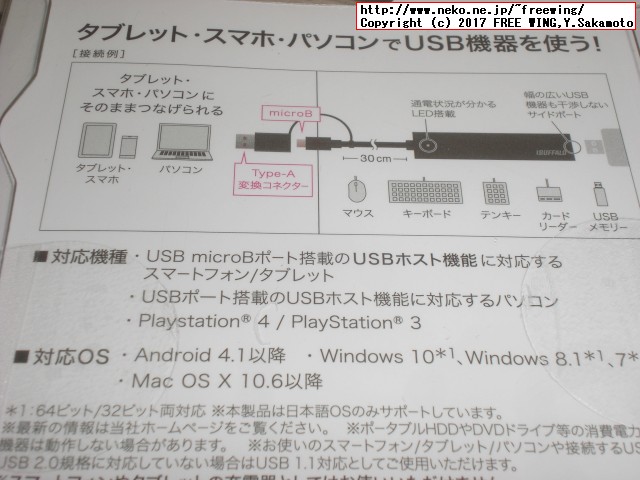

・iBUFFALO タブレット・スマホ用USB2.0 4ポートハブ BSH4UMB04BK
iBUFFALO タブレット・スマホ用USB2.0 4ポートハブ BSH4UMB04BK


・iBUFFALO タブレット・スマホ用USB2.0 4ポートハブ BSH4UMB04BK
iBUFFALO タブレット・スマホ用USB2.0 4ポートハブ BSH4UMB04BK


・iBUFFALO タブレット・スマホ用USB2.0 4ポートハブ BSH4UMB04BK
iBUFFALO タブレット・スマホ用USB2.0 4ポートハブ BSH4UMB04BK


・iBUFFALO タブレット・スマホ用USB2.0 4ポートハブ BSH4UMB04BK
iBUFFALO タブレット・スマホ用USB2.0 4ポートハブ BSH4UMB04BK


・iBUFFALO タブレット・スマホ用USB2.0 4ポートハブ BSH4UMB04BK
iBUFFALO タブレット・スマホ用USB2.0 4ポートハブ BSH4UMB04BK




● UUGear USB 4ポートハブの基板モジュール ZERO4U

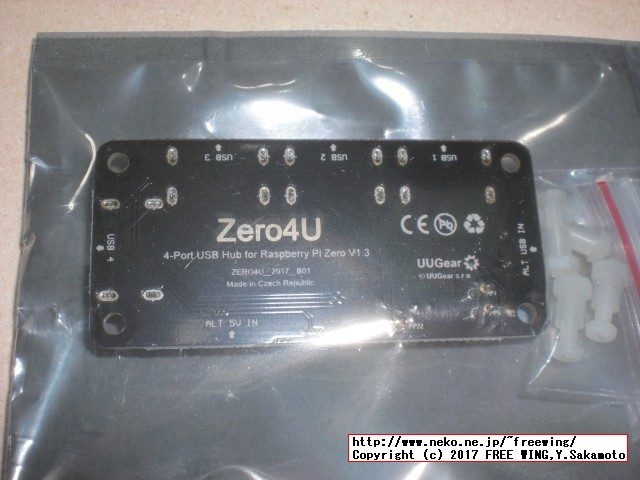

 BSH4UMB04BKが大きくて Pi Zeroと一緒に使うには不恰好と感じたので UUGearの ZERO4Uを買ってしまいました。

私の環境でも ZERO4U WiFi電波問題が発生しました。WiFiをオンにすると ZERO4Uが死んで USBが使えなくなりました。WiFiをオフにすれば大丈夫です。
標準でフェライトリングが付属するか、Zero W対策品が出るのを待った方が良いです。

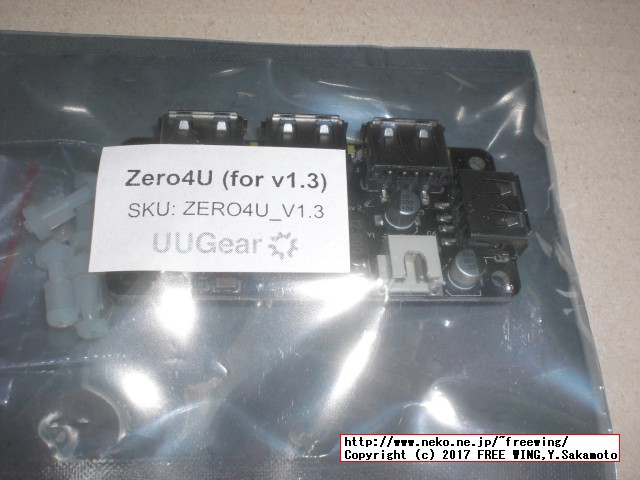

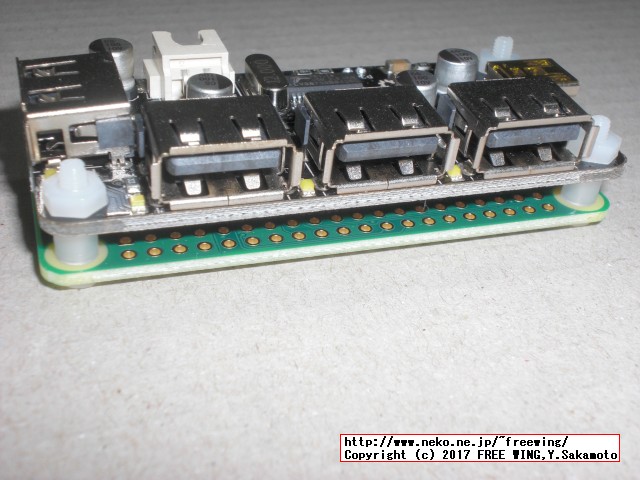

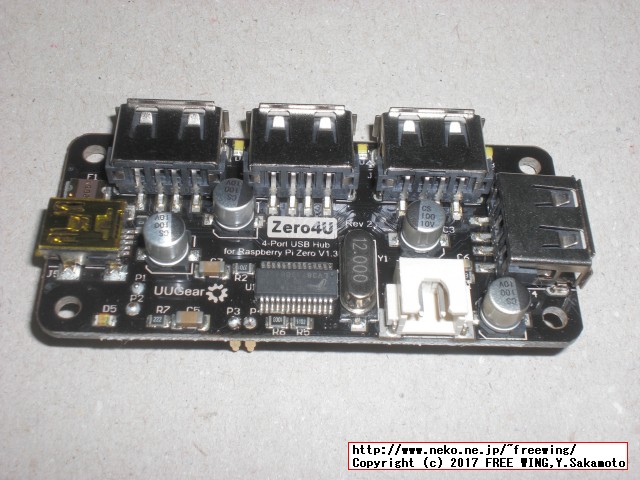

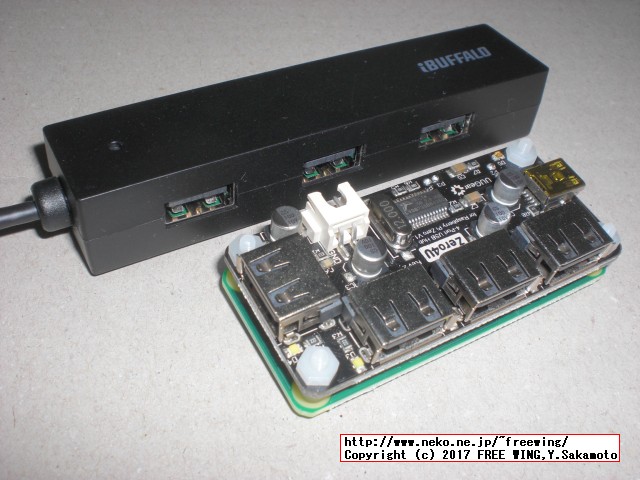

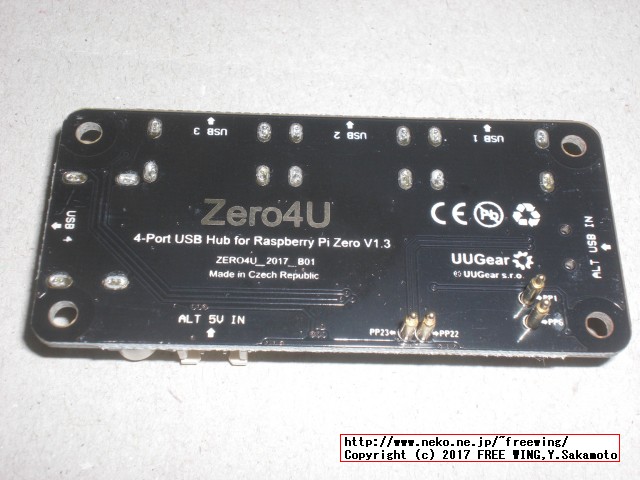

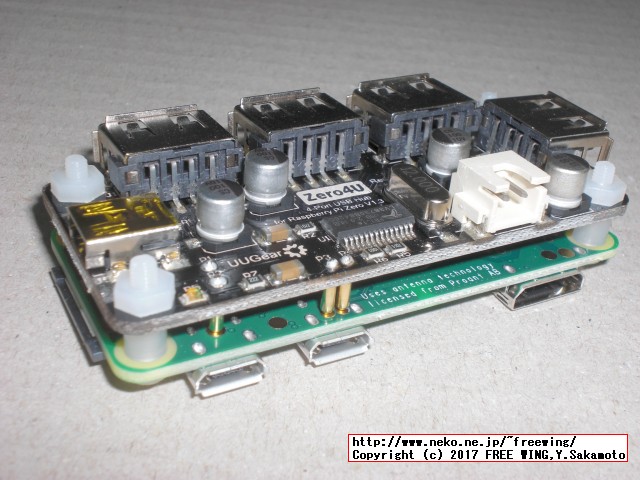

・UUGear USB 4ポートハブの基板モジュール ZERO4U with Raspberry Pi Zero W
UUGear USB 4ポートハブの基板モジュール ZERO4U with Raspberry Pi Zero W


・UUGear USB 4ポートハブの基板モジュール ZERO4U with Raspberry Pi Zero W
UUGear USB 4ポートハブの基板モジュール ZERO4U with Raspberry Pi Zero W


・UUGear USB 4ポートハブの基板モジュール ZERO4U with Raspberry Pi Zero W
UUGear USB 4ポートハブの基板モジュール ZERO4U with Raspberry Pi Zero W


・UUGear USB 4ポートハブの基板モジュール ZERO4U with Raspberry Pi Zero W
UUGear USB 4ポートハブの基板モジュール ZERO4U with Raspberry Pi Zero W


・UUGear USB 4ポートハブの基板モジュール ZERO4U with Raspberry Pi Zero W
UUGear USB 4ポートハブの基板モジュール ZERO4U with Raspberry Pi Zero W


・UUGear USB 4ポートハブの基板モジュール ZERO4U with Raspberry Pi Zero W
UUGear USB 4ポートハブの基板モジュール ZERO4U with Raspberry Pi Zero W


・UUGear USB 4ポートハブの基板モジュール ZERO4U with Raspberry Pi Zero W
UUGear USB 4ポートハブの基板モジュール ZERO4U with Raspberry Pi Zero W


・UUGear USB 4ポートハブの基板モジュール ZERO4U with Raspberry Pi Zero W
UUGear USB 4ポートハブの基板モジュール ZERO4U with Raspberry Pi Zero W


・UUGear USB 4ポートハブの基板モジュール ZERO4U with Raspberry Pi Zero W
UUGear USB 4ポートハブの基板モジュール ZERO4U with Raspberry Pi Zero W
