[NEW] 2017/03/24

Raspberry Pi用 KeDei 3.5インチ TFT液晶を FBTFT tinydrmで駆動する方法 Raspberry Pi用 KeDei 3.5インチ TFT液晶を FBTFT tinydrmで駆動する方法

(遂に KeDei 3.5インチ液晶 V5.0を FBTFT tinydrmで動かせる様になった!バイバイ KeDei謹製ドライバ!)

Tags: [Raspberry Pi], [電子工作]






● Raspberry Pi 3 Model Bを遂に購入

 Raspberry Pi3 Model B RPI2 RPI3

 大人気の CPUボードの Raspberry Piに WiFiと Bluetoothが搭載されたモデルが新発売となりました。
 以前から Raspberry Pi 2を買おうかどうか迷っていましたが、Raspberry Pi 3 Model Bの発売を機に購入を決意してラズベリアンになる事にしました。

 ※ ラズパイの OS Raspbianはバージョンが上がる毎に過去の版と OSの内部の作りが変わり、過去に書かれた製作記事(例えば Raspbian Wheezyの時代の記事)がそのままではエラーが出たりして動かない事が有ります。
 ※ 当方のホームページのラズパイ記事は全て Raspberry Pi 3 Model Bと Raspbian Jessieの組み合わせで動作確認をしております。
(ただし、将来的に新しい Raspbian OSが出た場合に、当方の Raspbian Jessieを基にした内容がそのままでは動かない可能性が有ります。)
 ※ 2017/08/16から Raspbian OSは Raspbian Jessieから Raspbian Stretchに変わりました。

Download Raspbian for Raspberry Pi

ちなみに、歴代のバージョンと名称は
Debianコードネーム年月備考
Debian 9Stretch2017/08/16~
Debian 8Jessie2015~2016/02からラズパイ3対応
Debian 7Wheezy2013~2016
Debian 6.0Squeeze2011~2014
Debian GNU/Linux 5.0Lenny2009~2012


● 3.5インチ SPI接続 液晶ディスプレイ(感圧式タッチパネル搭載 XPT2046 SPI接続)

 Kedei 3.5 TFT LCD for Raspberry Pi
KeDei公式ホームページ http://www.kedei.net

 3.5inch LCD V5.0 480x320 Pixel XPT2046 Touch Controller
 液晶表示制御(SPI接続, CE1=GPIO7)
 3552 3.5インチ 4線式抵抗膜タッチスクリーンデジタイザ
 XPT2046タッチパネルコントローラ(SPI接続, PENIRQ=GPIO25, CE0=GPIO8)

 ・液晶パネル TFT 320*(RGB)*480 Dots、86.0*56.2mm、6 White LED
 ・液晶パネルコントローラ ILI9488
 ・タッチパネルコントローラ XPT2046
 ・タッチパネル LXH-TPM207-3.5 Model

 KeDei製の液晶は汎用性に欠けるので購入をオススメしません。(ドライバをアップデートしないので将来的に使えなくなる。と言うか 2017年 3月の現時点で V5版は実質的に使えなくなりました。)

 が、
 2017/03/24 notro氏の提供する tinydrmを使用して KeDei 3.5インチ液晶 V5.0をフレームバッファ駆動する事に成功しました。
KeDei 3.5 inch 480x320 TFT lcd from ali
 by notro > Fri Mar 24, 2017 3:52 am

 ただし、物凄く遅いです。
[GitHub] FREEWING-JP/tinydrm - forked from notro/tinydrm
[GitHub] FREEWING-JP/tinydrm - forked from notro/tinydrm

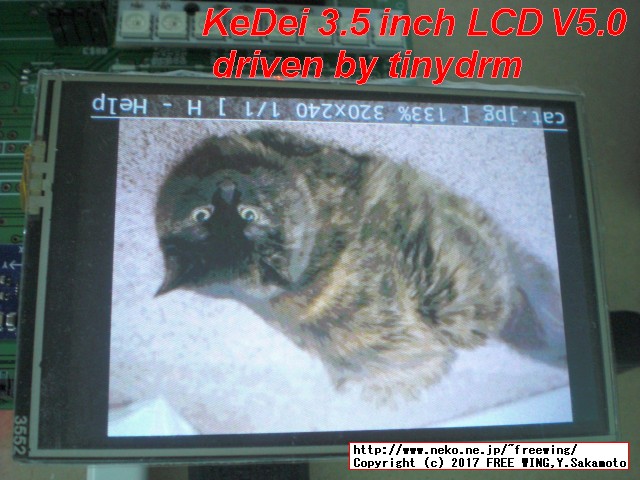

・Raspberry Pi用 KeDei 3.5インチ TFT液晶を FBTFT tinydrmで駆動する方法
Raspberry Pi用 KeDei 3.5インチ TFT液晶を FBTFT tinydrmで駆動する方法

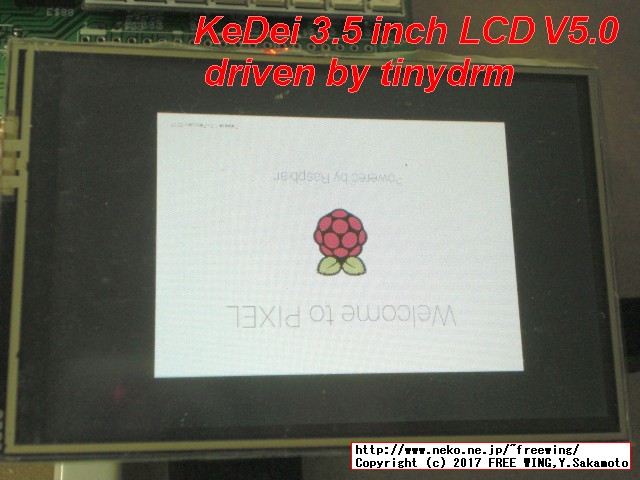

・Raspberry Pi用 KeDei 3.5インチ TFT液晶を FBTFT tinydrmで駆動する方法
Raspberry Pi用 KeDei 3.5インチ TFT液晶を FBTFT tinydrmで駆動する方法

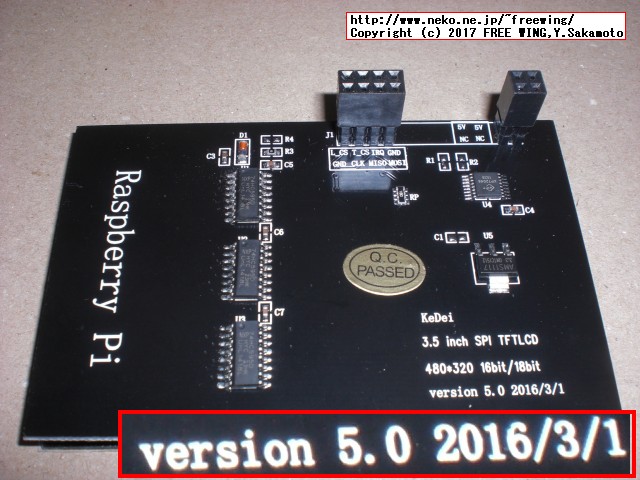

・KeDei 3.5インチ TFT液晶 V5.0
KeDei 3.5インチ TFT液晶 V5.0



Original text from
 KeDei 3.5 inch 480x320 TFT lcd from ali
 https://www.raspberrypi.org/forums/viewtopic.php?f=44&t=124961&start=175
 by notro - Fri Mar 24, 2017 3:52 am - Step-by-step and some more:

 notro/tinydrm - Out-of-tree tinydrm modules
 https://github.com/notro/tinydrm/


KeDei 3.5inch LCD V5.0 module for tinydrm Raspberry Pi
Modified by FREE WING, Y.Sakamoto
http://www.neko.ne.jp/~freewing/

FREEWING-JP/tinydrm - forked from notro/tinydrm
https://github.com/FREEWING-JP/tinydrm/tree/feature/kedei_35_v50
--------------------------------


# ========
# ========
# Check Raspbian version
uname -a
# Linux raspberrypi 4.4.50-v7+ #970 SMP Mon Feb 20 19:18:29 GMT 2017 armv7l GNU/Linux

# ====
# install tinydrm kernel with headers
sudo REPO_URI=https://github.com/notro/rpi-firmware BRANCH=tinydrm rpi-update

# *** If no errors appeared, your firmware was successfully updated to fc4ad383a059a38cae39815dcef0210663d7147f
# *** A reboot is needed to activate the new firmware

sudo reboot


# ========
# ========
# Check Raspbian version
uname -a
# Linux raspberrypi 4.10.4-v7+ #1 SMP Wed Mar 22 13:05:23 CET 2017 armv7l GNU/Linux


# ====
# if you want me to pull your changes, fork this repo and use your fork instead
cd
## git clone https://github.com/notro/tinydrm
git clone -b feature/kedei_35_v50 https://github.com/FREEWING-JP/tinydrm.git
cd ~/tinydrm/
make

sudo make install && sudo depmod

# ====
sudo dtc -@ -I dts -O dtb -o /boot/overlays/keidei20.dtbo rpi-overlays/keidei20-overlay.dts

# Warning (unit_address_vs_reg):

# ====
sudo nano /boot/cmdline.txt
# drm.debug=0xf

# ====
sudo nano /boot/config.txt
# dtoverlay=keidei20

# ====
sudo reboot


# ========
# ========
ls -al /dev/fb*

sudo apt-get update
sudo apt-get install -y fbi
wget https://github.com/adafruit/Adafruit_Python_ILI9341/raw/master/examples/cat.jpg
sudo fbi -d /dev/fb1 -T 1 -a cat.jpg

# ====
sudo vcdbg log msg 2>&1 | grep keidei
# 002167.799: Loaded overlay 'keidei20'

# ====
cat /proc/device-tree/soc/spi@7e204000/keidei@0/compatible && echo
# keidei,keidei_v20

# ====
cat /sys/bus/spi/devices/spi0.0/modalias
# spi:keidei_v20

# ====
modinfo keidei

# ====
# picked only the relevant modules
lsmod | grep keidei

# ====
# only relevant parts
dmesg | grep keidei

# ====
# clear log
sudo dmesg -C

# ====
# one second of console output will flood the log with the detailed logging in keidei20_write()
# so remove it when it looks ok
con2fbmap 1 1 && sleep 1 && con2fbmap 1 0
dmesg | wc -l
# 2046


# ====
sudo nano /boot/cmdline.txt
# fbcon=map:1

# ====
sudo reboot


# ========
# ========
# no need to reboot or reinstall modules to test a driver change
#  if the depending modules are loaded
# but 'make install' is necessary to load the correct version on boot
cd ~/tinydrm/
make
sudo rmmod keidei
sudo insmod keidei.ko

● modetest - modetest is a simple tool to test drm drivers.

KeDei 3.5 inch 480x320 TFT lcd from ali

 freq: 0.50Hz、、、遅すぎる!
 ボトルネックは SPI転送処理 SPIdev関数っぽい。
 pigpioや他の SPI関数に書き換えれば速くなるはず。

 検証用にテストプログラムに SPIdev版も作った
FREEWING-JP/RaspberryPi_KeDei_35_lcd_v50
FREEWING-JP/RaspberryPi_FBTFT_fbflex_35_lcd

sudo apt-get -y install autoconf libtool xutils-dev libpthread-stubs0-dev

git clone https://github.com/freedreno/libdrm
cd libdrm
./autogen.sh
make

$ ./tests/modetest/modetest -M "keidei_v20" -c
failed to open device 'keidei_v20': No such file or directory

$ ./tests/modetest/modetest -M "keidei" -c
Connectors:
id      encoder status          name            size (mm)       modes   encoders
25      28      connected       Virtual-1       0x0             1       28
  modes:
        name refresh (Hz) hdisp hss hse htot vdisp vss vse vtot)
  480x320 0 480 480 480 480 320 320 320 320 1 flags: ; type: preferred, driver
  props:
        2 DPMS:
                flags: enum
                enums: On=0 Standby=1 Suspend=2 Off=3
                value: 0

$ ./tests/modetest/modetest -M "keidei" -s 25:480x320@RG16 -v
setting mode 480x320-0Hz@RG16 on connectors 25, crtc 27
freq: 0.50Hz

When drm.debug=0xf
SPI freq. is 32MHz .
Buffer transfer is Full size .
Hmm... What is bottleneck ? -> It may be linux/spi/spidev.h overhead .
[   87.891552] keidei spi0.1: fb1:  frame buffer device
[   87.934529] [drm:keidei_probe [keidei]] Initialized keidei:spi0.1 @32MHz on minor 0

$ ./tests/modetest/modetest -M "keidei" -s 25:480x320@RG16
[  282.506163] [drm:keidei_enable [keidei]]
[  282.508313] [drm:keidei20_command [keidei]] cmd=2a, par=00 00 01 df
[  282.508328] [drm:keidei20_write8 [keidei]] 2a /  15:11 / 15:1b
[  282.508410] [drm:keidei20_write8 [keidei]] 00 /  00:15 / 00:1f
[  282.508518] [drm:keidei20_write8 [keidei]] 00 /  00:15 / 00:1f
[  282.508559] [drm:keidei20_write8 [keidei]] 01 /  00:35 / 00:3f
[  282.508601] [drm:keidei20_write8 [keidei]] df /  6f:35 / 6f:3f
[  282.508640] [drm:keidei20_command [keidei]] cmd=2b, par=00 00 01 3f

sudo nano /boot/config.txt
dtoverlay=keidei20:speed=16000000
SPI freq. is 16MHz .
CODE: SELECT ALL
[    5.062074] keidei spi0.1: fb1:  frame buffer device
[    5.123948] [drm:keidei_probe [keidei]] Initialized keidei:spi0.1 @16MHz on minor 0

$ ./tests/modetest/modetest -M "keidei" -s 25:480x320@RG16 -v
setting mode 480x320-0Hz@RG16 on connectors 25, crtc 27
freq: 0.45Hz
freq: 0.45Hz

# ==== SPI SCLK Freq. 16MHz
sudo nano /boot/config.txt
# dtoverlay=keidei20:speed=16000000

# speed =    <&keidei>, "spi-max-frequency:0";
# rotation = <&keidei>, "rotation:0";
