[NEW] 2016/09/17

Raspberry Pi 3に RC-S380 PaSoRiを接続して FeliCaカードを読み込む方法 Raspberry Pi 3に RC-S380 PaSoRiを接続して FeliCaカードを読み込む方法

(ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法)

Tags: [Raspberry Pi], [電子工作]






● Raspberry Pi 3 Model B

 Raspberry Pi3 Model B RPI2 RPI3

 大人気の CPUボードの Raspberry Piに WiFiと Bluetoothが搭載されたモデルが新発売となりました。
 以前から Raspberry Pi 2を買おうかどうか迷っていましたが、Raspberry Pi 3 Model Bの発売を機に購入を決意してラズベリアンになる事にしました。

 ※ ラズパイの OS Raspbianはバージョンが上がる毎に過去の版と OSの内部の作りが変わり、過去に書かれた製作記事(例えば Raspbian Wheezyの時代の記事)がそのままではエラーが出たりして動かない事が有ります。
 ※ 当方のホームページのラズパイ記事は全て Raspberry Pi 3 Model Bと Raspbian Jessieの組み合わせで動作確認をしております。
(ただし、将来的に新しい Raspbian OSが出た場合に、当方の Raspbian Jessieを基にした内容がそのままでは動かない可能性が有ります。)


●前回までのあらすじ

 ラズパイで NFCの FeliCaカードを読むべく FeliCa対応の NFCカードリーダを購入しようとしました。USB接続の RC-S380で読めても当たり前に動くので面白くないと感じ、敢えて I2C接続の NXP PN532のモジュール基板を購入する事にしました。
 しかし、eBayで NXP PN532 NFC MODULEを買うも、粗悪品の偽物を掴まされて Suica等の FeliCaカードの読み込みが出来ませんでした。(基板のアンテナパターンの設計品質が悪く FeliCaカードと同調しない感じで読み込まない。MIFAREカードは読み込む。)

 3回目に購入した Epalsite PN532 NFC moduleはそこそこ FeliCaカードを読みますが、JALマイレージカードや nanacoカードには無反応でした。

 そこで、意を決して最初は全く買う気のしなかった Sonyの PaSoRi RC-S380を買う事にしました。と言うか最初からこれを買えば精神的心労や時間や金を無駄にせずに済んだ。(PN532基板の選択肢で技術的以外の面でトラブルが出るとは思っていなかった。純粋に技術的なトラブルであれば解決の過程もプラスになるので受けれる事は出来るのだが。)


SONY 非接触ICカードリーダー/ライター PaSoRi(パソリ) USB対応 RC-S380
ASIN: B00948CGAG

 前回までの内容、粗悪品の NFCリーダに苦しめられた。(最初は FeliCaを読まないのをプログラムや設定のミスと思って色々と思考錯誤をして時間を無駄にし、再度買った商品も偽物だったりと金銭的にも精神的にも消耗した。)
 ↓

[NEW] 2016/05/08
Raspberry Pi 3に I2C通信方式の NFCリーダライタ PN532を接続して NFC FeliCaカードを読む方法
Raspberry Pi 3に I2C通信方式の NFCリーダライタ PN532を接続して NFC FeliCaカードを読む方法

  ラズパイ3に NXP PN532 RFIDリーダライタを接続してFeliCaや NFCカードを読み込む方法 nfcpy


● Raspberry Pi3の USB端子に RC-S380を接続して FeliCaカードを読む方法

 Raspberry Pi3と RC-S380で nfcpy Python moduleをインストールして Pythonから FeliCaを読み込みます。

Sony PaSoRi RC-S380
GitHub nfcpy/nfcpy A Python module to read/write NFC tags or communicate with another NFC device.

 USB端子に RC-S380を接続して nfcpyをインストールして、読み込みコマンドを実行するだけ。
 超簡単に読めるので面白くありません(笑)。


# USB接続の機器を確認する
# Bus 001 Device 005: ID 054c:06c3 Sony Corp.が RC-S380 FeliCaリーダ
$ lsusb
Bus 001 Device 006: ID 046d:0825 Logitech, Inc. Webcam C270
Bus 001 Device 005: ID 054c:06c3 Sony Corp.
Bus 001 Device 004: ID 1a40:0101 Terminus Technology Inc. 4-Port HUB
Bus 001 Device 003: ID 0424:ec00 Standard Microsystems Corp. SMSC9512/9514 Fast Ethernet Adapter
Bus 001 Device 002: ID 0424:9514 Standard Microsystems Corp.
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub

# Pythonの必要なモジュールをインストールする
$ sudo apt-get -y install python-pip python-usb
$ sudo pip install libusb1 pyserial

# nfcpy 0.11.0をインストールする(ダウンロードして、展開するだけ)
# nfcpy 0.11.0
# https://launchpad.net/nfcpy/0.11/0.11.0
# nfcpy 0.11.0をダウンロードする(2016/09時点の最新版)
$ wget https://launchpad.net/nfcpy/0.11/0.11.0/+download/nfcpy-0.11.0.tar.gz

# nfcpy 0.11.0を展開する
$ tar xvzf nfcpy-0.11.0.tar.gz

# nfcpyのサンプルを動かして、NFCや FeliCaカードを読み込む
# 末尾に -lを付けると連続読み込みモード
$ sudo nfcpy-0.11.0/examples/tagtool.py -l

# au WALLET
[nfc.clf] searching for reader on path usb
[nfc.clf] using SONY RC-S380/P NFC Port-100 v1.11 at usb:001:005
** waiting for a tag **
Type4ATag MIU=63 FWT=0.077329
NDEF Capabilities:
readable = yes
writeable = no
capacity = 254 byte
message = 63 byte
NDEF Message:
record 1
type = 'urn:nfc:wkt:U'
name = ''
data = '\x04wallet.auone.jp/autologin.html?clid=123abcDEF123abcDEFXXXX'

# au WALLET
[nfc.clf] searching for reader on path usb
[nfc.clf] using SONY RC-S380/P NFC Port-100 v1.11 at usb:001:005
** waiting for a tag **
Type4ATag MIU=63 FWT=0.077329
NDEF Capabilities:
readable = yes
writeable = no
capacity = 254 byte
message = 63 byte
NDEF Message:
record 1
type = 'urn:nfc:wkt:U'
name = ''
data = '\x04wallet.auone.jp/autologin.html?clid=123abcDEF123abcDEFYYYY'

# nanaco
[nfc.clf] searching for reader on path usb
[nfc.clf] using SONY RC-S380/P NFC Port-100 v1.11 at usb:001:005
** waiting for a tag **
Type3Tag 'FeliCa Standard (RC-S915)' ID=0110123ABC000003 PMM=03012345678903FF SYS=04C7

# Mifare 1K
[nfc.clf] searching for reader on path usb
[nfc.clf] using SONY RC-S380/P NFC Port-100 v1.11 at usb:001:005
** waiting for a tag **
Type2Tag ID=3123ABC4

# 北京版スイカ
[nfc.clf] searching for reader on path usb
[nfc.clf] using SONY RC-S380/P NFC Port-100 v1.11 at usb:001:005
** waiting for a tag **
Type4ATag MIU=127 FWT=0.309314

# Mifare Ultralight MF-UL
[nfc.clf] searching for reader on path usb
[nfc.clf] using SONY RC-S380/P NFC Port-100 v1.11 at usb:001:005
** waiting for a tag **
Type2Tag 'Mifare Ultralight (MF01CU1)' ID=041234567ABC80

# OKICA 沖縄版スイカ
[nfc.clf] searching for reader on path usb
[nfc.clf] using SONY RC-S380/P NFC Port-100 v1.11 at usb:001:005
** waiting for a tag **
Type3Tag 'FeliCa Standard (RC-S962)' ID=011123456ABCDEFB PMM=0120123456789AFF SYS=8FC1

# Mifare 1K
[nfc.clf] searching for reader on path usb
[nfc.clf] using SONY RC-S380/P NFC Port-100 v1.11 at usb:001:005
** waiting for a tag **
Type2Tag ID=B1ABCDE5

# Suica JR東日本
[nfc.clf] searching for reader on path usb
[nfc.clf] using SONY RC-S380/P NFC Port-100 v1.11 at usb:001:005
** waiting for a tag **
Type3Tag 'FeliCa Standard (RC-S???)' ID=0101045678901217 PMM=100ABCDEF34567FF SYS=0003

# JAL MILEAGE
[nfc.clf] searching for reader on path usb
[nfc.clf] using SONY RC-S380/P NFC Port-100 v1.11 at usb:001:005
** waiting for a tag **
Type3Tag 'FeliCa Standard (RC-S915)' ID=01123456789A0129 PMM=03013579012345FF SYS=816E

# 某会員証カード
[nfc.clf] searching for reader on path usb
[nfc.clf] using SONY RC-S380/P NFC Port-100 v1.11 at usb:001:005
** waiting for a tag **
Type3Tag 'FeliCa Standard (RC-S915)' ID=011234567890AB03 PMM=030123456789ABFF SYS=80B5

# ICODEは読まず NXP ICODE ISO 15693/ISO 18000-3
NXP ICODE


 コマンドラインのコピペで手軽に動かしたい人向け。
lsusb

sudo apt-get -y install python-pip python-usb
sudo pip install libusb1 pyserial

# nfcpy 0.11.0
wget https://launchpad.net/nfcpy/0.11/0.11.0/+download/nfcpy-0.11.0.tar.gz
tar xvzf nfcpy-0.11.0.tar.gz

sudo nfcpy-0.11.0/examples/tagtool.py -l

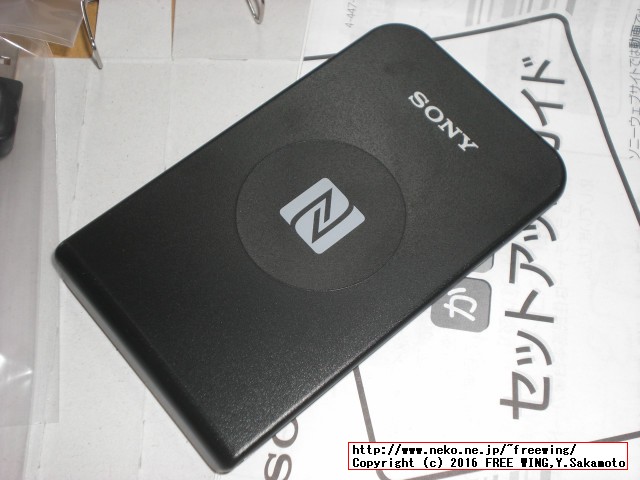

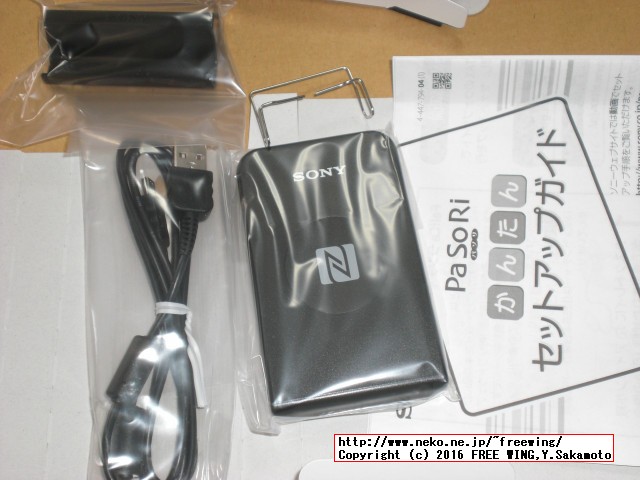

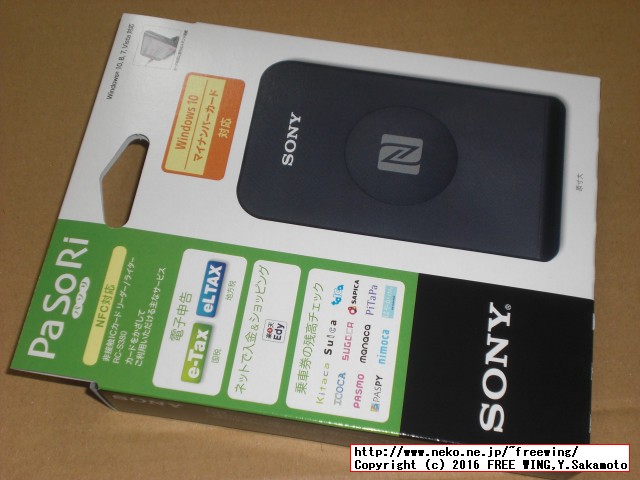

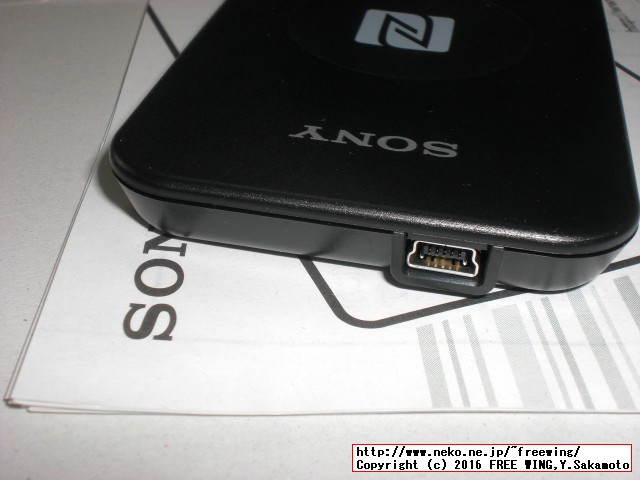

● Sonyの PaSoRi RC-S380

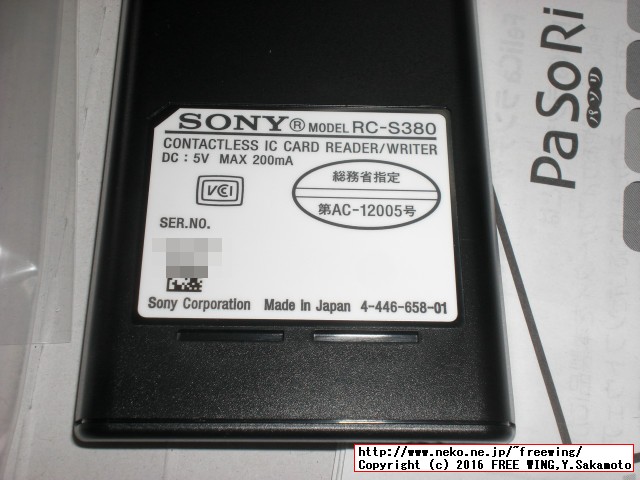

 Sony PaSoRi RC-S380 消費電流 5V 200mA

・ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法
ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法


・ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法
ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法


・ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法
ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法


・ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法
ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法


・ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法
ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法


・ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法
ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法


・ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法
ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法


・ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法
ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法


・ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法
ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法


・ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法
ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法


・ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法
ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法


・ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法
ラズパイ3に Sony RC-S380 NFCリーダを接続して nfcpyで Suicaを読む方法
