・2016/04/17

Raspberry Pi 3の GPIOに 1-Wire通信方式の温度センサー DS18B20を接続する方法

(ラズパイ３で 1-Wire接続の温度センサー DS18B20を使用する方法)

Tags: [Raspberry Pi], [電子工作]

● Raspberry Pi 3 Model Bを遂に購入

　Raspberry Pi3 Model B RPI2 RPI3

　大人気の CPUボードの Raspberry Piに WiFiと Bluetoothが搭載されたモデルが新発売となりました。
　以前から Raspberry Pi 2を買おうかどうか迷っていましたが、Raspberry Pi 3 Model Bの発売を機に購入を決意してラズベリアンになる事にしました。

　※ ラズパイの OS Raspbianはバージョンが上がる毎に過去の版と OSの内部の作りが変わり、過去に書かれた製作記事（例えば Raspbian Wheezyの時代の記事）がそのままではエラーが出たりして動かない事が有ります。
　※ 当方のホームページのラズパイ記事は全て Raspberry Pi 3 Model Bと Raspbian Jessieの組み合わせで動作確認をしております。
（ただし、将来的に新しい Raspbian OSが出た場合に、当方の Raspbian Jessieを基にした内容がそのままでは動かない可能性が有ります。）
　※ 2017/08/16から Raspbian OSは Raspbian Jessieから Raspbian Stretchに変わりました。
　※ 2019/06/20から Raspbian OSは Raspbian Stretchから Raspbian Busterに変わりました。

Download Raspbian for Raspberry Pi

ちなみに、歴代のバージョンと名称は

Debian	コードネーム	年月	備考	（参考）Ubuntuでの該当名称
Debian 11	Bullseye	2021/08/14～	2021/11からラズパイにリリース	Focal Fossa 20.04 LTS ？
Debian 10	Buster	2019/06/20～	2019/06からラズパイ４対応	Bionic 18.04 LTS
Debian 9	Stretch	2017/08/16～	2018/03からラズパイ３Ｂ＋対応	Xenial 16.04 LTS
Debian 8	Jessie	2015～	2016/02からラズパイ３対応	Trusty 14.04 LTS
Debian 7	Wheezy	2013～2016
Debian 6.0	Squeeze	2011～2014
Debian GNU/Linux 5.0	Lenny	2009～2012

●ラズパイの 1-Wire接続で DS18B20の温度センサーを動かしてみるテスト

Maxim DS18B20 Programmable Resolution 1-Wire Digital Thermometer

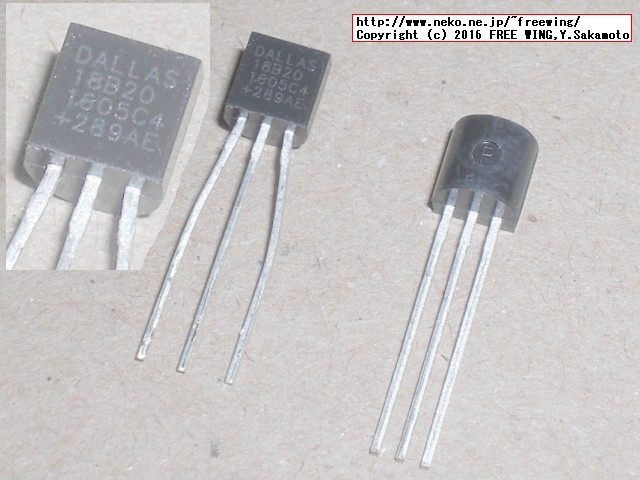

　3本足でトランジスタと同じ形をしています。（TO-92パッケージ品）

GitHub raspberrypi/firmware firmware/boot/overlays/README
　GitHubの CONFIG.TXTの説明。

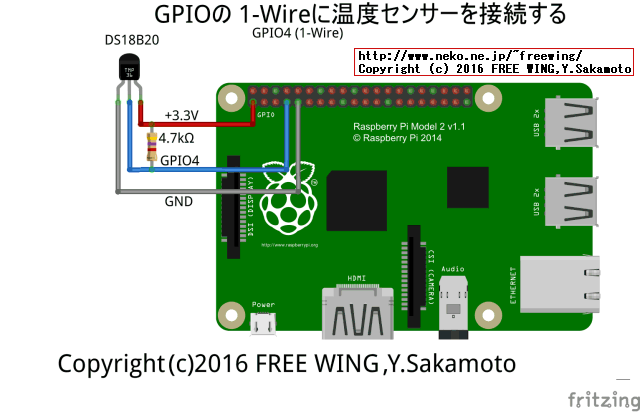

・Raspberry Pi3の GPIO端子の 1-Wire機能を有効化して DS18B20の温度センサーを動かしてみるテスト

・Raspberry Pi3の GPIO端子の 1-Wire機能を有効化して DS18B20の温度センサーを動かしてみるテスト

uxcell 　温度センサー　温度計　3ピン　全長2.9cm DS18B20 18B20 TO-92
ASIN: B01AA4VCR0

EasyWordMall DS18B20シングルバスデジタル温度センサモジュールArduino用
ASIN: B010UZQM6K
ラズパイでも使用可能

【ノーブランド品】10点防水 DS18B20 温度センサデジタルサーマルプローブ
ASIN: B01DA234Q6

DS18B20使用防水型温度センサー
ASIN: B0082MYD06
パラサイト電源供給タイプ

● Raspberry Pi3の GPIO端子の 1-Wire機能を有効化して DS18B20の温度センサーを動かしてみるテスト

$ sudo nano /boot/config.txt

# 1-Wire GPIO4
dtoverlay=w1-gpio-pullup

$ cat /boot/config.txt | grep w1
dtoverlay=w1-gpio-pullup

　一旦、再起動する
$ sudo reboot

　lsmodで w1の存在を確認
$ lsmod | grep w1
w1_therm 3396 0
w1_gpio 3401 0
wire 24703 2 w1_gpio,w1_therm

　存在しない場合は
$ sudo modprobe w1-gpio
$ sudo modprobe w1-therm
　してモジュールを追加する

　ls /sys/bus/w1/devicesで温度センサーの存在を確認
$ ls /sys/bus/w1/devices
28-000001234567 w1_bus_master1
　※ 28-xxxxxxxxxxxxが認識した温度センサー

$ ls /sys/bus/w1/devices/28-000001234567
driver id name subsystem uevent w1_slave

　catコマンドで w1_slaveを読み出すと測定した温度が取得できる
$ cat /sys/bus/w1/devices/28-000001234567/w1_slave
9e 01 4b 12 34 ff 02 10 56 : crc=56 YES
9e 01 4b 12 34 ff 02 10 56 t=25875
　25875を 1000で割った値が測定した温度になります 25.875度
　温度センサーの黒い部分を指でつまむと測定温度が上がります。

Tags: [Raspberry Pi], [電子工作]
