[NEW] 2019/04/26

NVIDIA Jetson Nano 開発者キットに冷却ファンを付ける NVIDIA Jetson Nano 開発者キットに冷却ファンを付ける

(Jetson Nanoに NVIDIA推奨の Noctua製 NF-A4x10 5V PWM サイレントファンを接続)

Tags: [Raspberry Pi], [電子工作], [ディープラーニング]





● NVIDIA Jetson Nano 開発者キットに冷却ファンを付ける

 NVIDIAで動作確認済みの周辺機器類
 「冷却ファン」 Noctua,NF-A4x20 5V PWM
 「M.2用 WiFi Bluetoothコンボカード」 Intel,8265NGW

Jetson Nano Supported Components List

 NVIDIA has qualified to work with NVIDIA Jetson modules and developer kits.

Raspberry PiDSA-13PFC-05 FCA 0512505.1V 2.5A Raspberry Pi Universal Power Supply
AdafruitGEO241DA-05405V 4A Switching Power Supply
EdimaxEW-7811UnUSB wireless networking adapter
Intel8265NGWDual Band Wireless-AC M.2 2230 Device
NoctuaNF-A4x20 5V PWM4-pin 5V PWM fan compatible with developer kit heatsink


Wireless 802.11n USB Adapter Edimax
ASIN: B003MTTJOY

Edimax EW-7811Un

Intel Dual Band Wireless-AC 8265 ワイヤレス 802.11ac 867Mbps Dual band 2x2 WiFi + Bluetooth 4.2 カード 8265NGW
ASIN: B0721MLM8B

Intel 8265NGW

Noctua NF-A4x20 5V PWM 40mm 静音 ファン 5000rpm
ASIN: B071FNHVXN

Noctua NF-A4x20 5V PWM
厚さが 2cm

Noctua NF-A4x10 5V PWMサイレントファン40 mmプレミアムブラウン/ベージュ
ASIN: B07DXS86G7

Noctua NF-A4x10 5V PWM
厚さが 1cmの薄型


● Jetson Nano 冷却ファン

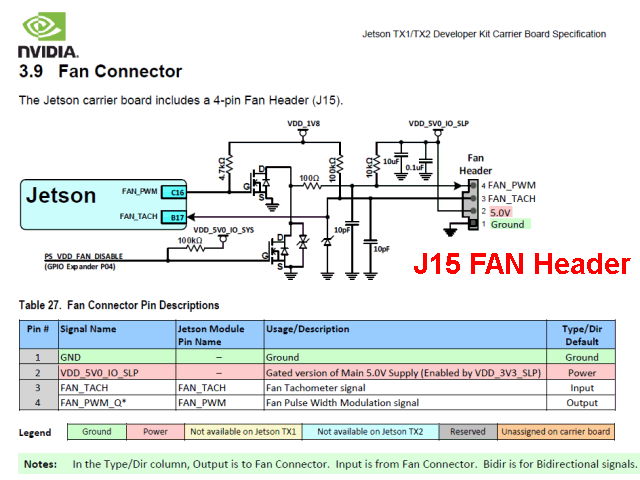

・Jetson Nano 冷却ファン J15コネクタ 4pinの配線
Jetson Nano 冷却ファン J15コネクタ 4pinの配線

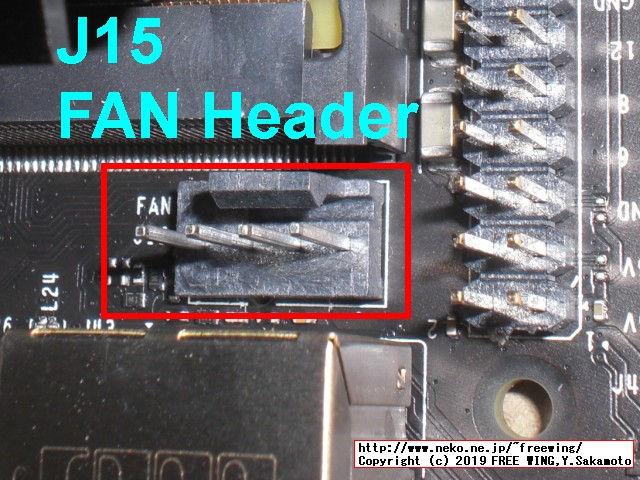

・Jetson Nano 冷却ファン J15コネクタ 4pinの場所
Jetson Nano 冷却ファン J15コネクタ 4pinの場所




● Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続

 4ピンタイプのファンで回転制御をしたくなったので買ってみました。
 NF-A4x10はファンの厚さが 1cmの薄型となっています。
 ※ NF-A4x20は厚さが 2cm

NF A4x10 PWM - Noctua.at

・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
 アメリカ AMAZON.COMから届いたよ。

・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続


・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続


・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続


・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続


・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続


・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続


・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続


・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続


・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続


・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続


・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続


・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続


・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続


・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続

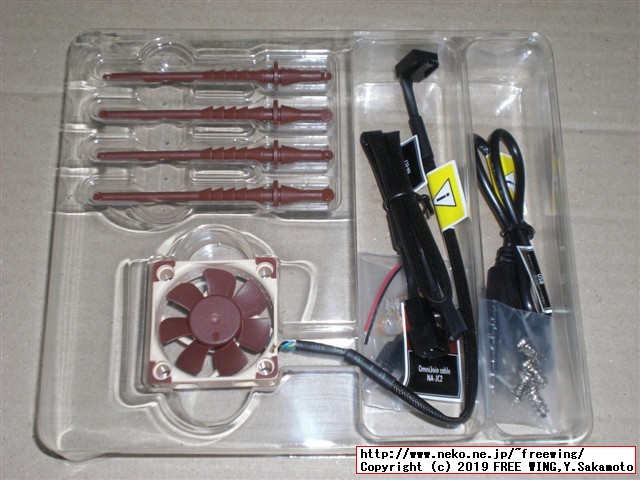

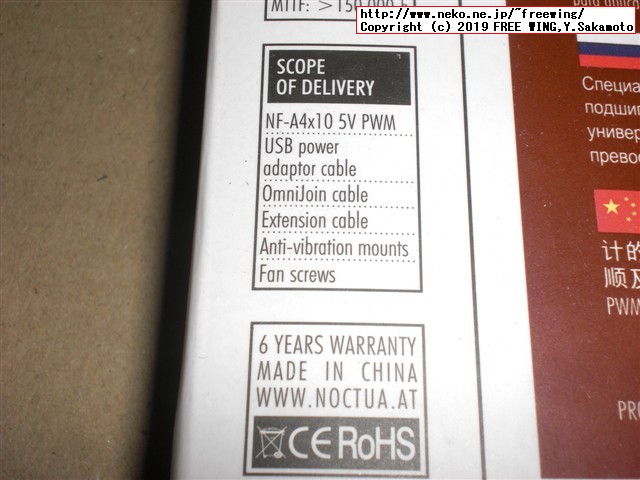

 色々な取り付け部品が同梱されています。

・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続

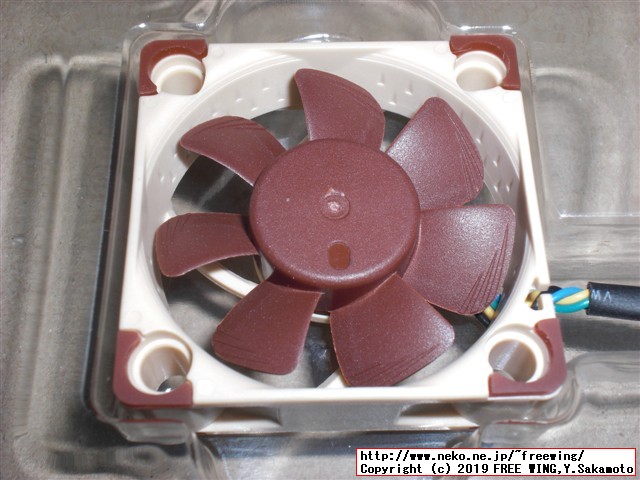

 四隅の角の茶色は制震用のシリコンゴムです。

・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続

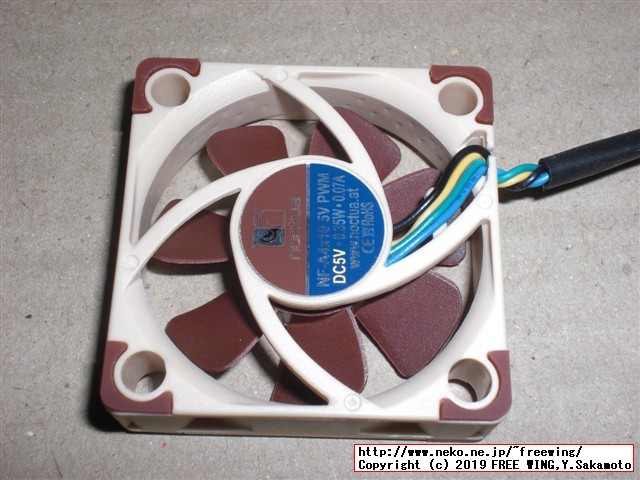

 PWMによるファンの回転制御機能が有るので 4pinで 4配線のファン取り付けコネクタです。

・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続


・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続

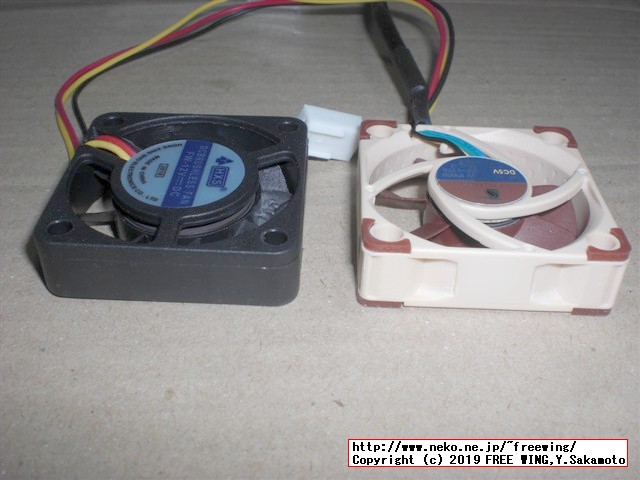

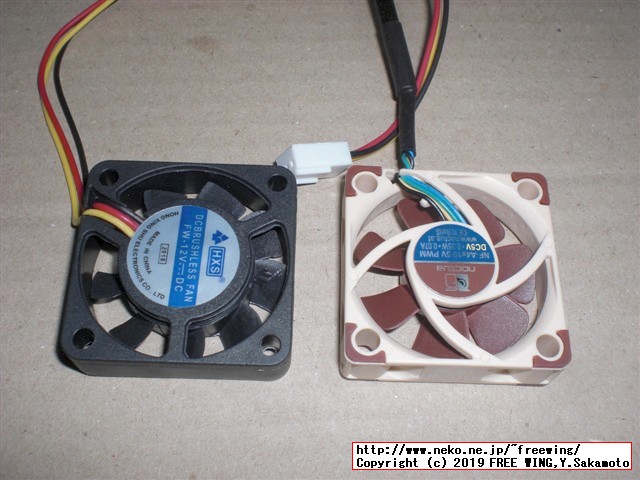

 中華製の 12Vファンとの比較。

・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続


・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続


・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続


・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続


・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続


・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続


・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続


・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続

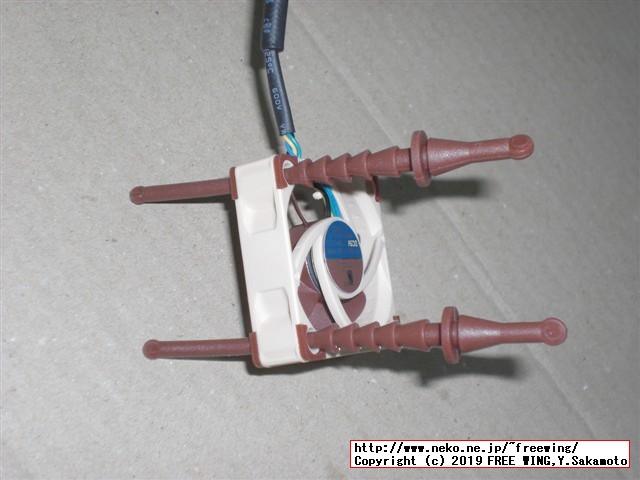

 ファン取り付け用のフレキシブル止め具(シリコンゴム製で柔軟に伸びる)

・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続


・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続

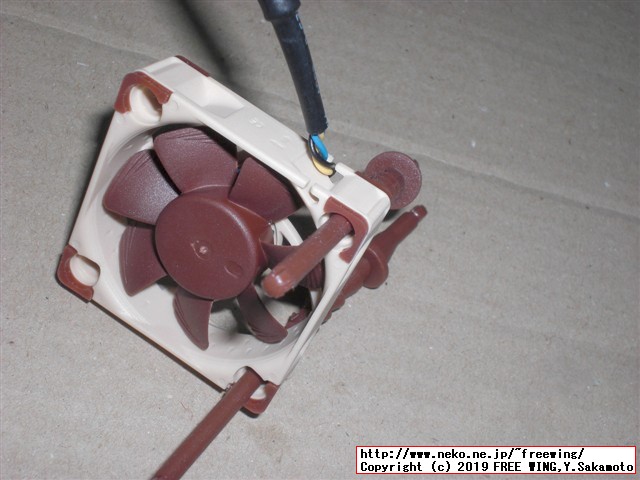

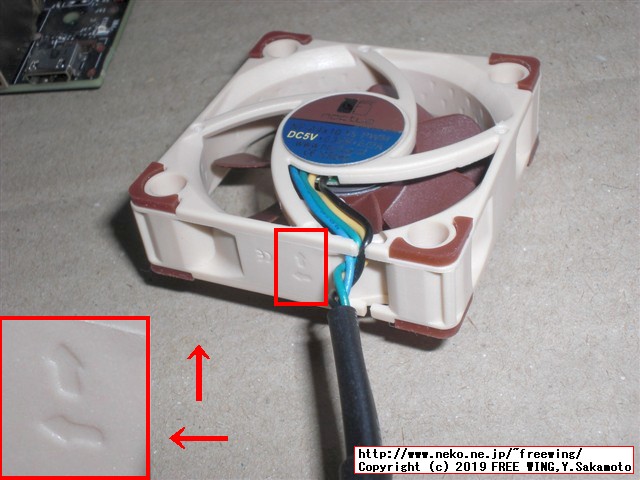

 ファンの回転方向と風の吹き出し方向。時計回りで上向き。

・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続

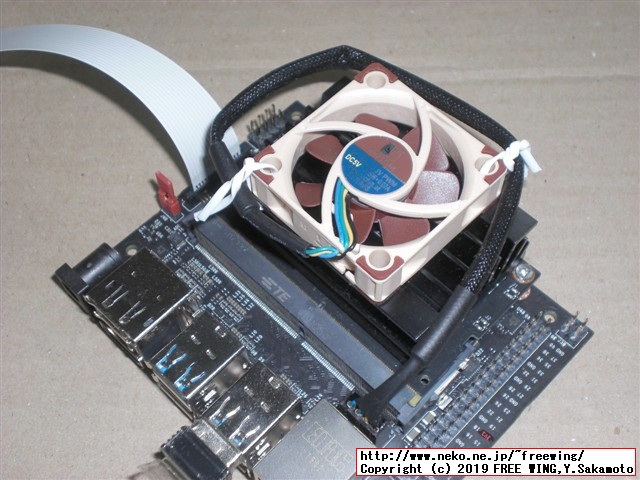

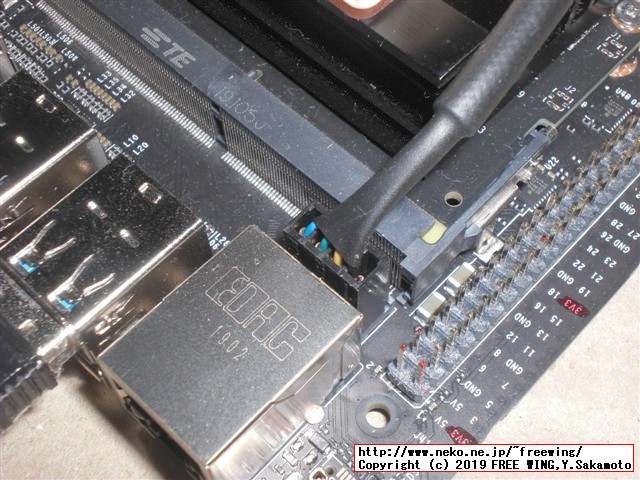

 Jetson Nanoに Noctaの冷却ファンを取り付け。

・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続


・Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続
Jetson Nanoに Noctua NF-A4x10 5V PWM サイレントファンの冷却ファンを接続




● Jetson Nano 冷却ファンの回転数の制御

 Jetson Nanoに冷却ファンを取り付けてもファンが回らない場合。
 通常は冷却ファンの回転が停止しています。

 ※ 冷却ファンの回転数の制御は 4pinタイプのファンを付けた時のみ有効です。
 2pinや 3pinタイプのファンは常にファンが動作します。

# Jetson Nano 冷却ファンの状態を取得
cat /sys/devices/pwm-fan/target_pwm
0
# 0なのでオフ

# Jetson Nano 冷却ファンの制御
# オフ
sudo sh -c 'echo 0 > /sys/devices/pwm-fan/target_pwm'

# 50%
sudo sh -c 'echo 128 > /sys/devices/pwm-fan/target_pwm'

# 100%
sudo sh -c 'echo 255 > /sys/devices/pwm-fan/target_pwm'

# 下記の方法でも冷却ファンの制御が可能
# オフ
echo 0 | sudo tee /sys/devices/pwm-fan/target_pwm

# 50%
echo 128 | sudo tee /sys/devices/pwm-fan/target_pwm

# 100%
echo 255 | sudo tee /sys/devices/pwm-fan/target_pwm
