2018/01/06

PIP機能付きの 4K対応の 4入力 1出力の HDMIセレクターを買ってみた、HDMI機器が複数有る場合に便利 PIP機能付きの 4K対応の 4入力 1出力の HDMIセレクターを買ってみた、HDMI機器が複数有る場合に便利

(ピクチャ イン ピクチャ機能付き 4K入力対応の 4入力 1出力 HDMI切り換え機 HDSFX0401P)

Tags: [パソコン周辺機器], [通信販売]




● PIP機能付きの HDMI切り換え機が有る事を知り買いました。

 ピクチャ イン ピクチャ機能付き 4K入力対応の 4入力 1出力 HDMI切り換え機 HDSFX0401P 2014_04_04

 普通の切り換え機でも便利に使えますが、PIP機能は Picture in Picture機能の略で、子画面でその他の画面の内容を確認できる機能です。
 PIP機能が有るのと無いのとでは使い勝手が段違いです。
 (複数のパソコンを同時に並列で使用している場合などの表示内容の確認に便利です。)

 4K 3D対応です。

 その他の PIP機能対応の HDMI切り換え機

HDMI切替器 4入力1出力 hdmi分配器 PIP機能付きリモコン付属 Xbox/PS3/PS4/Blu-ray/PC/ゲーム機/TVなど対応


ASIN: B06Y62FK72

Ewin HDMI切替器 4入力1出力セレクター PIP機能付き 4K 3D対応 リモコン付 1080P Apple TV/Chromecast Stick/Xbox One ゲーム機 液晶テレビ対応 (HDMI切替器 4K、ブラック) (HDMI切替器 4K)


ASIN: B01G71DCIW

HDMI切替器 4入力1出力 hdmiセレクタ PIP機能 4Kx2K/3D/1080p対応 IRリモコン付 自動切り替え


ASIN: B076BPZ5V6

4 ポートHDMI 4K X 2Kスイッチャー JPLINK入1出HDMIスイッチ1080P/HDMI 1.4a 3DとIR ワイヤレスリモート及びピクチャーインピクチャー(PIP) 機能に対応


ASIN: B06XC7B6V3

● HDMI-DVI変換ケーブルを使用すれば液晶ディスプレイの DVI入力も使えます

 HDMI-DVI変換ケーブルを使用すれば液晶ディスプレイの DVI入力も使えます。


Amazonベーシック HDMI-DVI 変換ケーブル - 1.8m (タイプAオス- DVI24pinオス)


ASIN: B014I8UQJY
 安心の Amazonベーシック



●なんだかんだで「マトリックス機能付き」の HDMI切り換え機を購入して使わなくなりました。

 液晶画面 2台とマトリクス機能付きの HDMI切り換え機の組み合わせは「最強」です。

2018/01/09
マトリックス切り替えと PIP機能付きの 4K対応の 6入力 2出力の HDMIセレクター、液晶画面 2台と使用で最強
マトリックス切り替えと PIP機能付きの 4K対応の 6入力 2出力の HDMIセレクター、液晶画面 2台と使用で最強

  マトリックス切り替えで液晶画面 2台に接続できて更にピクチャ イン ピクチャ機能付き HDMI切り換え機

 電源供給が不要な下記の切り換え機は平行して使用しています。

2016/12/20
4K対応の 3入力 1出力の HDMIセレクターを買ってみた、HDMI機器が複数有る場合に便利
4K対応の 3入力 1出力の HDMIセレクターを買ってみた、HDMI機器が複数有る場合に便利

  HDMI 1.4b仕様 4K入力対応の 3入力 1出力 HDMI切り換え機 AZHW381 Aoeyoo AY05V14

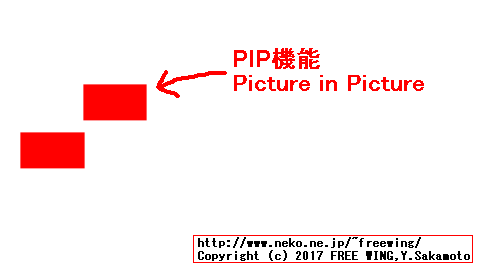

● 4K入力対応の 4入力 1出力 HDMI切り換え機 HDSFX0401P 2014_04_04の ピクチャ イン ピクチャ機能の表示具合

・4K入力対応の 4入力 1出力 HDMI切り換え機 HDSFX0401P 2014_04_04の ピクチャ イン ピクチャ機能の表示具合
4K入力対応の 4入力 1出力 HDMI切り換え機 HDSFX0401P 2014_04_04の ピクチャ イン ピクチャ機能の表示具合
 実際に PIP窓を画面表示して、お絵かきソフトで PIP窓の表示位置を赤くしました。
 中央寄りに飛び出ているのは「選択中」の画面を意味します。

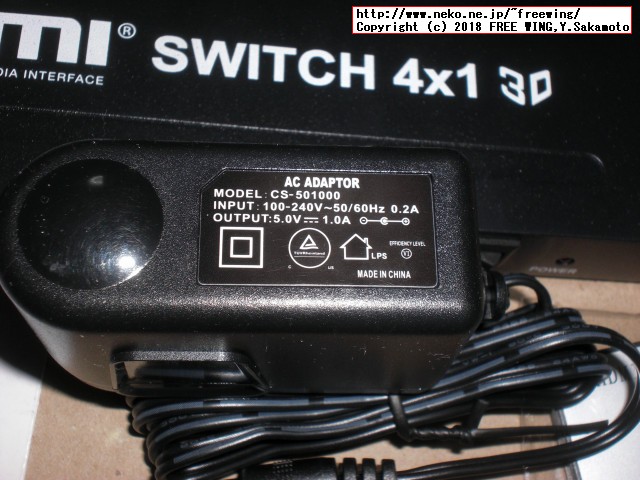

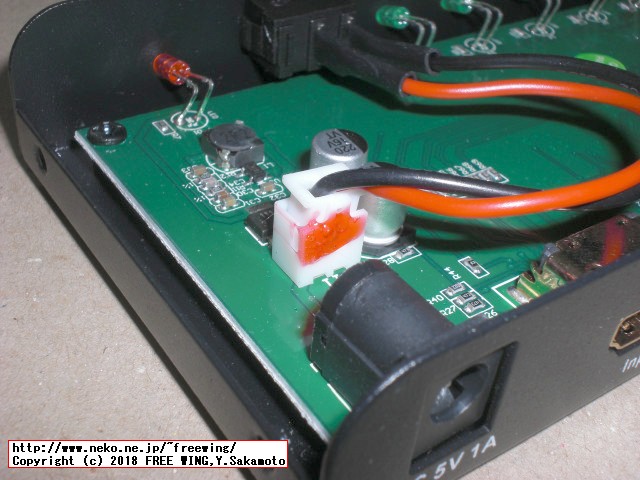

 ※ +5Vの電源供給が必要です。


● ピクチャ イン ピクチャ機能付き 4K入力対応の 4入力 1出力 HDMI切り換え機 HDSFX0401P 2014_04_04

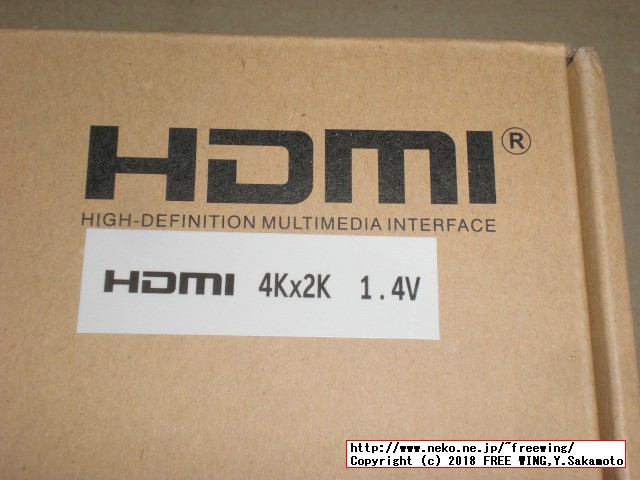

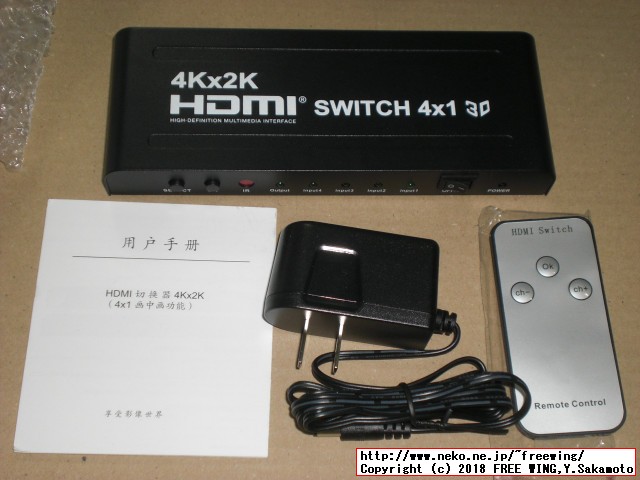

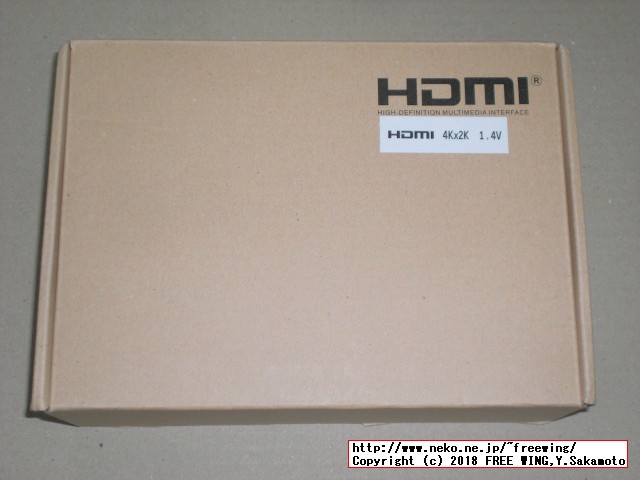

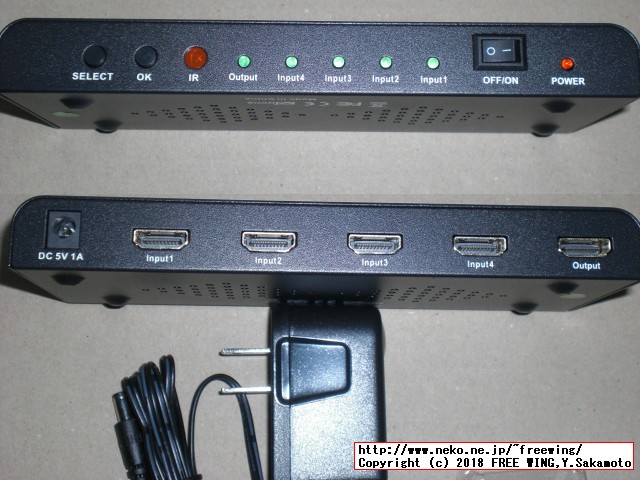

・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P

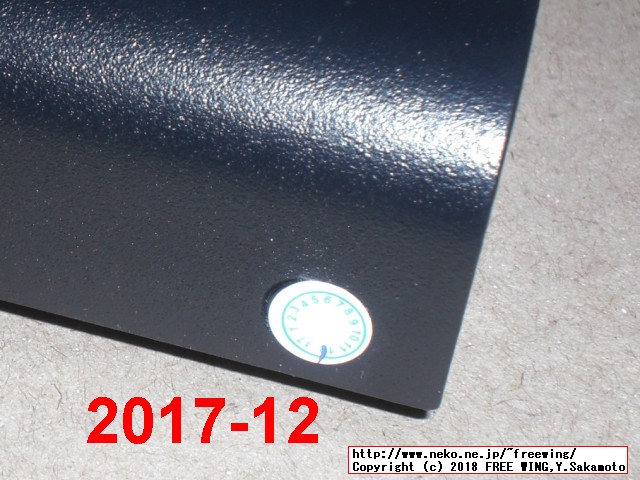

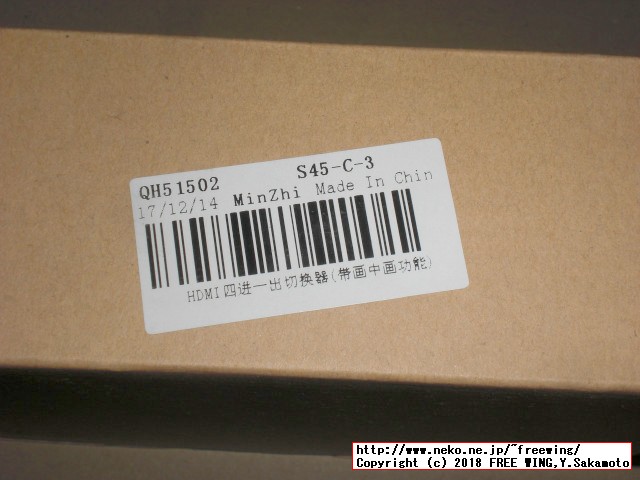

 検品シール 2017年 12月

・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P

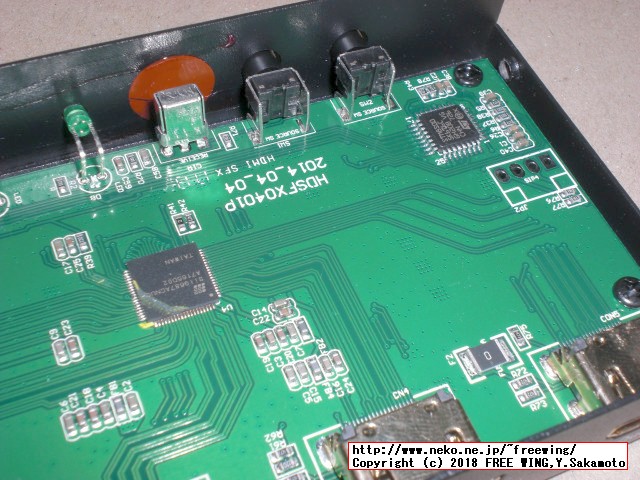

 HDMI HDSFX0401P 2014_04_04
 基板製造ロット 2017年 13週

・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 HDSFX0401P

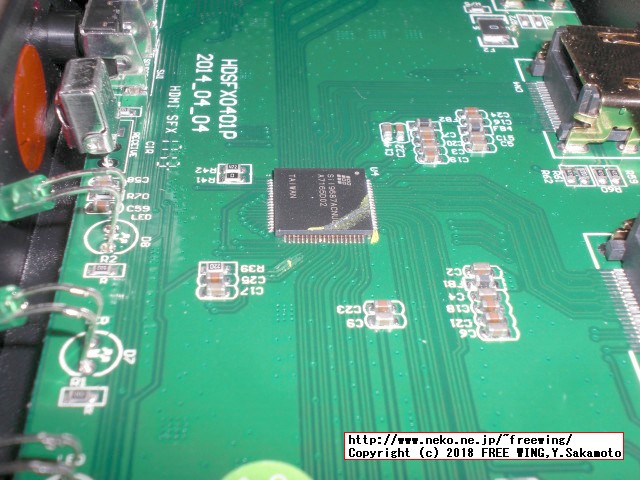

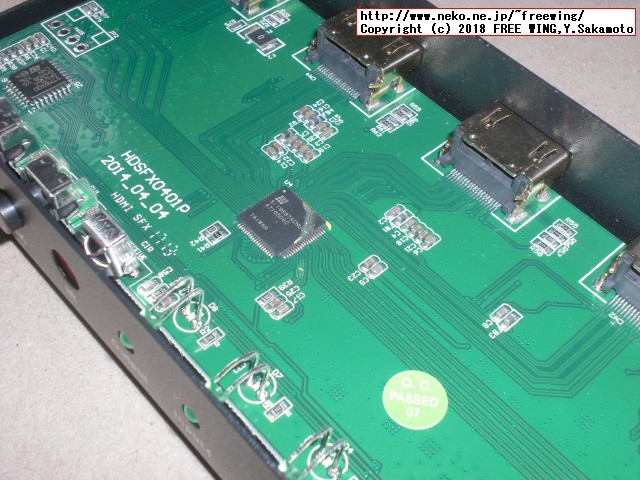

 Silicon Image SiI9687ACNUC NSW563D HDMI Selector Port Processor(現 Lattice Semiconductor、ラティスセミコンダクターが Silicon Image社を約 6億ドルで買収)

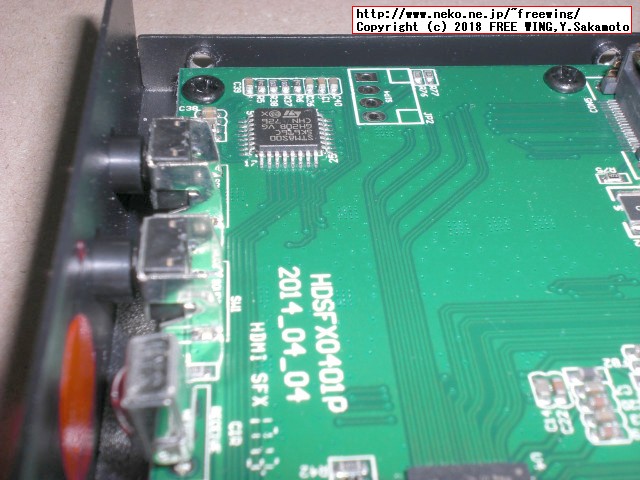

 STMicroelectronics STM8 STM8S005K6T6C 8ビットマイクロコントローラ - MCU 8-bit
 ※デートコードの 726から 2017年の 26週以降の製造と思われます。

 SiI9687A Port Processor - The SiI9687A HDMI port processor delivers four HDMI inputs with fast InstaPort S port switching to DTVs and other consumer electronic devices. 4 port 300 MHz HDMI 1.4 Port Processor w/ InstaPort, ARC, MHL, InstaPrevue

HDMIの“切替”を速くする「InstaPort」とは?
HDMI入力のプレビューをPinP表示できる「InstaPrevue」- Silicon Imageが開発
 Silicon Imageは7日(米国時間)、テレビなどの映像表示画面に、ピクチャ・イン・ピクチャでHDMIの各入力のプレビュー映像を表示できる「InstaPrevue」を発表した。
 プレビュー画面の場所や大きさは、搭載するテレビやAVアンプなどの製造メーカーが設定できる。(2011年 9月 9日)
 ※それならば、もっと大きめに表示してよ!
