[NEW] 2021/07/11

Seagate USB 3.0接続の Expansion ポータブル HDDの分解方法を写真で解説 Seagate USB 3.0接続の Expansion ポータブル HDDの分解方法を写真で解説

(分解して中身の ST5000LM000を取り出して内臓 HDDとして Lenovo ThinkCentre M75sに増設して使用します)

Tags: [パソコン周辺機器], [通信販売], [SSD、HDD、DVD]





● Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gに 5TBの HDDを増設する方法!

 今回は 2.5インチの 5TB HDDを SATAポートに増設します。

 Seagateのポータブル HDDを分解して 5TBの HDDを取り出します。


● USB 3.0接続の 5TBの大容量ポータブル HDD Seagate STEA5000402を購入してみた

 Seagate Expansionポータブル・ハードディスク・ドライブ STEA5000402 5TB
Seagate Expansionポータブル・ハードディスク・ドライブ

 中身は 15mm厚の Seagate 2.5 SATA HDD 5TB ST5000LM000
Model : ST5000LM000-2AN170
Firmware : 0001


[NEW] 2020/12/12
Seagate USB 3.0接続の 5TBの大容量ポータブル HDDを購入してみた、中身は ST5000LM000
Seagate USB 3.0接続の 5TBの大容量ポータブル HDDを購入してみた、中身は ST5000LM000

  常時接続用の大容量 HDDとして外付けポータブル 5TB HDDを買ってみた SMR記録技術 ST5000LM000

今回購入


Seagate Expansion Portable HDD 2.5” 【データ復旧3年付】 5TB 【PS5/PS4】動作確認済 TV録画対応 3年保証 外付HDD 2.5" STEA5000402
ASIN: B07TNVBLNT

Seagate Backup Plus ポータブルHDD 【PS5/PS4】動作確認済み 5TB 赤 バックアップソフト付 3年保証 STHP5000403
ASIN: B07P6TBM5Z

ADATA 2.5インチ ポータブルHDD 11.5mm スリムタイプ USB3.0対応 1TB ブラック AHV620S-1TU3-CBKEC
ASIN: B079PKWLPS

※ ATADA製も中身獲り用として最適

 Seagate製の USB接続の外付け HDDの良い所は分解して中身を取り出せば通常の SATA接続の HDDとして使える所。
 Western Digital製や TOSHIBA製(東芝製)の USB接続の外付け HDDは中身の HDDが USB接続専用の物になっていて、SATA接続ができません。


● USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説

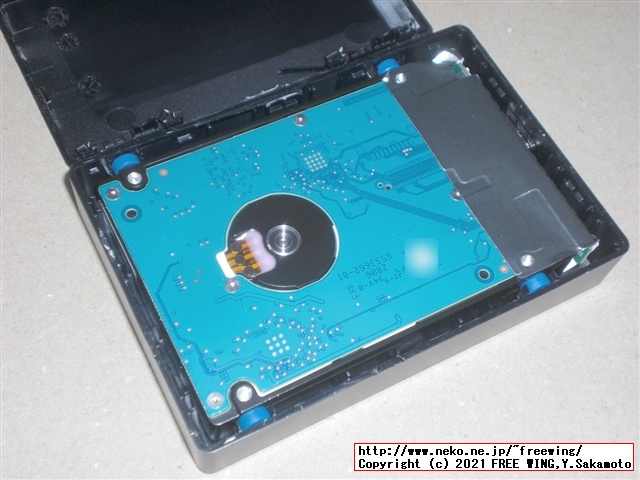

 上ブタを取れば、そのまま中身の SATA HDDが取り出せます。

・USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説
USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説

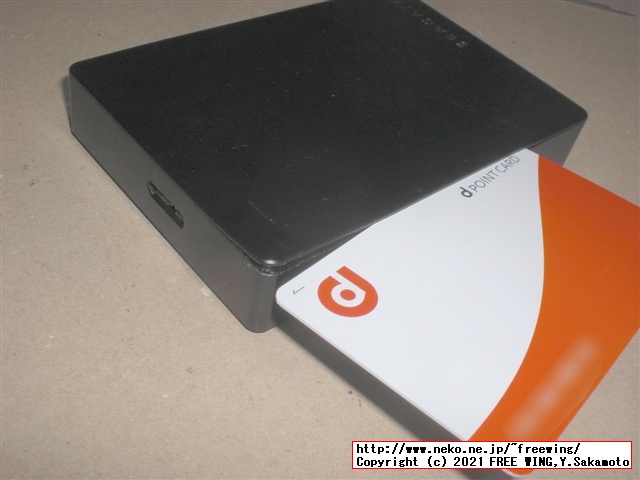

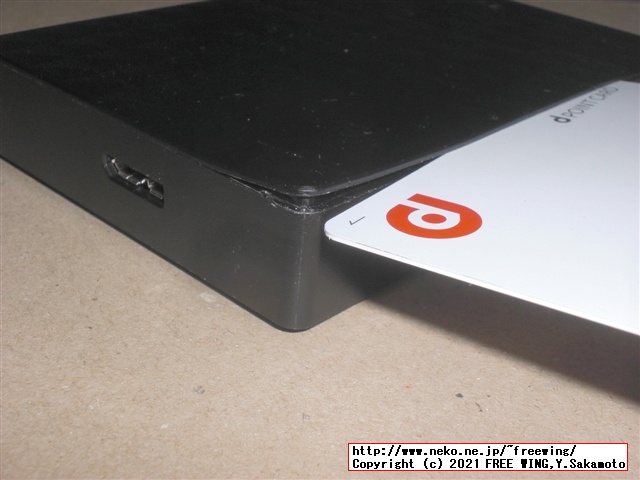

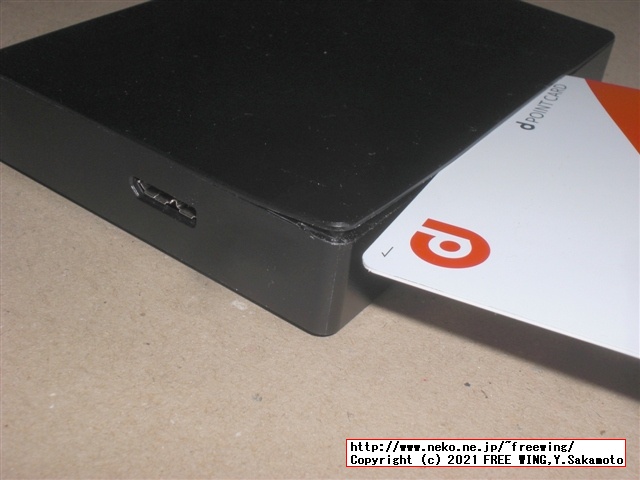

 上側のフタと筐体の隙間に薄いカードを差し込んでスキマを開けます。

USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説


USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説


USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説


USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説


USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説

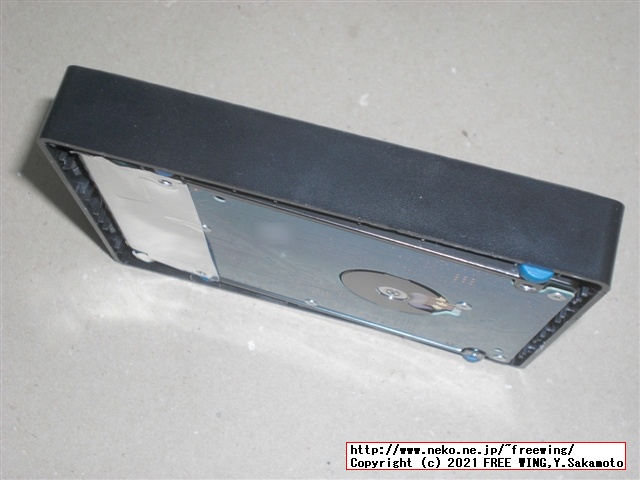

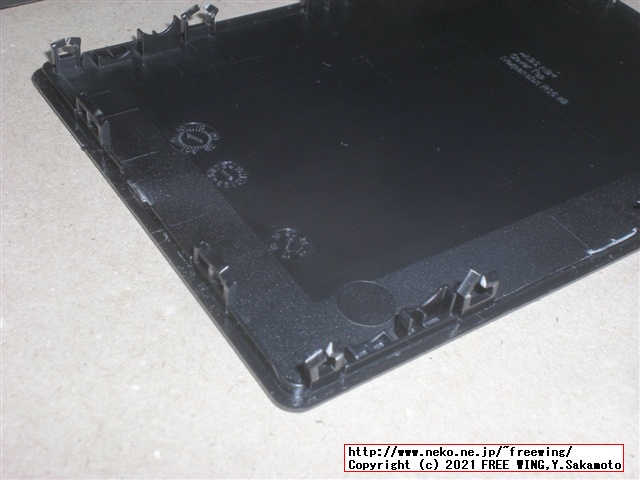

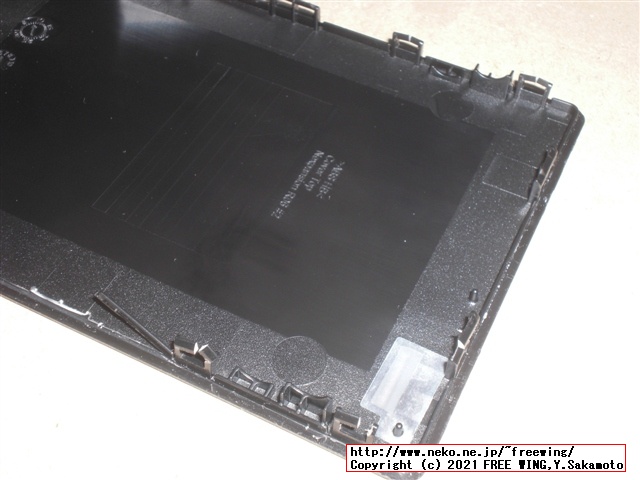

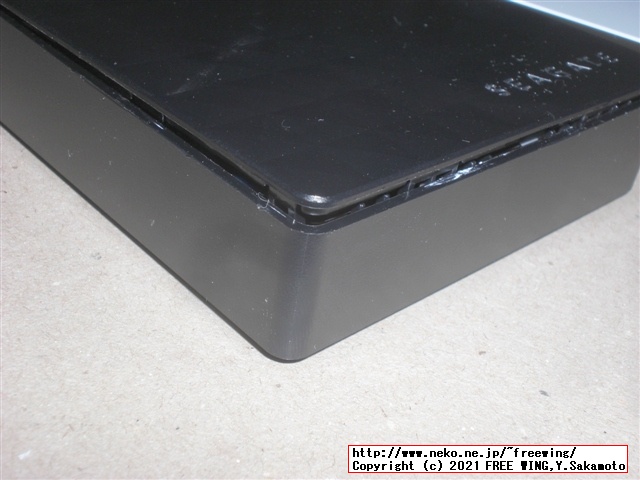

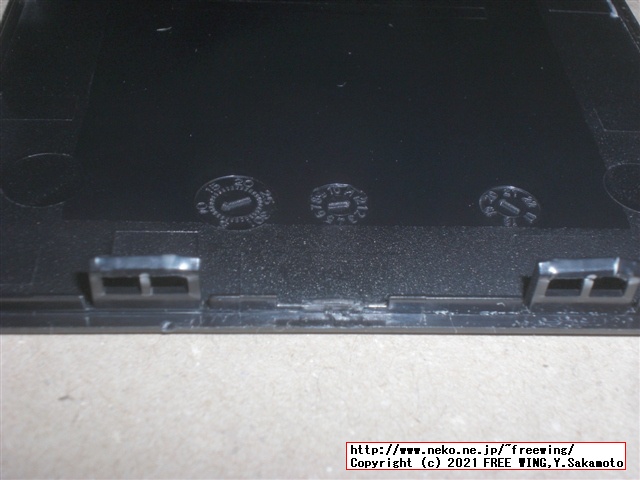

 上ブタの固定用のツメは「破壊」されるので再利用はフタをテープで止める等の処置が必要です。

USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説


USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説


USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説

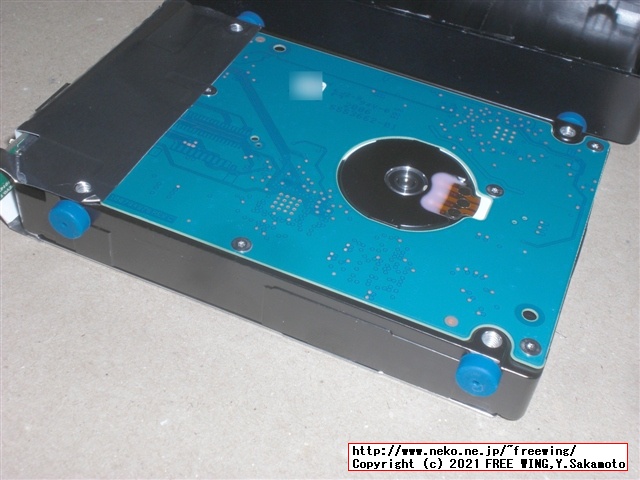

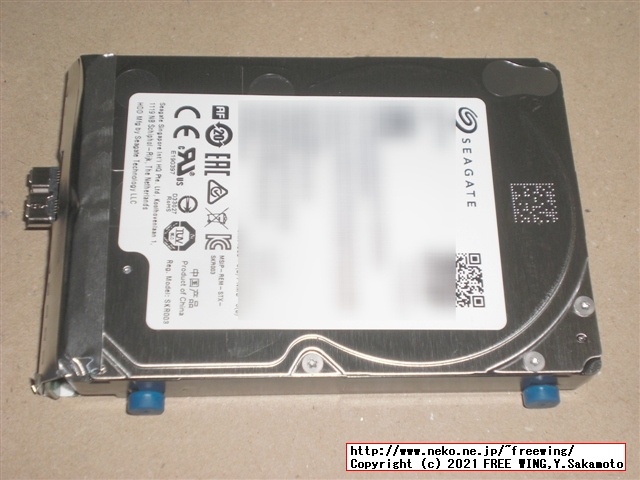

 そのまま HDDをスライドすれば筐体から取り出せます。

USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説



・USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説
USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説


USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説


USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説


USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説


USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説


USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説

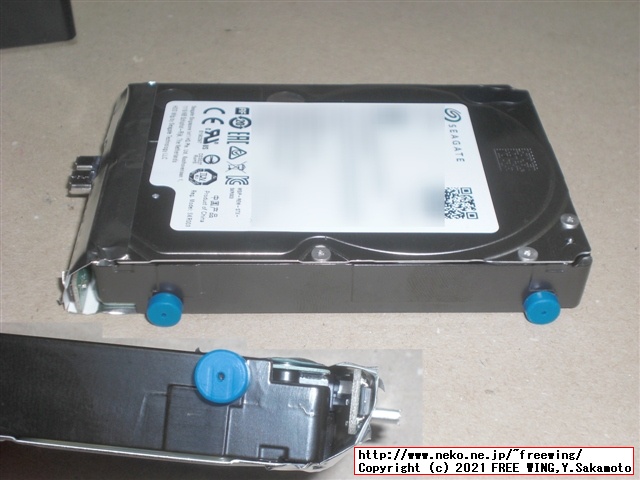

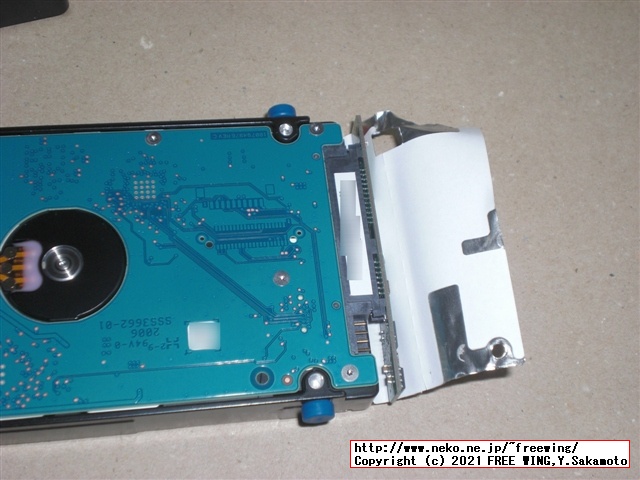

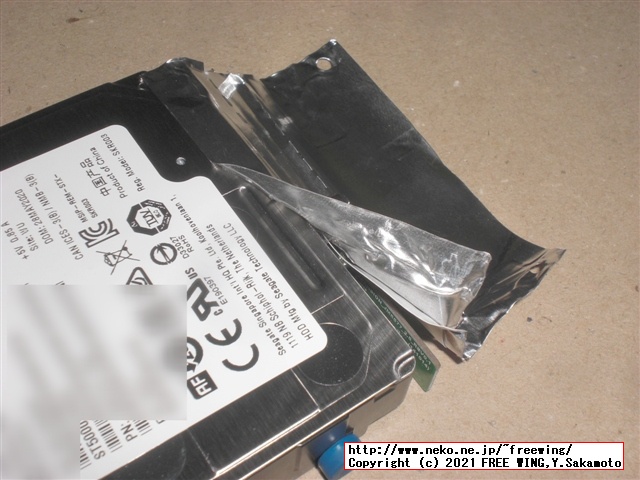

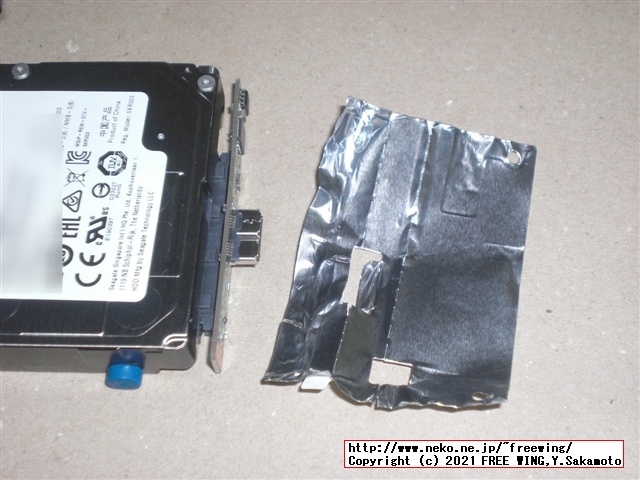

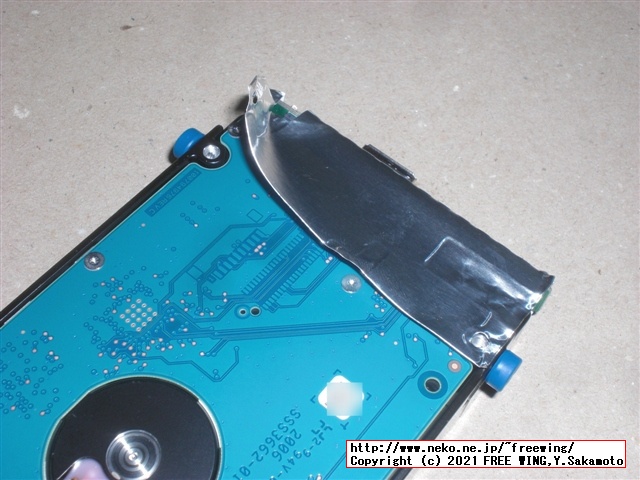

 USB SATA変換基板の固定のシールを剥がして、、、

USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説


USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説


USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説


USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説

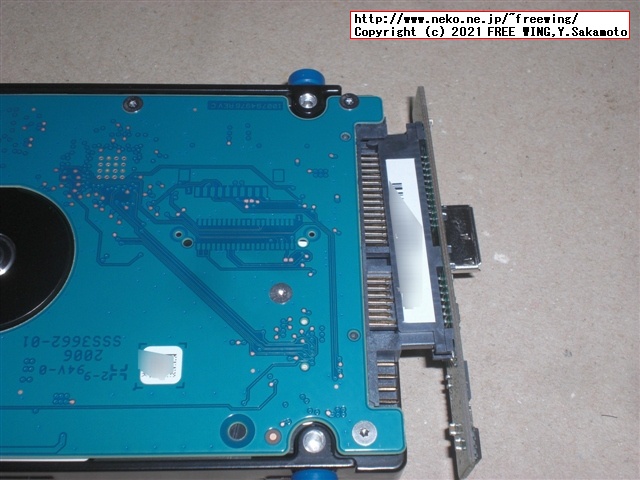

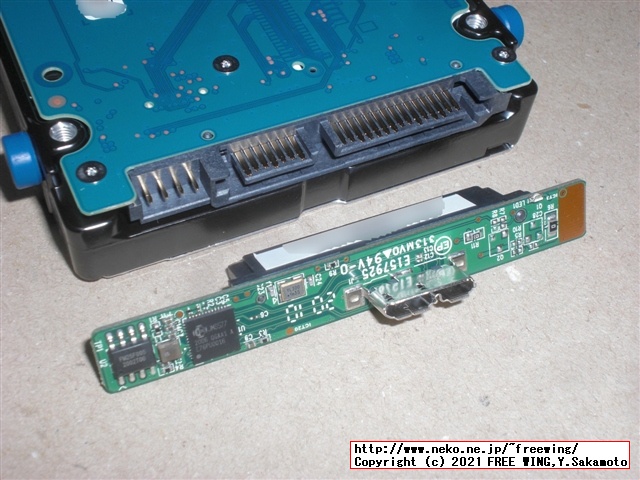

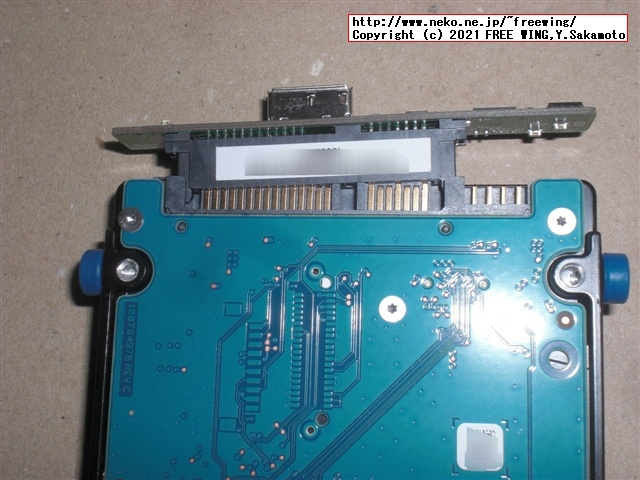

 USB SATA変換基板を HDD本体から取り外します。

・USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説
USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説


USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説


USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説

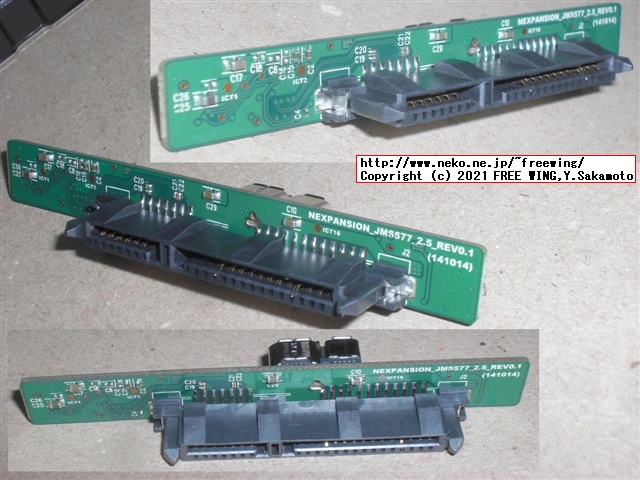

 JMicron JMS577 SATA-USB Bridge Controller

JMicron USB - SATA-USB Bridge Controller - Products - JMicron - Leading the storage revolution

USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説


USB 3.0接続の 5TBの大容量ポータブル HDD Seagate Expansion STEA5000402の分解方法を写真で解説

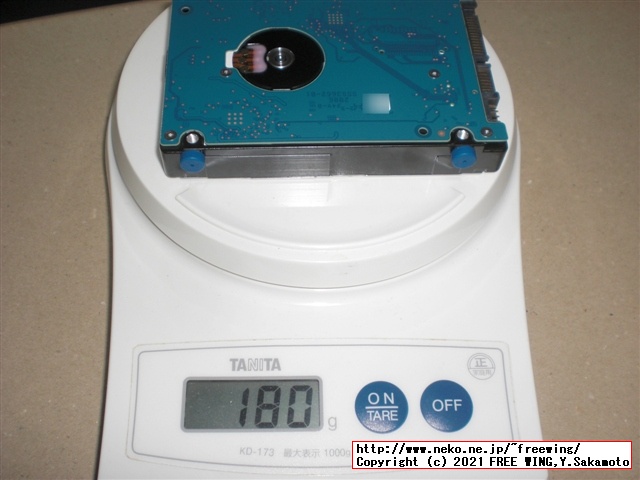

 Seagate 2.5 SATA HDD 5TB ST5000LM000 重量 180g


● Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gに 5TBの HDDを増設する方法!

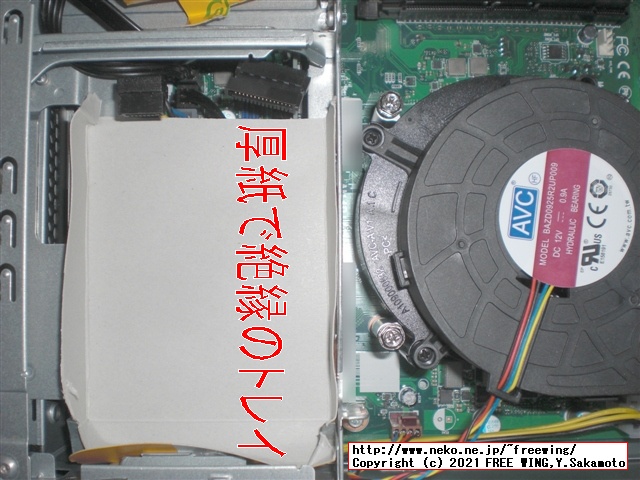

 厚紙で HDDトレイを作成し、そこに HDDを増設します。

・Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gに 5TBの HDDを増設する方法!
Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gに 5TBの HDDを増設する方法!

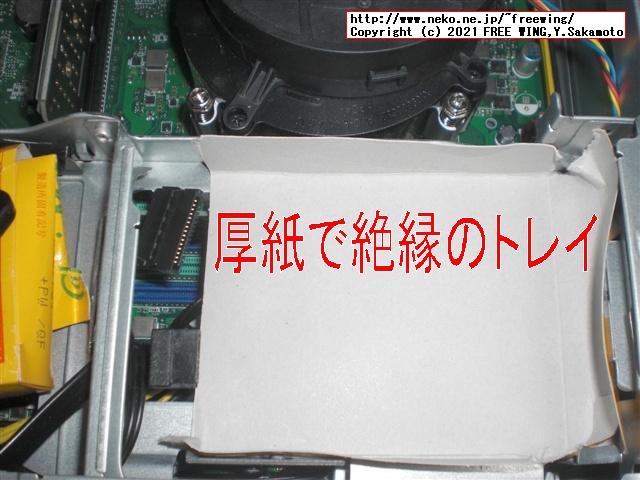

 厚紙で HDDトレイを作成し、そこに HDDを増設します。

Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gに 5TBの HDDを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gに 5TBの HDDを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gに 5TBの HDDを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gに 5TBの HDDを増設する方法!

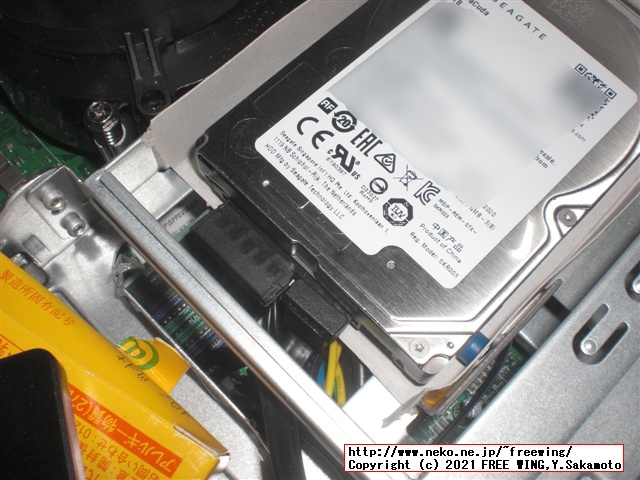

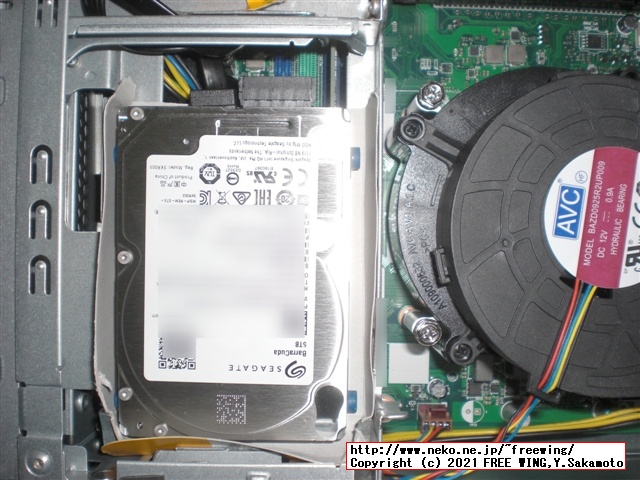

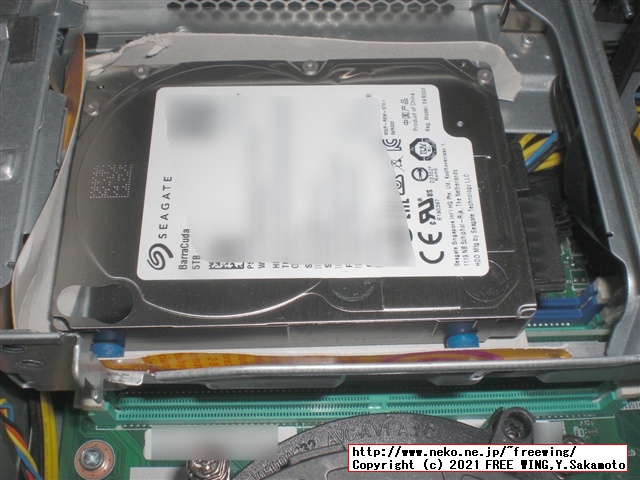

 2.5インチ 5TBの SATA HDDを増設できた!
