[NEW] 2021/03/24

【アーチーチー】Samsung製 NVMe SSDの超絶な爆熱に驚いた! 76度!【アーチー】 【アーチーチー】Samsung製 NVMe SSDの超絶な爆熱に驚いた! 76度!【アーチー】

(SSDに放熱対策は必須なのを再認識!特に Samsung製の NVMe SSDは 110度を越える物も有るので絶対に必要!)

Tags: [ベアボーン], [Windows PC], [Hackintosh]





● 【アーチーチー】Lenovo M75sに付属の Samsung製 NVMe SSDの爆熱に驚いた! 76度!【アーチー】

 SSDに放熱対策は必須なのを再認識!特に Samsung製の NVMe SSDは 70度を越えるので絶対に必要!

 Samsung製 NVMe SSDは爆熱になり冷却が必須なので要注意です!

 Lenovo M75sで 128GB M.2 SSDを選択したら Samsung製の M.2 NVMe SSDが入っていました。

Samsung M.2 NVMe SSD PM991 128GB MZALQ128HBHQ

Samsung PM991 MZVLQ128HBHQ Spec
ModelPM991
InterfacePCIe Gen3 x4
F/FM.2
Capacity128GB
Seq. Read2000 MB/s
Seq. Write1000 MB/s
Ran. Read64K IOPS
Ran. Write 220K IOPS
Product StatusMass Production(量産中)
MTBF1500000 hours
Endurance (TBW)不明

 それで、これを取り外して 512GBの物と交換し、この 128GBの物は PCIeスロットに差す NVMe変換基板に装着して使用しました。

 Lenovo M75sに取り付けの場合は SSD基板の上下に十分な空間があるので 128GBに標準装備の放熱板を装着できますが、NVMe変換基板の場合は SSD基板と変換基板の隙間が狭いので放熱板を装着できません。

 そして放熱板を装着しないでギガ単位のファイルをコピーした所、偶然に見た CrystalDiskInfoの温度表示が 70度を超えていて死ぬほどビックリしました!!

 そう言えば以前に Samsung製の mSATAの 512GBを買った時も同じ様に非常に高い温度になった事を思い出しました。

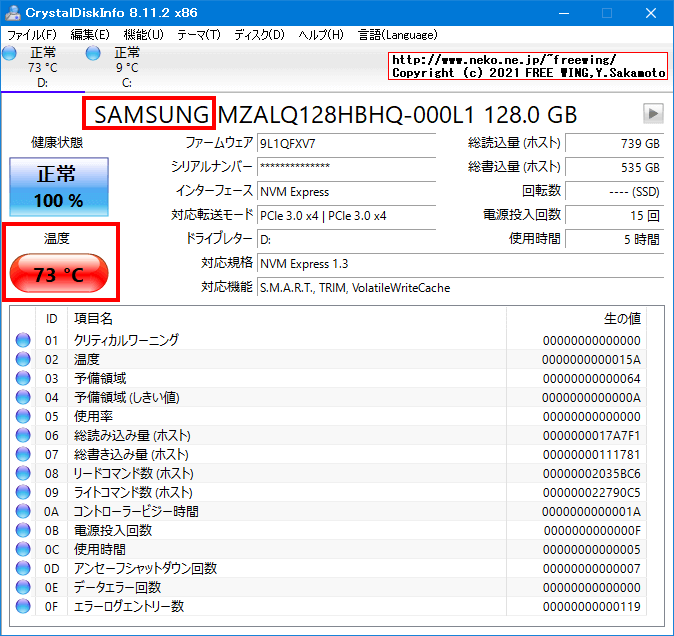

・Samsung製 NVMe SSDの爆熱に驚いた!偶然に見た CrystalDiskInfoの温度表示が 70度を超えていて死ぬほどビックリ!!
Samsung製 NVMe SSDの爆熱に驚いた!偶然に見た CrystalDiskInfoの温度表示が 70度を超えていて死ぬほどビックリ!!

 検証の為 CrystalDiskMarkのベンチマークをした所、読み込み時に 64度、書き込み時に 76度になる事が分かりました。

 ちなみに比較参照として M75qに付属していた Western Digital製 SN520 SDAPMUW-128Gで測定した所、放熱板が無くても書き込み時に 55度までの温度上昇でした。

Western Digital PC SN520 NVMe SSD サポート情報

Western Digital WDC PC SN520 SDAPMUW-128G-1001 Spec
ModelSN520
InterfacePCIe Gen3 x2 NVMe v1.3
F/FM.2
Capacity128GB
Sequential Read up to (MB/s)1500
Sequential Write up to (MB/s)800
Random Read up to (IOPS)95K
Random Write up to (IOPS)90K
MTTFUp to 1.752M hours
Endurance (TBW)100

 と言う訳で Samsung製の SSDは冷却が必須との知見を得ました。
 (温度が高い状態は製品の性能や寿命に影響します)

 Samsung M.2 NVMe SSD 950 PROは 90度以上になります。
 Samsung M.2 NVMe SSD 970 PROは 110度を超えます!!ここまで来ると異常では?

 ※ 物理的に放熱板の取り付けが難しい場合は熱伝導シートを貼るだけでも効果は有ります。
Samsung PM991 128GB放熱板無し放熱板有り
読み込み時64度36度
書き込み時76度47度
 ※ 筐体内部、ファン回転無し、無風状態
 無風状態でも放熱板が有ると温度が約 30度も低くなって全然違う!!

WD SN520 128GB放熱板無し
読み込み時54度
書き込み時55度

● Samsung PM991 128GB 放熱板無しの CrystalDiskMarkベンチマーク時の温度変化の動画
Samsung M.2 NVMe SSD PM991 128GB MZALQ128HBHQ No Heatsink become Danger High Temperature

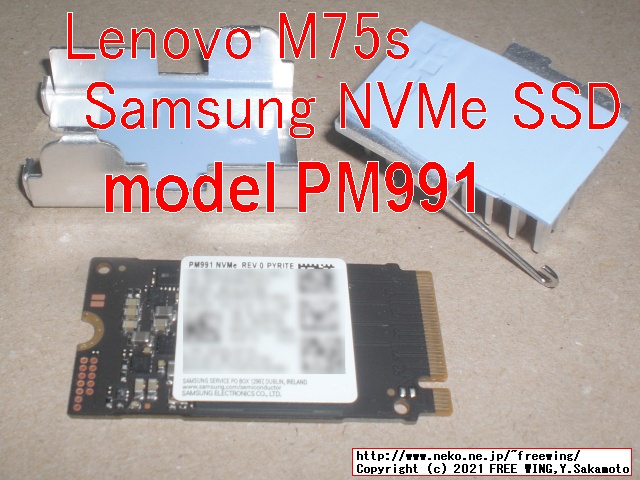

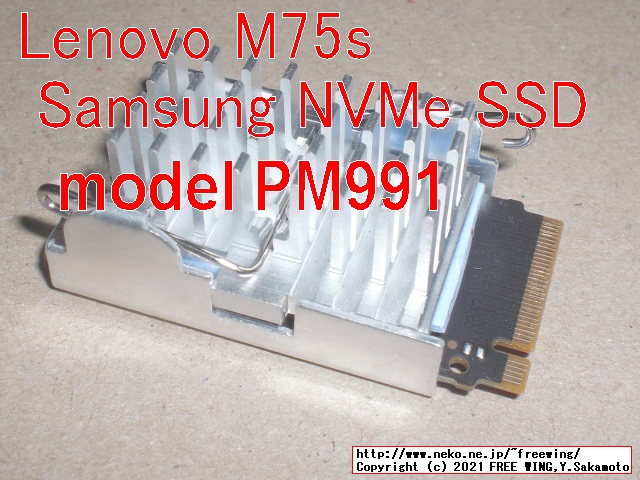

・Samsung PM991 MZVLQ128HBHQ
Samsung PM991 MZVLQ128HBHQ



● Samsung PM991 128GB 放熱板有りの CrystalDiskMarkベンチマーク時の温度変化の動画
Samsung M.2 NVMe SSD PM991 128GB MZALQ128HBHQ With Heatsink Safety Temperature


・Samsung PM991 MZVLQ128HBHQ
Samsung PM991 MZVLQ128HBHQ



● Western Digital WDC SN520 128GB 放熱板無しの CrystalDiskMarkベンチマーク時の温度変化の動画
Western Digital M.2 NVMe SSD SN520 SDAPMUW-128G No Heatsink Temperature while CrystalDiskMark

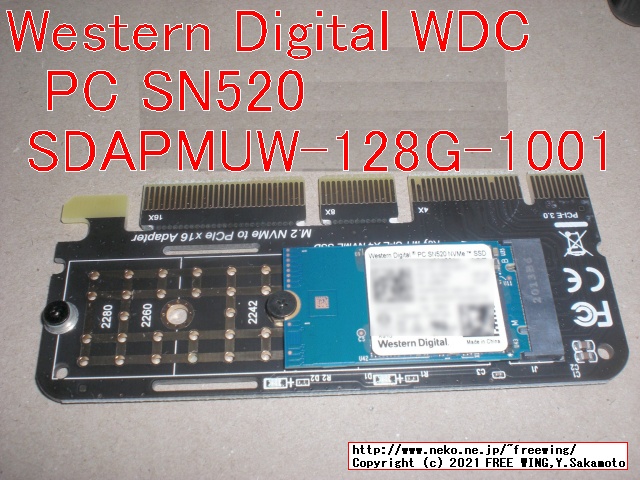

・Western Digital WDC PC SN520 SDAPMUW-128G-1001
Western Digital WDC PC SN520 SDAPMUW-128G-1001




● NVMe用の放熱板は Amazonでも売っています

今回購入

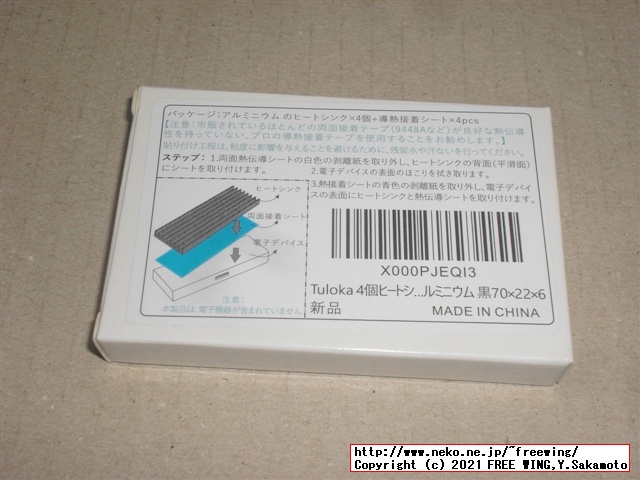

Tuloka 4個ヒートシンク 導熱接着シート4pcs付き 熱暴走対策 冷却ラジエーターフィンCPU ICチップ 回路基板 LEDアンプに適用 アルミニウム 黒 70mm×22mm×6mm
ASIN: B07JDPLYJ6

Tuloka ヒートシンク4個入り 70mm×22mm×6mm 導熱接着シート4pcs付き 熱暴走対策 冷却ラジエーターフィンCPU ICチップ 回路基板 LEDアンプに適用 アルミニウム シルバー
ASIN: B07GSMPVT5

Dotoy ヒートシンク 冷却フィン アルミ 放熱板 66×21×6mm 接着シート付き ヒートクーリングフィン アルミ二ウム M.2 SSD用ヒートシンク 2個セット
ASIN: B07FXZ67C3

長尾製作所 M.2 SSD用ヒートシンク SS-M2S-HS01
ASIN: B06XK3Z1RK

ELUTENG M.2 2280ヒートシンク 冷却ラジエータ 20mm冷却ファン付き NVMe M.2 SSD ヒートシンク用放熱 デュアルラジエーター SSDクーラー M.2冷却フィン 熱暴走対策 使用簡単 超静音
ASIN: B08MVLK9HB
 ※ 色が黒い方が放熱性能(放射率)が良いと言う都市伝説っぽいものがあるので「黒」を買いました。

アルミ
表面状態放射率(代表値)
アルマイト処理0.8
黒色アルマイト処理0.95

材質熱伝導率
アルミニウム236
403
空気(乾燥)0.0241

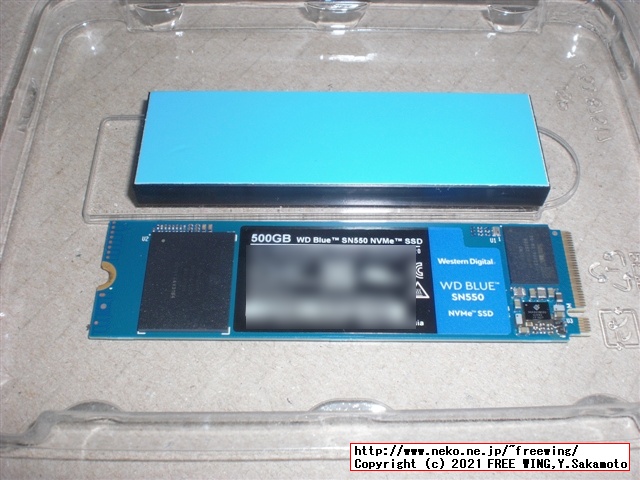

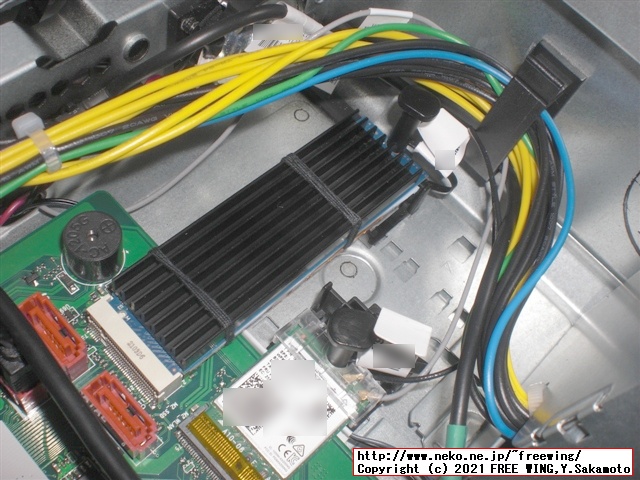

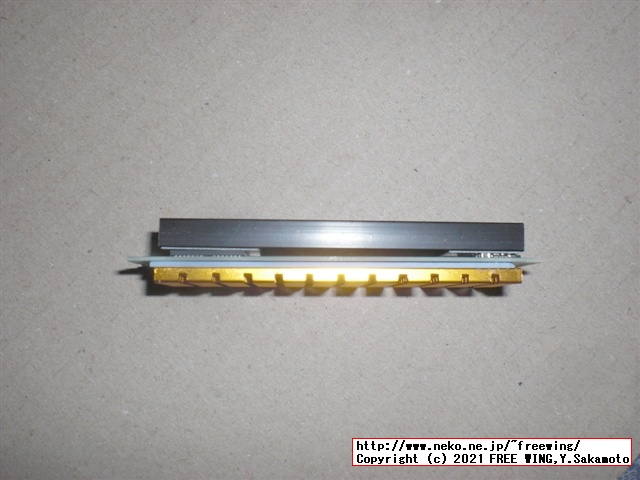

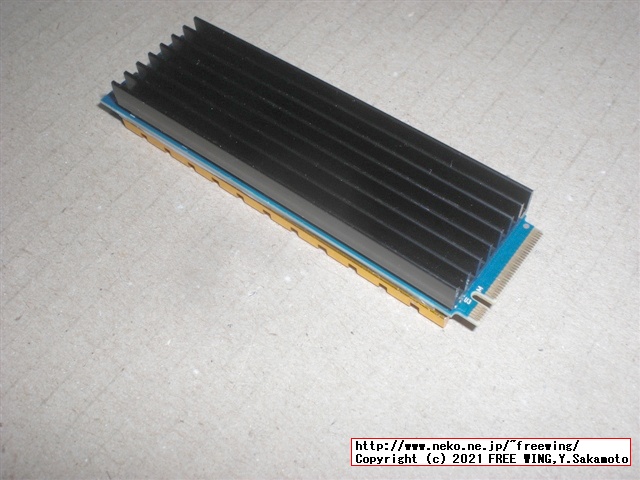

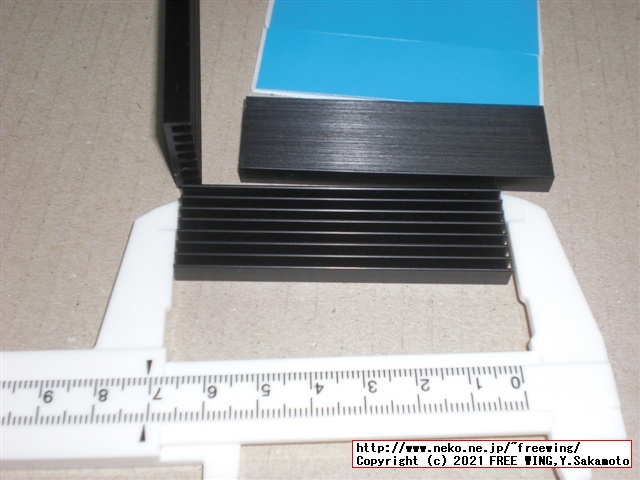

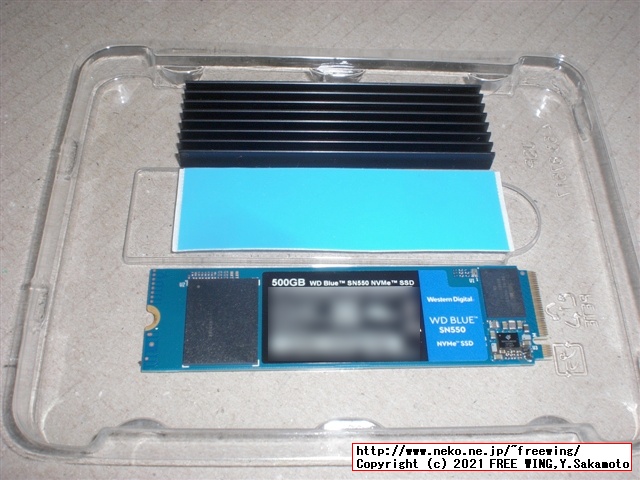

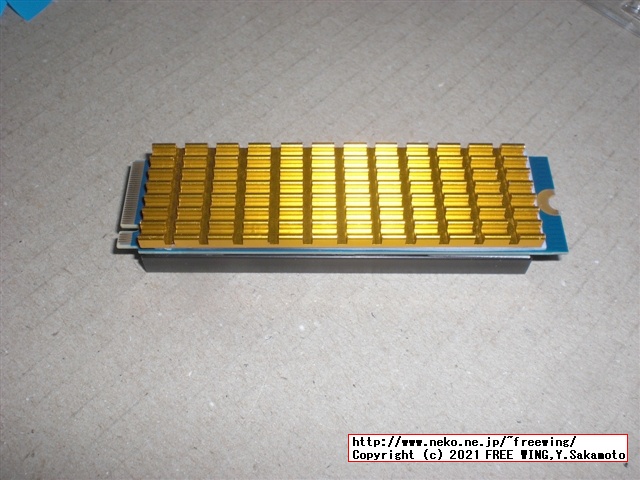

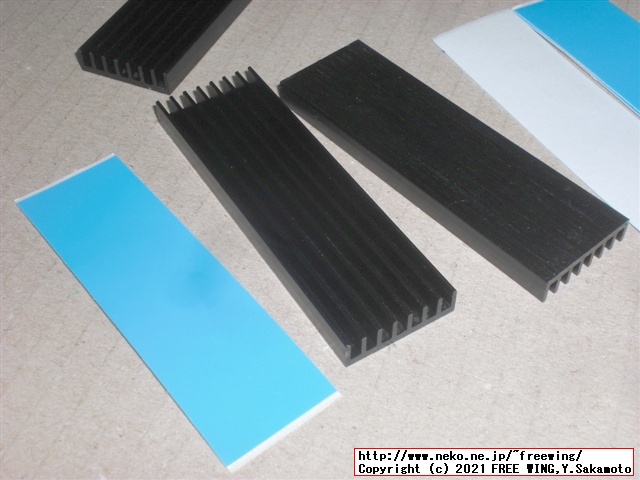

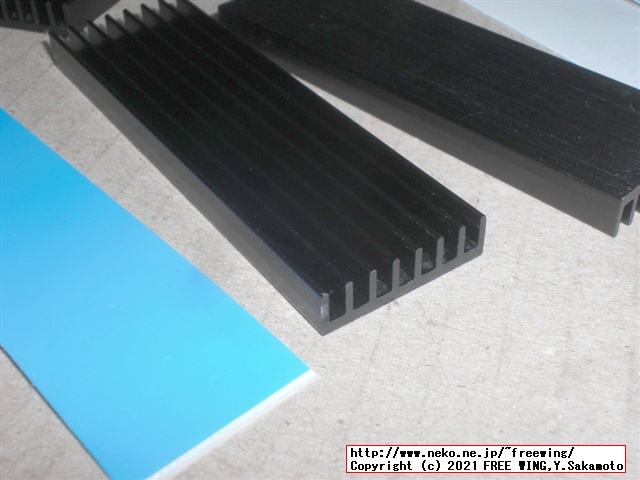

・M2 NVMe SSD用のヒートシンク
M2 NVMe SSD用のヒートシンク


M2 NVMe SSD用のヒートシンク


M2 NVMe SSD用のヒートシンク


M2 NVMe SSD用のヒートシンク


M2 NVMe SSD用のヒートシンク


M2 NVMe SSD用のヒートシンク


M2 NVMe SSD用のヒートシンク


M2 NVMe SSD用のヒートシンク


M2 NVMe SSD用のヒートシンク


M2 NVMe SSD用のヒートシンク





Tags: [ベアボーン], [Windows PC], [Hackintosh]
