[NEW] 2022/10/24

Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きして復活させる方法 Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きして復活させる方法

(Lenovo ThinkCentre M75s Small Gen2 Recovery BIOS with CH341A SPI EEPROM BIOS Programmer)

Tags: [ベアボーン], [Windows PC], [Hackintosh]




● 2022/12/27追記

 Lenovoのダウンロードページで「互換性の確認」として製品のシリアル番号の入力を要求する様になりました。

 機種の取り違えのトラブルが多発したのでしょうか?

 でも BIOS更新のプログラムは更新プログラム内に該当機種かの機種判定を入れておくべき。
 (元々入ってるかもしれないが Lenovoなので侮れない)

 ※ シリアル番号を入れなくてもダウンロードは可能です。

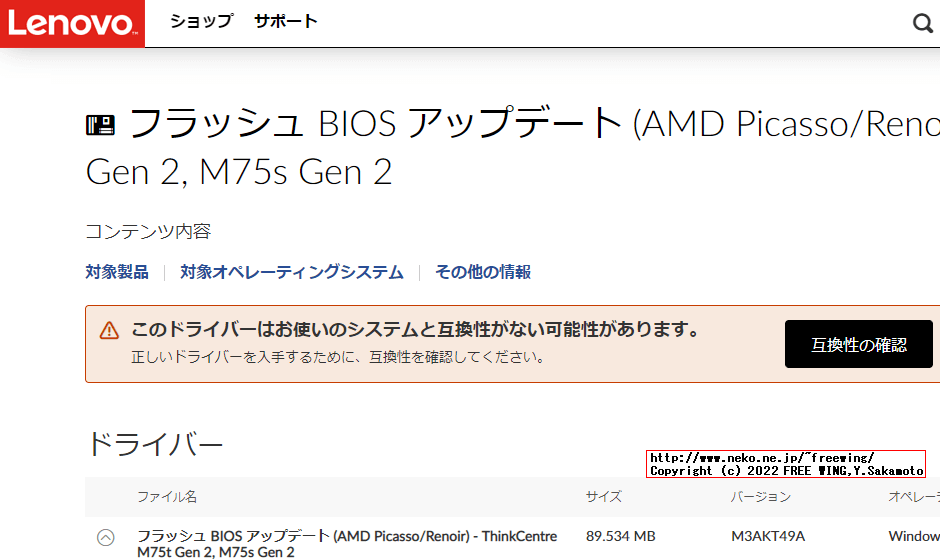

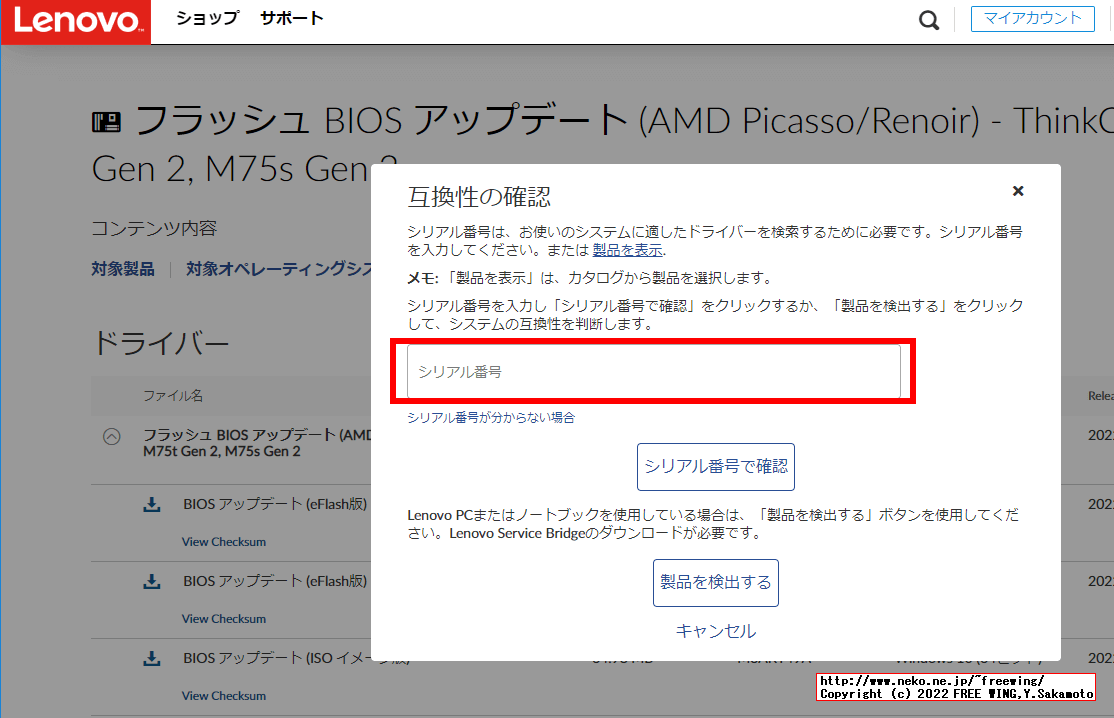

・Lenovoのダウンロードページで「互換性の確認」として製品のシリアル番号の入力を要求する様になりました
Lenovoのダウンロードページで「互換性の確認」として製品のシリアル番号の入力を要求する様になりました


Lenovoのダウンロードページで「互換性の確認」として製品のシリアル番号の入力を要求する様になりました




● Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする

 Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗してしまいました。

 Lenovo ThinkCentre M75s Small Gen2 BIOS Recovery with CH341A SPI EEPROM BIOS Programmer

フラッシュ BIOS アップデート (AMD Picasso/Renoir) - ThinkCentre M75t Gen 2, M75s Gen 2
 M3AKT49A 2022年 10月 3日
 m3ajt49usa.zip
 IMAGEM3A.ROM 16777216 bytes = 16MB

 Lenovo ThinkCentre M75s Small Gen2は BIOS chipに Macronix MX25U12872Fを使用しています。
 そして MX25Uは +1.8Vのデバイスです!

Macronix Serial NOR Flash MX25U12872F

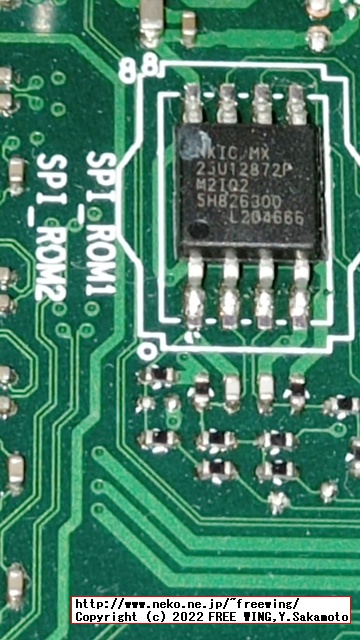

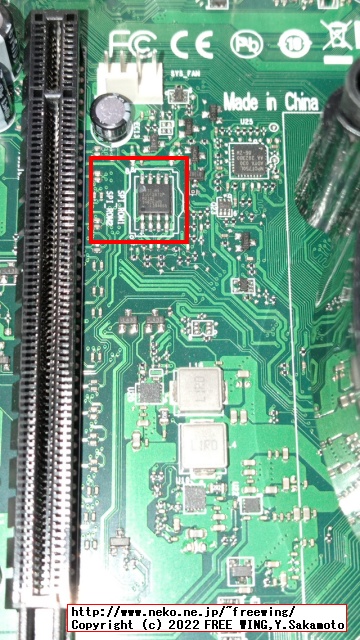

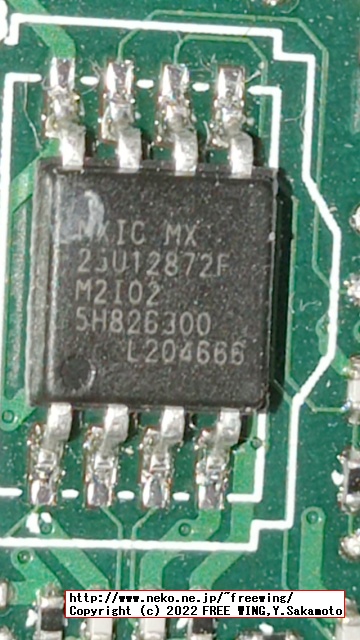

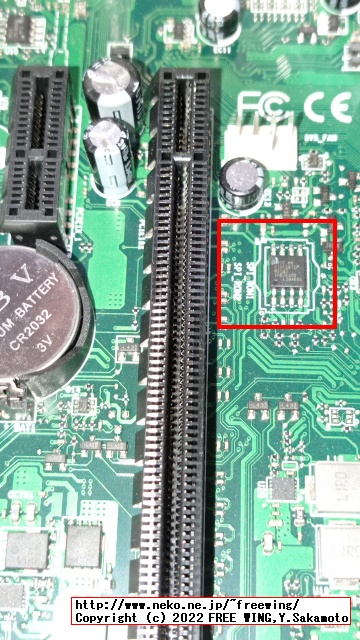

・Lenovo ThinkCentre M75s Small Gen2 BIOS chip Macronix MX25U12872F
Lenovo ThinkCentre M75s Small Gen2 BIOS chip Macronix MX25U12872F


Lenovo ThinkCentre M75s Small Gen2 BIOS chip Macronix MX25U12872F


Lenovo ThinkCentre M75s Small Gen2 BIOS chip Macronix MX25U12872F


Lenovo ThinkCentre M75s Small Gen2 BIOS chip Macronix MX25U12872F


Lenovo ThinkCentre M75s Small Gen2 BIOS chip Macronix MX25U12872F

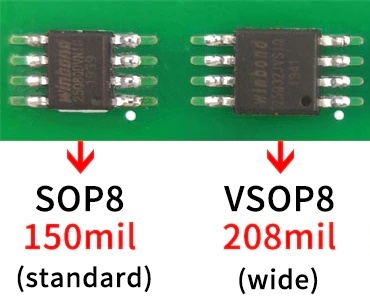

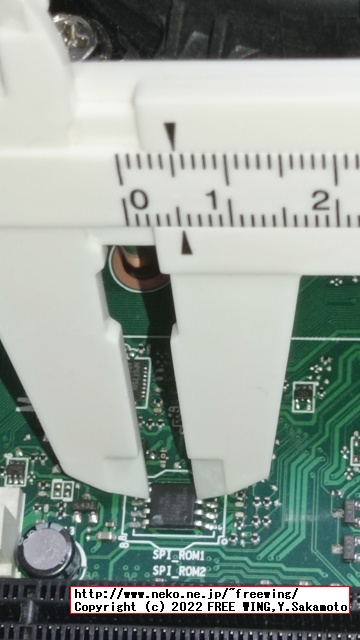

 VSOP8 SOP-8 8-pin SOP 200mil

・VSOP8 SOP-8 8-pin SOP 200mil
VSOP8 SOP-8 8-pin SOP 200mil


 1インチ = 1000milです。


● Lenovo M75sの BIOSを根性焼きで復活する方法

 CPUが AMD系の場合は ROM焼き時に CPUを引っこ抜く必要があるっぽい。超面倒!
 >> CPUを引っこ抜くのが面倒なので BIOSの ROMチップを取って焼きました。

 根性焼きで無事に復活しました。

 根性焼きの手順
 ROMライタの準備
 1) 1.8V対応の CH341A ROMライタを購入する

[NEW] 2022/10/24
パソコンの BIOS焼きに失敗したので WCH CH341Aを使って BIOSを復活させるが ROMチップが 1.8Vだった件
パソコンの BIOS焼きに失敗したので WCH CH341Aを使って BIOSを復活させるが ROMチップが 1.8Vだった件

  WCH CH341A ROM Writerで 1.8V系の EEPROM MX25を使う方法、NXP ALVC164245、YF08E TXS0108E等

 2) ROMライタのアプリ AsProgrammer_2.0.3a.zipをダウンロードして解凍する
nofeletru / UsbAsp-flash

 BIOS ROMの取り外し
 3) Lenovo M75sの電源を抜いて、基板上のリチウム電池を取り外す
 4) Lenovo M75sの基板から BIOS ROMの ICチップを取り外す(MX25U12872F)

 BIOS ROMのバックアップ
 5) CH341A ROMライタで BIOS ROMを読み出して保存する(一応現状のバックアップを取っておく)
 6) 念の為ベリファイを行なって読み込み内容が正しいかを確認する
 7) 念の為ベリファイを行なって読み込み内容が正しいかを確認する(大事な事なので 2回行なう)

 BIOS ROMの書き込み
 8) BIOS アップデート (USB ドライブ パッケージ) m3ajt49usa.zipをダウンロードして解凍する
フラッシュ BIOS アップデート (AMD Picasso/Renoir) - ThinkCentre M75t Gen 2, M75s Gen 2
 9) ROMライタのアプリで IMAGEM3A.ROMを読み込む(ファイルサイズ 16MB)
 10) おもむろに BIOS ROMを書き込む
  この時、"Unprotect -> erase 0> program -> veryfy"を選択する事
 11) 念の為ベリファイを行なって書き込み内容が正しいかを確認する
 12) 念の為ベリファイを行なって書き込み内容が正しいかを確認する(大事な事なので 2回行なう)

 BIOS ROMの半田付け
 13) Lenovo M75sの基板に BIOS ROMの ICチップを半田付けする

 BIOS ROMの動作確認
 14) Lenovo M75sの電源を接続して電源を入れる(基板上のリチウム電池はまだ取り付けない)
 15) 下記の(その1、2)の起動画面を表示して、F1キーで下記の(その3)の BIOS画面を表示すれば復活成功!

・Lenovo M75sの BIOSを根性焼きで復活に成功しました!
Lenovo M75sの BIOSを根性焼きで復活に成功しました!
 起動画面が出た!復活成功!ヒャッハー!

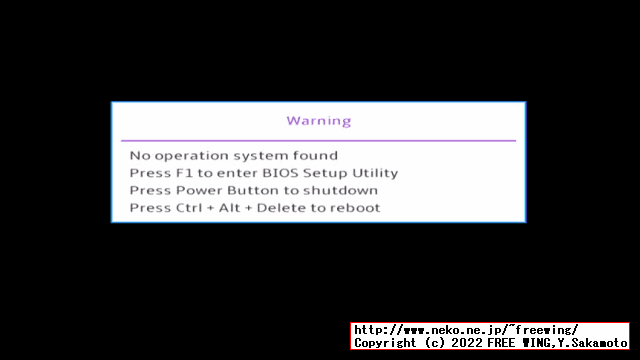

Lenovo M75sの BIOSを根性焼きで復活に成功しました!
 全ての SSDや HDDを取り外しています。

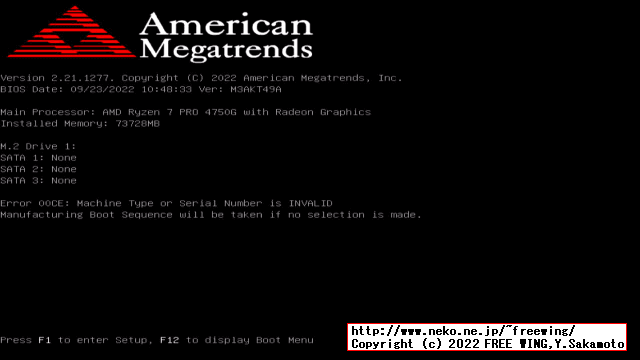

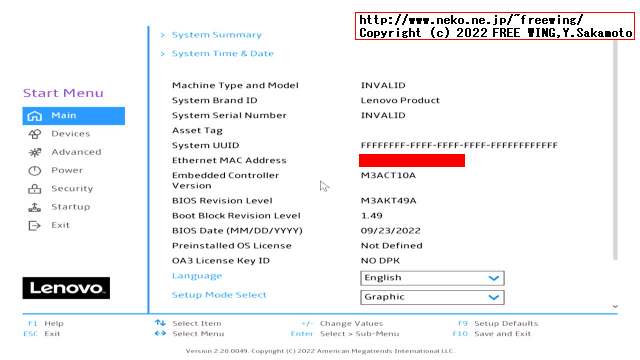

Lenovo M75sの BIOSを根性焼きで復活に成功しました!


 固有情報が失われているけど復活成功!ヒャッハー!

 BIOS ROMを丸焼きなので LANの MACアドレス以外の情報が全部吹き飛んでいます。(下記の方法で「復活」させます)


●上記の手順で BIOSを丸焼き後に Lenovo M75sの MTMや S/N、System Brand IDを復活させる

 BIOS ROMを吹っ飛ばして CH341Aで ROMの内容を丸焼きしたのでパソコンの固有の情報が空っぽになっています。

 下記の手順で復元できます。

[NEW] 2022/10/24
Lenovo ThinkCentre M75sの BIOS ROMの MTMと S/Nの情報を復活させる方法
Lenovo ThinkCentre M75sの BIOS ROMの MTMと S/Nの情報を復活させる方法

  How to Recovery Lenovo ThinkCentre M75s BIOS info Machine type and Model、Serial Number、etc.


● BIOS埋め込みのプリインの Windowsのライセンス情報を復活させる方法

 Windowsのライセンス情報も復元できたぞ!

[NEW] 2022/10/24
Lenovo ThinkCentre M75sのプリインの Windowsの BIOS ROMの OEM ライセンス認証 OA3を復活させる方法
Lenovo ThinkCentre M75sのプリインの Windowsの BIOS ROMの OEM ライセンス認証 OA3を復活させる方法

  How to Recovery Lenovo BIOS Windows License OEM Activation Digital Product Key OA3 DPK


● M75sのシステムの BIOS ファイルの種類を確認する方法

 ・Picasso/Renoir システム
 ・Mattise システム
 ・Cezanneシステム
 かを識別するには?

 パソコンの電源をオンにして「 F1 」キーを連打して BIOS Setupを起動して BIOS リビジョンのレベルを確認します。

M3AKTxxA の場合Picasso/Renoir システムです
M3BKTxxA の場合Mattise システムです
M46KTxxAの場合Cezanneシステムです

 私の M75s GEN2は M3AKTxxAなので Picasso/Renoir システムでした。



● Lenovo M75sの基板から BIOS ROMの ICチップを取り外して BIOSを根性焼きする方法

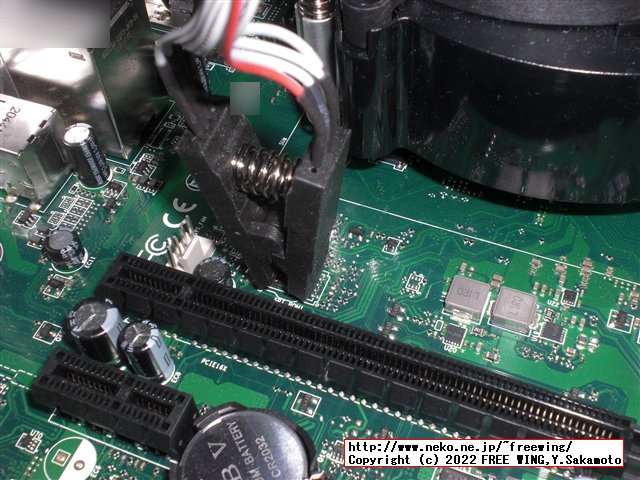

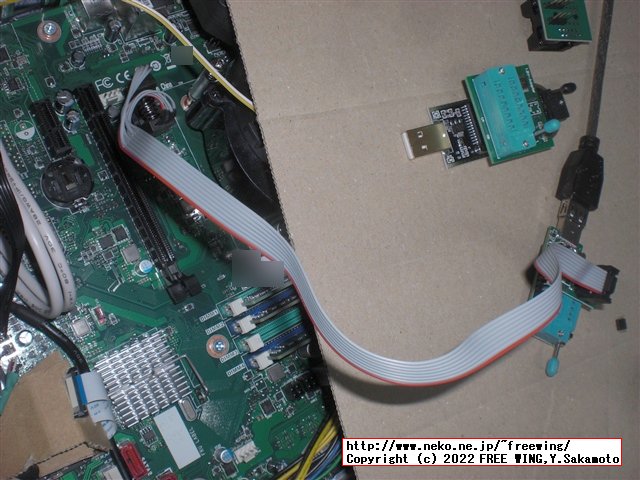

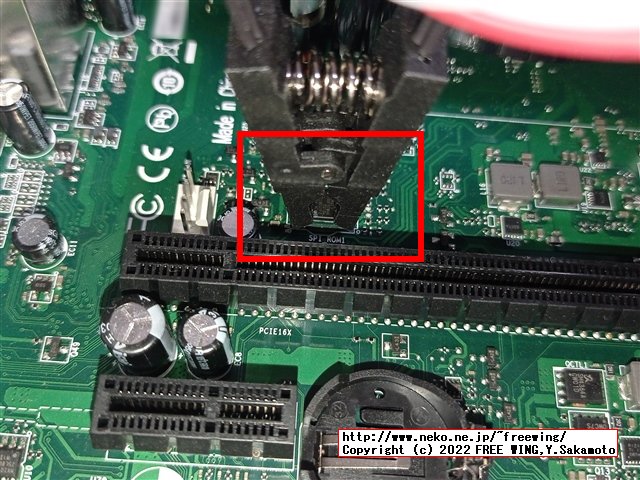

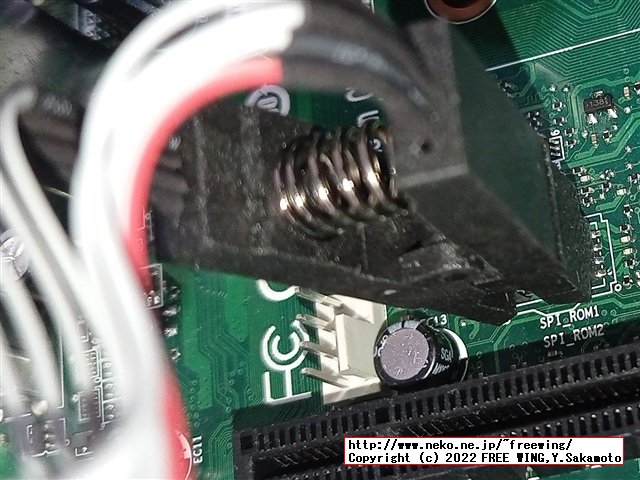

 基板上の メモリ ICに ICクリップを使用して CH341の EEPROMライタを接続しても メモリ ICを認識しませんでした。
 仕方が無いので基板からメモリ ICを取り外します。

Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする

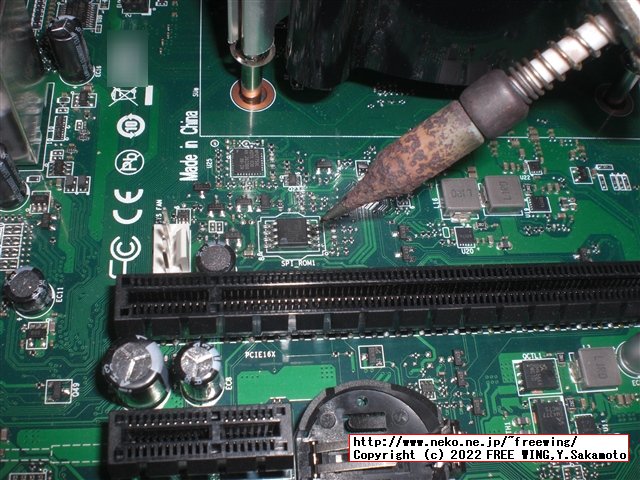

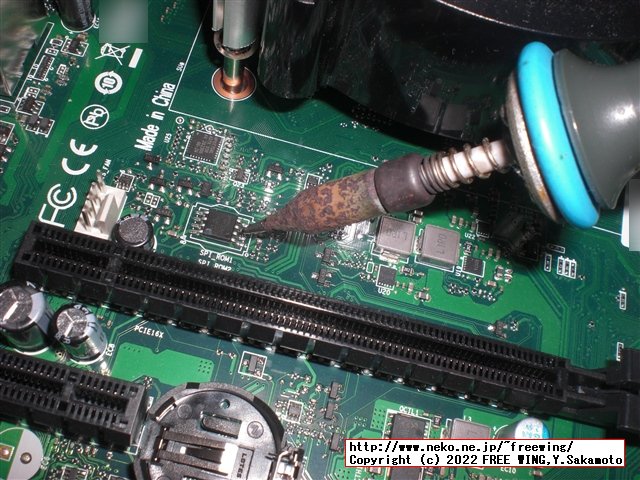

●半田ゴテの作業感を掴む為に電源を入れない状態で予行演習

・Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする
Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする

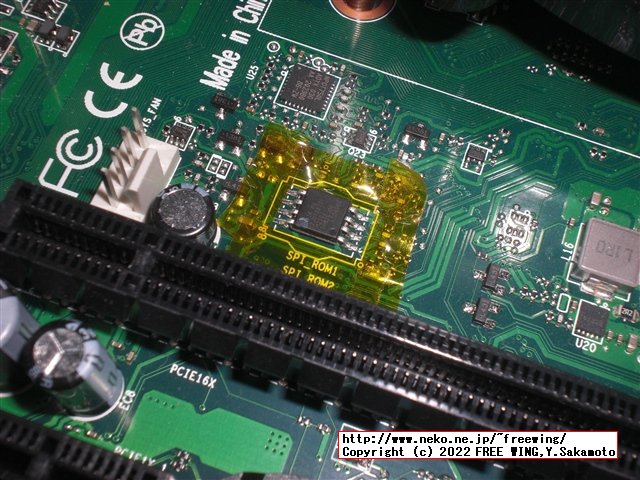

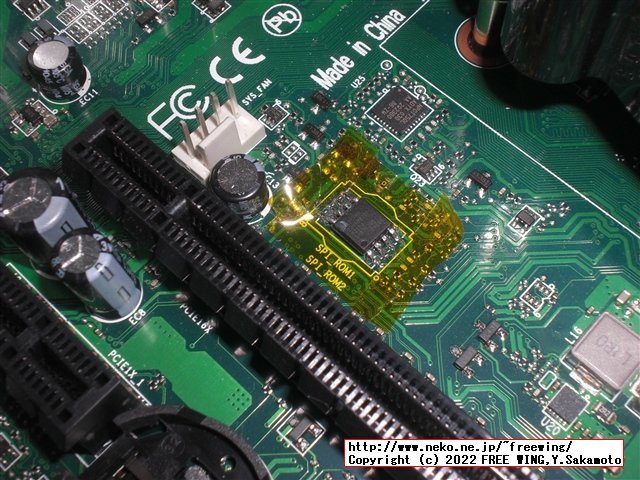

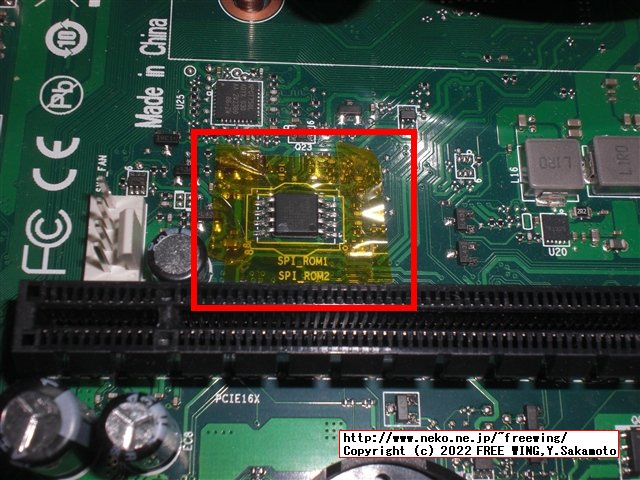

●メモリ ICの周囲をカプトンテープで養生する(周囲に半田カスがくっつかない様に保護する)

Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする

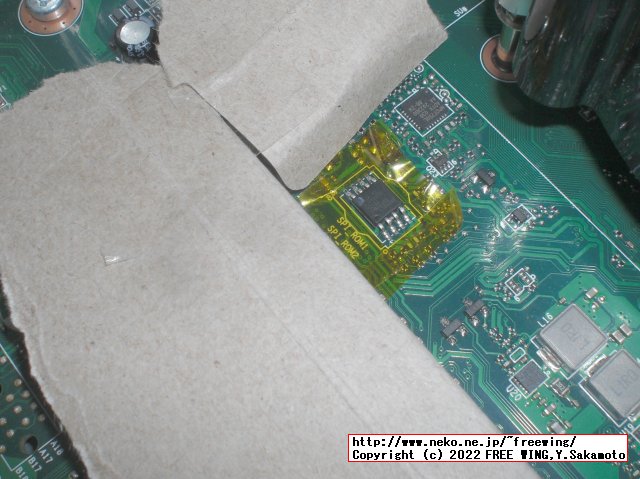

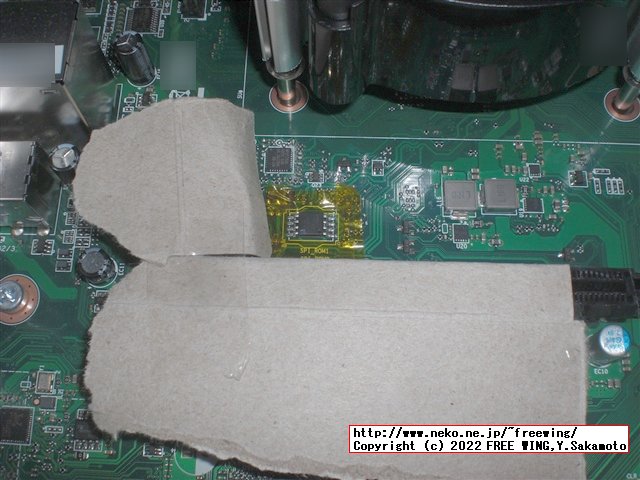

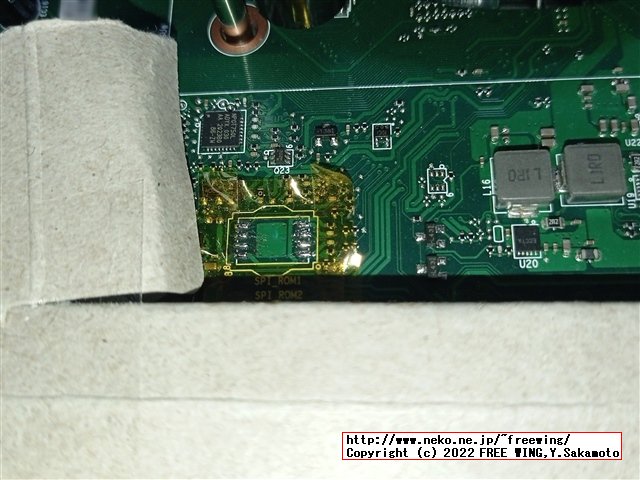

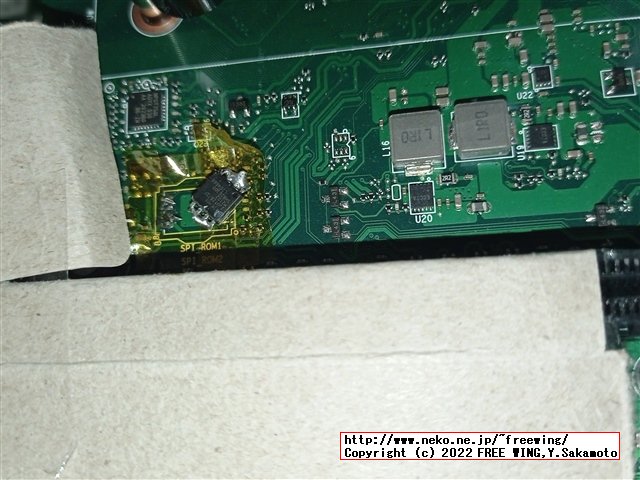

●PCIスロット等を厚紙で養生する(半田ゴテが触れてプラスチックが溶けない様に保護する)

Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする

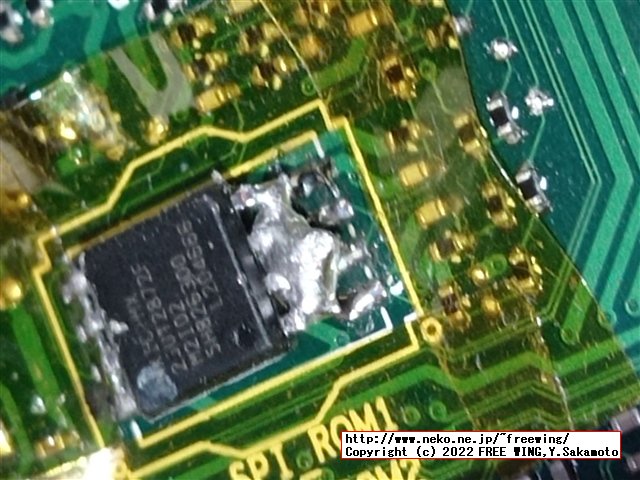

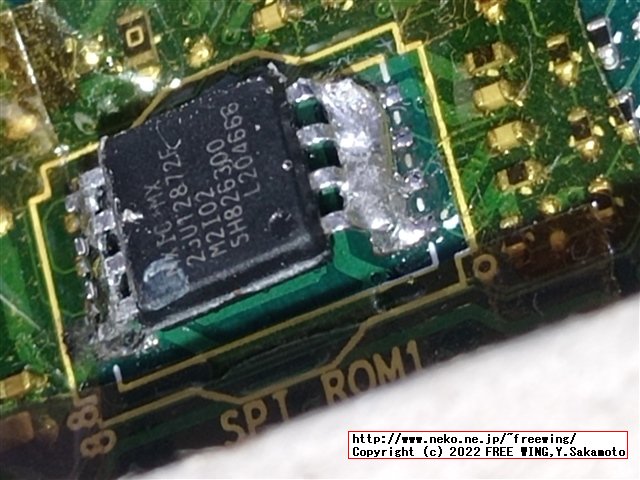

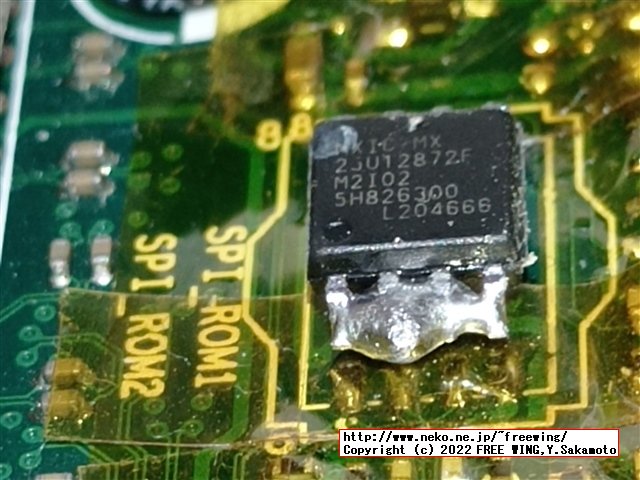

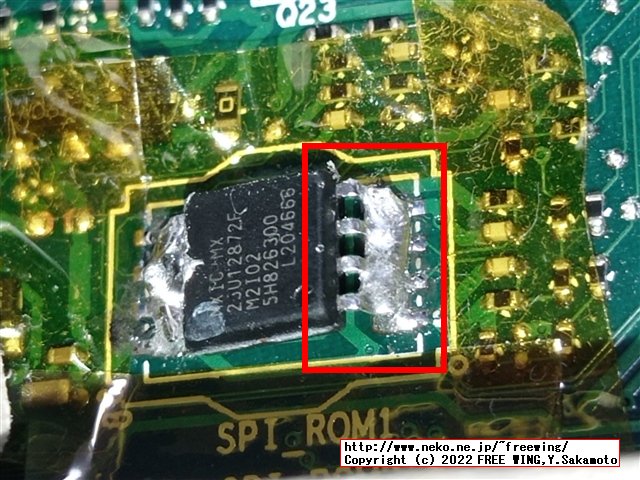

●メモリ ICの片側にハンダを盛り盛りして半田ゴテで熱して片側を浮かします

Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする

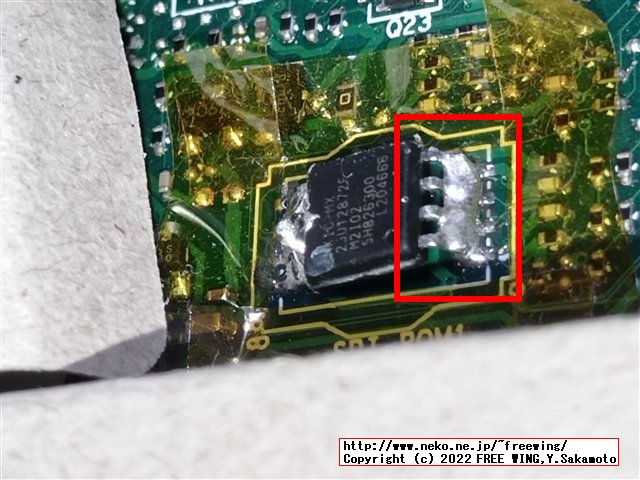

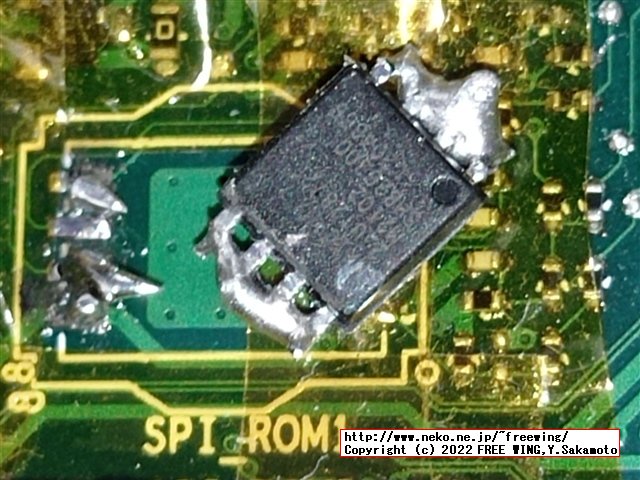

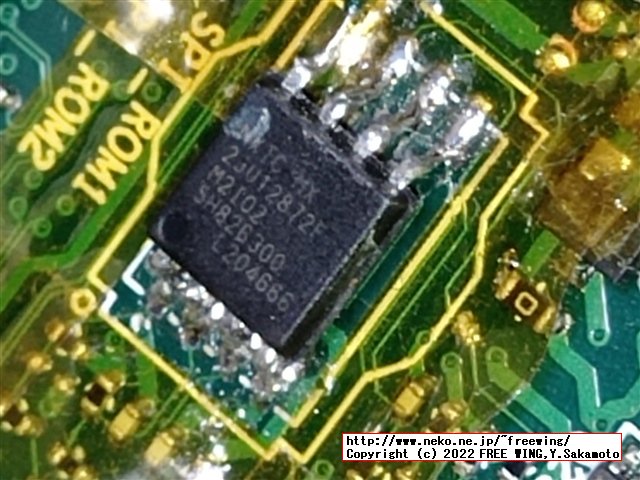

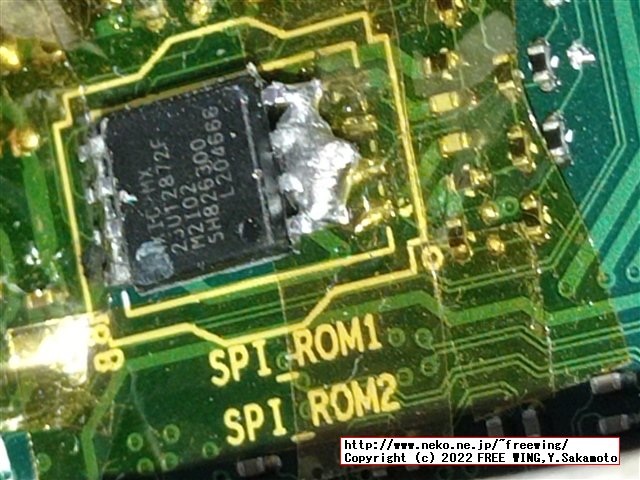

●メモリ ICの片側が完全に浮きました!

Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする



・Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする
Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする

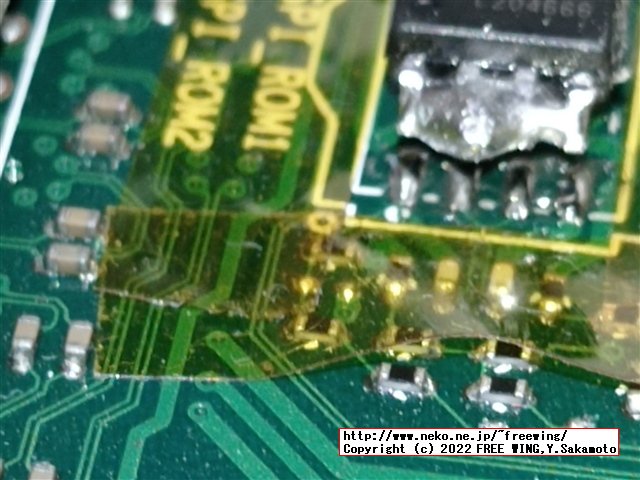

●念の為に再度くっつかない様にカプトンテープで絶縁します

Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする

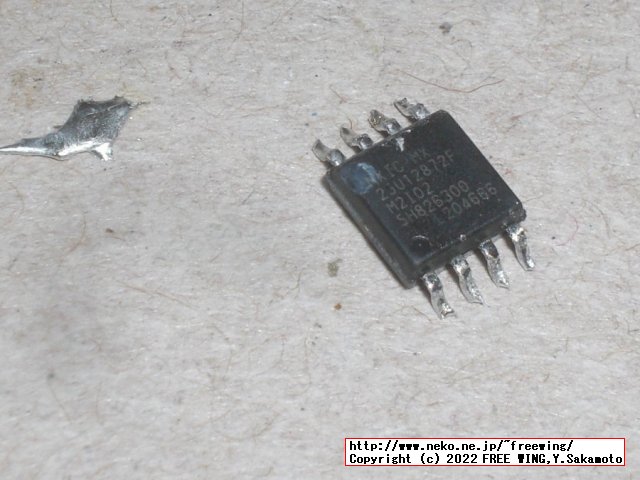

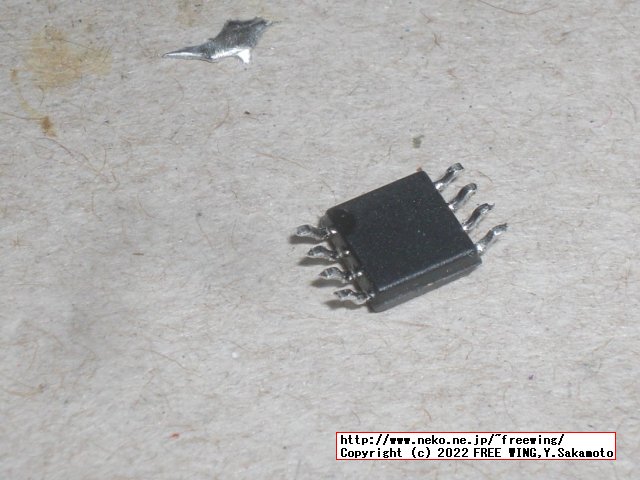

●片側が浮けばもう楽勝!無事に ICを取り外しできました!

Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする

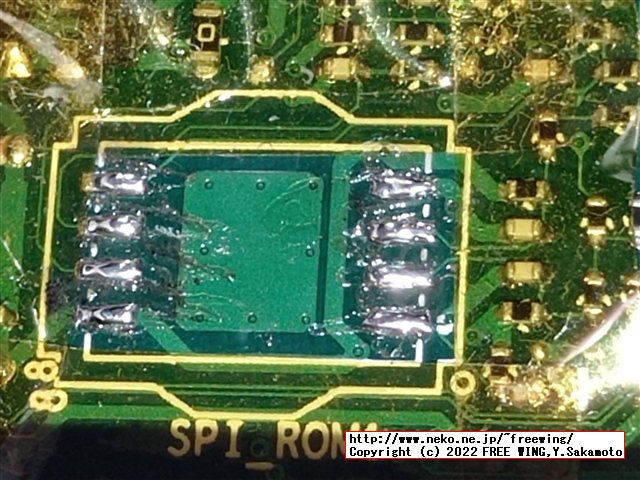

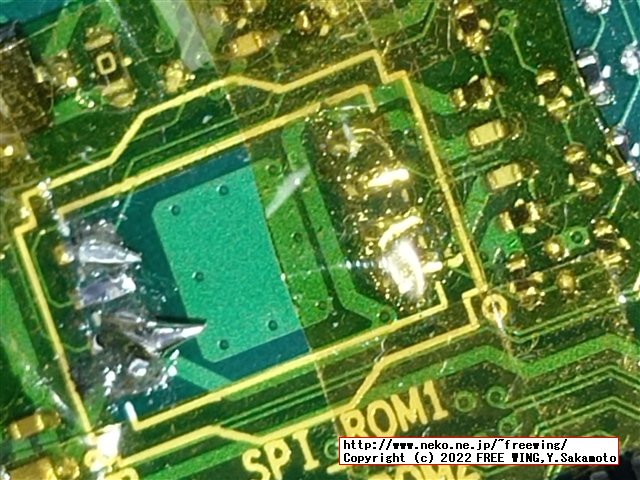

●メモリ ICのハンダを綺麗に取り除いて、

Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする

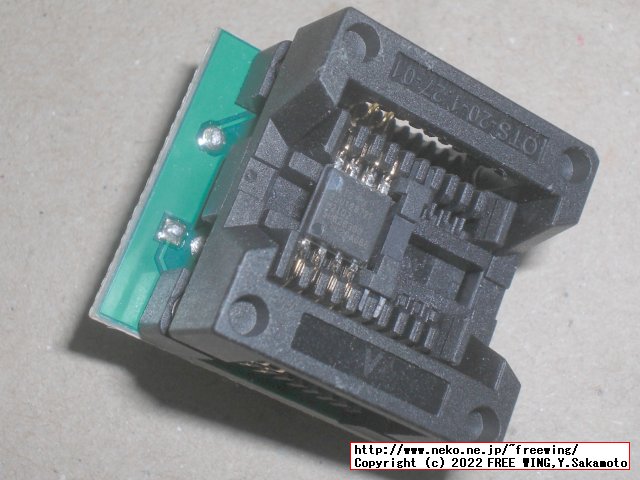

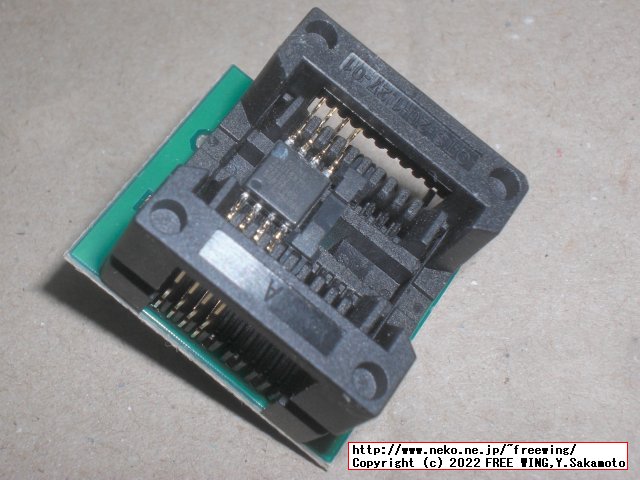

●メモリ ICを SOP ICソケットに装着して、

・Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする
Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする



● CH341Aで メモリ ICに BIOSの内容を書き込みます

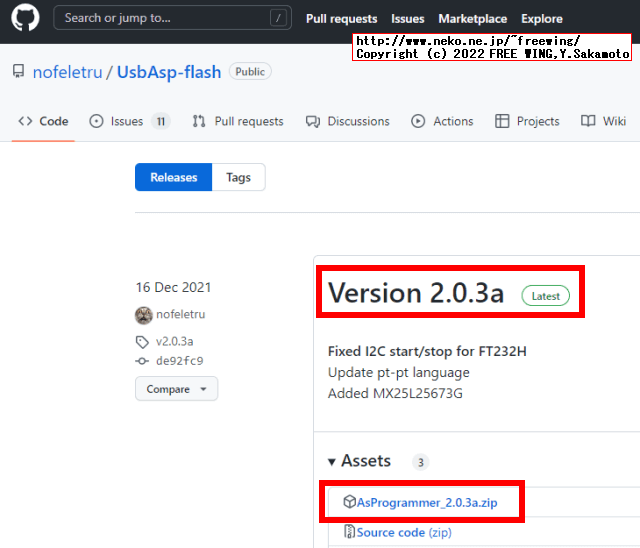

 AsProgrammer_2.0.3a.zipをダウンロードして解凍する。

・Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする
Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする

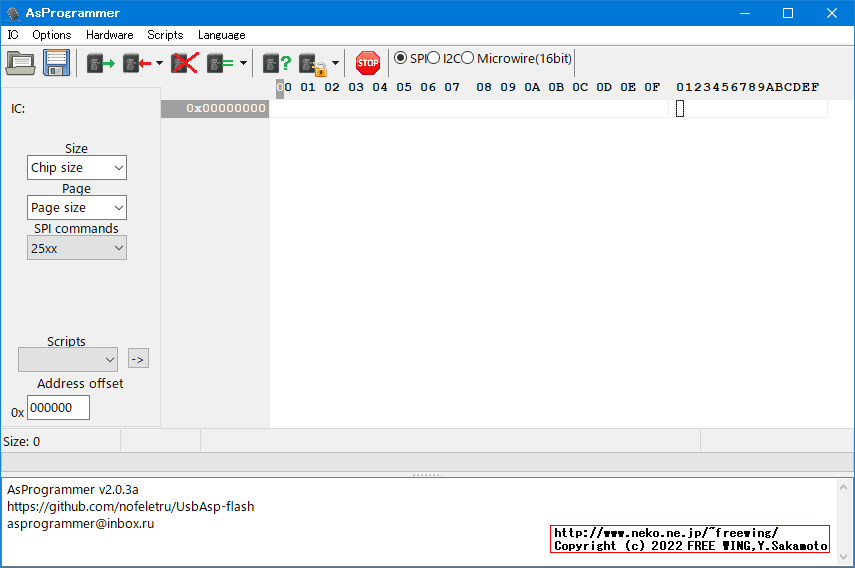

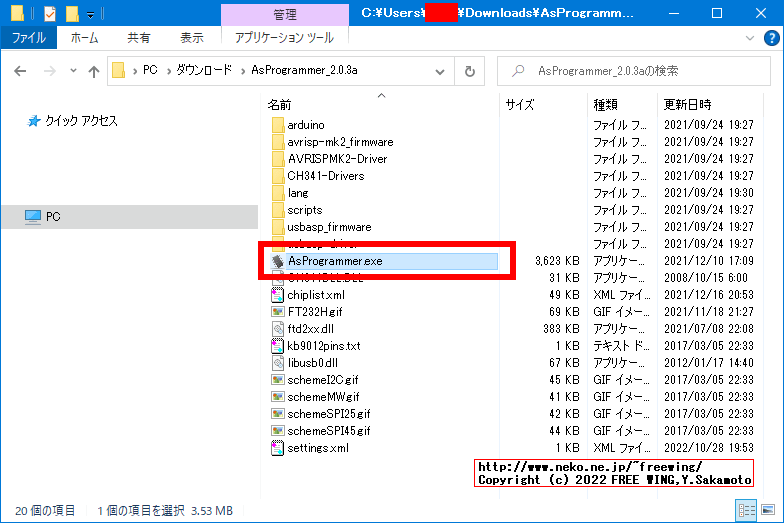

 AsProgrammer.exeを実行する。

Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする

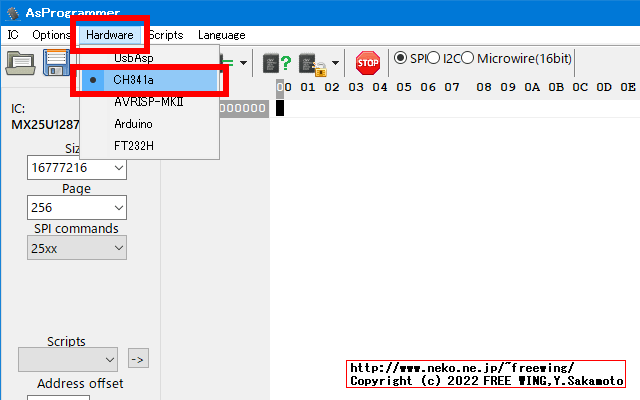

 EEPROMライタとして Hardware > CH341aを選択する。

Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする

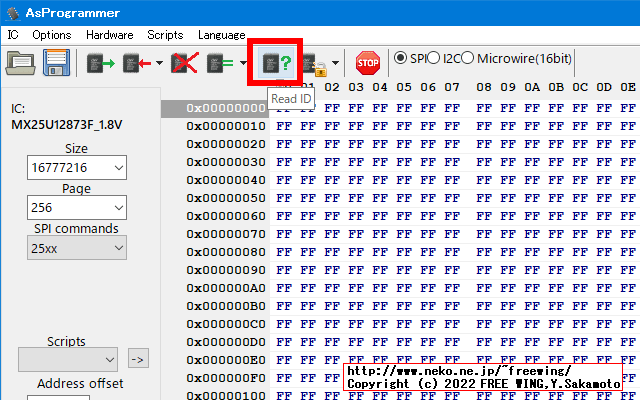

 Read IDで ICを自動認識する。

Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする

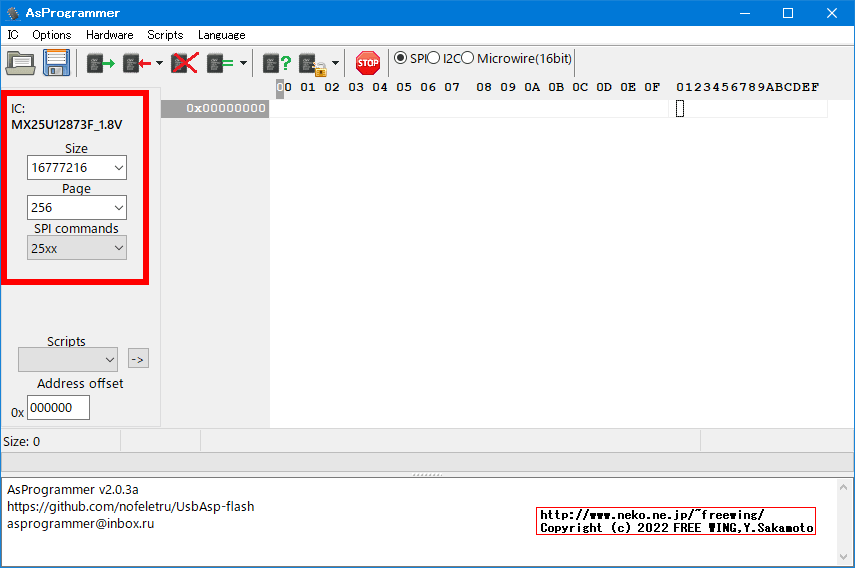

 MX25U12873Fを選択する。
 (実際の ICが MX25U12872Fの場合でも MX25U12873Fを選択する)

Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする

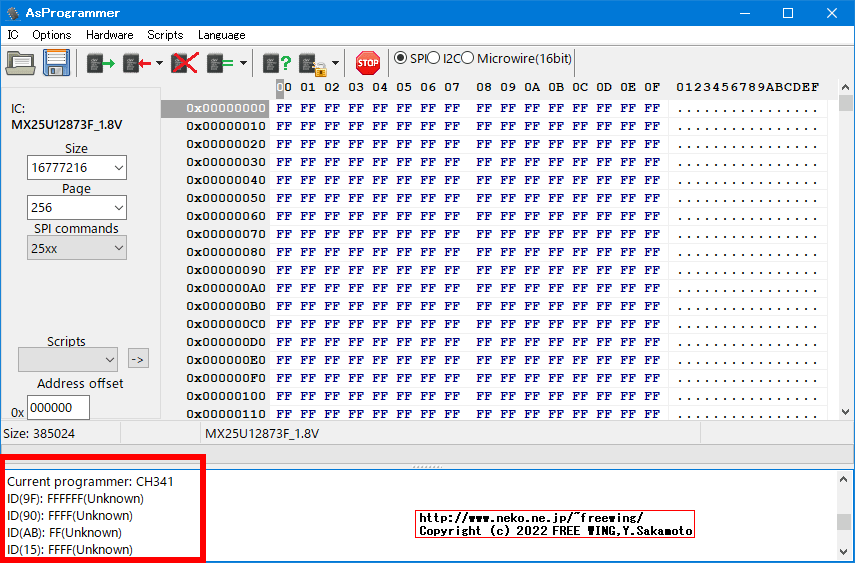

 Device ID FF FF FFは ICの認識に失敗している。(ICの接続方法が間違っているか接触不良)

Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする

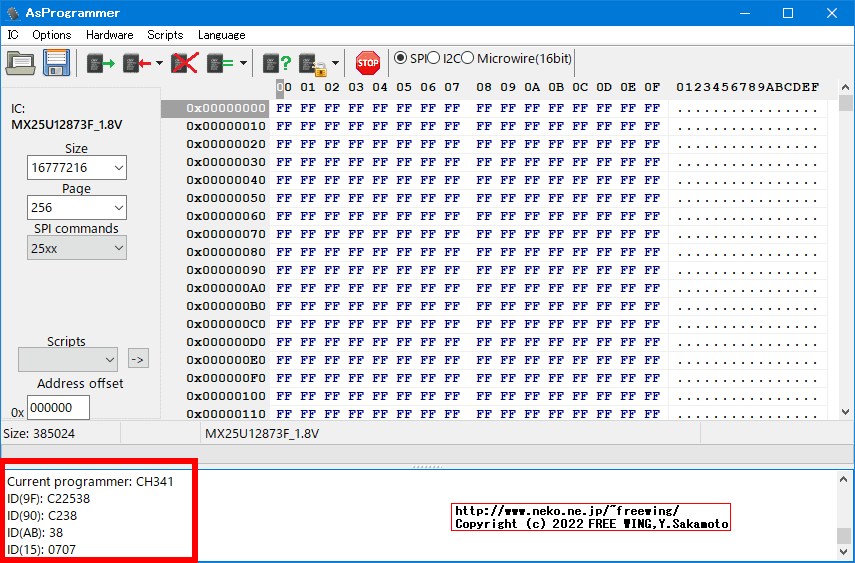

 正しく認識すると Device ID C2 25 38

Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする

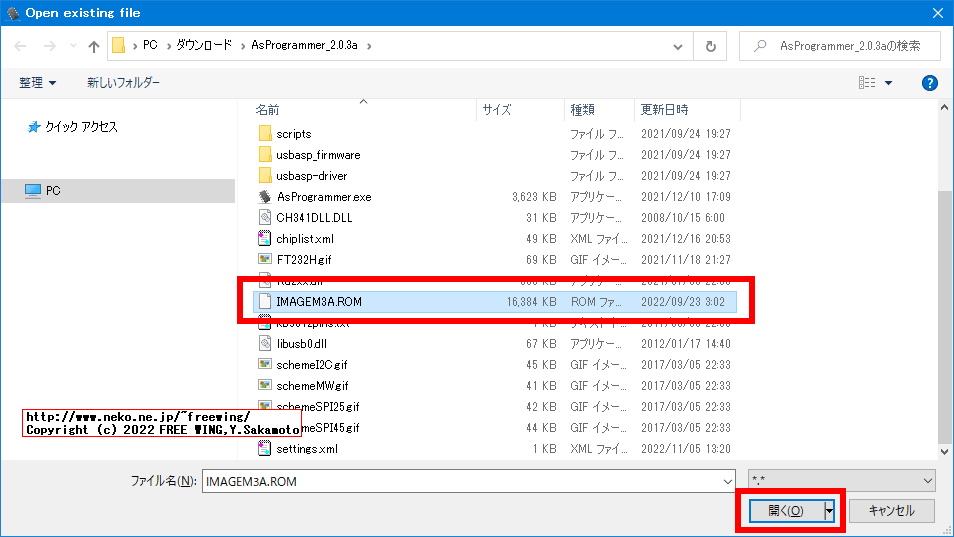

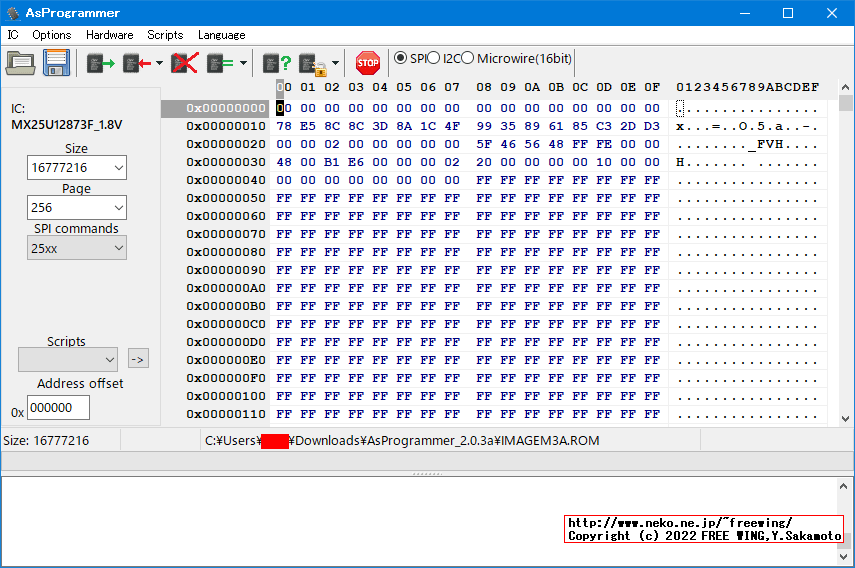

 IMAGEM3A.ROMを読み込む(ファイルサイズ 16MB)

Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする

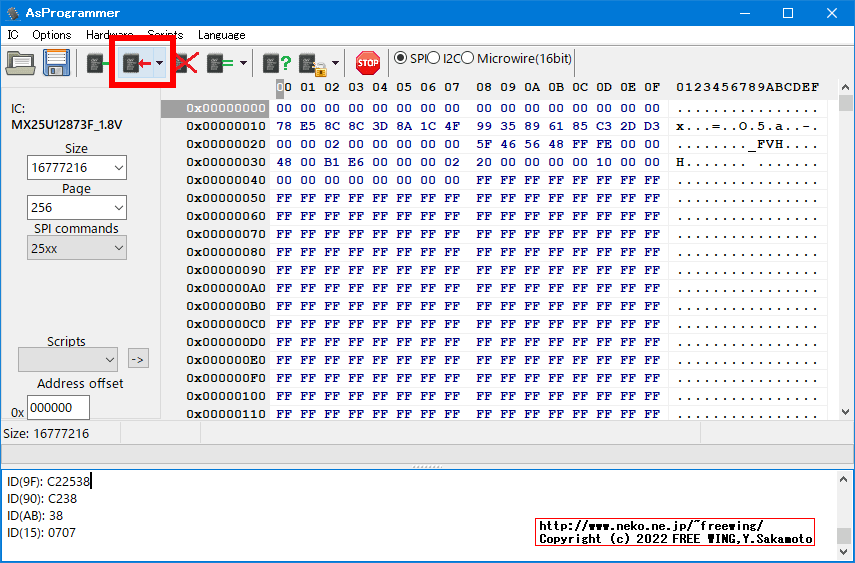

 おもむろに BIOS ROMを書き込む
 この時、"Unprotect -> erase 0> program -> veryfy"を選択する事

Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする

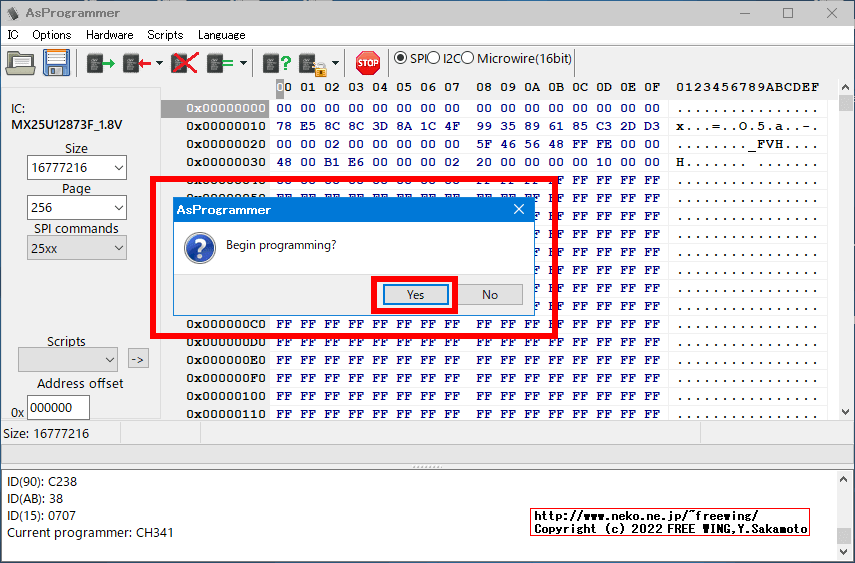

 書き込み確認ダイアログで Yesを選択する。

Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする

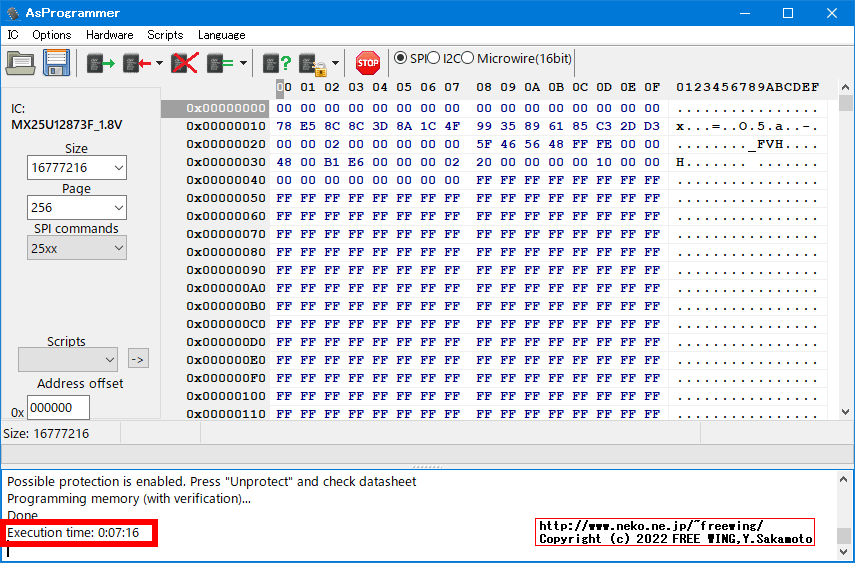

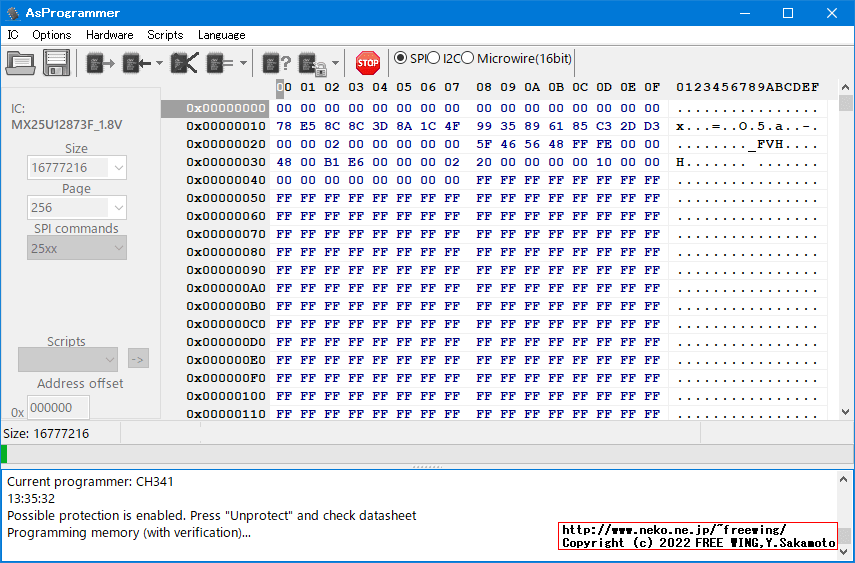

 7分程度で書き込みとベリファイが完了します。

Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする

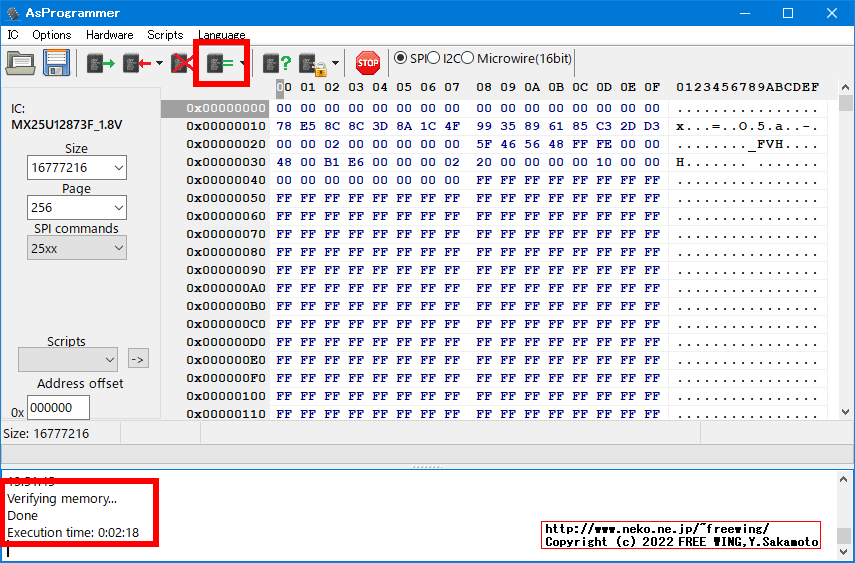

 念の為再度ベリファイを行います。(2分程度)

Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする

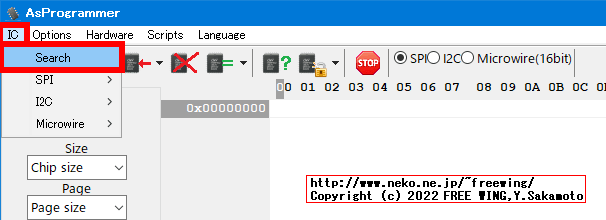

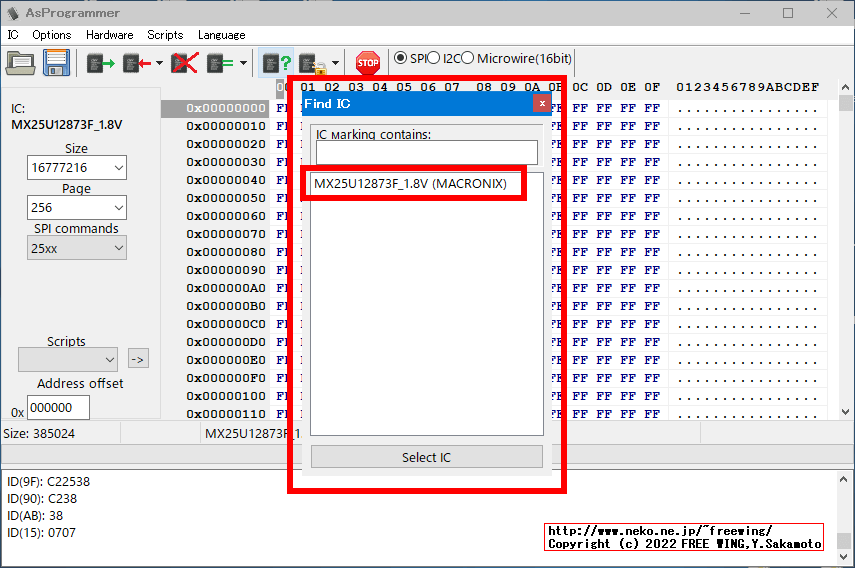

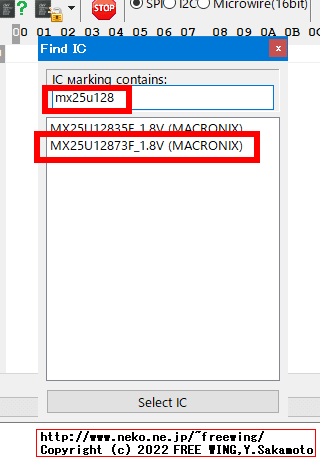

 IC > Searchでメモリ ICの検索ができます。

Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする

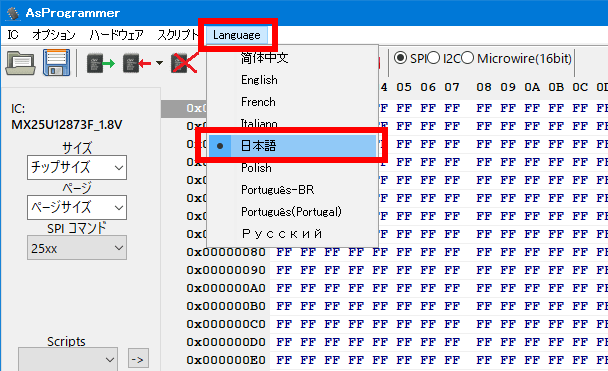

 英語が苦手な場合、日本語に切り替えできます。

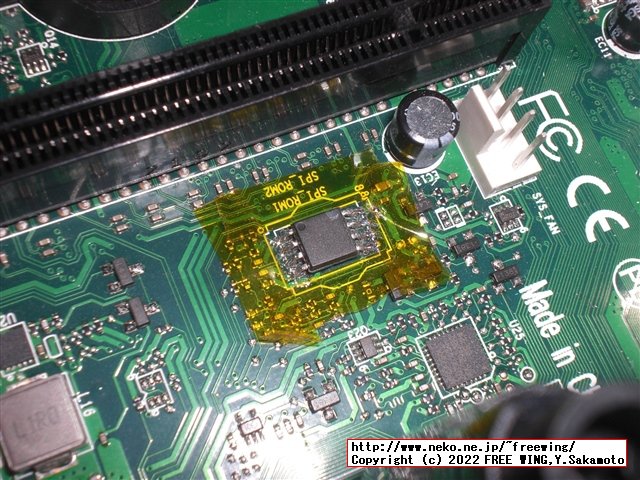

●メモリ ICを元通りに基板に半田付けします

Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きする


 無事に復活できました!!



● M75qの BIOSチップを確認したら Winbond W25Q128FV(+3.3V)でした

 M75qの BIOSチップを確認したら Winbond W25Q128FV(+3.3V)でした。

 なんで同じ Lenovoの AMD製のパソコンで +3.3Vと +1.8Vとブレブレなんや?
 Ryzen 3xxx系は +3.3V仕様の SPI ROM、Ryzen 4xxx系は +1.8V仕様の SPI ROMなのか?
 (正確には SPIでは無く Quad SPIで使用っぽいが)

 なお、M75qには Macronix MX25L8006E(+3.3V)も載っていますが、BIOSのファイルサイズが 16MBなので Winbond W25Q128FVが正解と思われます。

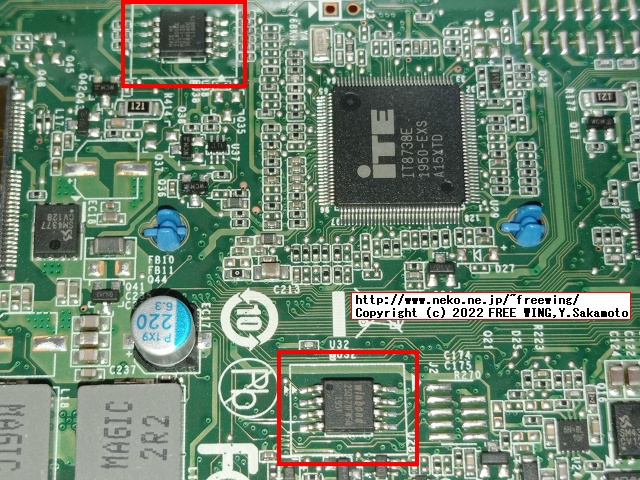

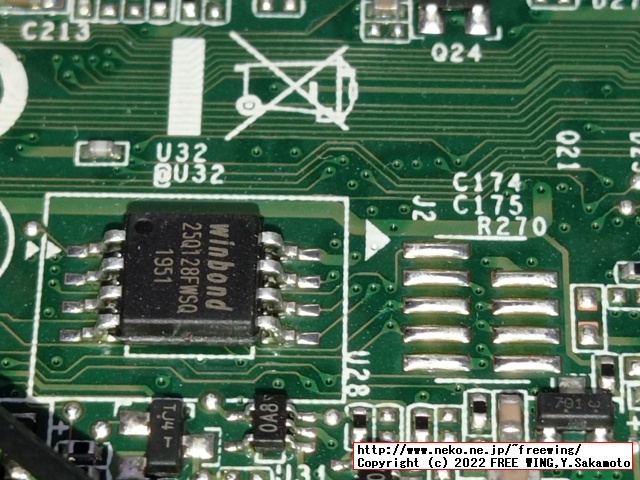

・Lenovo ThinkCentre M75q Tiny Gen1 BIOS chip Winbond W25Q128FV
Lenovo ThinkCentre M75q Tiny Gen1 BIOS chip Winbond W25Q128FV


Lenovo ThinkCentre M75q Tiny Gen1 BIOS chip Winbond W25Q128FV
Winbond W25Q128FV
 128Mbit = 16Mbyte

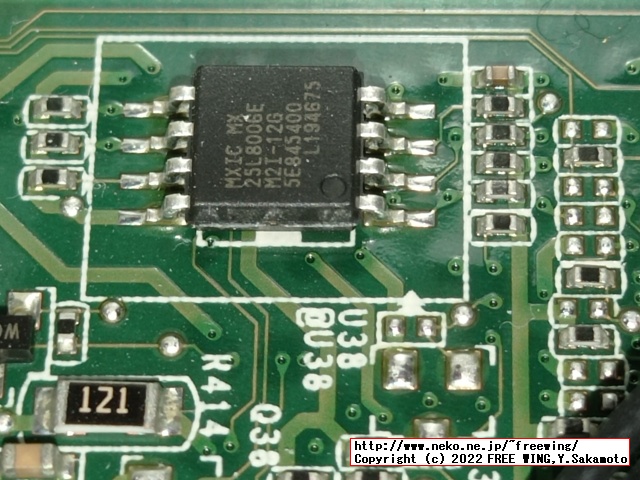

Lenovo ThinkCentre M75q Tiny Gen1 not BIOS chip Macronix MX25L8006E
Macronix MX25L8006E
 8Mbit = 1Mbyte


●最近の自作 PC用の市販のマザーボードには直接 BIOSを書き換えができる端子が備わっている

 これらの BIOSの書き換えも CH341Aでできます。

ASUSSPI1端子(10pin仕様)、SPI_TPM端子(14pin仕様)
ASRockBIOS_PH1端子(10pin仕様)、SPI_TPM_J1端子(14pin仕様)
MSIJSPI1端子(10pin仕様、12pin仕様)
 端子の物理形状はピンヘッダで 2列の 2.0mmピッチ。


●昔のマザーボードの BIOS ROMは下記の形状の ICチップを主に使用していました

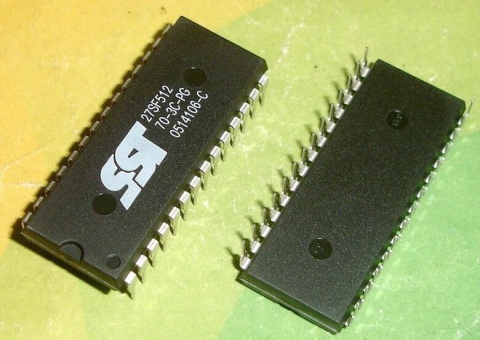

・DIP 32pin パッケージ SST27SF512 27SF512
DIP 32pin パッケージ SST27SF512 27SF512

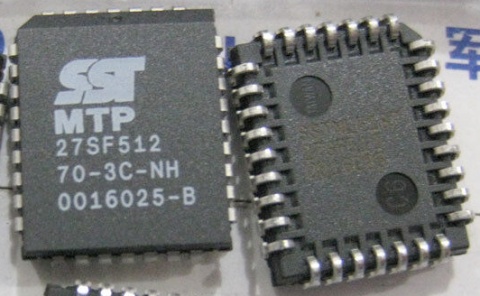

・PLCC 32pin パッケージ SST27SF512 27SF512
PLCC 32pin パッケージ SST27SF512 27SF512





Tags: [ベアボーン], [Windows PC], [Hackintosh]

●関連するコンテンツ(この記事を読んだ人は、次の記事も読んでいます)

【2021年も AMD】Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gを購入したのでレビュー
【2021年も AMD】Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gを購入したのでレビュー

  Lenovo M75s Small Gen 2 AMD Ryzen 7 PRO 4750Gを購入しました PassMark 20937

Lenovo ThinkCentre M75sの BIOS ROMの MTMと S/Nの情報を復活させる方法
Lenovo ThinkCentre M75sの BIOS ROMの MTMと S/Nの情報を復活させる方法

  How to Recovery Lenovo ThinkCentre M75s BIOS info Machine type and Model、Serial Number、etc.

Lenovo ThinkCentre M75sのプリインの Windowsの BIOS ROMの OEM ライセンス認証 OA3を復活させる方法
Lenovo ThinkCentre M75sのプリインの Windowsの BIOS ROMの OEM ライセンス認証 OA3を復活させる方法

  How to Recovery Lenovo BIOS Windows License OEM Activation Digital Product Key OA3 DPK

【2022年版】ThinkCentre M75q-1の BIOSを簡単にアップデートする方法、動画で解説手順
【2022年版】ThinkCentre M75q-1の BIOSを簡単にアップデートする方法、動画で解説手順

  2022年版 Lenovo ThinkCentre M75q-1 Tinyのファームウェア BIOS更新を動画で手順を解説します

Intel NUC Kit NUC8I5BEH BOXNUC8I5BEHの BIOSを簡単にアップデートする方法、写真付き解説手順
Intel NUC Kit NUC8I5BEH BOXNUC8I5BEHの BIOSを簡単にアップデートする方法、写真付き解説手順

  Intel NUC NUC8I5BEH Coffee Lake Core i5-8259Uの BIOS更新を写真付きで手順を解説します

パソコンの BIOS焼きに失敗したので WCH CH341Aを使って BIOSを復活させるが ROMチップが 1.8Vだった件
パソコンの BIOS焼きに失敗したので WCH CH341Aを使って BIOSを復活させるが ROMチップが 1.8Vだった件

  WCH CH341A ROM Writerで 1.8V系の EEPROM MX25を使う方法、NXP ALVC164245、YF08E TXS0108E等

EDID保持機能付きの 4K対応の 4入力 2出力の マトリックス切り替え HDMIセレクター、液晶画面 2台と使用で最強
EDID保持機能付きの 4K対応の 4入力 2出力の マトリックス切り替え HDMIセレクター、液晶画面 2台と使用で最強

  TESmart HMA0402A30 マトリックス切り替えで液晶画面 2台に接続できて更に EDID保持の便利機能付き HDMI切り換え機




[HOME] | [BACK]
リンクフリー(連絡不要、ただしトップページ以外は Web構成の変更で移動する場合があります)
Copyright (c) 2022 FREE WING,Y.Sakamoto
Powered by 猫屋敷工房 & HTML Generator

http://www.neko.ne.jp/~freewing/hardware/lenovo_m75s_small_gen2_recovery_bios/
