3.2万円の低価格パソコン、テレワークに最適な小型筐体の ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEを購入したのでレビュー、

(Lenovo M75q AMD Ryzen 5 PRO 3400GEを購入しました PassMark 10263、分解写真、ゆめりあベンチマーク)

Tags: [ベアボーン], [Windows PC], [Hackintosh]

● Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの Ryzentosh化に成功！！

　M75q Tinyで macOS Big Sur 11.6.2 (20G314)が動きました。

・2022/01/20

OpenCoreを使って ThinkCentre M75q Tiny Ryzen 3400GEで macOS Big Sur Ryzentoshの夢を見た！
OpenCoreで Ryzentoshを動かす！ Lenovo ThinkCentre M75q Tiny AMD Ryzen5 3400GEで Hackintosh OSX86

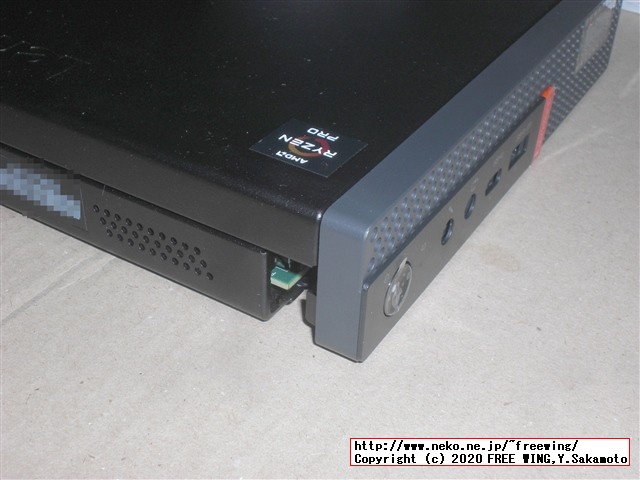

● Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEを購入したのでレビュー

　先日 Intel NUC NUC8I5BEH Core i5-8259Uを購入しましたが、ゆめりあベンチの為に AMD Ryzen 5 PRO 3400GEを購入しました。

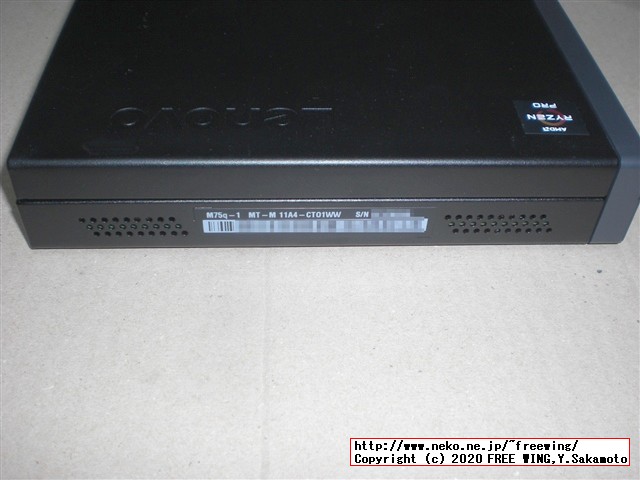

　Lenovo ThinkCentre M75q 11A4CTO1WW

・2020/03/25

ThinkCentre M75q-1 Ryzen 5 PRO 3400GEのベンチマークレビュー、ゆめりあ、スーパーπ、PSO2
Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEで各種ベンチマークソフトを動かしてみた

・2019/06/20

Intel NUC Kit NUC8I5BEH BOXNUC8I5BEH Coffee Lake Core i5-8259Uのベンチマークレビュー
Intel NUC NUC8I5BEH Coffee Lake Core i5-8259Uで各種ベンチマークソフトを動かしてみた

・2018/03/18

「ゆめりあベンチマーク」を最新の Windows 10で動かす方法、DirectX 9差し替え、ゆめりあパッチ
「ゆめりあベンチ」の公式からのダウンロード方法、Direct X DirectX9の d3d9.dllの差し替え

・2019/10/27

「ゆめりあベンチ」の代替品、ちはやローリングWE ベンチマークソフト
新しいパソコンを買った時の「お約束」のベンチマーク、ちはやローリングベンチマーク

● Lenovo ThinkCentre M75qとは？

ThinkCentre M75q-1 Tiny 製品仕様書 11A4002LJP/11A4002KJP

　Lenovo ThinkCentre M715q AMD Ryzen 5 Pro 2400GEの後継機で、CPUが 2400GEから 3400GEにパワーアップしました。
　Intel NUC NUC8I5BEHを買った後に M715qを知りましたが、先に M715qを知っていたら間違いなく M715qを買っていたと思います。
　んで、丁度第三世代の Ryzenが出る時期だったので、M715qの Ryzenの第三世代版が出ないかなーと待つ事にしました。
　そして、第三世代 Ryzen PROの M75qが去年の 12月には発売になったのですが、その頃は丁度忙しくて、パソコン所ではありませんでした。
　そして、最近時間ができたので久々に Lenovoのページをチェックして M75qを思い出しました。
　と言う訳で速効でポチりました。

AMD Ryzen 5 PRO 3400GE Processor

　CPU：AMD Ryzen 5 Pro 3400GE (3.30GHz, L2 2MB, 4Core 8thread)
　GPU：Radeon Vega 11 Graphics (CPUに内蔵)
　RAM：8GB PC4-21300 SODIMM
　OS : Windows10 Home(64bit)
　GRH: DisplayPort, HDMI（標準で２画面のマルチモニタでの使用が可能）

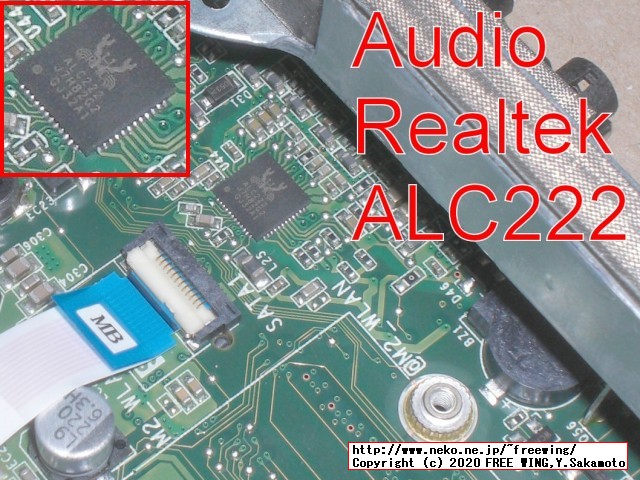

　Audio: Realtek High Definition Audio ALC222 HDAUDIO\FUNC_01&VEN_10EC&DEV_0222

CPU	PassMark Average CPU Mark	Single Thread Rating	Model
Core i5-8259U	10976	2211	Intel NUC8I5BEH
PRO 3400GE	10263	2091	Lenovo M75q
PRO 2400GE	8405	1899	Lenovo M715q

AMD Ryzen 5 PRO 3400GE
Average CPU Mark: 10263
Single Thread Rating: 2091

AMD Ryzen 5 PRO 2400GE
Average CPU Mark: 8405
Single Thread Rating: 1899

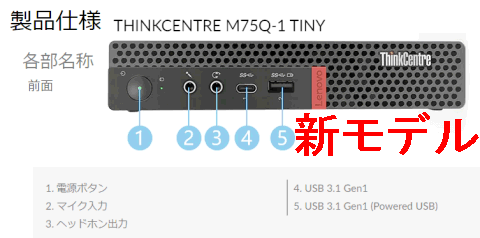

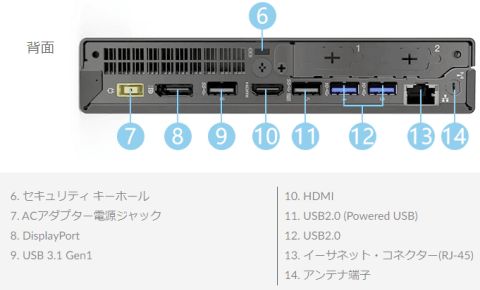

● 2019年 12月 3日：Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 Pro 3400GE

・2019年 12月 3日：Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 Pro 3400GE

・2019年 12月 3日：Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 Pro 3400GE

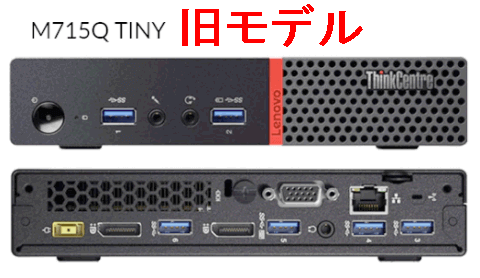

● 2017年 5月 30日：Lenovo ThinkCentre M715q AMD Ryzen 5 Pro 2400GE

　旧モデル。

・2017年 5月 30日：Lenovo ThinkCentre M715q AMD Ryzen 5 Pro 2400GE

●「価格ＣＯＭ経由」で購入すると「割引クーポン」で安く買えます

Lenovo/レノボ公式オンラインストア

　例によって「価格ＣＯＭ経由」で購入すると「割引クーポン」で安く買えます。
　また、SSDの構成を変更する事で本体価格を最安値で 32120円にする事ができます。
　（32120円は土日限定価格で、平日は 35090円）

Lenovo ThinkCentre M75q-1 Tiny 価格.com限定 AMD Ryzen 5 PRO 3400GE

●「Rebates」ポイントサイト

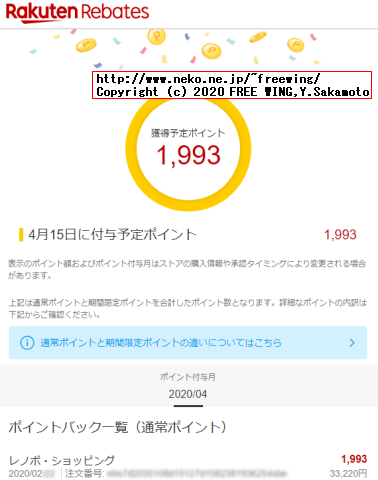

　また、楽天の「Rebates」経由で購入で 6%のポイントバックが獲得できます。
Rebates（リーベイツ）｜有名通販サイトやブランド公式ストアでの
　1993ポイント（楽天ポイント）

・「Rebates」ポイントサイトで Lenovo ThinkCentreを購入で６％ポイントバック 1993楽天ポイント

「Rebates」ポイントサイトで Lenovo ThinkCentreを購入で６％ポイントバック 1993楽天ポイント

●「ラクウル」で買取
　レノボ PC買い替え応援特典でパソコンを「ラクウル」で買取すると買い取り金額 5000円の増額特典があります。
PC買い替え応援特典 | レノボジャパン - Lenovo

お得なキャンペーン一覧 | レノボジャパン - Lenovo

● Lenovo ThinkCentre M75qを最安値で買う方法

標準価格	129800円
構成変更価格	113300円
Ｅクーポン割引	-80080円（平日は -77110円）
購入金額	33220円（税込み）

　構成案その１（SSD 128GB、DisplayPort 追加）

構成変更点	変更内容	金額変更
M.2 ストレージ	M.2 SSD 256GBから 128GBに変更	-12100円
無線機能	元々無し（追加すると 4400円）	--円
キーボード	なし	-2200円
マウス	なし	-1100円
バーティカルスタンド	なし	-1100円
ツールレス（オプションシャーシ）	なし	-1100円
ディスプレイ	DisplayPort 追加	+1100円
金額変更の合計		-16500円
元の価格		49720円
計算後		=33220円

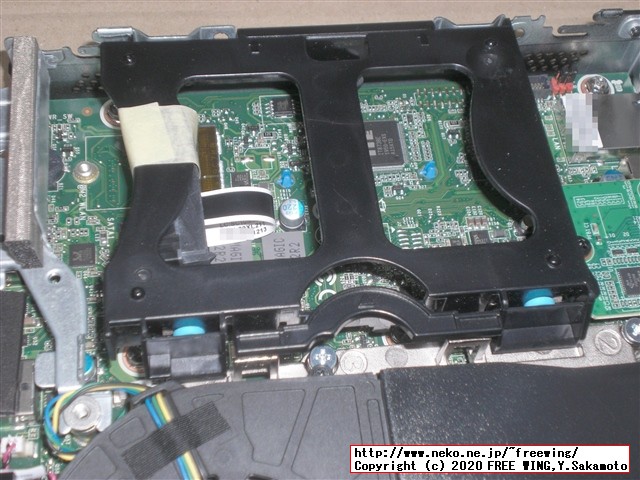

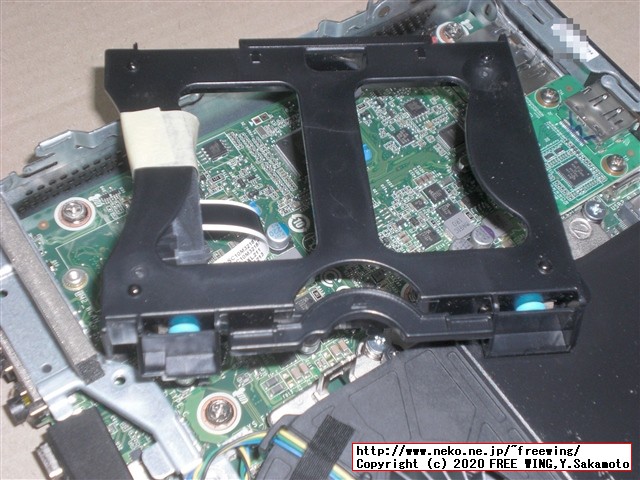

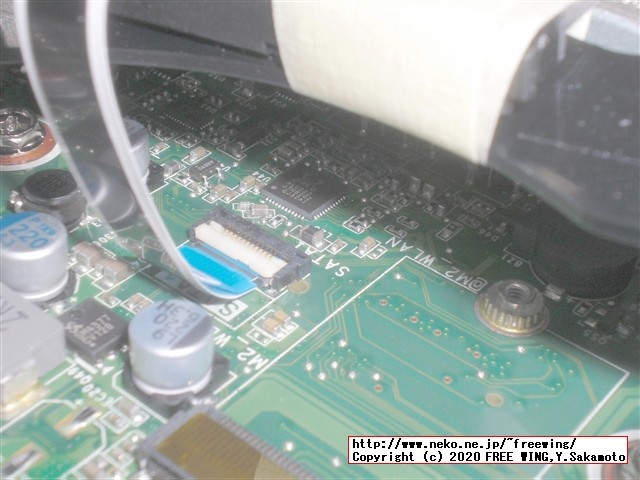

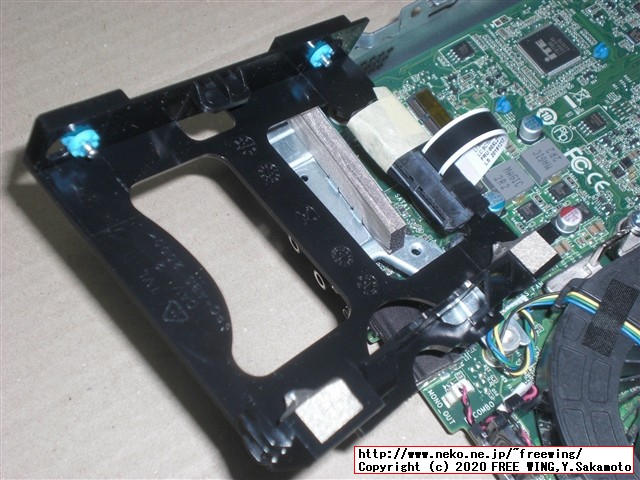

　※ M.2 SSD構成（2.5 HDD無し）でも HDD増設に必要なマウンタと接続コネクタが付いてきます。
　※ 増設可能な 2.5 HDDまたは 2.5 SSDは 7mm厚です。

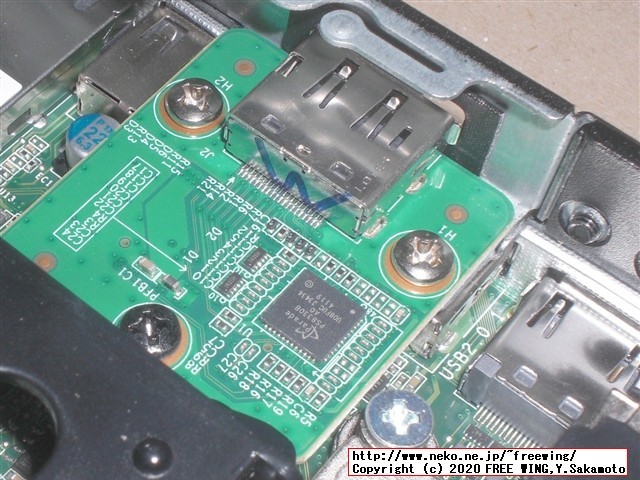

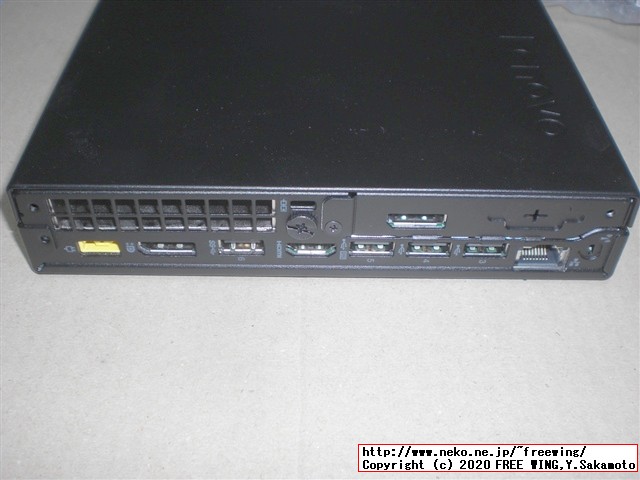

　※ DisplayPort 2個、HDMI 1個の 3モニタ構成が可能

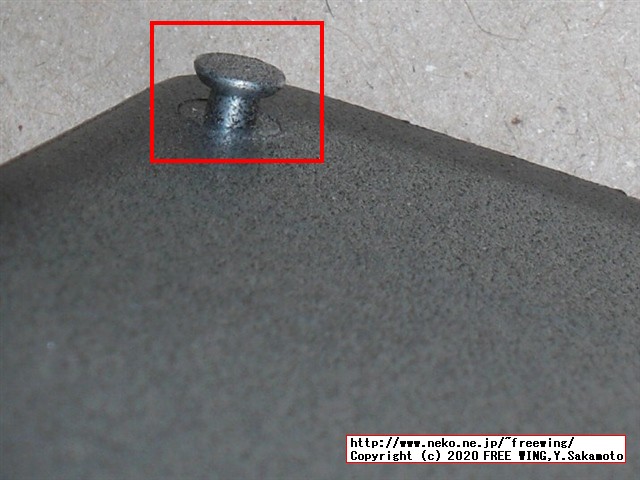

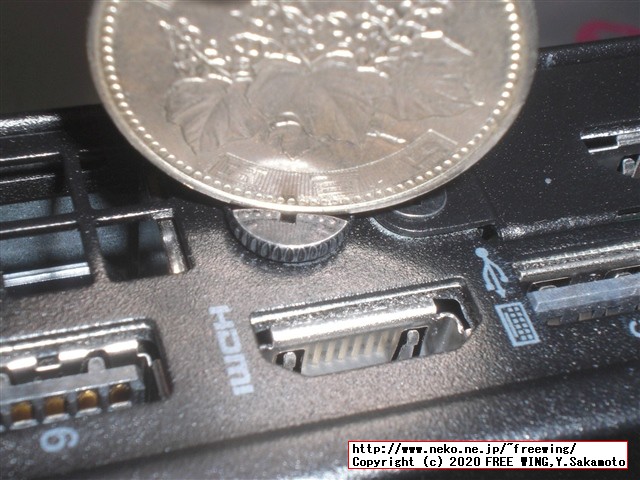

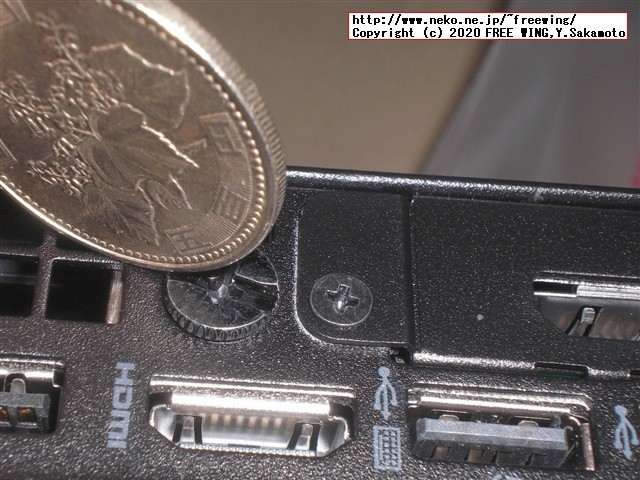

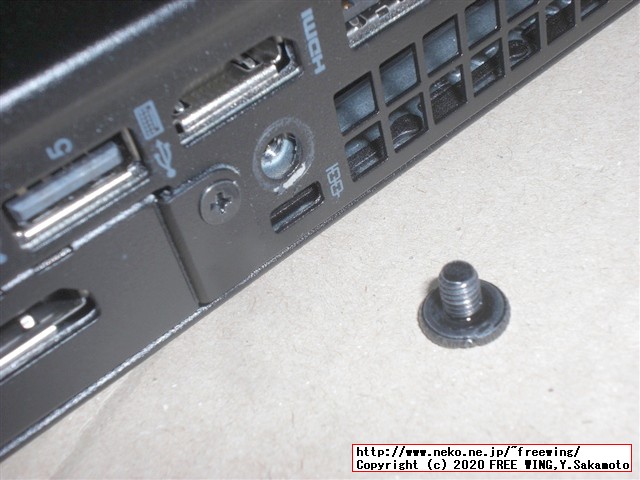

　※ 「ツールレス（オプションシャーシ）」は「手で回せるネジ」の事です。しかし、ネットでの評判は悪いので通常のドライバで回すネジに変更して安くします。インチネジ。
　　「手で回せるネジ」が必要な場合は下記のアマゾンで買うのが安い。

　構成案その２（HDD 1TB）

構成変更点	変更内容	金額変更
M.2 ストレージ	M.2 SSD 256GBから SATA HDD 1TBに変更	-12100円
無線機能	元々無し（追加すると 4400円）	--円
キーボード	なし	-2200円
マウス	なし	-1100円
バーティカルスタンド	なし	-1100円
ツールレス（オプションシャーシ）	なし	-1100円
金額変更の合計		-17600円
元の価格		49720円
計算後		=32120円

　※ 別途、M.2 SSDを増設して、それを Windowsの起動ドライブとし、HDDの 1TBは大容量ストレージとして使用します。（HDDの Windowsを M2 SSDに「引越し」が必要です）
　※ 差額の 12100円で 1TBの M2 SSDが買えます。
　今更ながら「使わない SSD 128GB」構成よりも「使い道のある HDD 1TB」の方が良かったかな。。。

● Lenovo ThinkCentre M75qと Intel NUC NUC8I5BEHを比較した場合

　Lenovo ThinkCentre M75qのコスパが凄く良いです。

比較項目	Lenovo ThinkCentre M75q	Intel NUC NUC8I5BEH
購入価格	最安値構成 32120円	実売約 47000円
OS	Windows 10 Home （ライセンス認証有り）	無し（別売り）
メモリ	8GB～（別途増設可能）	無し（別売り）
SSD	128GB～（別途増設可能）	無し（別売り）
HDD	無し（1TB～増設可能）	無し（別売り）
ディスプレイ	HDMI、DisplayPortの標準 2個（最大で 3個まで）	HDMI 1個
マルチモニタ接続	標準２台（最大３台）	不可
無線機能	無し（4400円で標準追加可能）	WiFi + Bluetooth 5 （Intel Wireless AC 9560）

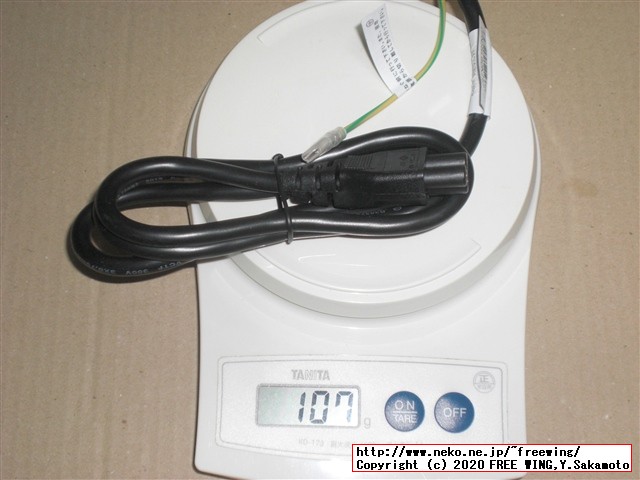

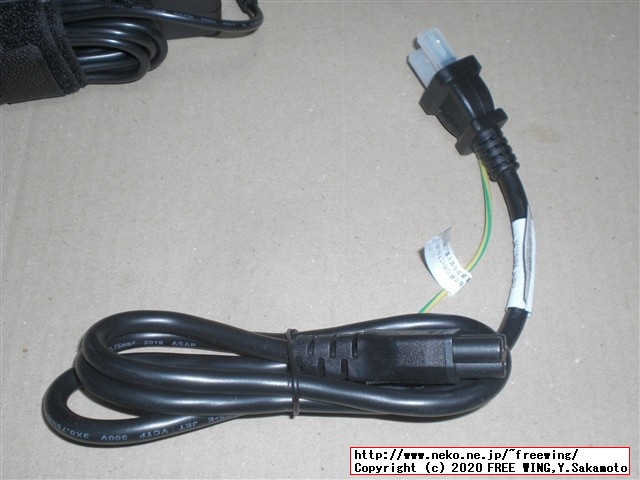

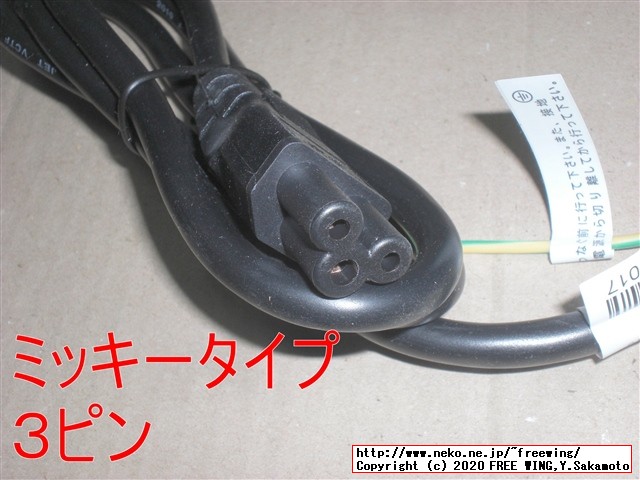

電源コード	日本仕様が付属	無し（別売り）

● Lenovo ThinkCentre M75qの納期

　2/22に購入して、発送予定が 3/23、到着予定が 3/27です。
　（納期一ヶ月 orz）

　最新状況 2020/03/18
　2/22に購入して、発送確定が 3/17、到着予定が 3/26です。

　最新状況 2020/03/19（納期交渉無しでも 2日早まった）
　2/22に購入して、発送確定が 3/17、到着予定が 3/25です。
　・日通NECロジスティクスで国際空輸（荷物番号があるものの荷物追跡不可）
　・日本国内到着後はヤマト運輸の宅急便（到着予定日の前日に荷物番号を発行）

　※ 納期が早まる魔法の番号 Rep IDの存在は後から知りました。
　※ 「発送前」なら「注文後」でもチャットで納期交渉が可能です。

● 注文したのに注文履歴が見れない場合

価格.com経由で注文の場合は下記の URLでログインしないと「注文履歴」が見れない
https://www.lenovo.com/jp/ja/kakaku/my-account/orders
https://www.lenovo.com/jp/ja/kakaku/

通常のレノボで注文の場合
https://www.lenovo.com/jp/ja/my-account/orders
https://www.lenovo.com/jp/ja/

JPADで注文の場合
https://www.lenovo.com/jp/ja/jpad/

● ThinkCentre M75q-1 ￥33220
構成内容詳細
プロセッサー : AMD Ryzen 5 Pro 3400GE (3.30GHz, 2MB)
初期導入OS : Windows 10 Home 64bit
導入OS言語 : Windows 10 Home 64bit - 日本語版/英語版選択可能
フォームファクター : Tiny
メモリー : 8GB PC4-21300 SODIMM
グラフィックカード : 内蔵グラフィックス
M.2 ストレージ・カード : 128GB M.2 2242 NVMe
イーサネット : 内蔵ギガビットイーサネット
ディスプレイポート : DisplayPort (オプション)

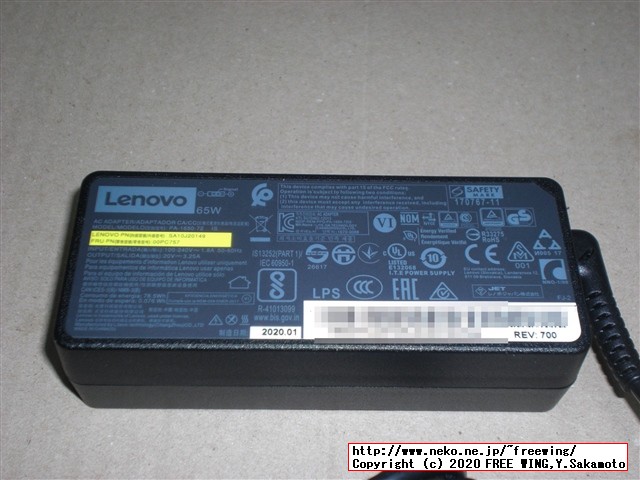

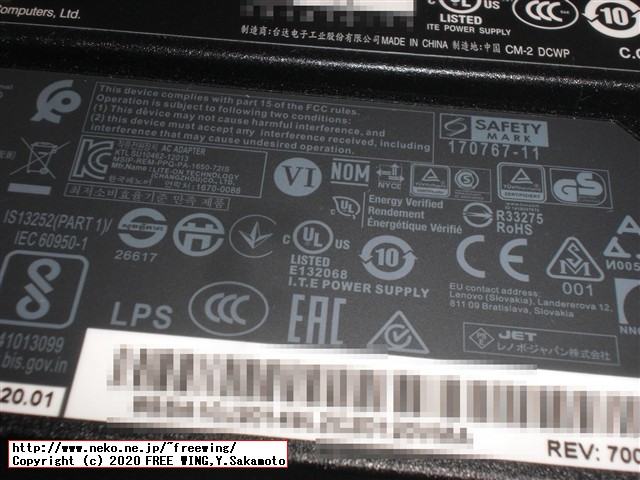

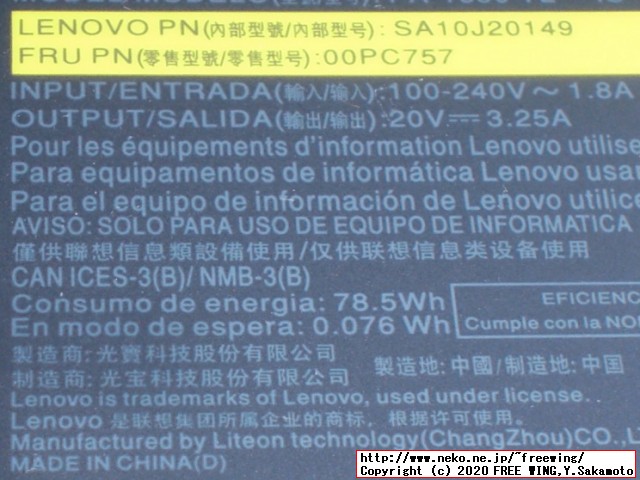

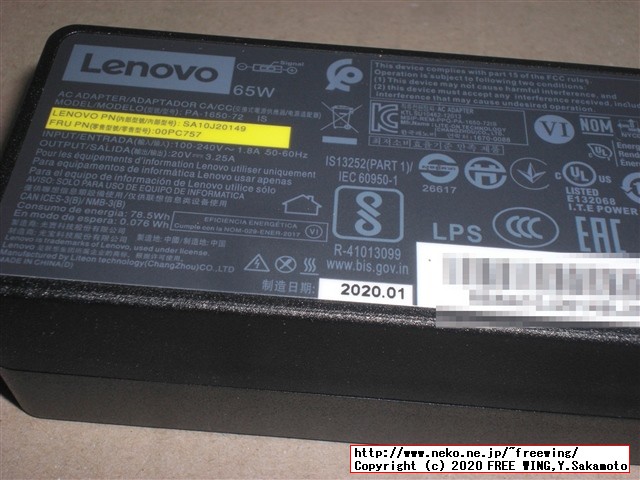

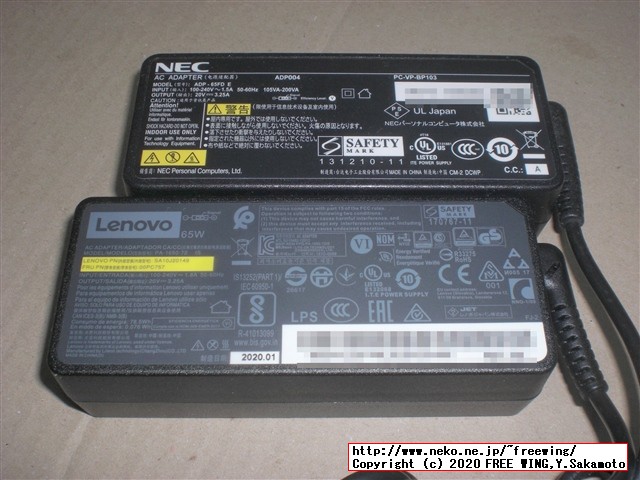

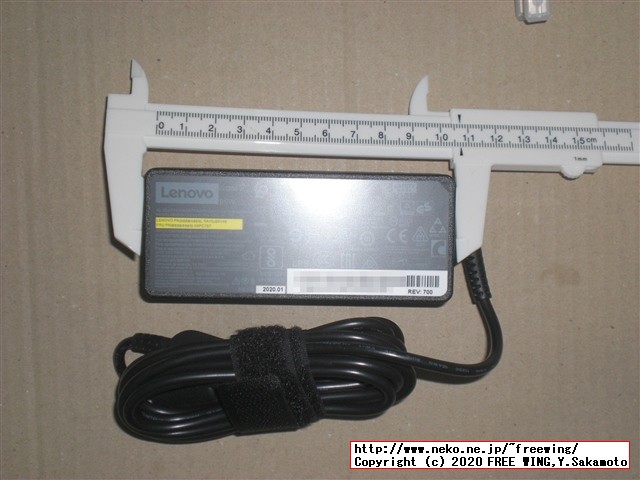

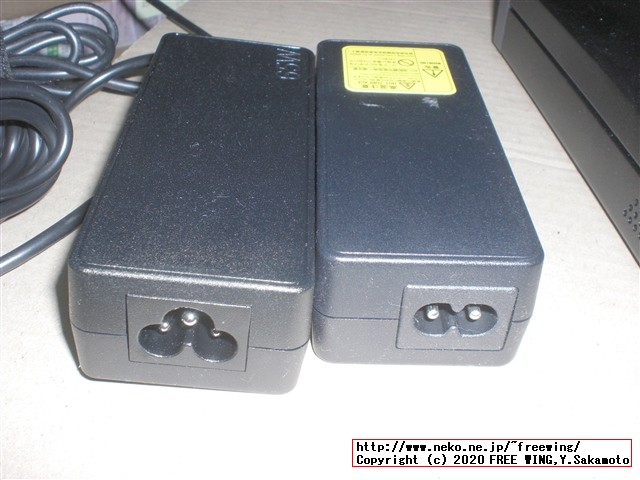

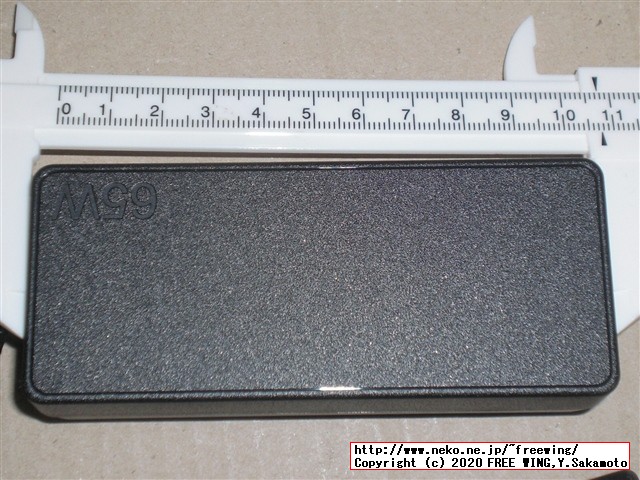

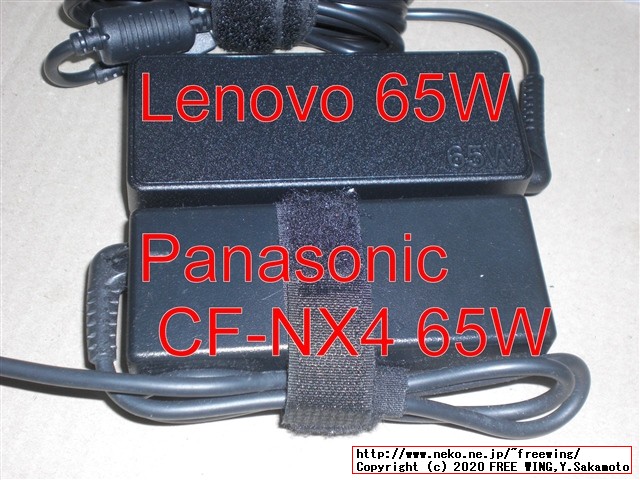

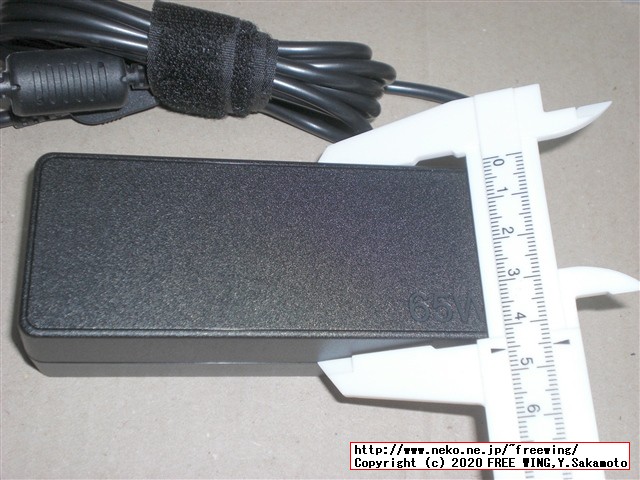

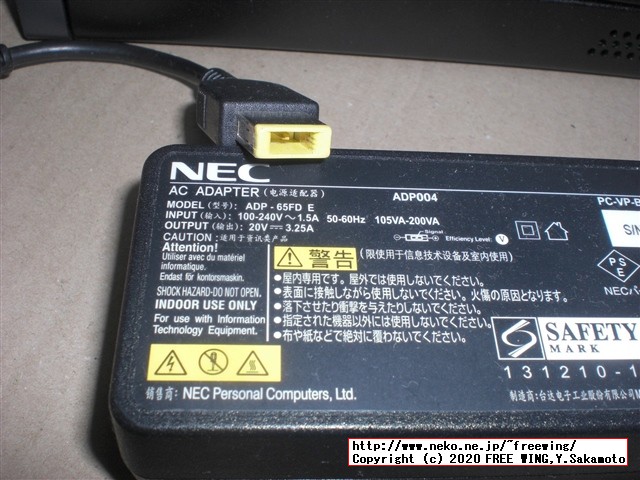

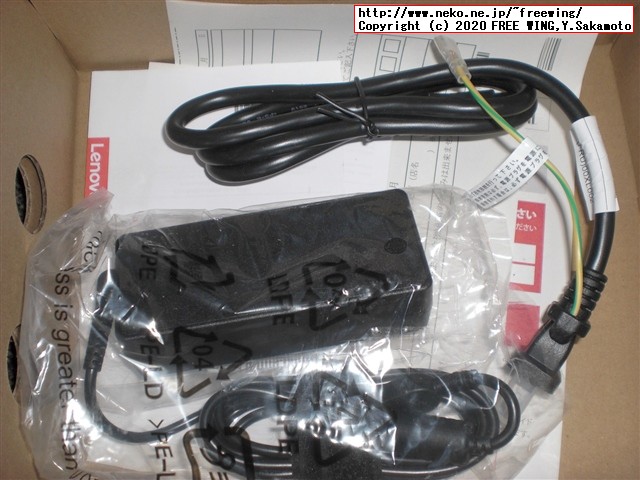

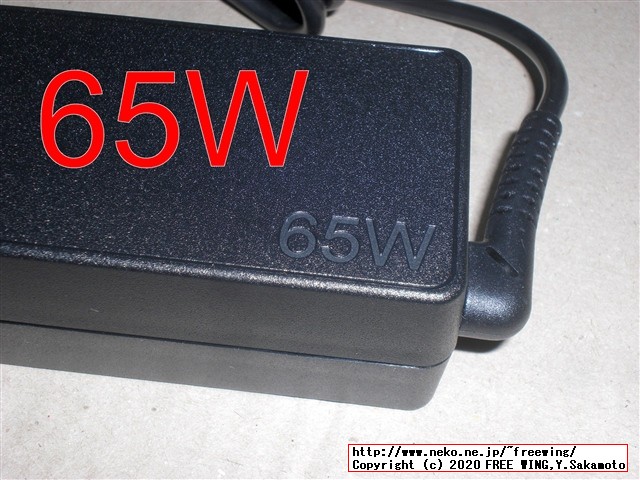

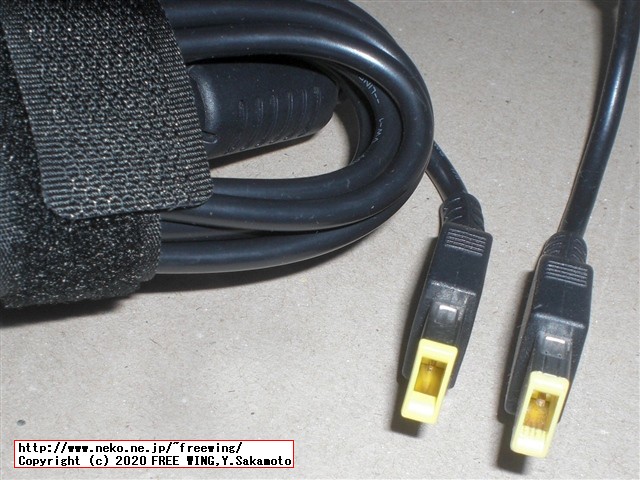

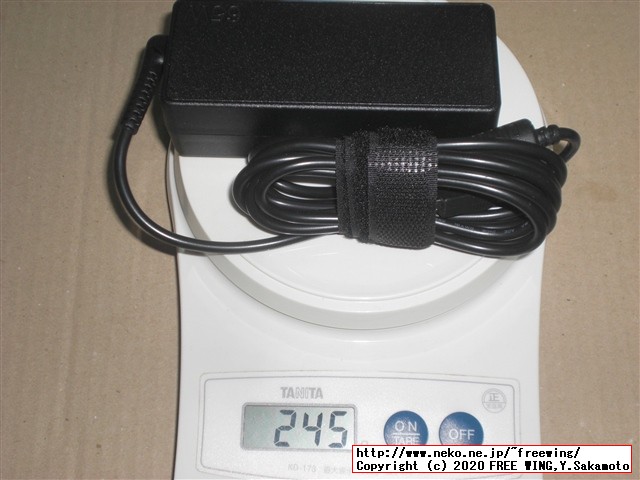

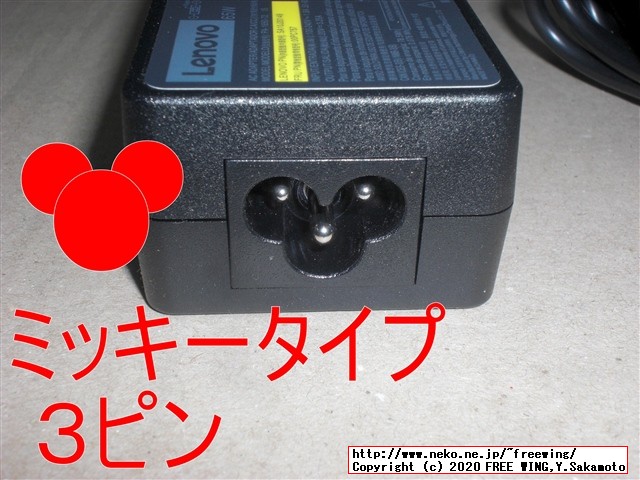

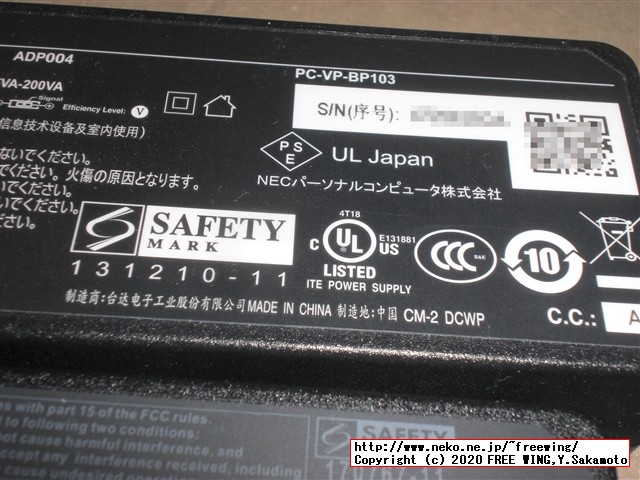

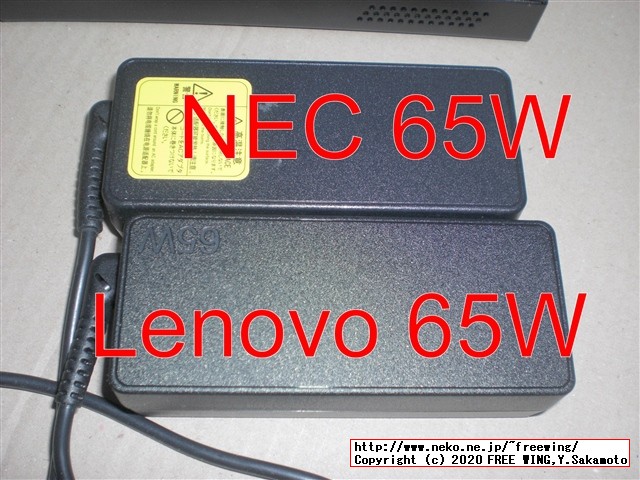

電源アダプター : 65W ACアダプター

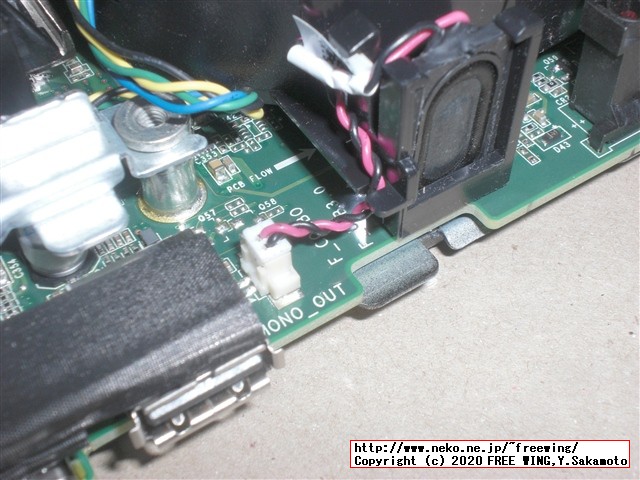

スピーカー : 内部モノラルスピーカー (1.5W)
付属品 : 日本語

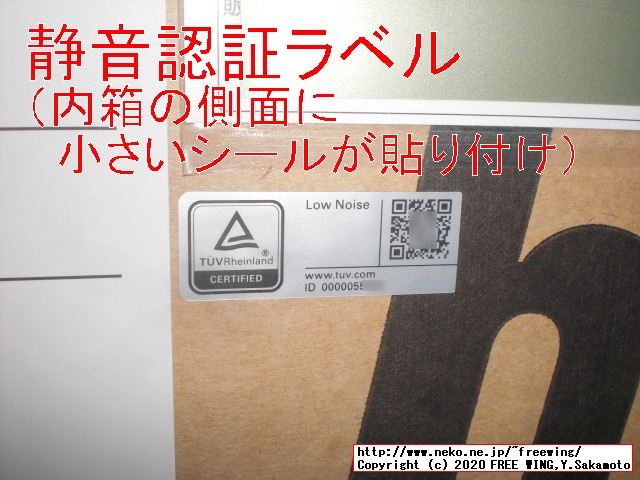

静音認証ラベル : 静音認証ラベル（内箱の側面に小さいシールが貼り付け）
標準保守 : 1年間オンサイト修理

● Lenovoのネット注文の納期を高速化する魔法の Rep ID

・2020/03/18

Lenovoのネット注文の納期を高速化する魔法の Rep ID
Lenovoのチャットで「納期遅いっすよ」で納期短縮の魔法の番号 Rep IDが発行される

● Lenovo ThinkCentre M75qは HDMI出力の動作仕様に注意

・2020/04/10

ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEは HDMI出力の動作仕様（相性問題）に注意
Lenovo M75q AMD Ryzen 5 PRO 3400GEの HDMIは電源起動直後の BIOS画面等では映像が映りません

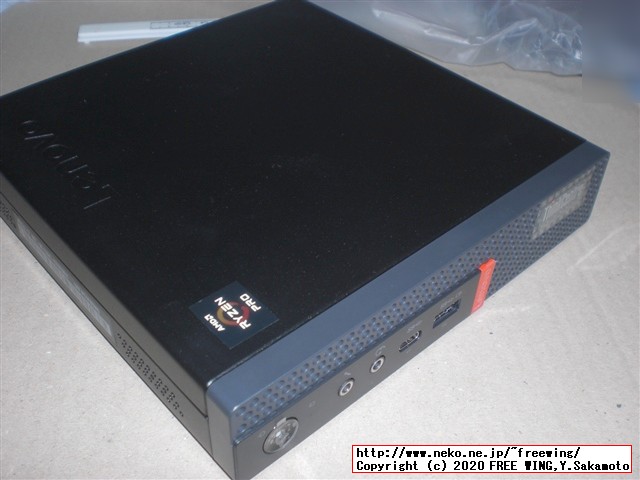

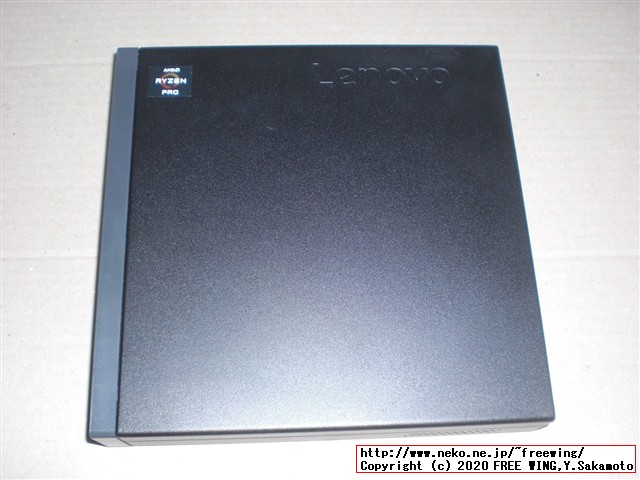

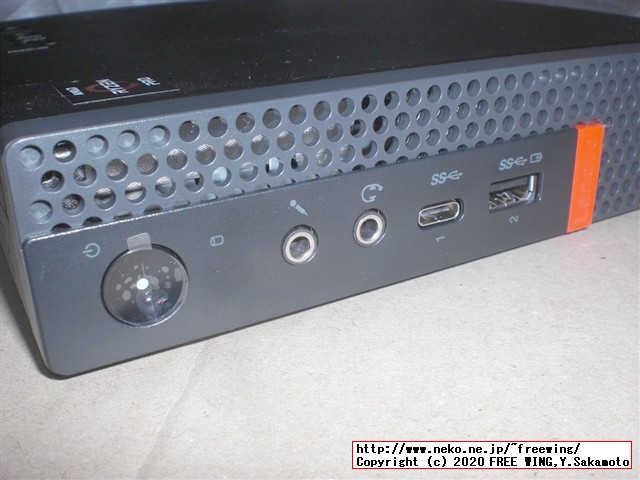

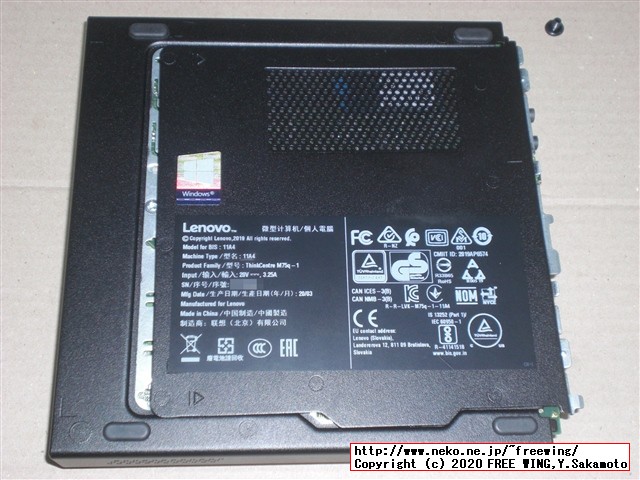

● Lenovo ThinkCentre M75qのレビュー

　Windows Homeのライセンス付きで、メモリ、SSDも付いているので即使える！！
　コスパが超高くて CPUの速度も高速の部類なのでとても良い！！

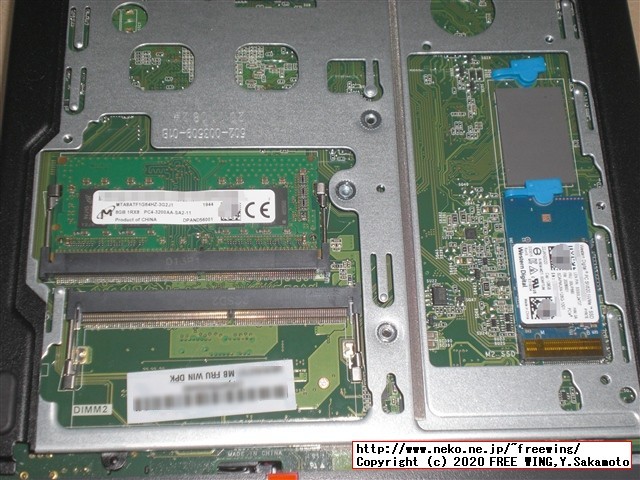

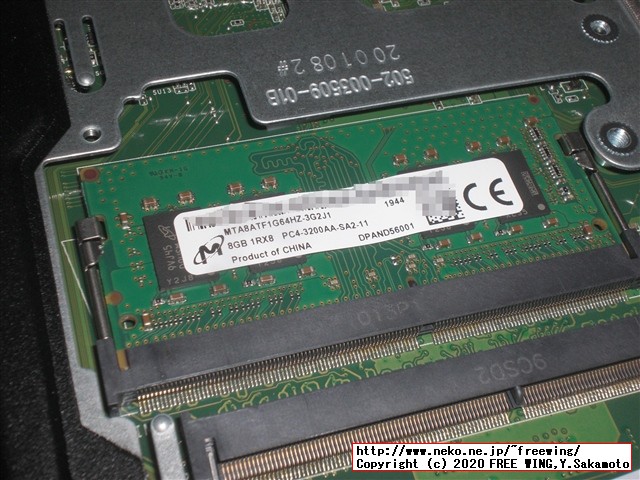

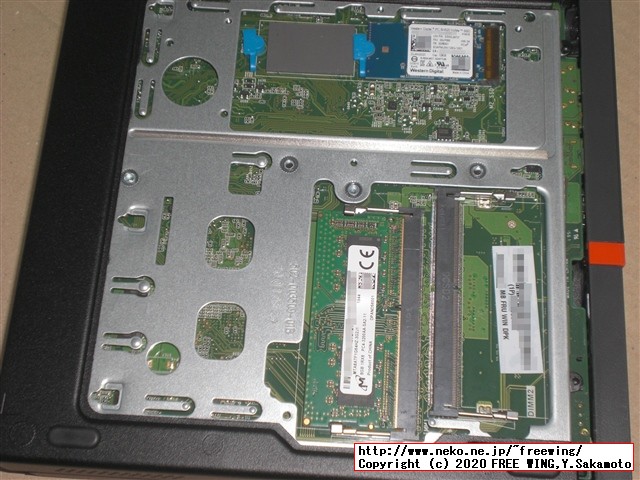

　出荷時の 8GBのメモリが DDR4 PC4-3200だった。（M75qの仕様は PC4-2666）
　　Micron MTA8ATF1G64HZ-3G2J1 PC4-3200AA-SA2-11
DDR4 SDRAM SODIMM MTA8ATF1G64HZ - 8GB
　Micron MTA8ATF1G64HZ-3G2 0.62ns @ CL = 22 (DDR4-3200) -3G2
　PC4-2666時は CL = 19 (DDR4-2666)

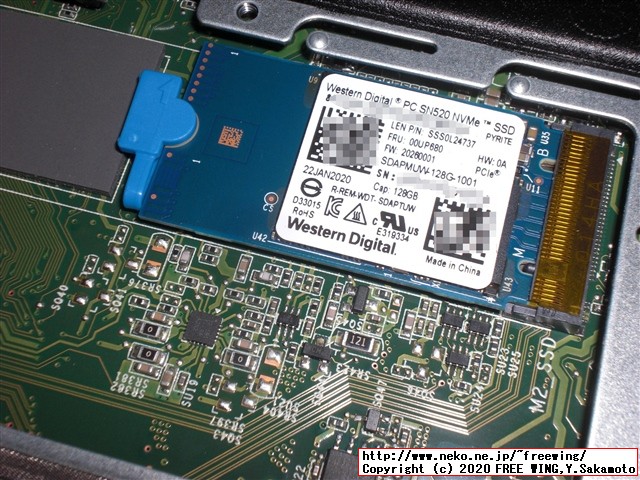

　出荷時の 128GBの M.2 SSDが Western Digital製 PC SN520 NVMe SSDだった。
　　Western Digital製 M.2 2242 S3-B-M SDAPMUW-128G SN520 Computing Data Sheet
Western Digital PC SN520 NVMe SSD サポート情報

SN520 Computing Data Sheet
Model	SDAPMUW-128G
Interface	PCIe Gen3 x2 NVMe v1.3
Sequential Read up to (MB/s)	1500
Sequential Write up to (MB/s)	800
Random Read up to (IOPS)	95K
Random Write up to (IOPS)	90K
Endurance (TBW)	100
MTTF	Up to 1.752M hours

　別ロットでは
8GBのメモリ
8GB SAMSUNG M471A1K43DB1-CTD PC4-2666V-SA1-11
S1ASA1D9393454AOEB
M471A1K43DB1-CTD Specifications

128GBの M.2 SSD
128GB M.2 NVMe SSD SAMSUNG PM991 MZ-ALQ1280
MZVLQ128HBHQ-00000/07

Model	PM991
Interface	PCIe Gen3 x4
F/F	M.2
Capacity	128 GB
Seq. Read	2000 MB/s
Seq. Write	1000 MB/s
Ran. Read	64K IOPS
Ran. Write	220K IOPS
Product Status	Mass Production

● Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの Windows 10 Homeとハードウェアの情報

・2020/03/25

ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの Windows 10 Homeの情報
Lenovo ThinkCentre M75q AMD Ryzen 5 PRO 3400GEにプリインストールの Windows 10 Homeの情報

● Lenovo ThinkCentre M75qに Win10をクリーンインストールする＆不明なデバイスのデバイスドライバ

・2020/03/25

ThinkCentre M75q-1に Windows 10をクリーンインストールする＆不明なデバイスのデバイスドライバ
Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの Windows 10のデバイスドライバ一覧

● Lenovo ThinkCentre M75qの Windows 10 1909用デバイスドライバ

M75q-1 Desktop (ThinkCentre) Drivers ＆ Software

・ Audio
　Realtek Audio Codec Driver for Windows 10 (Version 1909) - Lenovo V530-15ICR, Lenovo V55t-15API, ThinkCentre M75q-1, M75s-1
　6.0.8781.1　06 Jan 2020

・ BIOS/UEFI
　Flash BIOS update Version M2FKT1EA
　Version M2FKT1EA　18 Feb 2020

・ Chipset
　AMD Chipset Driver
　4.10.0.0　16 Jan 2020

　AMD公式
AMD Ryzen and Athlon Mobile (Chipset) Drivers ＆ Support
　Revision Number 2.03.12.0657
Release Date 2020年3月19日

・ Display and Video Graphics
　AMD Onboard Graphics Driver
　AMD Radeon family Display Driver 19.10.26.27 DCH UWP for Windows 10
　26.20.11026.27002　06 Jan 2020

Run Setup.exe install driver.
Silent install drivers: DriverSetup.exe /VERYSILENT

・ Networking: LAN (Ethernet)
　Realtek DASH LAN Driver
　10.035.0510.2019　17 Jul 2019

　Realtek公式
Realtek PCIe FE / GBE / 2.5G / Gaming Ethernet Family
　10.038　2020/02/21

・ Storage
　Lenovo SSD and HDD Firmware Update Tool for Windows 10, 8.1 (64-bit), 7 (32-bit and 64-bit) - Desktop Systems
　Lenovo SSD and HDD Firmware Update Tool
　21 Feb 2020

● Lenovo ThinkCentre M75qの自前でパワーアップ拡張用のパーツ類

Intel インテル AX200 NGW 802.11ax (2400Mbps) Wi-Fi 6 & Bluetooth5 (M.2 WiFiカード)

ASIN: B07T8ZHZP6

インテル Intel Wi-Fi 6 AX200 AX200NGW Wi-Fi 6 802.11ax + Bluetooth 5.0 M.2/NGFF ワイヤレスカード

ASIN: B07SH6GV5S

汎用 3G 4G LTE EDGE GSM W-CDMA CDMA UMTS WWAN ワイヤレスWANモジュールなど用ミニサイズアンテナ 2本 (MHF4 Cable=120mm)

ASIN: B071CVWY8T

Western Digital SSD 500GB WD Blue SN550 PC M.2-2280 NVMe WDS500G2B0C-EC 【国内正規代理店品】

ASIN: B082VZKK3L

内部 NGFF M.2 アンテナ、ブラックメインホワイトオークスワイヤー

ASIN: B07D7STRB2

この形は設置し易いから良いな

Western Digital SSD 1TB WD Blue SN550 PC M.2-2280 NVMe WDS100T2B0C-EC 【国内正規代理店品】

ASIN: B082VZPCL7

※ 「NVMe接続」タイプ

【Amazon.co.jp 限定】Crucial SSD 960GB BX500 内蔵2.5インチ 7mm (FFPパッケージ) 3年保証【PlayStation4 動作確認済】正規代理店保証品 CT960BX500SSD1Z

ASIN: B07KL82RLL

サンワサプライ手締めネジ(インチネジ) TK-P23

ASIN: B00076YM60

※「手で回せるネジ」はこっちの方が良い
※ インチネジ

アイネックスハンドルネジインチ黒 PB-031BK

ASIN: B002Z3BCIE

黒色なので M75qにマッチする。

※「手で回せるネジ」はこっちの方が良い
※ インチネジ

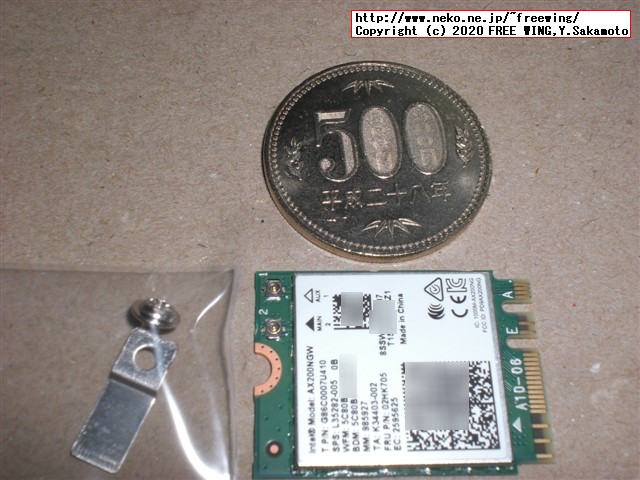

● Intel インテル M.2 2230 AX200 NGW 802.11ax WiFi 6、Bluetooth 5.1 Cyclone Peak

　4400円をケチって無線機能を無しにしたので、別途 M2 NGFFの WiFi Bluetoothコンボモジュールを購入します。
　M75qに増設する無線モジュールは AX200NGWが評判が良いのでコレにしました。
　Intel インテル M.2 2230 AX200NGWは技適取得済み、技術基準適合証明済み。

　※ アンテナ等の外観にこだわる場合は Lenovo標準オプションの無線機能を追加した方が面倒が有りません。

・2020/03/25

ThinkCentre M75q-1に WiFiと Bluetoothの無線機能を内蔵してパワーアップする改造手順
Lenovo ThinkCentre M75qに M2 NGFF WiFi Bluetoothコンボモジュールを追加する手順を写真で解説

　インテルワイヤレス製品 AX200NGW 購入価格は 2000円程度です。
　アンテナを接続するコネクタの形状（規格）は「MHF4」です。

・Intel インテル M.2 2230 AX200 NGW 802.11ax WiFi 6、Bluetooth 5.1 Cyclone Peak

Intel インテル M.2 2230 AX200 NGW 802.11ax WiFi 6、Bluetooth 5.1 Cyclone Peak

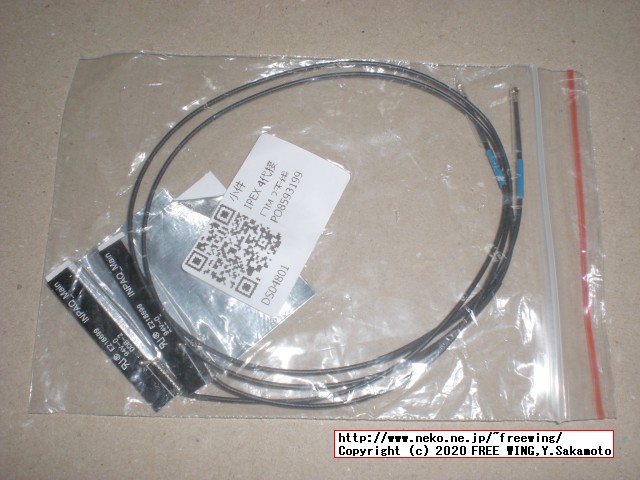

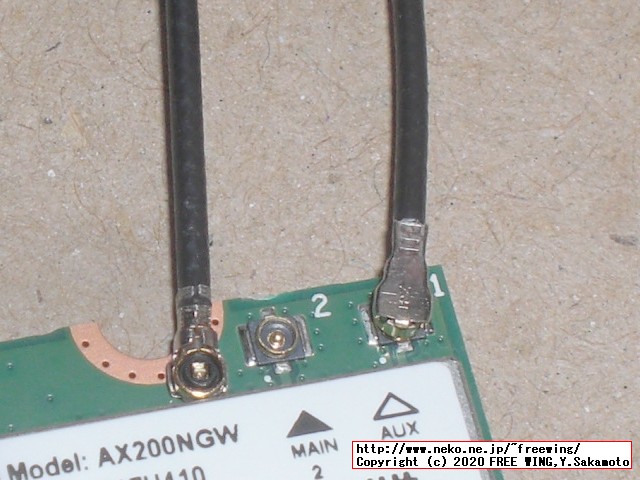

● M2 NGFF無線モジュール用の MHF4コネクタのアンテナ

　これとは別に M2 NGFF無線モジュール用にアンテナも購入します。
　MHF4コネクタのアンテナが必要です。（IPEX-4 4世代とも言います）
　アンテナが無いと、対向機をすぐ隣に置かないと無線通信が安定しません。
　（ノーマルの IPEX、IPX、U.FLと言われるコネクタとは別物なので注意）

　購入価格は 600円程度です。

・M2 NGFF無線モジュール用の MHF4コネクタのアンテナ

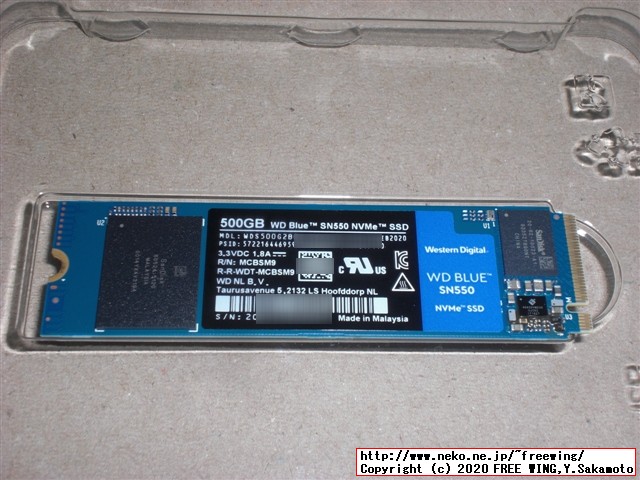

● WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280

　M75qの注文時の SSDを 128GBに変更したので、自分で 500GBの M2 SSDに載せ換えます。
　当然 DRAM Cache付きを選びます。

・2020/03/25

ThinkCentre M75q-1の M.2 SDDを 500GBに換装してパワーアップするカスタマイズ改造手順
Lenovo ThinkCentre M75qの M2 SSDを 128GBから 500GBに交換する手順を写真で解説

・WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280

WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280

● Lenovo ThinkCentre M75q-1の SATAに 2.5 SDDを追加してパワーアップする改造

　ThinkCentre M75qに 2.5 SSDを追加する手順を写真で解説

・2020/03/25

Lenovo ThinkCentre M75q-1の SATAに 2.5 SDDを追加してパワーアップするカスタマイズ改造
Lenovo ThinkCentre M75qに 2.5 SSDを増設する手順を写真で解説

● Lenovo ThinkCentre M75q-1にメモリを簡単に増設してパワーアップする改造、写真で手順を詳しく解説

　ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順

・2020/03/25

ThinkCentre M75q-1にメモリを簡単に増設してパワーアップする改造、写真で手順を詳しく解説
ThinkCentre M75qの標準 8GBに 16GBメモリを追加して合計 24GBに増設するカスタマイズ手順

● Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体の分解方法を写真で解説

　Lenovo ThinkCentre M75q AMD Ryzen 5 PRO 3400GEにメモリや SSDを増設する際の筐体の分解方法

・2020/03/25

ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体の分解方法を写真で解説、強化改造の方法
Lenovo ThinkCentre M75q AMD Ryzen 5 PRO 3400GEにメモリや SSDを増設する際の筐体の分解方法

● Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの写真レビュー

・Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの写真レビュー

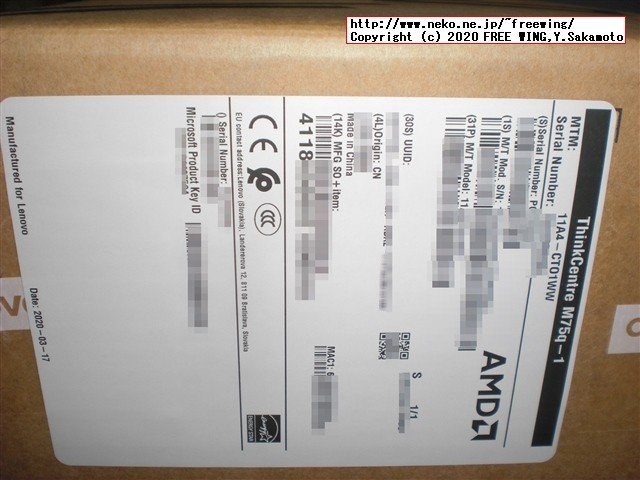

　ダンボール箱は２重になっています。

　中の梱包方法は耐衝撃に優れている。

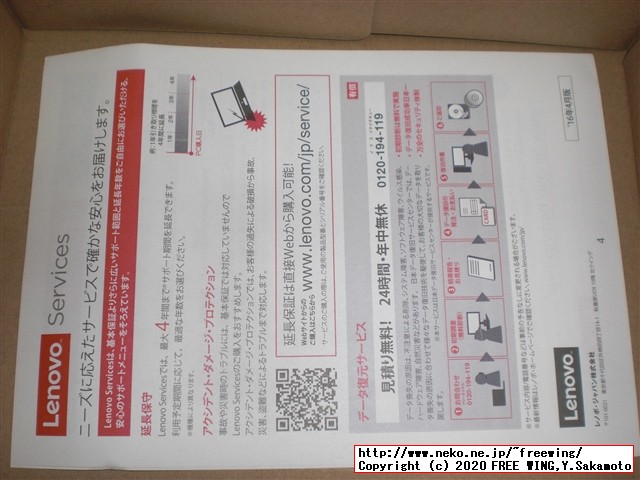

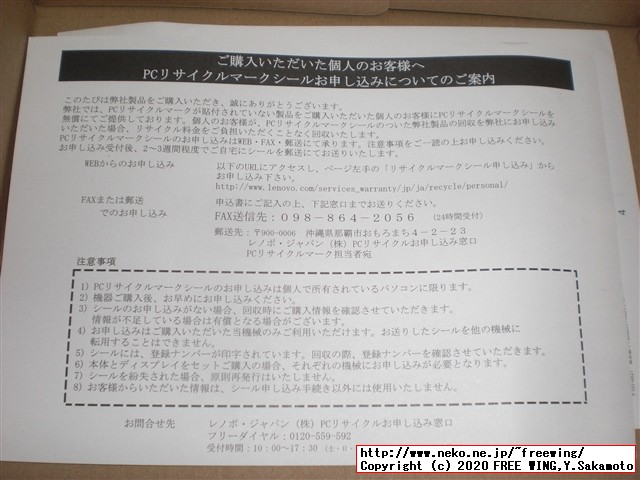

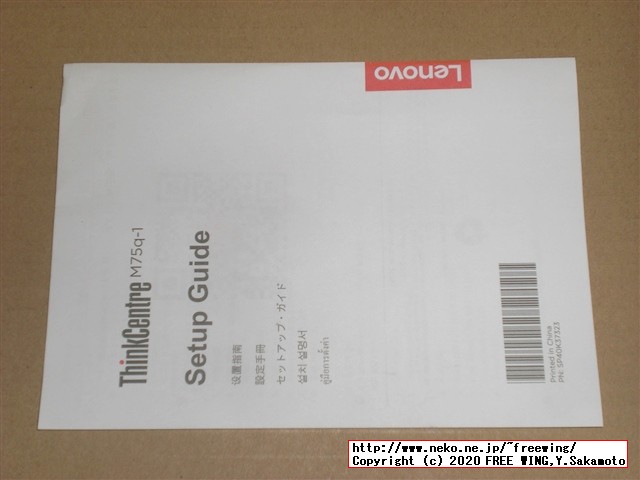

　ACアダプタと電源コード。取説等。

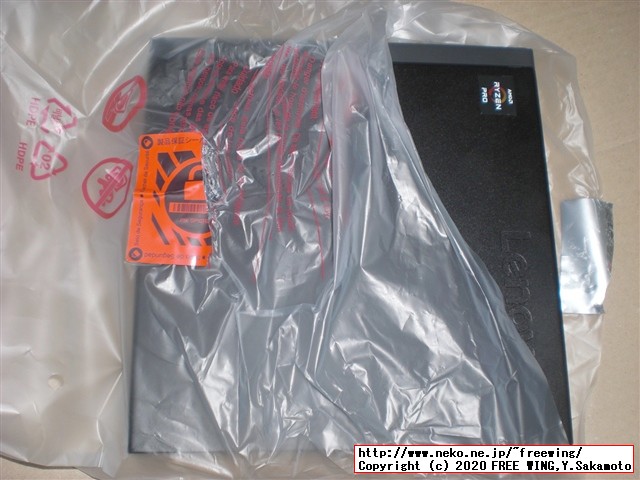

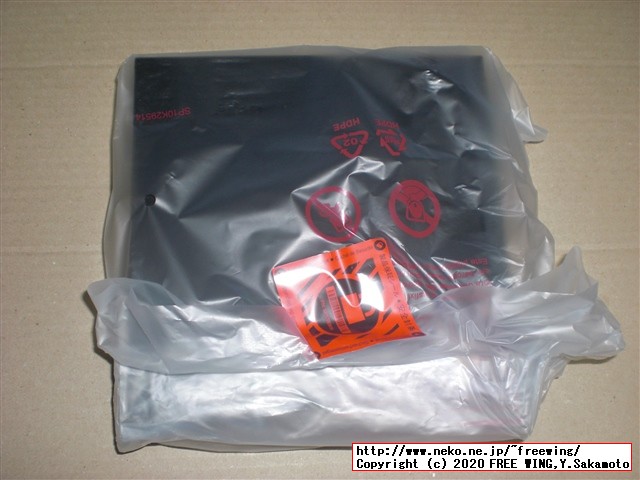

　開封防止のシールが貼ってあります。

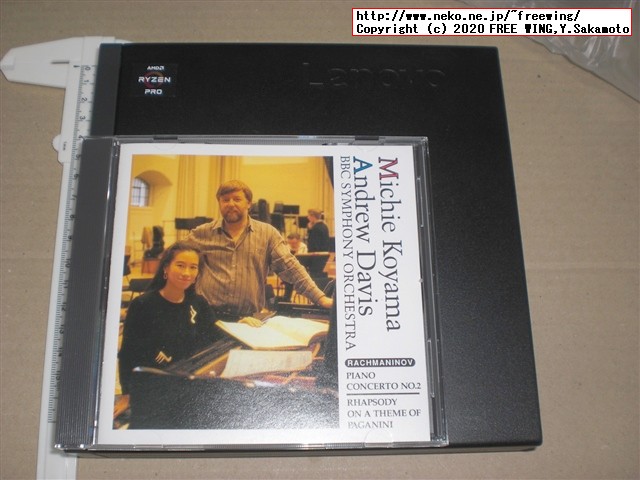

　CDケースと大きさ比較（設置面積）

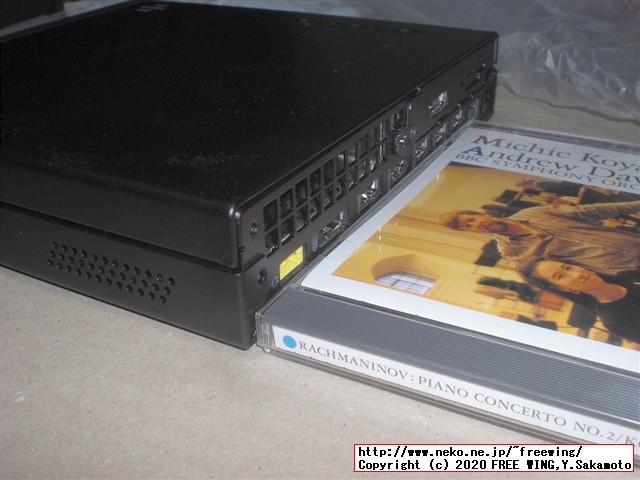

　CDケースと大きさ比較（厚さ）
　比較に使用した CDは小山実稚恵さんのラフマニノフピアノ協奏曲第2番

・2018/10/06

「炎のマエストロ」「炎のコバケン」の小林研一郎さんのコンサート、読売日本交響楽団
コバケンの熱く、たぎるチャイコフスキー交響曲第５番、小山さんの優雅なラフマニノフピアノ協奏曲第２番

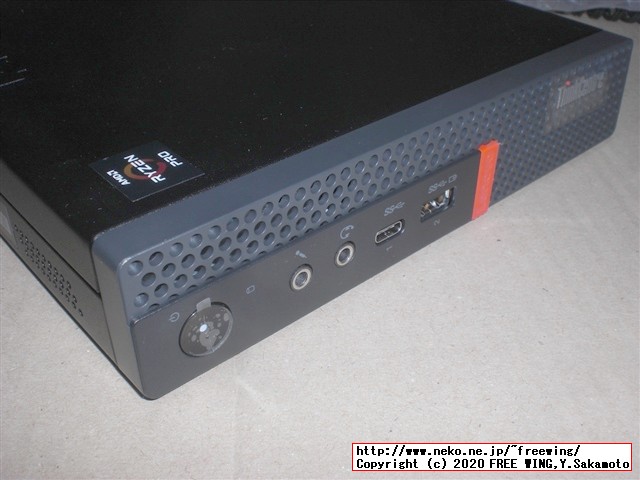

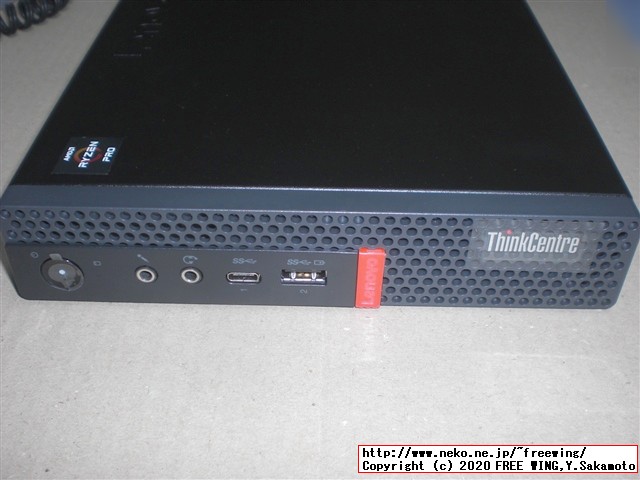

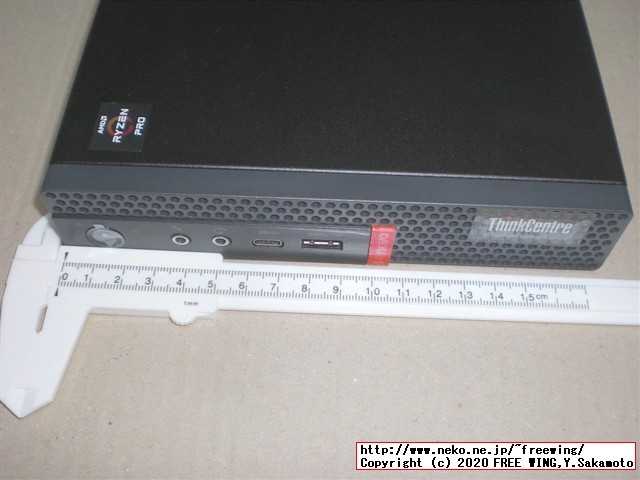

　前面パネル部分。カッコイイ！

　筐体の背面のネジは５００円玉でも回せます。

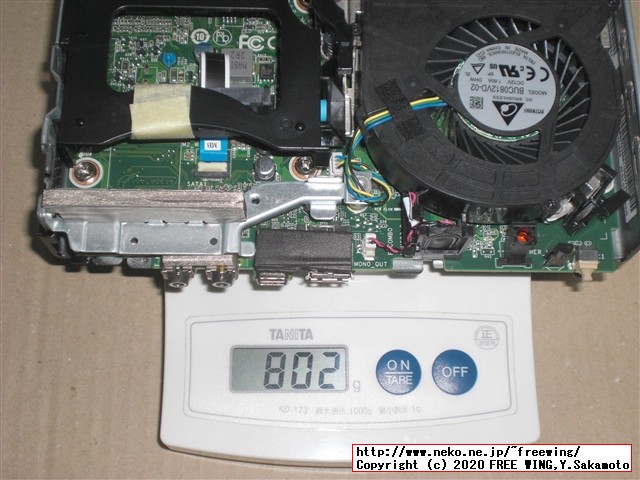

　802g

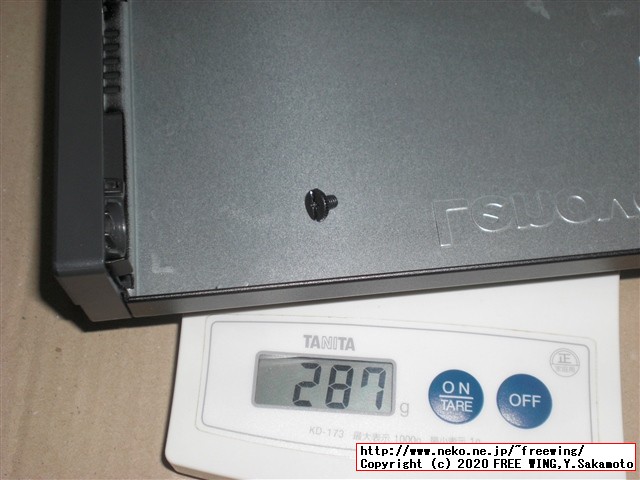

　287g
　802g ＋ 287g ＝ 1089g
　M75qの本体重量 1089g

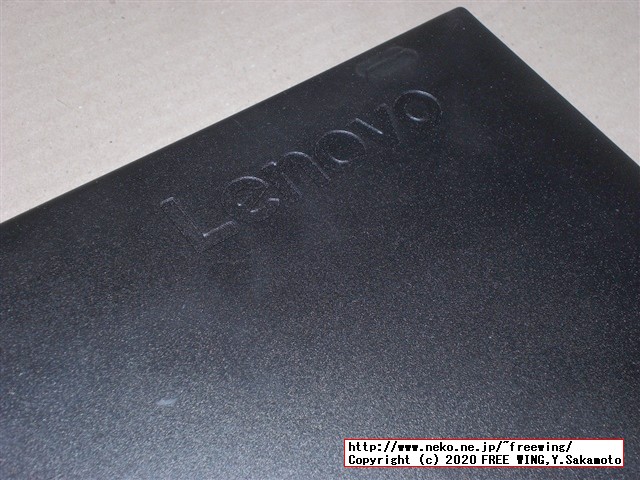

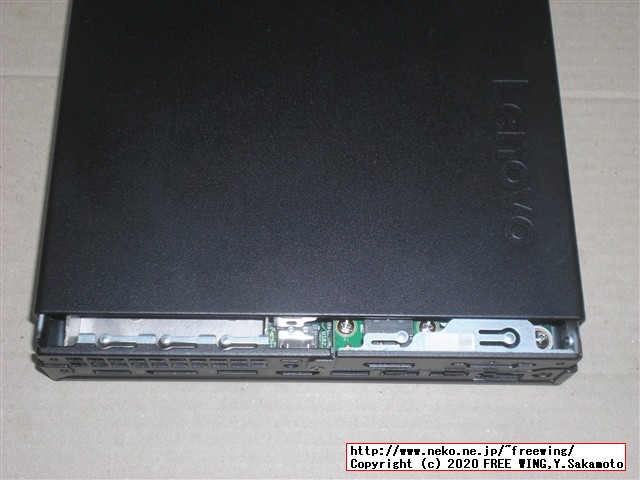

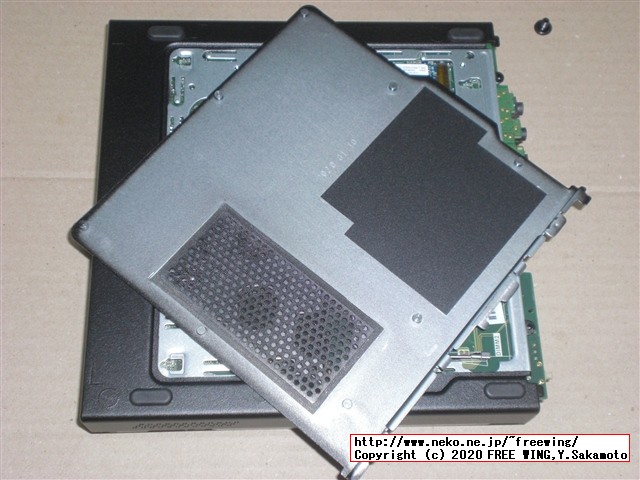

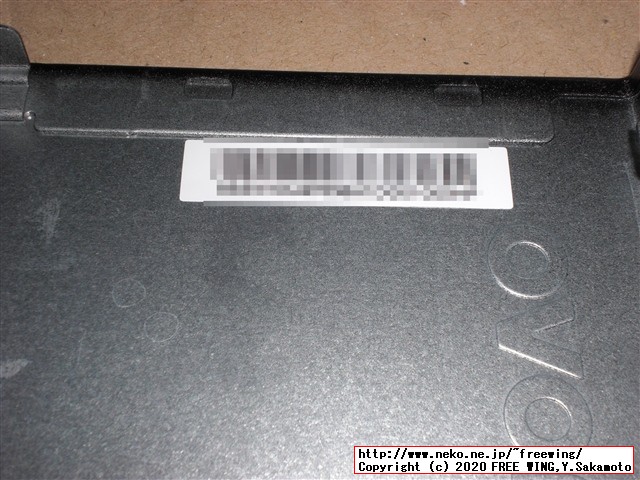

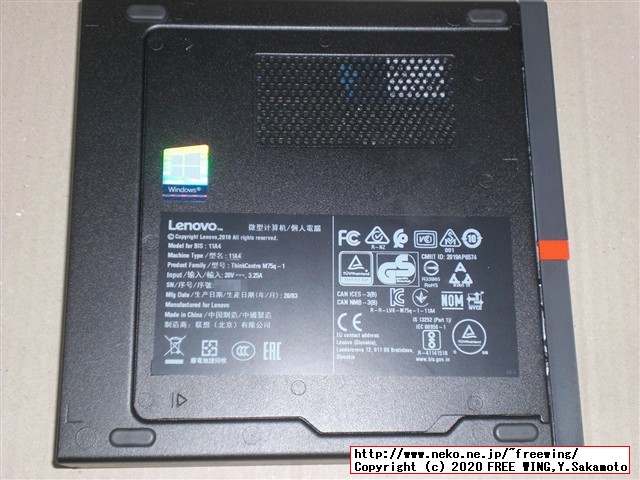

　裏ブタ部分。

　裏ブタの構造、この部分が、筐体側のミゾに嵌まります。

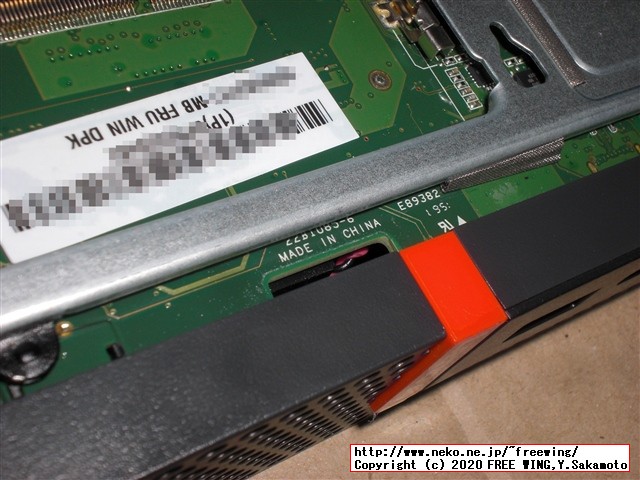

　筐体側のミゾに裏ブタのボッチが嵌まります。

●裏ブタ部分

　Micron MTA8ATF1G64HZ-3G2 0.62ns @ CL = 22 (DDR4-3200) -3G2

　Western Digital製 PC SN520 NVMe SSD 128GB SDAPMUW-128G
　M.2 2242

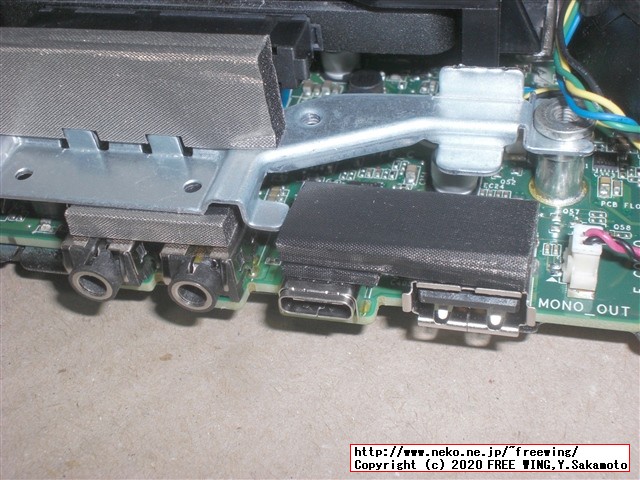

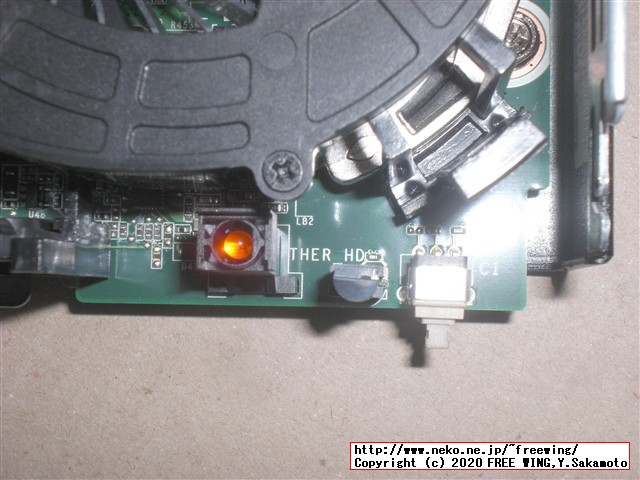

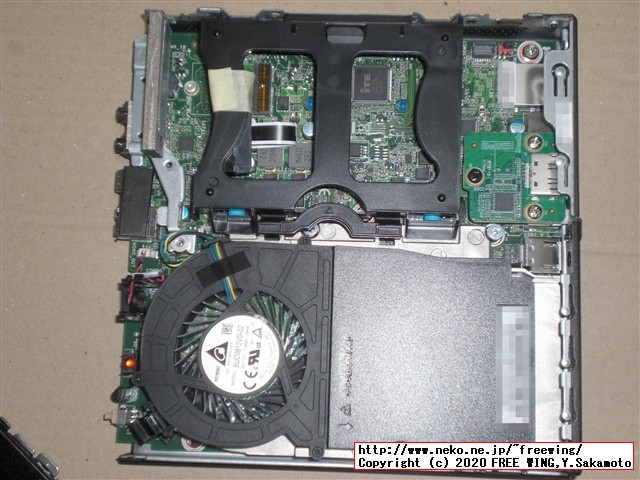

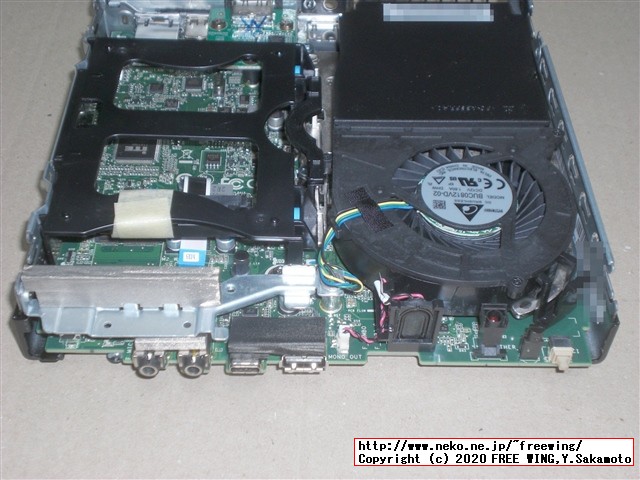

●本体内部

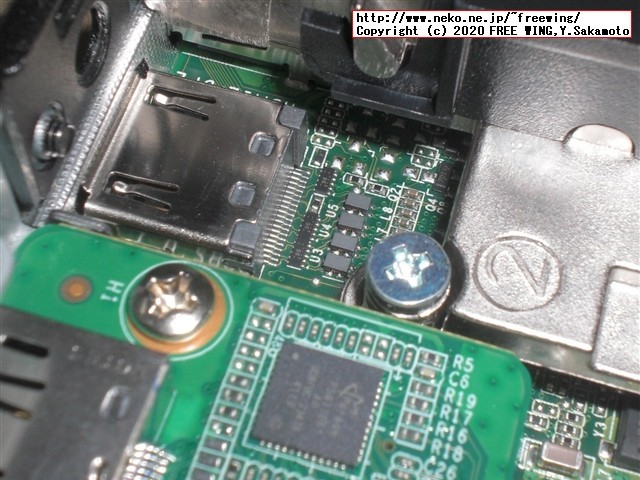

● DisplayPort 追加＋1100円

　DisplayPort 追加＋1100円

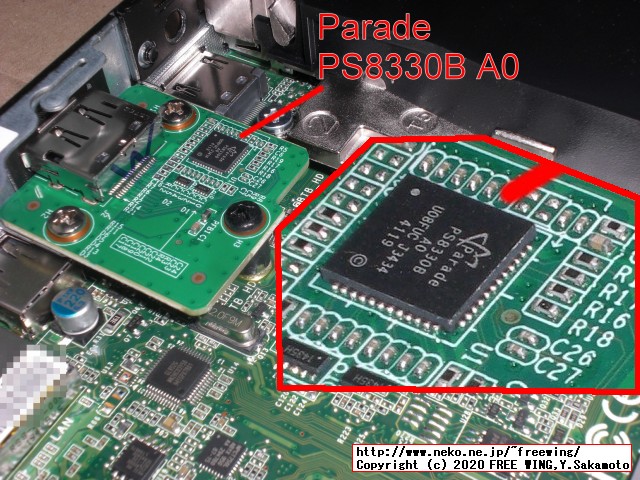

　Parade PS8330B
PS8330 - 1:1 DP 1.2 REPEATER
　Dual-mode DisplayPort version 1.2 Repeater

・Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの写真レビュー

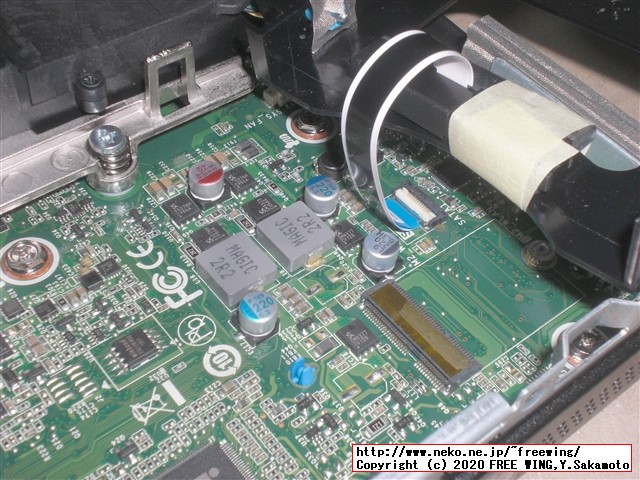

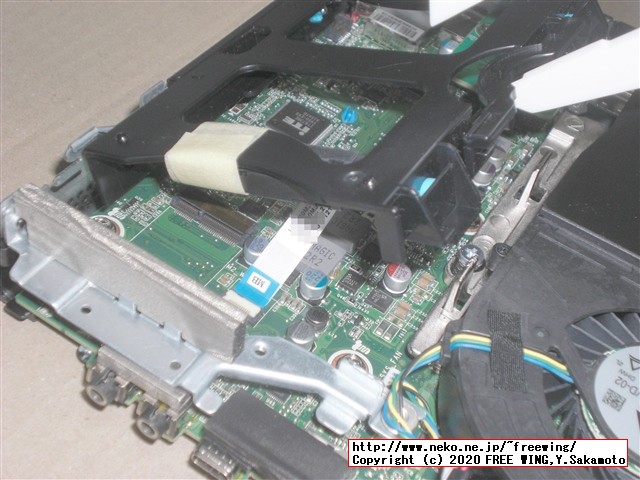

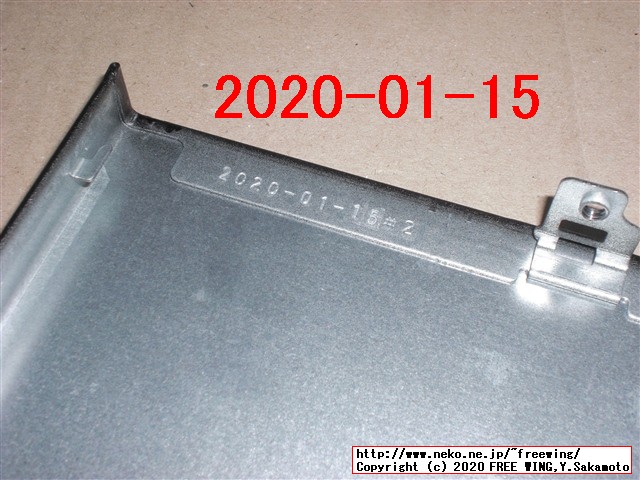

● M.2 SSDモデルでも 2.5インチ増設用のベイと SATAコネクタは付属

・Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの写真レビュー

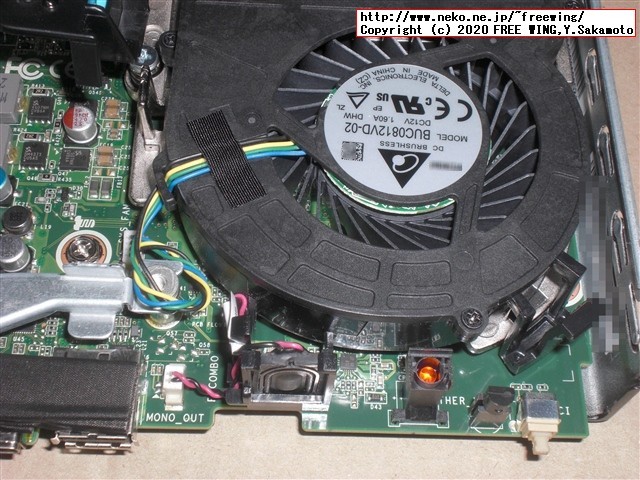

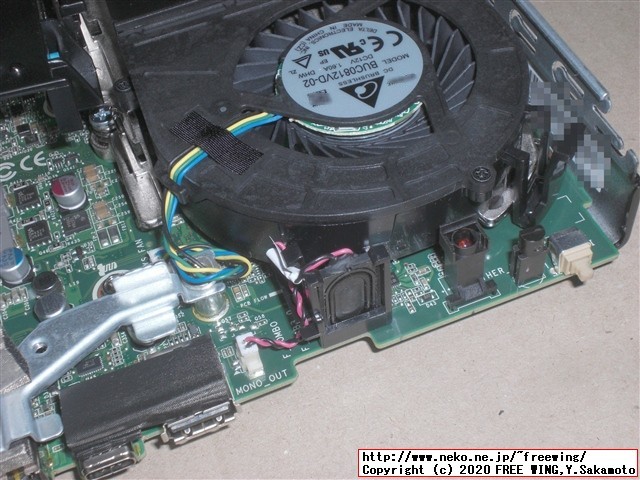

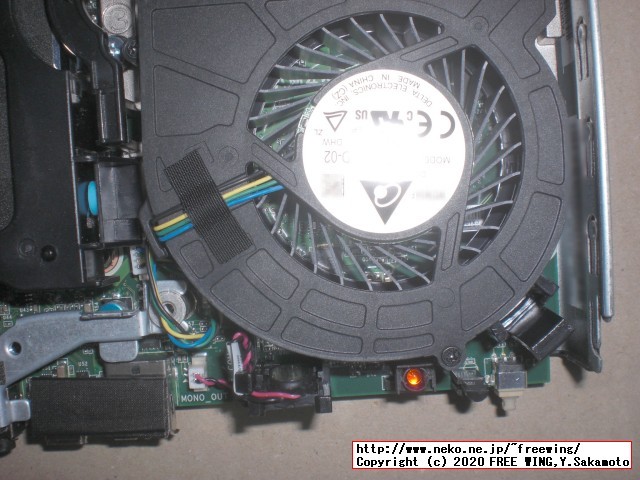

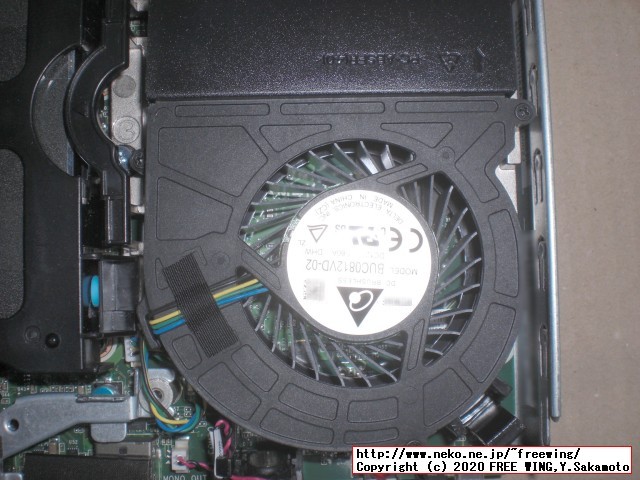

　冷却ファン DELTA MODEL BUC0812VD-02 DHW DC 12V 1.60A

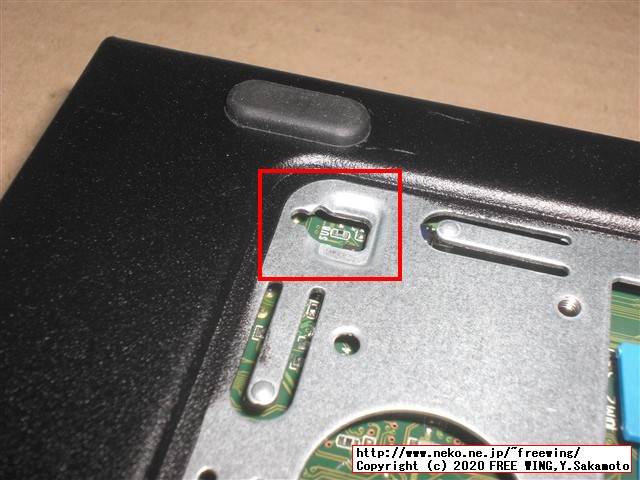

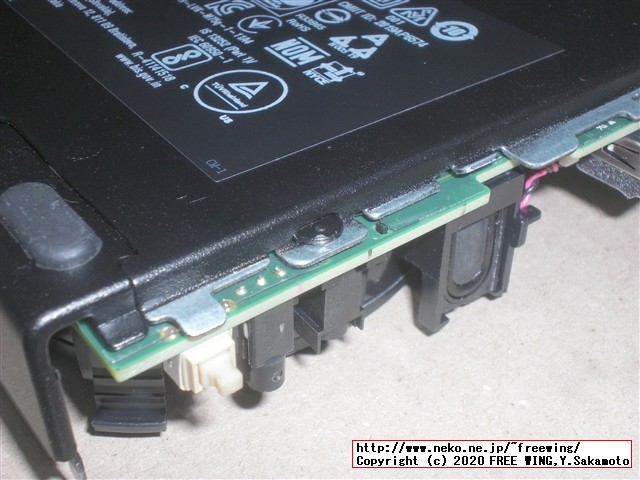

　右端の白色のスイッチは筐体のフタ閉め検出スイッチ。

　モノラルスピーカを内蔵（ただし、最大音量にしても音が小さい）

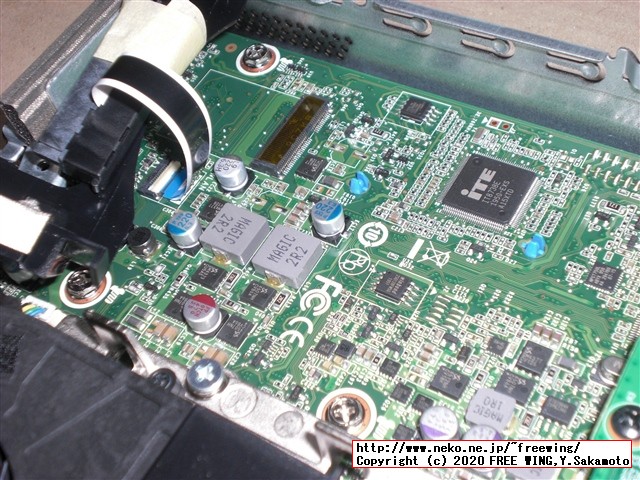

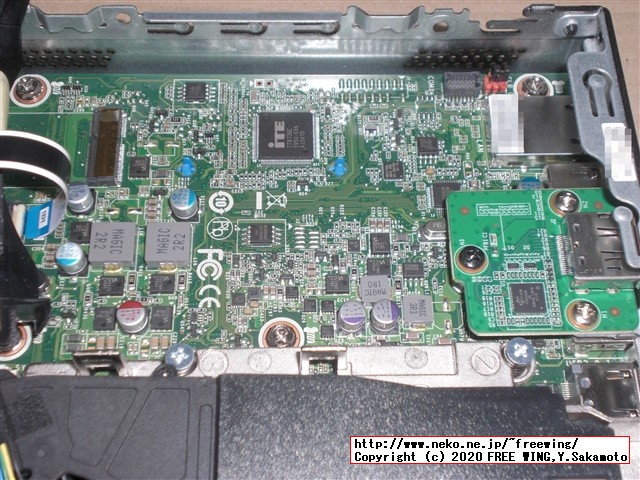

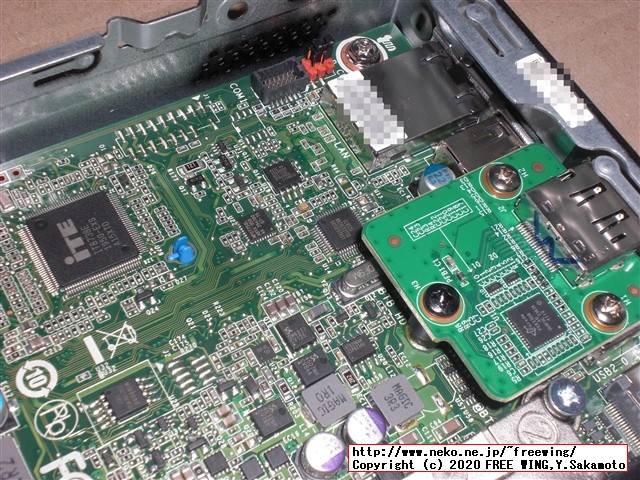

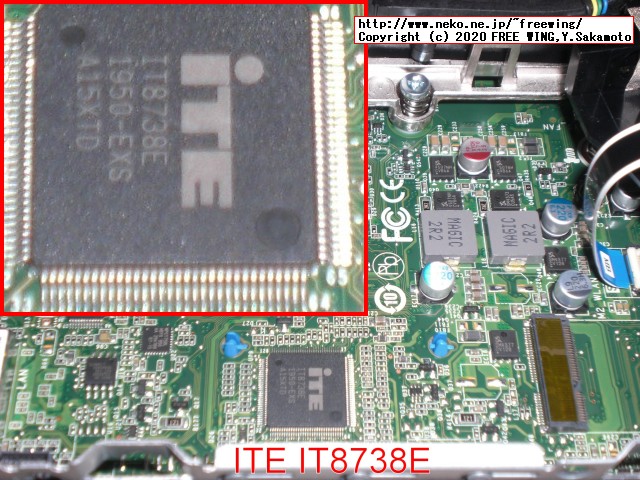

　ITE IT8738E Super I/O
IT8783E/F Preliminary Specification V0.5 (For A Version)

　Realtek ALC222 Audio
ALC898 - REALTEK

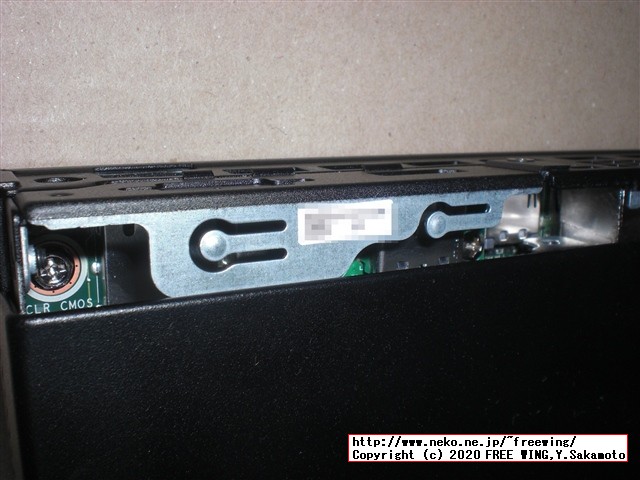

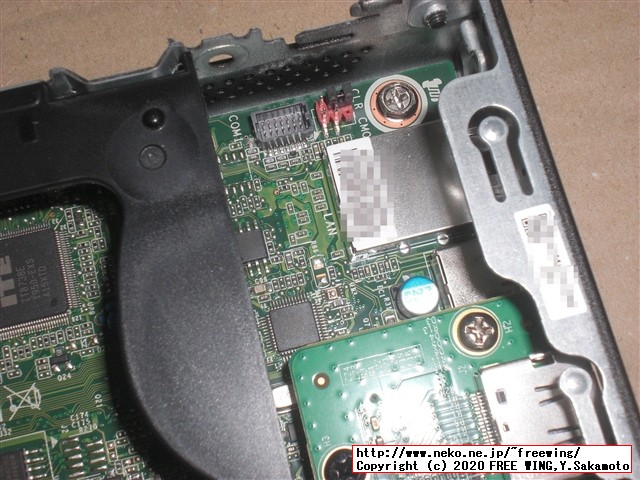

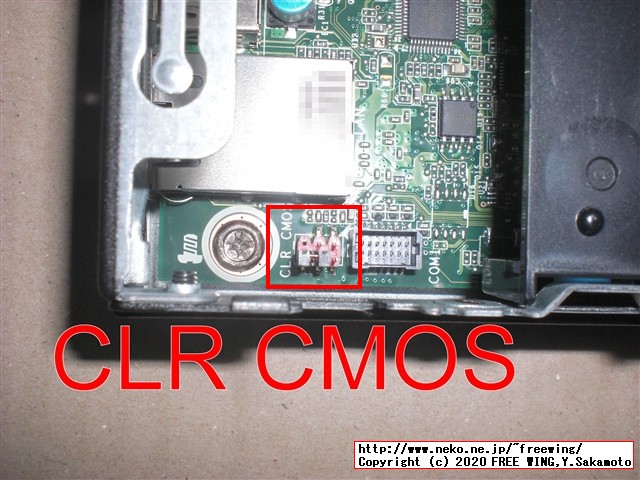

　CMOSクリア（BIOS初期化）のジャンパーピン
CMOSクリア手順 - NetVista / ThinkCentre

1) コンピューターとプリンター、モニター、外付けドライブなど接続された装置の電源を切ります。
2) すべての電源コードをコンセントから取り外し、カバーを取り外します。
3) CMOSクリア/リカバリー ジャンパーがシステムボードのどこにあるか見つけます。
4) 必要に応じてCMOSクリア/リカバリー ジャンパーにアクセスするのに邪魔なアダプターをすべて取り外します。
5) ジャンパーを標準位置 (ピン1とピン2) からピン2とピン3に移動します。
6) 取り外したアダプターを元に戻します。
7) カバーを元に戻します。
8) コンピューターと周辺機器の電源コードをコンセントに接続し直します。
9) コンピューターを再起動し、およそ10秒間待ちます。
10) 電源スイッチを5秒以上押し続けてコンピューターの電源を切ります。
11) 電源コードをコンセントから取り外します。
12) カバーを取り外します。
13) 必要に応じてCMOSクリア/リカバリー ジャンパーにアクセスするのに邪魔なアダプターをすべて取り外します。
14) CMOSクリア/リカバリー ジャンパーを元の位置に戻します。
15) 取り外したアダプターを元に戻します。
16) カバーを元に戻し、取り外したケーブルをすべて接続し直します。
17) コンピューターの電源を入れます。 ビープが2回鳴ります。 時間と日付を設定する必要があります。 そうならない場合は作業がうまくいっていません。
18) 日付、時間を設定し直したら、設定を保存し、システム構成ユーティリティを終了します。

● Lenovo ThinkCentre M75q-1の 65W ACアダプタ SA10J20149

　付属の電源は 65W 20V 3.25A。

　この電源を 90Wや 135Wの物に交換すると、グラフィックゲームのベンチマーク速度が向上する。
　また、M75qは本体の廃熱でベンチマークスコアが変動する。（勿論、周囲の温度が低い程良い）

　例：135W電源で FF15のベンチマークスコアが 150%改善
　例：135W電源で PSO2のベンチマークスコアが 350%改善

　※ 電源を標準の 65W 20V 3.25Aから 90Wまたは 135Wに変更するとパワーアップするという情報があったので 135W電源を購入します。

今回購入

レノボ 20V/6.75A 135W ACアダプター LENOVO T440P T470P T540p T450p W540 W541 Y700電源対応差込口:角口

ASIN: B082NYCRCV

135W 20V 6.75A

20V 4.5A 90W AC アダプタ Lenovo Thinkpad X1 Carbon 電源ACアダプターレノボ Thinkpad ACアダプタ Lenovo AC アダプタ E431 E531 T440S T540 D315 Z501 Z505 S500 E440 E540 電源アダプター

ASIN: B07SC2Z79S

90W 20V 4.5A

レノボ 20V/8.5A 170W ACアダプター Lenovo ThinkPad P51s P51 P50 W540 W541 W550 T440P電源対応差込口:角口

ASIN: B07WD2TV1G

170W 20V 8.5A

・Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの写真レビュー

　某ネズミのミッキータイプ

　Lenovo ThinkCentre M75qの 65W ACアダプタ本体 245g

　Lenovo ThinkCentre M75qの付属の電源ケーブル 107g

　Panasonic CF-NX4 65W 電源 ACアダプタの形状比較ほぼ同じ大きさ

　NECノートパソコンの 65Wの ACアダプタの形状比較ほぼ同じ大きさ

　NECノートパソコンの 65Wの ACアダプタの形状比較ほぼ同じ大きさ
　筐体のツクリが似ているが、、、

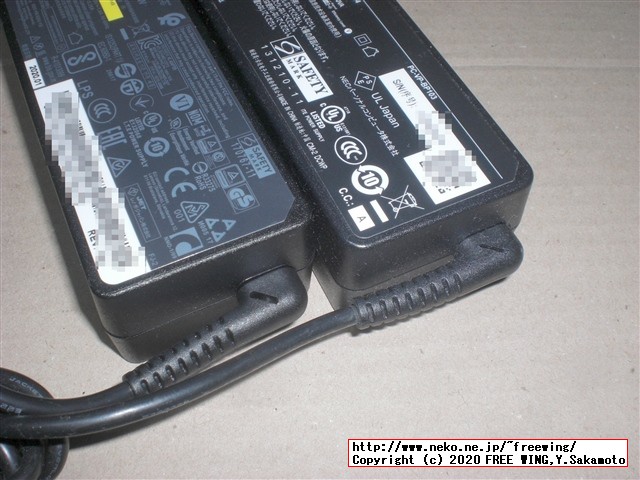

　筐体のツクリが似ているが、、、ケーブルの根元部分のスリット位置が異なるので似て非なる物、か？？

　NEC 大達電子工業 PC-VP-BP103

　Lenovo 光宝科技 SA10J20149

●静音認証ラベル : 静音認証ラベル（内箱の側面に小さいシールが貼り付け）

　シール貼り付けの作業工程が入るので納期＋２日（嘘）

　TÜV認証テュフ
TÜV認証 Sound and Noise Protection

・Lenovo ThinkCentre M75q-1 Tiny 静音認証ラベル（内箱の側面に小さいシールが貼り付け）

Lenovo ThinkCentre M75q-1 Tiny 静音認証ラベル（内箱の側面に小さいシールが貼り付け）

Tags: [ベアボーン], [Windows PC], [Hackintosh]

●関連するコンテンツ(この記事を読んだ人は、次の記事も読んでいます)

【2021年も AMD】Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gを購入したのでレビュー
Lenovo M75s Small Gen 2 AMD Ryzen 7 PRO 4750Gを購入しました PassMark 20937

3.2万円パソコン Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEのまとめ記事一覧、レビュー＆分解＆カスタマイズ
ThinkCentre M75qのベンチマーク、BIOS更新、クリーンインストール、分解、メモリ増設、SSD換装

Lenovoのネット注文の納期を高速化する魔法の Rep ID
Lenovoのチャットで「納期遅いっすよ」で納期短縮の魔法の番号 Rep IDが発行される

ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの Windows 10 Homeの情報
Lenovo ThinkCentre M75q AMD Ryzen 5 PRO 3400GEにプリインストールの Windows 10 Homeの情報

ThinkCentre M75q-1の BIOSを簡単にアップデートする方法、写真付き解説手順
Lenovo ThinkCentre M75q-1 Tinyのファームウェア BIOS更新を写真付きで手順を解説します

ThinkCentre M75q-1の起動時の BIOSロゴ画面の表示時間を長くする裏技
Lenovo ThinkCentre M75qの起動時のロゴ画面の時間を長くする事で BIOSに入る F1キーの操作が簡単になる

ThinkCentre M75q-1の BIOSの隠しメニューを表示する方法、Diagnostics UEFIメニュー
ThinkCentre M75q-1の BIOSの隠しメニュー表示、裏機能の Diagnostics UEFIメニューへの入り方

ThinkCentre M75q-1に WiFiと Bluetoothの無線機能を内蔵してパワーアップする改造手順
Lenovo ThinkCentre M75qに M2 NGFF WiFi Bluetoothコンボモジュールを追加する手順を写真で解説

ThinkCentre M75q-1の M.2 SDDを 500GBに換装してパワーアップするカスタマイズ改造手順
Lenovo ThinkCentre M75qの M2 SSDを 128GBから 500GBに交換する手順を写真で解説

Lenovo ThinkCentre M75q-1の SATAに 2.5 SDDを追加してパワーアップするカスタマイズ改造
Lenovo ThinkCentre M75qに 2.5 SSDを増設する手順を写真で解説

ThinkCentre M75q-1 Ryzen 5 PRO 3400GEのベンチマークレビュー、ゆめりあ、スーパーπ、PSO2
Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEで各種ベンチマークソフトを動かしてみた

ThinkCentre M75q-1 Ryzen 5 PRO 3400GEの PassMark PC Benchmark レビュー
Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GE PassMark Software PC Benchmark and Test Software

ThinkCentre M75q-1 Tinyの ACアダプタを 135Wにする電源ハックでベンチマークスコアが最大３倍パワーアップ
ThinkCentre M75q-1の電源アダプタを 135Wに交換で PSO2、FF14、FF15、ドラクエＸでベンチマークスコア最大 3.5倍

Lenovoのネット注文の納期を高速化する魔法の Rep ID
Lenovoのチャットで「納期遅いっすよ」で納期短縮の魔法の番号 Rep IDが発行される

【2021年も AMD】Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gを購入したのでレビュー
Lenovo M75s Small Gen 2 AMD Ryzen 7 PRO 4750Gを購入しました PassMark 20937

OpenCoreを使って ThinkCentre M75s Small Gen2 Ryzen 4750Gで macOS Big Sur Ryzentoshの夢を見た！
OpenCoreで Ryzentoshを動かす！ Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen7 PRO 4750Gで Hackintosh OSX86

Intel NUC Kit NUC8I5BEH BOXNUC8I5BEH Coffee Lake Core i5-8259Uのベンチマークレビュー
Intel NUC NUC8I5BEH Coffee Lake Core i5-8259Uで各種ベンチマークソフトを動かしてみた

PIP機能付きの 4K対応の 4入力 1出力の HDMIセレクターを買ってみた、HDMI機器が複数有る場合に便利
ピクチャインピクチャ機能付き 4K入力対応の 4入力 1出力 HDMI切り換え機 HDSFX0401P

[HOME] | [BACK]

リンクフリー(連絡不要、ただしトップページ以外は Web構成の変更で移動する場合があります)
Copyright (c) 2020 FREE WING,Y.Sakamoto
Powered by 猫屋敷工房 & HTML Generator

http://www.neko.ne.jp/~freewing/hardware/lenovo_m75q_amd_ryzen_5_pro_3400ge/
