[NEW] 2021/07/16

ThinkCentre M75s Small Gen2に自前でメモリを増設してパワーアップする改造、正しい増設方法を写真で手順を詳しく解説 ThinkCentre M75s Small Gen2に自前でメモリを増設してパワーアップする改造、正しい増設方法を写真で手順を詳しく解説

(ThinkCentre M75sの標準 8GBに 64GBメモリを追加して合計 72GBに正しく増設するカスタマイズ手順)

Tags: [ベアボーン], [Windows PC], [Hackintosh]





● Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!

 今回は 8GBモデルに追加で 32GBのメモリを 2枚増設して、全部で 32GB+32GB+8GB=72GBにします。

ThinkCentre M75s Small Gen2 直販カスタマイズモデル仕様 - レノボジャパン
Lenovo ThinkCentre M75s Gen 2 ユーザー・ガイド

 M75s Gen2にはメモリを増設するメモリ スロットが 4個ありますが、メモリを増設する場合は決まった法則でメモリをスロットに差して増設しないと正しくメモリを認識してくれません。
 メモリ増設時の注意点について説明します。

 なお、M75s Gen2で使用できるメモリにも決まった種類があるのでそれも説明します。

● M75s Gen2で使用できるメモリの種類

 ・DDR4-3200、PC4-25600
 ・デスクトップ用 288pin DIMMメモリ
 ・動作電圧 1.2V
 ・JEDEC準拠 CL22-22-22
 ・non-ECC、ECC無し
 この条件を全て満たすメモリ

● M75s Gen2で使用できないメモリの種類

 ・DDR4-3200、PC4-25600以外の規格(例:DDR3、DDR4-2666等)
 ・ノートパソコン用 260pin SO-DIMMメモリ
 ・動作電圧 1.35V(いわゆるゲーミング PC用 OCメモリ)
 ・ECC有り(いわゆるサーバ用メモリ)
 これらの条件を 1個でも該当するメモリ


● Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!

 今回は 8GBモデルに追加で 32GBのメモリを 2枚増設して、全部で 32GB+32GB+8GB=72GBにします。


シリコンパワー デスクトップPC用メモリ DDR4-3200(PC4-25600) 16GB×2枚 (32GB) 288Pin 1.2V CL22 永久保証 SP032GBLFU320F22
ASIN: B08K8P41DJ

キングストン Kingston デスクトップPC用メモリ DDR4 3200MHz 16GBx2枚 CL22 1.2V KVR32N22D8/16X2 永久保証
ASIN: B088HBJLR2

CFD販売 デスクトップPC用メモリ DDR4-3200 (PC4-25600) 16GB×2枚 288pin (無期限保証)(相性保証)(Crucial by Micron) W4U3200CM-16GR
ASIN: B08SVXPD79

Transcend デスクトップPC用メモリ PC4-25600(DDR4-3200) 32GB 1.2V 288pin U-DIMM 2Rx8 (2Gx8) CL22 無期限保証 JM3200HLE-32G
ASIN: B08DWLSQVT
※ 全て「M75s Gen2で使用できるメモリの種類」の条件を満たしています

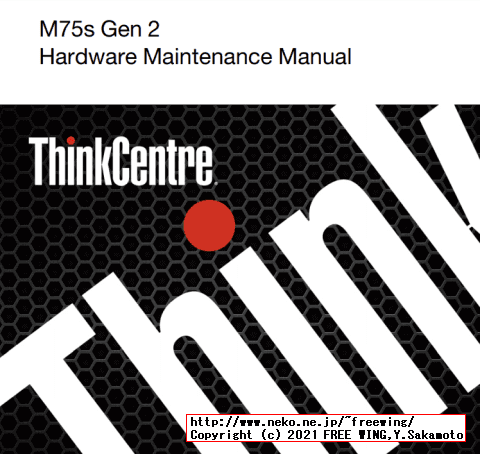

● M75s Gen 2 Hardware Maintenance Manual - Lenovo

M75s Gen 2 Hardware Maintenance Manual - Lenovo
 から抜粋。

・Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!
Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!

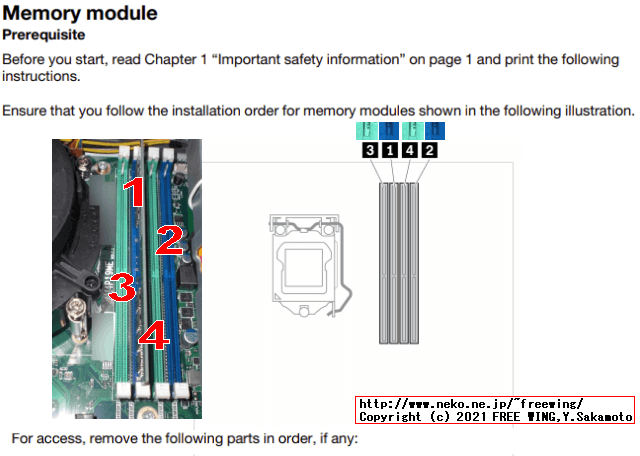

 69ページ目
Memory module Prerequisite
Before you start, read Chapter 1 ”Important safety information” on page 1 and print the following
instructions.
Ensure that you follow the installation order for memory modules shown in the following illustration.
For access, remove the following parts in order, if any:

 メモリスロットの 1、2、3、4の順番にメモリを増設する。
 また、同容量のメモリが 2枚有る場合は、1と2、3と4でペアになる様にする。

●例:
 8GBが 1枚差さっている状態で 16GBを 2枚追加する場合。
 上の図の 1と2に 16GBを差して、3に元の 8GBを差す。(元の 8GBを 1から3に移動する)

MB基板上の印刷DIMM 1DIMM 2DIMM 3DIMM 4MB基板上の印刷
スロット番号合計
購入時 8GB--8GB----8GB
8GB+4GB--8GB--4GB12GB
8GB*2枚--8GB--8GB16GB
8GB+16GB--8GB--16GB24GB
8GB+32GB--8GB--32GB40GB
8GB*3枚8GB8GB--8GB24GB
スロット番号合計
8GB*4枚8GB8GB8GB8GB32GB
8GB+4GB*2枚8GB4GB--4GB16GB
8GB+4GB*3枚8GB4GB4GB4GB20GB
8GB+16GB*2枚8GB16GB--16GB40GB
8GB+16GB*3枚16GB16GB8GB16GB56GB
スロット番号合計
8GB+32GB*2枚
(正しいパターン)
8GB32GB--32GB72GB 今回の場合
8GB+32GB*2枚
(間違いパターン)
32GB8GB32GB--72GB 間違い
スロット番号合計
MB基板上の印刷DIMM 1DIMM 2DIMM 3DIMM 4MB基板上の印刷


● Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!

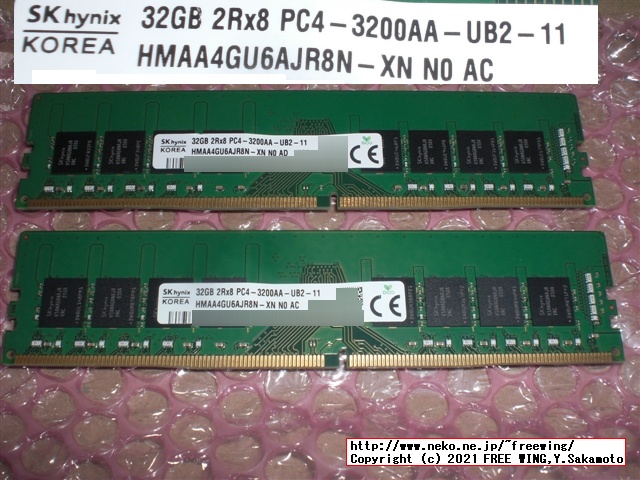

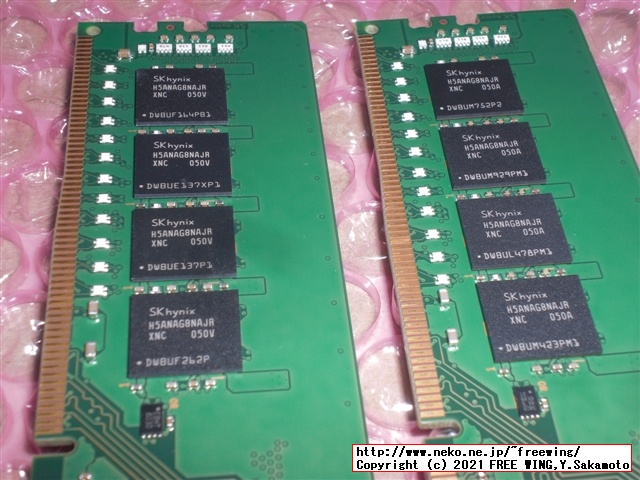

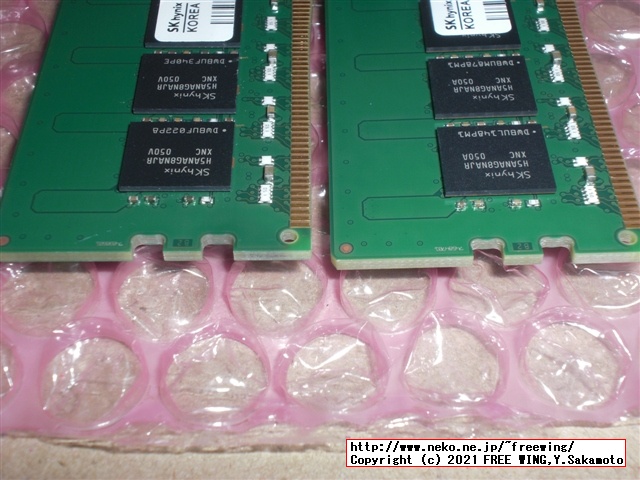

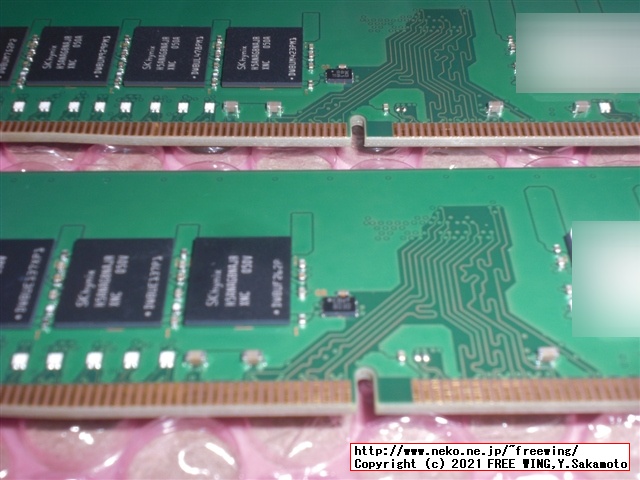

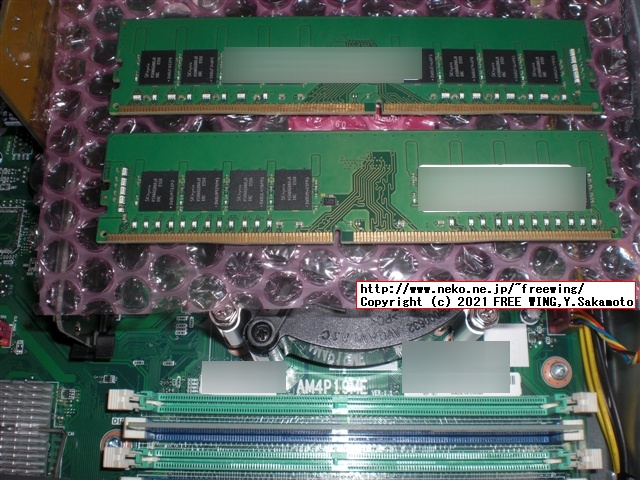

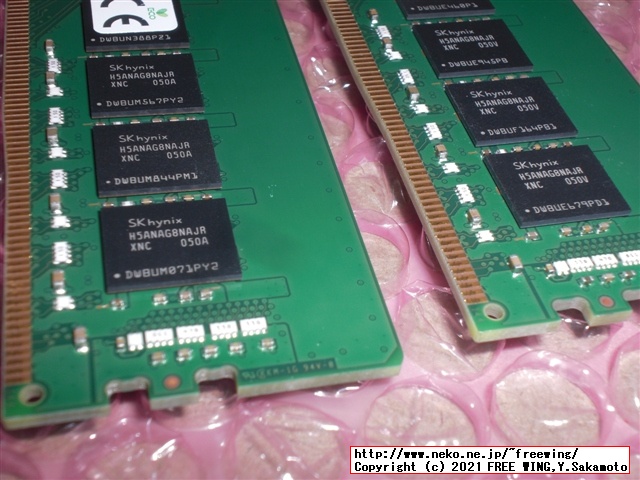

 今回購入の 32GBメモリ SK hynix 32GB DDR4-3200 HMAA4GU6AJR8N-XN

 SK hynix Memory
 HMAA4GU6AJR8N-XN - SK Hynix 1x 32GB DDR4-3200 UDIMM PC4-25600U Dual Rank x8 Module 1.2V CL22 Non-ECC Unbuffered

・Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!
Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!



Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!

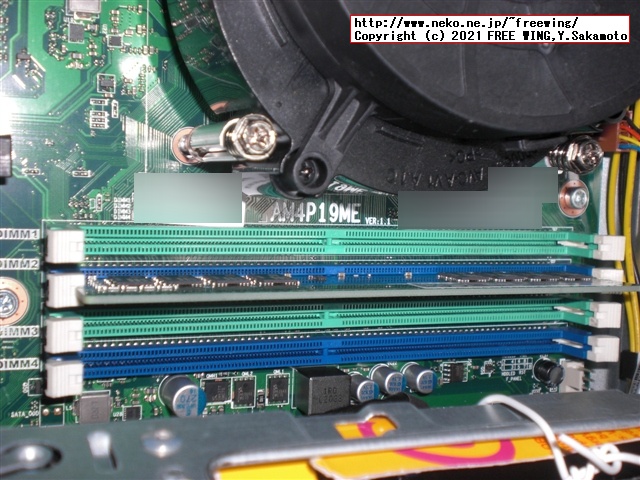

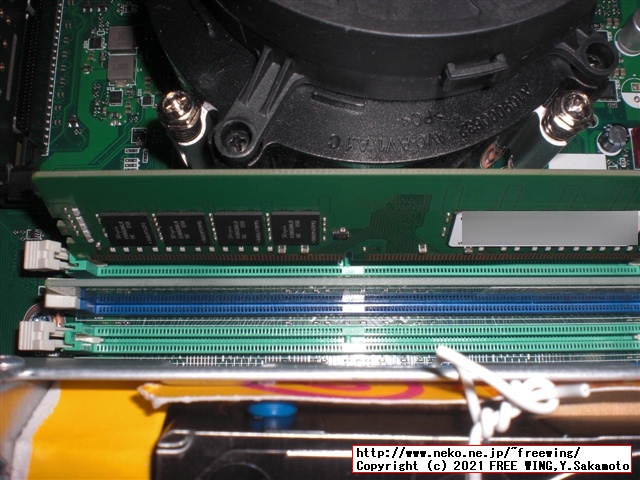

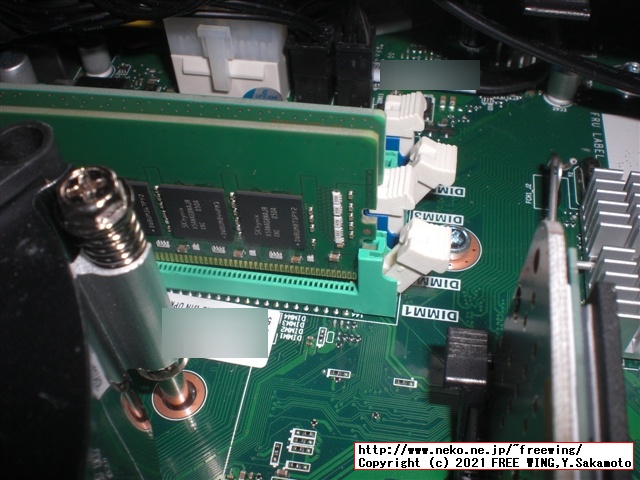

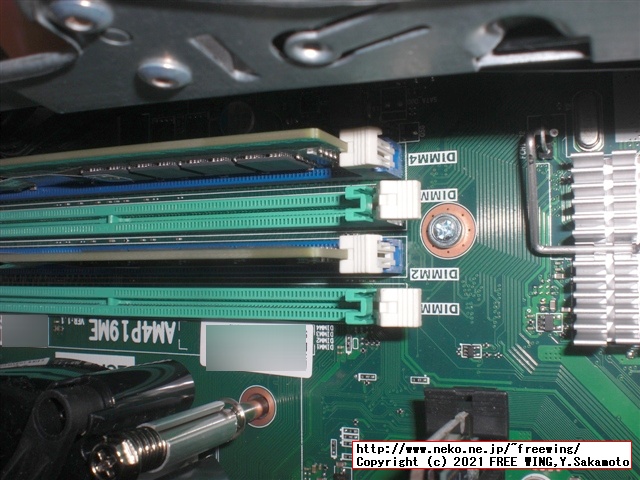

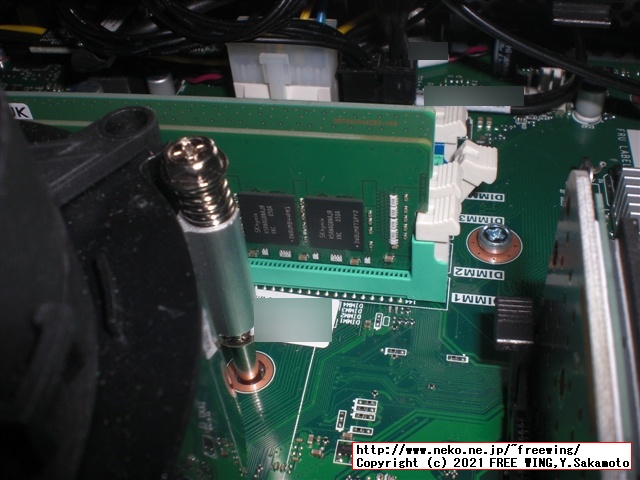

 基板上の番号では「DIMM 2」のスロットに M75s購入時の 8GBが差さっています。

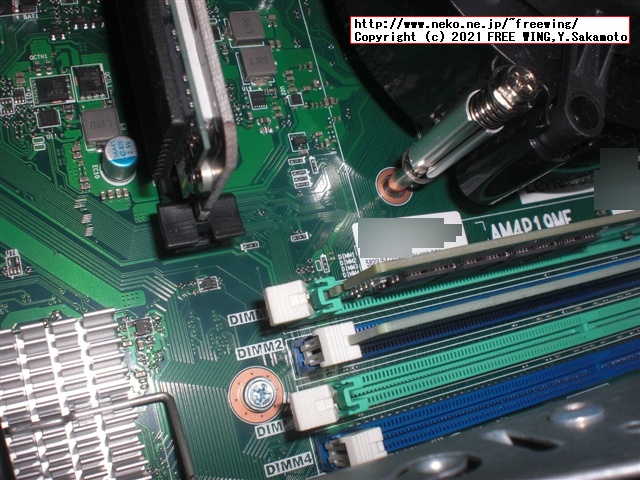

 ※ 上から順に「DIMM 1」~「DIMM 4」

・Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!
Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!

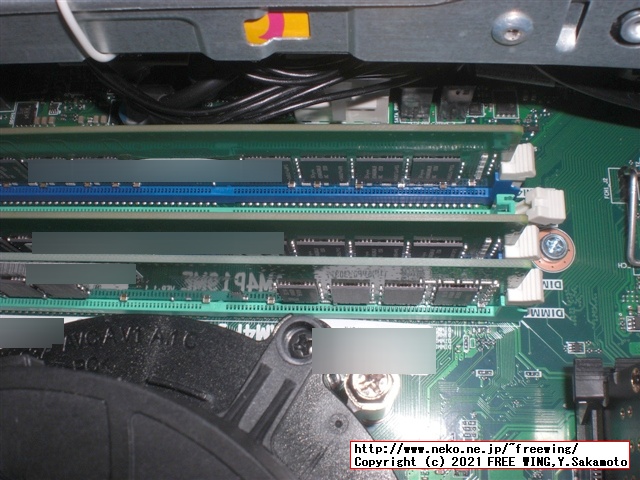

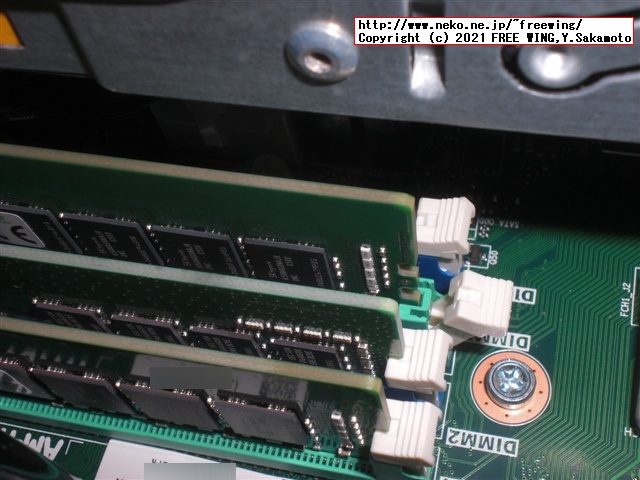

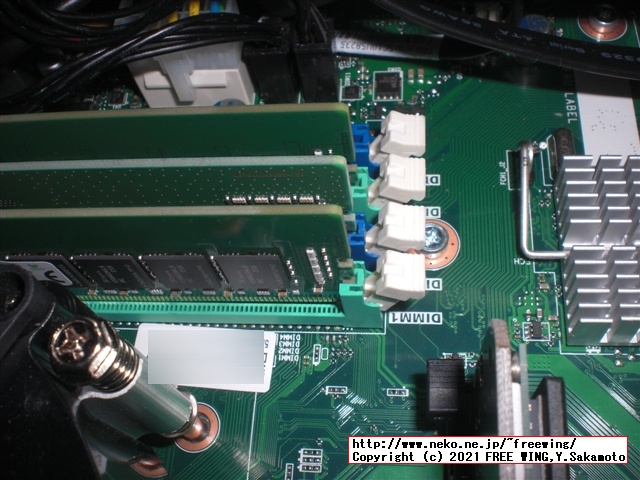

●間違えたスロットにメモリを増設した場合

 1に 8GBが有る状態で、3と4に 32GBを差しました。

スロット番号合計
購入時 8GB--8GB----8GB
8GB+32GB*2枚
(間違いパターン)
32GB8GB32GB--72GB 間違い

Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!



・Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!
Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!



●間違えたスロットにメモリを増設した場合

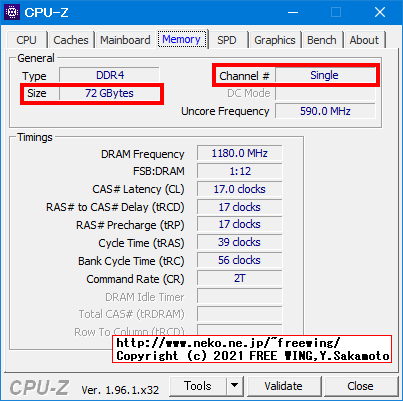

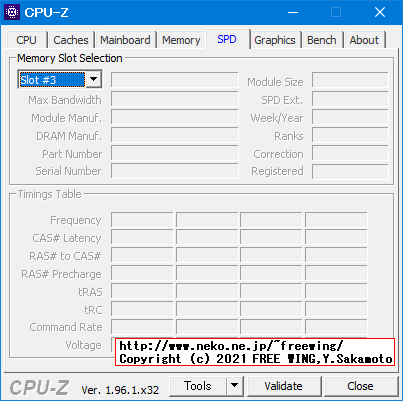

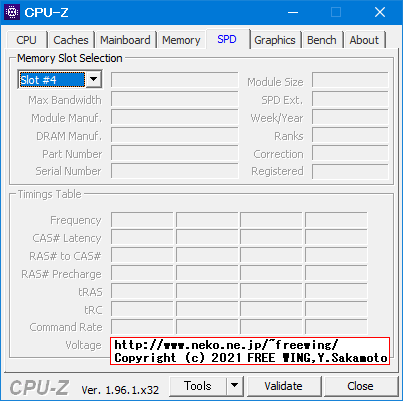

 メモリスロットへの増設が正しくない場合、ハードウェア的には 72GBを認識していますが、Windows 10は 40GBしか認識していません。

・Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!
Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!

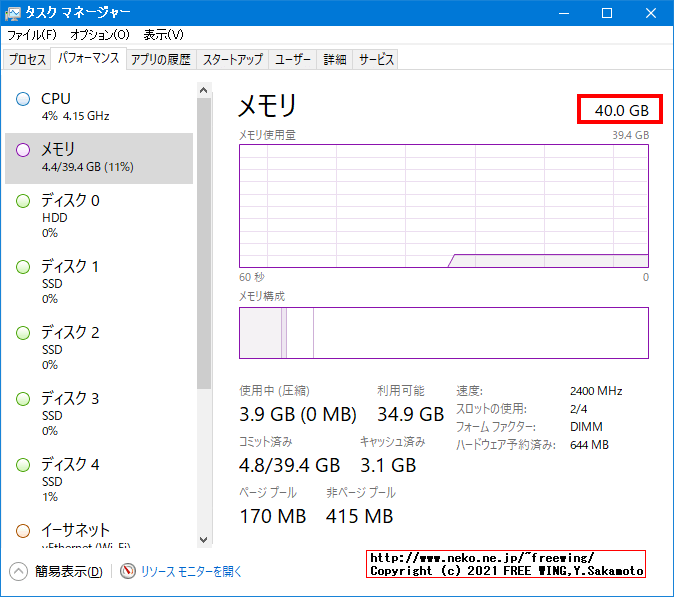

 Windows 10は 40GBしか認識していません。

Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!
 ハードウェア的には 72GBを認識している。

Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!

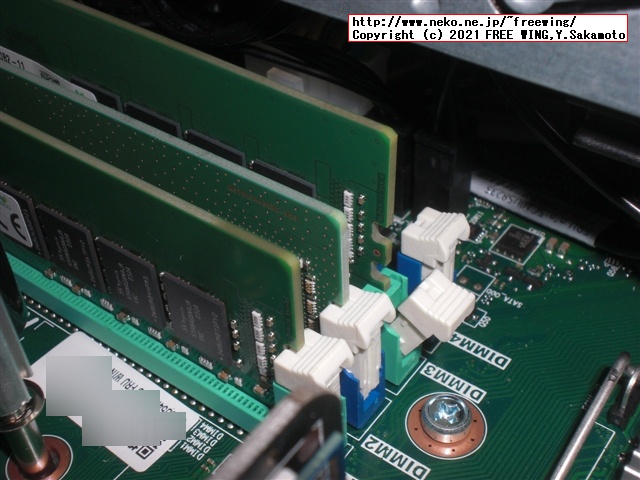

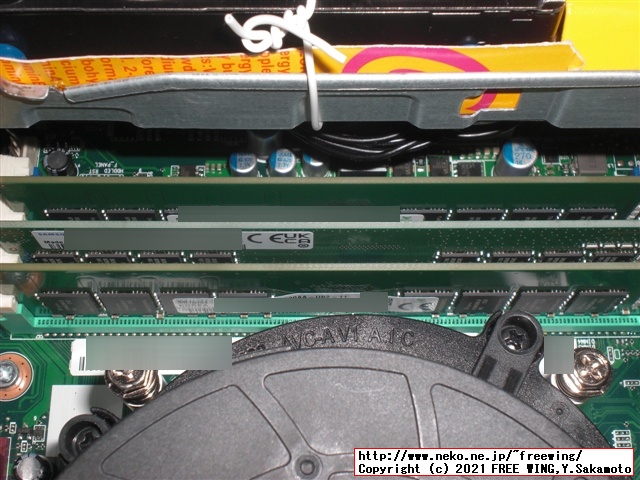

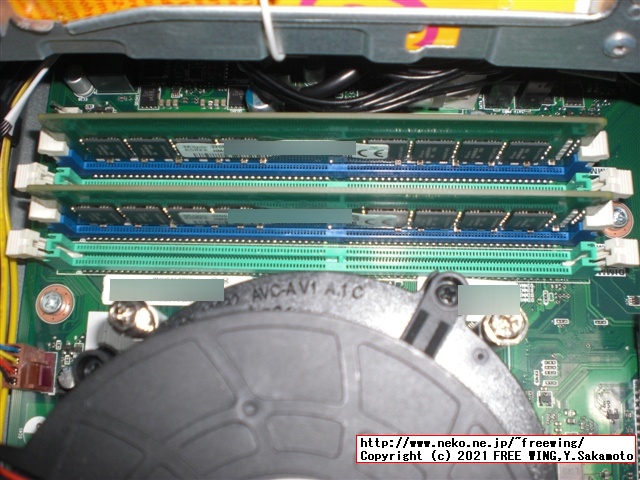

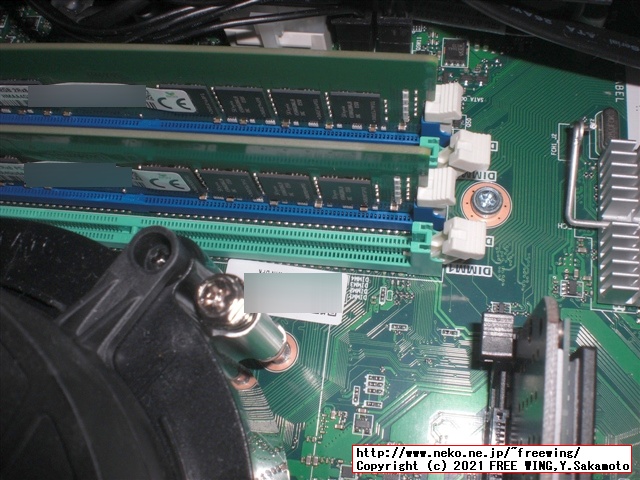

●正しいスロットにメモリを増設した場合

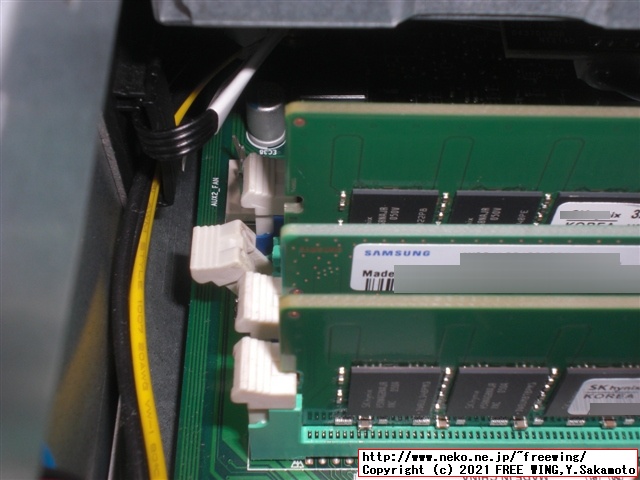

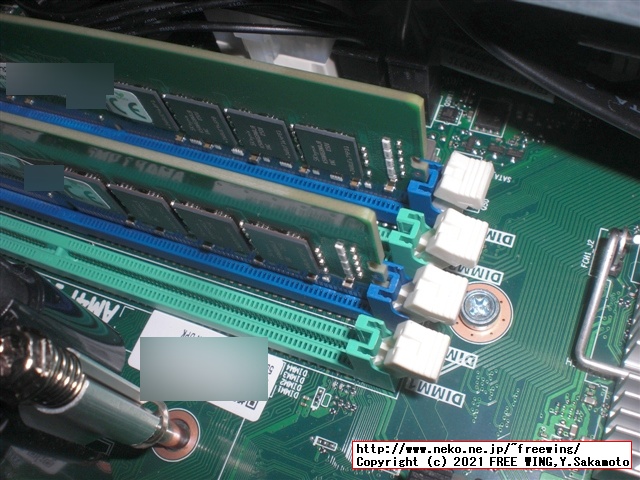

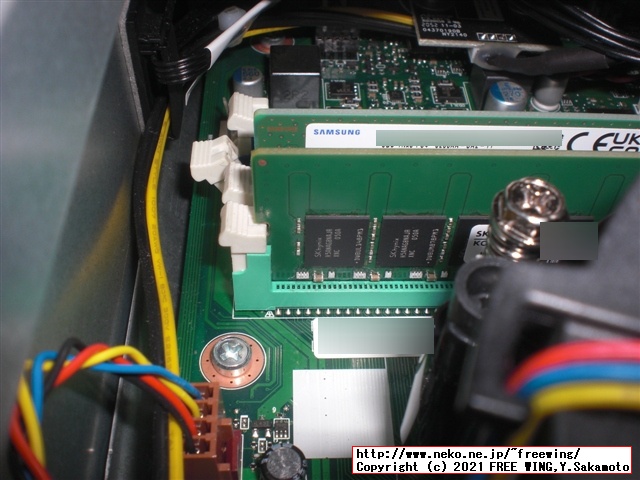

 1の 8GBを 3に移動して、1と2に 32GBを差しました。

スロット番号合計
購入時 8GB--8GB----8GB
8GB+32GB*2枚
(正しいパターン)
8GB32GB--32GB72GB 今回の場合

Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!

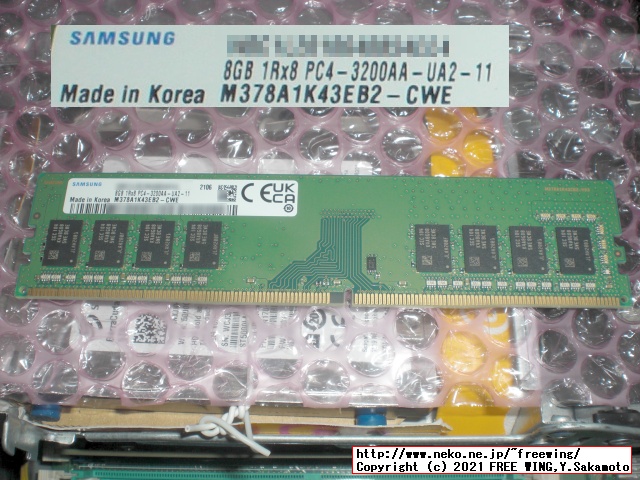

 M75s 購入時に内蔵の 8GBメモリ
 Samsung M378A1K43EB2-​CWE 8GB 1Rx8 PC4-3200AA-UA2-11
 Samsung 1x 8GB DDR4-3200 UDIMM PC4-25600U Single Rank x8 Module

・ M378A1K43EB2-CWE Specifications
 Capacity: 8GB
 Memory Type: DDR4
 ECC: Non-ECC
 DIMM Type: UDIMM
 Rank: 1Rx8
 Speed: 3200
 Voltage: 1.2V
 Module Name: PC4-25600U
 Form Factor: DIMM
 Pins: 288-pin

SAMSUNG UDIMM M378A2G43AB3-CWE
 ※ 16GBの製品ページ
 Specifications
 DDR: DDR4
 Dimm Type: UDIMM
 Density: 16 GB
 Rank x Org.: 1R x 8
 Speed: 3200 Mbps
 Voltage: 1.2 V
 No. of Pin: 288
 Component Composition: (2G x 8) x 8

Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!



●正しいスロットにメモリを増設した場合

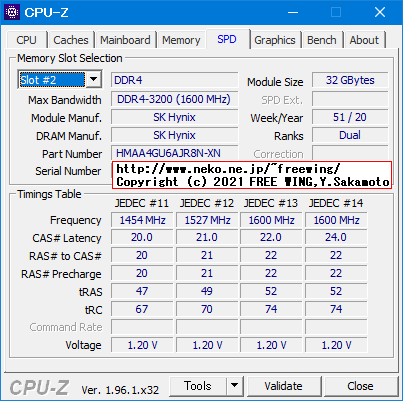

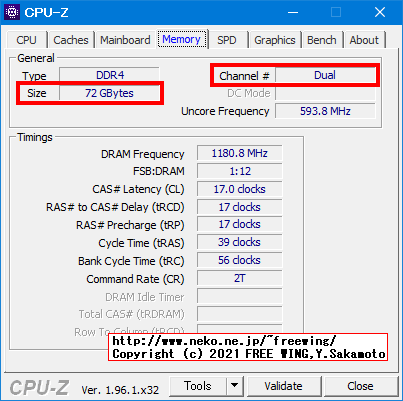

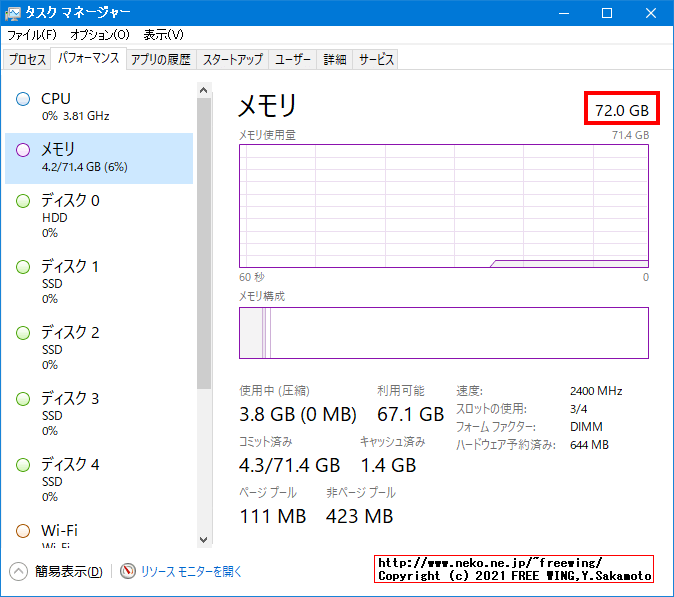

 メモリスロットへの増設が正しい場合、ハードウェア的には 72GBを認識しており、Windows 10も 72GBを認識します。

・Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!
Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!
 Windows 10も 72GBを認識します。

Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!
 ハードウェア的には 72GBを認識している。

Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!



・Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!
Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gにメモリを増設する方法!

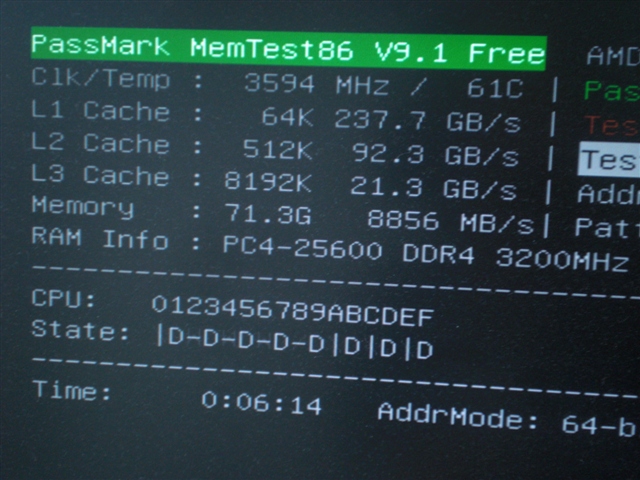

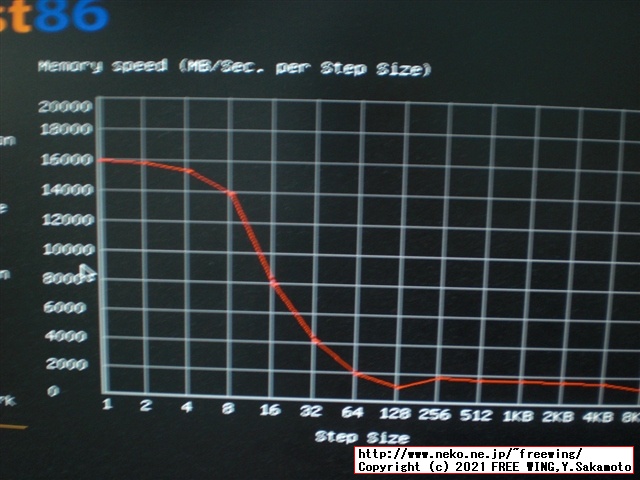

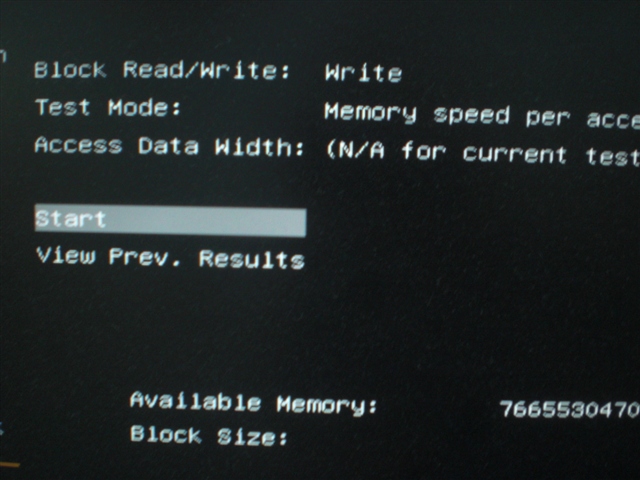

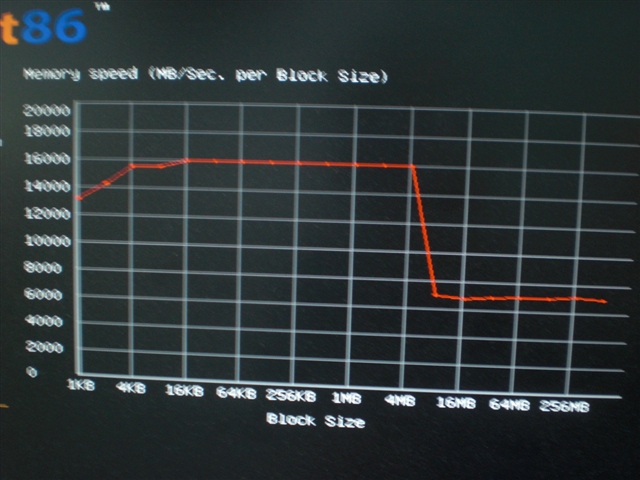

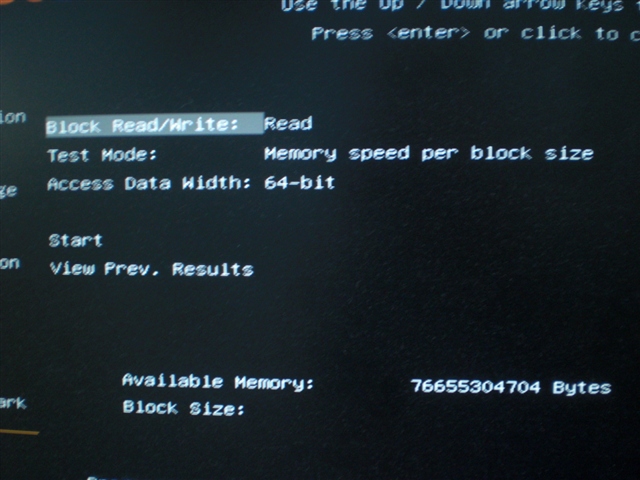

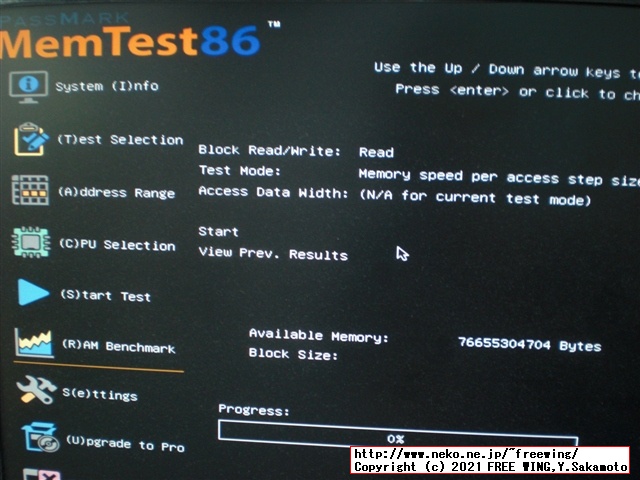

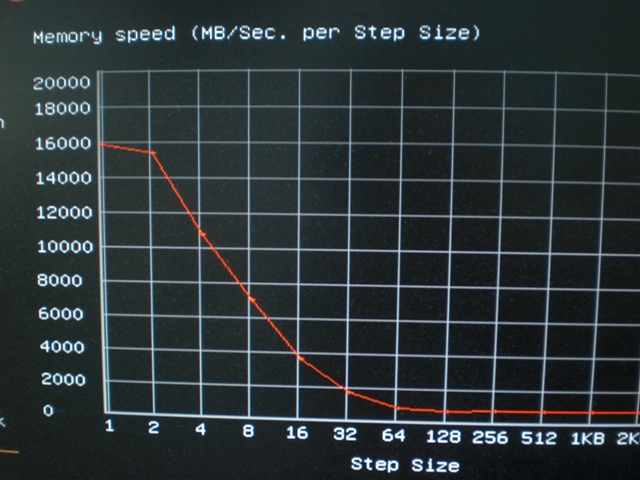

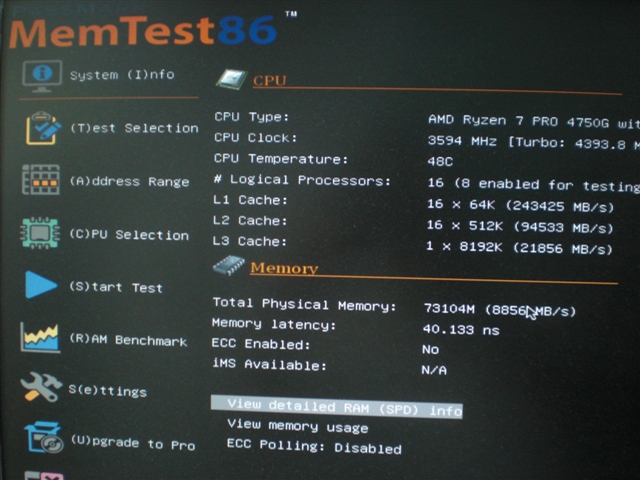

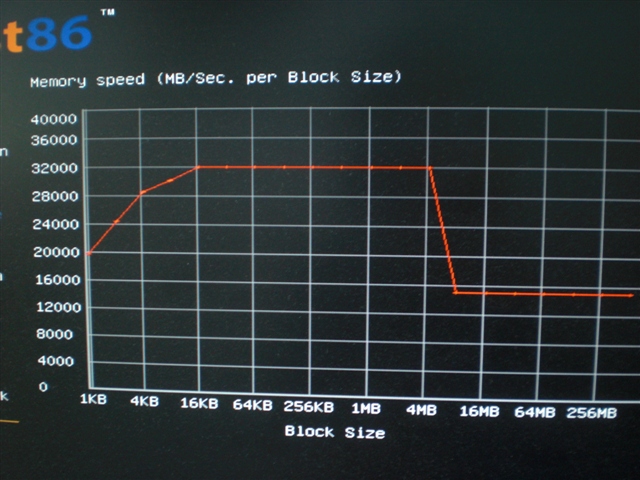

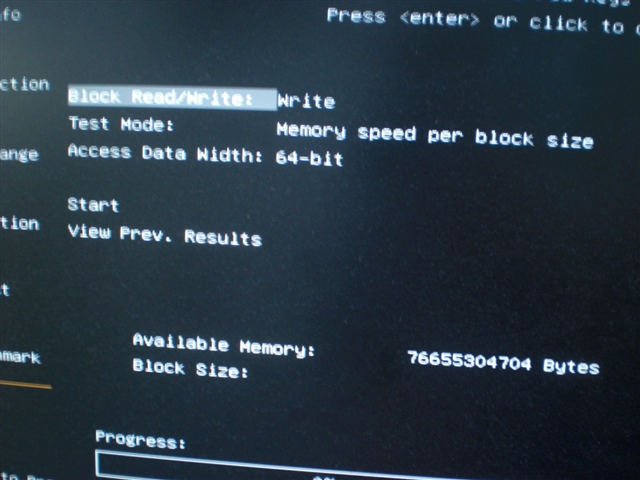

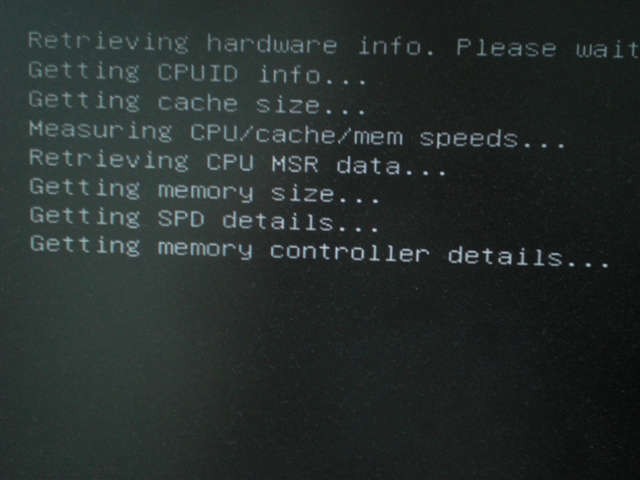

● Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750G MemTest86

 メモリを増設したら MemTest86でメモリのエラーの有無をチェック!!

MemTest86 - Official Site of the x86 and ARM Memory Testing Tool

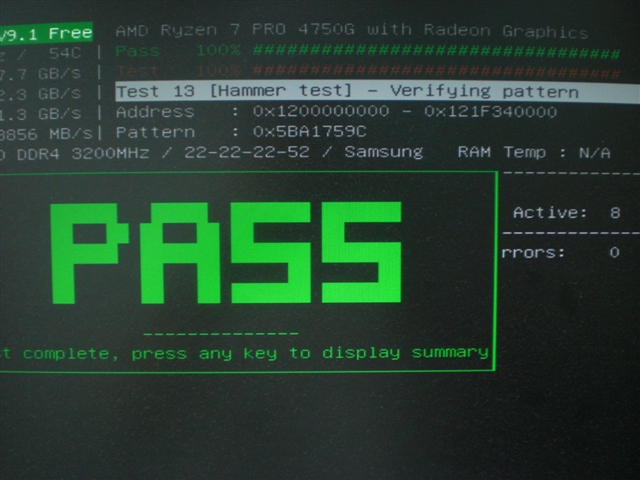

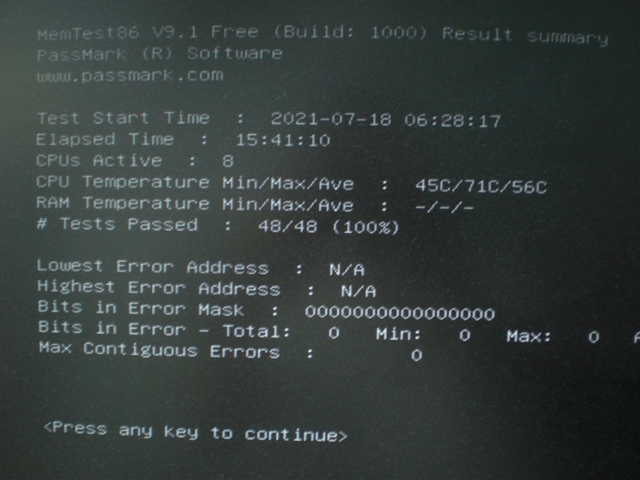

 15時間 41分でメモリのテストが「エラー無し」で完了しました!!

・Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750G MemTest86
Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750G MemTest86


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750G MemTest86


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750G MemTest86


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750G MemTest86


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750G MemTest86


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750G MemTest86


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750G MemTest86


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750G MemTest86


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750G MemTest86


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750G MemTest86



・Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750G MemTest86
Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750G MemTest86


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750G MemTest86

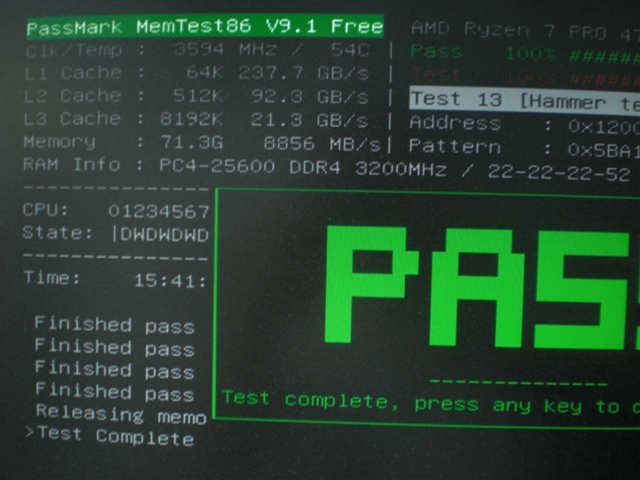

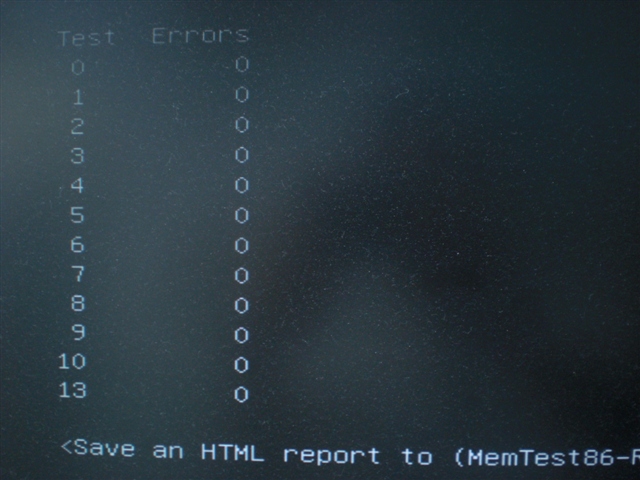

 15時間 41分でメモリのテストが「エラー無し」で完了しました!!

Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750G MemTest86


Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750G MemTest86
 15時間 41分でメモリのテストが「エラー無し」で完了しました!!

Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750G MemTest86
 15時間 41分でメモリのテストが「エラー無し」で完了しました!!



Tags: [ベアボーン], [Windows PC], [Hackintosh]

●関連するコンテンツ(この記事を読んだ人は、次の記事も読んでいます)

【2021年も AMD】Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gを購入したのでレビュー
【2021年も AMD】Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gを購入したのでレビュー

  Lenovo M75s Small Gen 2 AMD Ryzen 7 PRO 4750Gを購入しました PassMark 20937

Seagate USB 3.0接続の Expansion ポータブル HDDの分解方法を写真で解説
Seagate USB 3.0接続の Expansion ポータブル HDDの分解方法を写真で解説

  分解して中身の ST5000LM000を取り出して内臓 HDDとして Lenovo ThinkCentre M75sに増設して使用します

ThinkCentre M75s Small Gen2に自前で SSDを増設してパワーアップする改造、増設方法を写真で手順を詳しく解説
ThinkCentre M75s Small Gen2に自前で SSDを増設してパワーアップする改造、増設方法を写真で手順を詳しく解説

  ThinkCentre M75sに SSDを追加増設するカスタマイズ手順

【2021年も AMD】Lenovo ThinkCentre M75s Small Gen2の出荷状況や到着までの追跡方法
【2021年も AMD】Lenovo ThinkCentre M75s Small Gen2の出荷状況や到着までの追跡方法

  Lenovo M75s Small Gen 2 AMD Ryzen 7 PRO 4750Gを購入したので到着まで正座して待ちます

【Lenovo しくじり】Lenovo ThinkCentre M75s Small Gen2で選択すると失敗するオプションのまとめ【M75sトラップ】
【Lenovo しくじり】Lenovo ThinkCentre M75s Small Gen2で選択すると失敗するオプションのまとめ【M75sトラップ】

  Lenovo M75s Small Gen 2で選択して大失敗したオプションの情報をまとめました

【2021年も AMD】Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gの分解写真レビュー
【2021年も AMD】Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gの分解写真レビュー

  Lenovo M75s Small Gen 2 AMD Ryzen 7 PRO 4750Gを購入しました 分解写真

Lenovo ThinkCentre M75s Small Gen2のマザーボード上のコネクタの USB等のピン配置の情報
Lenovo ThinkCentre M75s Small Gen2のマザーボード上のコネクタの USB等のピン配置の情報

  Lenovo M75s Small Gen 2に自力でマザーボードのコネクタに配線して USBや LPTを増設する方法

Lenovo ThinkCentre M75s Small Gen2のマザーボード上の秘密のコネクタの情報を暴露【内緒】
Lenovo ThinkCentre M75s Small Gen2のマザーボード上の秘密のコネクタの情報を暴露【内緒】

  Lenovo M75s Small Gen 2のマザーボードにアレを発見!! PS/2コネクタを増設できるかも?!

Lenovo M75sに M.2 の NVMe SSDを増設する為に PCIeスロットに差す変換基板を買ってみた
Lenovo M75sに M.2 の NVMe SSDを増設する為に PCIeスロットに差す変換基板を買ってみた

  PCIe x1用 M.2 NVMe SSD増設カード、PCIe x16用 M.2 NVMe SSD、M.2 SATA SSD、mSATA、SATA変換基板

PCIeスロットに NVMe SSDを増設する変換カードは PCIe x1と PCIe x4で性能に違いが有ります
PCIeスロットに NVMe SSDを増設する変換カードは PCIe x1と PCIe x4で性能に違いが有ります

  PCIe x1用 M.2 NVMe SSD増設カードと PCIe x4用 M.2 NVMe SSD増設カードの性能比較

【アーチーチー】Samsung製 NVMe SSDの超絶な爆熱に驚いた! 76度!【アーチー】
【アーチーチー】Samsung製 NVMe SSDの超絶な爆熱に驚いた! 76度!【アーチー】

  SSDに放熱対策は必須なのを再認識!特に Samsung製の NVMe SSDは 110度を越える物も有るので絶対に必要!

Lenovo ThinkCentre M75s Small Gen2に Windows 10をクリーンインストールする&不明なデバイスのデバイスドライバ
Lenovo ThinkCentre M75s Small Gen2に Windows 10をクリーンインストールする&不明なデバイスのデバイスドライバ

  Lenovo ThinkCentre M75s Small Gen 2 Ryzen 7 PRO 4750Gの Windows 10のデバイスドライバ一覧

ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gの PassMark PC Benchmark レビュー
ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gの PassMark PC Benchmark レビュー

  Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750G PassMark Software PC Benchmark and Test Software

Lenovoのネット注文の納期を高速化する魔法の Rep ID
Lenovoのネット注文の納期を高速化する魔法の Rep ID

  Lenovoのチャットで「納期遅いっすよ」で納期短縮の魔法の番号 Rep IDが発行される

3.2万円パソコン Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEのまとめ記事一覧、レビュー&分解&カスタマイズ
3.2万円パソコン Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEのまとめ記事一覧、レビュー&分解&カスタマイズ

  ThinkCentre M75qのベンチマーク、BIOS更新、クリーンインストール、分解、メモリ増設、SSD換装

3.2万円の低価格パソコン、テレワークに最適な小型筐体の ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEを購入したのでレビュー、
3.2万円の低価格パソコン、テレワークに最適な小型筐体の ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEを購入したのでレビュー、

  Lenovo M75q AMD Ryzen 5 PRO 3400GEを購入しました PassMark 10263、分解写真、ゆめりあベンチマーク

Intel NUC Kit NUC8I5BEH BOXNUC8I5BEHを買ってみた、Coffee Lake Core i5-8259U搭載、テレワークに最適な小型筐体
Intel NUC Kit NUC8I5BEH BOXNUC8I5BEHを買ってみた、Coffee Lake Core i5-8259U搭載、テレワークに最適な小型筐体

  Intel NUC NUC8I5BEH Coffee Lake Core i5-8259U搭載、HDD、M2 SSD搭載可能で超高速 CPU

Intel NUC Kit NUC8I5BEH BOXNUC8I5BEH Coffee Lake Core i5-8259Uのベンチマークレビュー
Intel NUC Kit NUC8I5BEH BOXNUC8I5BEH Coffee Lake Core i5-8259Uのベンチマークレビュー

  Intel NUC NUC8I5BEH Coffee Lake Core i5-8259Uで各種ベンチマークソフトを動かしてみた

PIP機能付きの 4K対応の 4入力 1出力の HDMIセレクターを買ってみた、HDMI機器が複数有る場合に便利
PIP機能付きの 4K対応の 4入力 1出力の HDMIセレクターを買ってみた、HDMI機器が複数有る場合に便利

  ピクチャ イン ピクチャ機能付き 4K入力対応の 4入力 1出力 HDMI切り換え機 HDSFX0401P

EDID保持機能付きの 4K対応の 4入力 2出力の マトリックス切り替え HDMIセレクター、液晶画面 2台と使用で最強
EDID保持機能付きの 4K対応の 4入力 2出力の マトリックス切り替え HDMIセレクター、液晶画面 2台と使用で最強

  TESmart HMA0402A30 マトリックス切り替えで液晶画面 2台に接続できて更に EDID保持の便利機能付き HDMI切り換え機



[HOME] | [BACK]
リンクフリー(連絡不要、ただしトップページ以外は Web構成の変更で移動する場合があります)
Copyright (c) 2021 FREE WING,Y.Sakamoto
Powered by 猫屋敷工房 & HTML Generator

http://www.neko.ne.jp/~freewing/hardware/lenovo_m75s_amd_ryzen_pro_4750g_memory/
