・2021/12/22
【なぜ？】ThinkCentre M75s Small Gen2に NVIDIA GeForce GT 730のグラボを増設してみた【衝動】
(NVIDIA GeForce GT730 2GB GDDR5のグラボを M75s Gen2に増設してみた、Ryzentosh動く？＞動いた！)
Tags: [ベアボーン], [Windows PC], [Hackintosh]
● Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gに NVIDIA GeForce GT 730を増設
M75s Small Gen2の電源容量は標準の 180W（180W/80PLUS、効率85%）ですが、GT 730をオプションで用意している HP製の小型パソコンの電源容量が同じく 180Wなので { イケル！ } と判断しました。
ThinkCentre M75s Small Gen2 製品仕様書
HP ProDesk 600 G3 SF/CT
HP EliteDesk 800 G3 SF
Lenovo GeForce GT 730 グラフィックスカード
Lenovo GeForce GT 730 グラフィックスカード(DisplayPortポート2個搭載)
HP製パソコンからの取り外し品の中古を購入しました。
2GB GDDR5版で PCI Express x16です。
PN: 917882-002 SP#: 918360-002
GDDR5版の GT 730の消費電力は 38Wです。
なお Webで情報をググルと DDR3版と GDDR5版が存在する様です。

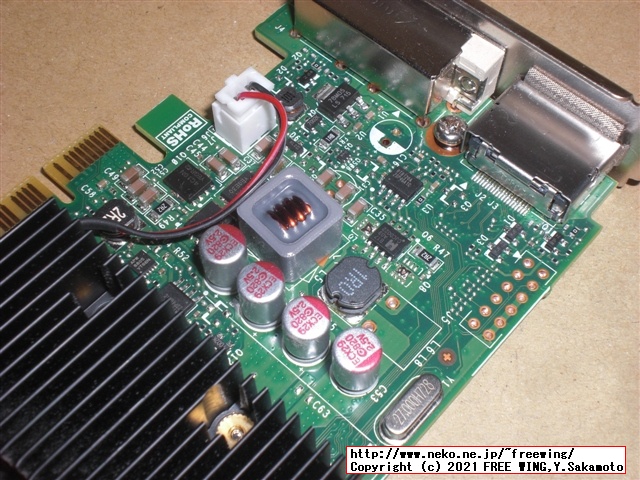

基板上の銀色のコンデンサが 4個縦並びが GDDR5版（Z9H51AA）、2個横並びが DDR3版（N3R90AA）っぽい？
| 基板上のコンデンサ | GRAM | PCI Expressレーン数 | Part Number | SP# | Model |
| 4個縦並び（緑基板） | GDDR5版 | PCI Express x8
（基板の物理形状が x16なだけ） | PN: 917882-002 | SP#: 918360-002 | Z9H51AA | 2017年 |
| 2個縦並び（青基板） | DDR3版？ | PCI Express x8 | PN: 802315-001 | SP#: 822349-001 | N3R90AA | 2016年 |
Chipset/GPU Model: NVIDIA GeForce GT 730
Chipset Manufacturer: NVIDIA
Memory Size: 2 GB
Memory Type: GDDR5
MPN: Z9H51AA
Model: Z9H51AA
Brand: HP
UPC: 190780959404
下記のモデルの拡張カード
・HP ProDesk 400 G4 Microtower PC
・HP ProDesk 400 G4 Small Form Factor PC
Core i5-6500等
・HP ProDesk 600 G3 Microtower PC
・HP ProDesk 600 G3 Small Form Factor PC
Core i3-6100等
・HP EliteDesk 800 G3 Tower PC
・HP EliteDesk 800 G3 Small Form Factor PC
Core i7-7700等
Product Name NDIVIA Geforce GT 730 DP 2GB PCIE X16 GFX
Manufacturer Part Number Z9H51AAR
Technical Information
API Supported,OpenGL 4.4
OpenCL 2.0
DirectX 12
DirectCompute 11
Number of Monitors Supported 4
Interfaces/Ports
DisplayPort Yes
Number of DisplayPort Outputs 1
VGA No
DVI Yes
Total Number of DVI Outputs 1
Dual Link DVI Supported Yes
Number of DVI-I Ports 1
Memory
Standard Memory 2 GB
Memory Technology GDDR5
Processor & Chipset
Chipset Manufacturer NVIDIA
Chipset Line GeForce
Chipset Series GT 700
Chipset Model GT 730
Number of GPUs 2
GPU Clock 900 MHz
Physical Characteristics
Form Factor Plug-in Card
Card Height Low-profile
● NVIDIA GeForce GT 730の Windows 10用のデバイスドライバ
● NVIDIAの公式配布のドライバ
NVIDIAドライバダウンロード
GEFORCE GAME READY ドライバー
GEFORCE GAME READY ドライバー
バージョン: 472.12 WHQL
リリース日: 2021.9.20
オペレーティングシステム: Windows 10 64-bit, Windows 11
言語: Japanese
ファイルサイズ: 722.87 MB
※ GT 730等の Kepler世代の GPUのサポートは 472.12で最後と思ったら 472.98が出た
GEFORCE SECURITY UPDATE DRIVER
バージョン: 472.98 WHQL
リリース日: 2022.1.31
オペレーティングシステム: Windows 10 64-bit, Windows 11
言語: Japanese
ファイルサイズ: 707.67 MB
472.98-desktop-win10-win11-64bit-international-dch-whql.exe
https://jp.download.nvidia.com/Windows/472.98/472.98-desktop-win10-win11-64bit-international-dch-whql.exe
CRC32: 2DCF0EE5
MD5: 49E10367C79CC9FDDCAC8E94BD155CB3
SHA-1: 215F39C955A6C5F0E8DA815A1CCF8276F230BF7F
SHA-256: C2F7856CAF17A7795A7E41040F20B708C8F6C02B0F4C2823248746966548942C
● HPの公式配布のドライバ
NVIDIA GPUディスプレイドライバー2021年7月セキュリティアップデート
Windows 10
27.21.14.6683
SP121424
sp121424.exe
HPSBHF03690 rev. 3 - NVIDIA GPUディスプレイドライバー2020年9月セキュリティアップデート
HP EliteDesk 800 G3スモールフォームファクター
Windows 10
27.21.14.5211
SP110204
sp110204.exe

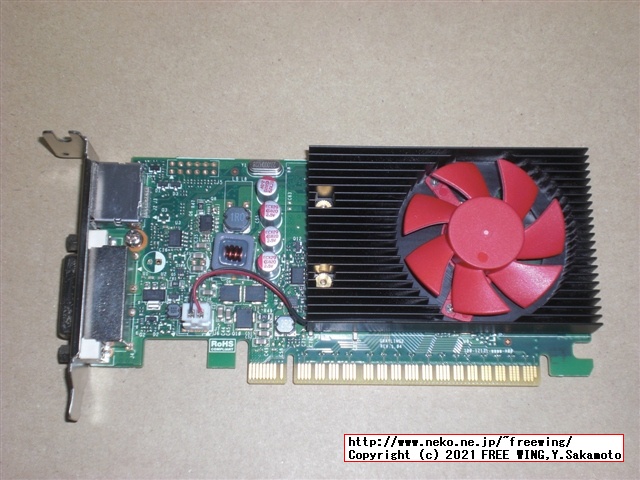

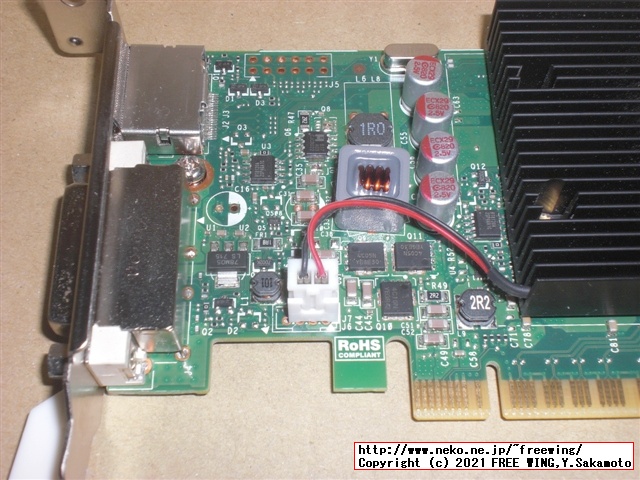

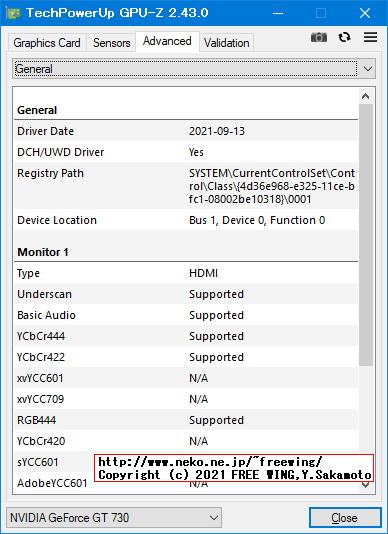

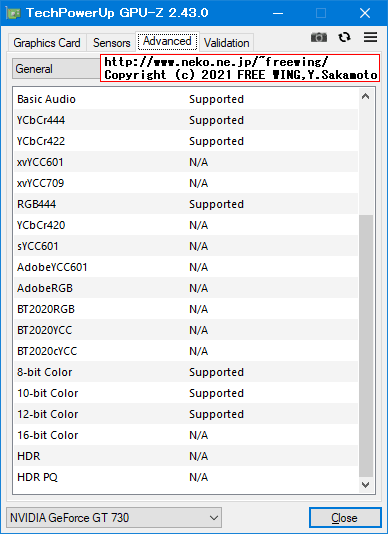

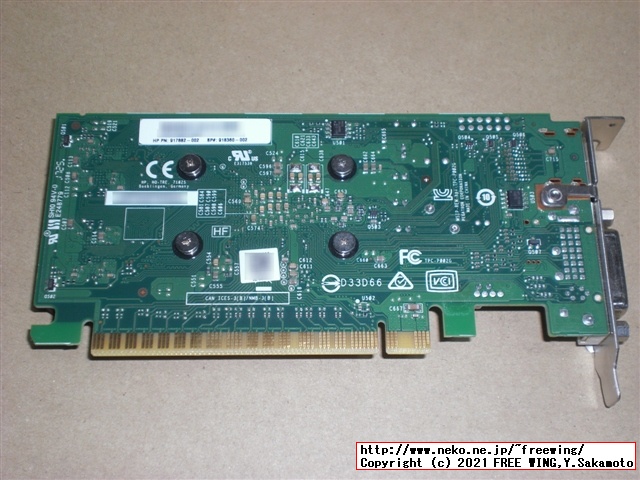

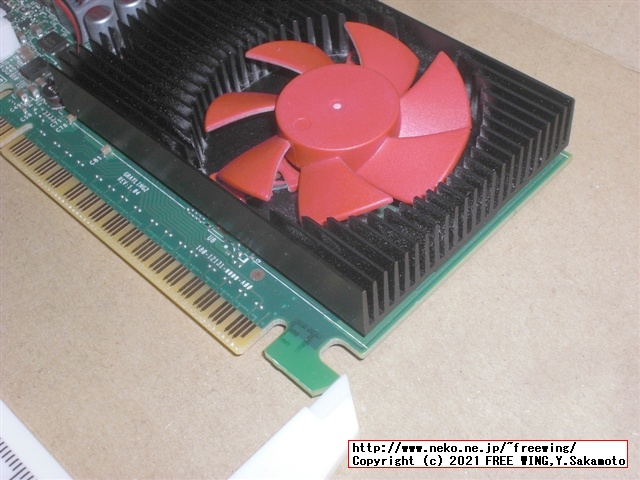

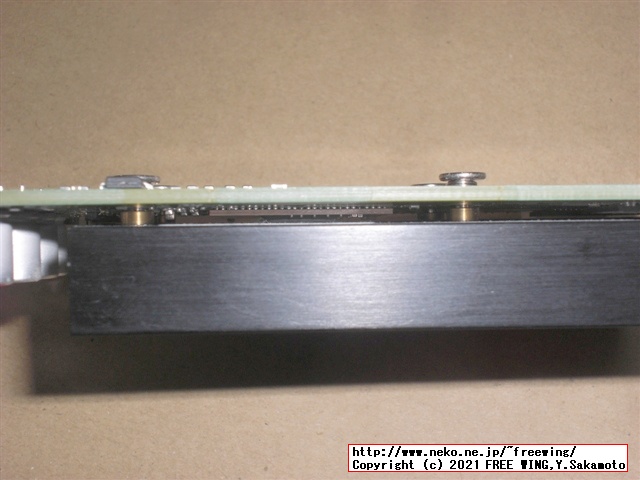

● HP NDIVIA Geforce GT 730 DP 2GB PCIE x16 GFX GDDR5の写真
・HP NDIVIA Geforce GT 730 DP 2GB PCIE x16 GFX GDDR5

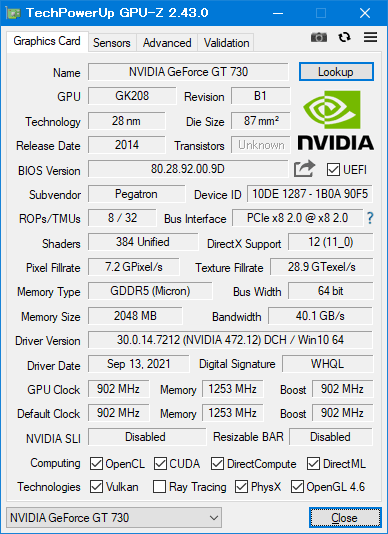

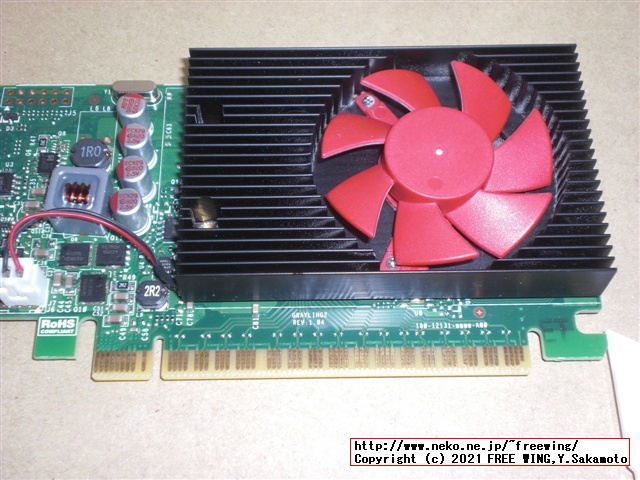

基板は PCIe x16の物理形状ですが、GT730の実際の動作は PCIe x8です。
GT730は元々 PCIe x8の実力しかない。

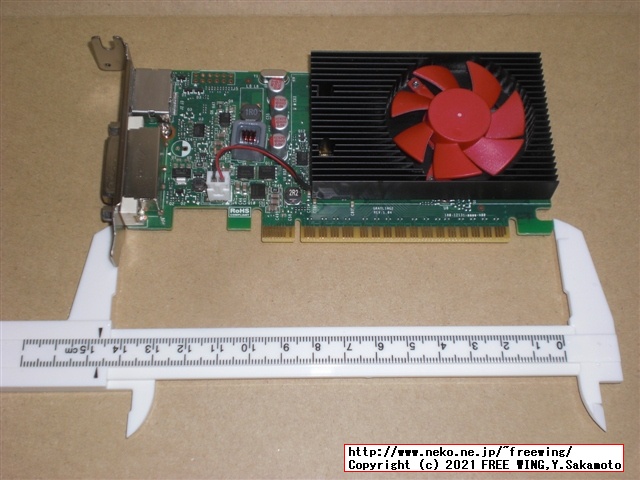

基板長は約 14.7cmです。M75s Small Gen2に差せます。

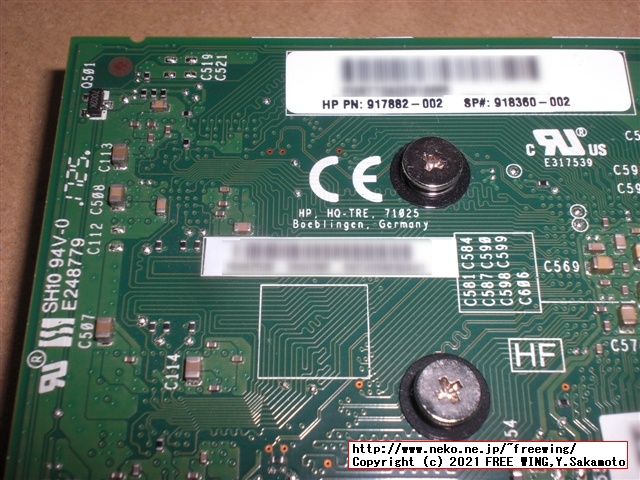

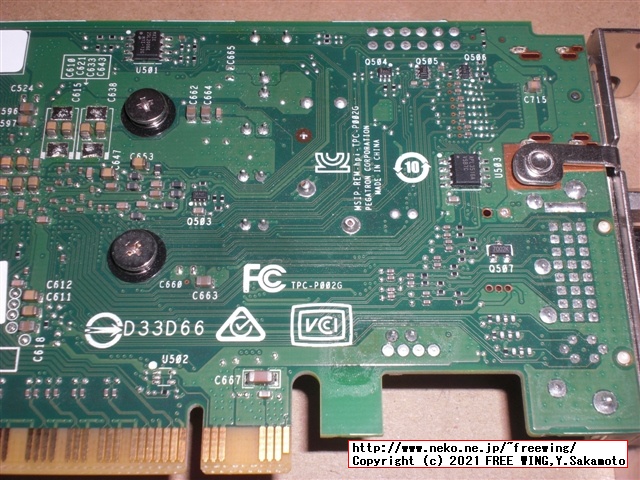

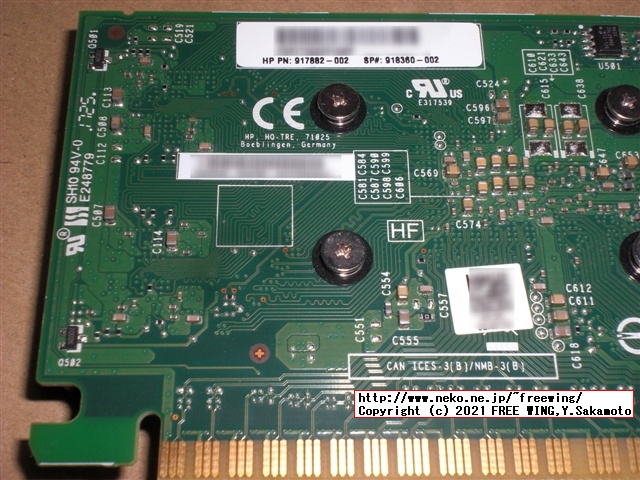

左端の 1725で 2017年 25週の製造の基板ロットです。
GT 730自体は 2014年の製品です。
・HP NDIVIA Geforce GT 730 DP 2GB PCIE x16 GFX GDDR5

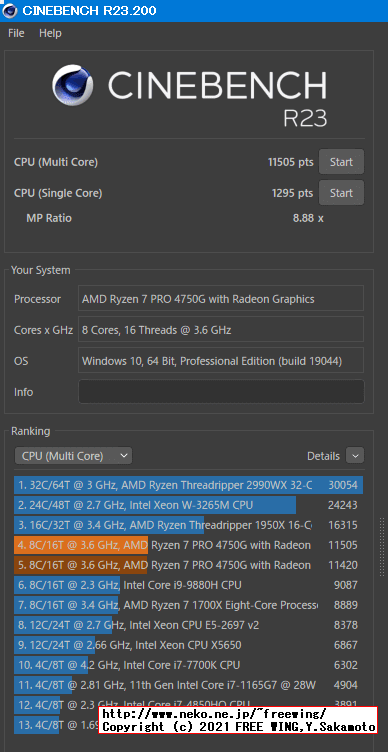

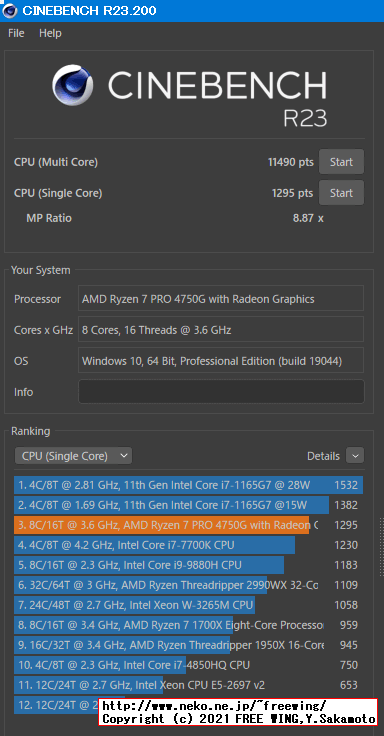

● Cinebench R23 Release 23 AMD Ryzen 7 PRO 4750G
・HP NDIVIA Geforce GT 730 DP 2GB PCIE x16 GFX GDDR5 Cinebench R23 Release 23
Cinebench R23 Release 23
AMD Ryzen 7 PRO 4750G
HP NDIVIA Geforce GT 730 DP 2GB PCIE x16 GFX GDDR5
Multi Core 11505
Single Core 1295
ゆめりあベンチ：起動せず
ちはやローリング：記憶無し 元々事前に調べて知っていましたが GT 730の性能にガッカリなので、どうでもよい。
● Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gに NVIDIA GeForce GT 730を増設
・Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gに NVIDIA GeForce GT 730を増設

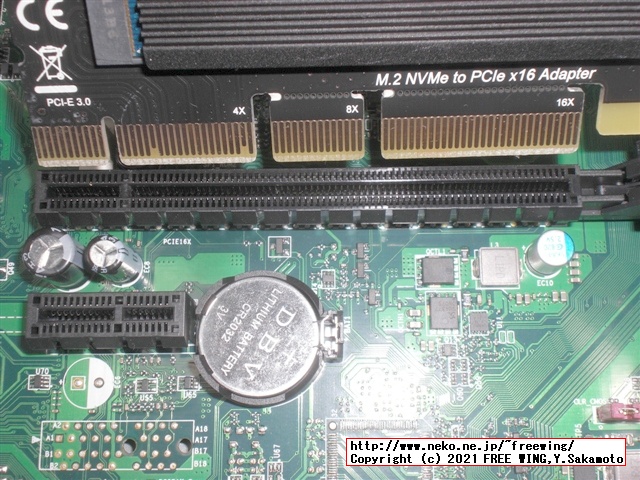

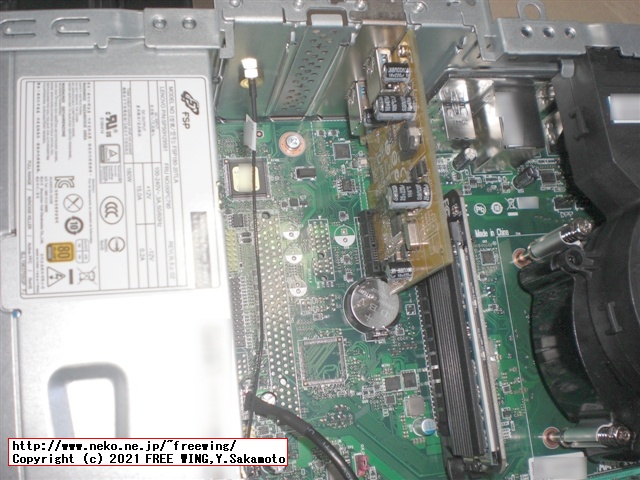

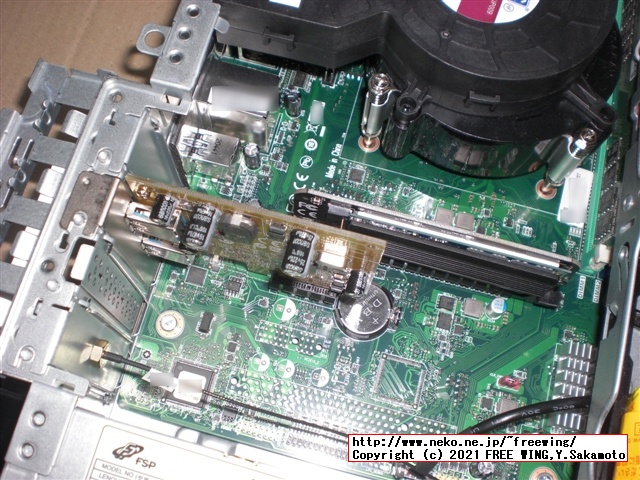

USB拡張カード（出荷時オプション）と NVMe SSD用の拡張カードを差しています。
USB拡張カード（出荷時オプション）と NVMe SSD用の拡張カードを差しています。

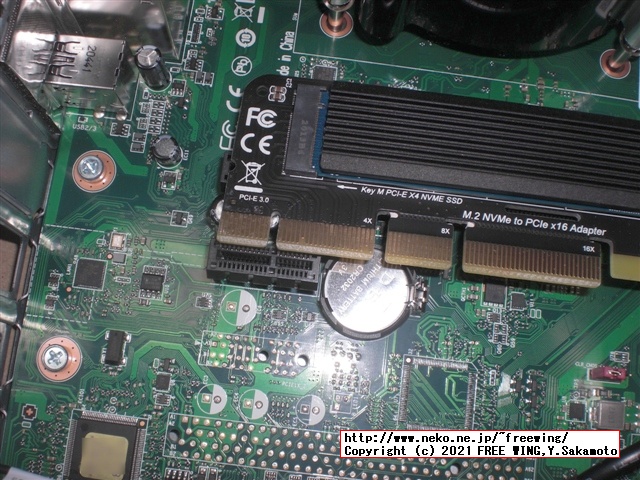

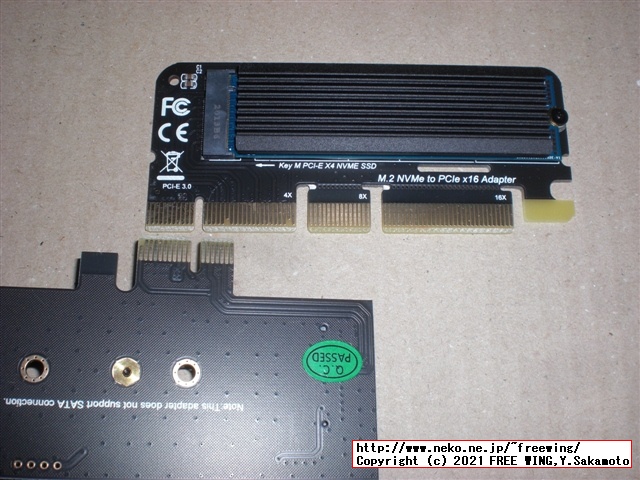

NVMe SSD用の拡張カードは PCIe x4なので差せません。

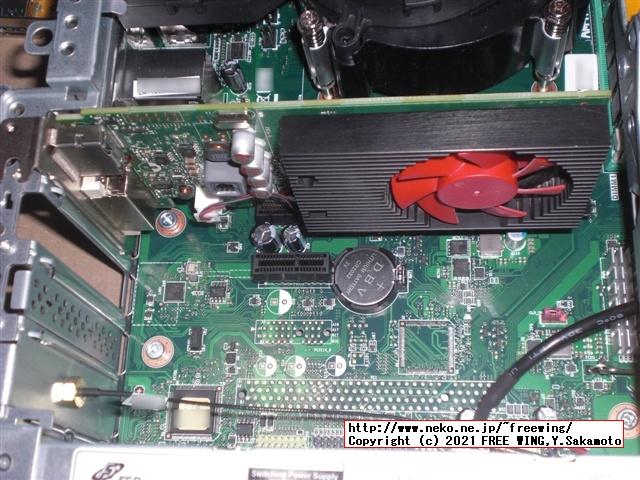

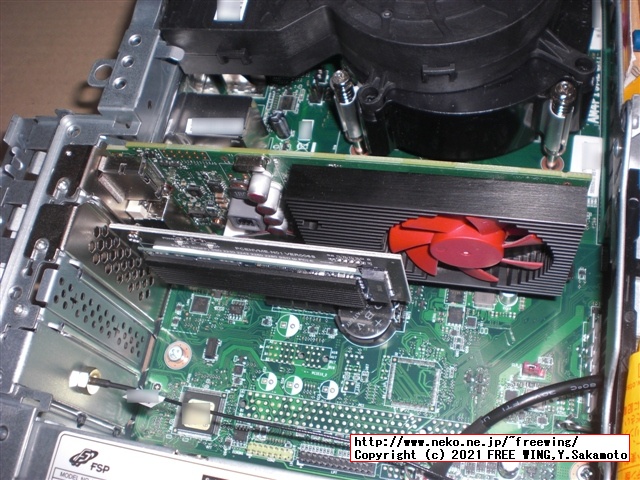

GeForce GT 730を増設！

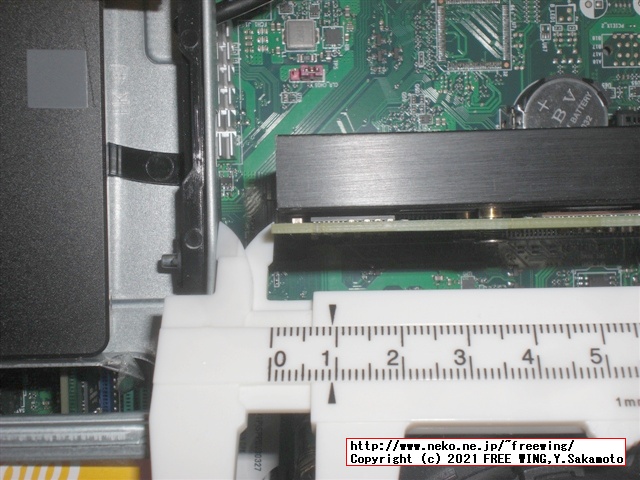

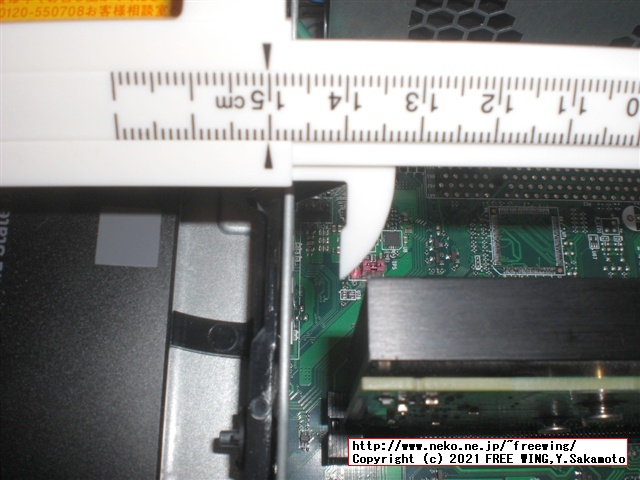

カードの基板長は約 14.7cmで、M75s Small Gen2で約 9mmの余裕があります。

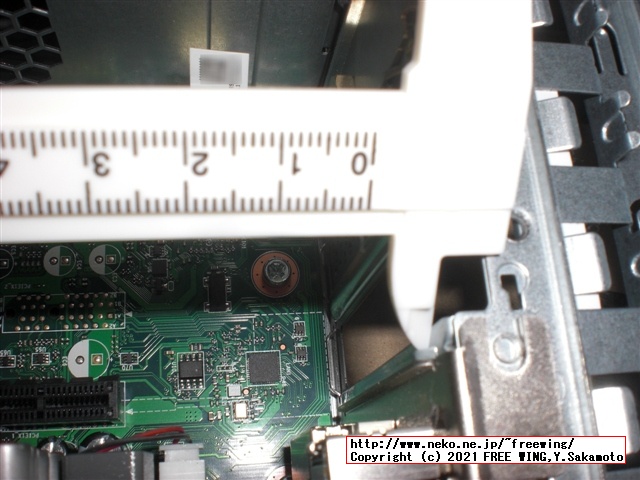

エッジ部分から 15cmの所はこんな感じ。

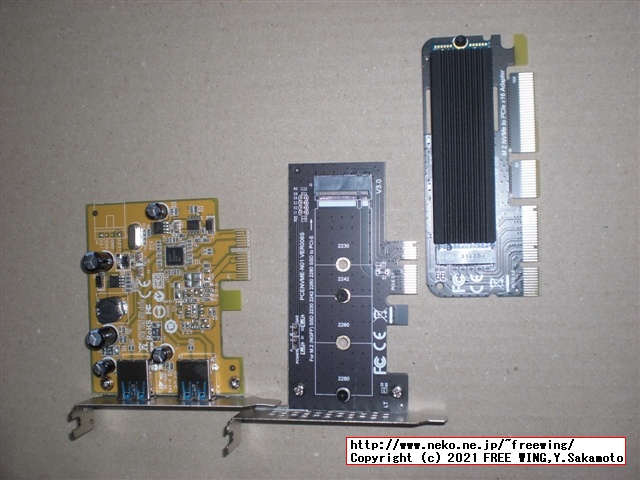

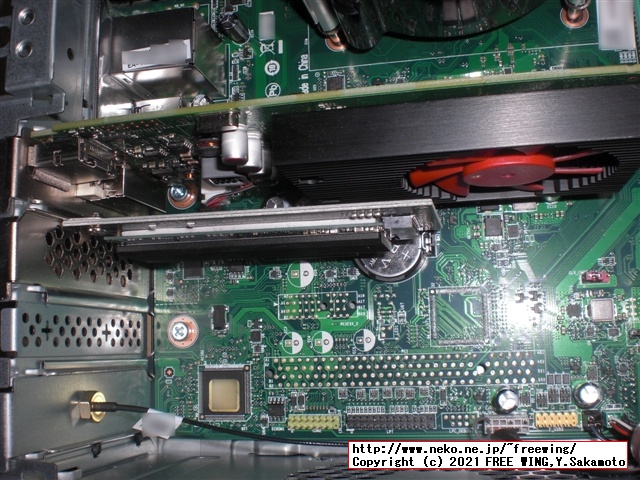

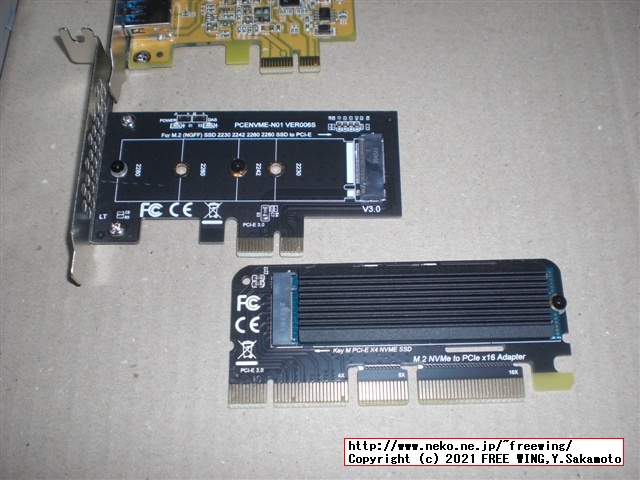

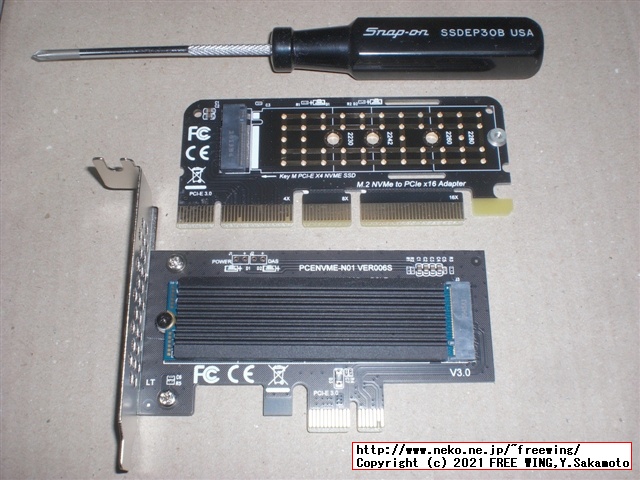

NVMe SSD用の拡張カードは PCIe x1に変更しました。
● Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gに NVIDIA GeForce GT 730を増設
元々の USB拡張カードは一度も使わずに廃棄ｗｗｗ
NVMe SSD用の拡張カードは PCIe x1に変更しました。
・Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gに NVIDIA GeForce GT 730を増設
