2021/03/24

Lenovo ThinkCentre M75s Small Gen2のマザーボード上のコネクタの USB等のピン配置の情報 Lenovo ThinkCentre M75s Small Gen2のマザーボード上のコネクタの USB等のピン配置の情報

(Lenovo M75s Small Gen 2に自力でマザーボードのコネクタに配線して USBや LPTを増設する方法)

Tags: [ベアボーン], [Windows PC], [Hackintosh]




● M75s Small Gen2に USBとリセットボタンを増設する方法


2022/02/01
Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法
Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法

  How to Add USB 2.0 port to Lenovo ThinkCentre M75s Small Gen2

2022/02/01
Lenovo ThinkCentre M75s Small Gen2にリセットスイッチを増設する方法
Lenovo ThinkCentre M75s Small Gen2にリセットスイッチを増設する方法

  How to Add RESET switch to Lenovo ThinkCentre M75s Small Gen2


● 【2021年も AMD】Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gを購入したのでレビュー

 5万円台の低価格、ハイスペック中型筐体のパソコン ThinkCentre M75s Small Gen2 Ryzen7 4750Gを購入したのでレビュー


● Lenovo M75s Small Gen 2に自力でマザーボードのコネクタに配線して USBや LPTを増設する方法

● Lenovo M75s Power front panel(マザーボード側、基板側コネクタ)

Lenovo Power front panel 10pin 2.0mm pitch
+----+----+----+----+----+
|  2 |  4 |  6 |  8 |xxxx|
+----+----+----+----+----+
|  1 |  3 |  5 |  7 |  9 |
+----+----+----+----+----+
Description
1           Disk activiry LED ground
2           Message LED ground
3           Disk activiry LED signal
4           Message LED signal
5           Reset switch signal
6           Power switch signal
7           Reset switch ground
8           Power switch ground
9           Not connected
10          Locked (no pin)

・Lenovo Power front panel 10pin 2.0mm pitch
Lenovo Power front panel 10pin 2.0mm pitch




● Lenovo M75s USB 2.0 Connector 12pin 2.0mm pitch(マザーボード側、基板側コネクタ)

Lenovo USB 2.0 Connector 12pin 2.0mm pitch
+----+----+----+----+----+----+
| Bk | Bw | Bl | Yl | Bk |    |
+----+----+----+----+----+----+
| Bk | Re | Wh | Gn | Bk |XXXX|
+----+----+----+----+----+----+

+----+----+----+----+----+----+
|  2 |  4 |  6 |  8 | 10 | 12 |
+----+----+----+----+----+----+
|  1 |  3 |  5 |  7 |  9 |XXXX|
+----+----+----+----+----+----+
1  Black   Ground
2  Black   Ground
3  Red     USB1 Power
4  Brown   USB2 Power
5  White   USB1 Data -
6  Blue    USB2 Data -
7  Green   USB1 Data +
8  Yellow  USB2 Data +
9  Black   Ground
10 Black   Ground
11         Locked (no pin)
12         Not connected

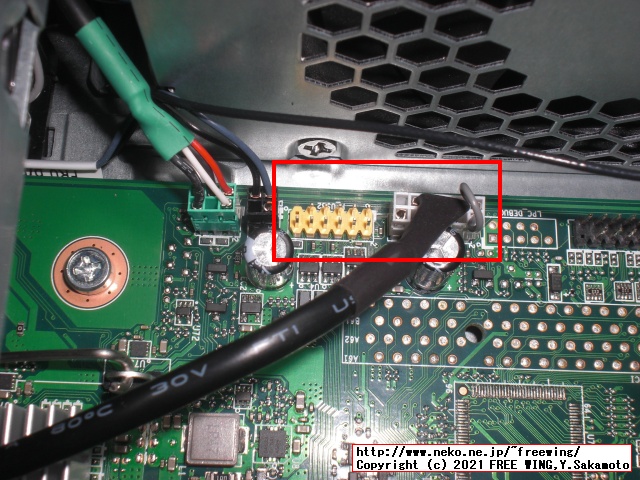

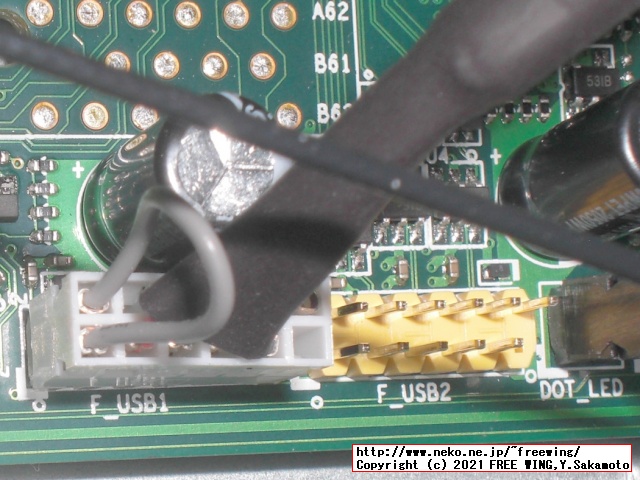

・Lenovo USB 2.0 Connector 12pin 2.0mm pitch
Lenovo USB 2.0 Connector 12pin 2.0mm pitch


Lenovo USB 2.0 Connector 12pin 2.0mm pitch




● Lenovo M75s LPT COM2 Connector 12pin 2.0mm pitch

 LPT パラレルポート D-SUB 25pin
 COM 2 シリアルポート D-SUB 9pin

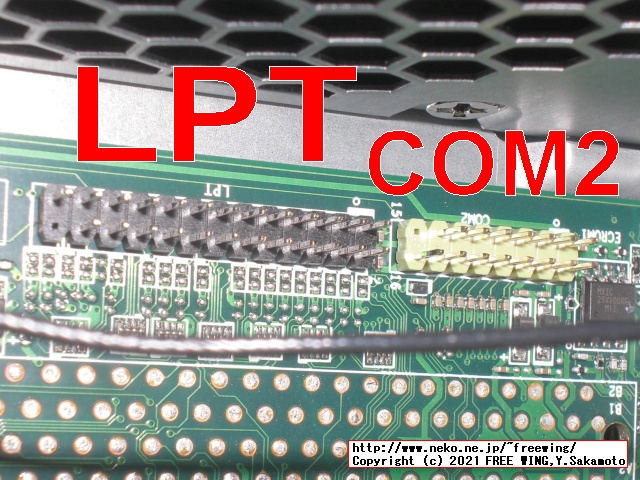

・Lenovo M75s LPT COM2 Connector 12pin 2.0mm pitch
Lenovo M75s LPT COM2 Connector 12pin 2.0mm pitch




●一般的なパソコンの USB 2.0 コネクタ(マザーボード側、基板側コネクタ)
Standard internal USB 2.0 connector for front panels 8pin 2.54mm pitch
+---+---+---+---+---+
| 2 | 4 | 6 | 8 |10 |
+---+---+---+---+---+
| 1 | 3 | 5 | 7 |XXX|
+---+---+---+---+---+
1   USB1 Power
2   USB2 Power
3   USB1 Data -
4   USB2 Data -
5   USB1 Data +
6   USB2 Data +
7   Ground
8   Ground
9   Locked (no pin)
10  Not connected


● Lenovo ThinkCentre M75s Small Gen2のマザーボード上の秘密のコネクタの情報を暴露【内緒】

2021/03/24
Lenovo ThinkCentre M75s Small Gen2のマザーボード上の秘密のコネクタの情報を暴露【内緒】
Lenovo ThinkCentre M75s Small Gen2のマザーボード上の秘密のコネクタの情報を暴露【内緒】

  Lenovo M75s Small Gen 2のマザーボードにアレを発見!! PS/2コネクタを増設できるかも?!



Tags: [ベアボーン], [Windows PC], [Hackintosh]
