・2022/01/25

【なぜ？】ThinkCentre M75s Small Gen2に AMD Radeon R7 240のグラボを増設してみた【衝動】

(AMD Radeon R7 240 1GB GDDR3のグラボを M75s Gen2に増設してみた、Ryzentosh動く？＞動かん🥺)

Tags: [ベアボーン], [Windows PC], [Hackintosh]

● Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gに AMD Radeon R7 240を増設

　M75s Small Gen2の電源容量は標準の 180W（180W/80PLUS、効率85%）ですが、R7 240は消費電力が 30W程度と言う事で GT 730の時と同様に { イケル！ } と判断しました。
ThinkCentre M75s Small Gen2 製品仕様書

・2021/12/22

【なぜ？】ThinkCentre M75s Small Gen2に NVIDIA GeForce GT 730のグラボを増設してみた【衝動】
NVIDIA GeForce GT730 2GB GDDR5のグラボを M75s Gen2に増設してみた、Ryzentosh動く？＞動いた！

●メモ： DELL OptiPlex 5080 AMD Radeon R5 430の仕様

AMD Radeon R5 430 - OptiPlex 5080タワーサービスマニュアル
電力消費量
　25 W TDP
　35 W TGP

● AMD Radeon R7 240の Windows 10用のデバイスドライバ

● AMDの公式配布のドライバ

Radeon、Radeon Pro、FirePro、APU、CPU、Ryzen、デスクトップ、ノートPC向けAMDドライバーとサポート

AMD Radeon R7 240 Drivers & Support Radeon Software
Radeon Software Adrenalin 21.5.2 Recommended (WHQL)
Revision Number: 21.5.2 WHQL
Release Date: 2021年12月1日
言語: Japanese
ファイルサイズ: 461 MB
https://drivers.amd.com/drivers/radeon-software-adrenalin-2020-21.5.2-win10-64bit-legacyasics-june21-legacy.exe

Revision Number: 21.09.06
Release Date: 2021年12月1日
https://drivers.amd.com/drivers/win10-adrenalin-21.09.06-amd-radeon-r7-200-series.exe

● AMD Radeon R7 240 GDDR3 1GBのレビュー

　Windows 10で動作確認しましたが糞遅い。。。

　外付けグラボなのにこんなに遅いなんて、、、存在価値は？？

　まだ GT 730の方がマシでした。。。

　2013年とか 2014年とかってこんなのが商品として売られていたの？？？

● AMD Radeon R7 240 GDDR3 1GBの Ryzentosh macOS Big Surでの結果

　メモリを 1024MBで認識するも、アクセラレータが動かない、もしくは Big Surで使うには R7 240があまりにも非力すぎ？

　と言う事で R7 240は廃棄処分になりました。

　macOSでの動作結果も GT 730の方がマシとなりました。。。

● SSDT-GPU-SPOOFの参考ページ
Native AMD GPUs - GPU Buyers Guide
Renaming GPUs (SSDT-GPU-SPOOF)
Advanced Micro Devices Inc. [AMD/ATI] - PCI Devices

　SSDT-GPU-SPOOFのページを参考にして Fake IDを spoof（なりすまし、騙す）します。

　それで、0x6613の Oland PROに近い物を探しますが有りません。

　そもそもで R7 240の GPUのチップ Oland系は macOSではサポート外っぽい？（もしくは Big Sur等の最近の OSではサポート外になった？）

　Hackintosh関係のサイトを色々ググッた結果、R7 240の場合は下記の表の Device-IDを設定している例を見つけたので試しました。

　Fake ID 0x6798で 1024MBを認識しますが、上述の様にグラフィックアクセラレータが効いていないです。

　その他の結果は下記の表の通り。

● R7 240 Spoof Fake ID for macOS Big Sur

Spoof Device-ID	Name	アクセラレータ動作	補足
0x6611	Oland	×	グラフィックメモリを画面解像度に依存で 4MB(1366x768)、7MB(1920x1080)等の認識する
0x6613	Oland PRO	×	同上、0x6613は R7 240の素のデバイス ID
0x665C	Bonaire XT	×	macOSの起動途中（-vのログ出力画面）でハングアップする
0x665D	Bonaire	×	同上
0x6798	Tahiti XT	×？	1024MBで認識するが、グラフィックアクセラレータが効いていない、5分程度の操作で突然の再起動は発生しなかった
0x682B	Cape Verde PRO / Venus LE / Tropo PRO-L	×？	同上＋突然再起動する
0x683D	Cape Verde XT	×？	同上＋突然再起動する

　※ Radeon系列は強い XT > PRO > 無印 > SE > LE 弱い

● SSDT-GPU-SPOOF.dsl for R7 240 Lenovo M75s Small Gen2

 // Based off of WhateverGreen's sample.dsl
 // https://github.com/acidanthera/WhateverGreen/blob/master/Manual/Sample.dsl
DefinitionBlock ("", "SSDT", 2, "DRTNIA", "AMDGPU", 0x00001000)
{
    External (_SB_.PCI0, DeviceObj)
    External (_SB_.PCI0.GPP0.VGA_, DeviceObj)


    Scope (\_SB_.PCI0.GPP0.VGA_)
    {
        if (_OSI ("Darwin"))
        {
            Method (_DSM, 4, NotSerialized)  // _DSM: Device-Specific Method
            {
                Local0 = Package (0x04)
                {
                    // Where we shove our FakeID
                    "device-id",
                    Buffer (0x04)
                    {
                        // 0x11, 0x66, 0x00, 0x00 // NG 7MB
                        // 0x13, 0x66, 0x00, 0x00 // NG 7MB
                        // 0x5C, 0x66, 0x00, 0x00 // NG Boot stuck
                        // 0x5D, 0x66, 0x00, 0x00 // NG Boot stuck
                        0x98, 0x67, 0x00, 0x00 // OK ?
                        // 0x2b, 0x68, 0x00, 0x00 // NG *1
                        // 0x3d, 0x68, 0x00, 0x00 // NG *1
                        // *1 Unstable Suddenry Reboot, Or Power Unit 180W Not Enough ?
                    },

                    // Changing the name of the GPU reported, mainly cosmetic
                    "model",
                    Buffer ()
                    {
                        // "AMD Radeon R7 240 [0x6611]"
                        // "AMD Radeon R7 240 [0x6613]"
                        // "AMD Radeon R7 240 [0x665C]"
                        // "AMD Radeon R7 240 [0x665D]"
                        "AMD Radeon R7 240 [0x6798]"
                        // "AMD Radeon R7 240 [0x682B]"
                        // "AMD Radeon R7 240 [0x683D]"
                    }
                }
                DTGP (Arg0, Arg1, Arg2, Arg3, RefOf (Local0))
                Return (Local0)
            }
        }
    }
    Scope (\_SB.PCI0)
    {
        Method (DTGP, 5, NotSerialized)
        {
            If (LEqual (Arg0, ToUUID ("a0b5b7c6-1318-441c-b0c9-fe695eaf949b")))
            {
                If (LEqual (Arg1, One))
                {
                    If (LEqual (Arg2, Zero))
                    {
                        Store (Buffer (One)
                            {
                                 0x03
                            }, Arg4)
                        Return (One)
                    }

                    If (LEqual (Arg2, One))
                    {
                        Return (One)
                    }
                }
            }

            Store (Buffer (One)
                {
                     0x00
                }, Arg4)
            Return (Zero)
        }

    }

}

● AMD Radeon R7 240 GDDR3 1GBの写真

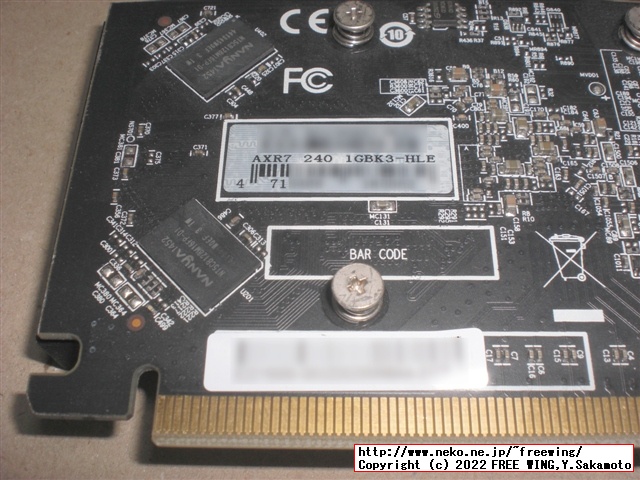

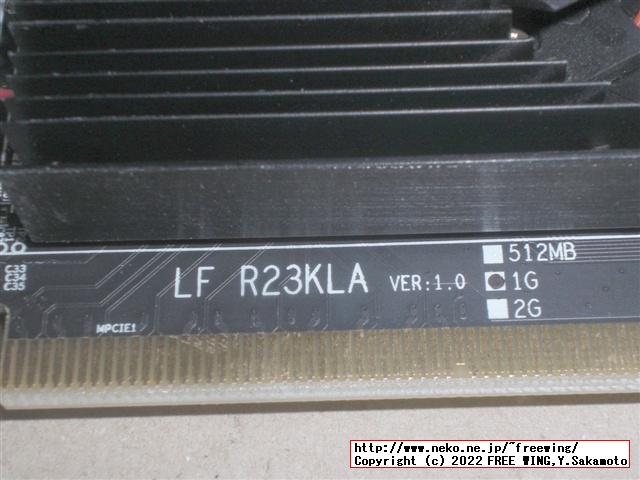

　AMD Radeon R7 240 GDDR3 1GB AXR7 240 1GBK3-HLE LF R23KLA 1G
　（AXR7 240 1GBK3-HLEは PowerColor製の型番っぽい）

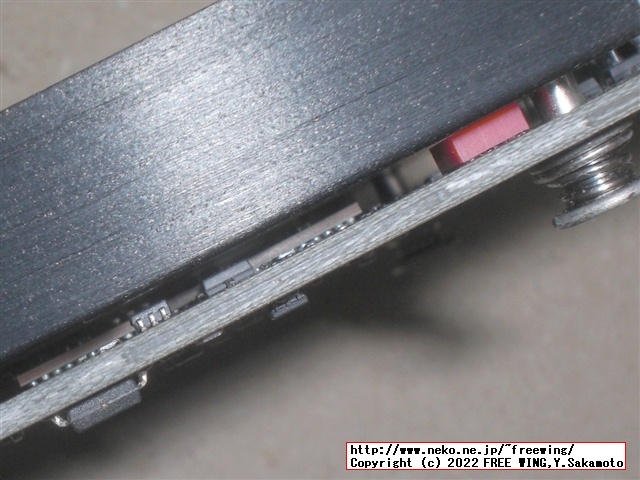

・AMD Radeon R7 240 GDDR3 1GBの写真

　基板は PCIe x16の物理形状ですが、R7 240の実際の動作は PCIe x8です。（基板パターンが無い）
　GT730の方は基板パターンは有るものの同様に PCIe x8です。

　基板長は GT 730と同じ約 14.7cmです。M75s Small Gen2に差せます。

AMD Radeon R7 240 GDDR3 1GB
AMD Radeon R7 200 Series

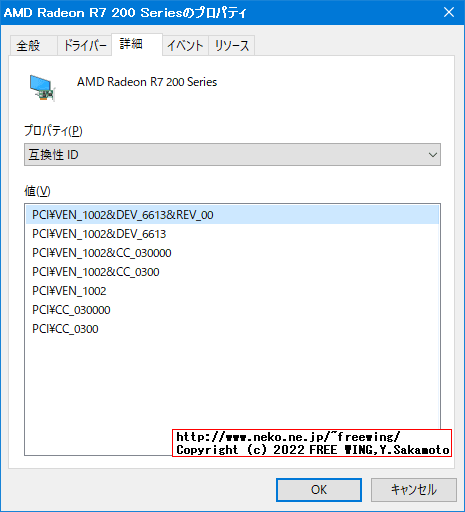

PCI\VEN_1002&DEV_6613

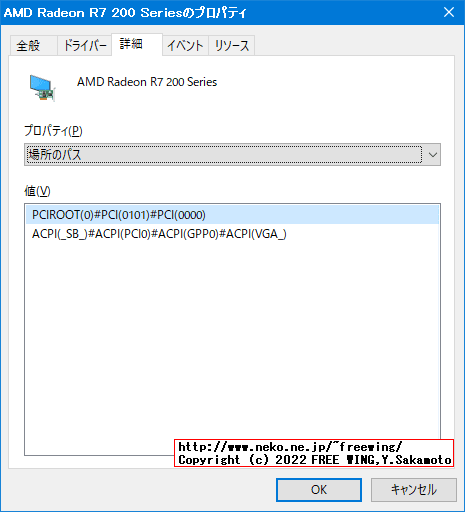

PCIROOT(0)#PCI(0101)#PCI(0000)
ACPI(_SB_)#ACPI(PCI0)#ACPI(GPP0)#ACPI(VGA_)

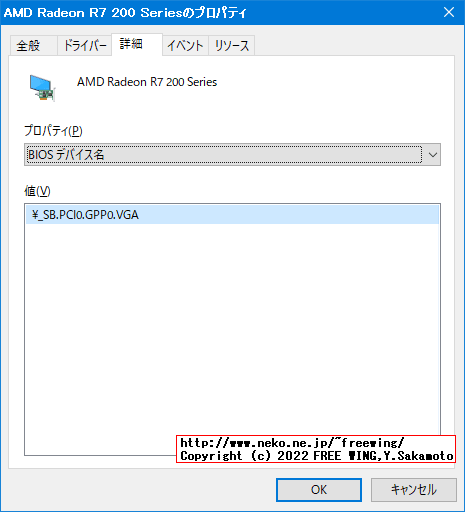

\_SB.PCI0.GPP0.VGA
\_SB_.PCI0.GPP0.VGA_

6613 = Oland PRO [Radeon R7 240/ 340 / Radeon 520]

　基板は PCIe x16の物理形状ですが、R7 240の実際の動作は PCIe x8です。（基板パターンが無い）

　AXR7 240 1GBK3-HLEは PowerColor製の型番っぽい。

● Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gの AMD Radeon R7 240 GDDR3 1GBの情報

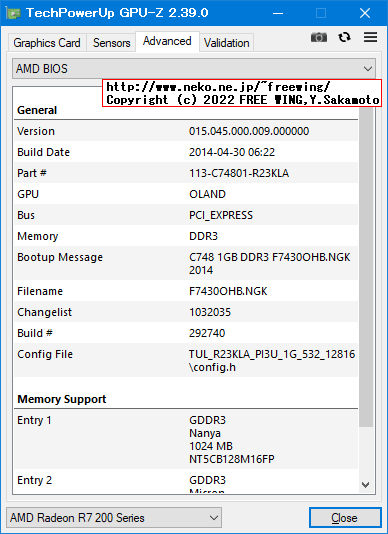

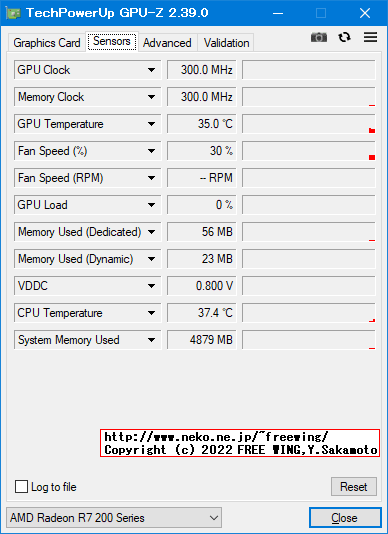

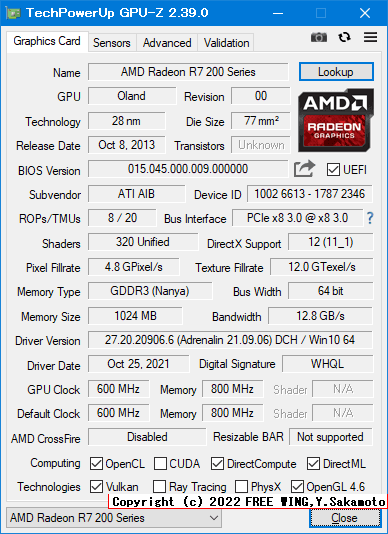

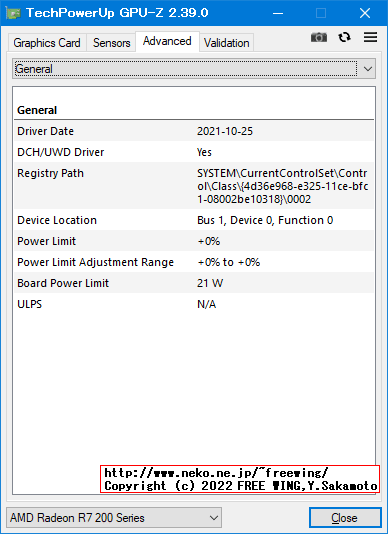

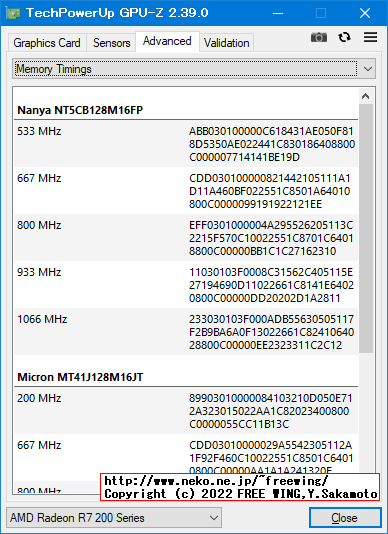

・Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gの AMD Radeon R7 240 GDDR3 1GBの情報

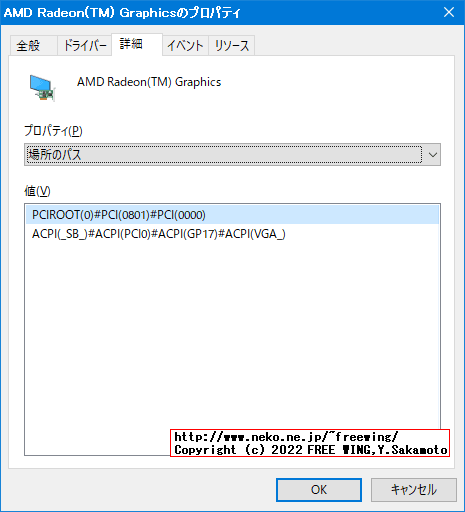

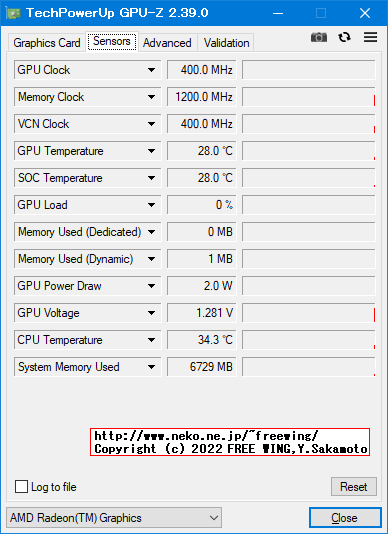

● Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gの iGPU（内蔵 GPU）の情報

AMD Ryzen 7 PRO 4750G iGPU
AMD Radeon(TM) Graphics

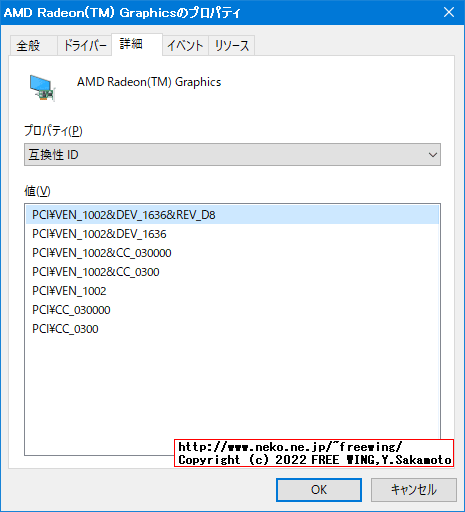

PCI\VEN_1002&DEV_1636
PCIROOT(0)#PCI(0801)#PCI(0000)
ACPI(_SB_)#ACPI(PCI0)#ACPI(GP17)#ACPI(VGA_)

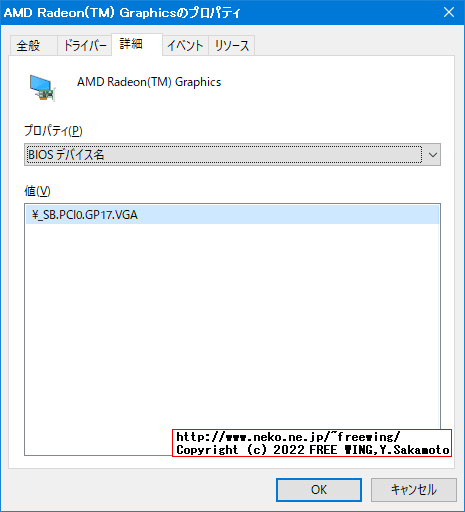

\_SB.PCI0.GP17.VGA

\_SB_.PCI0.GP17.VGA_

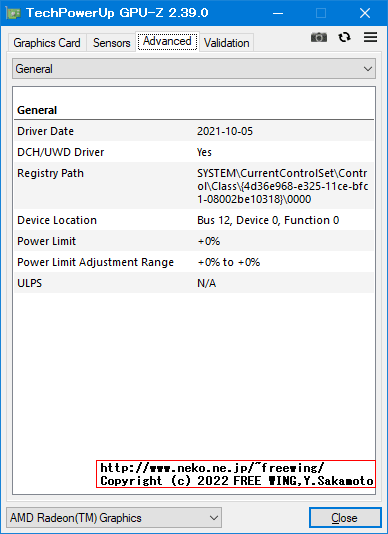

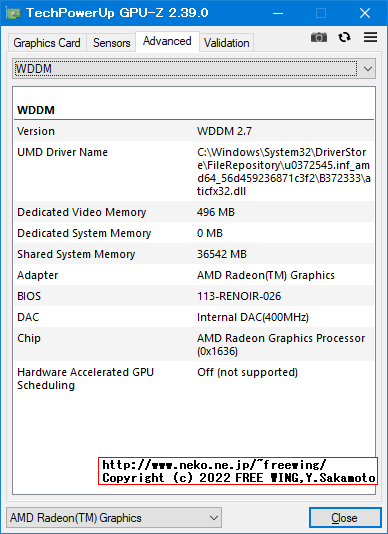

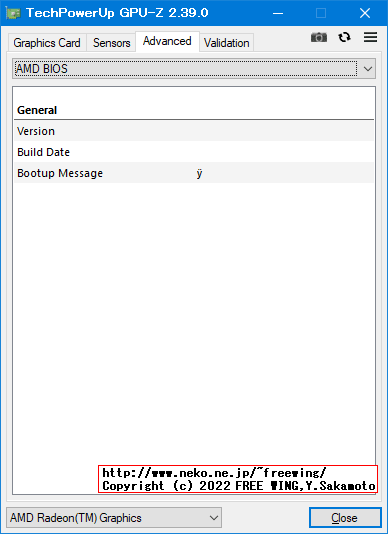

・Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gの iGPU（内蔵 GPU）の情報
