[NEW] 2021/03/24

【Lenovo しくじり】Lenovo ThinkCentre M75s Small Gen2で選択すると失敗するオプションのまとめ【M75sトラップ】 【Lenovo しくじり】Lenovo ThinkCentre M75s Small Gen2で選択すると失敗するオプションのまとめ【M75sトラップ】

(Lenovo M75s Small Gen 2で選択して大失敗したオプションの情報をまとめました)

Tags: [ベアボーン], [Windows PC], [Hackintosh]





● 【2021年も AMD】Lenovo ThinkCentre M75s Small Gen2 AMD Ryzen 7 PRO 4750Gを購入したのでレビュー

 5万円台の低価格、ハイスペック中型筐体のパソコン ThinkCentre M75s Small Gen2 Ryzen7 4750Gを購入したのでレビュー

 Ryzen 7 PRO 4750Gでベンチマークスコア PassMark 20937と超高いですが TDPが 65Wと大きいです。

 本当は Ryzenの 5000番台の物が出るまで待つつもりでしたが物欲に負けて買ってしまいました。

 なお、Gen 2モデルとして ThinkCentre M75q-1 Tinyの Tiny筐体で Ryzen 7 PRO 4750GE TDP 35Wの物もありますが、品薄で「販売停止」で買えません。(あと、搭載できるストレージも 2.5HDD 1台、NVMe SSD 1機と少ないです)

 やっぱりストレージを沢山積みたいよね!と言う事で M75s Small Gen 2の Small筐体の物を買いました。

 筐体の大きさは 10年前の 2010年 12月に購入した Intel Atom D525マシン Foxconn R30-D4と同じです。


2010/12/04
Intel Atom D525搭載 ベアボーン Foxconn R30-D4
Intel Atom D525搭載 ベアボーン Foxconn R30-D4

  SPDIF出力改造、IrDAの増設、ベンチマーク

2020/02/21
3.2万円の低価格パソコン、テレワークに最適な小型筐体の ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEを購入したのでレビュー、
3.2万円の低価格パソコン、テレワークに最適な小型筐体の ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEを購入したのでレビュー、

  Lenovo M75q AMD Ryzen 5 PRO 3400GEを購入しました PassMark 10263、分解写真、ゆめりあベンチマーク

2019/06/20
Intel NUC Kit NUC8I5BEH BOXNUC8I5BEHを買ってみた、Coffee Lake Core i5-8259U搭載、テレワークに最適な小型筐体
Intel NUC Kit NUC8I5BEH BOXNUC8I5BEHを買ってみた、Coffee Lake Core i5-8259U搭載、テレワークに最適な小型筐体

  Intel NUC NUC8I5BEH Coffee Lake Core i5-8259U搭載、HDD、M2 SSD搭載可能で超高速 CPU

2018/03/18
「ゆめりあベンチマーク」を最新の Windows 10で動かす方法、DirectX 9差し替え、ゆめりあパッチ
「ゆめりあベンチマーク」を最新の Windows 10で動かす方法、DirectX 9差し替え、ゆめりあパッチ

  Windows 10で「ゆめりあベンチ」を動かす方法、Direct X DirectX9の d3d9.dllの差し替え

2019/10/27
「ゆめりあベンチ」の代替品、ちはやローリングWE ベンチマークソフト
「ゆめりあベンチ」の代替品、ちはやローリングWE ベンチマークソフト

  新しいパソコンを買った時の「お約束」のベンチマーク、ちはやローリング ベンチマーク


● Lenovo ThinkCentre M75s Small Gen 2とは?

 一言で言うとコスパの高い AMD Ryzenパソコン。

 BTOの構成を切り詰める事で低価格に抑えられます。

ThinkCentre M75s Small Gen2

ThinkCentre M75s Small Gen2 製品仕様書 (11JA0001JP/11JA0002JP/11JA0003JP)

M75s Gen 2 ユーザー・ガイド


● 【Lenovo しくじり】Lenovo ThinkCentre M75s Small Gen2で選択すると失敗するオプションのまとめ【M75sトラップ】

 Lenovo M75s Small Gen 2で選択して大失敗したオプションの情報をまとめました

失敗するオプション名被害額理由
オプショナルUSBポート2200円PCIe x1スロットを消費するから
メディアカードリーダー1100円USB 2.0接続なので低速の低性能だから


● Lenovo M75s Small Gen 2の「オプショナルUSBポート」増設時の注意!

 M75sのマザーボードには USB 3.0増設コネクタは存在せず、オプショナルUSBポートの増設を選択すると PCIe x1用の USB 3.0拡張カードがスロットに差さってきます。
 つまり、貴重な PCIe x1スロットが使えなくなります。

 大ショックです!

 ちなみに、拡張カードはこれ。

SUNIX USB2302 USB 3.0 Dual ports PCI Express Host Controller

 コントローラに NEC(現:Renesas) µPD720202を使っているのが、まだ救いです。
 Single-Lane (x1) PCI Express Gen2
USB xHCI 対応ホスト コントローラー
Renesas USB 3.0 eXtensible Host Controller - 1.0 (Microsoft)
PCI\VEN_1912&DEV_0015&SUBSYS_300017AA&REV_02

 ちなみに PD720202は 2012年 3月頃の製品です。息が長い製品だなぁ!

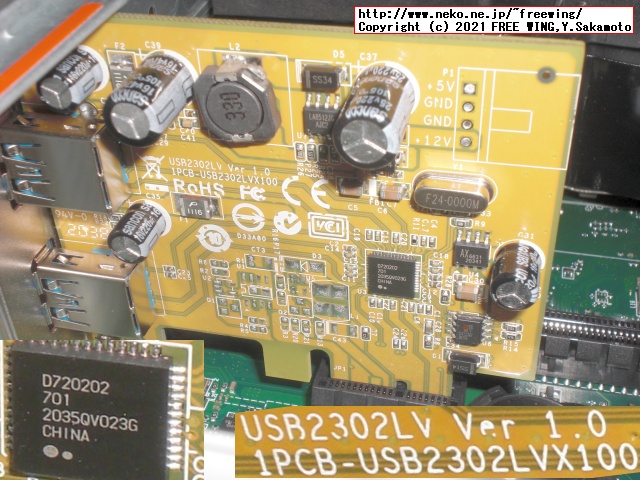

・SUNIX USB2302 USB 3.0 Dual ports PCIe x1 Host Controller
SUNIX USB2302 USB 3.0 Dual ports PCIe x1 Host Controller




● Lenovo M75s Small Gen 2の「メディアカードリーダー」増設時の注意!

 メディアカードリーダーは USB 2.0接続なので遅いです。
 大ショックです!

 ちなみにメディアカードリーダーは Realtekのコントローラ ICを使っています。
Realtek USB 2.0 Card Reader
USB\VID_0BDA&PID_0129&REV_3960

 「メディアカードリーダー」は選択しないで、別途 USB 3.0接続の物を自分で購入した方が良いです。

別途購入した USB 3.0接続のカードリーダ


Transcend カードリーダー USB3.0 (SD/SDHC UHS-I/SDXC UHS-I/microSDXC UHS-I 対応) ピンク 2年保証 TS-RDF5R
ASIN: B00VSU4XW2
TS-RDF5A Transcend USB Device
USBSTOR\DISK&VEN_TS-RDF5A&PROD_TRANSCEND&REV_0004\000000000004&0
USBSTOR\DiskTS-RDF5ATranscend_______0004
USBSTOR\DiskTS-RDF5ATranscend_______
USBSTOR\DiskTS-RDF5A
USBSTOR\TS-RDF5ATranscend_______0
TS-RDF5ATranscend_______0
USBSTOR\GenDisk
GenDisk

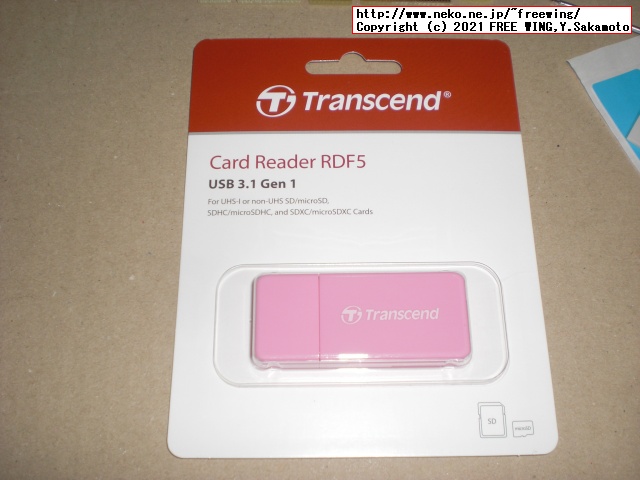

・別途購入した USB 3.0接続のカードリーダ
別途購入した USB 3.0接続のカードリーダ

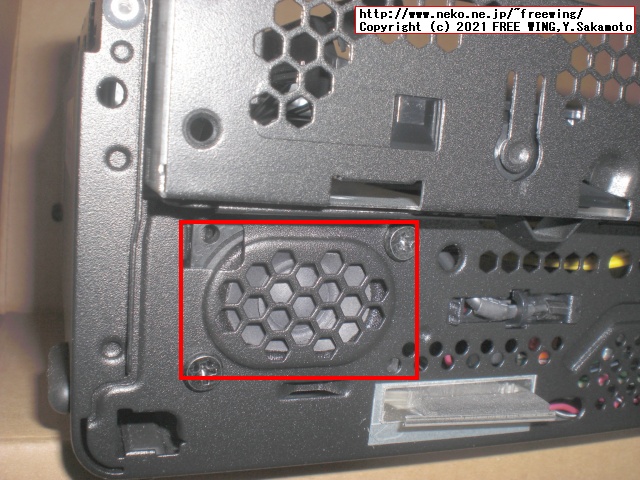

● Lenovo M75s Small Gen 2の「内部スピーカー」オプションについて

 M75qと違い、M75sの内蔵スピーカーは十分な音量で音が出ます。
 (M75qは音量を最大にしても全く聴こえ無い無意味なオプションです)

・Lenovo M75s Small Gen 2の「内部スピーカー」オプションについて
Lenovo M75s Small Gen 2の「内部スピーカー」オプションについて




● Lenovo M75s Small Gen 2に使用する SATAケーブルについて注意事項

 コネクタ部分が長いとケースと物理的に干渉します。

 標準添付のコネクタはコネクタ長が 18mmで、一般的な SATAコネクタは 22~25mmです。

 そして、私の購入したケーブルはコネクタ長が 27mmもありました。
 物理的に干渉して使えませんでした。トホホ。

購入して爆死したケーブル

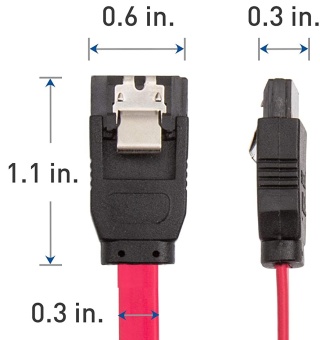

Cable Matters SATA ケーブル Sata3 ケーブル SSD ケーブル 3本セット ストレート型 6 Gbps対応 SSDとHDD増設 45cm
ASIN: B00KCS8ZUC

 商品説明にしっかり寸法が書いてありますが、まさか物理的に干渉するとは全く考えませんでした。

・Cable Matters SATA ケーブル Sata3 ケーブル SSD ケーブル 3本セット ストレート型 6 Gbps対応 SSDとHDD増設 45cm
Cable Matters SATA ケーブル Sata3 ケーブル SSD ケーブル 3本セット ストレート型 6 Gbps対応 SSDとHDD増設 45cm

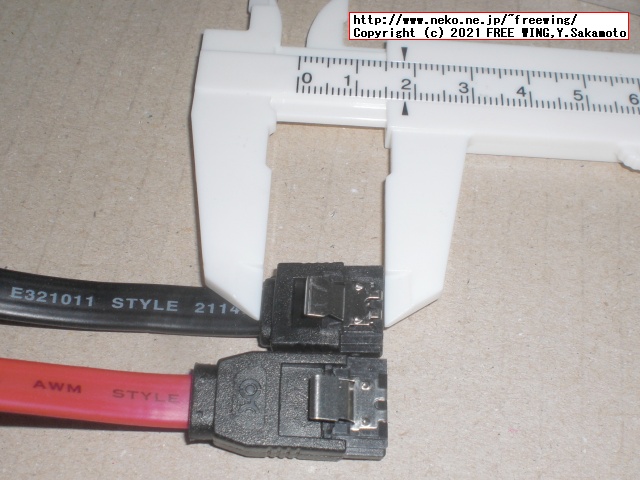

・Lenovo M75s Small Gen 2に使用する SATAケーブルについて注意事項
Lenovo M75s Small Gen 2に使用する SATAケーブルについて注意事項
 ケーブルが黒い方は M75sに標準添付の SATAケーブル(ちなみに SATA SSD、SATA HDDのオプションを追加しなくても M75sには標準で付属してくる)

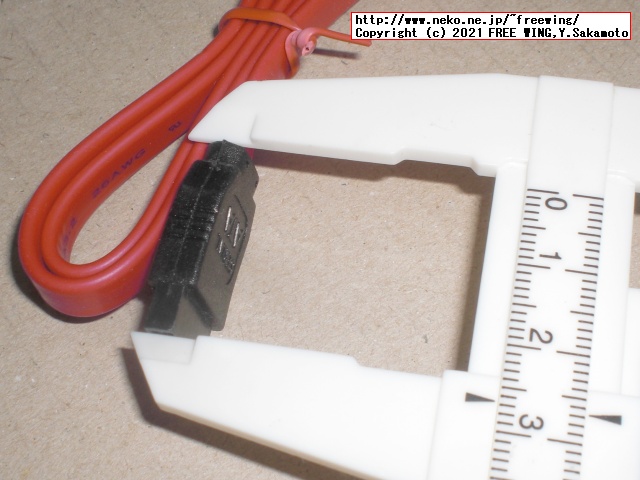

・Lenovo M75s Small Gen 2に使用する SATAケーブルについて注意事項
Lenovo M75s Small Gen 2に使用する SATAケーブルについて注意事項
 ケーブルが赤い方は購入して爆死した SATAケーブル。マザーボードに立てて取り付けますが、コネクタのお尻の部分が M75sのベイと物理的に干渉して使えません。

購入し直して大丈夫だった SATAケーブル


SATAケーブル L型 Sata3 シリアルATA3ケーブル SASケーブル高速 6Gbps対応 HDD、SSD、CDデータケーブル ロックラッチ付き 抜け落ち防止 40cm 逆L型 4本セット
ASIN: B085WL4JQ5

 購入し直したケーブルはコネクタ長が 23mmで大丈夫でした。(物理的に余裕が有る)

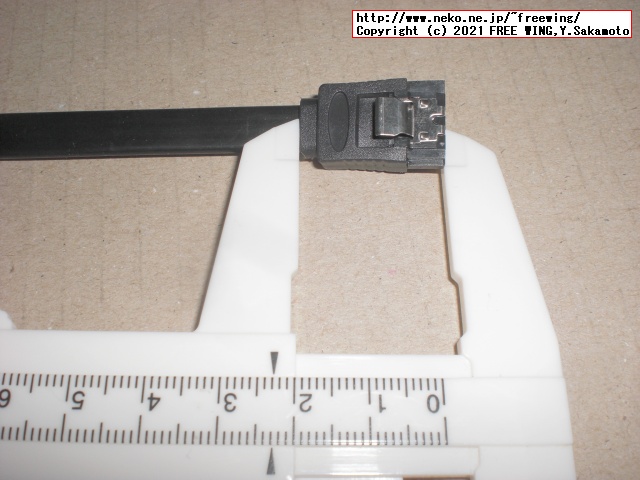

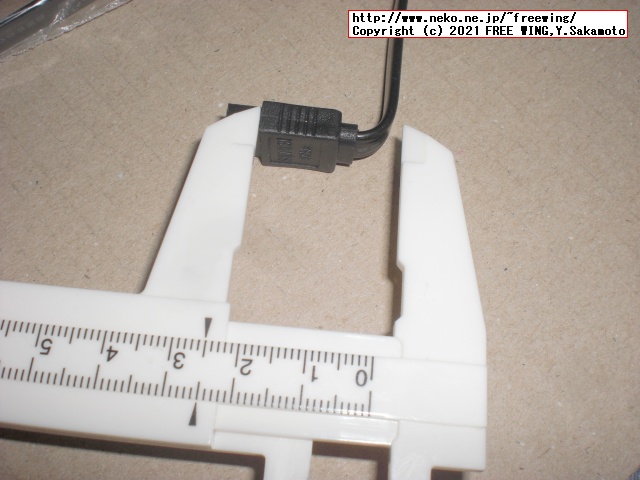

・購入して大丈夫だった SATAケーブル
購入して大丈夫だった SATAケーブル


・購入して大丈夫だった SATAケーブル
購入して大丈夫だった SATAケーブル

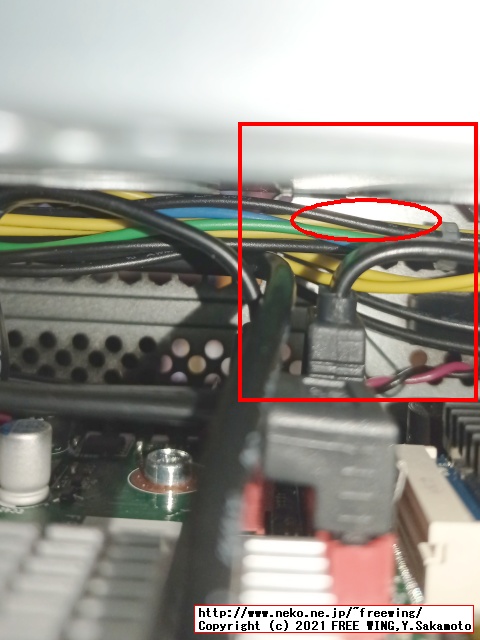

・SATAケーブルのコネクタ長が長いと赤丸の部分が物理的に干渉します
SATAケーブルのコネクタ長が長いと赤丸の部分が物理的に干渉します
