[NEW] 2022/02/01

Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法 Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法

(How to Add USB 2.0 port to Lenovo ThinkCentre M75s Small Gen2)

Tags: [ベアボーン], [Windows PC], [Hackintosh]




● Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法

 M75s Small Gen2のマザーボード上には USB 2.0のポートを増設できる端子が有るので、そこに USBポートを取り付けます。

 問題なのがマザーボード上のコネクタのピン間隔のピッチが 2.0mmな事です。
 自作 PCで使う一般的なマザーボードの USB増設用のコネクタは 2.54mmピッチで、一般的に入手可能な USBポートの部品も 2.54mmピッチになっています。

 と言う訳で 2.0mmピッチを 2.54mmに変換する変換ケーブルを間に入れる事でこれを解決します。
 しかし、ここでも問題が有り、その変換ケーブルの入手製が非常に悪いです。
 今回は AliExpress(中華通販サイト、中国版楽天みたいな所)から変換ケーブルを購入しました。

 結果、無事に USB 2.0を 2ポート増設する事ができました。

How to Expand USB 2.0 Port to Lenovo ThinkCentre M75s Small Gen2


Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法


Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法


Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法

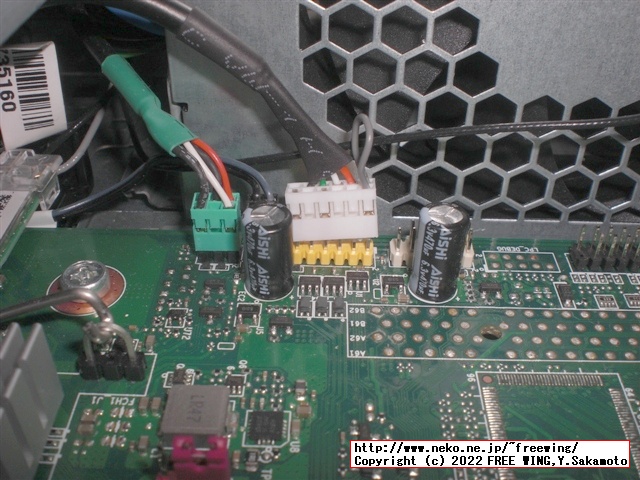

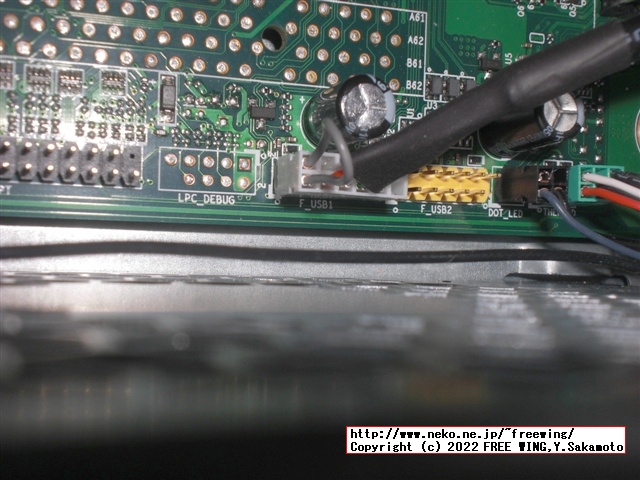

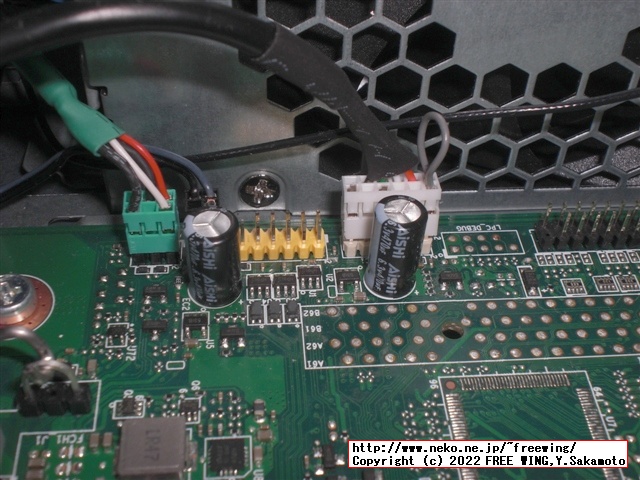

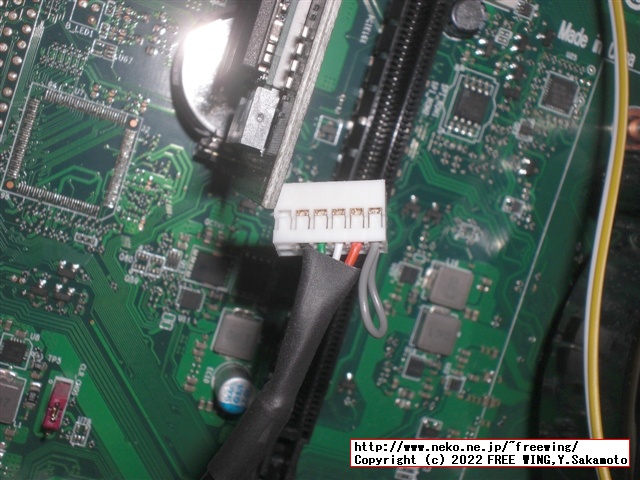

 私の購入した M75s Smallは しくじりオプションの「カードリーダ」を付けているので F_USB1側のコネクタにカードリーダのコネクタが差さっています。


2021/03/24
【Lenovo しくじり】Lenovo ThinkCentre M75s Small Gen2で選択すると失敗するオプションのまとめ【M75sトラップ】
【Lenovo しくじり】Lenovo ThinkCentre M75s Small Gen2で選択すると失敗するオプションのまとめ【M75sトラップ】

  Lenovo M75s Small Gen 2で選択して大失敗したオプションの情報をまとめました

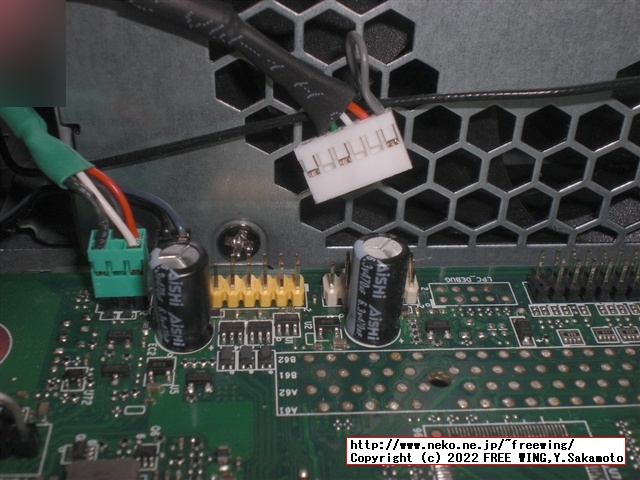

 んで、何となく「カードリーダ」を F_USB1から F_USB2側に変更してみました。
 理由としては BIOSでの USBデバイスの表示に変化が出るかを確かめたかったからです。
 (後述する様に実際に増設する場合、「カードリーダ」側のコネクタの移動は不要です)

Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法


Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法


Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法


Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法


Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法

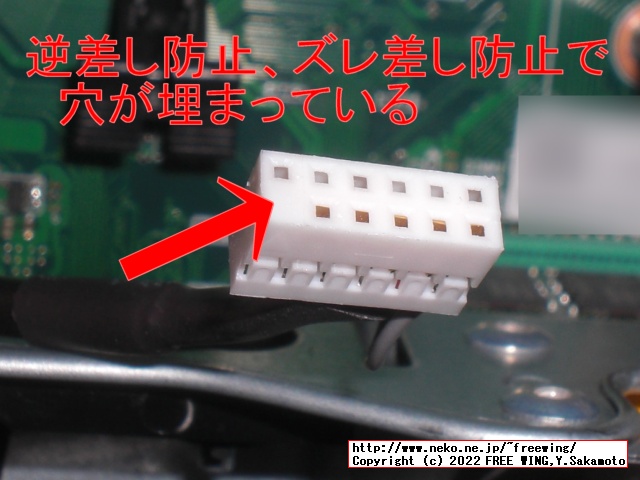

 USBコネクタは逆差し防止とズレ差し防止の為にキー(方向性)となるピンの部分の穴が物理的に差し込めない様に埋まっています。(生活の知恵ってやつですね)

Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法


Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法

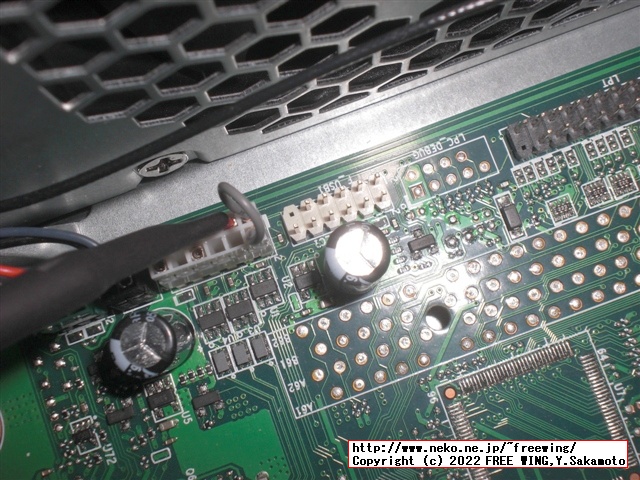

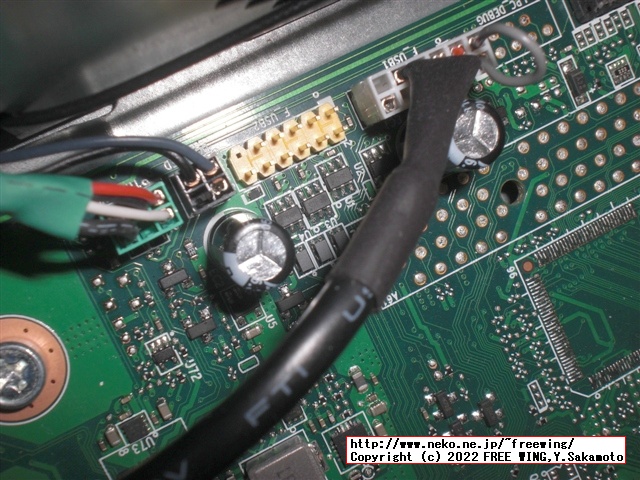

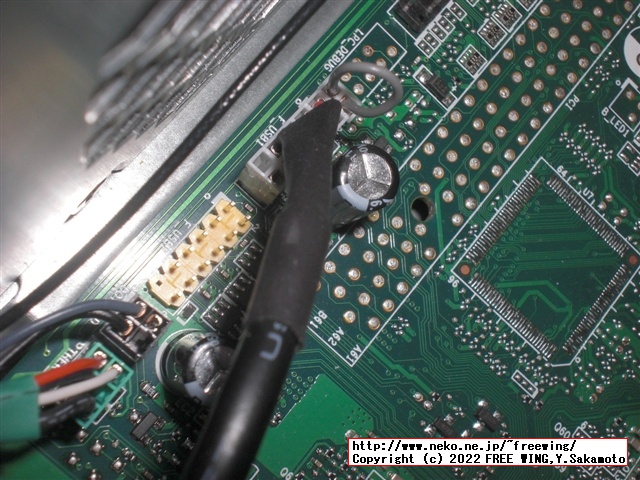

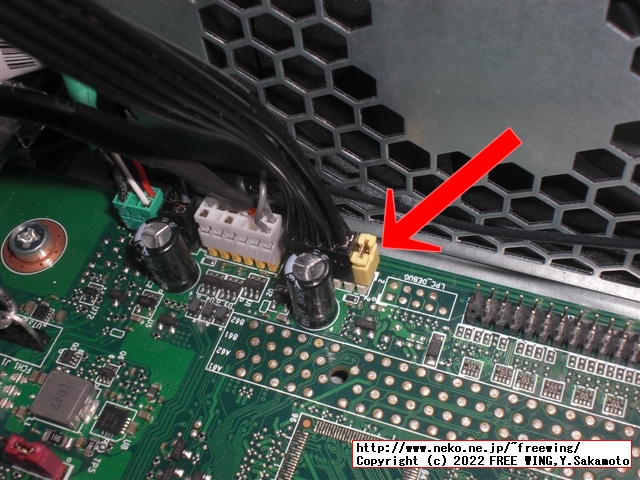

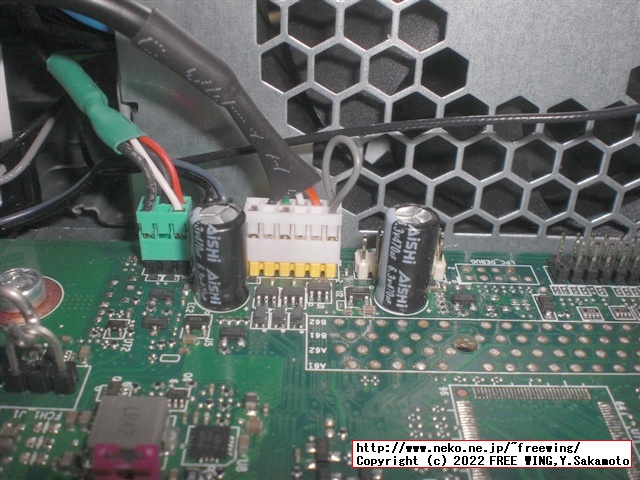

 マザーボードの F_USB1(土台が白色)から F_USB2側(土台が黄色)に変更してみた。

Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法


Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法

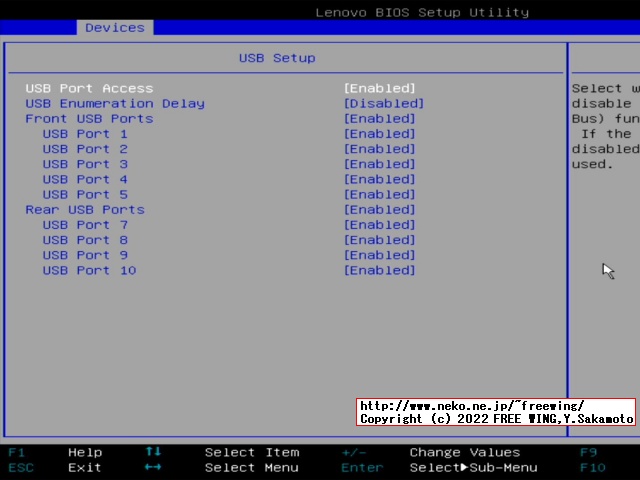

 「カードリーダ」を F_USB1側に差している時(出荷時の状態)
 「カードリーダ」を差していない時

Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法

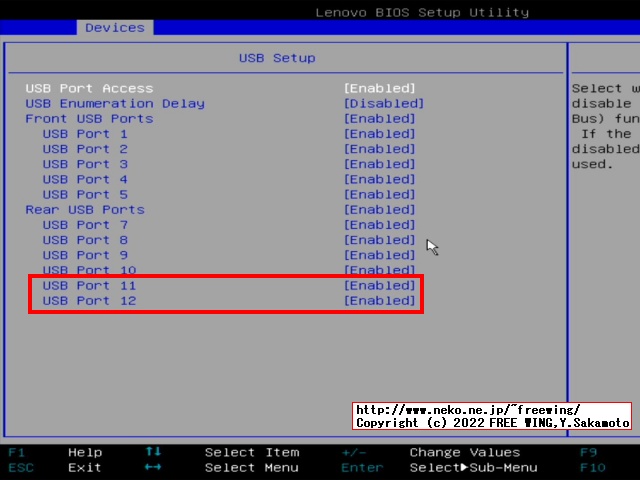

 「カードリーダ」を F_USB1から F_USB2側に差し換えた時

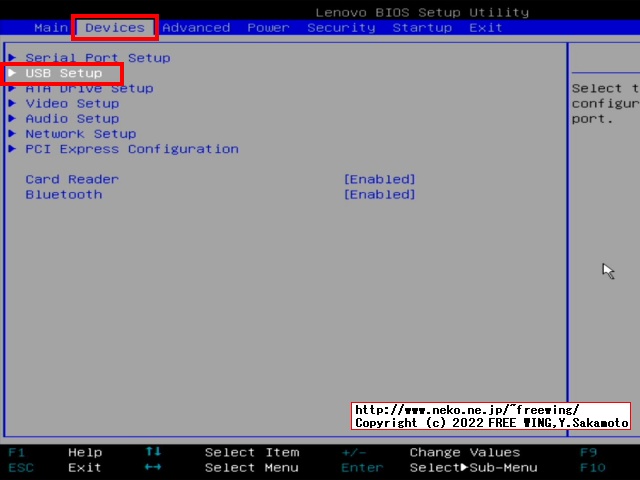

 そうしたら BIOS画面で USB 11と USB 12の表示が増えました!!!

Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法


Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法

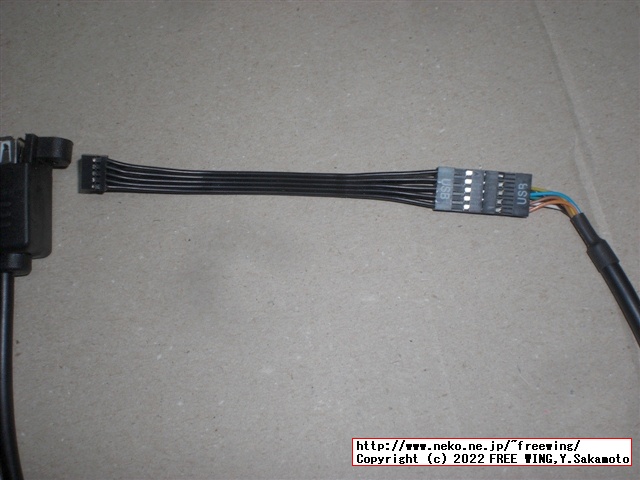

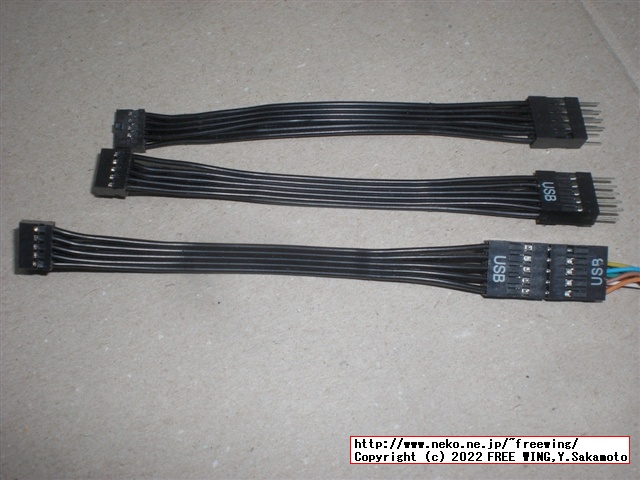

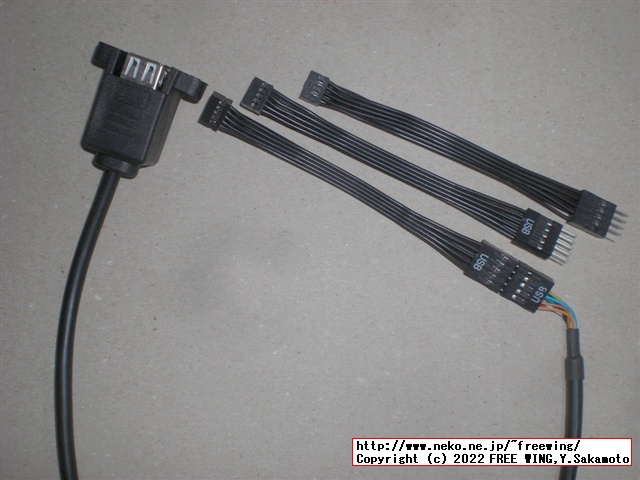

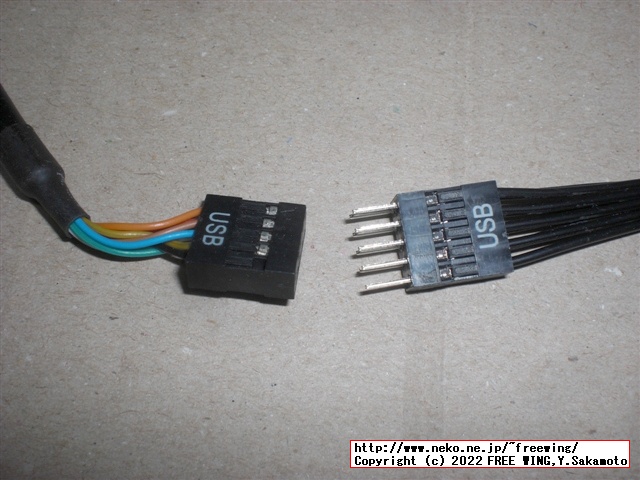

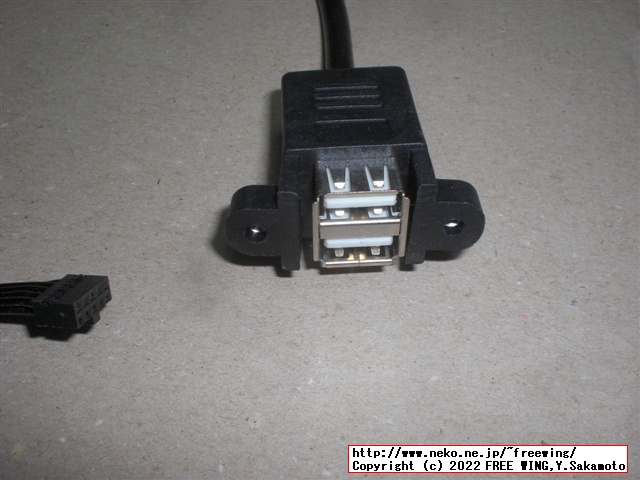

 2.0mmを 2.54mmに変換するケーブル。

Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法

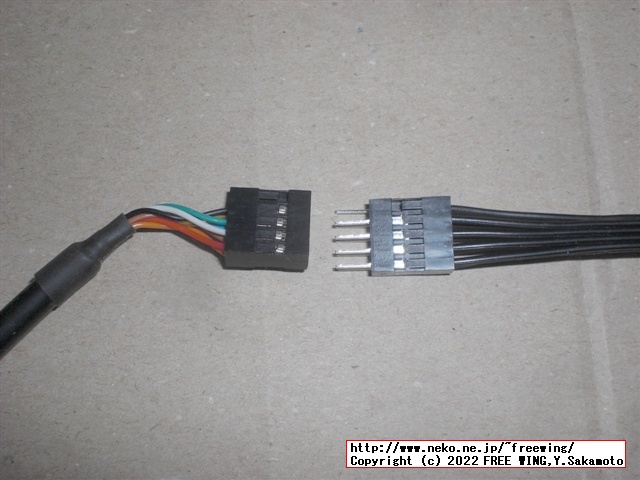

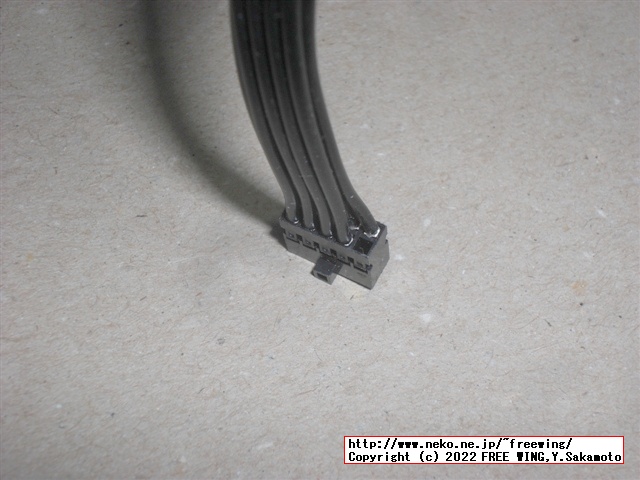

 2.54mmのコネクタはキーの箇所の穴が埋まっています。
 同様にピンの側もピンが有りません。

Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法


Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法


Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法

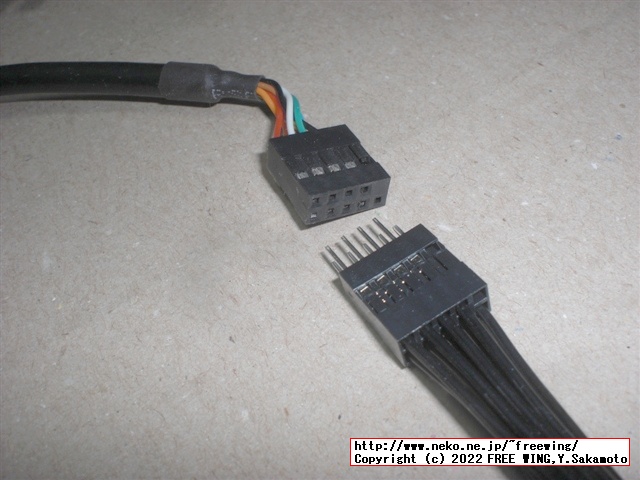

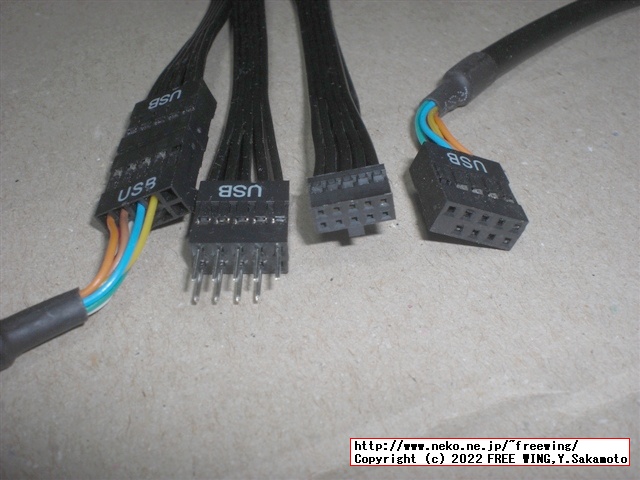

 2.54mmのコネクタはキーの箇所の穴が埋まっています。
 同様にピンの側もピンが有りません。

Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法


Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法


Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法


Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法


Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法


Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法

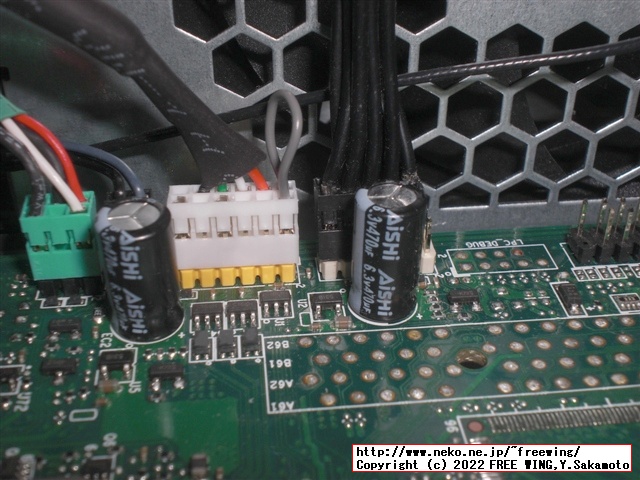

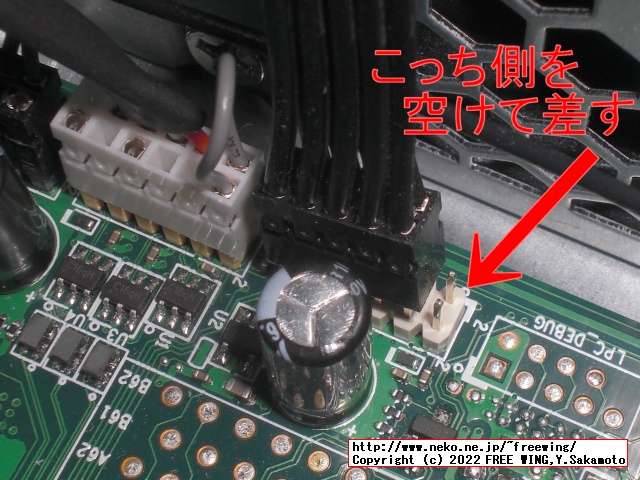

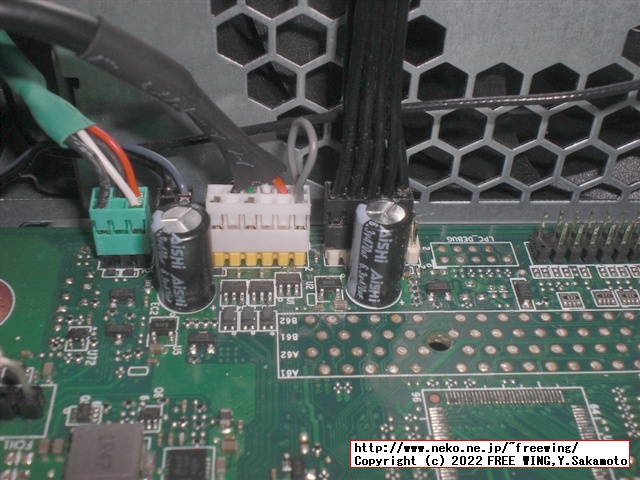

 F_USB1側に増設用のコネクタを差します。
 写真の様に指定の側を空けてコネクタを差します。

Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法


Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法


Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法


Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法


 一応、これで USB 2.0ポートの増設は成功しましたが、2ポート使えると思いましたが 1ポートしか動作しません。もう片側は電源自体も供給されていない。

 元々のマザーボード側の仕様がそうなのか、何か追加で設定が必要なのかは不明です。

Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法


Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法

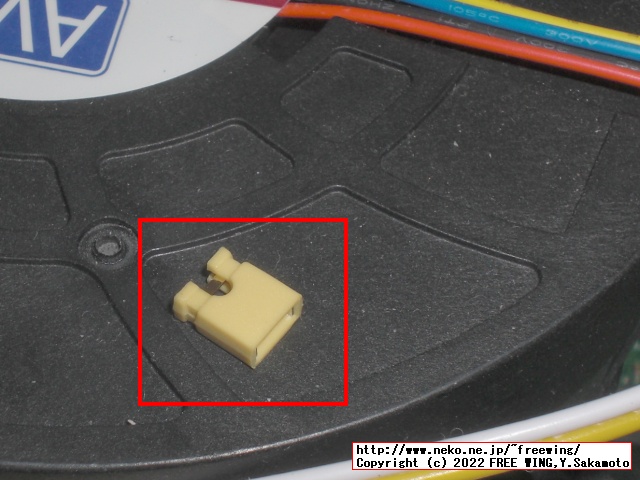

 試しにカードリーダのコネクタと同じに余りピン部分にジャンパ ピンを差してショートしてみたが変化は無かった(1ポートしか使えない状態)

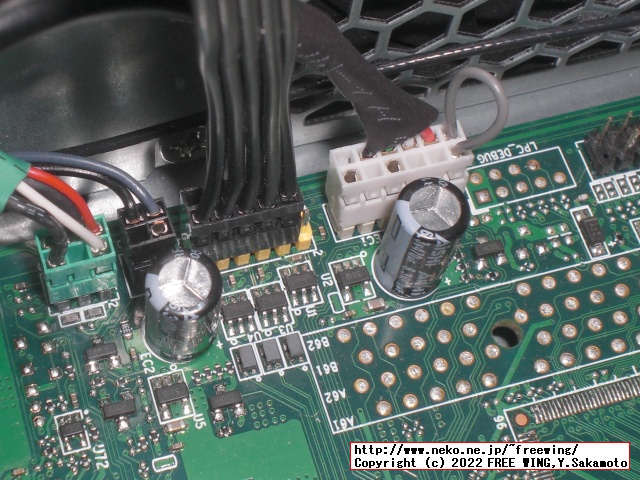

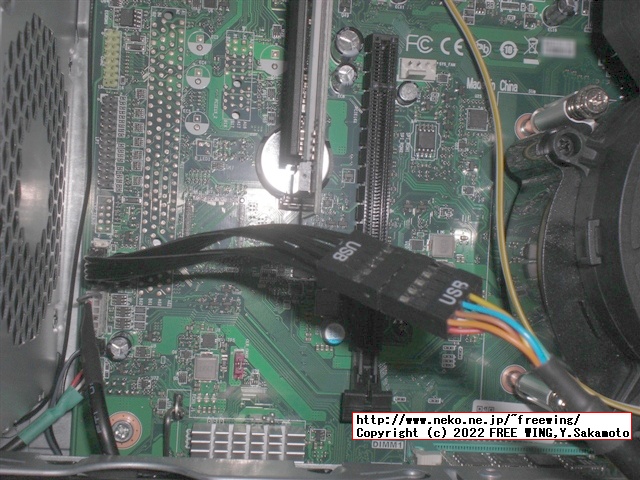

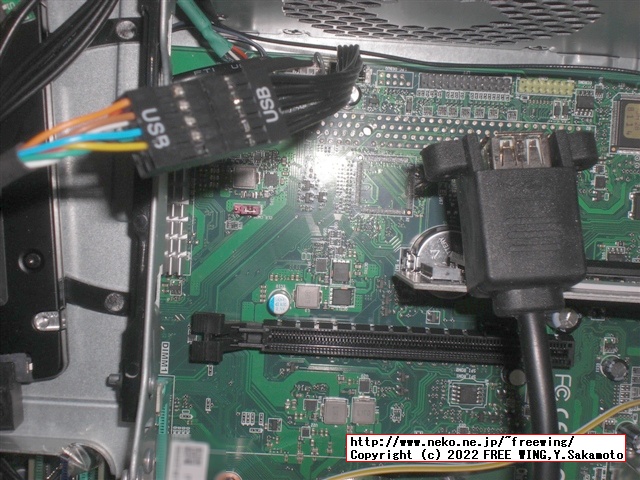

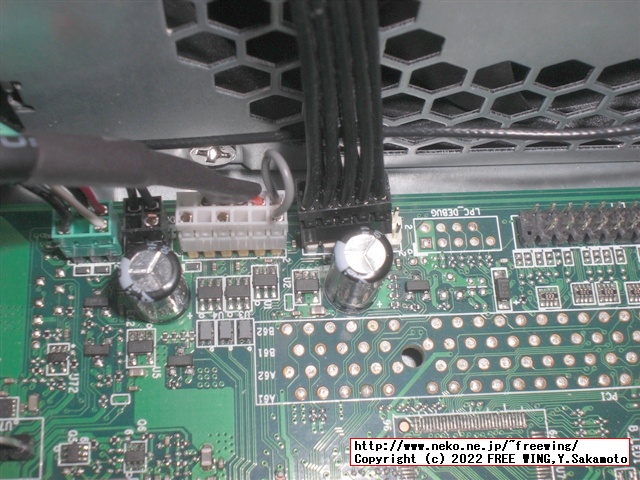

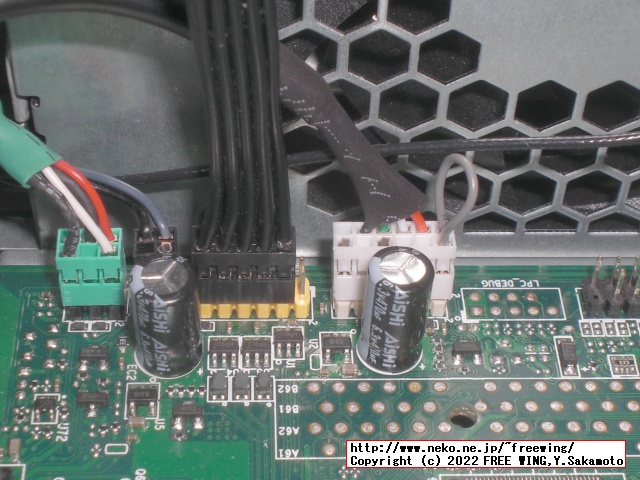

 素直に F_USB2側に増設用のコネクタを差したら 2ポートとも動作しました!

Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法


Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法


Lenovo ThinkCentre M75s Small Gen2に USBポートを増設する方法

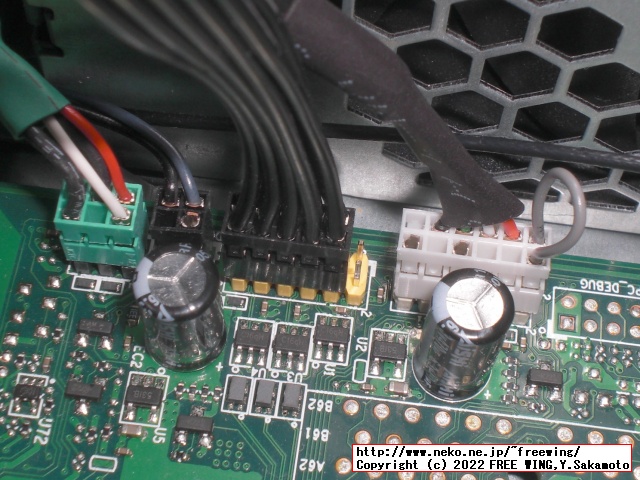

 素直に F_USB2側に増設用のコネクタを差したら 2ポートとも動作しました!
 ちなみに、その時の BIOSの表示は USBポートを 10まで認識している状態(「カードリーダ」を F_USB1側に差している時(出荷時の状態))と同じでした。

 面倒なので試していませんが F_USB2側の余りピンをショートすると USB 11と USB 12の表示が増えるっぽい。(USBポートの有効無効を BIOSで存在を認識して切り替えできる様にする為のジャンパかな?)


変換名人 PCI/ロープロファイルPCIブラケット用 USB2.0(x2ポート)延長ケーブルセット PCIB-USB2/2FL
ASIN: B0085SNOY8

AINEX USB2.0・リアスロット [ 2 ポート ] RS-002E
ASIN: B00YH4CI2S

uxcell マザーボード上のUSBピン USB2.0(メス)設置ケーブル ダブルUSBケーブル 9ピンヘッダー グレー
ASIN: B0159WVHDM

StarTech.com PCケース/マザーボード接続用USB 2.0ケーブル 15cm USB-A(メス) - 4ピン USBマザーボードヘッダ(メス) USBMBADAPT
ASIN: B000IV6S9S
