● Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体の分解方法を写真で解説

 Lenovo ThinkCentre M75q AMD Ryzen 5 PRO 3400GEにメモリや SSDを増設する際の筐体の分解方法

 筐体の背面のネジを取ります。

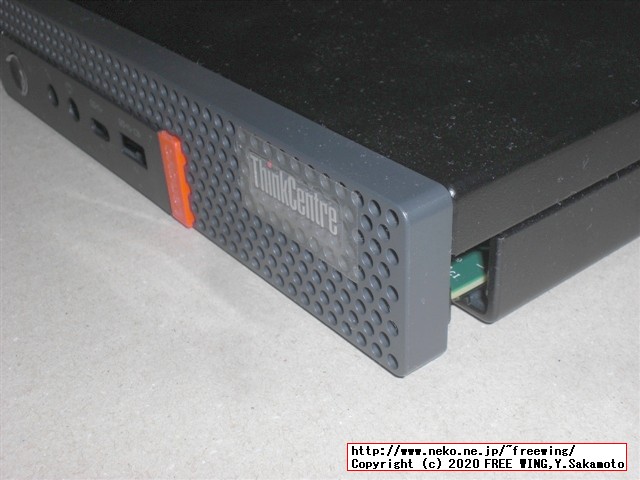

 筐体の上側を前面パネルと一緒に矢印の方向にスライドします。

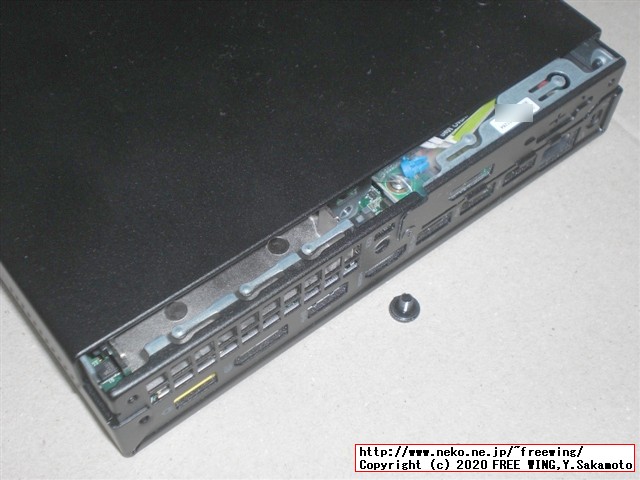

 スライドしたら、上側に持ち上げると上ブタ部分が取れて分解できます。

Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの分解

・Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体の分解方法を写真で解説
Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体の分解方法を写真で解説

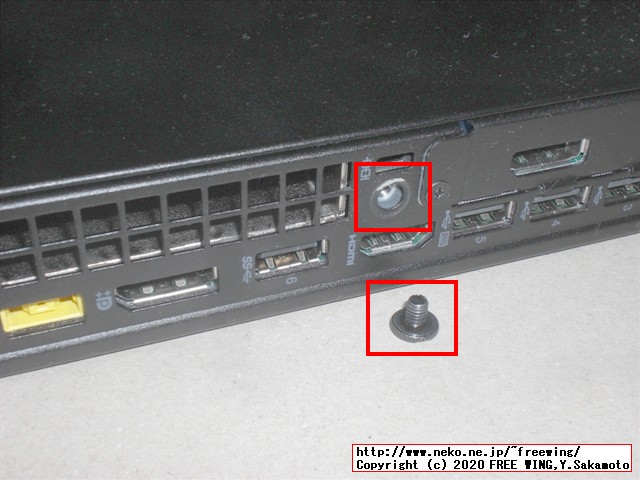

 筐体の背面のネジを取ります。
 ネジはプラスドライバーか500円玉で回します。

Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体の分解方法を写真で解説
 筐体の背面のネジは500円玉でも回せます。

Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体の分解方法を写真で解説
 筐体の背面のネジは500円玉でも回せます。

Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体の分解方法を写真で解説


Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体の分解方法を写真で解説

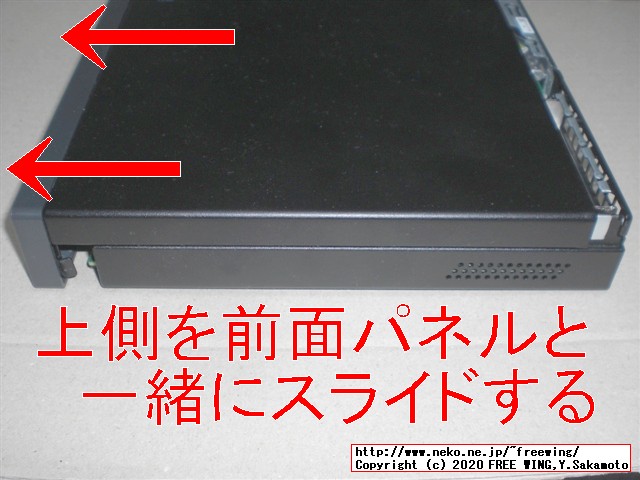

 筐体の上側を前面パネルと一緒に矢印の方向にスライドします。

Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体の分解方法を写真で解説


Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体の分解方法を写真で解説



Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体の分解方法を写真で解説
 スライドしたら、上側に持ち上げると上ブタ部分が取れて分解できます。

Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体の分解方法を写真で解説
 M75qの筐体の上側は 2.5 SSD/ 2.5 HDDと M.2 NGFFの WiFi + Bluetoothモジュールを増設できます。
 Intel インテル M.2 2230 AX200NGWは技適取得済み、技術基準適合証明済み。


Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの分解 Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの分解


2020/03/25
Lenovo ThinkCentre M75q-1の SATAに 2.5 SDDを追加してパワーアップするカスタマイズ改造
Lenovo ThinkCentre M75q-1の SATAに 2.5 SDDを追加してパワーアップするカスタマイズ改造

  Lenovo ThinkCentre M75qに 2.5 SSDを増設する手順を写真で解説

2020/03/25
ThinkCentre M75q-1に WiFiと Bluetoothの無線機能を内蔵してパワーアップする改造手順
ThinkCentre M75q-1に WiFiと Bluetoothの無線機能を内蔵してパワーアップする改造手順

  Lenovo ThinkCentre M75qに M2 NGFF WiFi Bluetoothコンボモジュールを追加する手順を写真で解説


Intel インテル AX200 NGW 802.11ax (2400Mbps) Wi-Fi 6 & Bluetooth5 (M.2 WiFiカード)
ASIN: B07T8ZHZP6

汎用 3G 4G LTE EDGE GSM W-CDMA CDMA UMTS WWAN ワイヤレスWANモジュールなど用ミニサイズアンテナ 2本 (MHF4 Cable=120mm)
ASIN: B071CVWY8T

【Amazon.co.jp 限定】Crucial SSD 960GB BX500 内蔵2.5インチ 7mm (FFPパッケージ) 3年保証 【PlayStation4 動作確認済】 正規代理店保証品 CT960BX500SSD1Z
ASIN: B07KL82RLL

サンワサプライ 手締めネジ(インチネジ) TK-P23
ASIN: B00076YM60

※「手で回せるネジ」はこっちの方が良い

アイネックス ハンドルネジインチ黒 PB-031BK
ASIN: B002Z3BCIE

黒色なので M75qにマッチする。

※「手で回せるネジ」はこっちの方が良い
※ インチネジ


● Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの裏ブタを開ける方法を写真で解説

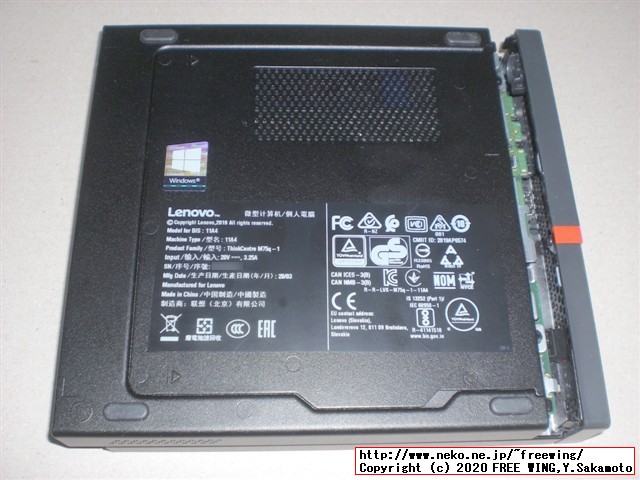

 筐体の上側を前面パネルと一緒にスライドした後に、裏ブタを取ります。
 裏ブタを矢印の方向にスライドします。

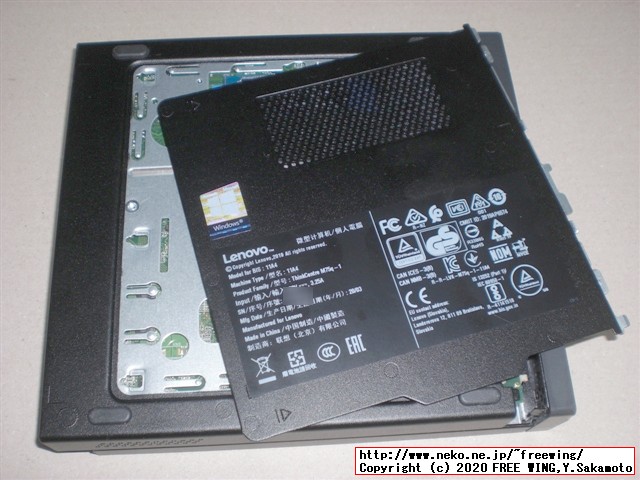

 裏ブタが取れます。

・Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの裏ブタを開ける方法を写真で解説
Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの裏ブタを開ける方法を写真で解説


Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの裏ブタを開ける方法を写真で解説
 裏ブタを矢印の方向にスライドします。

Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの裏ブタを開ける方法を写真で解説
 裏ブタが取れます。

Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの裏ブタを開ける方法を写真で解説
 裏ブタの構造、この部分が、筐体側のミゾに嵌まります。

Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの裏ブタを開ける方法を写真で解説
 筐体側のミゾに裏ブタのボッチが嵌まります。

Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの裏ブタを開ける方法を写真で解説
 裏ブタ側は M.2 NVMe SSDと DDR4 2666メモリの交換、増設ができます。

Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの分解 Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの分解


2020/03/25
ThinkCentre M75q-1にメモリを簡単に増設してパワーアップする改造、写真で手順を詳しく解説
ThinkCentre M75q-1にメモリを簡単に増設してパワーアップする改造、写真で手順を詳しく解説

  ThinkCentre M75qの標準 8GBに 16GBメモリを追加して合計 24GBに増設するカスタマイズ手順

2020/03/25
ThinkCentre M75q-1の M.2 SDDを 500GBに換装してパワーアップするカスタマイズ改造手順
ThinkCentre M75q-1の M.2 SDDを 500GBに換装してパワーアップするカスタマイズ改造手順

  Lenovo ThinkCentre M75qの M2 SSDを 128GBから 500GBに交換する手順を写真で解説

 Lenovo ThinkCentre M75q-1に対応の M.2 SDDは「NVMe接続」タイプ!!
 間違って M.2 「SATA接続」タイプを買わない様に注意!!


Western Digital SSD 500GB WD Blue SN550 PC M.2-2280 NVMe WDS500G2B0C-EC 【国内正規代理店品】
ASIN: B082VZKK3L

※ 「NVMe接続」タイプ

Western Digital SSD 1TB WD Blue SN550 PC M.2-2280 NVMe WDS100T2B0C-EC 【国内正規代理店品】
ASIN: B082VZPCL7

※ 「NVMe接続」タイプ

Team ノートPC用 SO-DIMM DDR4 2666MHz PC4-21300 16GBx2枚組 32GBkit 無期限保証
ASIN: B07NY5M4DP

16GBが 2枚で 32GBになります。
(元々の 8GBは取り外します)

CFD販売 ノートPC用 メモリ PC4-21300(DDR4-2666) 16GB×1枚 1.2V対応 260pin SO-DIMM (無期限保証)(Panram) D4N2666PS-16G
ASIN: B075GDDGQ9

元々の 8GBと合計で 24GBになります。

Crucial(Micron製) ノートPC用 メモリ PC4-21300(DDR4-2666) 16GB×1枚 CL19 DRx8 260pin (永久保証)CT16G4SFD8266
ASIN: B071KP8CGJ

有名な Crucial
元々の 8GBと合計で 24GBになります。


● Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体を元に戻す方法を写真で解説

 裏ブタは分解の逆の手順で元に戻します。(写真解説省略)

 上ブタは分解の逆の手順で元に戻します。

・Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体を元に戻す方法を写真で解説
Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体を元に戻す方法を写真で解説
 上ブタを筐体にセットします。

Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体を元に戻す方法を写真で解説
 上ブタを矢印の方向に「少しだけ」スライドします。

Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体を元に戻す方法を写真で解説
 私の筐体は、個体差?なのかマイクとヘッドホンの端子が前面パネルの穴と位置がズレていて、引っ掛かります。
 ズレの方向に少しずらす感じで筐体の前面パネルを嵌めます。

Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体を元に戻す方法を写真で解説
 少し寄ってる。前面パネルの穴に対して左下の8時方向に端子が寄ってる。

Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体を元に戻す方法を写真で解説

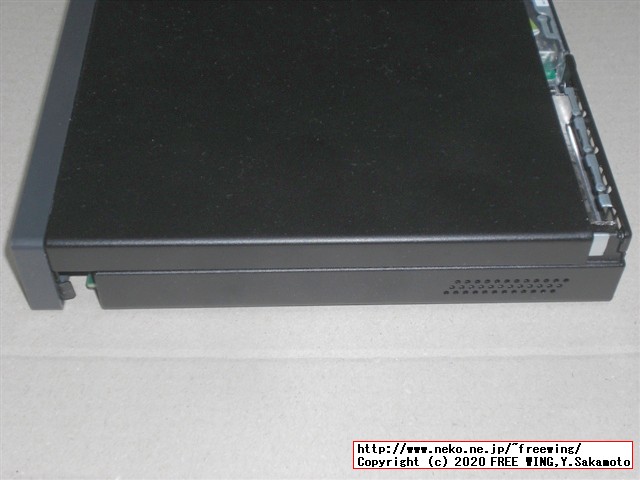

 上ブタを最後までスライドしてツライチにした所。

Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体を元に戻す方法を写真で解説
 筐体の背面のネジを取り付けて元通りに完了。


● Lenovo ThinkCentre M75q-1 Tinyの公式の分解、取り外し、交換動画

取り外し、交換動画 - ThinkCentre M75q-1 (11A4, 11A5, 11A6, 11A7)

ThinkCentre M75q-1 ハードウェア・メンテナンス・マニュアル (HMM)英語

取り外し動画交換動画
コンピューターカバーの取り外しコンピューターカバーの交換
下部カバーの取り外し下部カバーの交換
メモリー・モジュールの取り外しメモリー・モジュールの交換
M.2 ストレージ・ドライブの取り外しM.2 ストレージ・ドライブの交換
ストレージ・ドライブの取り外しストレージ・ドライブの交換
内蔵スピーカーの取り外し内蔵スピーカーの交換
Wi-Fi カードの取り外しWi-Fi カードの交換
フロント・アンテナ/ブラケットの取り外しフロント・アンテナ/ブラケットの交換
システムファンの取り外しシステムファンの交換
コイン型電池の取り外しコイン型電池の交換
ヒートシンクの取り外しヒートシンクの交換
マイクロ・プロセッサーの取り外しマイクロ・プロセッサーの交換
背面 I/O ブラケットの取り外し背面 I/O ブラケットの交換
システムボードの取り外しシステムボードの交換
