Lenovo ThinkCentre M75s Small Gen2にリセットスイッチを増設する方法 Lenovo ThinkCentre M75s Small Gen2にリセットスイッチを増設する方法

(How to Add RESET switch to Lenovo ThinkCentre M75s Small Gen2)

Tags: [ベアボーン], [Windows PC], [Hackintosh]




● Lenovo ThinkCentre M75s Small Gen2にリセットスイッチを増設する方法

 M75s Small Gen2にはリセットスイッチが有りません。なので、何かの不具合でハングアップ(操作を受け付けなくなる状態)になった場合は電源ボタンを長押し(20秒程度)で電源をブチ切りをするしか復帰する手段がありません。

 この「電源ブチ切り」は SSDや HDDのデバイスにはダメージとなります。

 幸い、M75s Small Gen2のマザーボード上にはリセットスイッチを取り付けできるコネクタが有るので、そこにリセットスイッチ(ボタン)を取り付けます。

 本体の上ブタを開けて、前面パネルの電源スイッチ側の付近の基板上にリセットスイッチを取り付けできるコネクタが有ります。

 標準で電源ボタンと LEDの配線がコネクタにして有ります。
 幸いにもコネクタ内にリセットボタンの配線をする部分にも配線用の金属部品が入っています。

 今回はそこにピンを差し込み、そのピンにリセットスイッチのソケットを差し込む事でリセットスイッチを増設します。

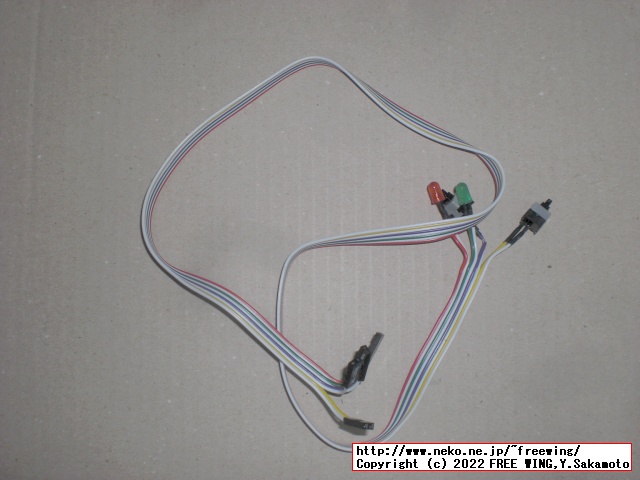

 今回は、一般的な自作 PCで使用する電源スイッチ LED配線キットを流用しました。
 (この電源スイッチ LED配線キットは NVIDIAの Jetson Nano等でも使用できます)

Lenovo ThinkCentre M75s Small Gen2にリセットスイッチを増設する方法



How to Add RESET switch to Lenovo ThinkCentre M75s Small Gen2


今回購入


SODIAL(R) PCケース 赤緑LEDランプ ATX電源リセットHDDスイッチ20 "
ASIN: B01GNVOVJA

BabbleCom PCマザーボード用 スイッチ & LED 【ケーブル長 65cm】
ASIN: B0798SDTS1

サンワサプライ ATX電源スイッチ TK-SW1
ASIN: B00008BB1C

※リセットスイッチとしても使用できます

AINEX リセットスイッチキット PA-045A
ASIN: B00TE367MY

KKHMF 20個 2.54mm 40-Pin DIY単一列端子ピン ヘッダー ストリップ PCB 1*40 P ピッチ Ardunioに対応
ASIN: B0829W3T8Q

Lenovo ThinkCentre M75s Small Gen2にリセットスイッチを増設する方法

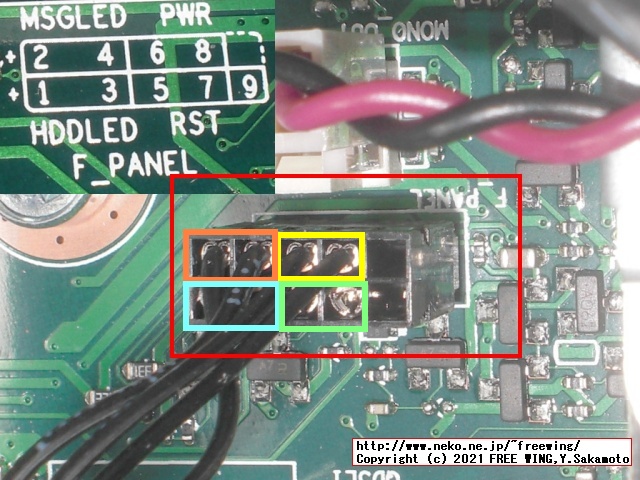

 写真の
 左上(オレンジ色): MSG LED(メッセージ LED、メッセージとは?)
 右上(黄色): POWER(電源ボタン)
 左下(水色): HDD LED(ハードディスク、SSD LED、アクセスランプ)
 右下(緑色): RESET(リセットボタン)
 緑色部分にスイッチを取り付けます。(コネクタ内部には金属部品が入っています)

 通電中に抜け落ちたりすると故障の原因になるので、振動や衝撃等でピンが抜け落ちない様にする必要があります。

Lenovo ThinkCentre M75s Small Gen2にリセットスイッチを増設する方法

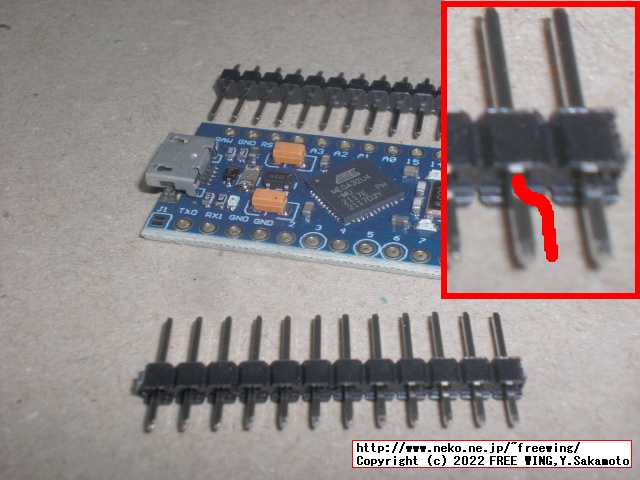

 この様なピンを 2本ぶんにして、ピンの間隔(ピッチ)を 2.54mmから 2.0mmにペンチ等で狭めます。
 そして、そのピンをコネクタ部分に差し込みます。(この時半田付けはしないので、ピンのピッチの違いの摩擦で抜けない様に工夫する)

Lenovo ThinkCentre M75s Small Gen2にリセットスイッチを増設する方法


Lenovo ThinkCentre M75s Small Gen2にリセットスイッチを増設する方法

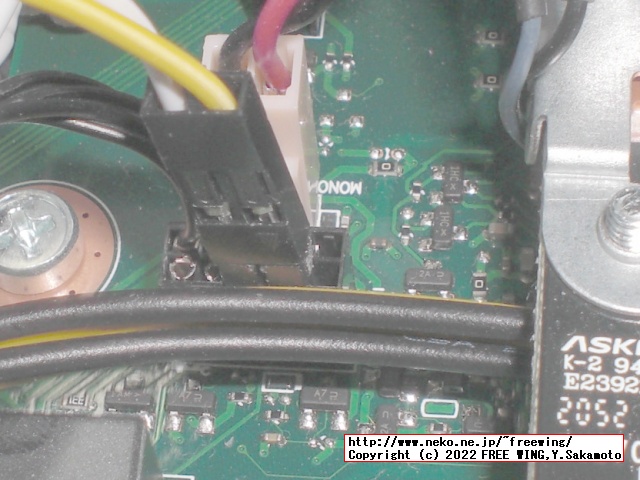

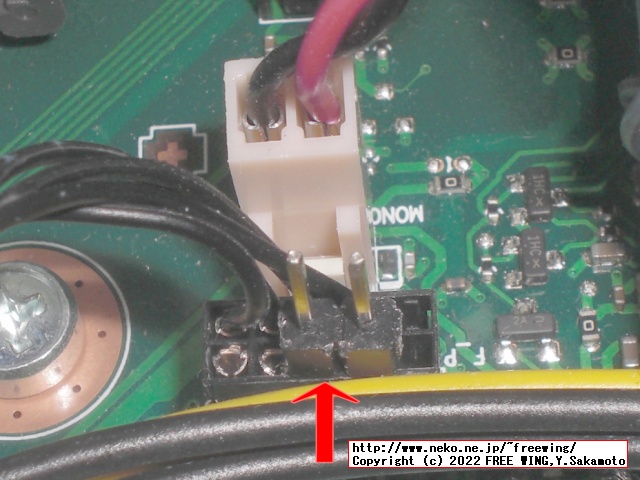

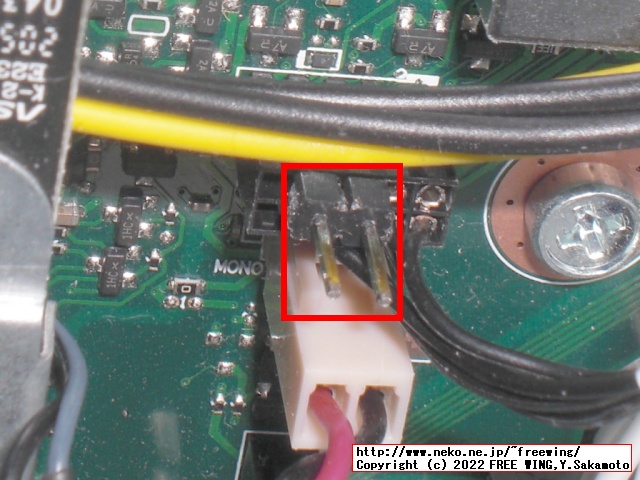

 ピンをコネクタに差した所

Lenovo ThinkCentre M75s Small Gen2にリセットスイッチを増設する方法


Lenovo ThinkCentre M75s Small Gen2にリセットスイッチを増設する方法


Lenovo ThinkCentre M75s Small Gen2にリセットスイッチを増設する方法

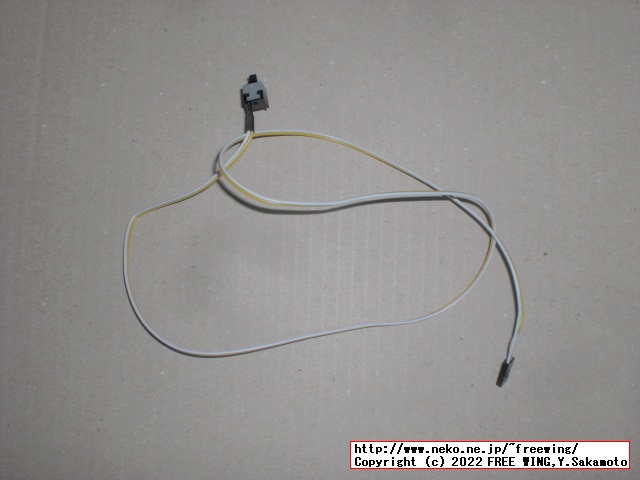

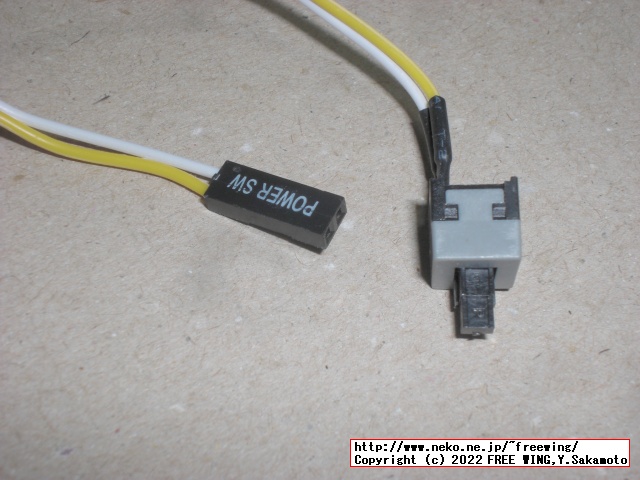

 POWERと書いてありますがリセットスイッチとしても問題無く使えます。

Lenovo ThinkCentre M75s Small Gen2にリセットスイッチを増設する方法


Lenovo ThinkCentre M75s Small Gen2にリセットスイッチを増設する方法

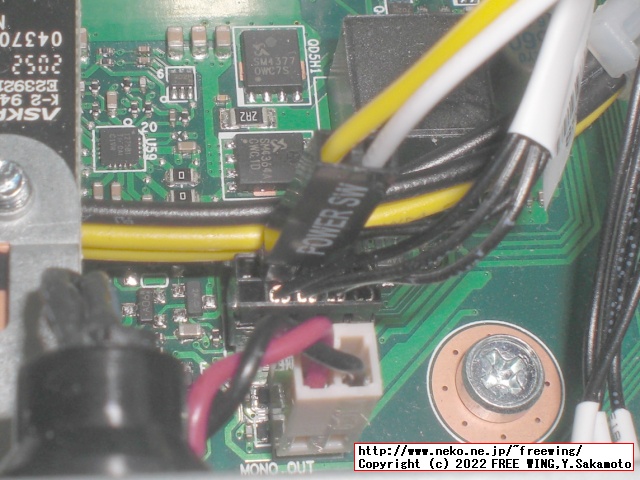

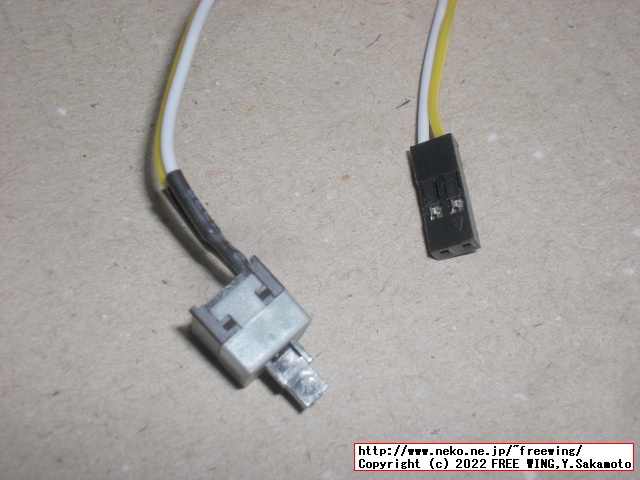

 スイッチをピンに差した所

Lenovo ThinkCentre M75s Small Gen2にリセットスイッチを増設する方法

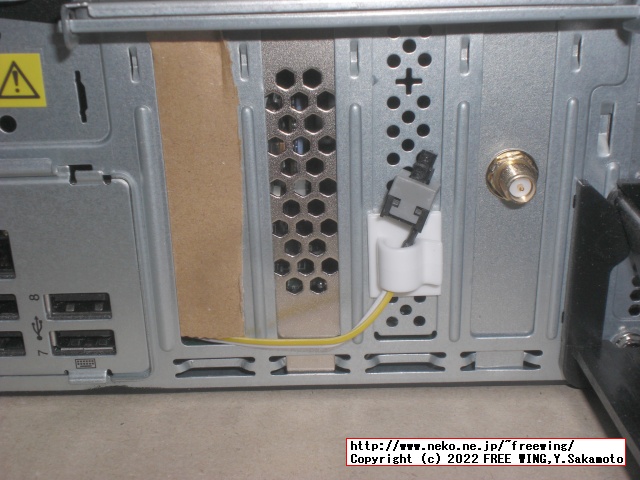

 前面は隙間が無いので背面の拡張スロットからスイッチ部分を引き出します。

 スイッチ部分を適当に固定して完成!

 と言う訳で増設ができました。

 Ryzentoshのインストールで試行錯誤する時に大活躍しました。(OpenCoreの config.plistの設定がマズイとインストール途中でハングアップするので)
