Lenovo ThinkCentre M75q-1の SATAに 2.5 SDDを追加してパワーアップするカスタマイズ改造 (Lenovo ThinkCentre M75qに 2.5 SSDを増設する手順を写真で解説)

ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体の分解方法を写真で解説、強化改造の方法
Lenovo ThinkCentre M75q AMD Ryzen 5 PRO 3400GEにメモリや SSDを増設する際の筐体の分解方法

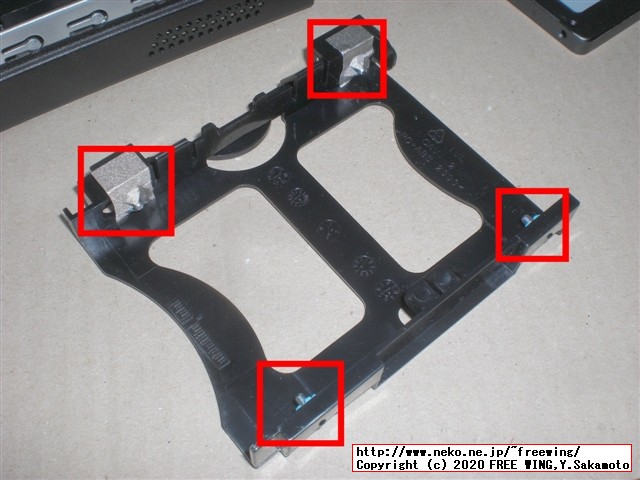

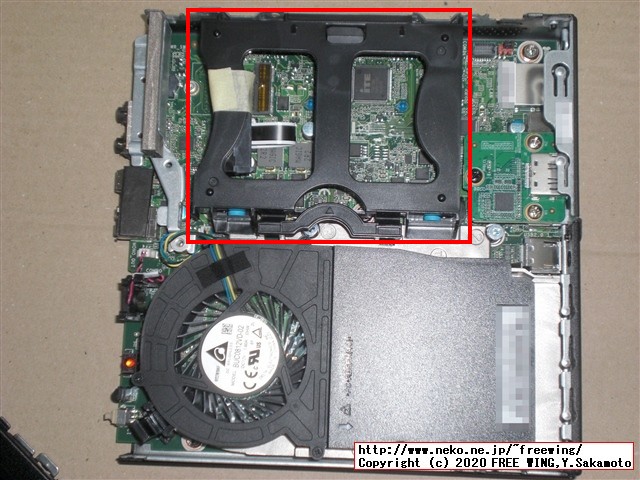

　黒色のプラスチックのドライブ固定ベイに SSDを取り付けます。

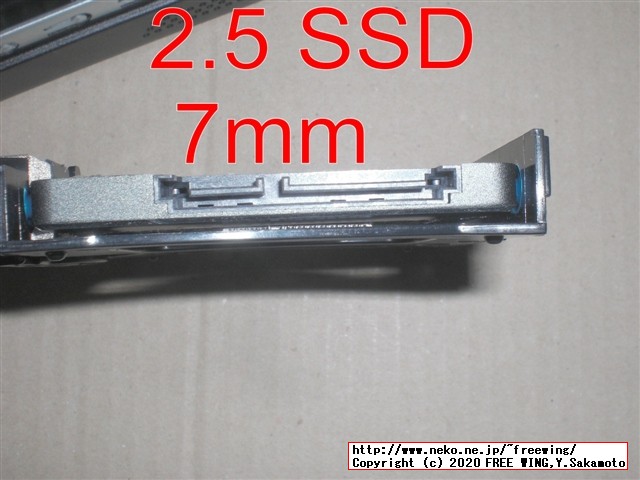

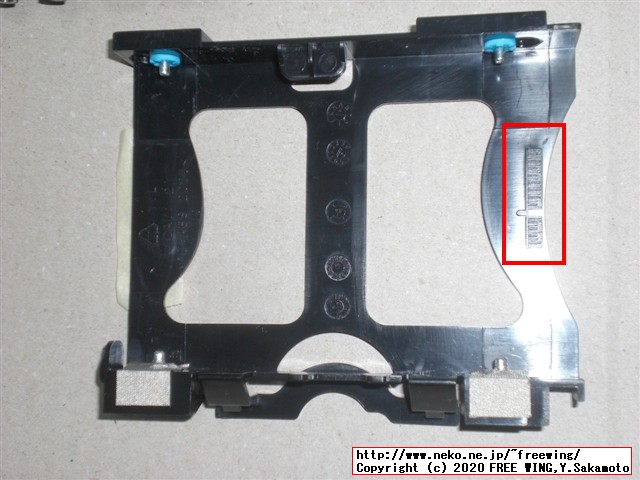

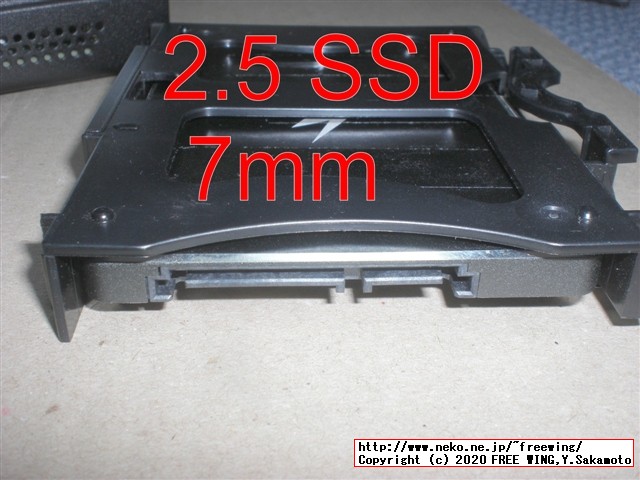

　取り付け可能な 2.5インチドライブは 7mm厚の物だけです。9mm厚等は物理的に取り付けできません。（なんてお馬鹿な設計なの？）

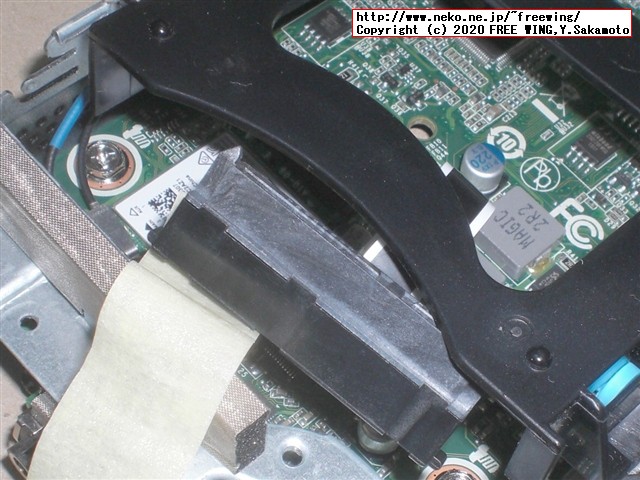

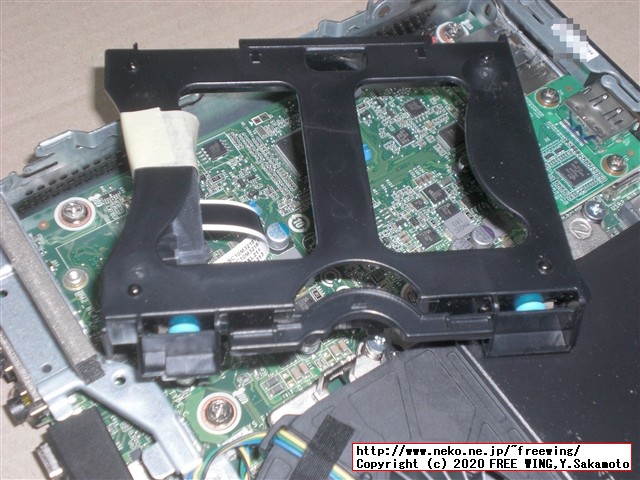

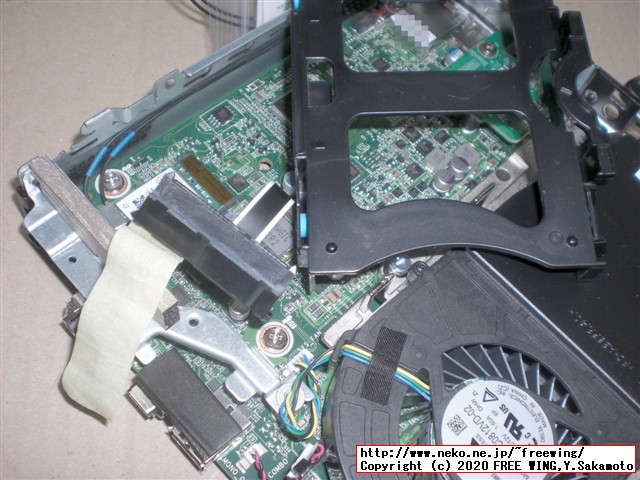

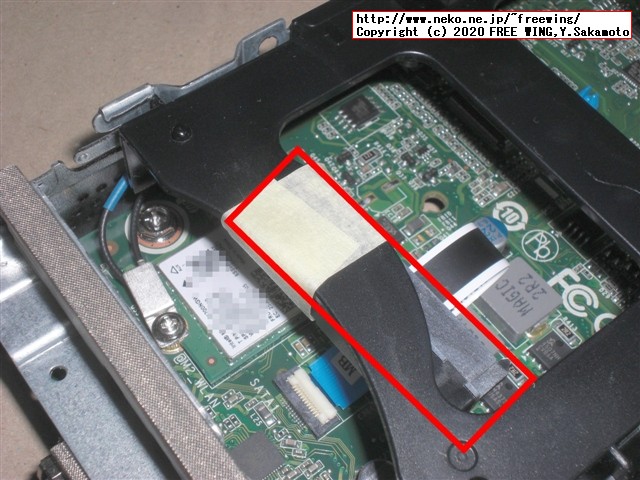

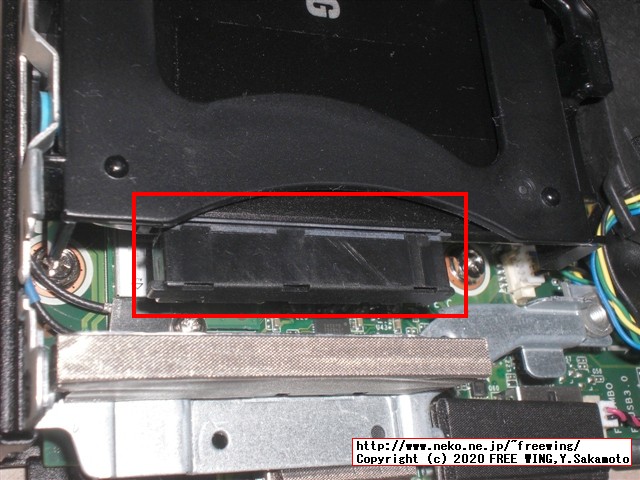

　黒色のプラスチックのドライブ固定ベイにメンディングテープで SATAコネクタが固定されています。

　メンディングテープを取る時に SATAコネクタのフレキケーブル（テープ状の配線帯）を破損しない様に注意してください。

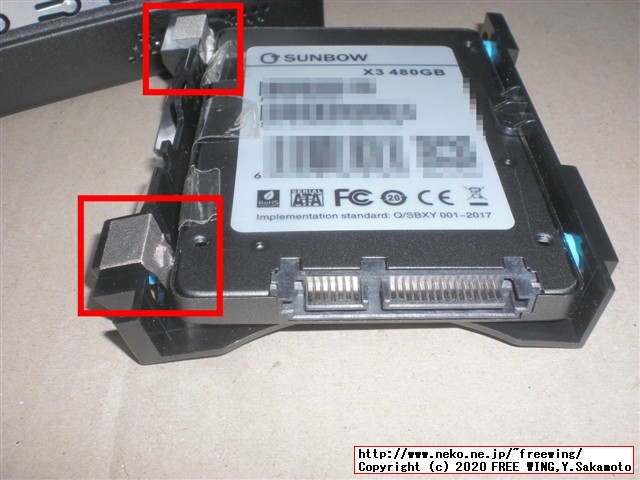

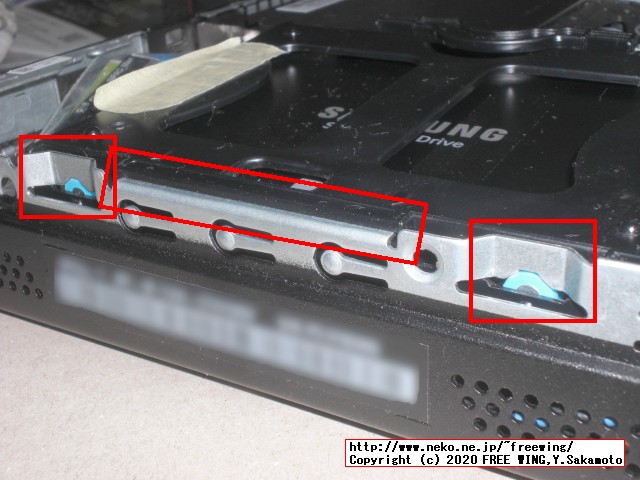

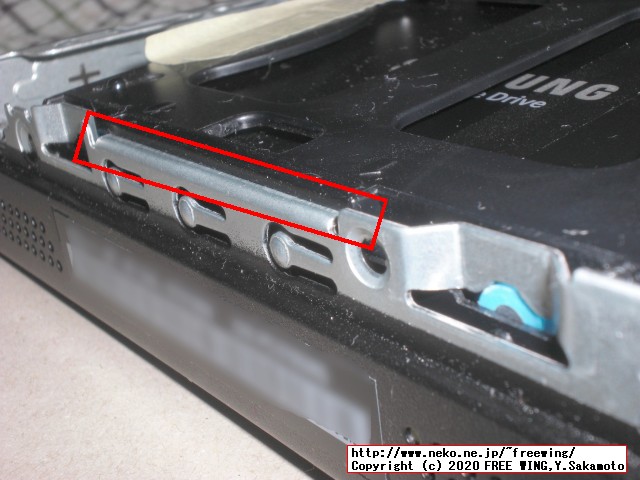

　・SSDを取り付ける時は、黒いプラスチックを力ずくで湾曲させてドライブ固定ピンの部分を広げます。
　　力を入れすぎて、黒いプラスチックを破損しない様に注意してください。
　　また、取り付け方向が決まっているので写真を見て確認してください。

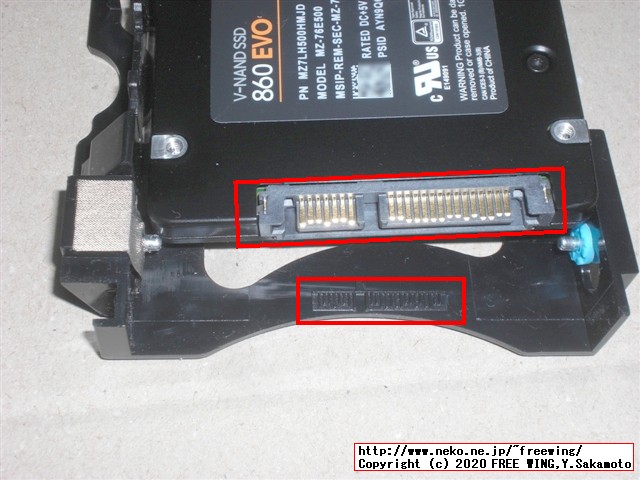

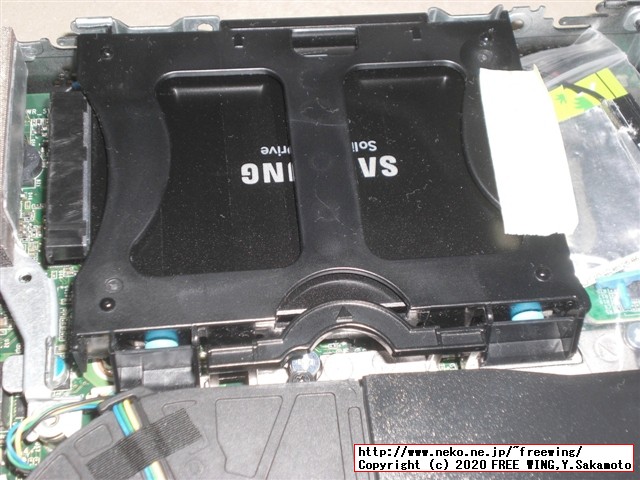

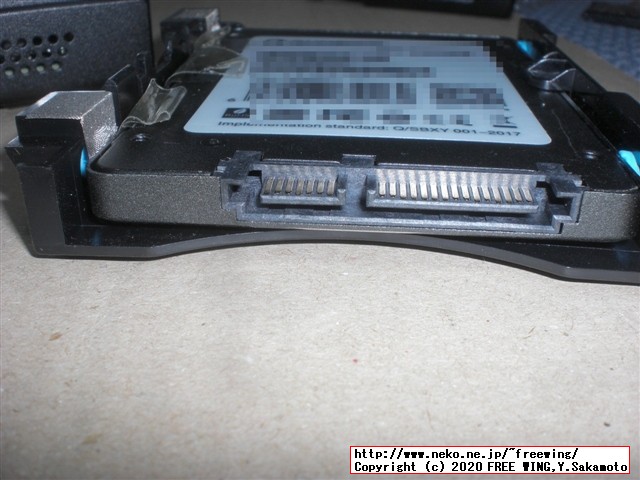

　・2.5インチベイの黒いプラスチックにドライブを取り付けたら、SATAコネクタをドライブに取り付けます。
　・隙間無くコネクタを押し込んでしっかりと接続してください。

　手順

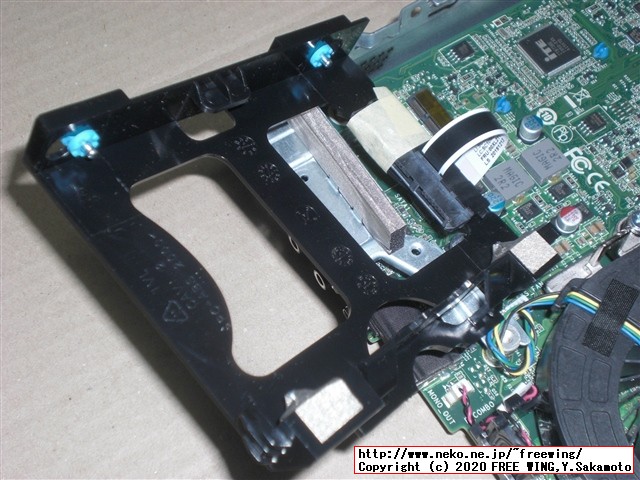

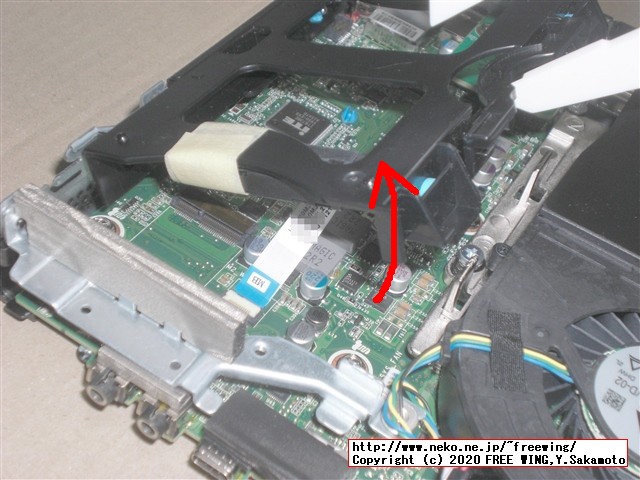

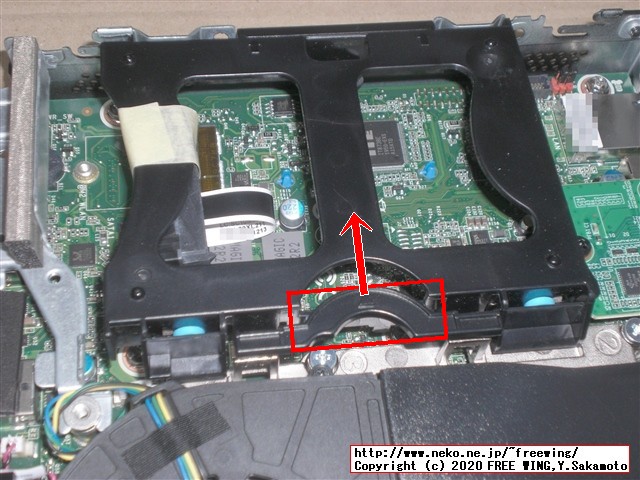

　・2.5インチベイの黒いプラスチックを本体から取り外します。

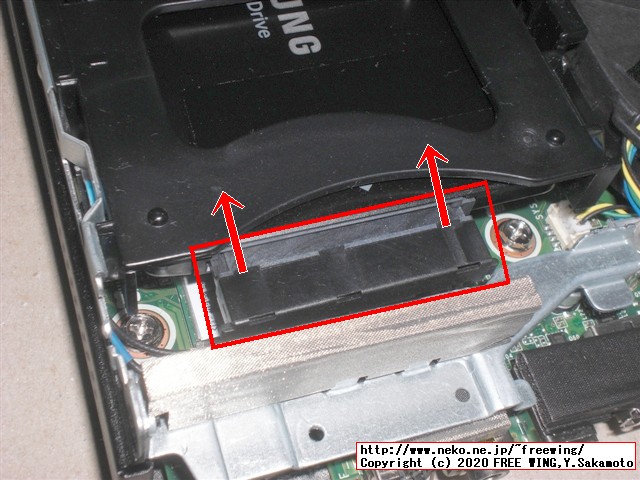

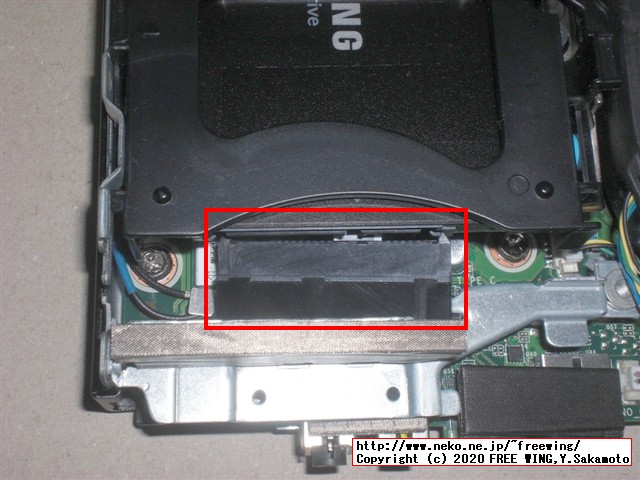

　・黒いプラスチックに固定されている SATAコネクタを取り外します。

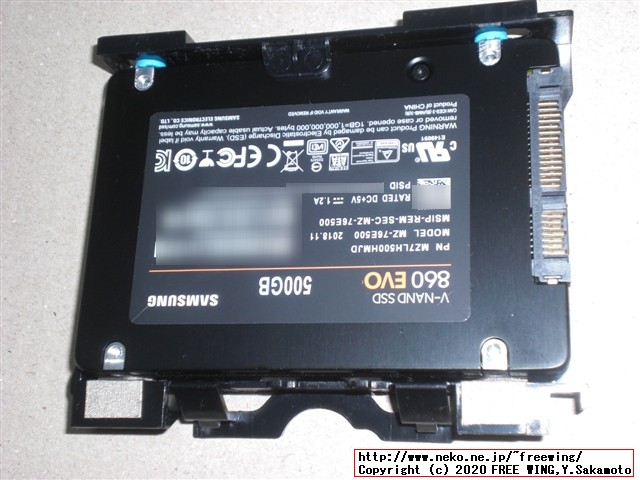

　・2.5インチベイに 2.5インチ SSDを取り付けます。
　・SATAコネクタを SSDドライブに取り付けます。

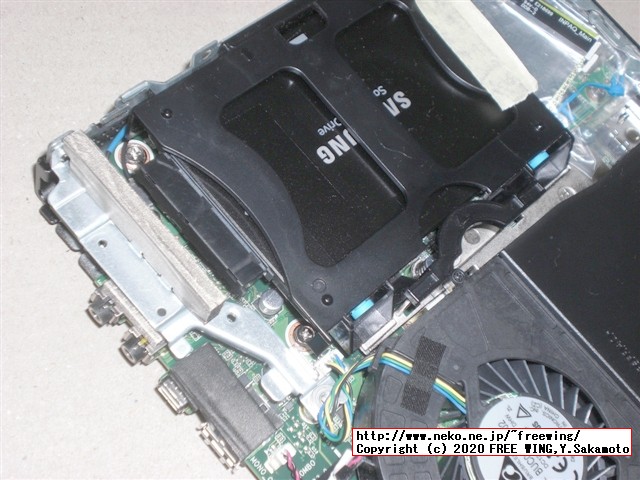

　・2.5インチベイの黒いプラスチックを筐体に嵌め込みます。
　・完成です。

　上記の手順はある程度前後しても大丈夫です。

・ThinkCentre M75qに 2.5 SSDを追加する手順を写真で解説

　・2.5インチベイの黒いプラスチックを本体から取り外します。

　・黒いプラスチックに固定されている SATAコネクタを取り外します。

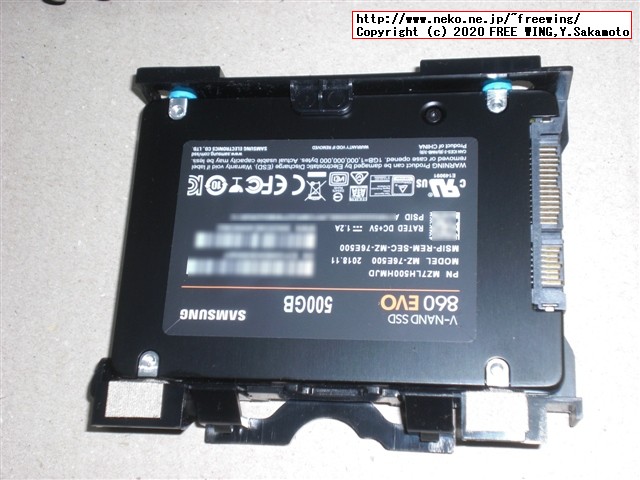

　・2.5インチベイに 2.5インチ SSDを取り付けます。

　取り付け可能な 2.5インチドライブは 7mm厚の物だけです。9mm厚等は物理的に取り付けできません。（なんてお馬鹿な設計なの？）

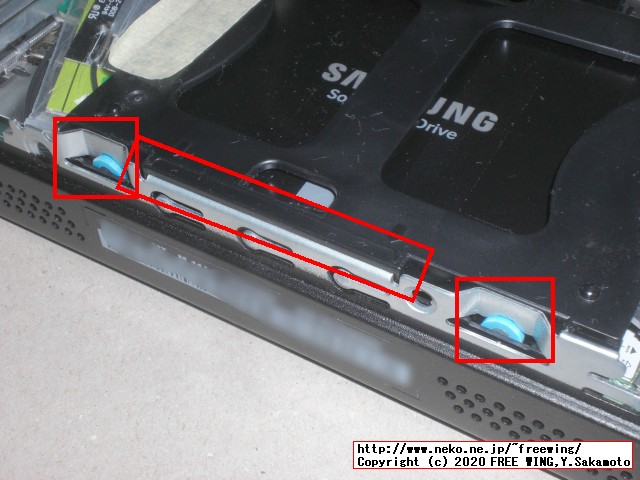

　・2.5インチベイの黒いプラスチックを筐体に嵌め込みます。
　※ 中華 SSDだと一抹の不安を感じたので SAMSUNGの SSDに交換しました

　・2.5インチベイの黒いプラスチックを筐体に嵌め込みます。

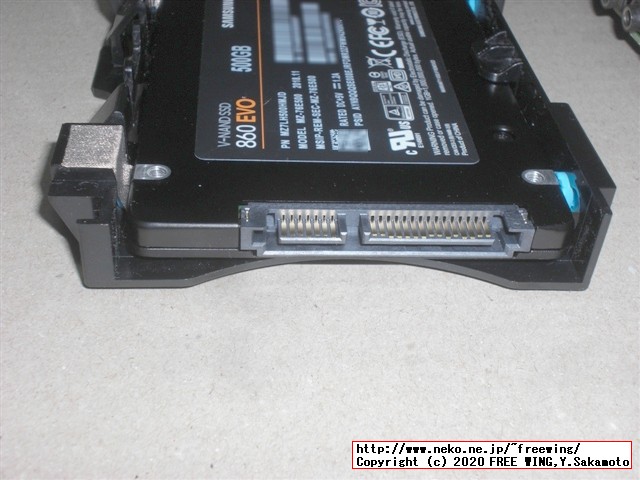

　・SATAコネクタを SSDドライブに取り付けます。

　・完成です。

● 中華 SSDだと一抹の不安を感じたので SAMSUNGの SSDに交換しました

・2019/02/26

SATA接続の Samsung 860 EVO 500GB SSDのレビュー、512MB DRAMバッファ有り 300 TBW
Samsung 2.5インチ SATA内蔵型SSD 500GB 860 EVOシリーズ 500GB MZ-76E500B/ITを購入

・ThinkCentre M75qに 2.5 SSDを追加する手順を写真で解説

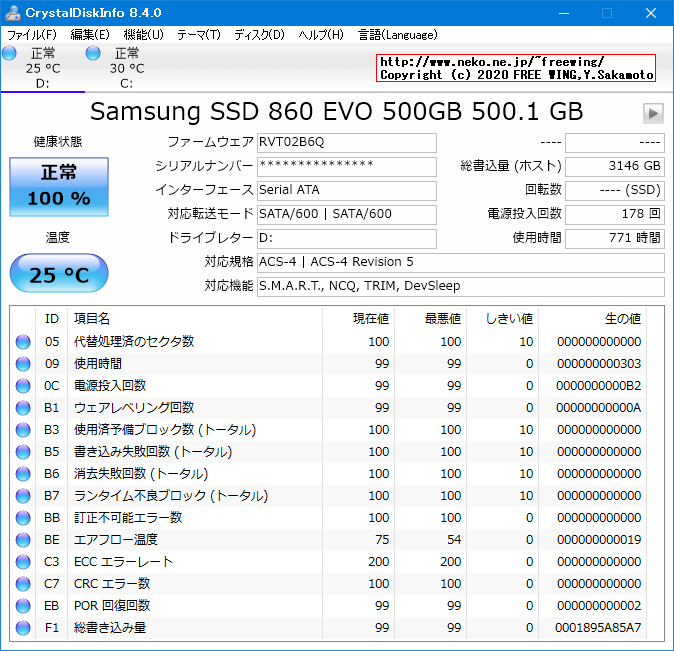

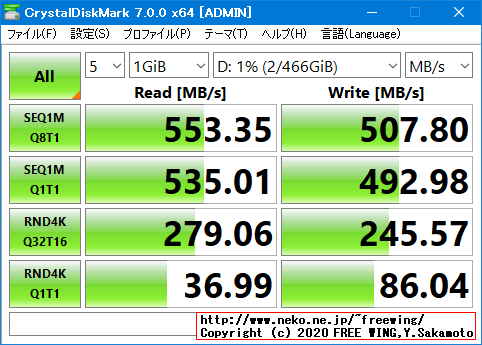

● Samsung SATA SSD 860 EVO 500GB MZ-76E500B/ITの CrystalDiskMarkベンチマーク

------------------------------------------------------------------------------
CrystalDiskMark 7.0.0 x64 (C) 2007-2019 hiyohiyo
                                  Crystal Dew World: https://crystalmark.info/
------------------------------------------------------------------------------
* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

[Read]
Sequential 1MiB (Q=  8, T= 1):   553.353 MB/s [    527.7 IOPS] < 15131.94 us>
Sequential 1MiB (Q=  1, T= 1):   535.007 MB/s [    510.2 IOPS] <  1958.82 us>
    Random 4KiB (Q= 32, T=16):   279.063 MB/s [  68130.6 IOPS] <  7504.93 us>
    Random 4KiB (Q=  1, T= 1):    36.987 MB/s [   9030.0 IOPS] <   110.32 us>

[Write]
Sequential 1MiB (Q=  8, T= 1):   507.804 MB/s [    484.3 IOPS] < 16461.84 us>
Sequential 1MiB (Q=  1, T= 1):   492.977 MB/s [    470.1 IOPS] <  2125.67 us>
    Random 4KiB (Q= 32, T=16):   245.574 MB/s [  59954.6 IOPS] <  8527.90 us>
    Random 4KiB (Q=  1, T= 1):    86.041 MB/s [  21006.1 IOPS] <    47.24 us>

Profile: Default
   Test: 1 GiB (x5) [Interval: 5 sec] <DefaultAffinity=DISABLED>
   Date: 2020/04/11 15:31:05
     OS: Windows 10 Professional [10.0 Build 18363] (x64)

・Samsung SATA SSD 860 EVO 500GB MZ-76E500B/ITの CrystalDiskMarkベンチマーク

● SATA接続の中華 SSD TC-Sunbow X3 480GB SSDの CrystalDiskMarkベンチマーク

・2018/06/09

SATA接続の中華 SSD TC-Sunbow X3 480GB SSDのレビュー、SM2258G DRAMバッファ有り
TC-Sunbow 2.5インチ SATA内蔵型SSD 480GB X3-480GBを衝動的に購入、転送速度 330MB/sと遅い

・TC-Sunbow SATA SSD X3 480GBの CrystalDiskMarkベンチマーク

TC-Sunbow SATA SSD X3 480GBの CrystalDiskMarkベンチマーク
