ThinkCentre M75q-1にメモリを簡単に増設してパワーアップする改造、写真で手順を詳しく解説 ThinkCentre M75q-1にメモリを簡単に増設してパワーアップする改造、写真で手順を詳しく解説

(ThinkCentre M75qの標準 8GBに 16GBメモリを追加して合計 24GBに増設するカスタマイズ手順)

Tags: [ベアボーン], [Windows PC], [Hackintosh]





● Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEを購入したのでレビュー

[NEW] 2020/02/21
3.2万円の低価格パソコン、テレワークに最適な小型筐体の ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEを購入したのでレビュー、
3.2万円の低価格パソコン、テレワークに最適な小型筐体の ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEを購入したのでレビュー、

  Lenovo M75q AMD Ryzen 5 PRO 3400GEを購入しました PassMark 10263、分解写真、ゆめりあベンチマーク


● Lenovo ThinkCentre M75q-1にメモリを簡単に増設してパワーアップする改造、写真で手順を詳しく解説

 ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順

 ThinkCentre M75qで使用できるメモリの規格
 PC4-21300 DDR4 2666MHz SODIMM(ノートパソコン用)
 (PC4-25600 DDR4 3200MHzや PC4-28800 DDR4-3600MHzでも大丈夫ですが、安全を考えると PC4-21300 DDR4 2666MHzを選ぶのが良い)

 Windows 10で利用する事を考えると 標準の 8GBでは足りません。16GBを増設して合計 24GBにするのがオススメです。

 お金持ちのリッチマンは 16GBを 2枚増設して合計 32GBにするのが良いでしょう。
 (この場合は元々の 8GBを取り外します)

 ※ 最大で、32GBを 2枚増設して合計 64GBにまでメモリを増設できます。

 Lenovo ThinkCentre M75q-1に対応のメモリの規格
 PC4-21300 DDR4 2666MHz SO-DIMM(ノートパソコン用)


Team ノートPC用 SO-DIMM DDR4 2666MHz PC4-21300 16GBx2枚組 32GBkit 無期限保証
ASIN: B07NY5M4DP

16GBが 2枚で 32GBになります。
(元々の 8GBは取り外します)

CFD販売 ノートPC用メモリ PC4-21300(DDR4-2666) 16GB×2枚 260pin (無期限保証)(Crucial by Micron) W4N2666CM-16GB
ASIN: B07997SMG9

16GBが 2枚で 32GBになります。
(元々の 8GBは取り外します)

CORSAIR DDR4 SO-DIMM メモリモジュール VENGEANCE SO-DIMM シリーズ 16GB×2枚キット CMSX32GX4M2A2666C18
ASIN: B01BGZEVHU

有名な CORSAIR
16GBが 2枚で 32GBになります。
(元々の 8GBは取り外します)

CFD販売 ノートPC用 メモリ PC4-21300(DDR4-2666) 16GB×1枚 1.2V対応 260pin SO-DIMM (無期限保証)(Panram) D4N2666PS-16G
ASIN: B075GDDGQ9

元々の 8GBと合計で 24GBになります。

Crucial(Micron製) ノートPC用 メモリ PC4-21300(DDR4-2666) 16GB×1枚 CL19 DRx8 260pin (永久保証)CT16G4SFD8266
ASIN: B071KP8CGJ

有名な Crucial
元々の 8GBと合計で 24GBになります。
※ メモリは「デスクトップ用の DIMM」と「ノートパソコン用の SO-DIMM」の2種類が有ります。
※ ThinkCentre M75qのメモリは「ノートパソコン用の SO-DIMM」です!!
※ PATRIOT パトリオットメモリは糞なので買わない方が良いです(経験者)

2019/06/20
Patriot Memoryの DDR4メモリを購入したら SpecTekのチップで更にスペック偽装品だったでござるの巻
Patriot Memoryの DDR4メモリを購入したら SpecTekのチップで更にスペック偽装品だったでござるの巻

  パトリオットメモリ製 DDR4-2400のメモリモジュールに搭載のメモリチップが DDR4-2133だったよ


● Lenovo ThinkCentre M75q-1にメモリを簡単に増設してパワーアップする改造、写真で手順を詳しく解説

 本体の筐体を固定しているネジを取り外します。
 本体の筐体を少しスライドします。
 本体の底面側の裏ブタをスライドして取り外します。


[NEW] 2020/03/25
ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体の分解方法を写真で解説、強化改造の方法
ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体の分解方法を写真で解説、強化改造の方法

  Lenovo ThinkCentre M75q AMD Ryzen 5 PRO 3400GEにメモリや SSDを増設する際の筐体の分解方法

 メモリスロット側とメモリ端子の溝とを合わせてメモリスロットにメモリを取り付けます。

 ※ 静電気に注意、メモリを破壊します。
 ※ 金色の端子部分には絶対に触らない事。指の油脂で接触不良や誤動作の原因になります。

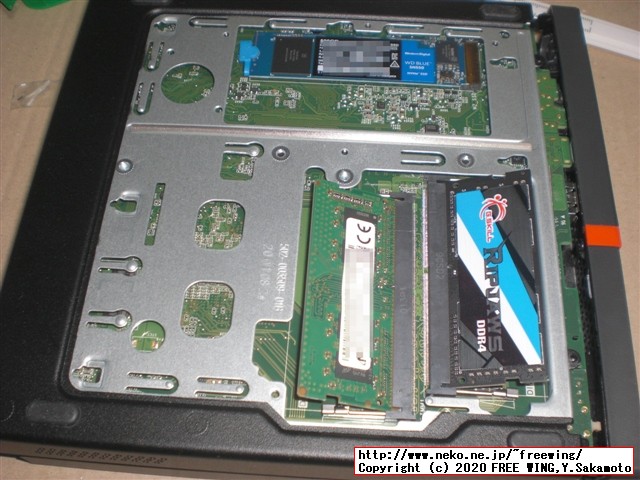

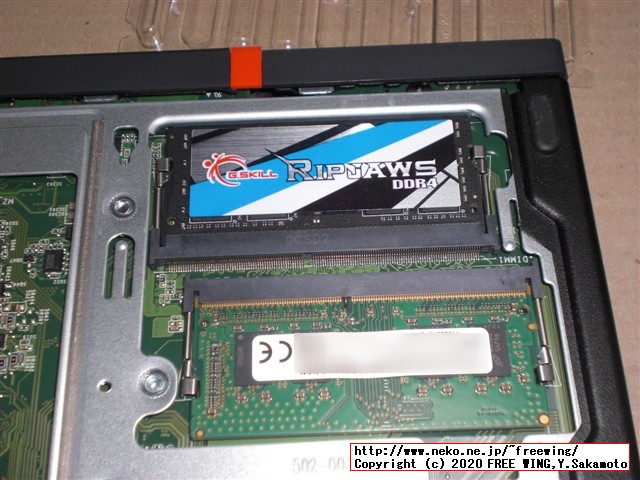

 本体の裏ブタを開けると、メモリスロット(メモリの差し込む場所)が2箇所あります。
 1箇所には既に出荷時の 8GBのメモリが装着されているので、もう片方の空いているメモリスロットに 16GBを装着します。
 8GB + 16GBで 24GBのメモリになり、メモリ馬鹿食いの Windows 10でも快適に動作する様になります。

・ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順
ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順

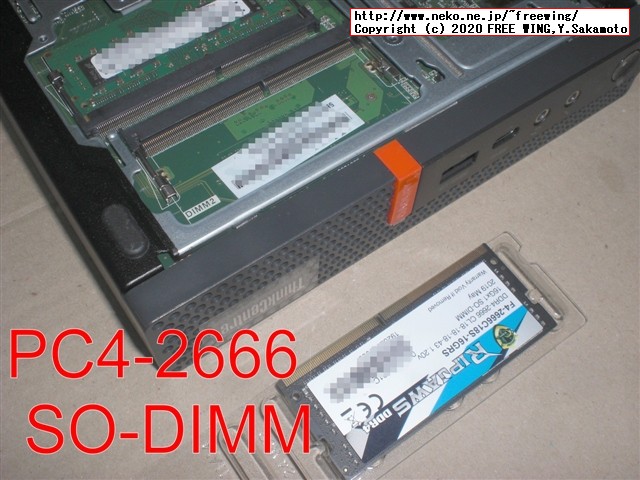

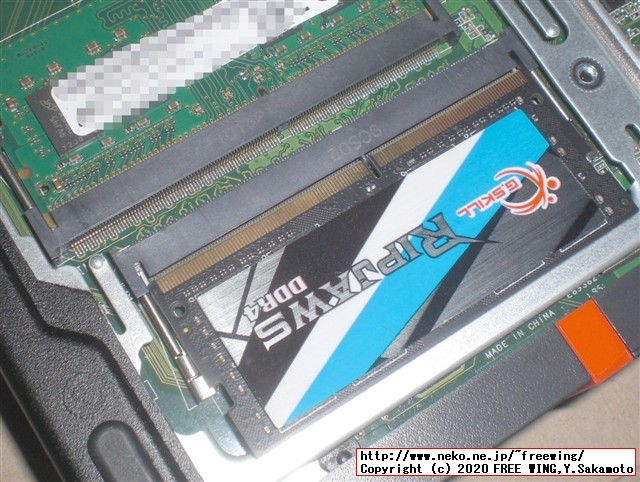

 裏ブタを開けた所と、装着する G.SKILLの 16GBメモリ(PC4-2666 SO-DIMM)


2019/06/30
G.Skill ノートパソコン用メモリ DDR4 2666MHz (PC4-21300) 1.2V 16GB SODIMM F4-2666C18S-16GRS
G.Skill ノートパソコン用メモリ DDR4 2666MHz (PC4-21300) 1.2V 16GB SODIMM F4-2666C18S-16GRS

  GSkill製 ノートパソコン用メモリ DDR4 2666MHz (PC4-21300)を購入

ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順

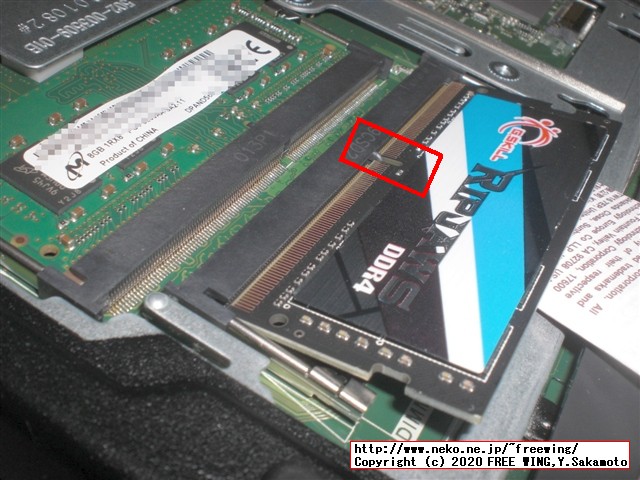

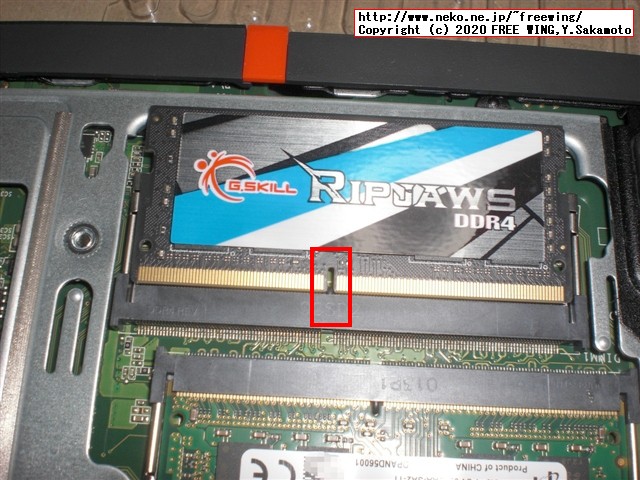

 メモリの基板のミゾと、メモリスロットの差込を合わせてメモリを差し込みます。

ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順
 メモリの基板のミゾと、メモリスロットの差込を合わせてメモリを差し込みます。

ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順

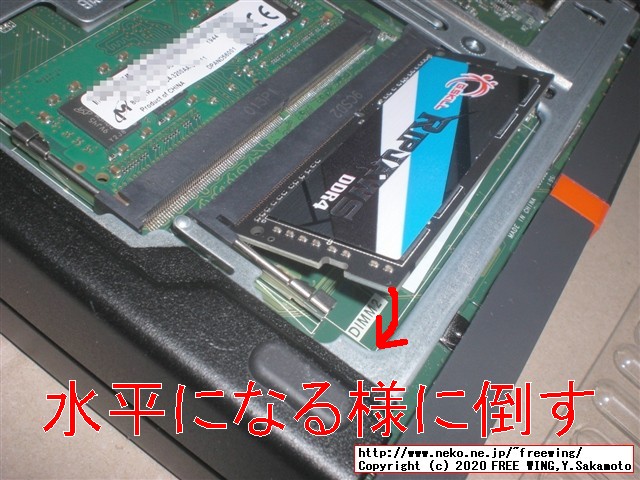

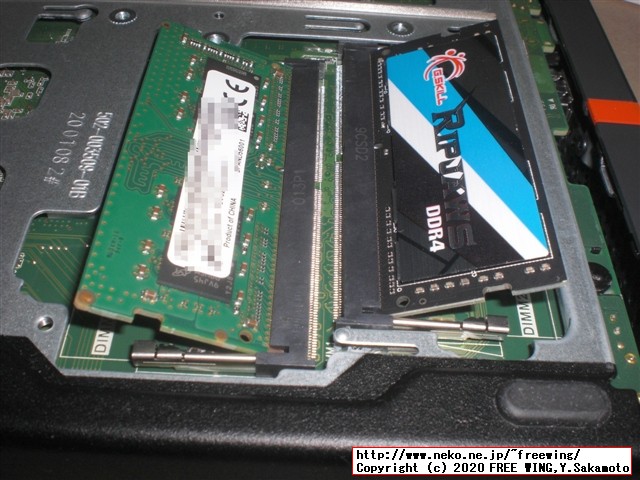

 メモリを差し込んだ所、斜めになった状態になるので、メモリを水平になる様に倒します。

ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順

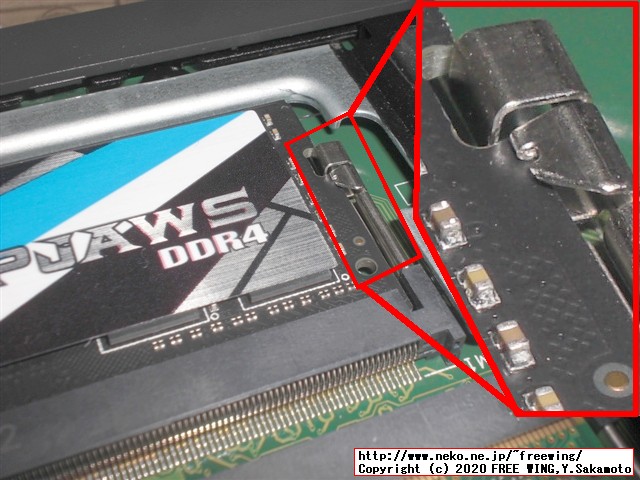

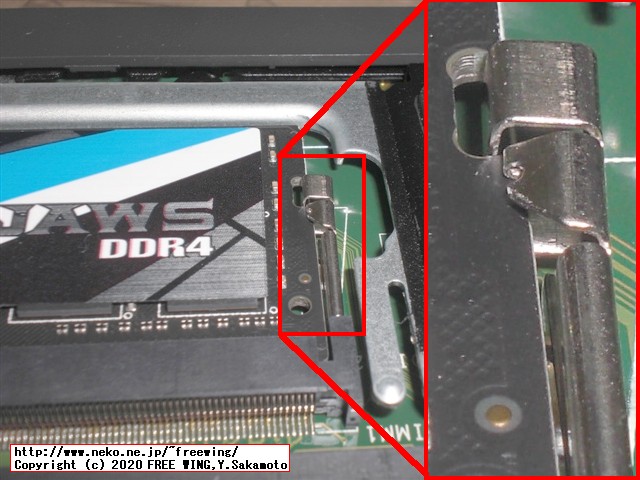

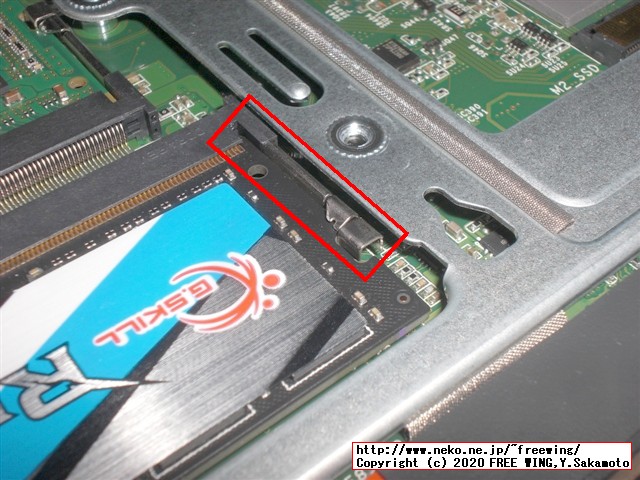

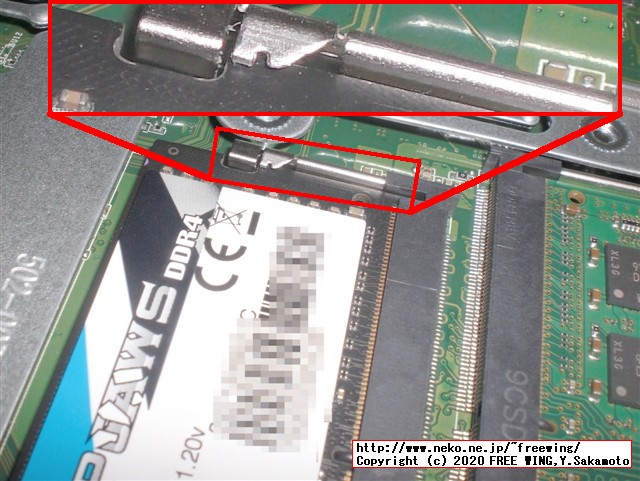

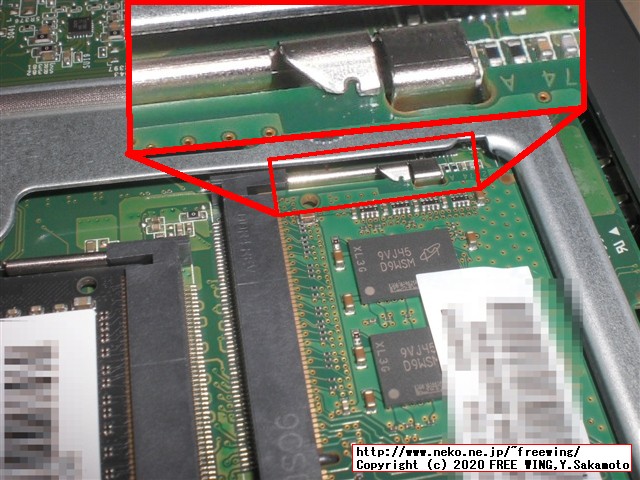

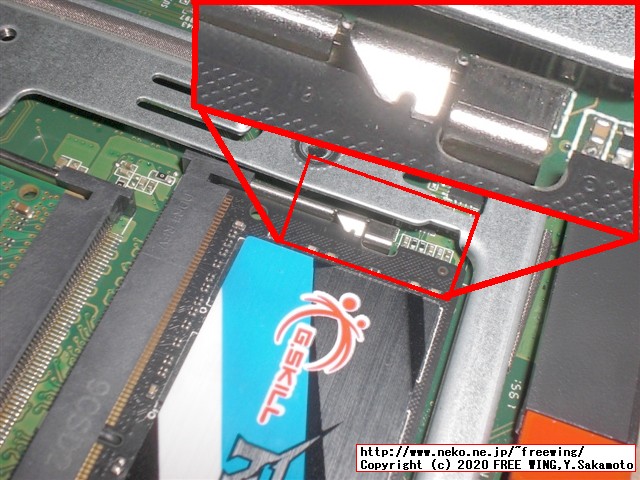

 水平に倒したら、左右のメモリ固定金具がメモリ基板を固定している事を確認します。
 ※ 固定が中途半端だと故障の原因になります

ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順
 水平に倒したら、左右のメモリ固定金具がメモリ基板を固定している事を確認します。
 ※ 固定が中途半端だと故障の原因になります

ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順
 水平に倒したら、左右のメモリ固定金具がメモリ基板を固定している事を確認します。
 ※ 固定が中途半端だと故障の原因になります

ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順
 水平に倒したら、左右のメモリ固定金具がメモリ基板を固定している事を確認します。
 ※ 固定が中途半端だと故障の原因になります

ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順
 水平に倒したら、左右のメモリ固定金具がメモリ基板を固定している事を確認します。
 ※ 固定が中途半端だと故障の原因になります

ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順
 水平に倒したら、左右のメモリ固定金具がメモリ基板を固定している事を確認します。
 ※ 固定が中途半端だと故障の原因になります

ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順

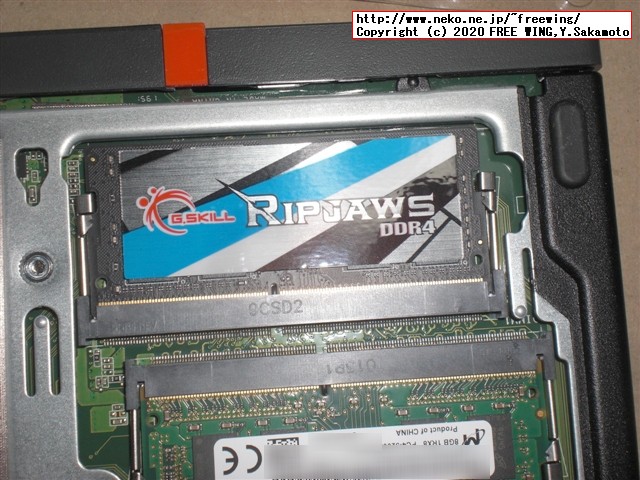

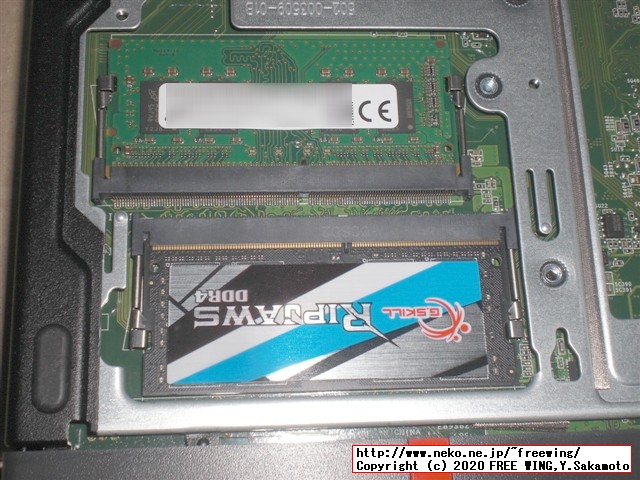

 正常にメモリを取り付けた所。

ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順


ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順

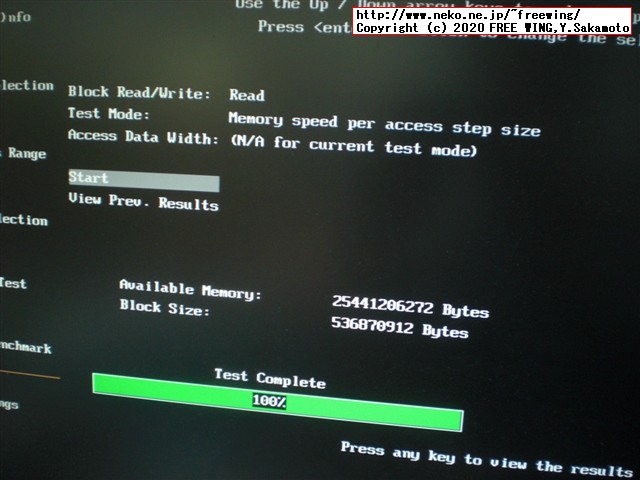

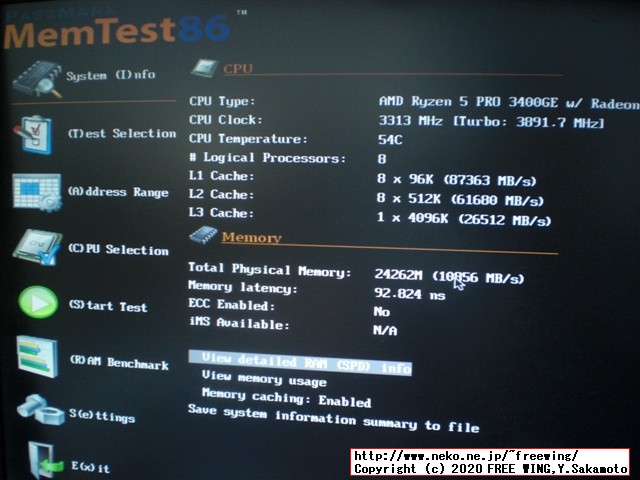

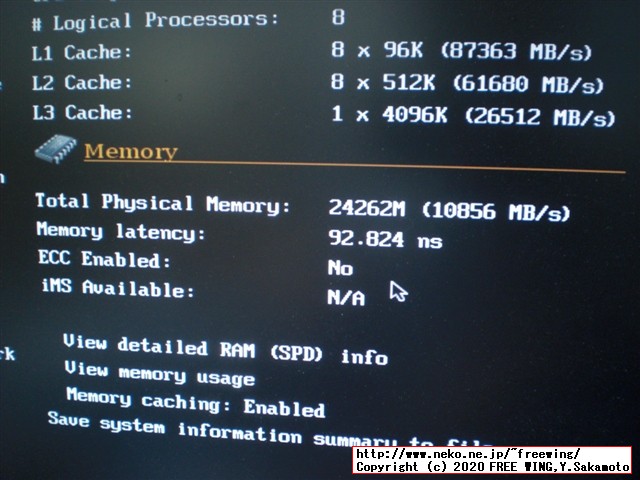

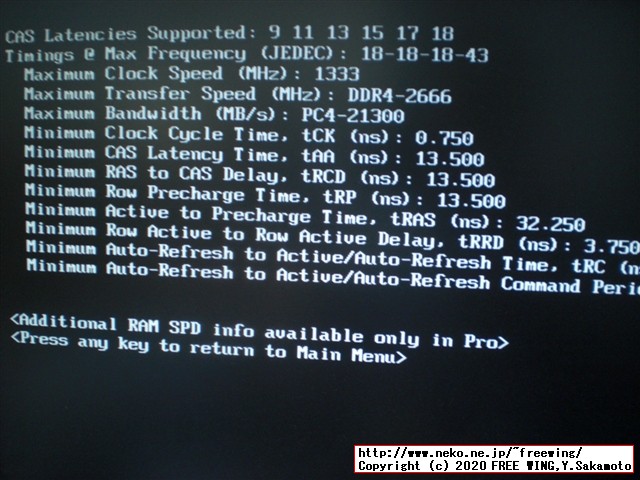

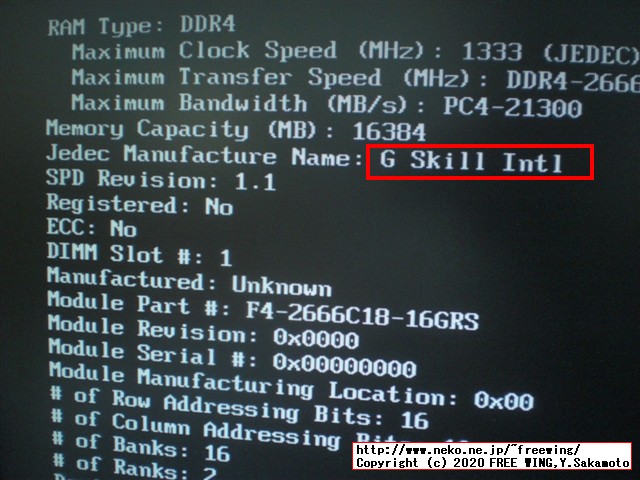

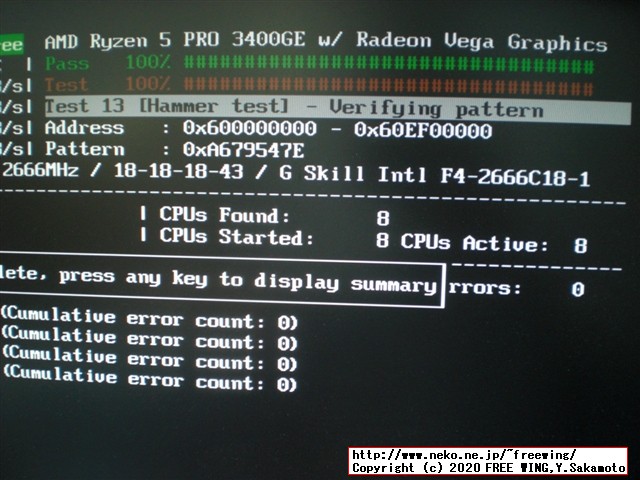

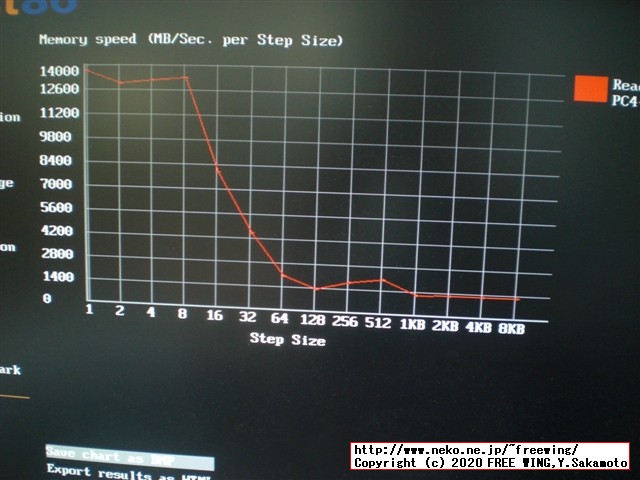

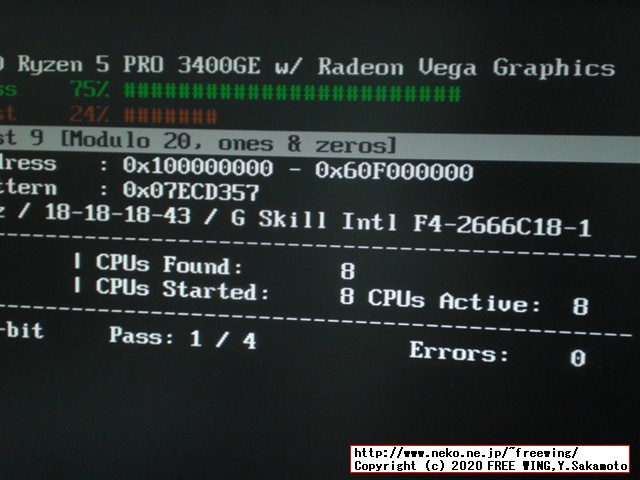

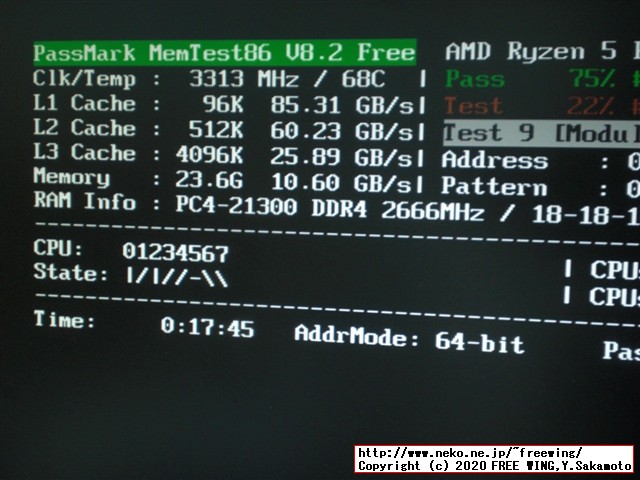

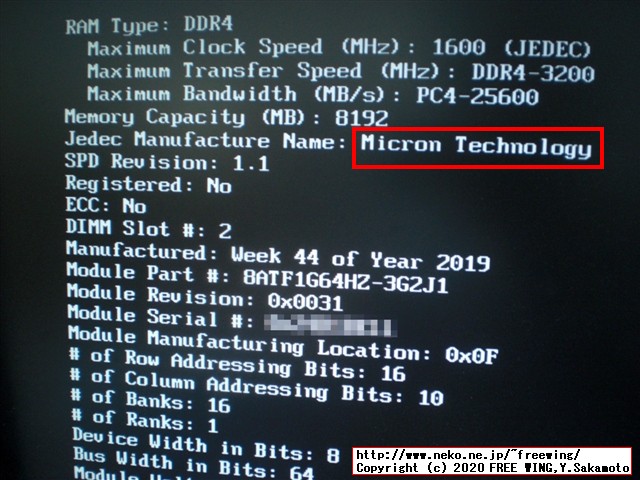

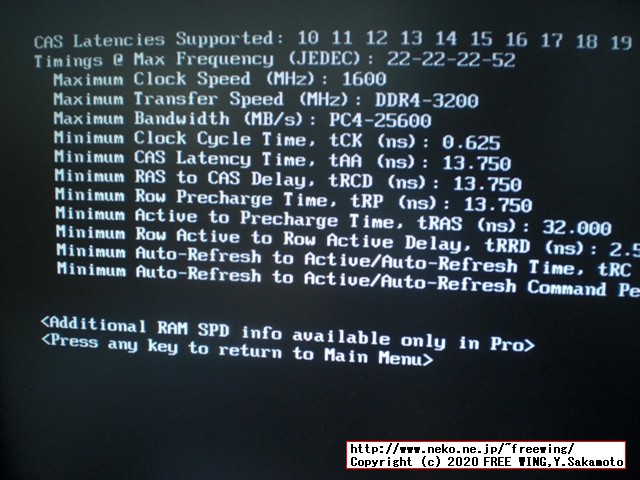

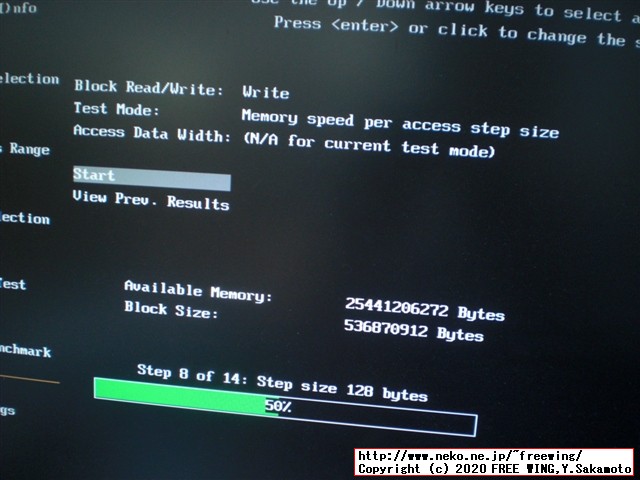

●メモリを増設したらお決まりの MemTest86でメモリの検査を行います。

 MemTest86でメモリの検査を行います。
 私はメモリの構成を変更したら必ず行ないます!だって気になるんだもん。

MemTest86 - Official Site of the x86 Memory Testing Tool

メモリ容量MemTest86の実行時間
8GB+16GB = 24GB369分

・ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順
ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順


ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順


ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順


ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順


ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順

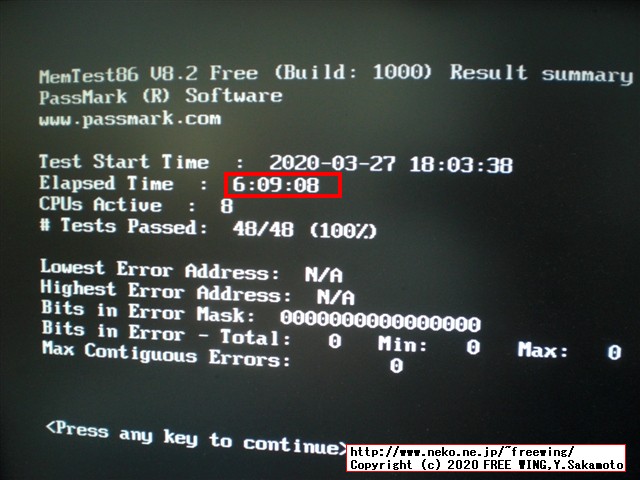

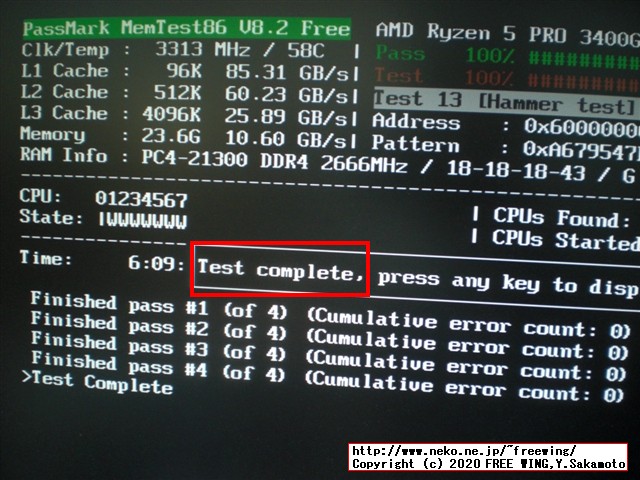

 MemTest86の実行時間、8GB+16GB = 24GBで 369分

ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順


ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順


ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順


ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順


ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順


ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順


ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順


ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順


ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順


ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順

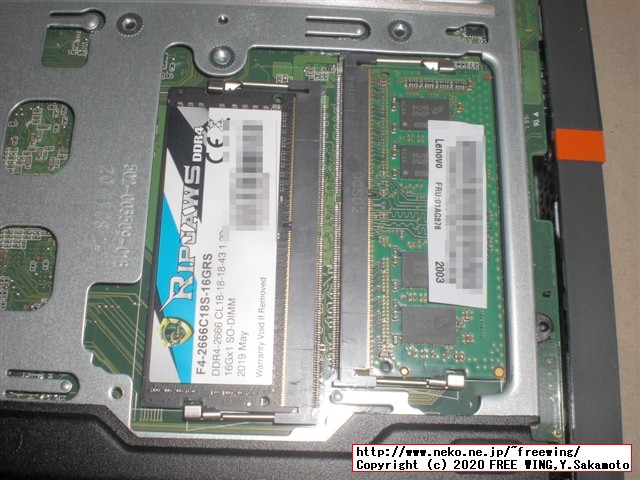

●気分的にメモリの位置を交換してみた

 気分的にメモリの位置を交換してみた。
 DIMM 1側に 16GBメモリ
 DIMM 2側に 8GBメモリ

・ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順
ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順


ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順


ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順


ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順


ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順


ThinkCentre M75qの標準 8GBのメインメモリ RAMに 16GBを追加して 24GBに増設する手順
