[NEW] 2020/03/25

ThinkCentre M75q-1に WiFiと Bluetoothの無線機能を内蔵してパワーアップする改造手順 ThinkCentre M75q-1に WiFiと Bluetoothの無線機能を内蔵してパワーアップする改造手順

(Lenovo ThinkCentre M75qに M2 NGFF WiFi Bluetoothコンボモジュールを追加する手順を写真で解説)

Tags: [ベアボーン], [Windows PC], [Hackintosh]





● Lenovo ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEを購入したのでレビュー

[NEW] 2020/02/21
3.2万円の低価格パソコン、テレワークに最適な小型筐体の ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEを購入したのでレビュー、
3.2万円の低価格パソコン、テレワークに最適な小型筐体の ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEを購入したのでレビュー、

  Lenovo M75q AMD Ryzen 5 PRO 3400GEを購入しました PassMark 10263、分解写真、ゆめりあベンチマーク


● Lenovo ThinkCentre M75q-1に WiFiと Bluetoothの無線機能を内蔵してパワーアップする改造

 ThinkCentre M75qに M2 NGFF WiFi Bluetoothコンボモジュールを追加する手順を写真で解説

 Lenovo標準オプションの無線機能の 4400円をケチって無線機能を無しにしたので、別途 M2 NGFFの WiFi Bluetoothコンボモジュールを購入します。
 ※ アンテナ等の外観にこだわる場合は Lenovo標準オプションの無線機能を追加した方が面倒が有りません。

 M75qに増設する無線モジュールは AX200NGWが評判が良いのでコレにしました。

インテル Wi-Fi 6 AX200 製品仕様 - Intel ARK

インテル Wi-Fi 6 AX200 用のダウンロード - Intel
 ・WiFiドライバ WiFi_21.70.0_Driver64_Win10.zip
 ・Bluetoothドライバ BT_21.70.0_64_Win10.zip
 希望カスタマー価格:$10.00 ~ $17.00

 インテル ワイヤレス製品 AX200NGW 購入価格は 2000円程度です。

 追記:2020/4現在は AX200が 2600円前後に値上げしています。別途アンテナも必要なので「手間」を考えると Lenovo標準オプションの 4400円をする方が良いと思います。メリデメ
 追記:2020/6現在は AX200が 2000円前後の「昔の値段」に戻ってる感じです。

 ※ Lenovo標準オプションの無線モジュールは Intel Wireless-AC 9260
インテル Wireless-AC 9260
 希望カスタマー価格:$9.00 ~ $15.00


Intel インテル AX200 NGW 802.11ax (2400Mbps) Wi-Fi 6 & Bluetooth5 (M.2 WiFiカード)
ASIN: B07T8ZHZP6

インテル Intel Wi-Fi 6 AX200 AX200NGW Wi-Fi 6 802.11ax + Bluetooth 5.0 M.2/NGFF ワイヤレスカード
ASIN: B07SH6GV5S

汎用 3G 4G LTE EDGE GSM W-CDMA CDMA UMTS WWAN ワイヤレスWANモジュールなど用ミニサイズアンテナ 2本 (MHF4 Cable=120mm)
ASIN: B071CVWY8T

内部 NGFF M.2 アンテナ、ブラック メイン ホワイト オークス ワイヤー
ASIN: B07D7STRB2

この形は設置し易いから良いな


● Intel インテル M.2 2230 AX200NGWは技適取得済み、技術基準適合証明済み

 技適の確認は総務省のホームページでサクッと検索できます。
 (ただし、実際に取得してからの検索への反映が1ヶ月くらい遅い時もある(例:ラズパイ))

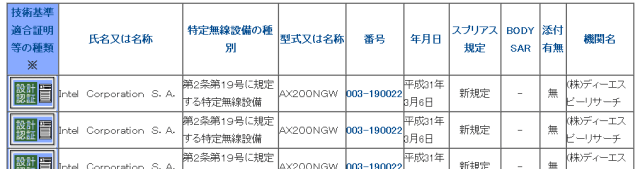

技術基準適合証明等を受けた機器の検索 型式又は名称: AX200NGW

型式又は名称: AX200NGW
工事設計認証番号: 003-190022

登録証明機関による工事設計認証に関する詳細情報
工事設計認証番号: 003-190022
工事設計認証をした年月日: 平成31年3月6日
工事設計認証を受けた者の氏名又は名称: Intel Corporation S.A.
工事設計認証を受けた特定無線設備の種: 第2条第19号に規定する特定無線設備
工事設計認証を受けた特定無線設備の型式又は名称: AX200NGW

・Intel インテル M.2 2230 AX200NGWは技適取得済み、技術基準適合証明済み
Intel インテル M.2 2230 AX200NGWは技適取得済み、技術基準適合証明済み

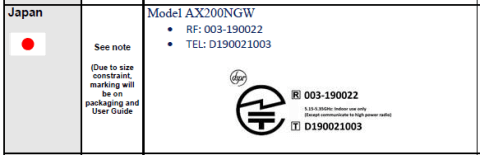

● Intel公式の AW200NGWの技適の資料

Modular Regulatory Certif - Intel CcP_Regulatory_Webflyer_ww16_2019.pdf

・Intel インテル M.2 2230 AX200NGWは技適取得済み、技術基準適合証明済み
Intel インテル M.2 2230 AX200NGWは技適取得済み、技術基準適合証明済み

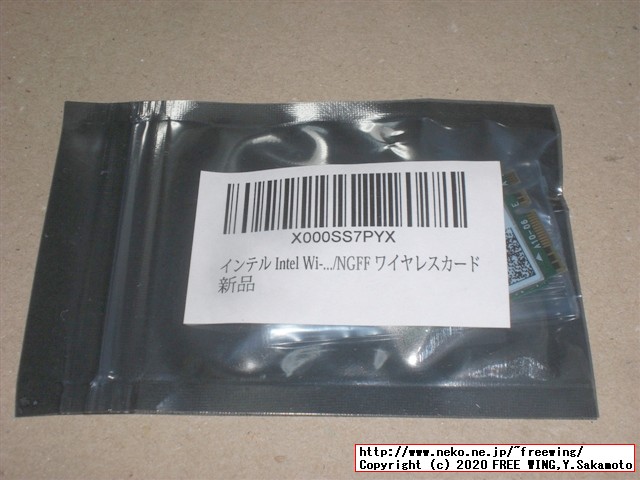

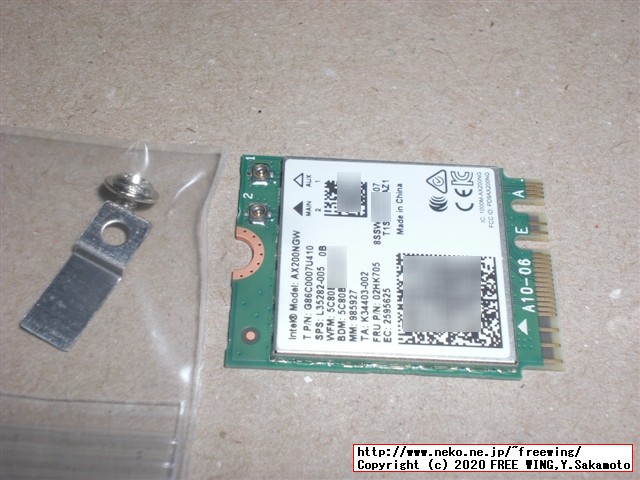

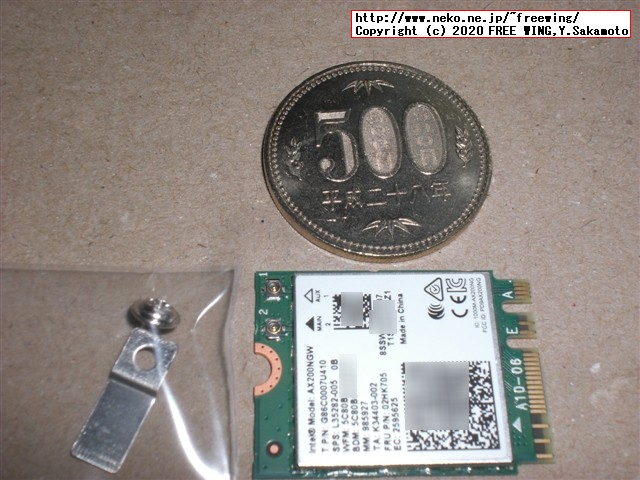

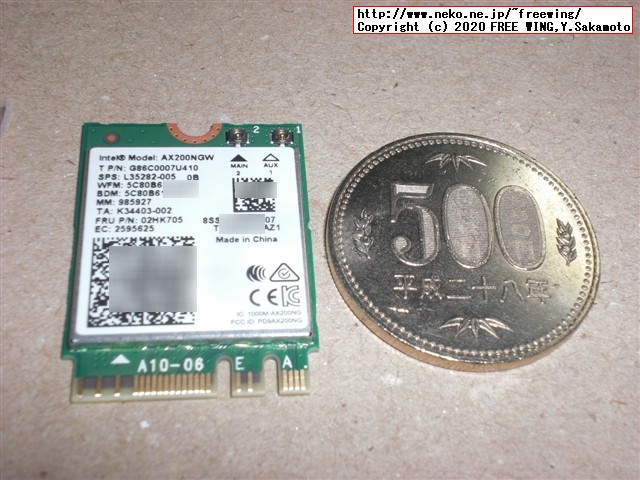

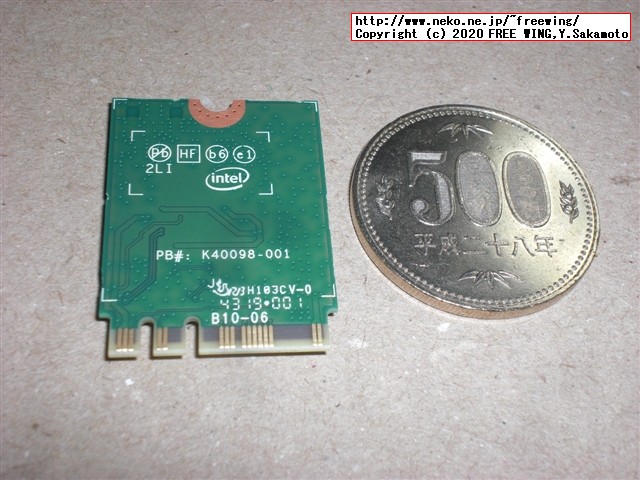

● Intel インテル M.2 2230 AX200 NGW 802.11ax WiFi 6、Bluetooth 5.1 Cyclone Peak

・Intel インテル M.2 2230 AX200 NGW 802.11ax WiFi 6、Bluetooth 5.1 Cyclone Peak
Intel インテル M.2 2230 AX200 NGW 802.11ax WiFi 6、Bluetooth 5.1 Cyclone Peak


Intel インテル M.2 2230 AX200 NGW 802.11ax WiFi 6、Bluetooth 5.1 Cyclone Peak


Intel インテル M.2 2230 AX200 NGW 802.11ax WiFi 6、Bluetooth 5.1 Cyclone Peak


Intel インテル M.2 2230 AX200 NGW 802.11ax WiFi 6、Bluetooth 5.1 Cyclone Peak


Intel インテル M.2 2230 AX200 NGW 802.11ax WiFi 6、Bluetooth 5.1 Cyclone Peak


・Intel インテル M.2 2230 AX200 NGW 802.11ax WiFi 6、Bluetooth 5.1 Cyclone Peak
Intel インテル M.2 2230 AX200 NGW 802.11ax WiFi 6、Bluetooth 5.1 Cyclone Peak

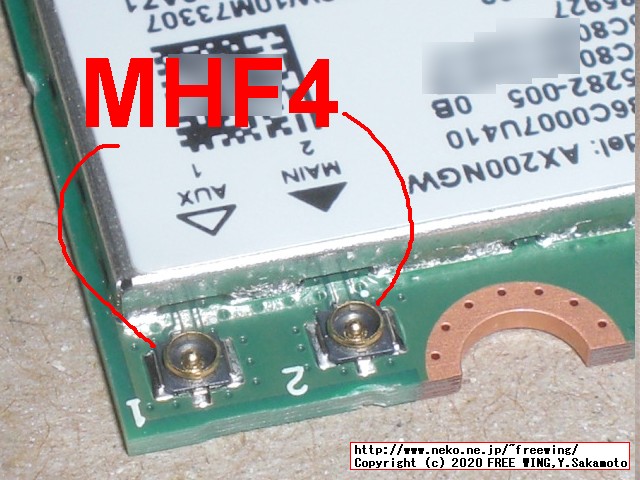

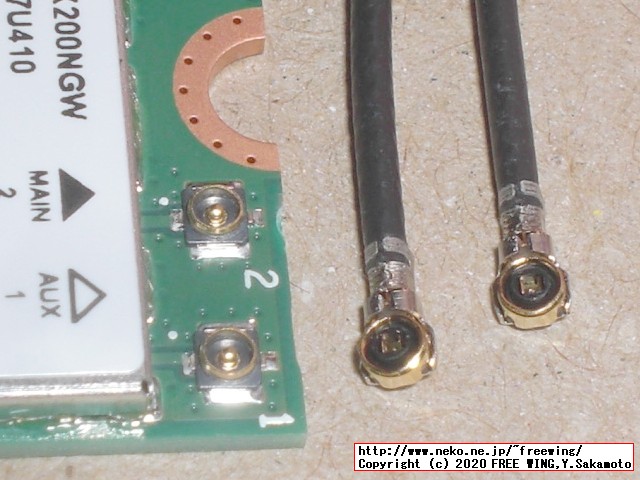

 アンテナを接続するコネクタの形状(規格)は「MHF4」です。


● M2 NGFF無線モジュール用の MHF4コネクタのアンテナ

 これとは別に M2 NGFF無線モジュール用にアンテナも購入します。

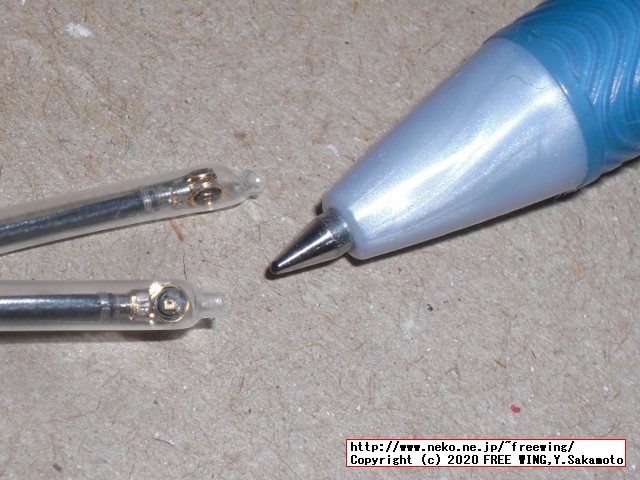

 MHF4コネクタのアンテナが必要です。(IPEX-4 4世代とも言います)
 アンテナが無いと、対向機をすぐ隣に置かないと無線通信が安定しません。
 (ノーマルの IPEX、IPX、U.FLと言われるコネクタとは別物なので注意)

 購入価格は 600円程度です。

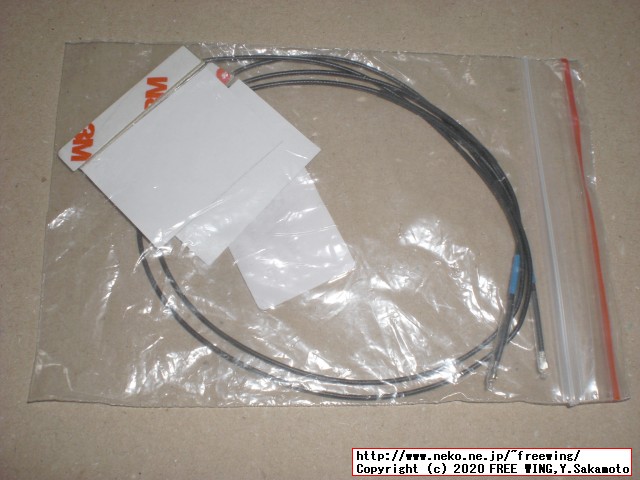

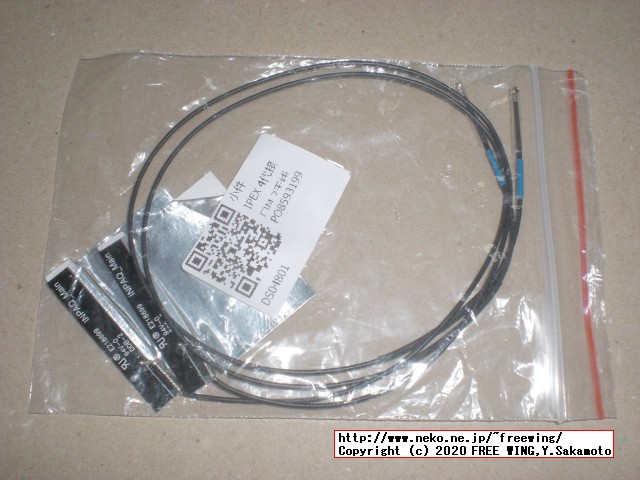

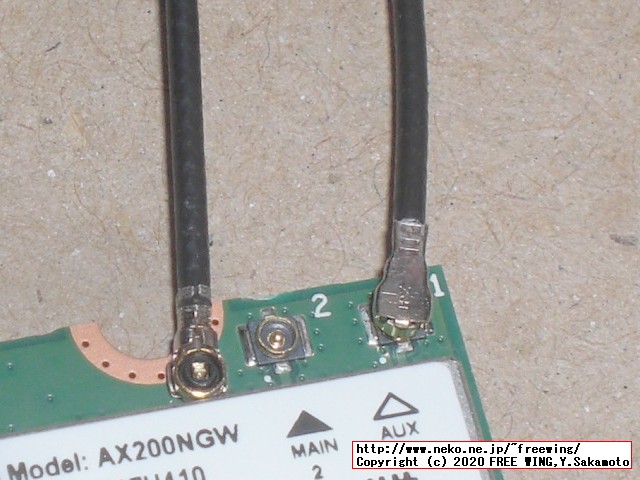

・M2 NGFF無線モジュール用の MHF4コネクタのアンテナ
M2 NGFF無線モジュール用の MHF4コネクタのアンテナ


M2 NGFF無線モジュール用の MHF4コネクタのアンテナ


M2 NGFF無線モジュール用の MHF4コネクタのアンテナ


M2 NGFF無線モジュール用の MHF4コネクタのアンテナ


M2 NGFF無線モジュール用の MHF4コネクタのアンテナ




● Lenovo ThinkCentre M75q-1に WiFiと Bluetoothの無線機能を内蔵してパワーアップする改造

 M75q本体のカバーを開けて、2.5インチベイを取り外して、M.2 NGFFの無線モジュール Intel AX200NGWを取り付けます。


[NEW] 2020/03/25
ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体の分解方法を写真で解説、強化改造の方法
ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体の分解方法を写真で解説、強化改造の方法

  Lenovo ThinkCentre M75q AMD Ryzen 5 PRO 3400GEにメモリや SSDを増設する際の筐体の分解方法

 購入した物はアンテナ押さえの板も付属していたので、一緒にネジ止めしてアンテナコネクタの抜けを防止します。

 アンテナ線は適当に内部を這わせて、アンテナをビニール袋で絶縁してスキマ部分に置きました。

 普通に問題無く WiFiや Bluetoothの通信ができています。

・ThinkCentre M75qに M2 NGFF WiFi Bluetoothコンボモジュールを追加する手順を写真で解説
ThinkCentre M75qに M2 NGFF WiFi Bluetoothコンボモジュールを追加する手順を写真で解説

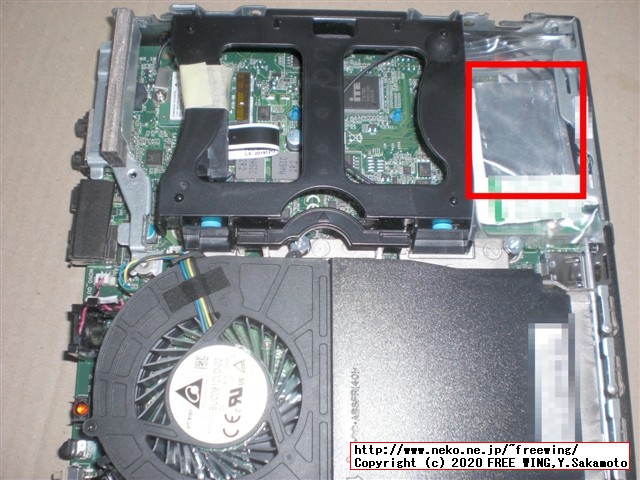

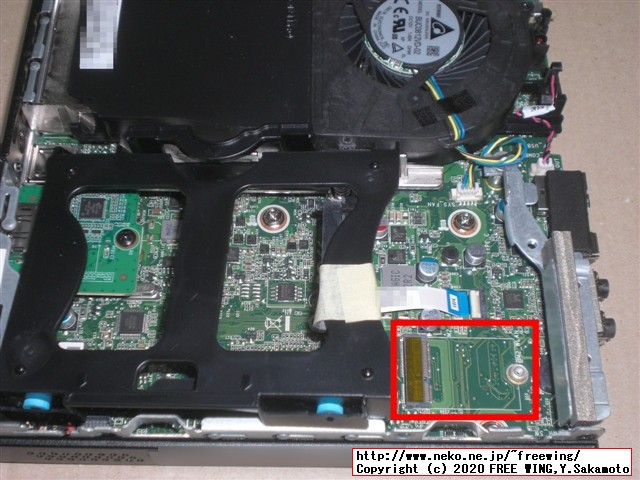

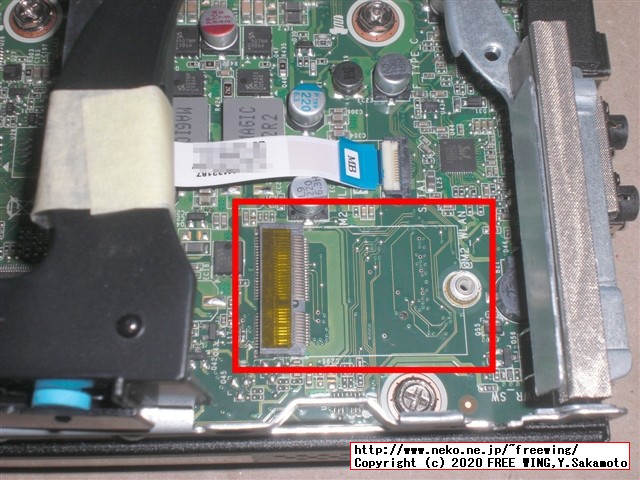

 2.5インチベイを取り外して、無線モジュールを取り付ける M.2スロットにアクセスできる様にする。

ThinkCentre M75qに M2 NGFF WiFi Bluetoothコンボモジュールを追加する手順を写真で解説
 2.5インチベイを取り外して、無線モジュールを取り付ける M.2スロットにアクセスできる様にする。

ThinkCentre M75qに M2 NGFF WiFi Bluetoothコンボモジュールを追加する手順を写真で解説

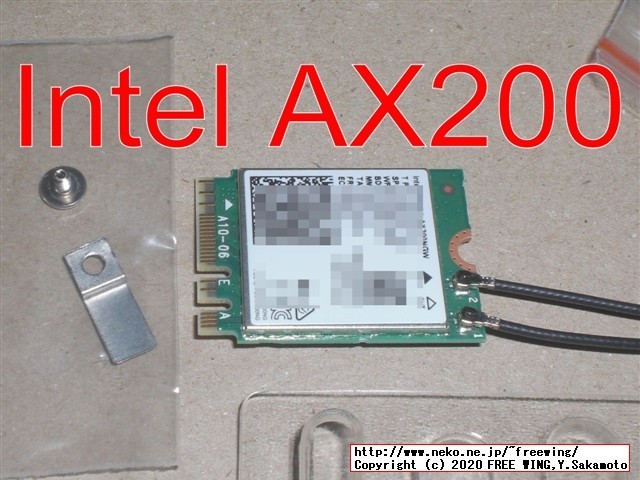

 Lenovo ThinkCentre M75q-1に増設するLenovo ThinkCentre M75q-1に無線モジュール Intel AX200

ThinkCentre M75qに M2 NGFF WiFi Bluetoothコンボモジュールを追加する手順を写真で解説

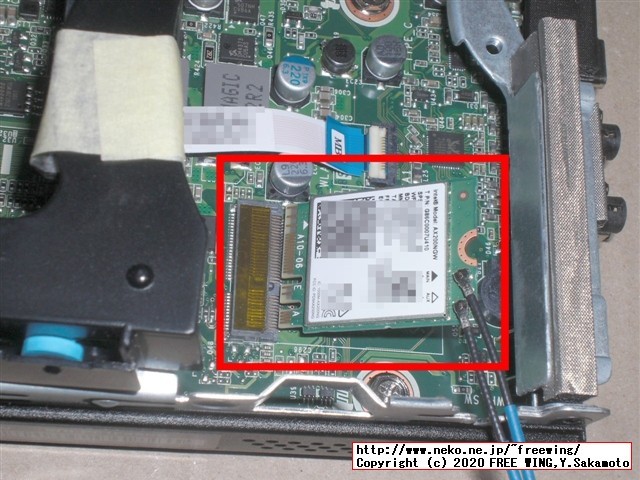

 無線モジュールを取り付ける。

ThinkCentre M75qに M2 NGFF WiFi Bluetoothコンボモジュールを追加する手順を写真で解説
 無線モジュールを取り付ける。

ThinkCentre M75qに M2 NGFF WiFi Bluetoothコンボモジュールを追加する手順を写真で解説

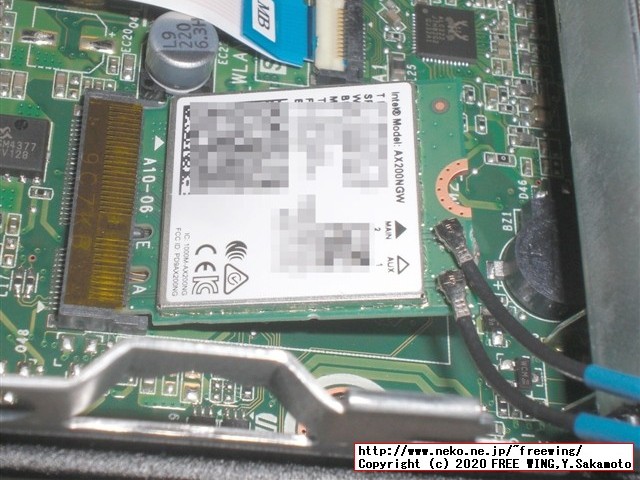

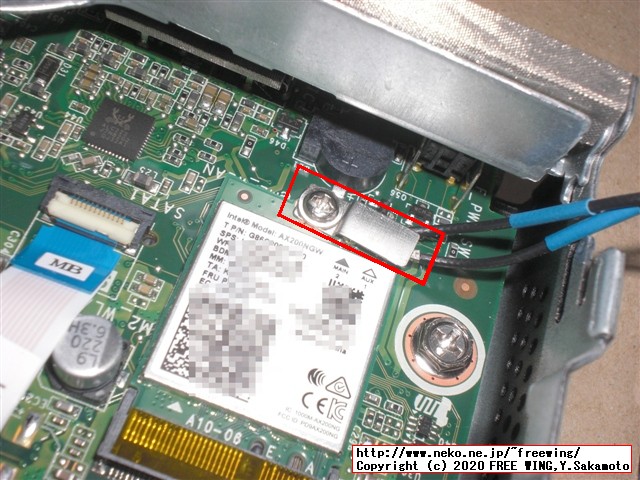

 アンテナ押さえの板と一緒にネジ止めして無線モジュールを固定する。

ThinkCentre M75qに M2 NGFF WiFi Bluetoothコンボモジュールを追加する手順を写真で解説

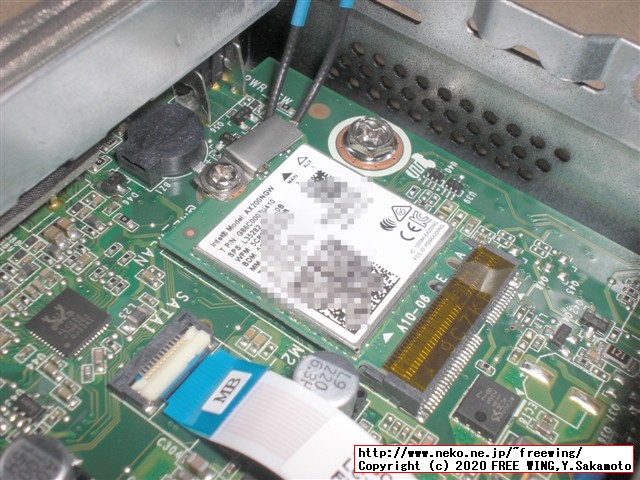

 アンテナ押さえの板と一緒にネジ止めして無線モジュールを固定する。

ThinkCentre M75qに M2 NGFF WiFi Bluetoothコンボモジュールを追加する手順を写真で解説

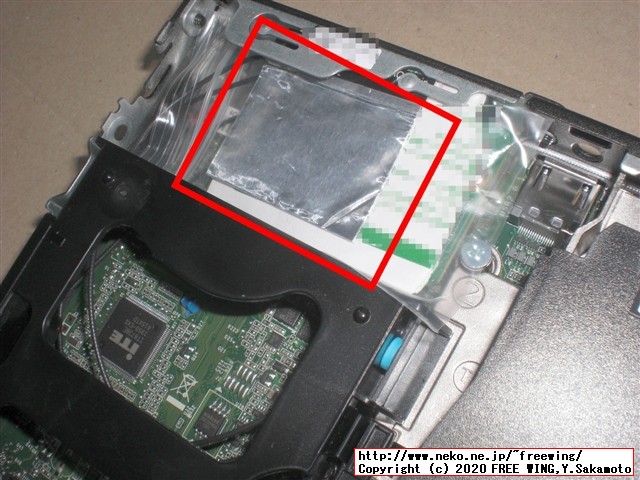

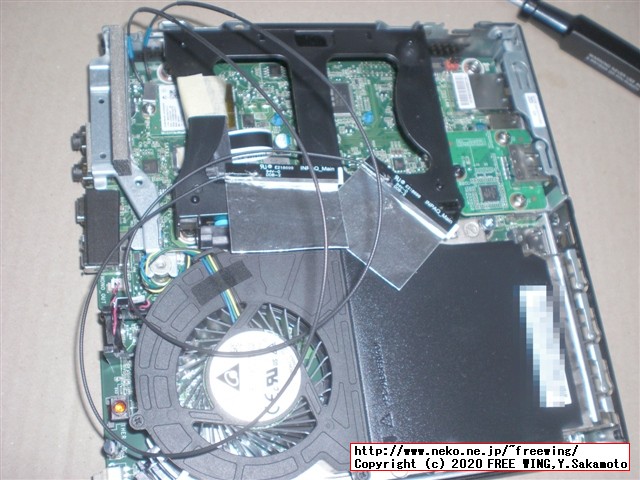

 アンテナ線は適当に内部を這わせて、アンテナをビニール袋で絶縁してスキマ部分に置きました。

ThinkCentre M75qに M2 NGFF WiFi Bluetoothコンボモジュールを追加する手順を写真で解説
 アンテナ線は適当に内部を這わせて、アンテナをビニール袋で絶縁してスキマ部分に置きました。

ThinkCentre M75qに M2 NGFF WiFi Bluetoothコンボモジュールを追加する手順を写真で解説
 アンテナ線は適当に内部を這わせて、アンテナをビニール袋で絶縁してスキマ部分に置きました。
