[NEW] 2020/03/25

ThinkCentre M75q-1の M.2 SDDを 500GBに換装してパワーアップするカスタマイズ改造手順 ThinkCentre M75q-1の M.2 SDDを 500GBに換装してパワーアップするカスタマイズ改造手順

(Lenovo ThinkCentre M75qの M2 SSDを 128GBから 500GBに交換する手順を写真で解説)

Tags: [ベアボーン], [Windows PC], [Hackintosh]





● Lenovo ThinkCentre M75q-1の M.2 SDDを 500GBに乗せ換えてパワーアップする改造

 ThinkCentre M75qの M2 SSDを 128GBから 500GBに交換する手順を写真で解説。

 本体価格を抑える為に SSDを 256GBから 128GBに変更しました。
 128GBだと少ないので 500GBの SSDに換装してアップグレードのパワーアップします。

 Lenovo ThinkCentre M75q-1に対応の M.2 SDDは「NVMe接続」タイプ!!
 間違って M.2 「SATA接続」タイプを買わない様に注意!!


Western Digital SSD 500GB WD Blue SN550 PC M.2-2280 NVMe WDS500G2B0C-EC 【国内正規代理店品】
ASIN: B082VZKK3L

※ 「NVMe接続」タイプ

Western Digital SSD 1TB WD Blue SN550 PC M.2-2280 NVMe WDS100T2B0C-EC 【国内正規代理店品】
ASIN: B082VZPCL7

※ 「NVMe接続」タイプ

Crucial SSD M.2 1000GB P1シリーズ Type2280 PCIe3.0x4 NVMe 5年保証 正規代理店保証品 CT1000P1SSD8JP
ASIN: B07JWKKBVV

※ 「NVMe接続」タイプ

Crucial SSD M.2 500GB P1シリーズ Type2280 PCIe3.0x4 NVMe 5年保証 正規代理店保証品 CT500P1SSD8JP
ASIN: B07JWK33MV

※ 「NVMe接続」タイプ

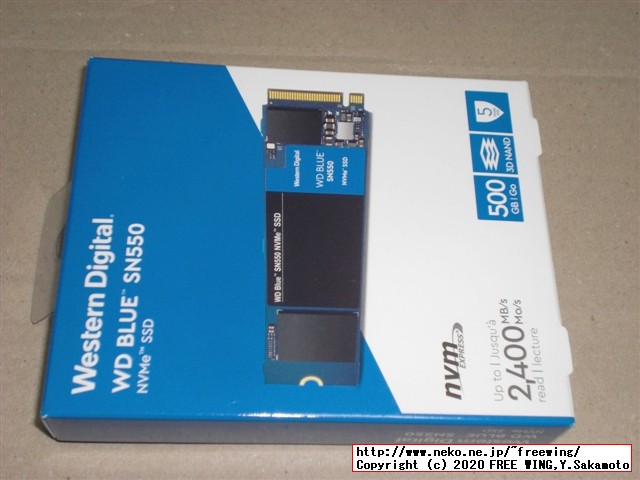

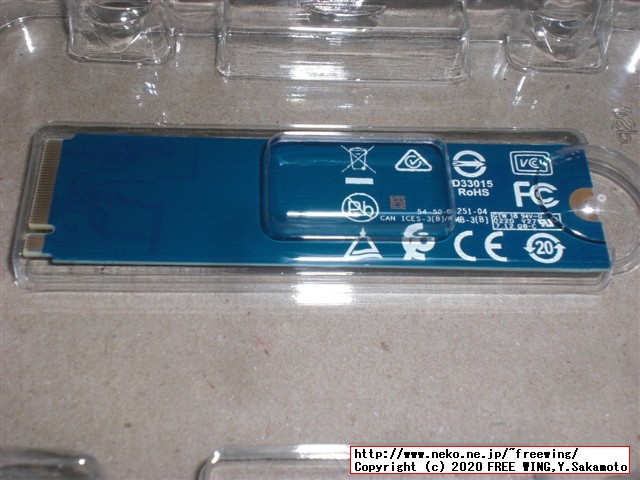

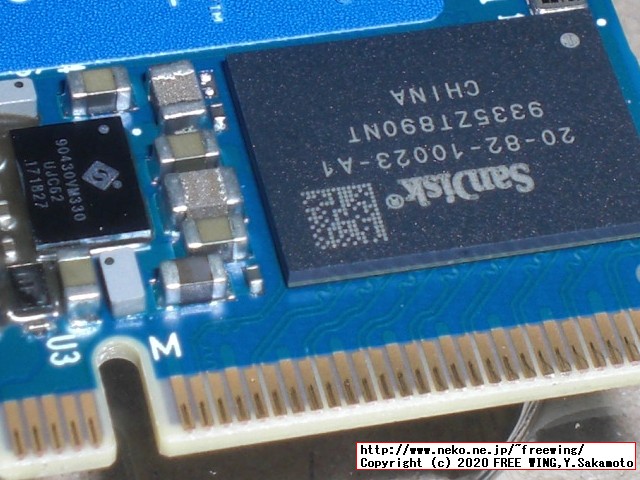

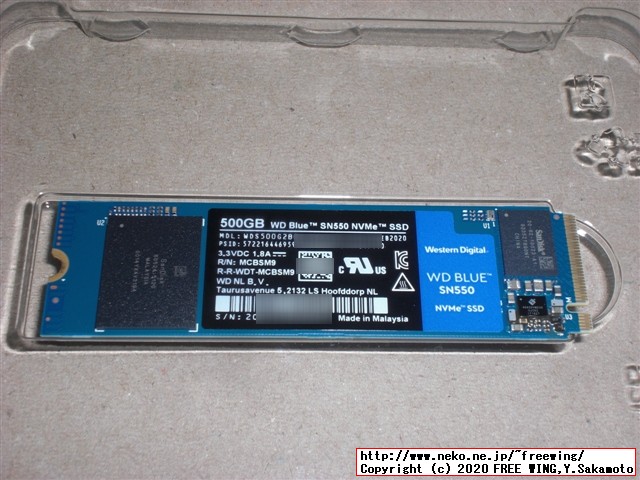

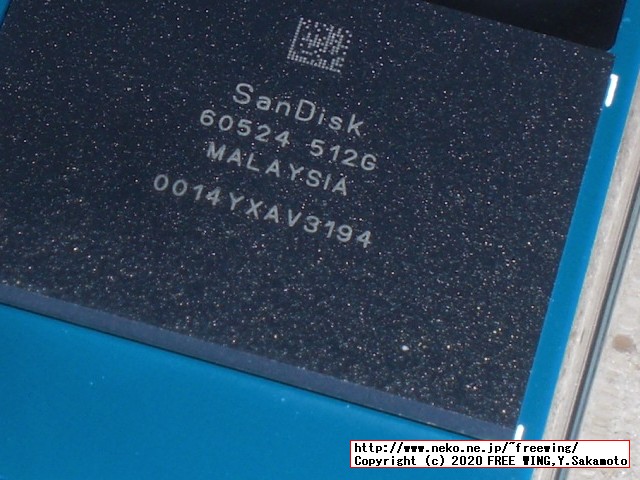

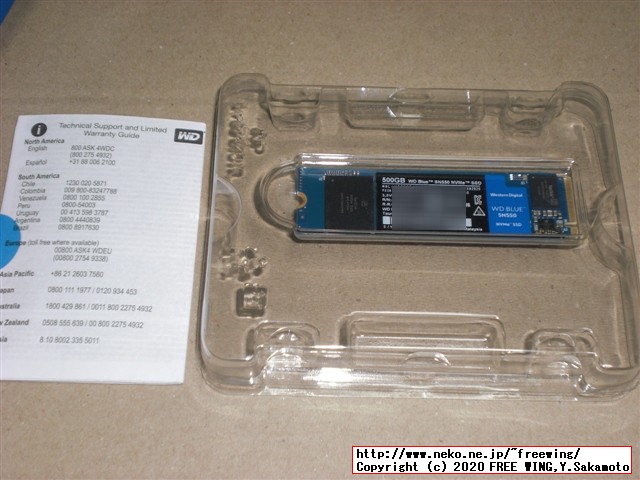

● WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280

 M75qの注文時の SSDを 128GBに変更したので、自分で 500GBの M2 SSDに載せ換えます。
 当然 DRAM Cache付きを選びます。
 ※ Lenovo ThinkCentre M75qは放熱板のある M.2 SSDは装着できません(物理的に干渉する)

 WDS500G2B0C 国内正規代理店品
 Read (Max) 2400MB/s
 Write (Max) 1750MB/s
 5年間の製品保証

WesternDigital製 WD BLUE SN550シリーズ NVMe M.2 SSD 500GB WDS500G2B0C

WD Blue SN550 NVMe SSD

・WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280
WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280


・WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280
WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280


・WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280
WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280


・WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280
WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280


・WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280
WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280


・WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280
WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280


・WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280
WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280


・WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280
WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280


・WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280
WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280




● Lenovo ThinkCentre M75q-1の M.2 SDDを 500GBに乗せ換えてパワーアップする改造

 本体の裏ブタをスライドさせて取り外します。


[NEW] 2020/03/25
ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体の分解方法を写真で解説、強化改造の方法
ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEの筐体の分解方法を写真で解説、強化改造の方法

  Lenovo ThinkCentre M75q AMD Ryzen 5 PRO 3400GEにメモリや SSDを増設する際の筐体の分解方法

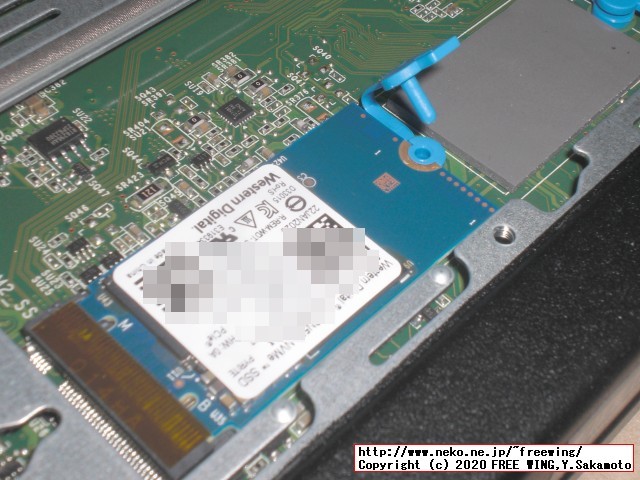

 元々の 128GBの M.2 SSDを取り外します。

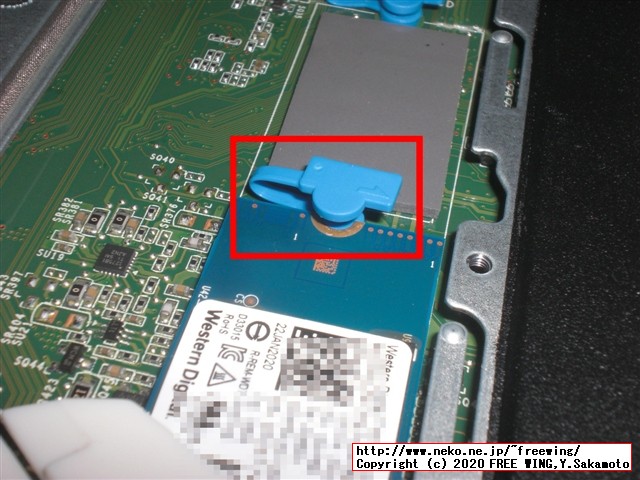

 青色のプラスチックのピンで留まっているので、青色のピンを引き抜いて SSDを取り外します。

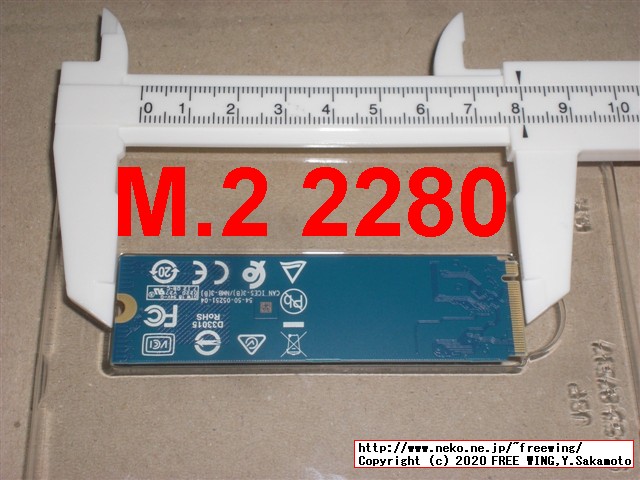

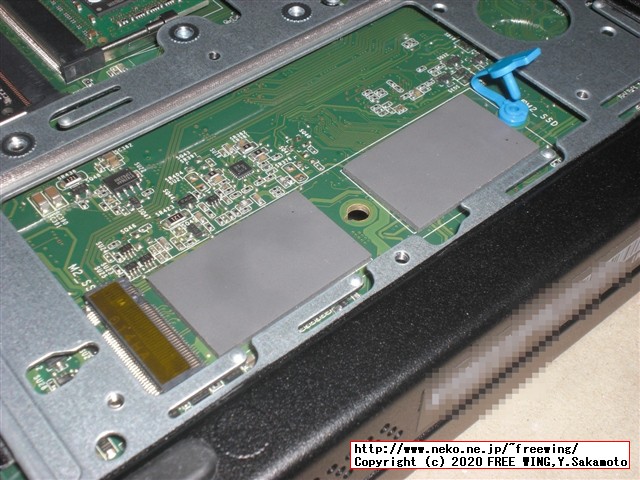

 500GBの M.2 SSDは長さが 8cmなので、中間に在る青色の固定ピンが邪魔になります。
 中間に在る青色の固定ピンを裏側から取り外します。

 中間の固定ピンを取り外したら、500GBの M.2 SSDを取り付けます。
 今度は青色のピンを押し込んで 500GBの M.2 SSDを固定します。

 手順
 ・128GB M.2 SSDを固定している固定ピンを引き抜く
 ・元々の出荷時の 128GB M.2 SSDを取り外す
 ・中間の青色の固定ピンを本体基板から取り外す
 ・500GBの M.2 SSDを取り付ける
 ・青色の固定ピンを押し込んで SSDを固定する
 ・裏ブタを閉める

・ThinkCentre M75qの M2 SSDを 128GBから 500GBに交換する手順を写真で解説
ThinkCentre M75qの M2 SSDを 128GBから 500GBに交換する手順を写真で解説

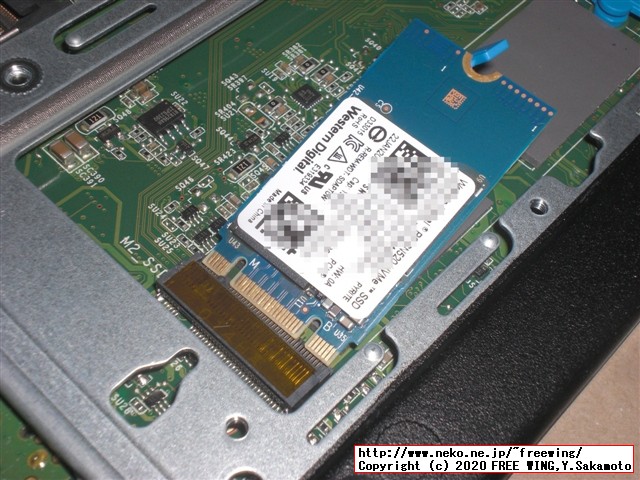

 ・128GB M.2 SSDを固定している固定ピンを引き抜く

ThinkCentre M75qの M2 SSDを 128GBから 500GBに交換する手順を写真で解説
 ・128GB M.2 SSDを固定している固定ピンを引き抜く

ThinkCentre M75qの M2 SSDを 128GBから 500GBに交換する手順を写真で解説
 ・128GB M.2 SSDを固定している固定ピンを引き抜く

ThinkCentre M75qの M2 SSDを 128GBから 500GBに交換する手順を写真で解説
 ・元々の出荷時の 128GB M.2 SSDを取り外す

ThinkCentre M75qの M2 SSDを 128GBから 500GBに交換する手順を写真で解説
 ・元々の出荷時の 128GB M.2 SSDを取り外す

ThinkCentre M75qの M2 SSDを 128GBから 500GBに交換する手順を写真で解説

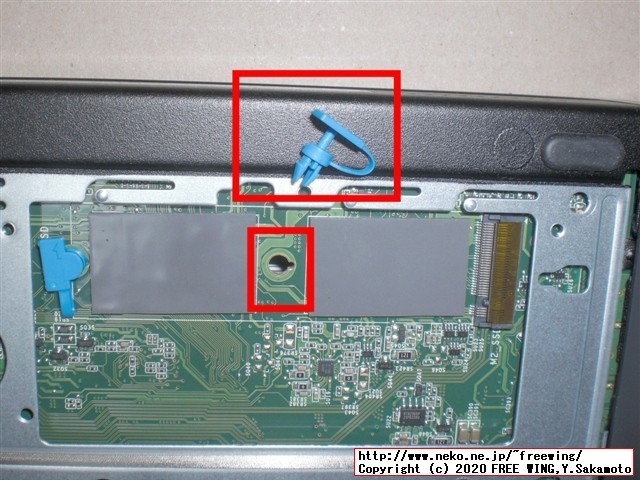

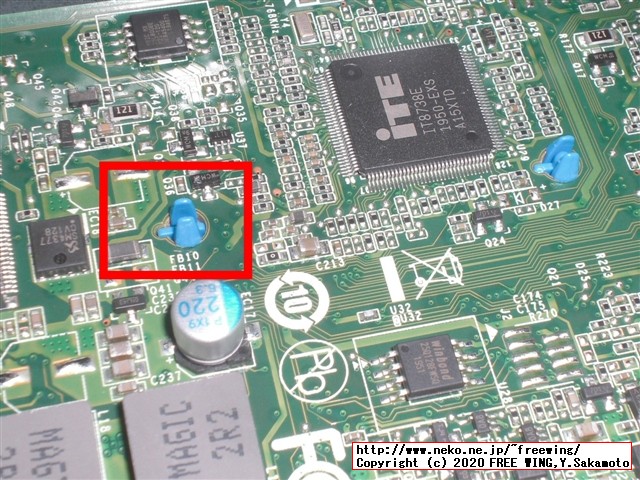

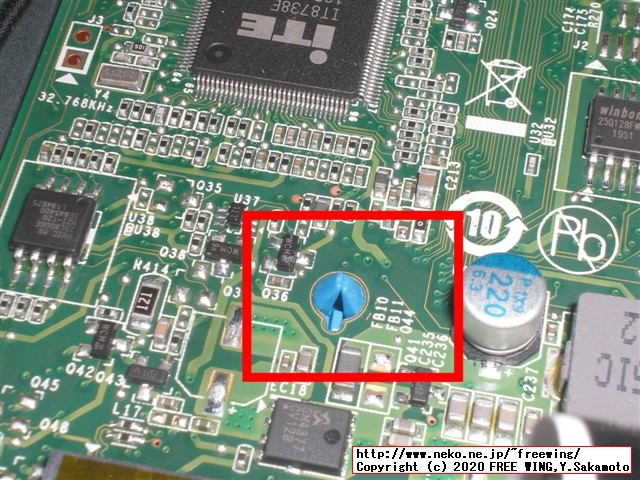

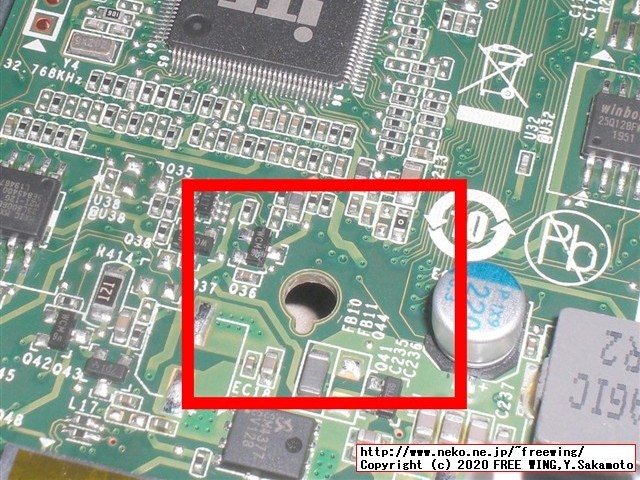

 ・中間の青色の固定ピンを本体基板から取り外す
 ※ 本体の上側(2.5 SSD)を増設する側

ThinkCentre M75qの M2 SSDを 128GBから 500GBに交換する手順を写真で解説
 ・中間の青色の固定ピンを本体基板から取り外す

ThinkCentre M75qの M2 SSDを 128GBから 500GBに交換する手順を写真で解説
 ・中間の青色の固定ピンを本体基板から取り外す

ThinkCentre M75qの M2 SSDを 128GBから 500GBに交換する手順を写真で解説
 ・中間の青色の固定ピンを本体基板から取り外す

ThinkCentre M75qの M2 SSDを 128GBから 500GBに交換する手順を写真で解説


ThinkCentre M75qの M2 SSDを 128GBから 500GBに交換する手順を写真で解説

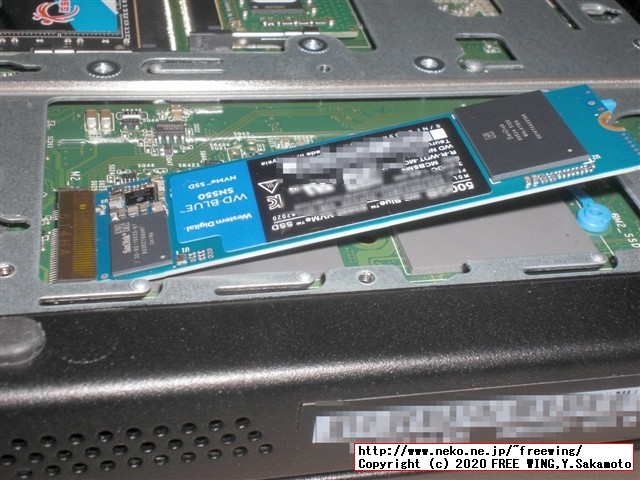

 ・500GBの M.2 SSDを取り付ける

ThinkCentre M75qの M2 SSDを 128GBから 500GBに交換する手順を写真で解説
 ・500GBの M.2 SSDを取り付ける

ThinkCentre M75qの M2 SSDを 128GBから 500GBに交換する手順を写真で解説

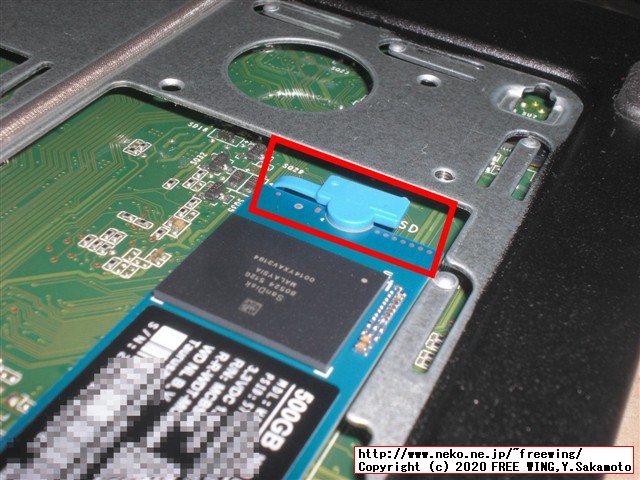

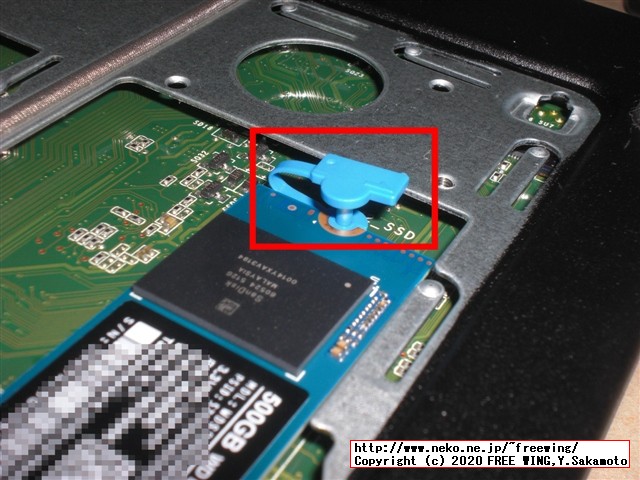

 ・青色の固定ピンを押し込んで SSDを固定する

ThinkCentre M75qの M2 SSDを 128GBから 500GBに交換する手順を写真で解説
 ・青色の固定ピンを押し込んで SSDを固定する

ThinkCentre M75qの M2 SSDを 128GBから 500GBに交換する手順を写真で解説

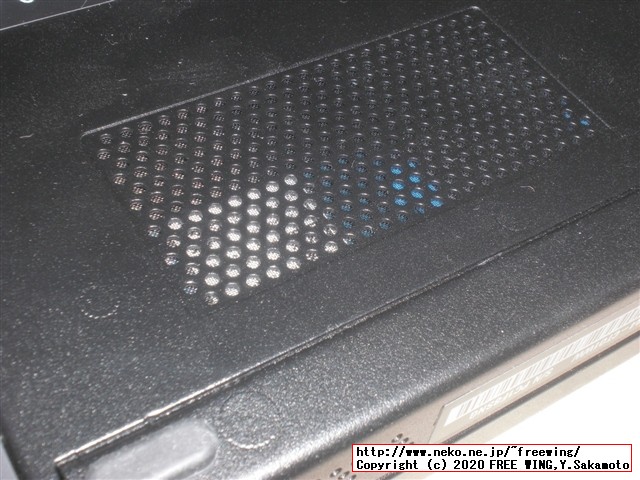

 ・裏ブタを閉める

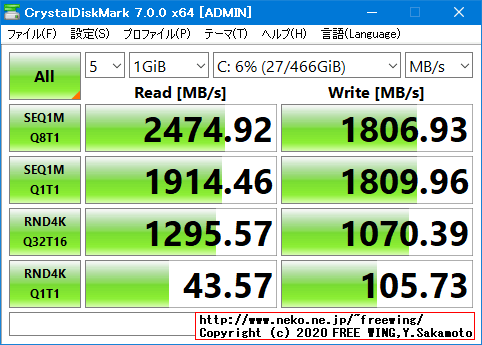

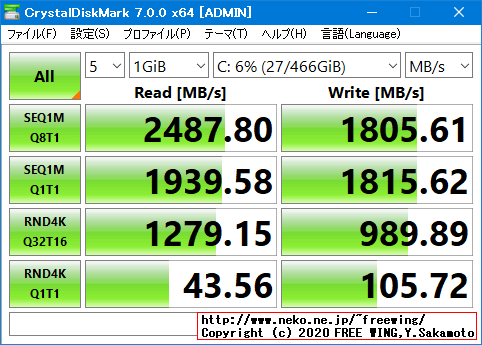

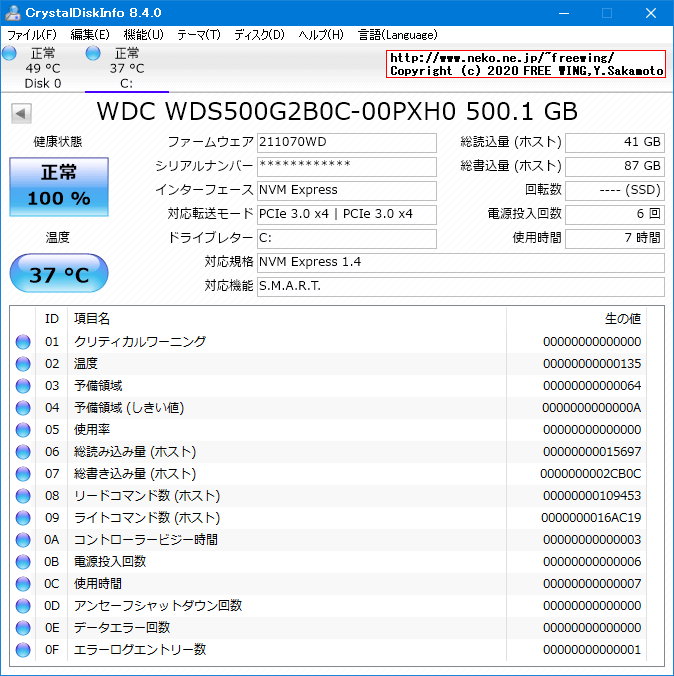

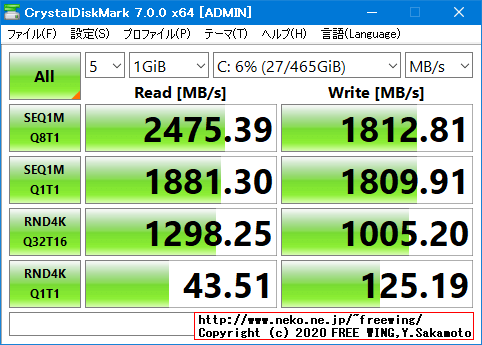

● WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280の CrystalDiskMarkベンチマーク

・WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280の CrystalDiskMarkベンチマーク
WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280の CrystalDiskMarkベンチマーク


WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280の CrystalDiskMarkベンチマーク


WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280の CrystalDiskMarkベンチマーク


WD Blue SN550 NVMe SSD 500GB WDS500G2B0C PCIe Gen3 M.2 2280の CrystalDiskMarkベンチマーク



------------------------------------------------------------------------------
CrystalDiskMark 7.0.0 x64 (C) 2007-2019 hiyohiyo
                                  Crystal Dew World: https://crystalmark.info/
------------------------------------------------------------------------------
* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

[Read]
Sequential 1MiB (Q=  8, T= 1):  2475.387 MB/s [   2360.7 IOPS] <  3386.59 us>
Sequential 1MiB (Q=  1, T= 1):  1881.302 MB/s [   1794.1 IOPS] <   556.83 us>
    Random 4KiB (Q= 32, T=16):  1298.248 MB/s [ 316955.1 IOPS] <  1612.79 us>
    Random 4KiB (Q=  1, T= 1):    43.511 MB/s [  10622.8 IOPS] <    93.71 us>

[Write]
Sequential 1MiB (Q=  8, T= 1):  1812.806 MB/s [   1728.8 IOPS] <  4615.61 us>
Sequential 1MiB (Q=  1, T= 1):  1809.913 MB/s [   1726.1 IOPS] <   578.61 us>
    Random 4KiB (Q= 32, T=16):  1005.197 MB/s [ 245409.4 IOPS] <  2083.52 us>
    Random 4KiB (Q=  1, T= 1):   125.190 MB/s [  30564.0 IOPS] <    32.43 us>

Profile: Default
   Test: 1 GiB (x5) [Interval: 5 sec] <DefaultAffinity=DISABLED>
   Date: 2020/04/11 15:23:39
     OS: Windows 10 Professional [10.0 Build 18363] (x64)

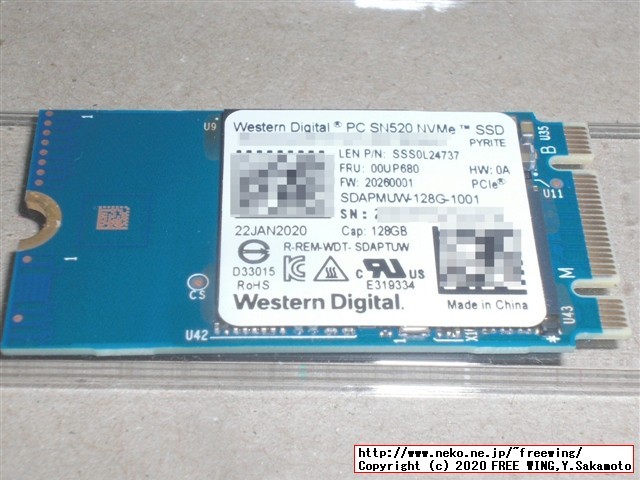

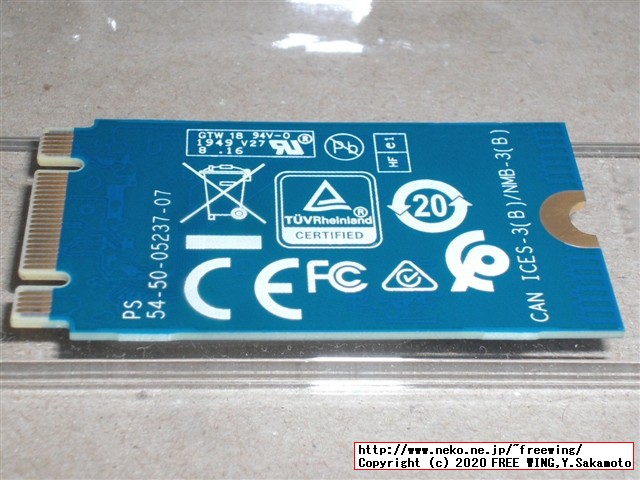

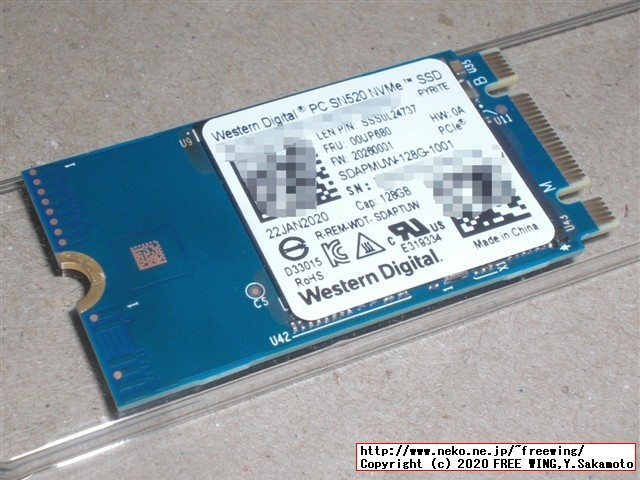

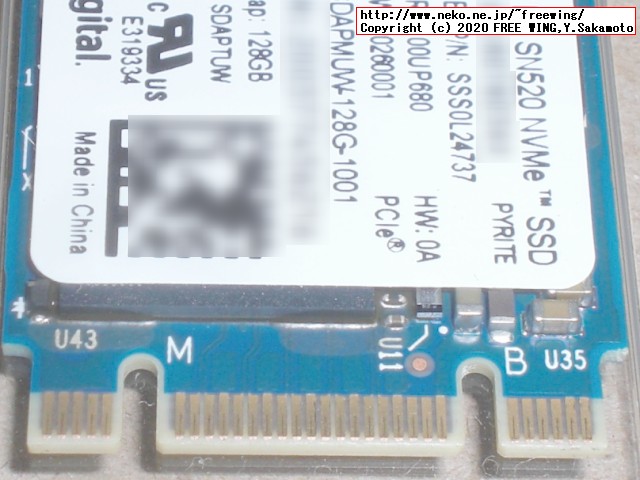

● ThinkCentre M75qの出荷時の 128GBの M.2 SSD Western Digital製 PC SN520 NVMe SSD

 Western Digital製 M.2 2242 S3-B-M SDAPMUW-128G SN520

・ThinkCentre M75qの出荷時の 128GBの M.2 SSD Western Digital製 PC SN520 NVMe SSD
ThinkCentre M75qの出荷時の 128GBの M.2 SSD Western Digital製 PC SN520 NVMe SSD


ThinkCentre M75qの出荷時の 128GBの M.2 SSD Western Digital製 PC SN520 NVMe SSD


ThinkCentre M75qの出荷時の 128GBの M.2 SSD Western Digital製 PC SN520 NVMe SSD


ThinkCentre M75qの出荷時の 128GBの M.2 SSD Western Digital製 PC SN520 NVMe SSD




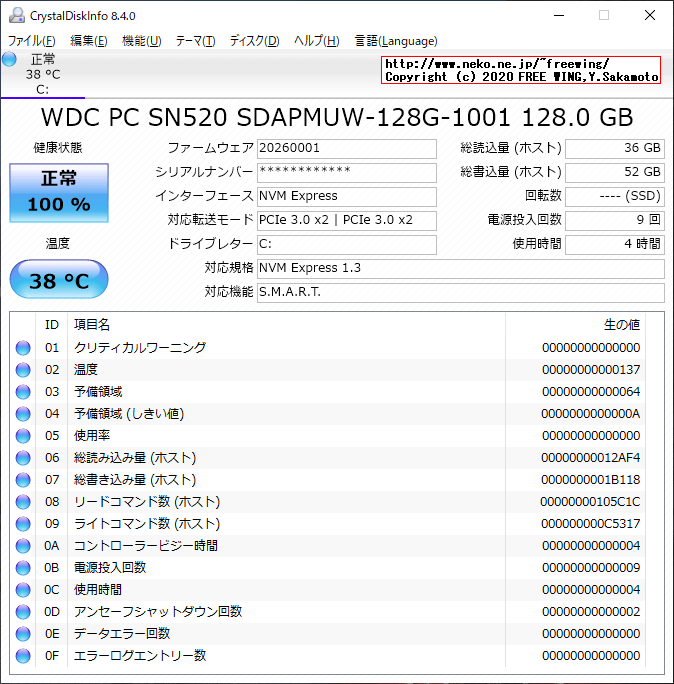

●出荷時の 128GBの M.2 SSDが Western Digital製 PC SN520 NVMe SSDの CrystalDiskMarkベンチマーク

 Western Digital製 M.2 2242 S3-B-M SDAPMUW-128G SN520

・出荷時の 128GBの M.2 SSDが Western Digital製 PC SN520 NVMe SSDの CrystalDiskMarkベンチマーク
出荷時の 128GBの M.2 SSDが Western Digital製 PC SN520 NVMe SSDの CrystalDiskMarkベンチマーク


出荷時の 128GBの M.2 SSDが Western Digital製 PC SN520 NVMe SSDの CrystalDiskMarkベンチマーク
