[NEW] 2020/07/04

NVIDIA Jetson Nanoに電源スイッチ、リセットスイッチを増設する方法 NVIDIA Jetson Nanoに電源スイッチ、リセットスイッチを増設する方法

(Jetson Nanoに電源スイッチ、リセットスイッチを増設する方法、DOS/Vパソコンのパーツを流用可能)

Tags: [Raspberry Pi], [電子工作], [ディープラーニング]





● Jetson Nano、Jetson Nano Xavier NXの便利スクリプト

[NEW] 2020/07/03
【2020年版】NVIDIA Jetson Nano、Jetson Xavier NXの便利スクリプト
【2020年版】NVIDIA Jetson Nano、Jetson Xavier NXの便利スクリプト

  Jetsonの面倒な初期設定やミドルウェアのインストールを bashスクリプトの実行だけで簡単にできます


● NVIDIA Jetson Nano(旧モデル)に電源スイッチ、リセットスイッチを増設する方法

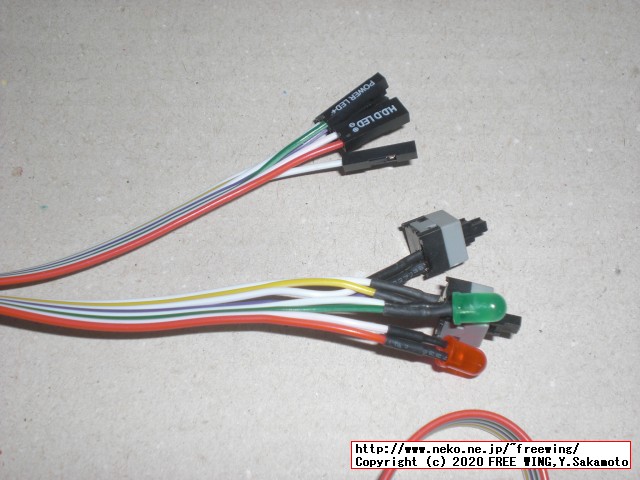

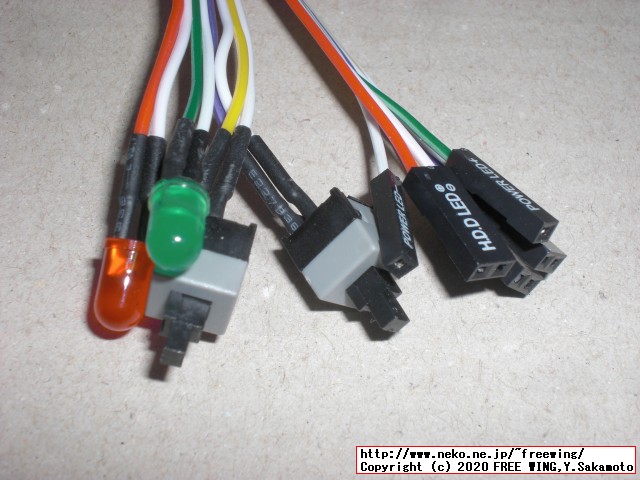

 Xavier Nanoに電源スイッチ、リセットスイッチを増設する方法、DOS/Vパソコンの ATX電源の電源スイッチ類のパーツを流用可能です。

★今回購入

ATX PCコンピューターのマザーボードの電源コード2スイッチLEDライトのオン/オフ/スタイリッシュで人気のリセット心込み作られた、絶妙なクラフト
ASIN: B082R1S3BM

Groovy 実験用スイッチ・LEDセット GN-SW03SET
ASIN: B002TOK2CQ

SODIAL(R) PCケース 赤緑LEDランプ ATX電源リセットHDDスイッチ20 "
ASIN: B01GNVOVJA

GOLDEN FIELD 電源スイッチボタン1.6m PCケース 電源 リセット スイッチ ボタン 増設 移動
ASIN: B07YDKG1L5


● NVIDIA Jetson Nanoに電源スイッチ、リセットスイッチを増設する方法

 Jetson Nano B01版(新バージョン)は Xaview NXの手順で可能。

 写真の様に簡単に接続できます。

 ※ 電源 LEDは増設できません(抵抗等を付けて電源ラインに接続すれば可能)

・NVIDIA Jetson Nanoに電源スイッチ、リセットスイッチを増設する方法
NVIDIA Jetson Nanoに電源スイッチ、リセットスイッチを増設する方法
 DOS/Vパソコンの ATX電源の電源スイッチ類のパーツを流用可能です。

NVIDIA Jetson Nanoに電源スイッチ、リセットスイッチを増設する方法
 DOS/Vパソコンの ATX電源の電源スイッチ類のパーツを流用可能です。

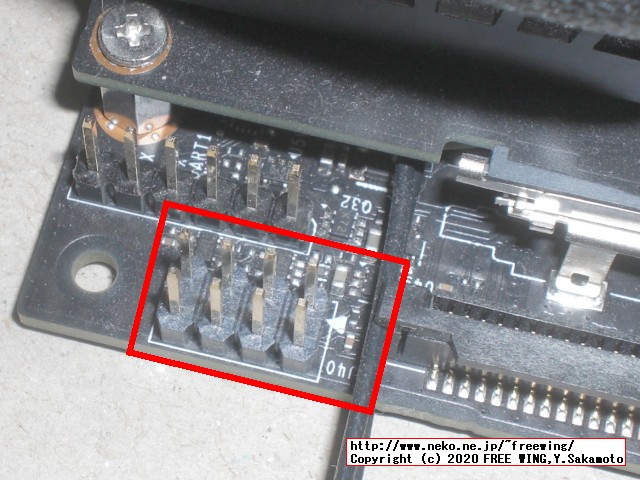

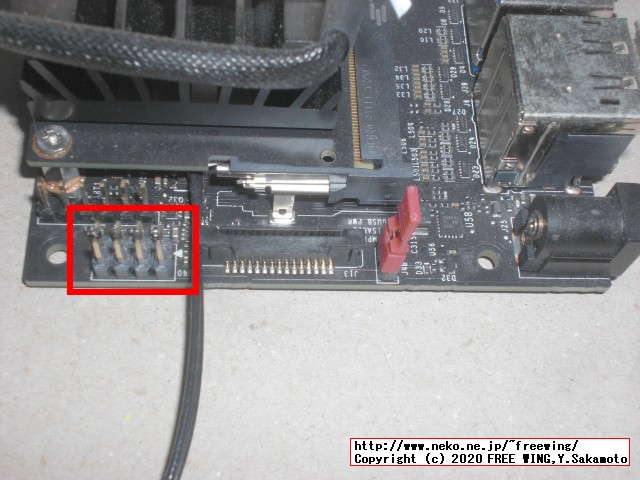

・NVIDIA Jetson Nanoに電源スイッチ、リセットスイッチを増設する方法
NVIDIA Jetson Nanoに電源スイッチ、リセットスイッチを増設する方法


NVIDIA Jetson Nanoに電源スイッチ、リセットスイッチを増設する方法


NVIDIA Jetson Nanoに電源スイッチ、リセットスイッチを増設する方法

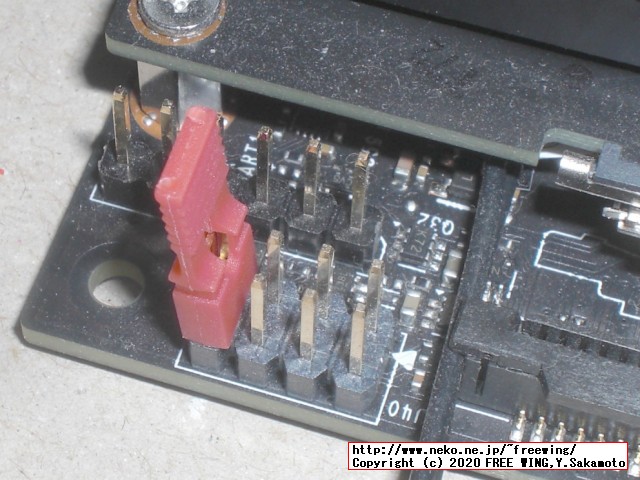

 最初は「ジャンパーピン」を差す。

NVIDIA Jetson Nanoに電源スイッチ、リセットスイッチを増設する方法

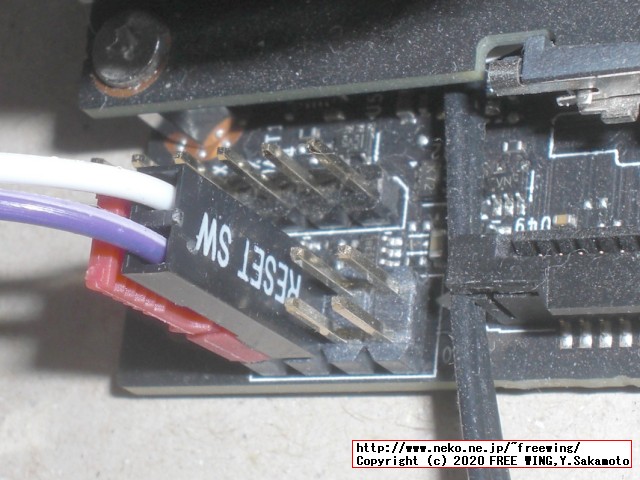

 次に「リセットスイッチ」を差す。

NVIDIA Jetson Nanoに電源スイッチ、リセットスイッチを増設する方法

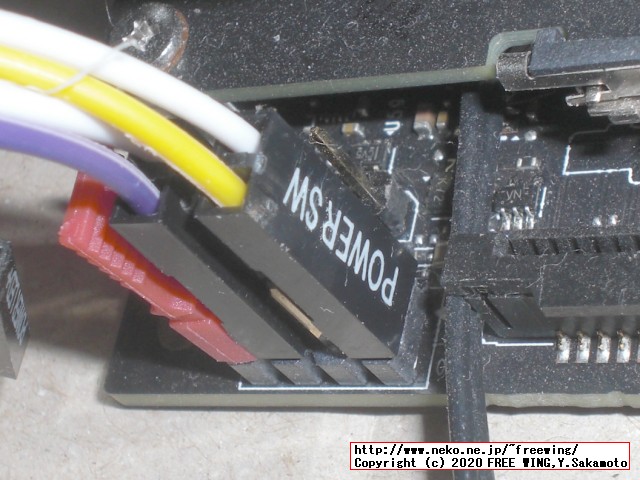

 1個スキマを空けて「電源スイッチ」を差す。

NVIDIA Jetson Nanoに電源スイッチ、リセットスイッチを増設する方法

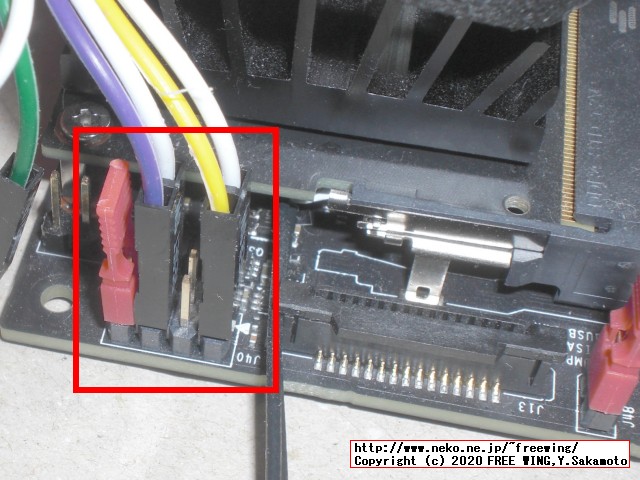

 1個スキマを空けた所は「リカバリーモード」で使用しない。

NVIDIA Jetson Nanoに電源スイッチ、リセットスイッチを増設する方法

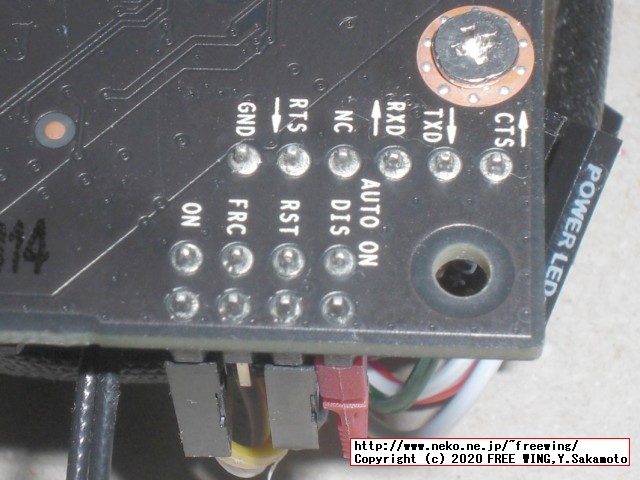

 基板の裏側には略称が書いてあります。
AUTO ON DIS自動電源オンを無効にする
RSTリセットスイッチ
FRC強制リカバリ
ON電源スイッチ


● NVIDIA_Jetson_Nano_Developer_Kit_User_Guide.pdf

NVIDIA_Jetson_Nano_Developer_Kit_User_Guide.pdf

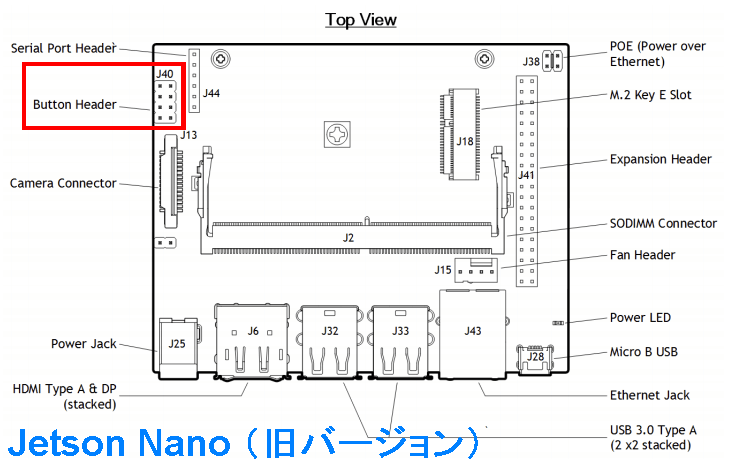

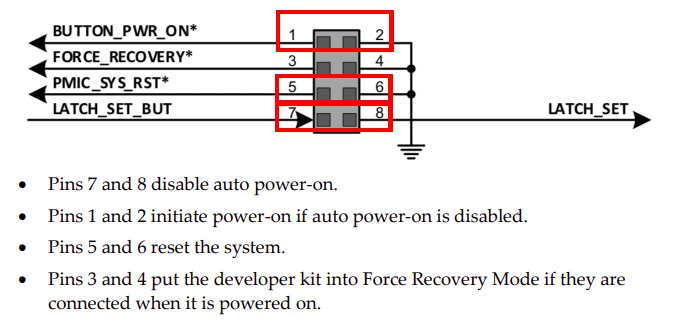

 [J40] 8-pin button header; brings out several system power, reset, and force recovery related signals (see the following diagram).
 ・ Pins 1 and 2 initiate power-on if auto power-on is disabled.
 ・ Pins 3 and 4 put the developer kit into Force Recovery Mode if they are connected when it is powered on.
 ・ Pins 5 and 6 reset the system.
 ・ Pins 7 and 8 disable auto power-on.

・NVIDIA Jetson Nano(旧モデル)に電源スイッチ、リセットスイッチを増設する方法
NVIDIA Jetson Nano(旧モデル)に電源スイッチ、リセットスイッチを増設する方法


NVIDIA Jetson Nano(旧モデル)に電源スイッチ、リセットスイッチを増設する方法


NVIDIA Jetson Nano(旧モデル)に電源スイッチ、リセットスイッチを増設する方法

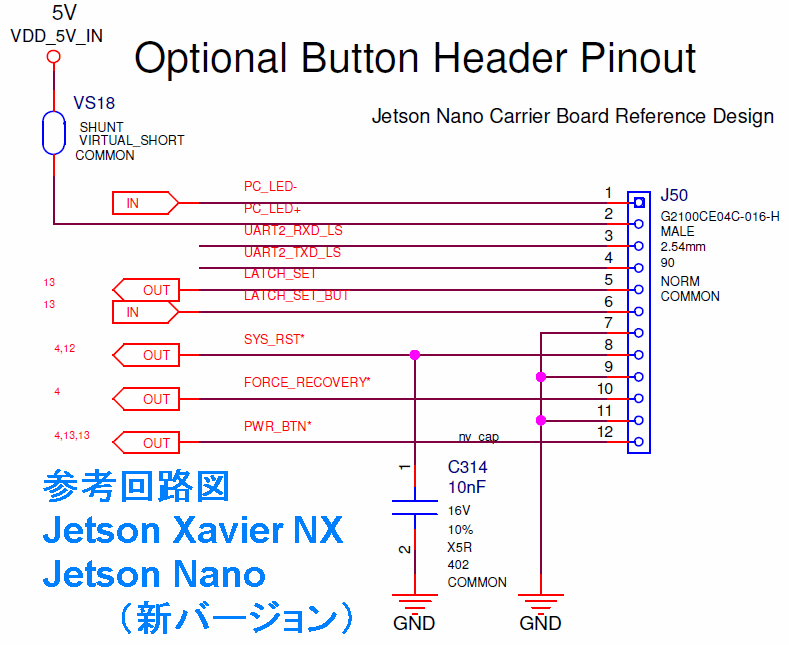

● NVIDIA Jetson Xavier NXに電源スイッチ、リセットスイッチ、電源 LEDを増設する方法

 Jetson Nano B01版(新バージョン、カメラコネクタが2個のタイプ)も同様に可能。
