[NEW] 2019/05/08

NVIDIA Jetson Nano 開発者キットは Intel 8265NGW以外の WiFi Bluetoothのコンボカードが使えるか検証する! NVIDIA Jetson Nano 開発者キットは Intel 8265NGW以外の WiFi Bluetoothのコンボカードが使えるか検証する!

(M.2用 WiFi Bluetoothコンボカードで Intel 8265NGWは値段が高いので他の安いのが使えるのか検証する)

Tags: [Raspberry Pi], [電子工作], [ディープラーニング]





● NVIDIA Jetson Nano 開発者キットに M.2の WiFi Bluetoothのコンボカードを増設する!

 NVIDIA Jetson Nano 開発者キットには無線機能が無いので M.2の WiFi Bluetoothのコンボカードを増設します。

 ※ Jetson Nano 開発者キットで使用できる M.2の基板の大きさは「長さ 30mm」の 2230タイプです。
 M.2規格には基板の大きさに種類が有ります。
 ・2230 22*30mm
 ・2242 22*42mm
 ・2260 22*60mm
 ・2280 22*80mm
 ・22110 22*110mm

 同じ事が M.2タイプの SSDにも言えるのでノートパソコン等に M.2の SSDを増設する場合にも注意。

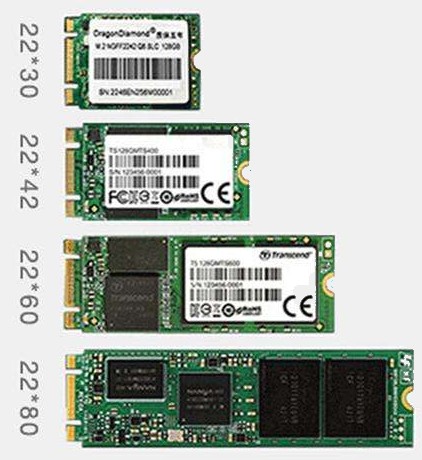

・M.2規格には基板の大きさに種類が有ります
M.2規格には基板の大きさに種類が有ります




● 「冷却ファン」「M.2用 WiFi Bluetoothコンボカード」が有ると良いです

 NVIDIAで動作確認済みの周辺機器類
 「冷却ファン」 Noctua,NF-A4x20 5V PWM
 「M.2用 WiFi Bluetoothコンボカード」 Intel,8265NGW

Jetson Nano Supported Components List

 NVIDIA has qualified to work with NVIDIA Jetson modules and developer kits.

Raspberry PiDSA-13PFC-05 FCA 0512505.1V 2.5A Raspberry Pi Universal Power Supply
AdafruitGEO241DA-05405V 4A Switching Power Supply
EdimaxEW-7811UnUSB wireless networking adapter
Intel8265NGWDual Band Wireless-AC M.2 2230 Device
NoctuaNF-A4x20 5V PWM4-pin 5V PWM fan compatible with developer kit heatsink


Wireless 802.11n USB Adapter Edimax
ASIN: B003MTTJOY

Edimax EW-7811Un

Intel Dual Band Wireless-AC 8265 ワイヤレス 802.11ac 867Mbps Dual band 2x2 WiFi + Bluetooth 4.2 カード 8265NGW
ASIN: B0721MLM8B

Intel 8265NGW

Noctua NF-A4x20 5V PWM 40mm 静音 ファン 5000rpm
ASIN: B071FNHVXN

Noctua NF-A4x20 5V PWM

Noctua NF-A4x10 5V PWMサイレントファン40 mmプレミアムブラウン/ベージュ
ASIN: B07DXS86G7

Noctua NF-A4x10 5V PWM


● M.2用 WiFi Bluetoothコンボカードは Realtek RTL8821AE

 Intel 8265NGWの物は NVIDIAの動作確認の「お墨付き」ですが高いです。
 なので安い Realtek RTL8821AEの物を購入しました。
 購入したカードは基板のシールの印刷からレノボ用のノートパソコンの増設用っぽいです。
 Lenovo PN: SW10A11648 FRU PN: 00JT482 RTL8821AE a/b/g/n+ac WLAN Bluetooth M.2 NGFF

 結論:Jetson Nano 開発者キットで使用する NGFF M.2の WiFi Bluetoothのコンボカードは Intel 8265NGW以外は安定して使えない。

 技適付きなので技適厨にも安心です。
 R 201-135 229 T D13-5068 201
技術基準適合証明等を受けた機器の検索
型式又は名称: RTL8821AENF
相互承認(MRA)による工事設計認証に関する詳細情報
工事設計認証番号:201-135229
工事設計認証をした年月日:平成29年7月4日
工事設計認証を受けた者の氏名又は名称:Realtek Semiconductor Corp.
工事設計認証を受けた特定無線設備の種別:第2条第19号に規定する特定無線設備
工事設計認証を受けた特定無線設備の型式又は名称:RTL8821AENF

 別途、MHF4コネクタのアンテナが必要です。(IPEX-4 4世代とも言います)
 アンテナが無いと、対向機をすぐ隣に置かないと無線通信が安定しません。
 (ノーマルの IPEX、IPX、U.FLと言われるコネクタとは別物なので注意)

RTL8821AEは安定して動きません。

3dBi 2.4/5.0GHz 802.11a/b/g/n/ac対応 無線LANカード WIFI/Wimax/Bluetoothモジュール用ミニアンテナ Cable=120mm MHF4 (Intel 7260ac 7265ac M.2カードなど向け) 2本セット SAISEIYA AN01009
ASIN: B014CPQ2YQ

2.4G 2.5G 5.0G 帯域対応
802.11a/b/g/n/ac/ad対応
MHF4

高性能3dBi 2.4GHz/5GHz 無線LANカード WIFI/Wimax/Bluetoothモジュール用アンテナ 2本セット (MHF4 Cable=120mm)
ASIN: B06ZYGXQJL

帯域:2.4GHz/5GHz
コネクタ:MHF4
802.11a/b/g/n/ac対応

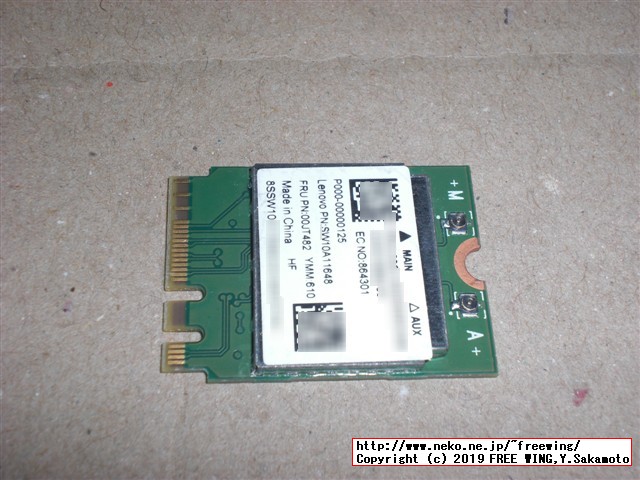

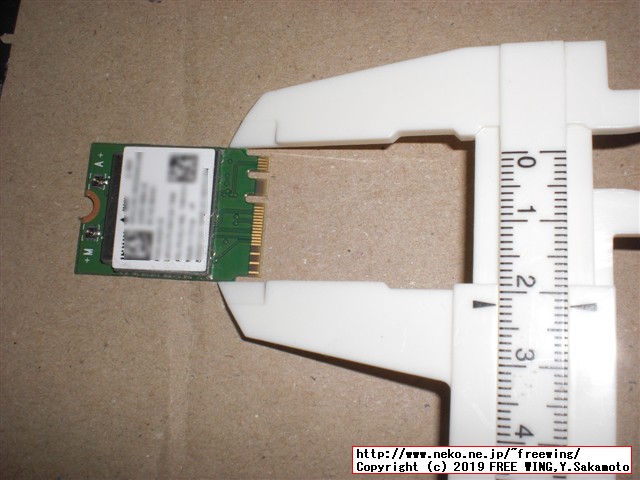

・NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Realtek RTL8821AE NG
NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Realtek RTL8821AE NG

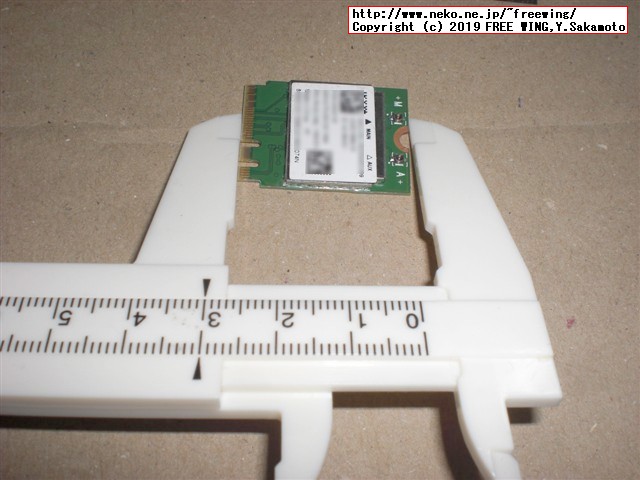

 基板の大きさは 30mm x 22mmで、M.2 2230と言われる物です。

・NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Realtek RTL8821AE NG
NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Realtek RTL8821AE NG
 基板の大きさは 30mm x 22mmで、M.2 2230と言われる物です。

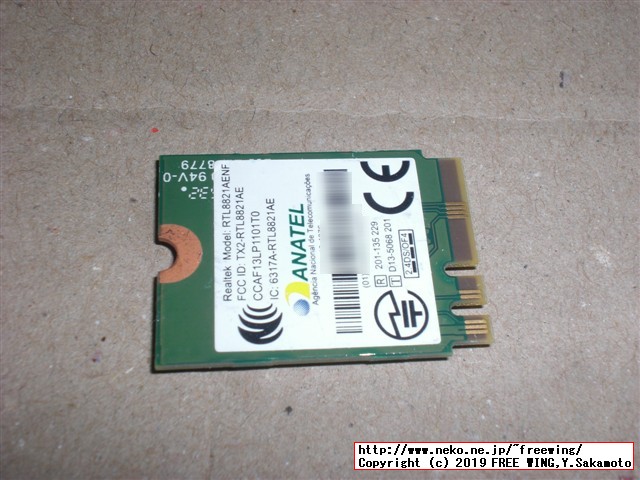

・NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Realtek RTL8821AE NG
NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Realtek RTL8821AE NG
 技適付きなので技適厨にも安心です。
 R 201-135 229 T D13-5068 201

・NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Realtek RTL8821AE NG
NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Realtek RTL8821AE NG




● NVIDIA Jetson Nano 開発者キットに NGFF M.2の WiFi Bluetoothのコンボカードを増設する!

コンボカード種類使用可否WiFiBluetooth備考
Realtek RTL8821AEWiFiデバイスを認識するものの
電波の掴みが不安定
問題無く使えるJetson用に単体で購入
Intel 3165NGWWiFiのデバイスを認識しない問題無く使えるhp ProBook 430 G3 N6P79AVに内蔵
Intel 8260NGW×起動しない起動しないhp Probook 450 G3 T9R66PTに内蔵
Intel 8265NGW安定動作安定動作単体で購入

 結論:Jetson Nano 開発者キットで使用する NGFF M.2の WiFi Bluetoothのコンボカードは Intel Dual Band Wireless-AC 8265 8265NGW以外は安定して使えない。

 Intel 8265NGWは下記にまとめました。

[NEW] 2019/05/08
NVIDIA Jetson Nano 開発者キットに M.2の WiFi Bluetoothのコンボカード Intel 8265NGWを増設する!
NVIDIA Jetson Nano 開発者キットに M.2の WiFi Bluetoothのコンボカード Intel 8265NGWを増設する!

  M.2用 WiFi Bluetoothコンボカード Intel Dual Band Wireless-AC 8265 8265NGW MHF4コネクタのアンテナ

 M.2 Key-E
Parts side75-33Key-E23-1
Solder side74-32Key-E22-2

Nano won't boot with intel 8260NGW mini-pcie wifi card.
 Jetson Nanoが起動しない原因は I2C信号にぶら下がっているデバイスがバッティング(喧嘩)するから。58pin、60pinの I2C信号をマスクすれば動く?

Intel 9260 WiFi on jetson nano / jetbot

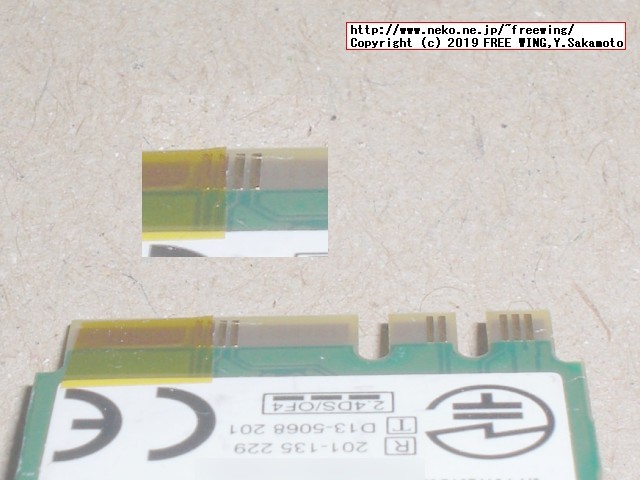

● Realtek RTL8821AEは Jetson Nanoが WiFiの電波が不安定です

 Bluetoothは問題無く使える。
 54pin、56pinをマスクしても駄目でした。

54 PEWAKE# PCIe WAKE# Open Drain with pull up on platform. Active Low.
56 MFG1 Manufacturing pin. Use determined by vendor.

 ※ Realtek RTL8821AEそのものは hp Probook 450 G3 T9R66PTに接続して動作に問題が無い事を確認済み。

・Realtek RTL8821AEは Jetson Nanoが WiFiの電波が不安定です
Realtek RTL8821AEは Jetson Nanoが WiFiの電波が不安定です
 54pin、56pinをマスクしても駄目でした。

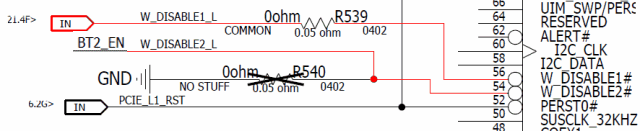

● Jetson TX1 / TX2の回路図

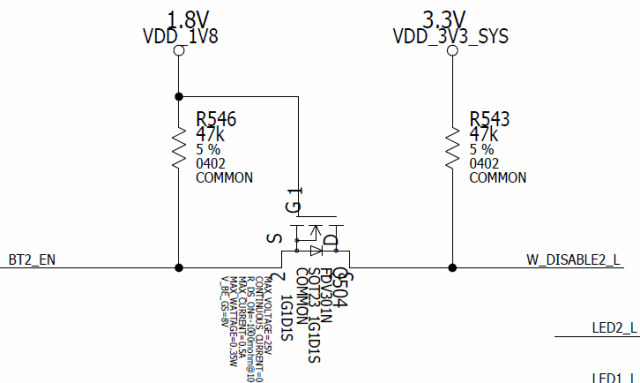

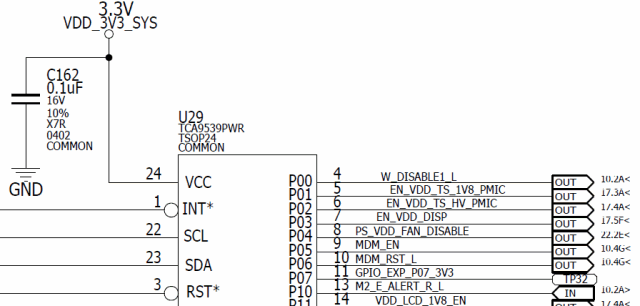

・Jetson M.2 connector schematics
Jetson M.2 connector schematics


・Jetson M.2 connector schematics
Jetson M.2 connector schematics


・Jetson M.2 connector schematics
Jetson M.2 connector schematics
54 = Bluetooth ?
56 = WiFi ?
 制御線にはそれなりの回路が繋がっている??

Jetson TX1-TX2 Developer Kit Carrier Board Design Files
 C02 2018/06/19
 Jetson_TX1_TX2_Developer_Kit_Carrier_Board_Design_Files_C02.zip

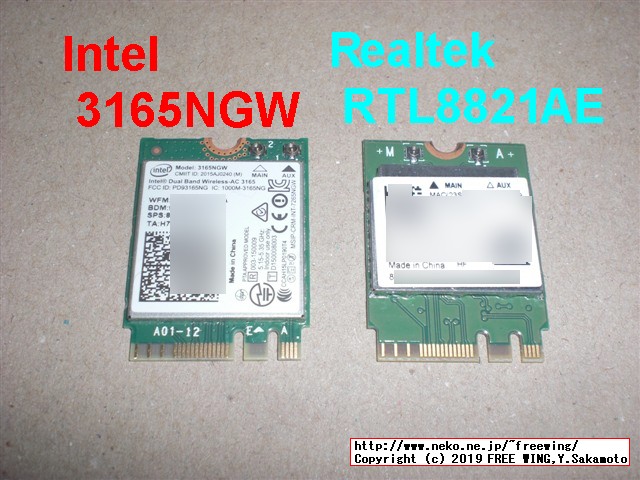

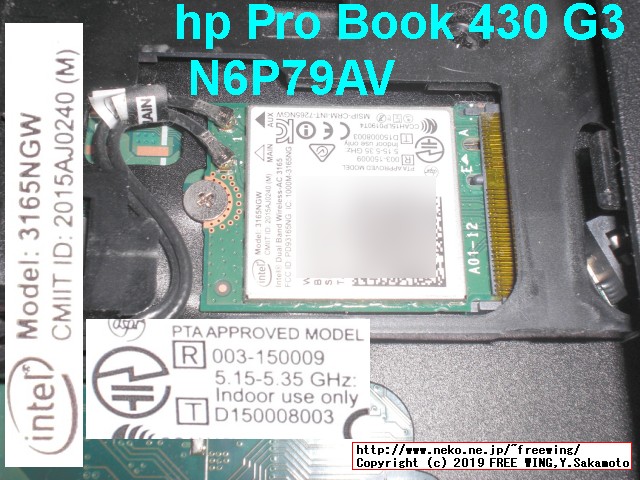

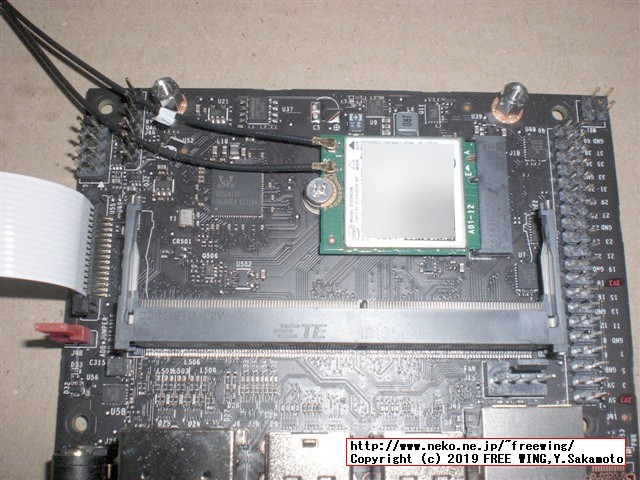

● Intel 3165NGWは Jetson Nanoが WiFiのデバイスを認識しません

 Bluetoothは問題無く使える。
 hp ProBook 430 G3 N6P79AVに内蔵していた物。

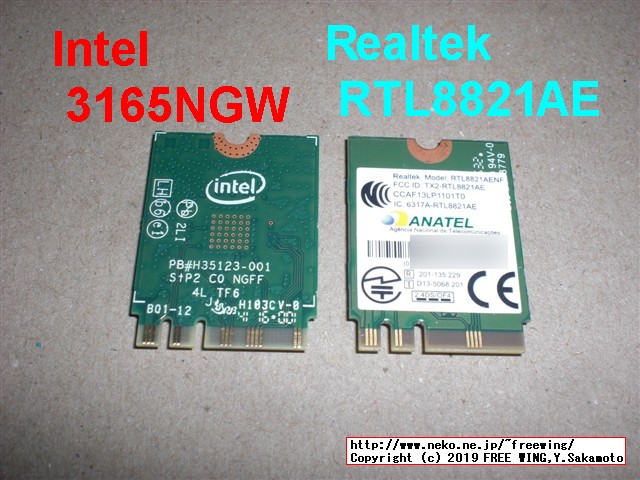

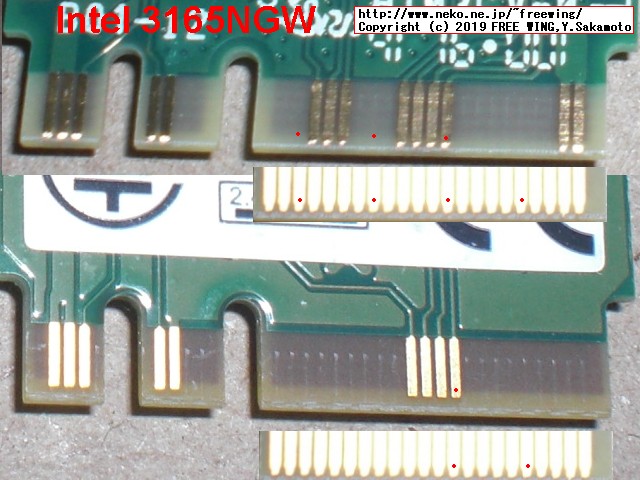

・Intel 3165NGWは Jetson Nanoが WiFiのデバイスを認識しません
Intel 3165NGWは Jetson Nanoが WiFiのデバイスを認識しません


・Intel 3165NGWは Jetson Nanoが WiFiのデバイスを認識しません
Intel 3165NGWは Jetson Nanoが WiFiのデバイスを認識しません


・Intel 3165NGWは Jetson Nanoが WiFiのデバイスを認識しません
Intel 3165NGWは Jetson Nanoが WiFiのデバイスを認識しません


・Intel 3165NGWは Jetson Nanoが WiFiのデバイスを認識しません
Intel 3165NGWは Jetson Nanoが WiFiのデバイスを認識しません


・Intel 3165NGWは Jetson Nanoが WiFiのデバイスを認識しません
Intel 3165NGWは Jetson Nanoが WiFiのデバイスを認識しません

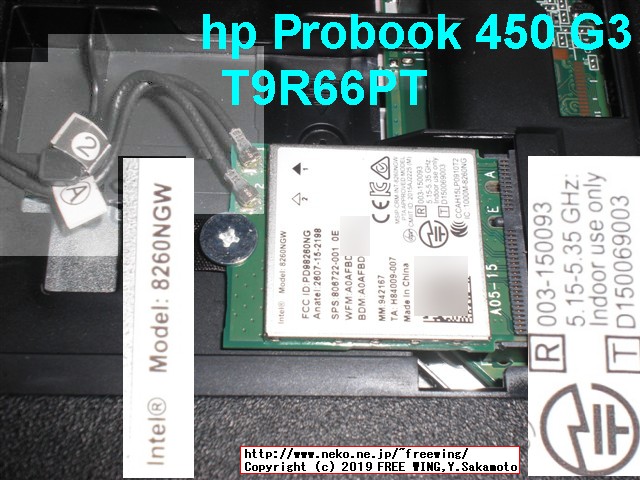

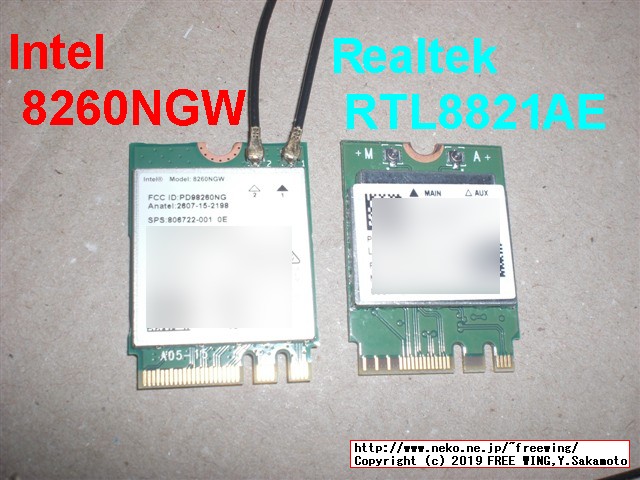

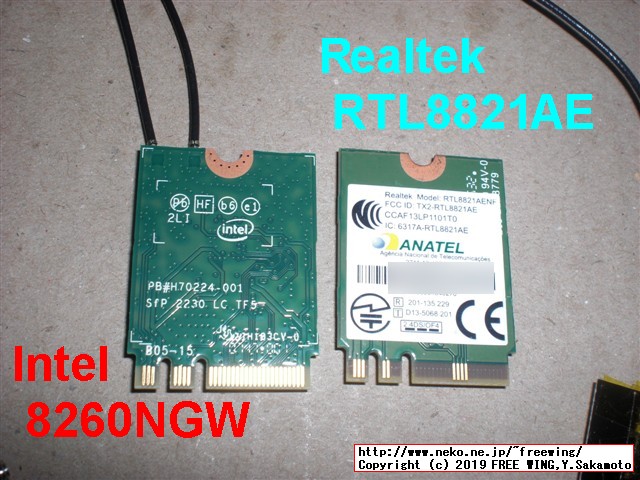

● Intel 8260NGWは Jetson Nanoが起動しません

 hp Probook 450 G3 T9R66PTに内蔵していた物。

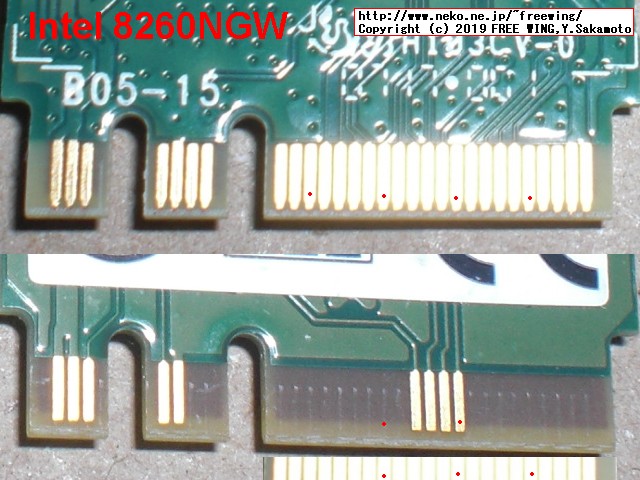

・Intel 8260NGWは Jetson Nanoが起動しません
Intel 8260NGWは Jetson Nanoが起動しません


・Intel 8260NGWは Jetson Nanoが起動しません
Intel 8260NGWは Jetson Nanoが起動しません


・Intel 8260NGWは Jetson Nanoが起動しません
Intel 8260NGWは Jetson Nanoが起動しません


・Intel 8260NGWは Jetson Nanoが起動しません
Intel 8260NGWは Jetson Nanoが起動しません




● 開発者キットに NGFF M.2の WiFi Bluetoothのコンボカードを増設する!

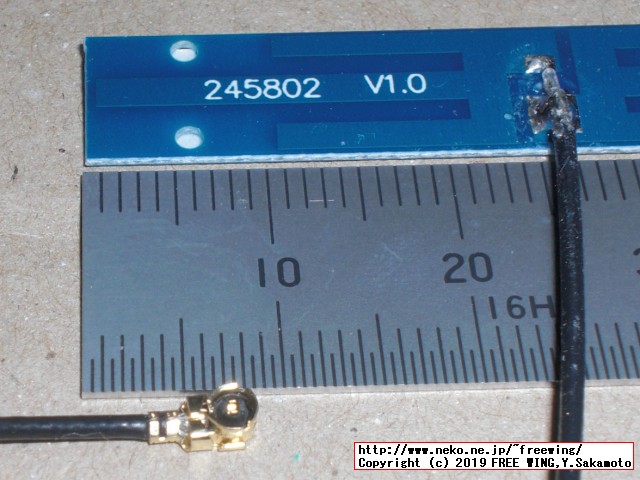

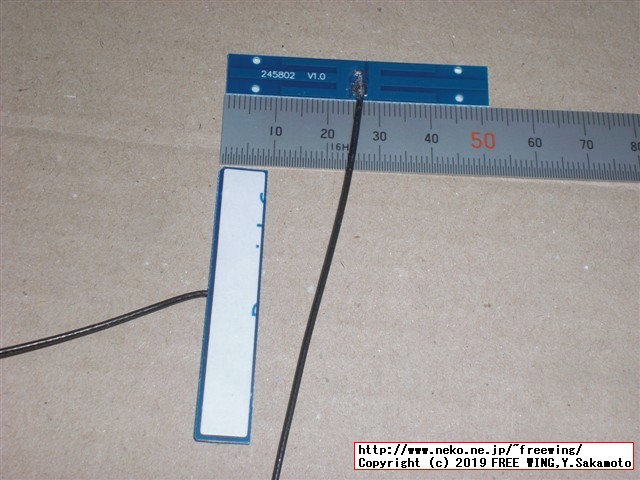

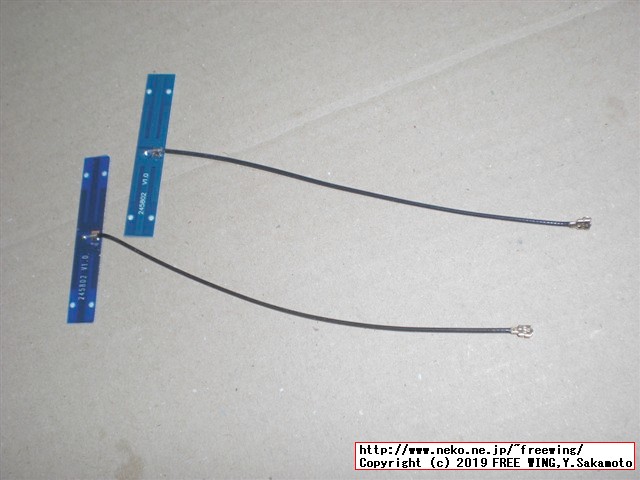

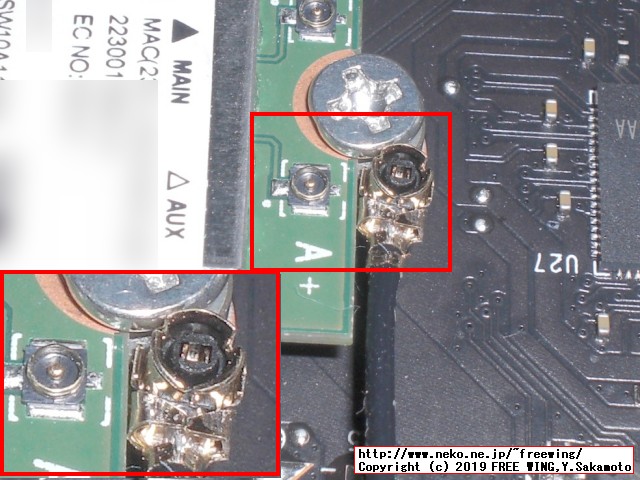

 NGFF M.2の WiFi Bluetoothのコンボカード用に間違えて IPEXアンテナを買ったのは誰?!
 はい!!まんまと勘違いして間違えました!!

・NGFF M.2の WiFi Bluetoothのコンボカード用に間違えて IPEXアンテナを買ったのは誰?!
NGFF M.2の WiFi Bluetoothのコンボカード用に間違えて IPEXアンテナを買ったのは誰?!


・NGFF M.2の WiFi Bluetoothのコンボカード用に間違えて IPEXアンテナを買ったのは誰?!
NGFF M.2の WiFi Bluetoothのコンボカード用に間違えて IPEXアンテナを買ったのは誰?!


・NGFF M.2の WiFi Bluetoothのコンボカード用に間違えて IPEXアンテナを買ったのは誰?!
NGFF M.2の WiFi Bluetoothのコンボカード用に間違えて IPEXアンテナを買ったのは誰?!


・NGFF M.2の WiFi Bluetoothのコンボカード用に間違えて IPEXアンテナを買ったのは誰?!
NGFF M.2の WiFi Bluetoothのコンボカード用に間違えて IPEXアンテナを買ったのは誰?!

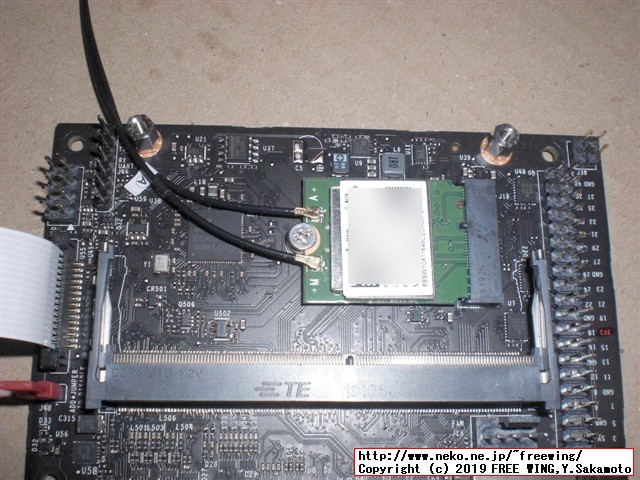

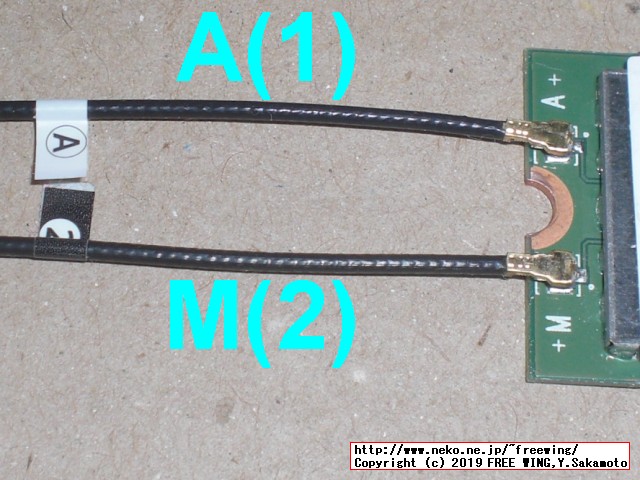

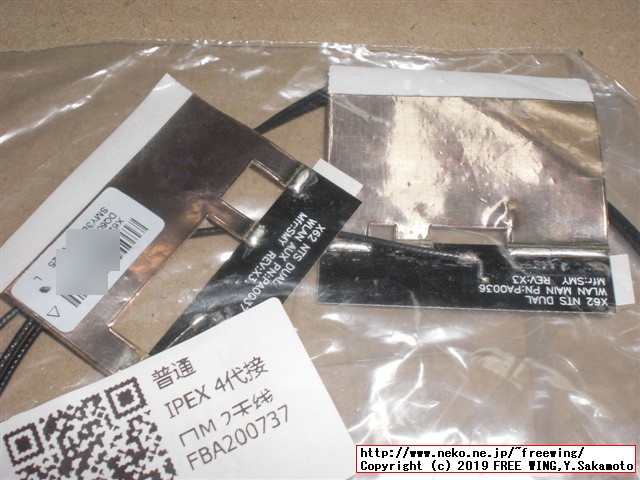

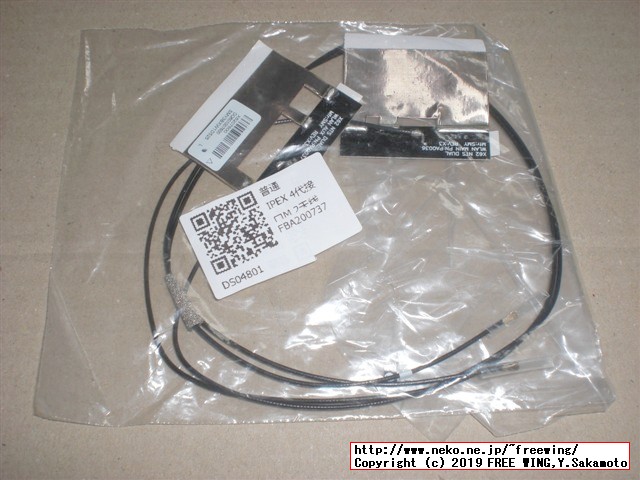

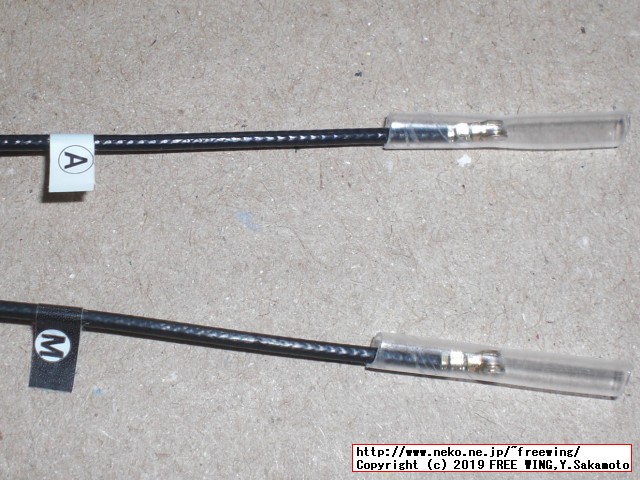

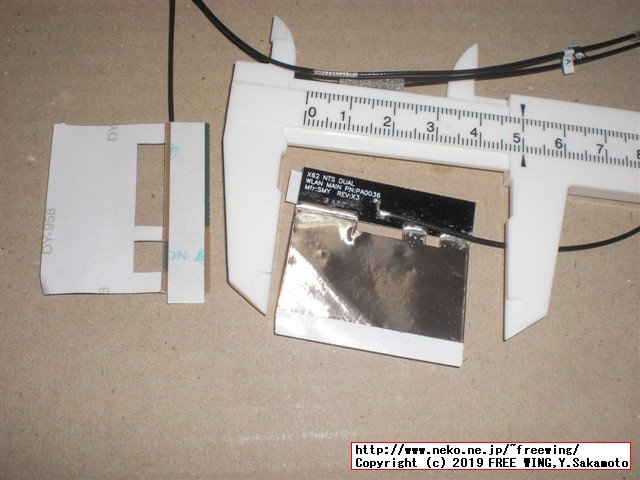

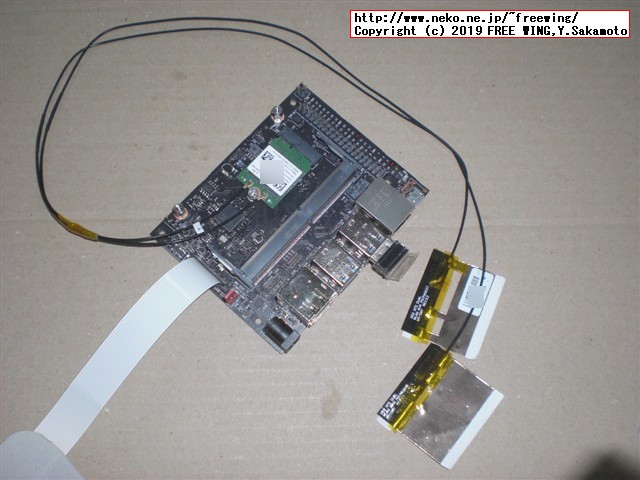

● MHF4コネクタのアンテナを買いなおしました

・MHF4コネクタのアンテナを買いなおしました
MHF4コネクタのアンテナを買いなおしました


・MHF4コネクタのアンテナを買いなおしました
MHF4コネクタのアンテナを買いなおしました


・MHF4コネクタのアンテナを買いなおしました
MHF4コネクタのアンテナを買いなおしました


・MHF4コネクタのアンテナを買いなおしました
MHF4コネクタのアンテナを買いなおしました


・MHF4コネクタのアンテナを買いなおしました
MHF4コネクタのアンテナを買いなおしました


・MHF4コネクタのアンテナを買いなおしました
MHF4コネクタのアンテナを買いなおしました


・MHF4コネクタのアンテナを買いなおしました
MHF4コネクタのアンテナを買いなおしました


・MHF4コネクタのアンテナを買いなおしました
MHF4コネクタのアンテナを買いなおしました

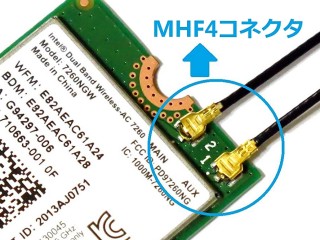

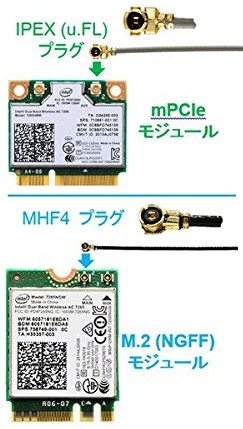

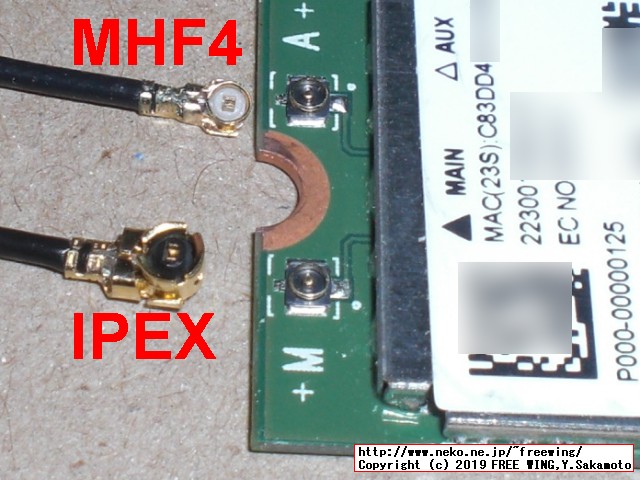

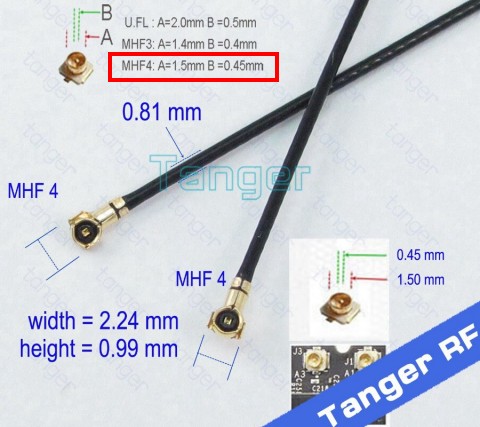

● M.2用 WiFi Bluetoothコンボカードのアンテナコネクタは MHF4

 別途、MHF4コネクタのアンテナが必要です。(IPEX-4 4世代とも言います)
 アンテナが無いと、対向機をすぐ隣に置かないと無線通信が安定しません。
 (ノーマルの IPEX、IPX、U.FLと言われるコネクタとは別物なので注意)

・M.2用 WiFi Bluetoothコンボカードのアンテナコネクタは MHF4
M.2用 WiFi Bluetoothコンボカードのアンテナコネクタは MHF4


・M.2用 WiFi Bluetoothコンボカードのアンテナコネクタは MHF4
M.2用 WiFi Bluetoothコンボカードのアンテナコネクタは MHF4


・M.2用 WiFi Bluetoothコンボカードのアンテナコネクタは MHF4
M.2用 WiFi Bluetoothコンボカードのアンテナコネクタは MHF4


・M.2用 WiFi Bluetoothコンボカードのアンテナコネクタは MHF4
M.2用 WiFi Bluetoothコンボカードのアンテナコネクタは MHF4
