2010/12/04

Intel Atom D525搭載 ベアボーン Foxconn R30-D4 Intel Atom D525搭載 ベアボーン Foxconn R30-D4

(SPDIF出力改造、IrDAの増設、ベンチマーク)

Tags: [ベアボーン], [Windows PC]





● Intel Atom D525搭載 ベアボーン Foxconn R30-D4



FOXCONN R30-D4

本体サイズは95mm(幅) x 316mm(奥行) x 282mm(高)。重さは約3.5kg。電源は150W。

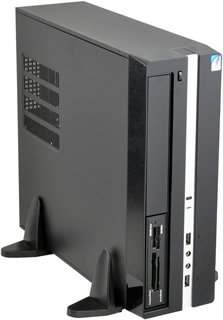

・FOXCONN R30-D4 デュアルコア Intel Atom D525を搭載したMini-ITX ベアボーン
FOXCONN R30-D4 デュアルコア Intel Atom D525を搭載したMini-ITX ベアボーン


・FOXCONN R30-D4 デュアルコア Intel Atom D525を搭載したMini-ITX ベアボーン
FOXCONN R30-D4 デュアルコア Intel Atom D525を搭載したMini-ITX ベアボーン




デュアルコア Intel Atom D525を搭載したMini-ITX ベアボーン
一般的な5.25インチの光学ドライブや3.5インチのHDDを利用可能
大容量150W電源、カードリーダを搭載 R30-D4
私の手持ちの光学ドライブはイジェクトボタンが干渉して取り付けできませんでした。


FOXCONN R30-D4は、Mini-ITXケースにCPU搭載のマザーボードをセットにしたベアボーンシステムです。
Mini-ITX規格としては大容量となる150W電源や、デュアルコアIntel Atom D525搭載のMini-ITXマザーボード、主要メディアに対応したカードリーダを採用しています。高性能で安価なベアボーンシステムです。

特価1万円で売っていたので思わず買ってしまいました。
これに、オーディオ光出力(S/PDIF出力)と 赤外線通信(IrDA)を増設します。
比較的ファンの音が静かで気になりません。(JBC200C91-330-Bよりは音は大きい)

INTEL NM10 SATA AHCI ICH7R/DH 82801GR/GH


Foxconn - Products Motherboard D52S


BIOSは必ずアップデートする事(アップデート前は Windowsの動作が不安定でした。)
Foxconn D52S Motherboards : Atom CPU onboard : Motherboards BIOS : BIOS File Submitted: 09/07/10
Type: Motherboards BIOS File Size: 638KB
Version: 962F1P05 Updated: 09/07/10
Description: Patch cpu Temp.
Download: 962F1P05.zip

別の直リンク Foxconn D525 D52S BIOS 9/7/2010 962F1P05.zip

マニュアルPDF Foxconn D525 D52S English Manual D52S&D42S-Manual-En-V1.0.pdf.zip


FOXCONNベアボーン R30-D4

インテルR NM10 Express チップセット - 概要

●Intel Chipset Device Software
Chipset: Intel Chipset Device Software for Intel Desktop Boards INF_allOS_9.1.2.1008_PV.exe

●インテル グラフィックス・メディア・アクセラレーター・ドライバー
GFX_XP32_14.37.50.4.5260_PV_Intel.exe

F6 インストール用 32 ビット・インテルR ラピッド・ストレージ・テクノロジー・ドライバー・ファイル f6flpy96x86.zip


●Realtek Audio / Lan Driver
Windows 2000 Windows XP/2003(32/64 bits) Driver only (ZIP file) R2.57 2011/1/28
Windows 2000 Windows XP/2003(32/64 bits) Driver only (ZIP file) R2.74 2014/5/14
Realtek [High Definition Audio Codecs]
ALC662

WinXP and WinServer 2003 Driver 5.719 2010/10/21
WinXP 32/64 and Win2K Auto installation Program (SID:1492533) 5.719 2012/7/19
Realtek [10/100M Fast Ethernet][PCI]
RTL8100B(L)/RTL8100C(L)/RTL8101L/RTL8139C(L)/RTL8139C(L)+/RTL8139D(L)/RTL8100(L)/RTL8130/RTL8139B(L)

WinXP and WinServer 2003 Driver 5.780 2011/1/24
WinXP and Server 2003 Auto Installation Program (SID:1682952) 5.826 2014/9/24
Realtek [10/100M Fast Ethernet][PCI Express]
RTL8100E/RTL8101E/RTL8102E-GR/RTL8103E(L)/RTL8102E(L)/RTL8101E/RTL8103T/RTL8401/RTL8401P/RTL8105E

WinXP and WinServer 2003 Driver 5.780 2011/1/24
WinXP and Server 2003 Auto Installation Program (SID:1682952) 5.826 2014/9/24
Realtek [1000M Gigabit Ethernet][PCI Express]
RTL8111B/RTL8168B/RTL8111/RTL8168/RTL8111C/RTL8111CP/RTL8111D(L)/RTL8168C/RTL8111DP/RTL8111E




●光デジタルオーディオ出力追加改造
もともと端子があるので追加が楽です。

●東芝の TOSLINK TOTX178を使います。
オーディオ光デジタル出力はバッチリ動いてます。

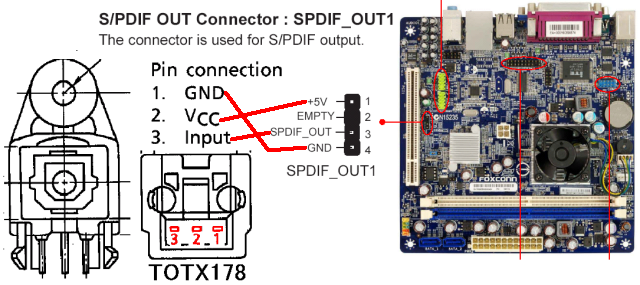

・オーディオ光出力(S/PDIF出力)の配線図
オーディオ光出力(S/PDIF出力)の配線図

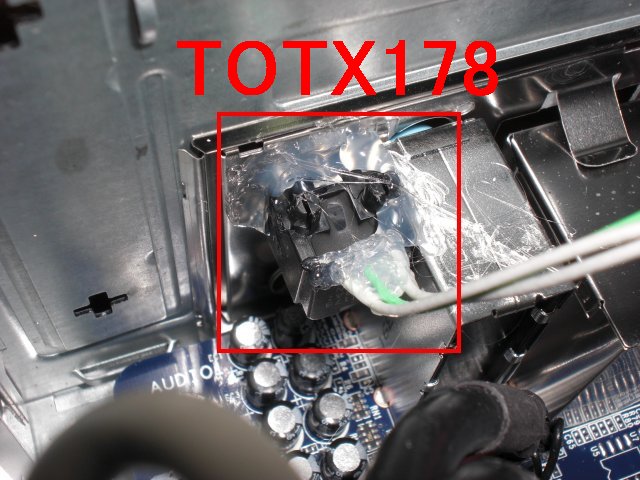

・東芝の TOSLINK TOTX178を使います
東芝の TOSLINK TOTX178を使います



●赤外線通信 IrDA追加改造

●10年前に購入した ASUSの IrDAモジュールを使います。
なんとなく通信してるようですが、携帯電話とうまく通信できませんでした。(実質使用できない状態)

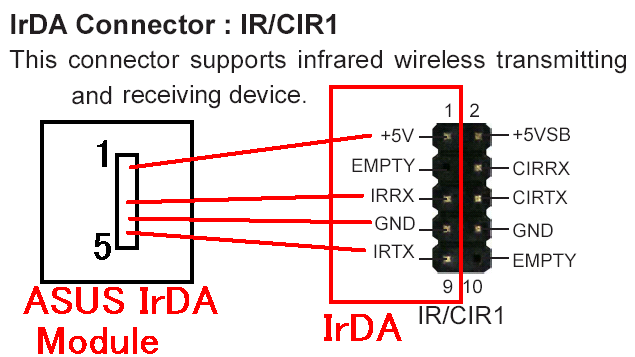

・赤外線通信(IrDA)の配線図
赤外線通信(IrDA)の配線図

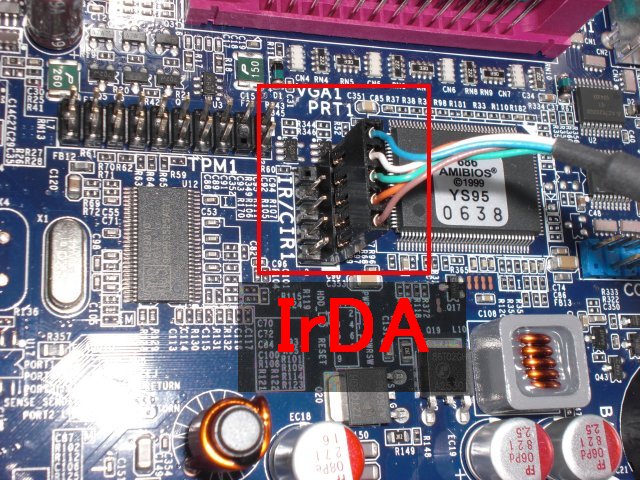

・ASUSの IrDAモジュールを使います
ASUSの IrDAモジュールを使います

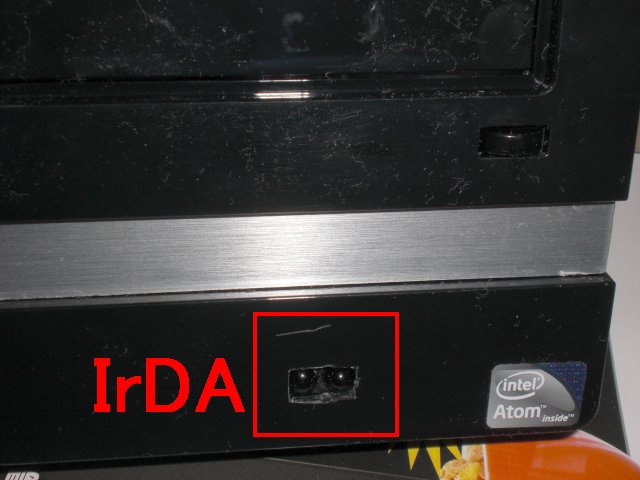

・ASUSの IrDAモジュールを使います
ASUSの IrDAモジュールを使います

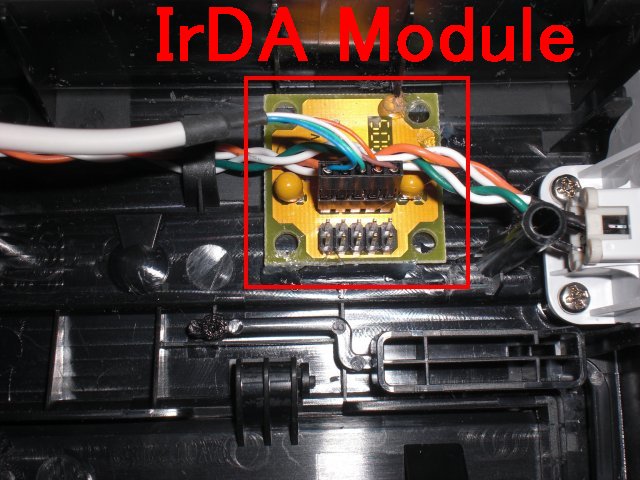

・ASUSの IrDAモジュールを使います
ASUSの IrDAモジュールを使います




R30-D4製品詳細
型番 R30-D4
ケースサイズ 95mm(幅) x 316mm(奥行) x 282mm(高)
重さ 約3.5kg
MB形状 Mini-ITX
5.25インチベイ 1
3.5インチベイ 0(カードリーダ専有)
3.5インチシャドウベイ 1
拡張スロット 1(ロープロファイル)
搭載電源 150W
搭載カードリーダ CFスロット、SmartMediaスロット
MS/MS Duoスロット、SD/MMCスロット
フロントポート USB 2.0/1.1×2、Audio in/out×1(HD Audio)
搭載マザーボード D52S
CPU Intel Atom D525
チップセット Intel NM10
メモリ メモリスロット 2
メモリ規格 DDR2 800/667MHz
メモリ最大容量 4GB
デュアルチャンネル 非対応
オーディオ サウンドチップ Realtek ALC662
オーディオ規格 5.1ch HD Audio
オンボードグラフィック Intel GMA 3150 D-sub
LAN チップ Realtek 8111DL
拡張スロット PCI 1
SATA 3Gb/s 実効速度 3Gb/s
Intel NM10チップ 2
USB 2.0/1.1 Intel NM10チップ 最大8(バックパネルコネクタ×4、
内部I/Oコネクタ×4)

内部コネクタ ATX24ピン電源 1
ATX4ピン12V補助電源 1
SATA 3Gb/s 2
USB 2.0/1.1 2
CPUファン 1
システムファン 1
フロントパネル接続 1
フロントオーディオ接続 1
IrDA 1
S/PDIF出力 1
COM 1
INTR 1
TPM 1
クリアCMOSジャンパピン 1
バックパネルコネクタ PS/2キーボード 1
PS/2マウス 1
シリアル 1
パラレル 1
D-Sub 1
USB 2.0/1.1 4
ギガビットLAN 1
オーディオジャック 3
I/Oコントローラ チップ iTE IT8721F
BIOS AMI BIOS 8Mbitフラッシュ
ACPI、WfM、DMI 2.0
