● Intel NUC Kit NUC8I5BEH BOXNUC8I5BEHの HDMIファームウェアを簡単にアップデートする方法、写真付き解説手順

 Intel NUC NUC8I5BEH Coffee Lake Core i5-8259Uの HDMIファームウェア更新を写真付きで手順を解説します。

NUC8i3BE 用 HDMI ファームウェア・アップデート・ツール
 2021/01現在の最新バージョン: バージョン: 1.78.4.0.3 日付: 2021/01/03


●インテル NUC キット NUC8i5BEHの BIOS画面の入り方

 1) Windows 10 64bitを起動した状態
 2) NUC8ixBE_HDMI_Firmware-Version_1.78.4.0.3.zipをダウンロード
 3) ZIPファイルを解凍
 4) BobcatAuxISPTool.exeを右クリックで「管理者として実行」
 5) 「~~~許可しますか?」の確認ダイアログで「はい」
 6) 右下の「Get FW Version」をクリック
 7) 表示エリアに「v1.77」と出るのを確認(古いのでアップデートが必要)
  ※ 「v1.78」の場合は最新になっているので更新不要

 8) 「Driver File」「Driver File」に何か入力されているのを確認
  (自動的に入力されている内容で大丈夫)
  ※ Intel公式の PDFの説明の内容は誤記があります

 9) 「Extremely important」にチェックが「無い」事を確認
  (通常は元々チェックが無い状態)
 10) 「Start」をクリックする
 11) 「Do you want to update new firmware ?」の確認ダイアログが出るので「OK」をクリック
 12) 完了するまでそのまま正座して待つ(2分程度)
  ※ 絶対に NUC本体や接続しているディスプレイの電源を切ったり、ケーブルを抜いたりしない事!!

 13) 完了すると「ISP completed !」のダイアログが出るので「OK」をクリック
 14) 「再起動」を行なう

 15) BobcatAuxISPTool.exeを右クリックで「管理者として実行」
 16) 「~~~許可しますか?」の確認ダイアログで「はい」
 17) 右下の「Get FW Version」をクリック
 18) 表示エリアに「v1.78」と出るのを確認(最新バージョンに更新されている)

● 1) Windows 10 64bitを起動した状態
● 2) NUC8ixBE_HDMI_Firmware-Version_1.78.4.0.3.zipをダウンロード

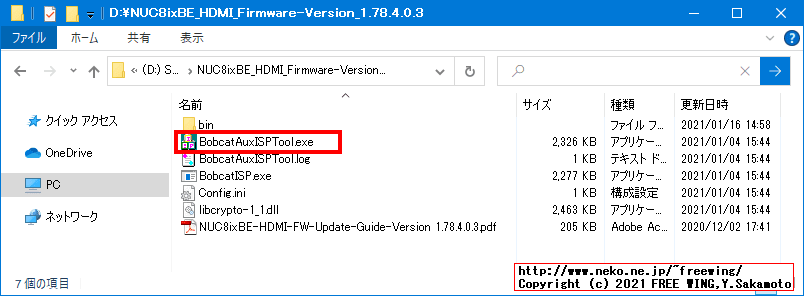

● 3) ZIPファイルを解凍

・3) ZIPファイルを解凍
3) ZIPファイルを解凍

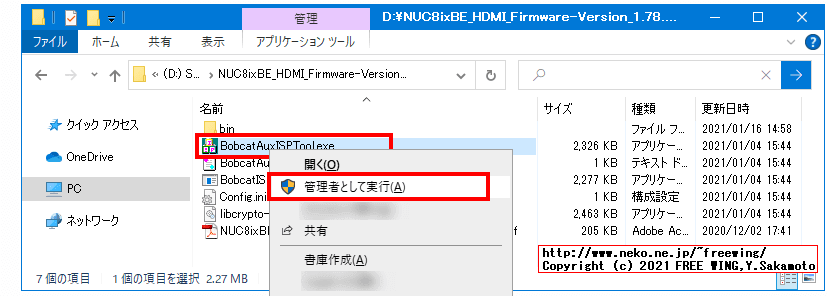

● 4) BobcatAuxISPTool.exeを右クリックで「管理者として実行」

・3) ZIPファイルを解凍
3) ZIPファイルを解凍

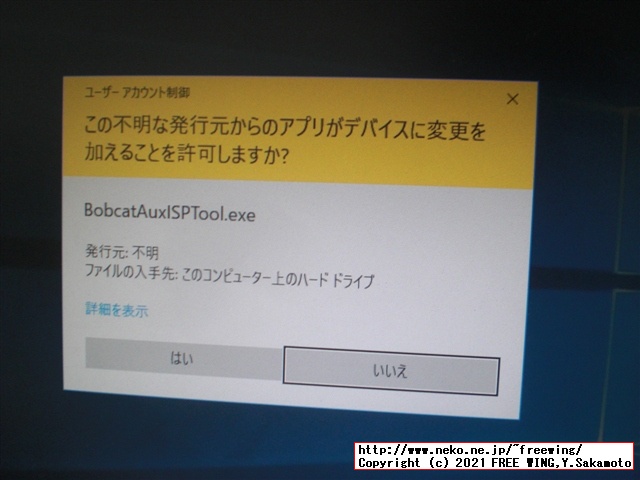

● 5) 「~~~許可しますか?」の確認ダイアログで「はい」

・5) 「~~~許可しますか?」の確認ダイアログで「はい」
5) 「~~~許可しますか?」の確認ダイアログで「はい」

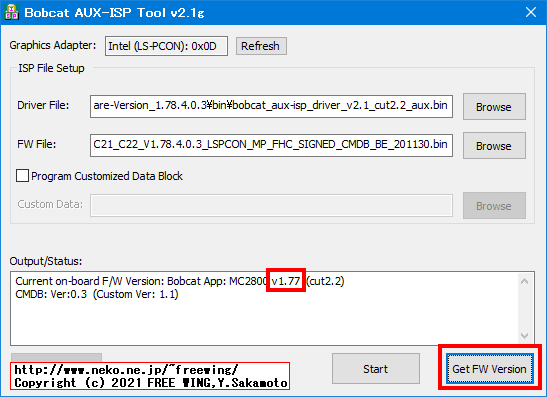

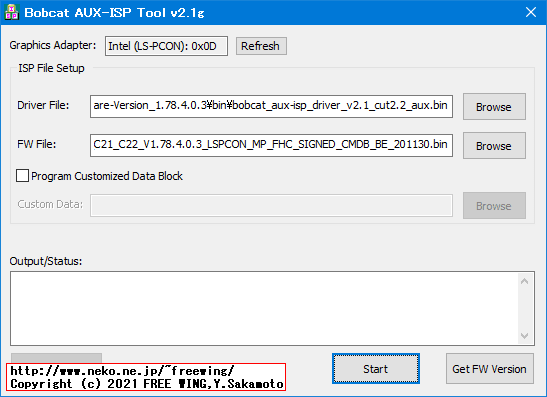

● 6) 右下の「Get FW Version」をクリック
● 7) 表示エリアに「v1.77」と出るのを確認(古いのでアップデートが必要)
6) 右下の「Get FW Version」をクリック


6) 右下の「Get FW Version」をクリック



● 8) 「Driver File」「Driver File」に何か入力されているのを確認
● 9) 「Extremely important」にチェックが「無い」事を確認

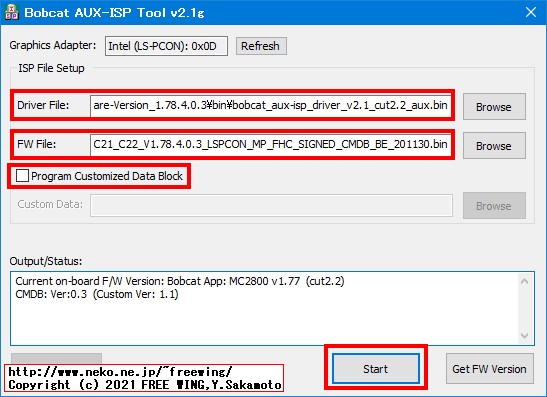

● 10) 「Start」をクリックする
10) 「Start」をクリックする

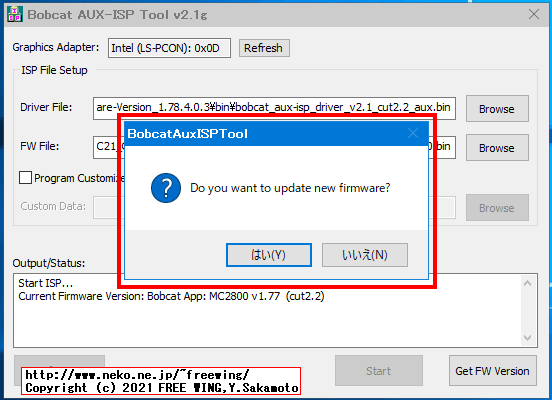

● 11) 「Do you want to update new firmware ?」の確認ダイアログが出るので「OK」をクリック
11) 「Do you want to update new firmware ?」の確認ダイアログが出るので「OK」をクリック

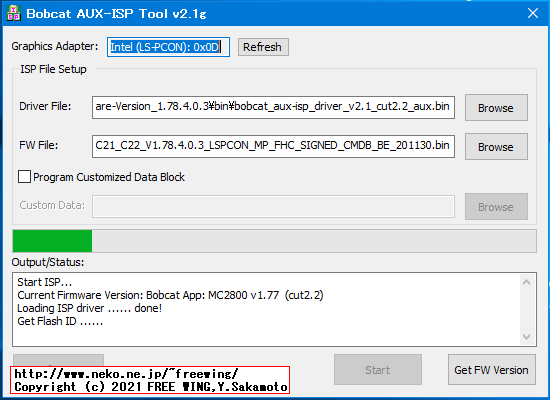

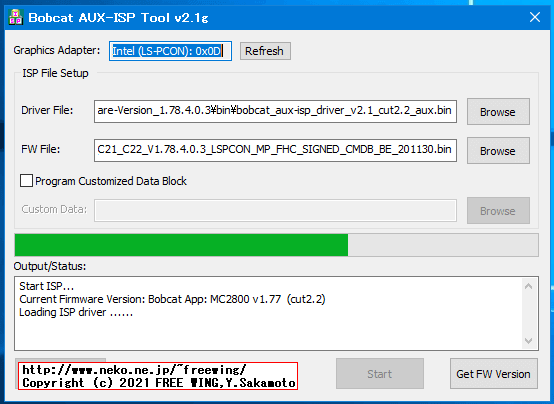

● 12) 完了するまでそのまま正座して待つ(2分程度)
12) 完了するまでそのまま正座して待つ(2分程度)


12) 完了するまでそのまま正座して待つ(2分程度)

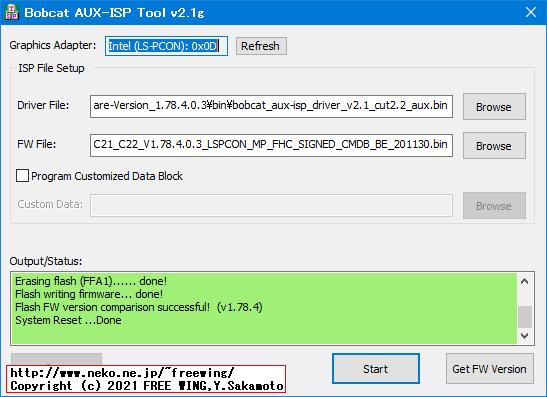

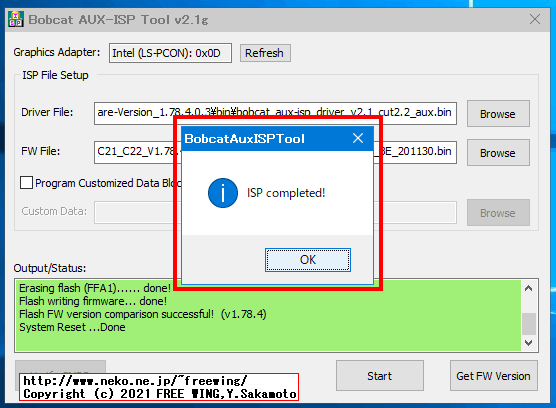

● 13) 完了すると「ISP completed !」のダイアログが出るので「OK」をクリック
・13) 完了すると「ISP completed !」のダイアログが出るので「OK」をクリック
13) 完了すると「ISP completed !」のダイアログが出るので「OK」をクリック


・13) 完了すると「ISP completed !」のダイアログが出るので「OK」をクリック
13) 完了すると「ISP completed !」のダイアログが出るので「OK」をクリック



● 14) 「再起動」を行なう

● 15) BobcatAuxISPTool.exeを右クリックで「管理者として実行」

● 16) 「~~~許可しますか?」の確認ダイアログで「はい」

● 17) 右下の「Get FW Version」をクリック

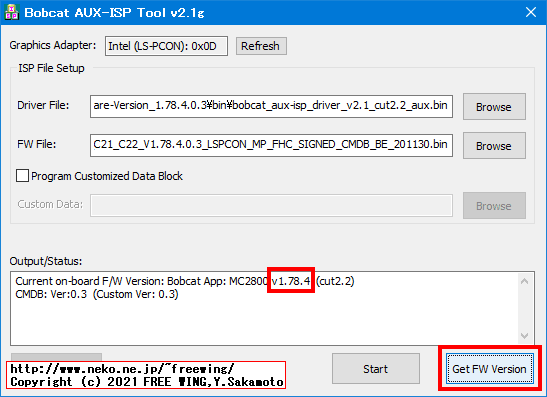

● 18) 表示エリアに「v1.78」と出るのを確認(最新バージョンに更新されている)
・18) 表示エリアに「v1.78」と出るのを確認(最新バージョンに更新されている)
18) 表示エリアに「v1.78」と出るのを確認(最新バージョンに更新されている)
