[NEW] 2019/06/20

CFD販売の M.2 SSD PG2VNは放熱板とコントローラ ICとが密着していない問題 CFD販売の M.2 SSD PG2VNは放熱板とコントローラ ICとが密着していない問題

(CFD販売の M.2 SSD PG2VNのヒートシンク問題について考える。設計不良なのでしょうか?)

Tags: [パソコン周辺機器], [通信販売], [SSD、HDD、DVD]





● CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VN

 インテルの NUCキット NUC8i5BEHを購入したので M.2の SSDも購入しました。

[NEW] 2019/06/20
Intel NUC Kit NUC8I5BEH BOXNUC8I5BEHを買ってみた、Coffee Lake Core i5-8259U搭載
Intel NUC Kit NUC8I5BEH BOXNUC8I5BEHを買ってみた、Coffee Lake Core i5-8259U搭載

  Intel NUC NUC8I5BEH Coffee Lake Core i5-8259U搭載、HDD、M2 SSD搭載可能で超高速 CPU

CFD PG2VN シリーズ M.2接続 SSD

 Phison製ハイエンドコントローラ E12と3D TLC(BiCS3)を採用
 コントローラ Phison PS5012-E12-27
 DRAMキャッシュ有り SK Hynix H5AN4G8NBJR DDR4 SDRAM 4Gbit 512MB Cahce
 Flashメモリ TABBG55A1V 3D TLC NAND 2個 = 512GB
 Toshiba Gen3 BiCS 3D 64層 TLC NAND FLASH
 ファームウェアバージョン ECFM12.2

 なんだ、これって糞 Teamの MP34 512GB SSD TM8FP4512Gにヒートシンク付けただけじゃん。
 しかも CFDブランド(笑)放熱板がコントローラに接触していない糞設計。
■ ヒートシンクの設計について
・PG2VNのヒートシンクとサーマルパッドは、Phison E12コントローラに接しておりません。
「Phison E12コントローラに接しておりません」 = 設計不良ですが不良とは認めません
・Phison E12コントローラの内部には温度センサーがあり、コントローラにサーマルパッドを直接貼り付けると、センサーの精度に影響を与えてしまうためです。
「センサーの精度に影響を与えてしまうため」 = 全くもって意味不明
・PC内部のエアフローを整えて頂くことで、ヒートシンクがNANDフラッシュを中心に高温化の抑制を促し安定動作いたします。
「PC内部のエアフローを整えて頂く」 = 強制空冷して使えよな
※ヒートシンクの熱が放散されるよう、PCケース内のエアフローには十分ご注意ください。
 ※ コントローラの測定温度を表示で 25度低くなる様に誤魔化していると言う報告も有ります。

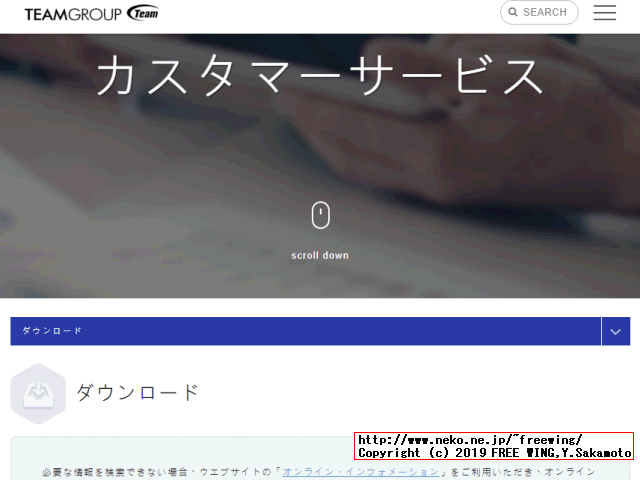

Team Group - MP34 M.2 PCIe SSD

 更に糞 Teamって分かってたら買わなかったヨ。大失敗。

 CFDの製品は本当に安心品質だなぁ!?

 糞 Teamで更に CFDの設計不良って「ダブル役満」の気分。

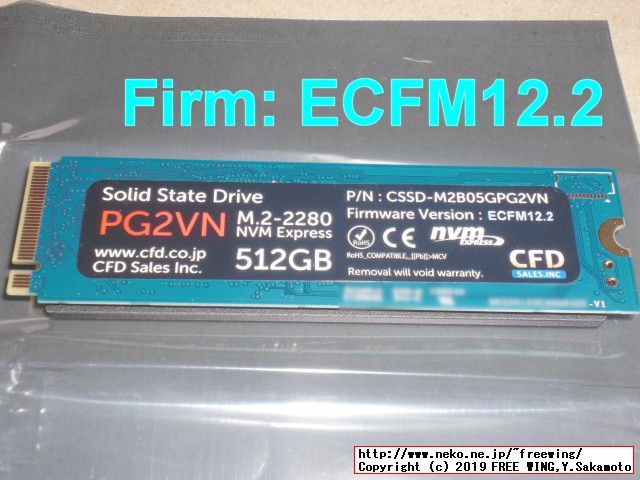

 購入時ファームウェアバージョン: ECFM12.2

 出荷時のファームウェアが最新の改良版の ECFM12.2の場合は SSDコントローラと放熱板の間にスキマが無いと言う情報が有りますが、私の購入した物は ECFM12.2でもスキマが有りました。

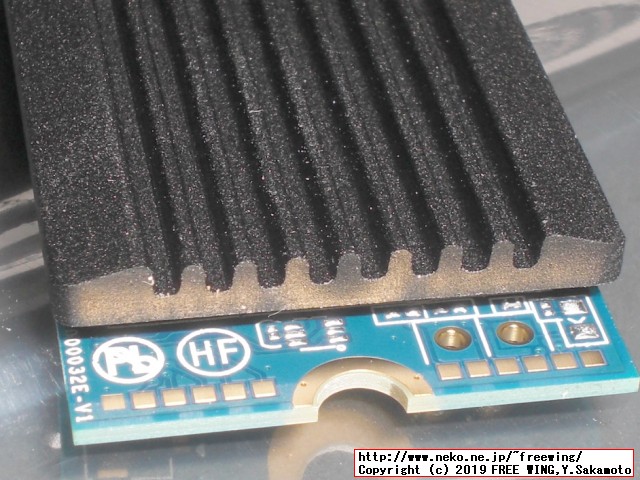

 スキマの確認方法は反対側に光源を置き、SSDの板の横から目視をして、放熱板の接触面と SSDコントローラの間にスキマによる光の線が有るのを確認しました。

 なお、この CFDの M.2 SSDはシリコンパワー SSD 512GB 3D NAND M.2 2280 PCIe3.0×4 NVMe1.3 P34A80シリーズ 5年保証 SP512GBP34A80M28とも同じ物でした。

M.2 SSD NVMe PCIe Gen3x4 P34A80 SP512GBP34A80M28
 Controller: Phison PS5012-E12
 NAND Flash: Toshiba 256Gb 64L 3D TLC
 Sequential Read: 3200 MB/s
 Sequential Write: 3000 MB/s

 更に言えば Phison E12 Engineering Sampleと殆ど同じ。

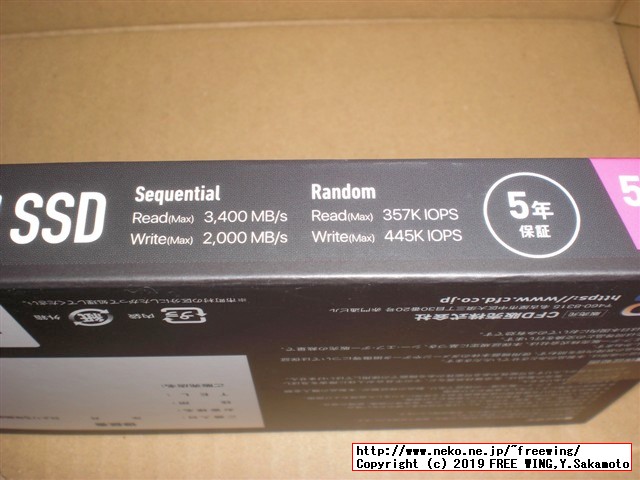

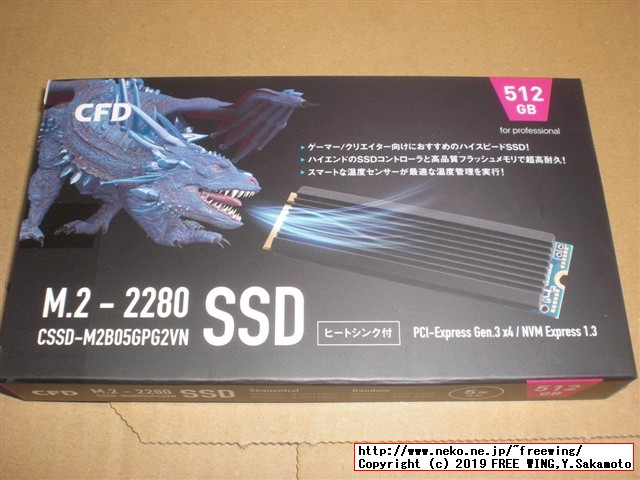

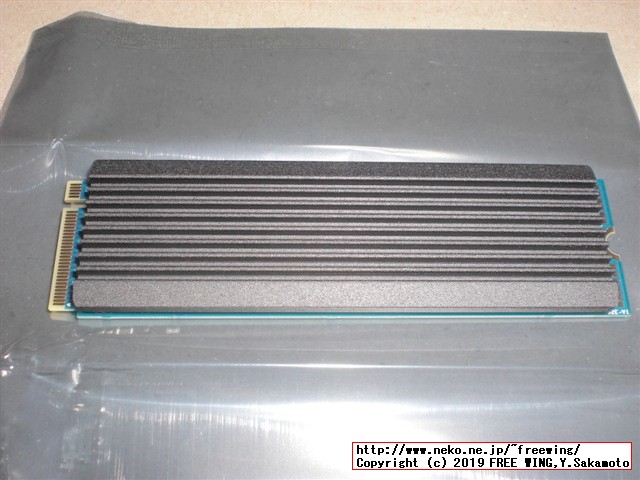

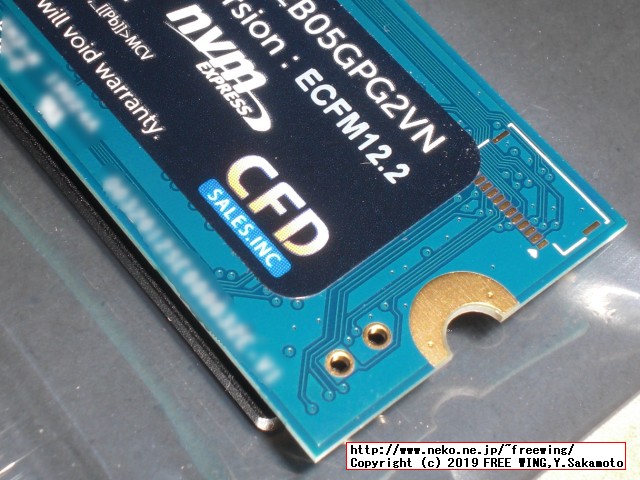

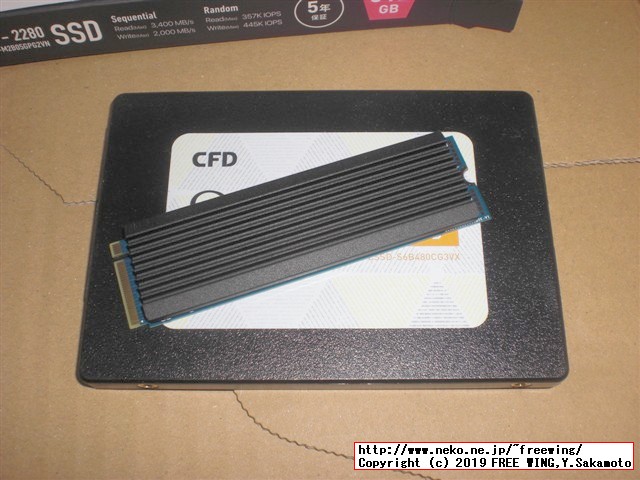

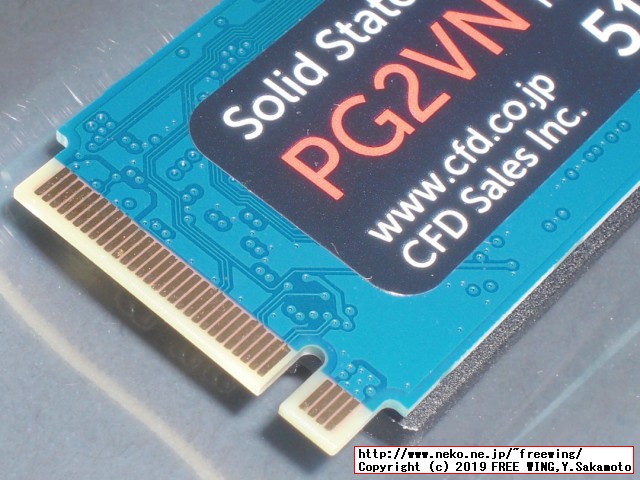

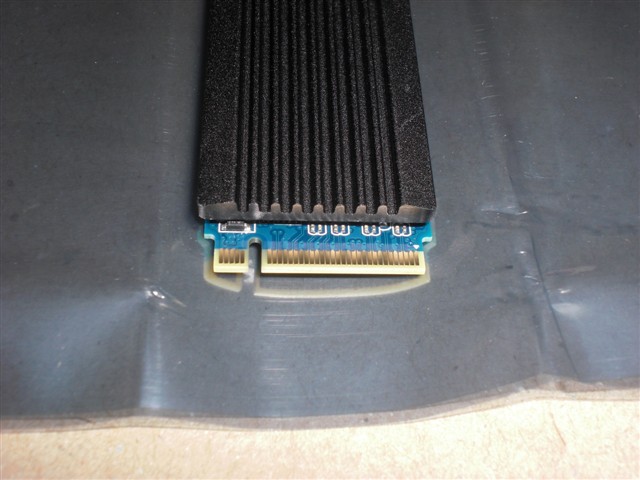

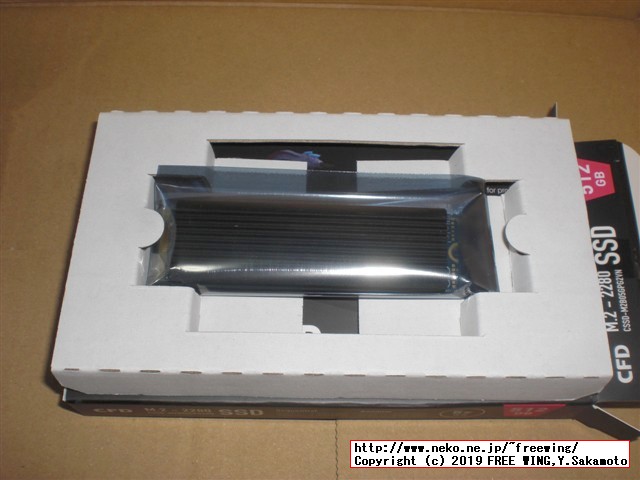

● CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNの写真レビュー

・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNの写真レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNの写真レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNの写真レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNの写真レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNの写真レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNの写真レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNの写真レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNの写真レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNの写真レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNの写真レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNの写真レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNの写真レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNの写真レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNの写真レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNの写真レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNの写真レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNの写真レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNの写真レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNの写真レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNの写真レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNの写真レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNの写真レビュー

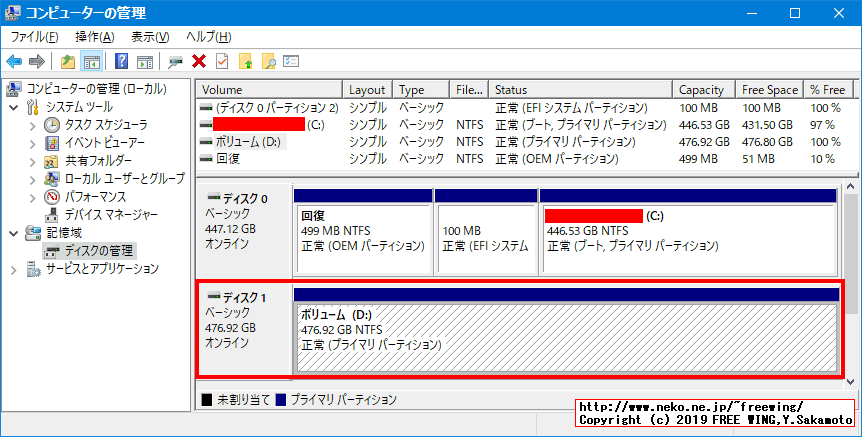

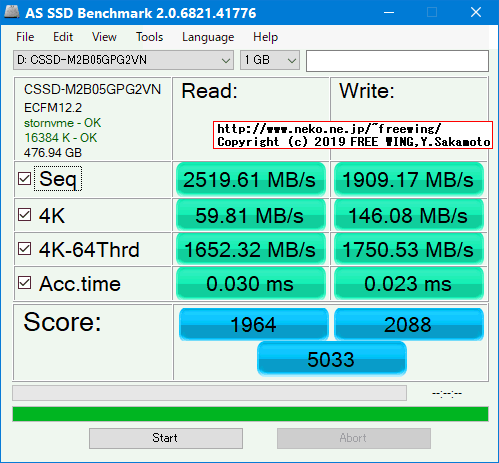

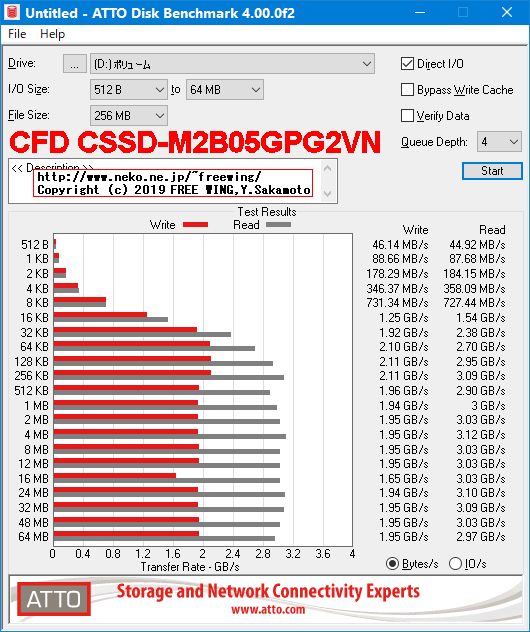

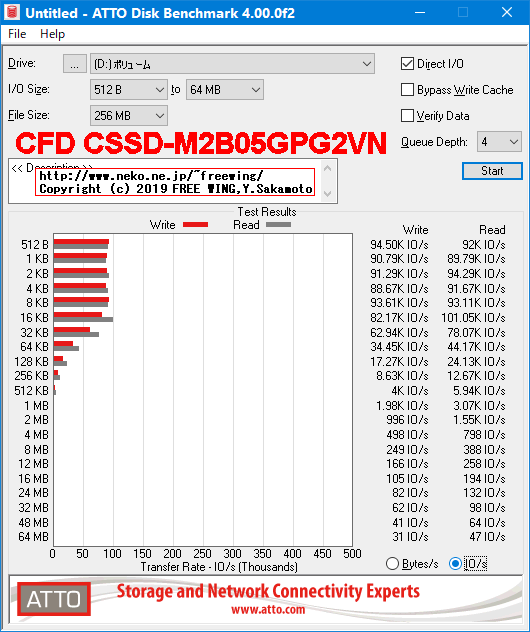

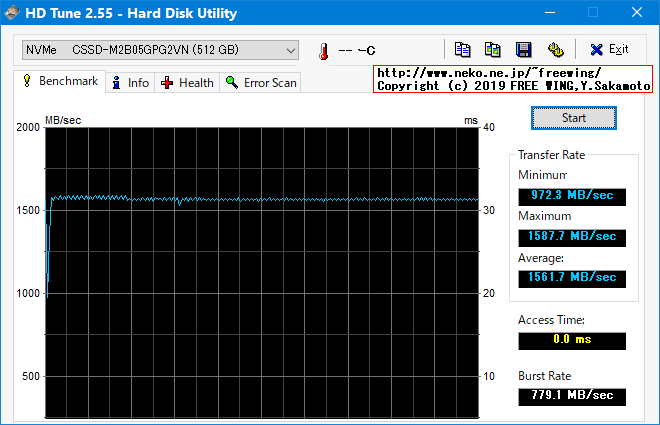

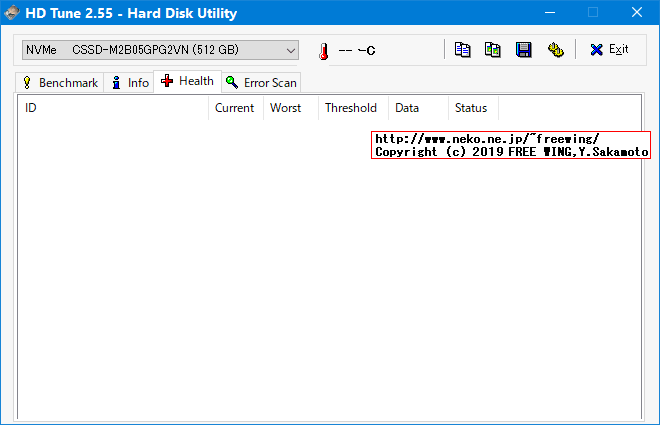

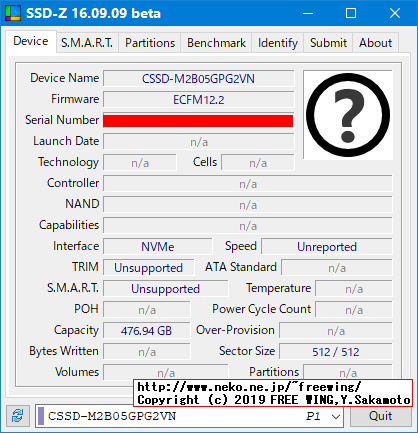

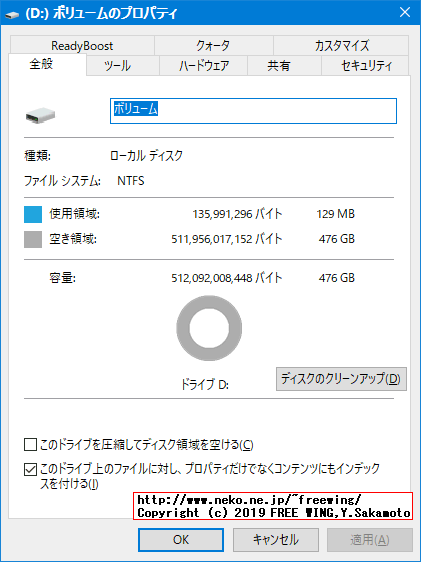

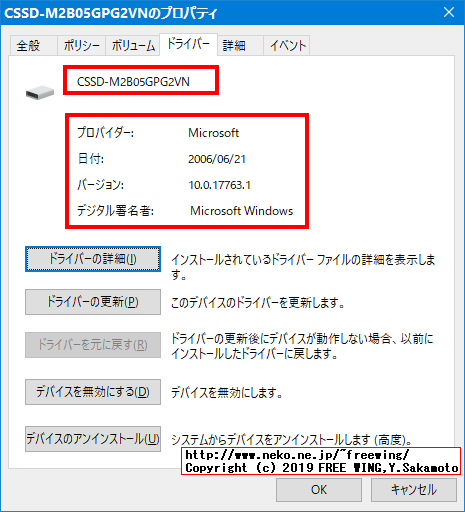

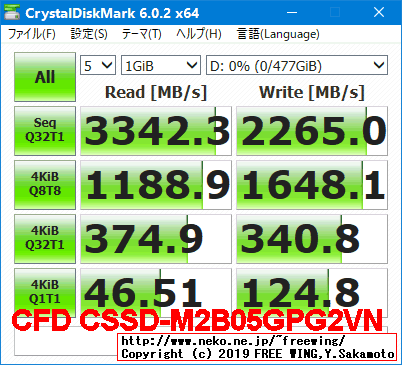

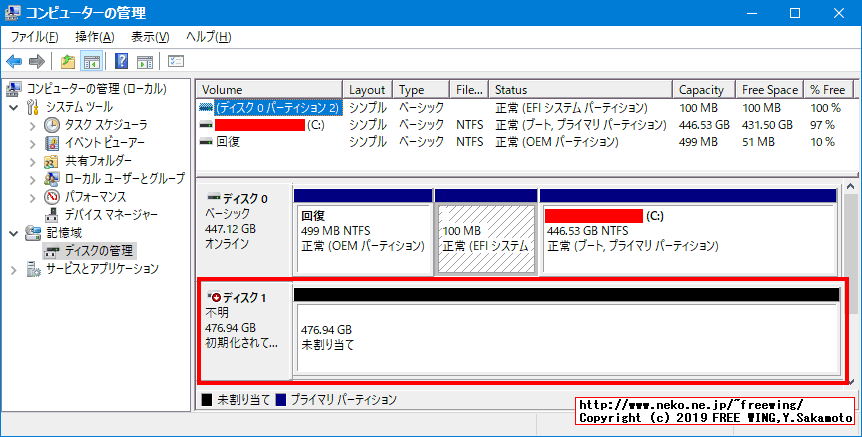

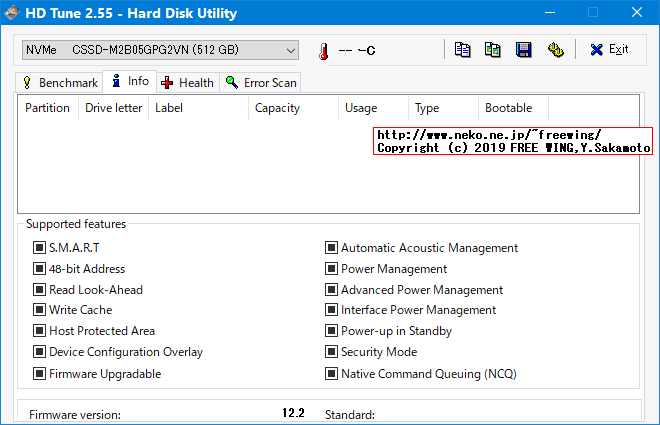

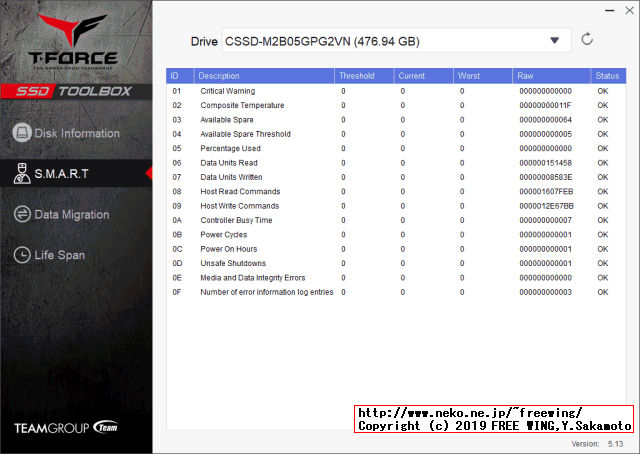

● CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー

・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー

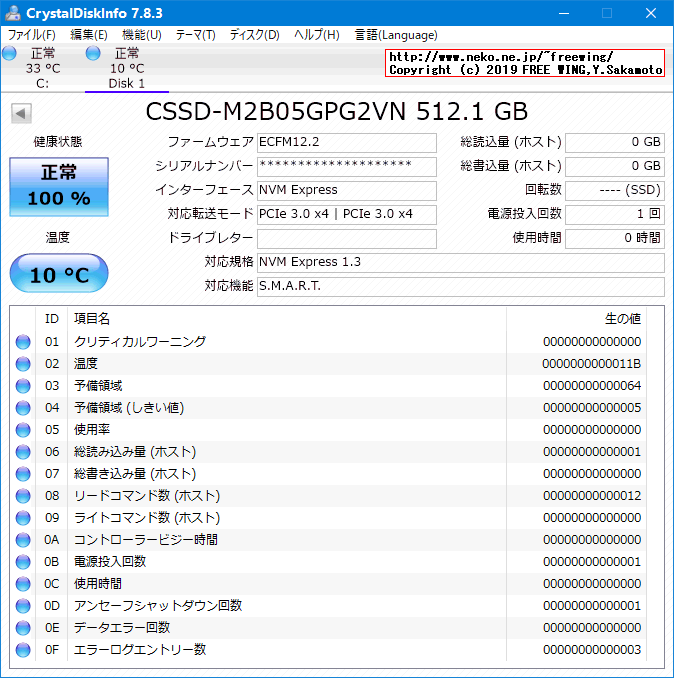

 10度 CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNはインチキ温度測定
 室温が 30度なのに 10度な訳ねーだろ!! CFDのバカ!!

・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー

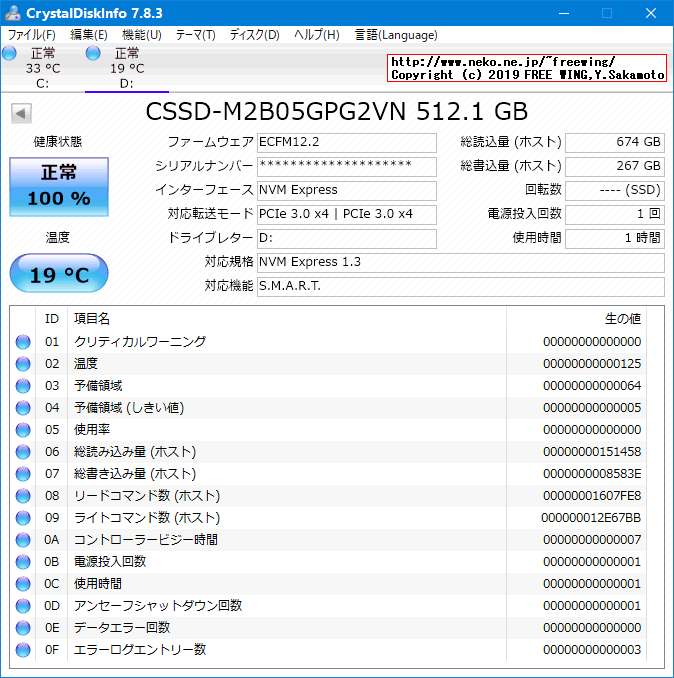

 19度 CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNはインチキ温度測定

・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー



・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー


・CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー
CFD PG2VN シリーズ M.2接続 SSD (512GB) CSSD-M2B05GPG2VNのベンチマーク レビュー




● PC3VNF M.2 SSD NVMe 1.3

 TABBG65AWV 01920 3456352 Toshiba TLC NAND BiCS4
