● Intel NUC NUC8I5BEHが熱暴走する様になったので冷却ファンのホコリを掃除した、NUC定期

　Intel NUC NUC8I5BEH Clean FAN dust for prevent Heat-Up CPU

　2019年 6月に購入で 365日 12時間程度を使用していましたが、M.2 SSDの温度が常に 70度近くになっていました。
　冷却効率が落ちたかな～？と思っていたら、NUCの電源が突然落ちました。

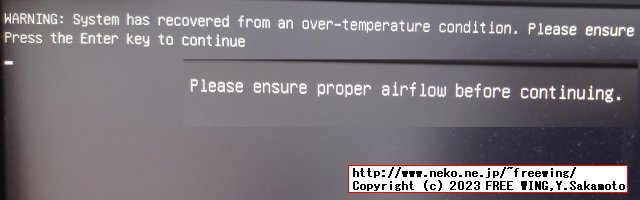

　電源を入れなおすと「CPUの温度が上がりすぎたから電源を切った（意訳）」のメッセージが出ました。
・Intel NUC NUC8I5BEH 「CPUの温度が上がりすぎたから電源を切った（意訳）」

Intel NUC NUC8I5BEH 「CPUの温度が上がりすぎたから電源を切った（意訳）」

　元々、この Intel NUCは長期間使用しているとホコリが詰まり冷却が駄目になる事で有名でした。

　私の場合は丁度 4年で「ギブアップ」となりました。

　分解が面倒なので新しい NUCの購入を考えましたが 2nmプロセスの物が出てくるまで我慢します。

　と言う訳で本体を分解してファンのホコリを掃除します。

　掃除後は M.2 SSDの温度が 30度近くで安定になりました。

● Intel NUC NUC8I5BEHの分解とファンのホコリの掃除の様子

・Intel NUC NUC8I5BEHの分解とファンのホコリの掃除の様子

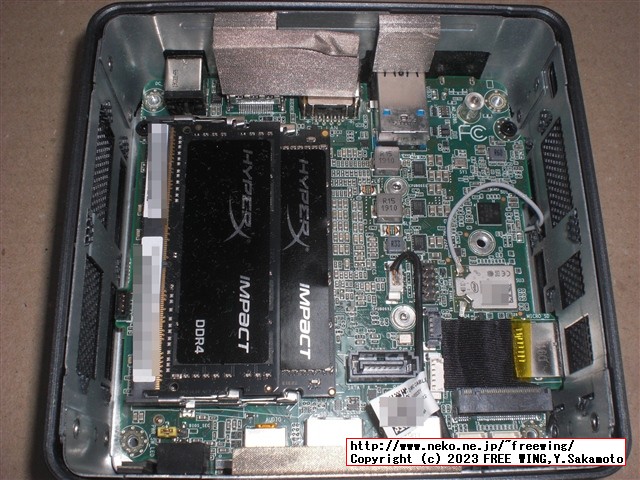

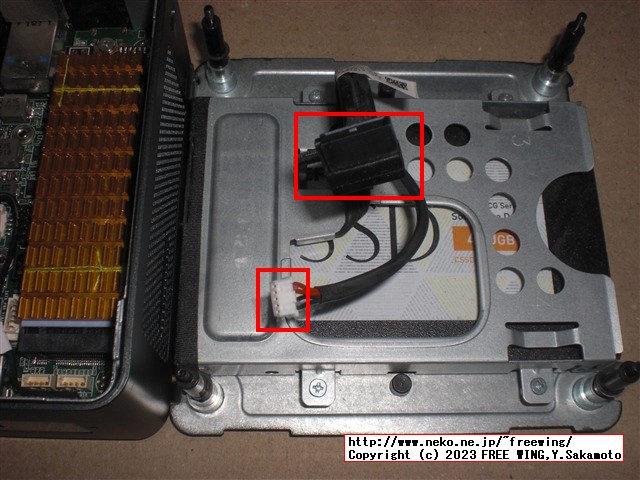

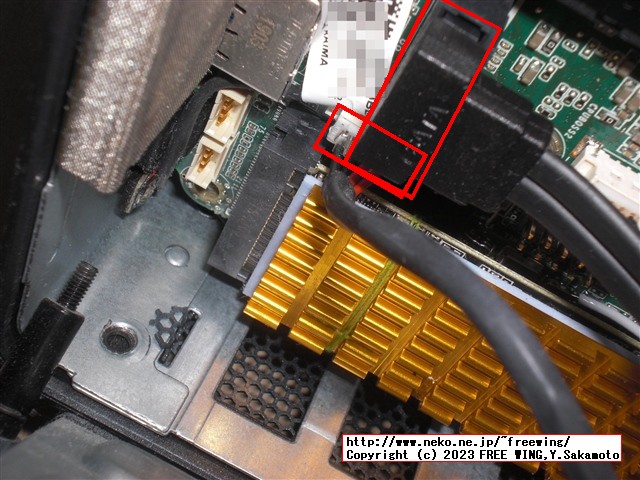

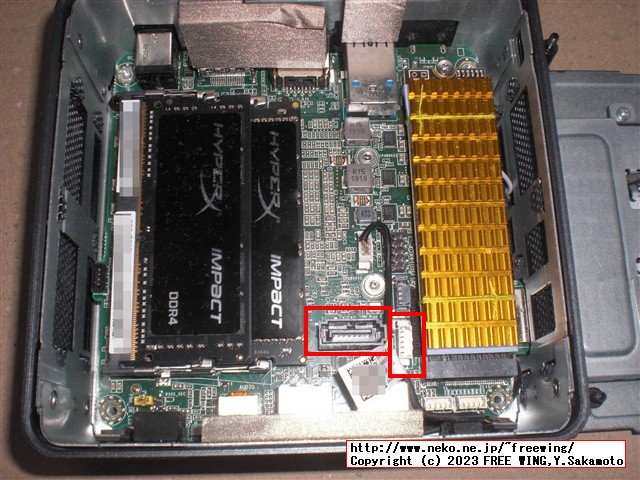

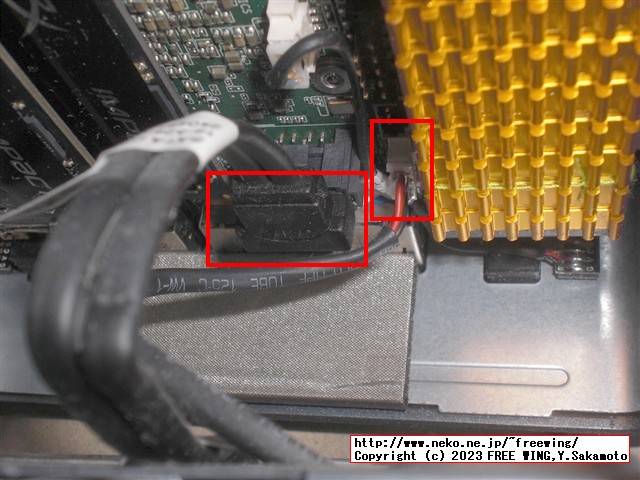

　SATAの信号ケーブルと電源ケーブルを外して裏ブタを取り外します。

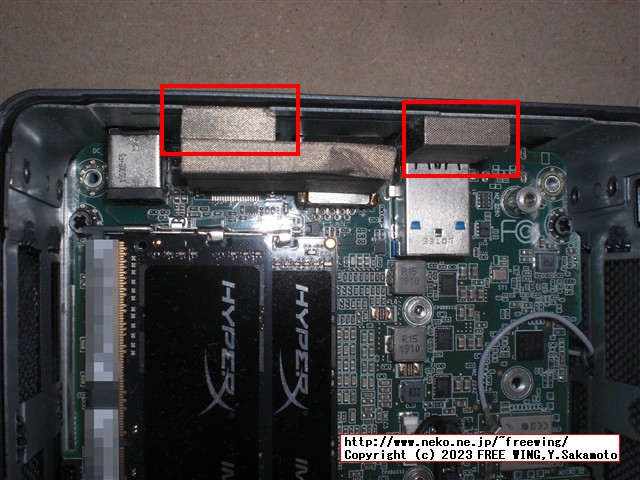

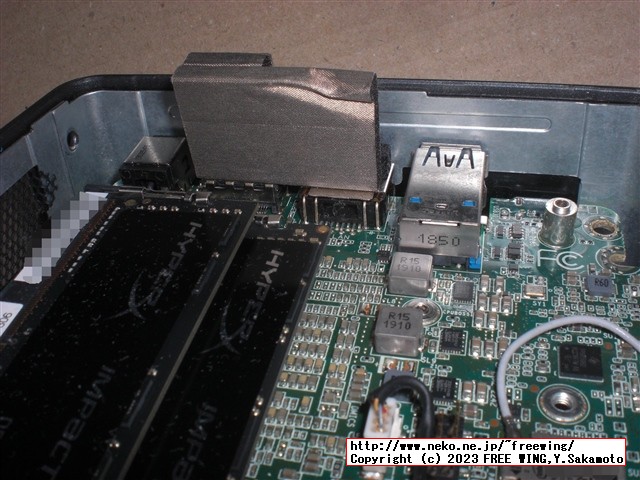

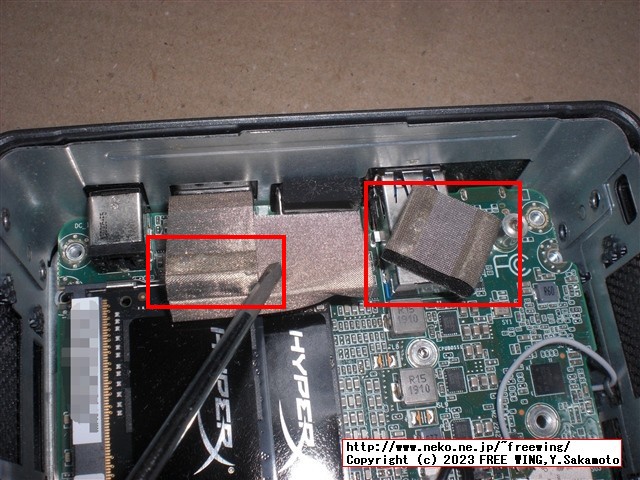

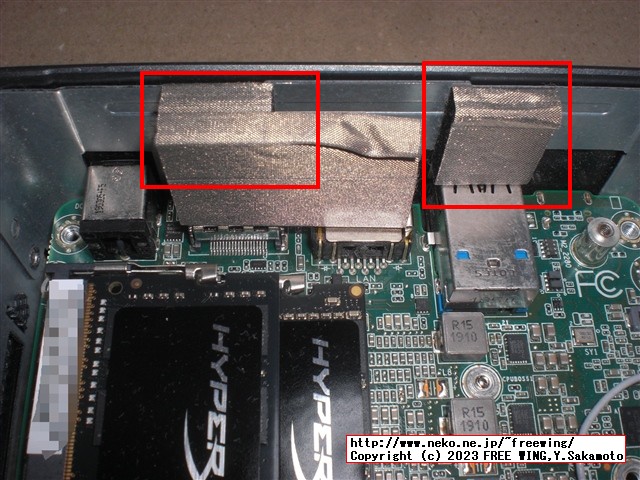

　銀色の導電パッドの粘着を取ります。

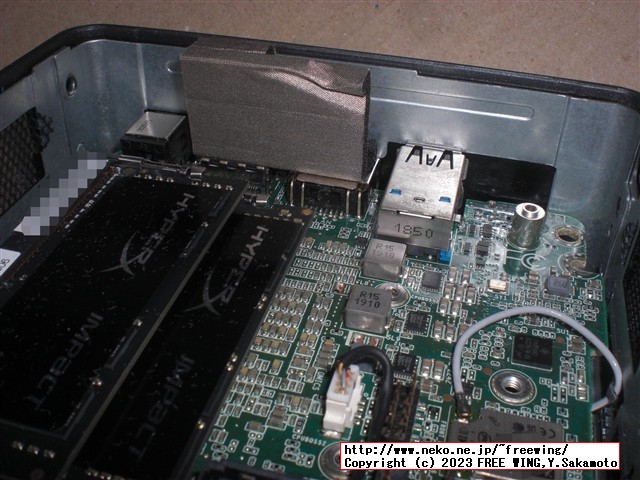

　LANコネクタの穴から LANコネクタを指でずらすと基板をスライドしやすいです。

・Intel NUC NUC8I5BEHの分解とファンのホコリの掃除の様子

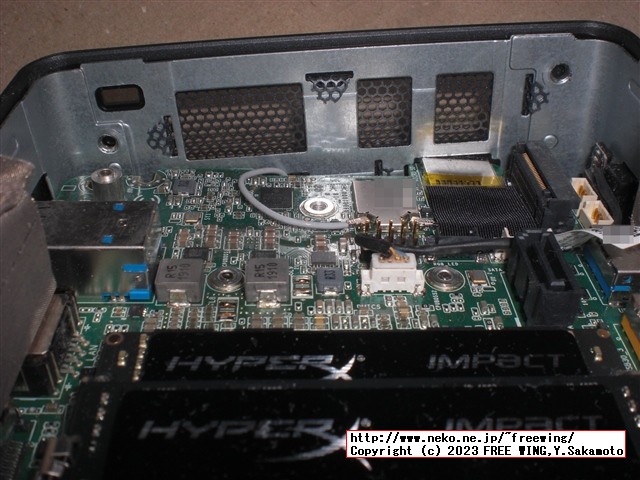

　徐々に基板の後面を斜めになる様にずらしていきます。

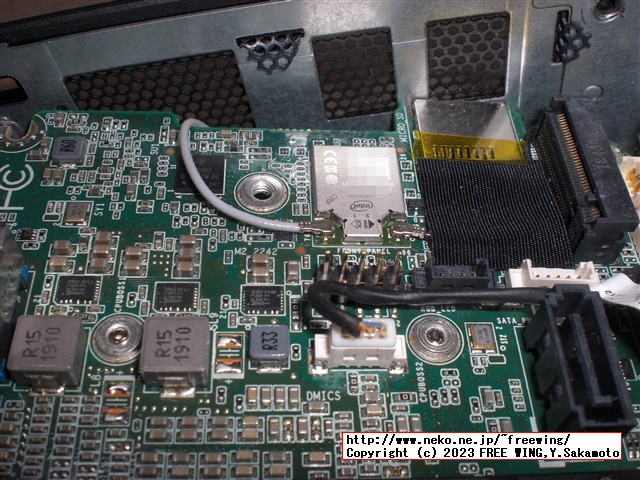

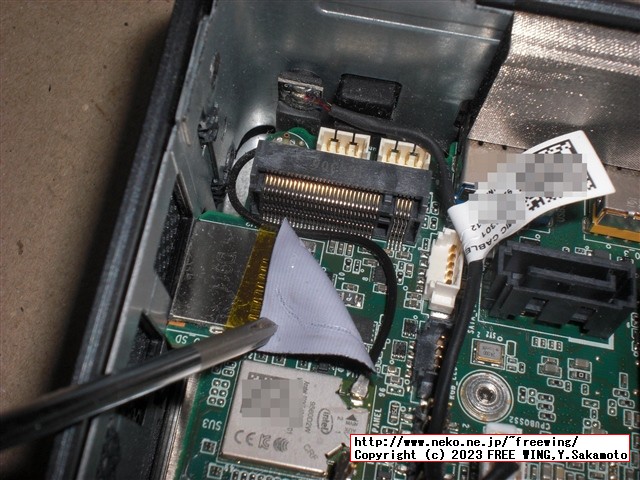

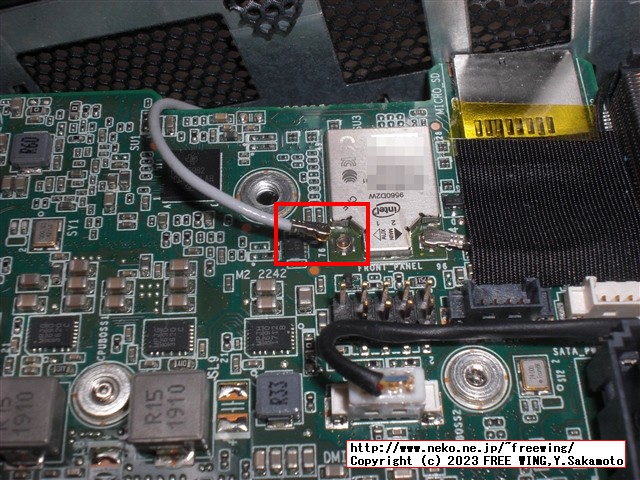

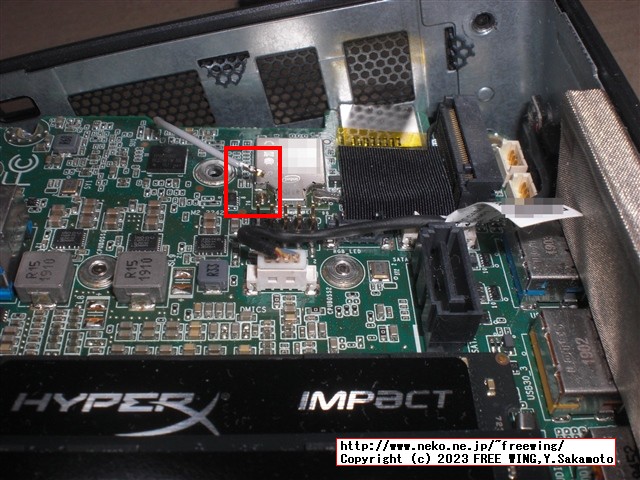

　基板を斜めにずらしている時に、WiFiのアンテナとマイクのコネクタを取り外す事に気が付きました。

　白いのはマイクのコネクタ。

・Intel NUC NUC8I5BEHの分解とファンのホコリの掃除の様子

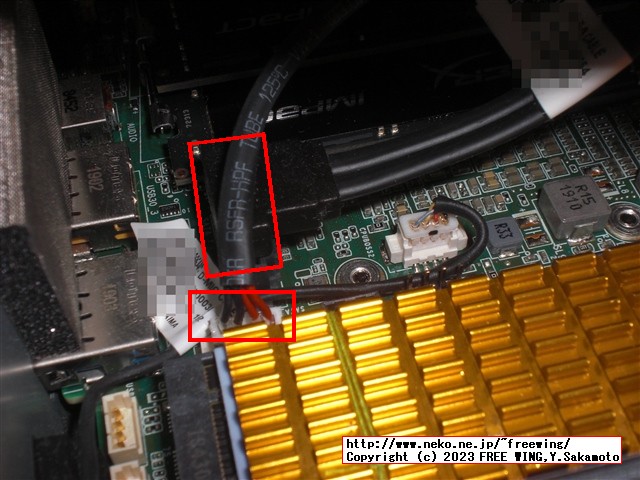

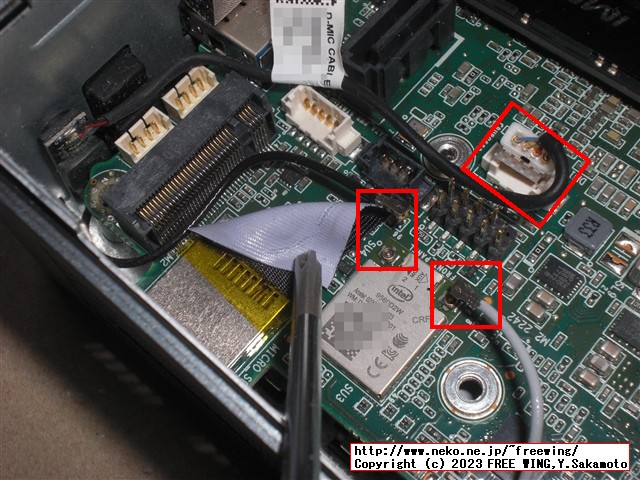

　基板を斜めにずらしている時に、WiFiのアンテナとマイクのコネクタを取り外す事に気が付きました。

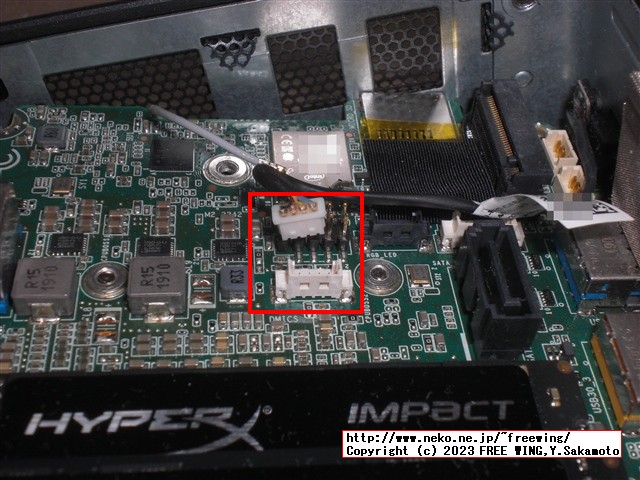

　この 3箇所のコネクタを取り外します。
　（こういうコネクタを破壊しちゃう人は「不向きだな～」と思います）

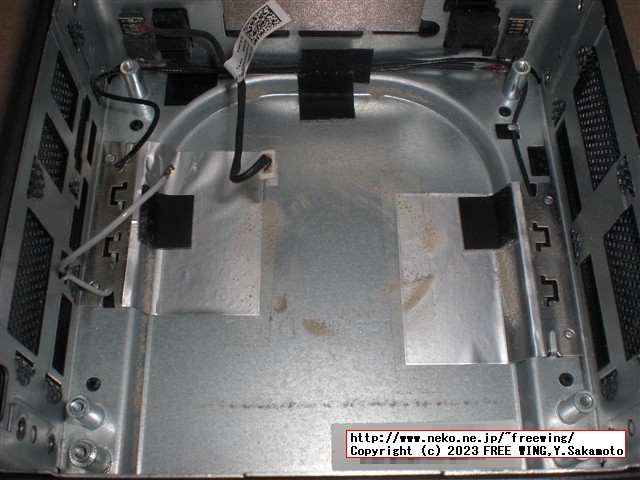

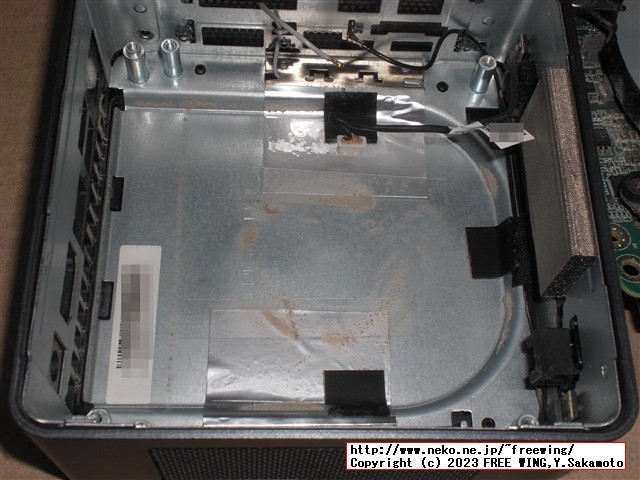

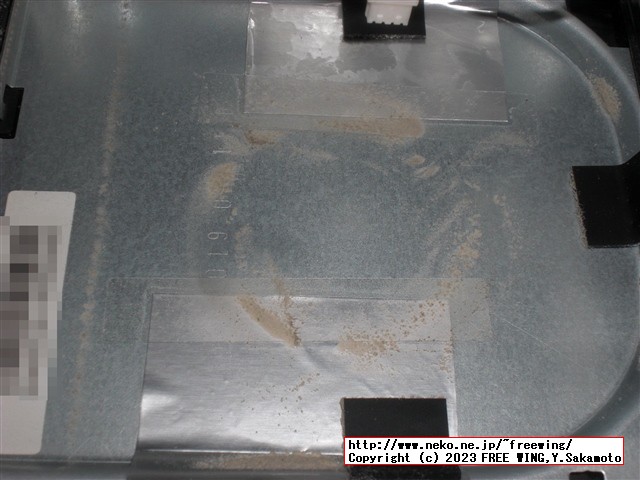

　筐体の天板に薄っすらとホコリの跡が有ります。
　（他のホコリの報告例に比べるとマシな方です）

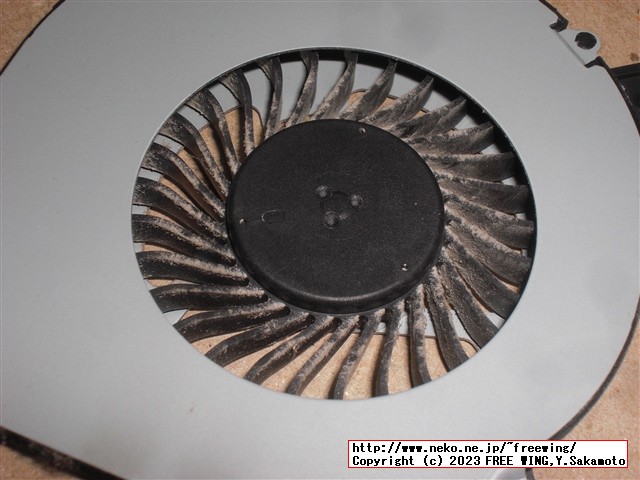

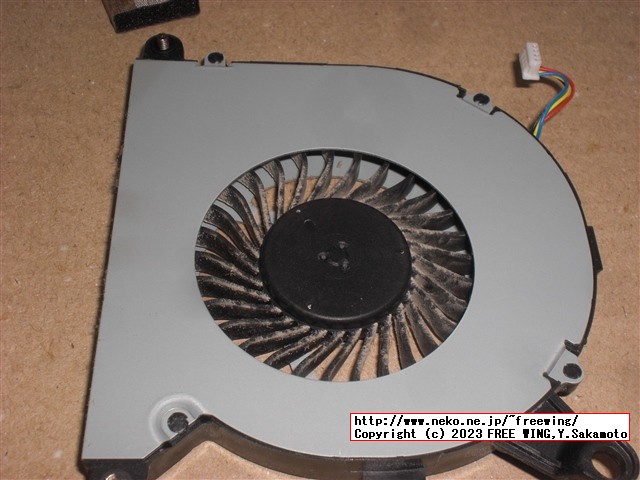

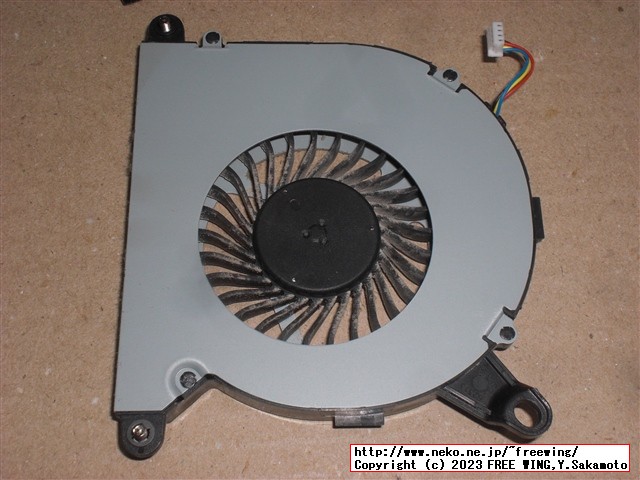

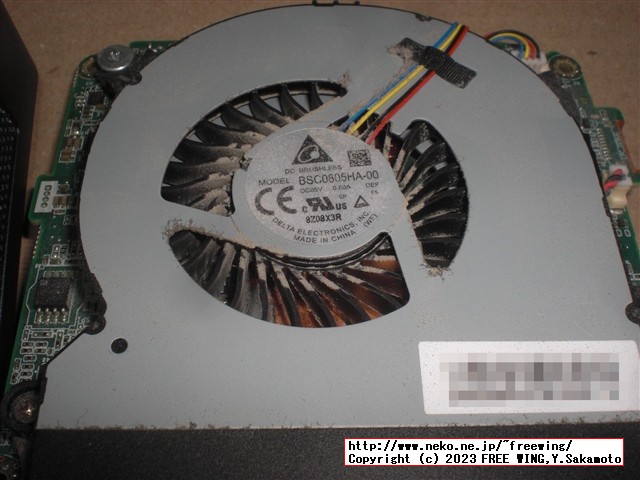

　ファンのホコリ部分。
　（他のホコリの報告例に比べるとマシな方です）

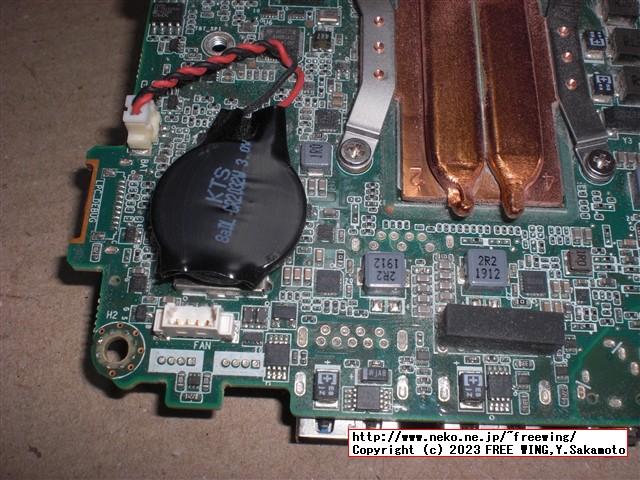

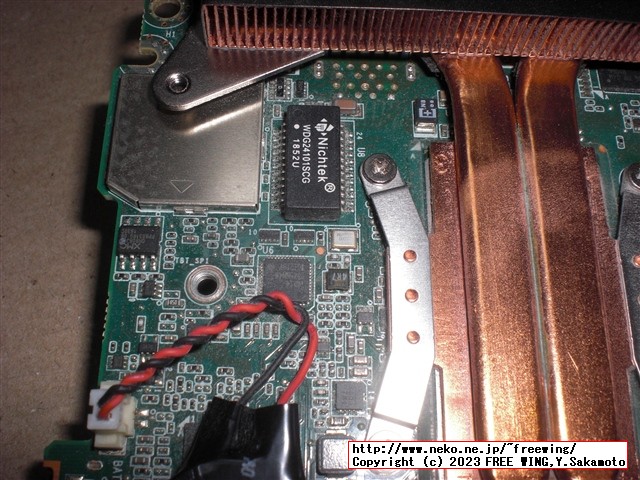

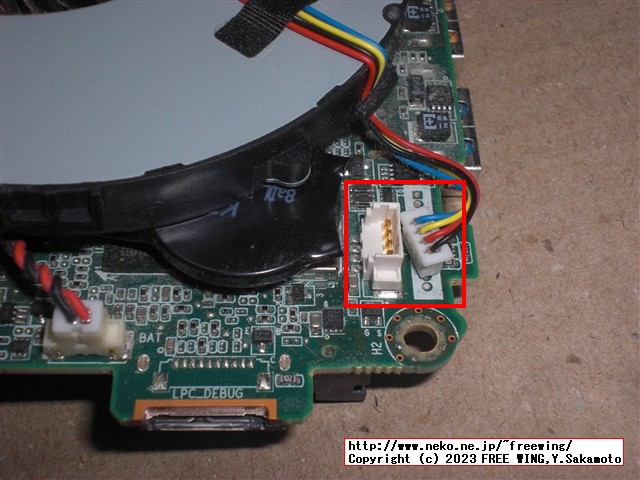

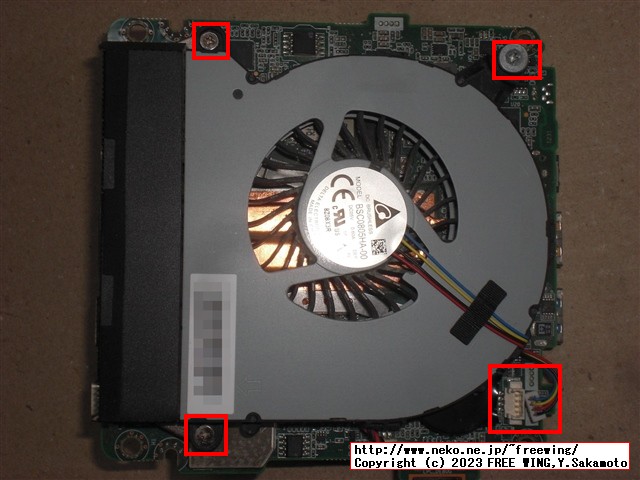

　ネジを 3箇所と接続コネクタを取り外します。

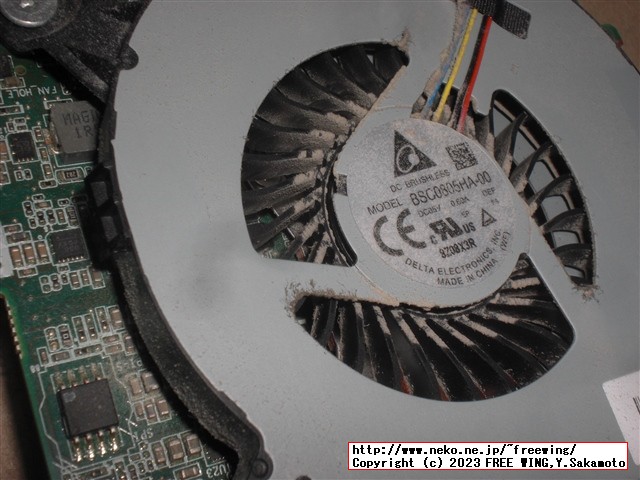

　ファンの裏側のホコリ部分。
　（他のホコリの報告例に比べるとマシな方です）

・Intel NUC NUC8I5BEHの分解とファンのホコリの掃除の様子

　ファンのホコリ部分を掃除機で掃除します。
　掃除をする時は掃除機の吸引の風で回転しない様にファンの羽を押さえながら行ないます。（軸ブレの原因になるっぽい）

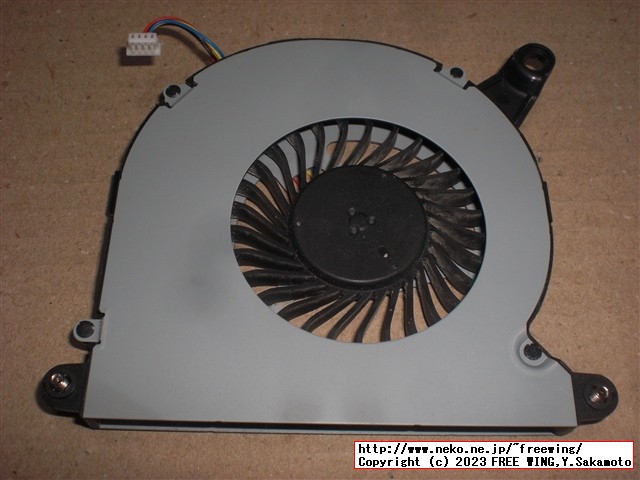

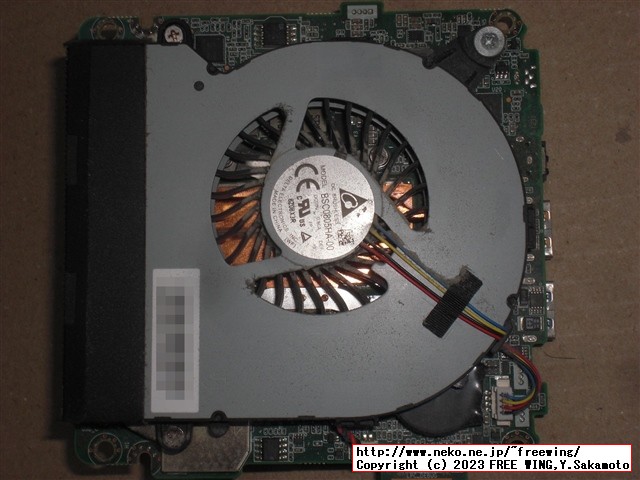

　ファンのホコリ部分を掃除機で掃除した後。

　ファンのホコリ部分を掃除機で掃除した後。

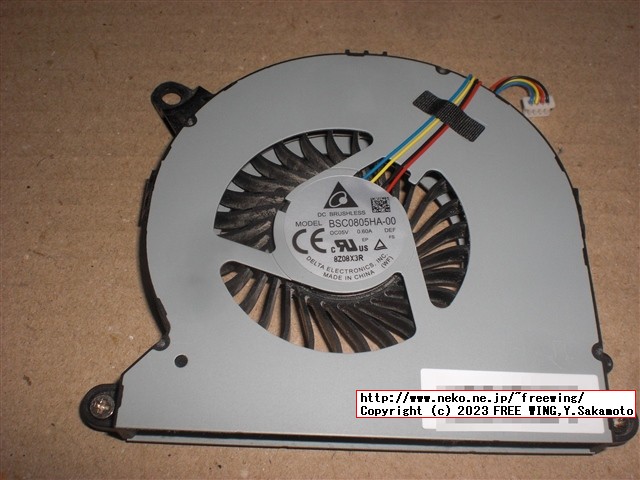

　Intel NUC NUC8I5BEHの冷却ファンの型番 BSC0805HA-00

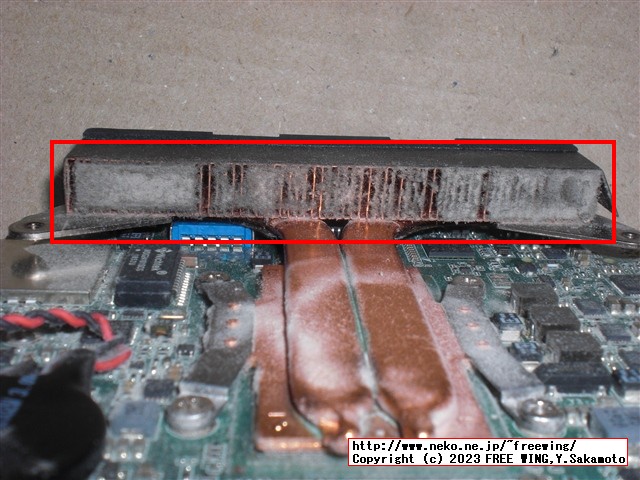

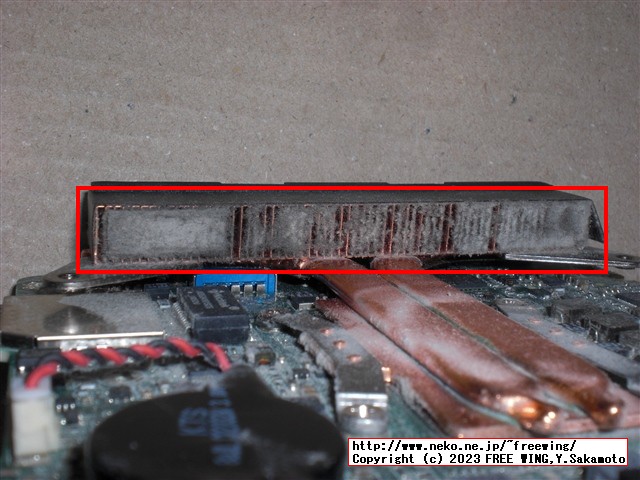

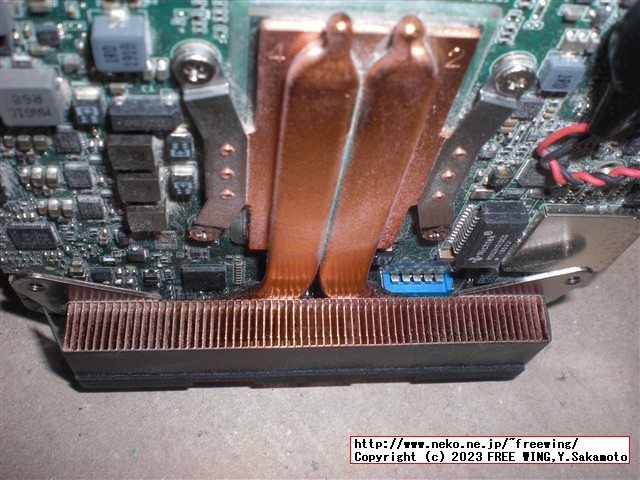

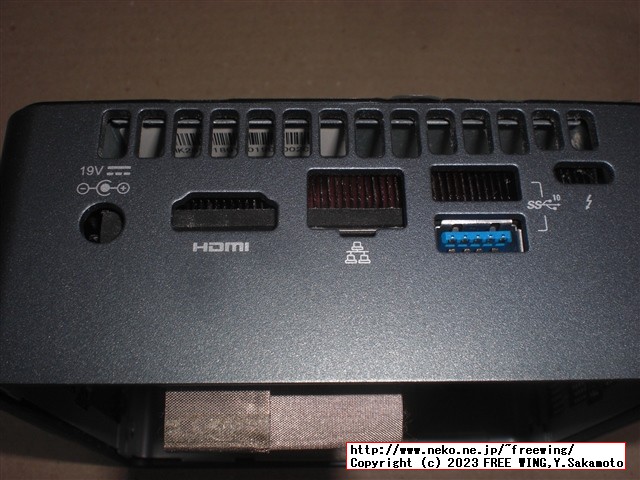

　冷却フィンの排気部分のホコリ。
　ここが詰まる事で廃熱ができなくなり内部が非常に高温になります。
　（他のホコリの報告例に比べるとマシな方ですが、この状態で NUCが落ちました）

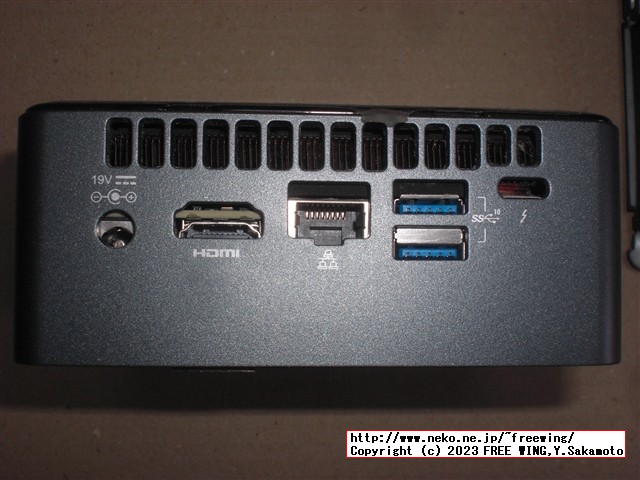

　ちなみに、数箇所のスリットにホコリが無い状態で開いていますが、これは「本体の分解が超メンドクセー」と思い、筐体の後ろの廃熱孔から細長く切った紙を通して「ホコリ詰まり」を取った所です。

　私の場合は全部のスリットを地道に処置する根気が無かったので「分解」を選びましたが、分解が怖い場合はスリットの全部に対して細長く切った紙を通して「ホコリ詰まり」を取る方法でも余程の重症で無い限り改善すると思います。

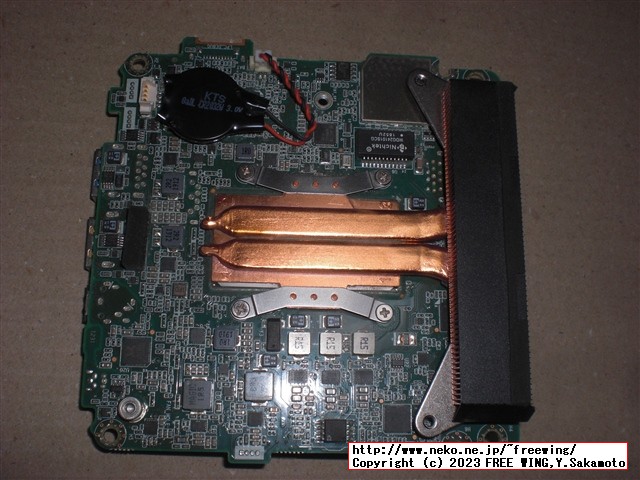

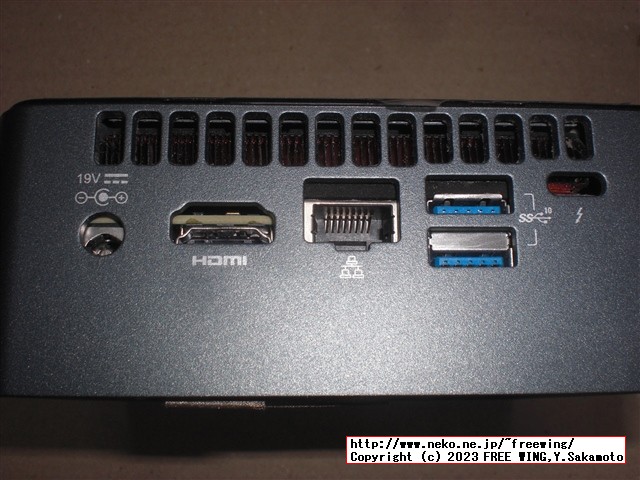

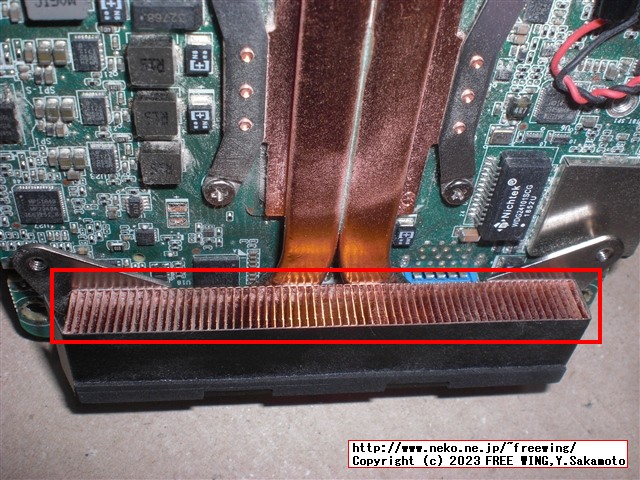

　フィンのホコリ部分を掃除機で掃除した後。

　分解したのと逆の手順で組み立てて完成です。（省略）

・Intel NUC NUC8I5BEHの分解とファンのホコリの掃除の様子

　Intel NUC NUC8I5BEHの冷却ファンの型番 BSC0805HA-00
