・2016/10/28
HYSTOU FMP03 Intel Skylake Core i3-6100U搭載 ファンレス 中華ベアボーン
(AliExpress.comで中華ベアボーンを買ってみた HYSTOU FMP03 Fanless Mini PC)
Tags: [ベアボーン], [Windows PC], [Hackintosh]
●
編集中
2chの超小型PC総合スレを見ていたら Vorke V1と言う Celeron J3160搭載の小型 PCが $160程度で買えると有りました。
既に Giada 1037Uを買っていましたが、なんとなく値段が安いので欲しくなりました。
【手のひら】超小型PC総合スレPart6
846 ：名無しさん：2016/10/26(水) 13:46:20.28 0.net
Vorke v1 $43offクーポン(VKEV1BOX)まだ使えるね
Vorke V1 Intel Braswell Celeron J3160 4G RAM 64G SSD Windows MINI PC 802.11AC WIFI Gigabit LAN Bluetooth4.0 HDMI & VGA Output USB3.0 - Black
USD 199.99から USD 43.00のクーポン値引きで USD 156.99
そのうちに、スレの内容を読み込んでいると Core i3とかのベアボーン PCが $200程度で買える事がわかりました。
うーん、非力なセレロンを買うくらいなら後数千円足して Core iシリーズを買おうかなと言う考えになりました。
そして、行き着いた先が HYSTOU FMP03 Fanless Mini PC Core i3-6100U bareboneでした。
HYSTOU FMP03 Fanless Mini PC Core i3-6100U barebone Intel 6th Gen i3 Mini PC Low Power 12V Small Form Factor PC Barebone with WiFI
SKYLAKE Intel Core i7 6500U Mini PC Windows 10 Mini PC i7 Intel HD Graphics 520 4K Windows TV Box Core i5 Barebone Minipc Linux
AliExpress.com Hystou Flagship Store Hystou Mini PC Computers
AliExpress.comの Hystou旗艦店
HYSTOUって発音しにくい。
中国語では海斯特技术有限公司（香港）暨深圳市邵晨电子科技有限公司
海hǎi 斯sī 特tè = HY S TOU
● Windowsパソコンで Macの夢 Skylake Platform in OS X Hackintosh
Core i3-6100U Skylake Windowsパソコンで OSX86 Hackintoshの方法は下記にまとめました。
・2016/12/20
Windowsパソコンで Macる。Skylake Platform in OSX86 Hackintoshの夢、BIOS設定内容
Windows PCで iPhone開発、Mac OS Xで Hackintoshの方法、DVMT Pre-Allocated 128MB
● 各 CPUのまとめ インテル モバイル CPU 性能比較早見表
毎回毎回、各 CPUについて調べるのが面倒なので一覧表にしました。
主に低価格の小型 PCに搭載されている物でピックアップしています。
シングルコアの性能を優先しています。
MacBook Airを買ったのでこれらも混ぜてみました。
● HYSTOU ES品疑惑 → ES品の CPUを載せた商品を売っている
ソース
【手のひら】超小型PC総合スレPart6
64 : 名無しさん2016/07/27(水) 20:59:25.05 0
http://androidpc.es/blog/2014/11/21/analisis-minipc-pasivo-inctel-con-soc-intel-core-i5-4200u-haswell/3/
http://musku.ru/besshumnyj-mini-kompyuter-na-baze-celeron-n3150-s-4gb-ozu-i-128gb-ssd/
http://androidpc.es/blog/2016/07/04/review-hystou-fmp03/3/
6000番台は分からんけど現行のhystouのPCのCPUはCeleronからi5まで全てES品の可能性がｗ
上位機はGbEx2/HDMIx2/mSATAx2/miniPCIex2だったりして拡張性は高いんだがな。
ES品、ES=Engineering Sample。上記のユーザーレビューでは全て CPUが ES品となっている。
2chでまだ報告が無かった第六世代の Core i7 6500Uも ES品でした。（動画 12分から、レビュアーも指摘している）
Fanless Intel i7 6500U mini PC from Aliexpress (+ BF4 test)
ついでに私が買った Core i3 6100Uも ES品でした。（後述）
HYSTOUの i6搭載ベアボーンは Skylakeのフリーズ バグは対策されているか？
上記、動画 7分40秒からの BIOS画面では BIOSは 2016/08/09なっているから対策品との期待ががが？

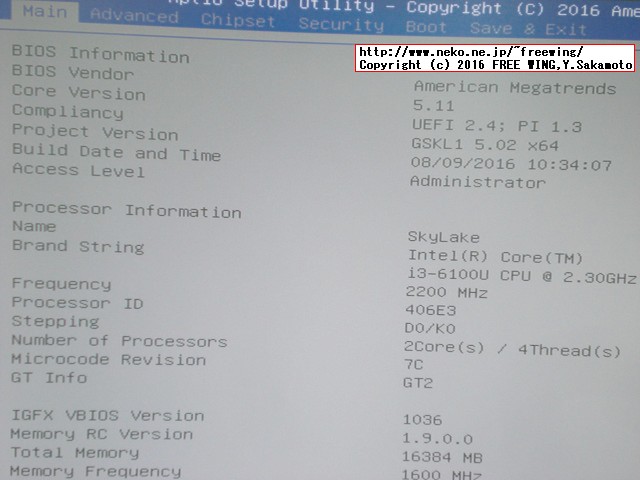

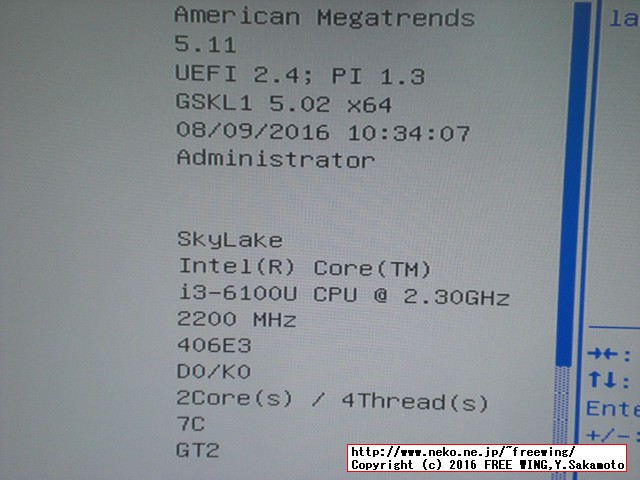

私の購入した Core i3 6100Uモデルも BIOS日付は 2016/08/09 GSKL1 American Megatrends（通称 AMI BIOS）でした。
IntelのSkylakeプロセッサに複雑な計算プログラム実行でシステムフリーズするバグが見つかる
768k Skylake Problem/Bug
How to test your PC for the Skylake bug
Skylakeのフリーズ バグの発生方法。Skylakeのフリーズ バグの再現方法。
これでフリーズしなければ対策 BIOSと言えるかな？
Free Mersenne Prime Search Software Prime95
http://www.mersenne.org/ftp_root/gimps/p95v287.win64.zip
local.txt
CpuSupportsFMA3=0
Select: Custom
Min FFT: 768
Max FFT: 768
Run FFT: On
Time to Each: 120
8時間くらい上記条件で実行しましたがフリーズしませんでした。
Simple instructions for freezing a Skylake Processor.
Skylakeのフリーズ バグの Prime95の別パターン
Advanced → test → Exponent to test: 14942209
数分後から数時間後にハングする模様。
ちなみに、HYSTOUのサポートに Skylakeバグの件を聞いたら、「その様なバグは知りません」と答えました。
また、ユーザーレビューで HYSTOUに搭載の CPUが ES品である件については無回答でした。
商品説明欄には堂々とクラック版と書いてあるし、、、
This PC support the newest Windows 10 system. We default pre-install Cracked Windows 10 for you, if you need other systems like: Linux/Ubuntu Fedora OpenELEC etc, please just leave us a message.
以前、中国国内でノートパソコンをメーカー直販の正規ショップで購入した時の事、当時クソだった Vistaがプリインストールされていたので XPに変えてくれとショップの店員に頼んだら海賊版の XPを上書きインストールしてくれました。（正規版の Vistaを潰して海賊版の XPを入れた）

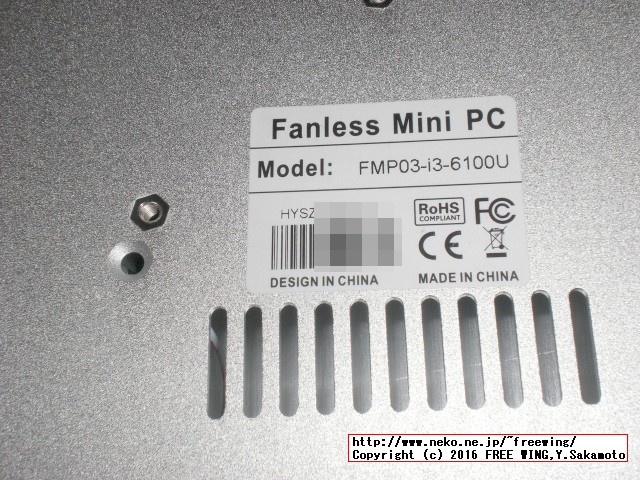

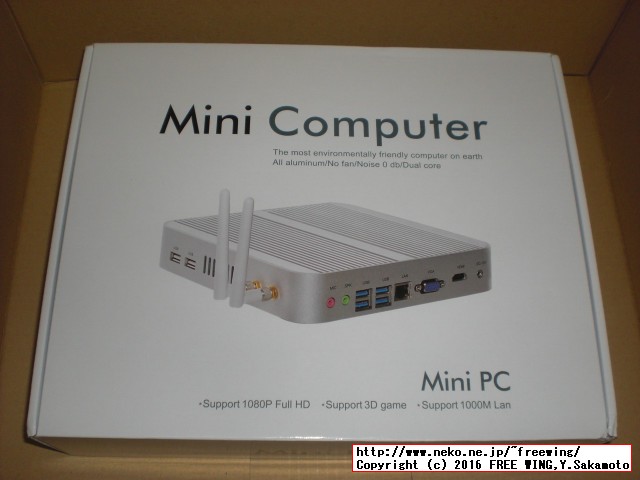

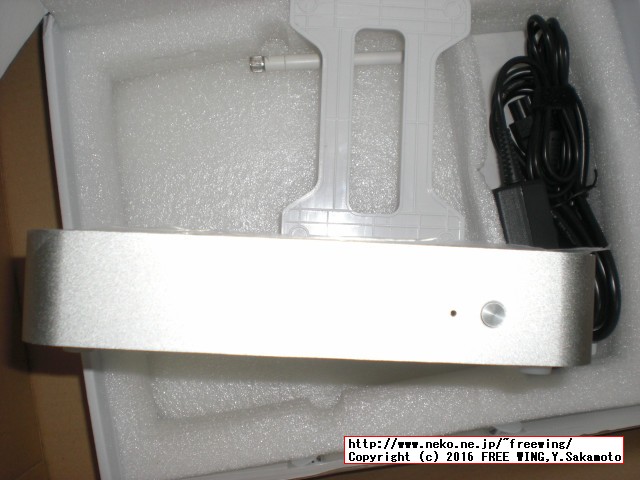

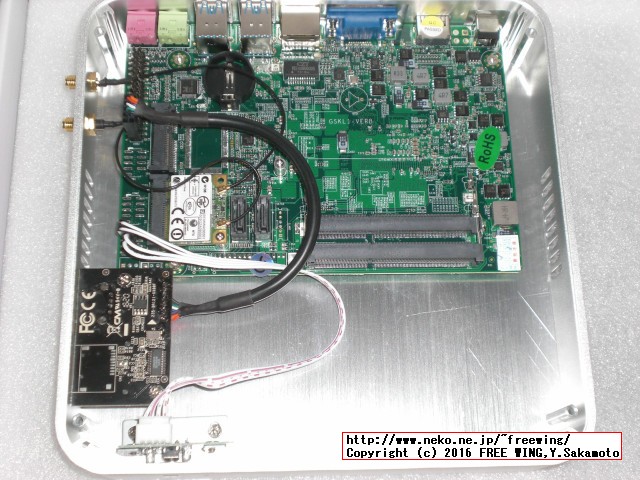

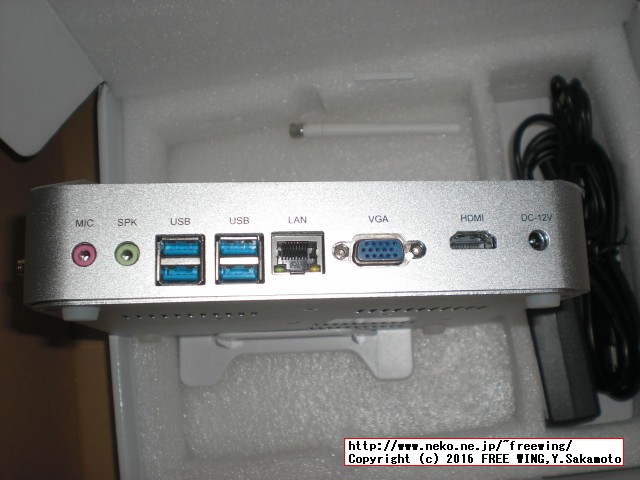

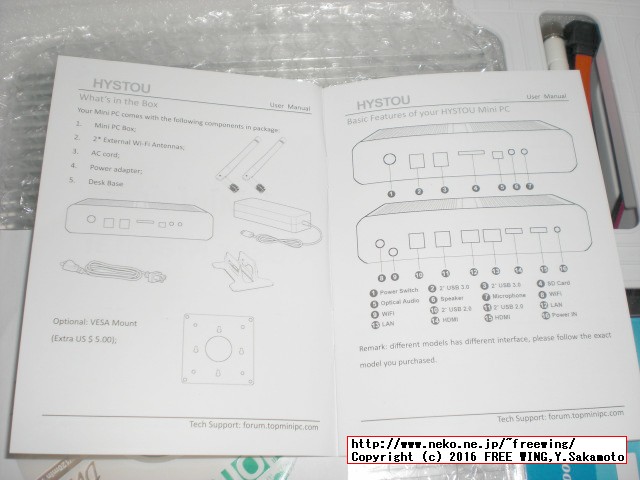

● HYSTOU Fanless Mini PC FMP03 Core i3-6100Uのレビュー
小さくて良い！

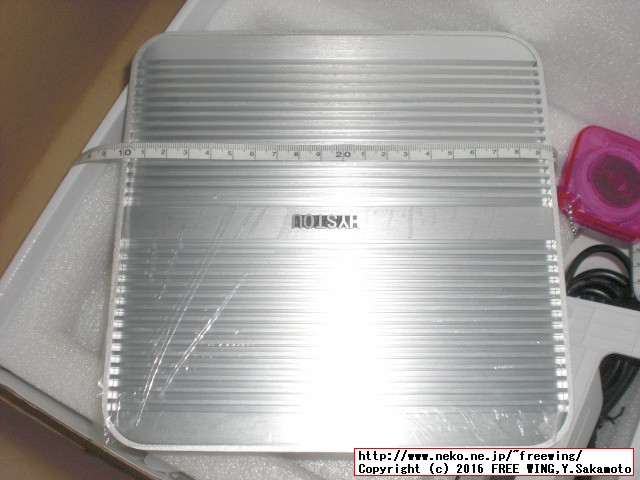

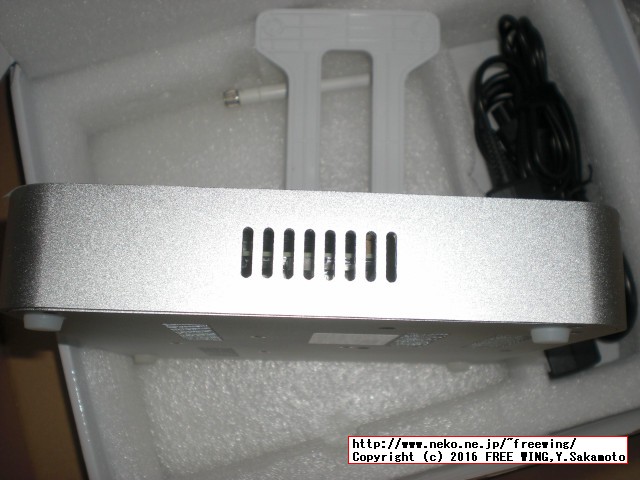

金属筐体なので重量感は有る。実測で 1kg以上あります。

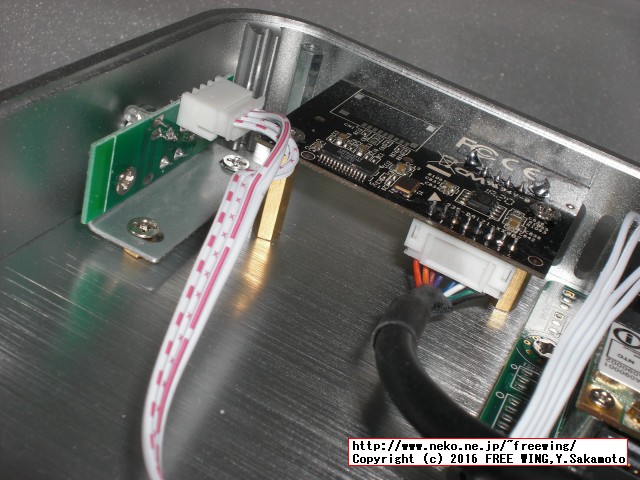

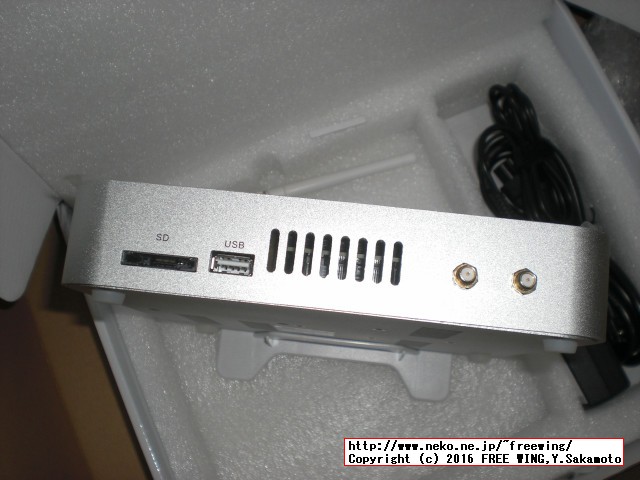

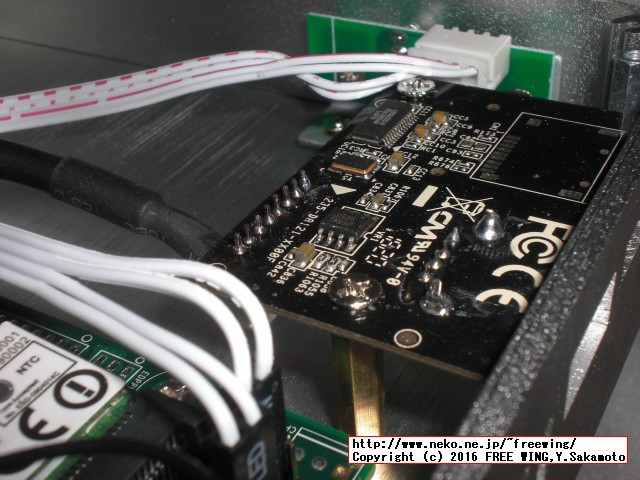

アンテナ取り付け面の USB 2.0は 1個で、隣に SD-Cardリーダが有ります。
（従来機種は USB 2.0が 2個で SD-Cardリーダは無し）

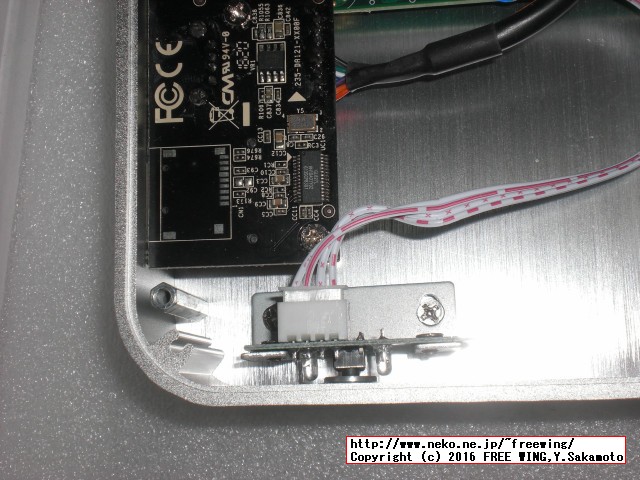

SD-Cardリーダは Genesys Logic製の GL827L。

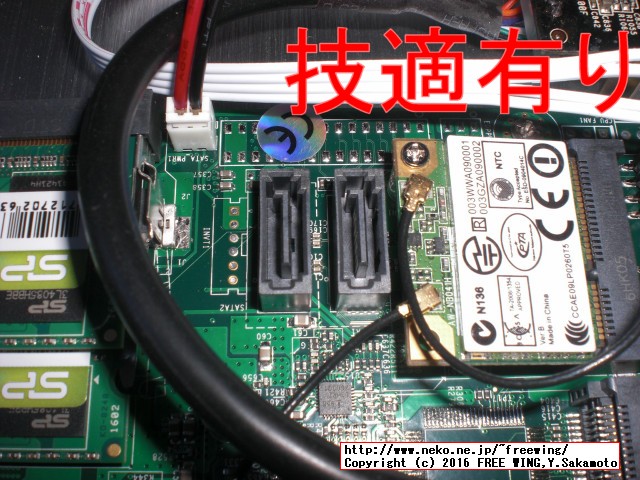

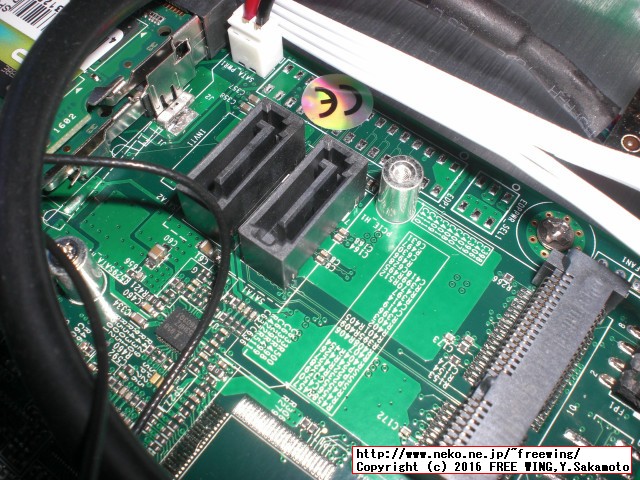

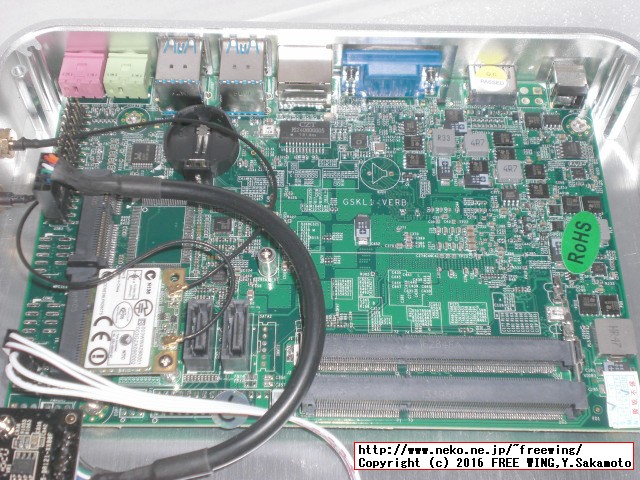

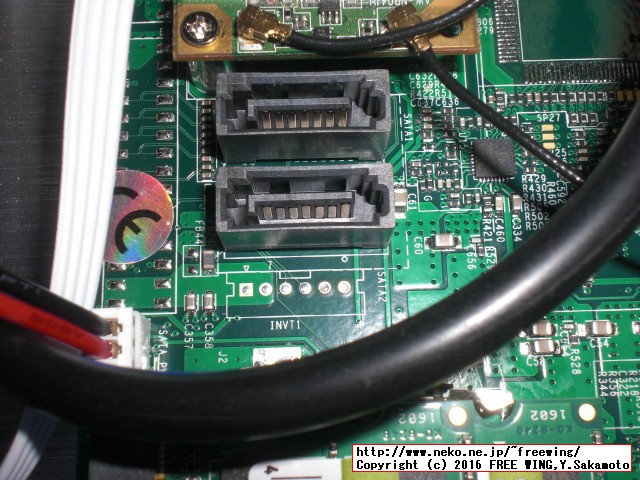

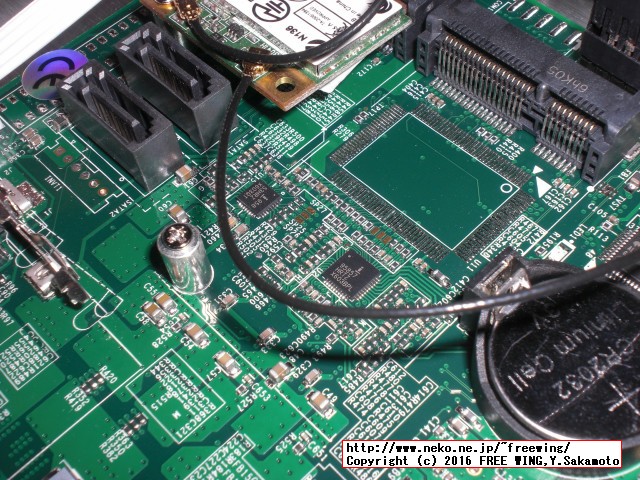

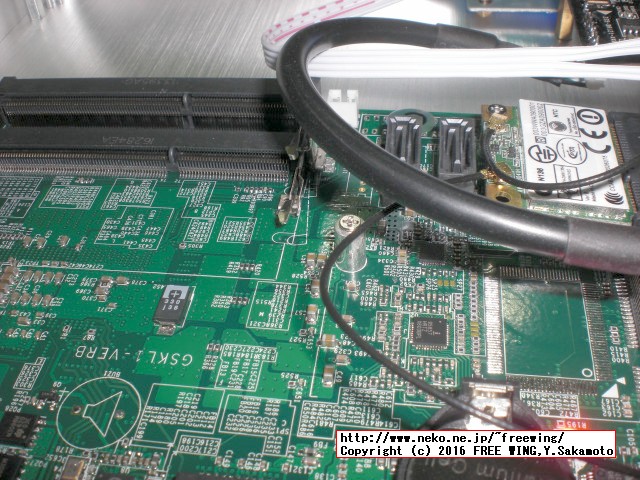

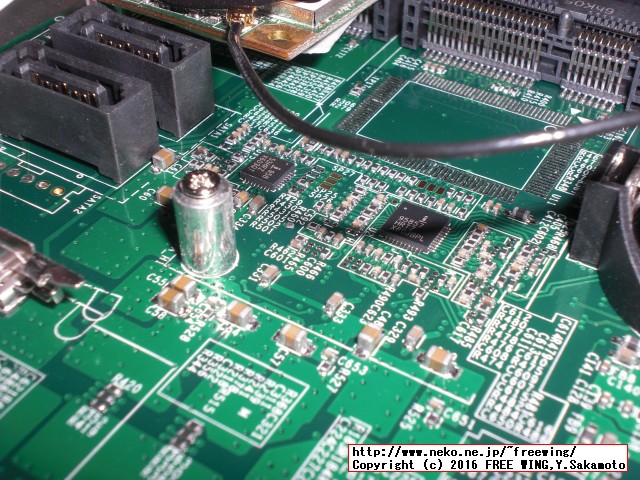

SATAポートは基板上に 2個あり、電源コネクタを分岐すれば 2台の HDDが搭載可能。
※ 電源コネクタは 1個だけなので分岐する必要有り。
mSATAポートは基板上に 1個あり、1枚の mSATAストレージが搭載可能。
（SATA x2と mSATA x1の最大 3台までのストレージが搭載可能。）

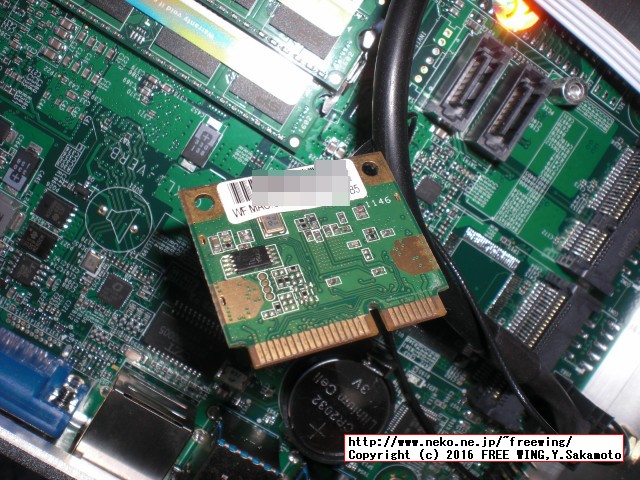

無線LAN b/g/nと Bluetooth 3.0のコンボ基板は AzureWave AW-NB041H Ralink RT3090BC4で技適付きなので技適厨にも安心。
BIOSの入り方は [DEL]キーか [ESC]キーを連打。

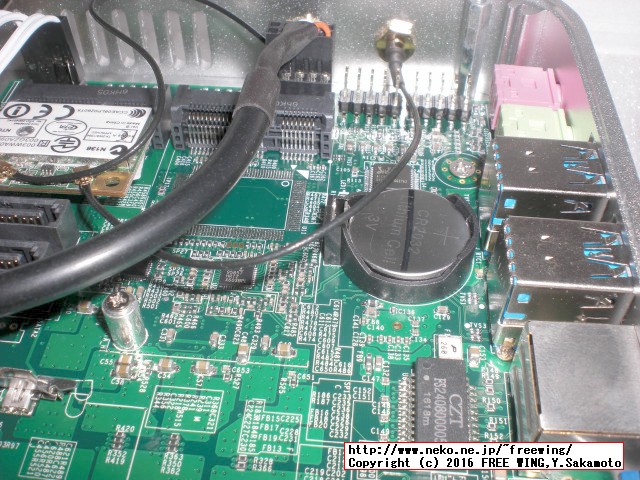

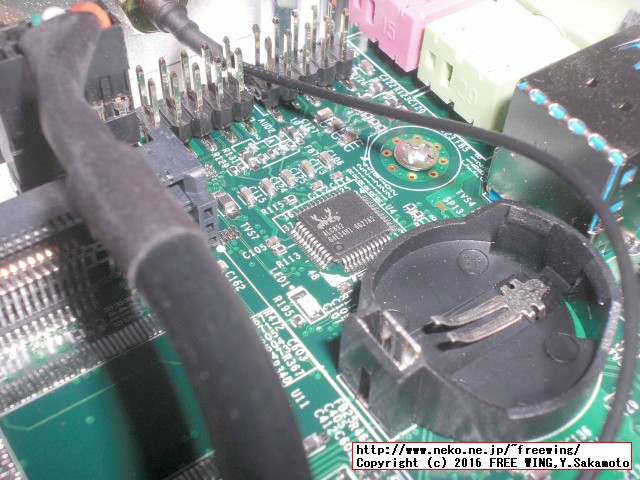

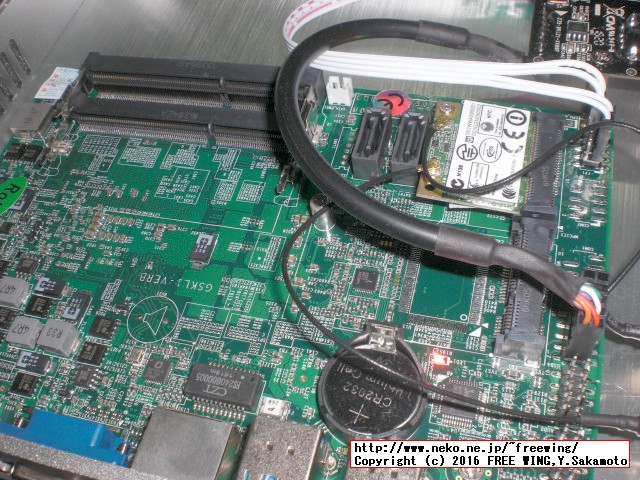

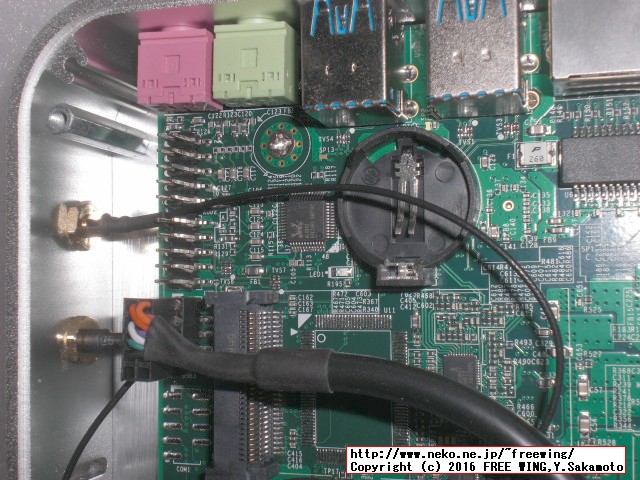

バッテリバックアップのコイン型リチウム電池が無い → 航空便の運輸規定で送れないから？
コイン型リチウム電池 CR2032を 100円ショップで購入しました。

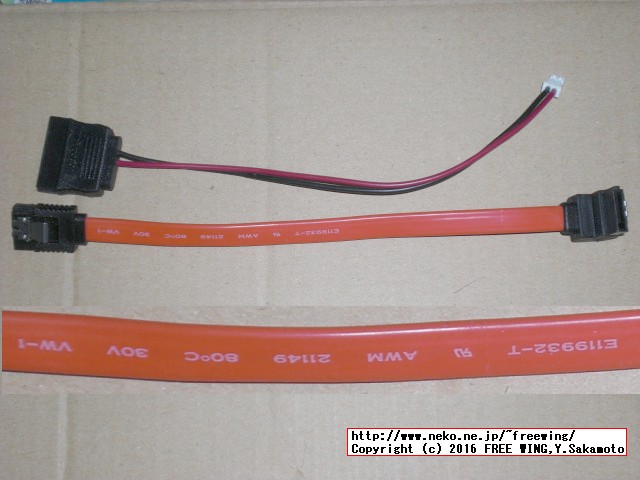

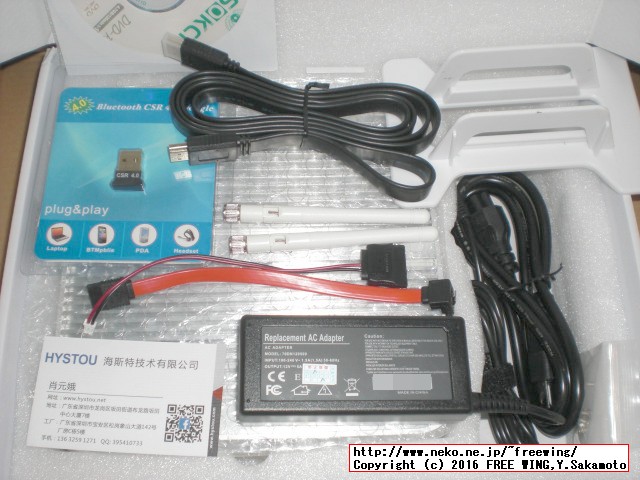

付属の HDMIケーブルと SATAケーブルは信用できそう。
SATAケーブル E119932-T AWM 21149 80℃ 30V VW-1
HDMIケーブル High Speed CABLE 20276 STYLE 80℃ 30V VW-1 WRHH

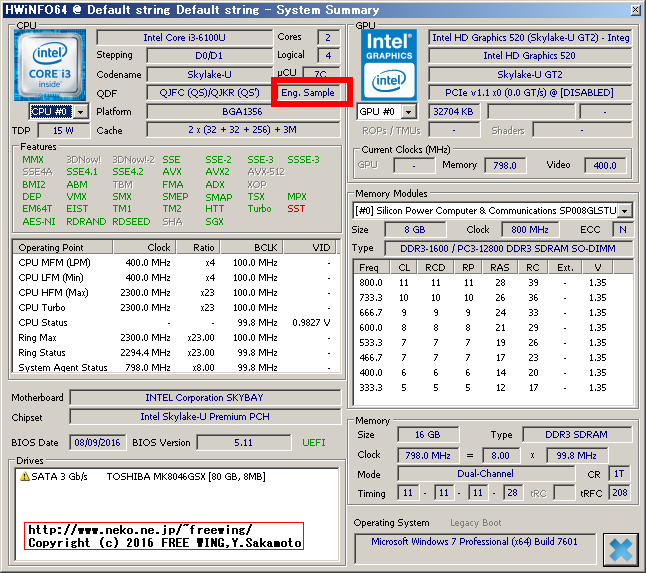

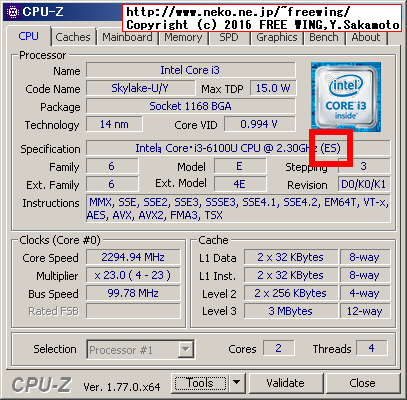

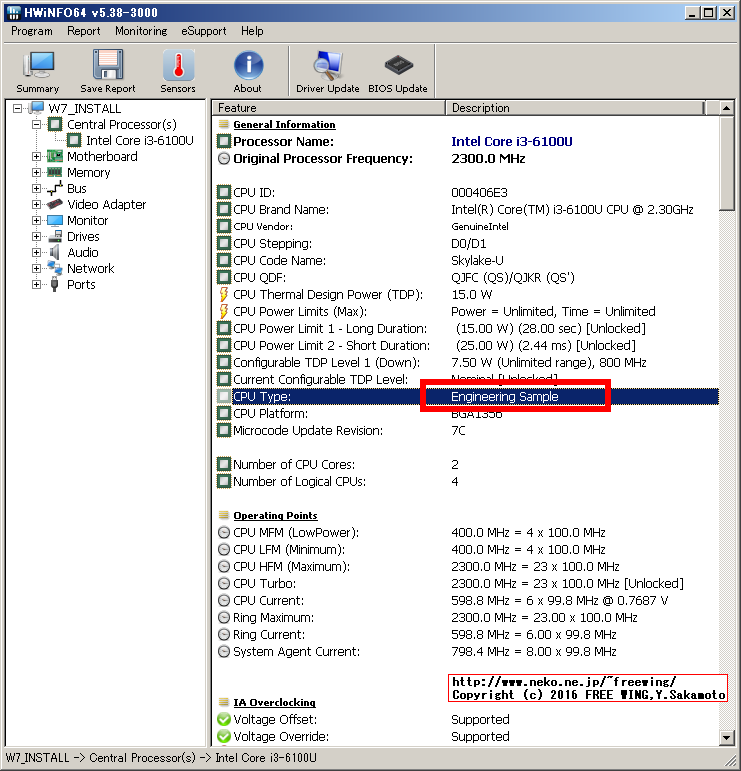

私の購入した HYSTOU FMP03 Core i3-6100Uの CPUは ES品でした。orz
CPU-Zの Specificationに Engineering Sampleの意味の (ES)が付いており、HWiNFOでは Eng.Sample、CPU Typeには Engineering Sampleと表示されます。

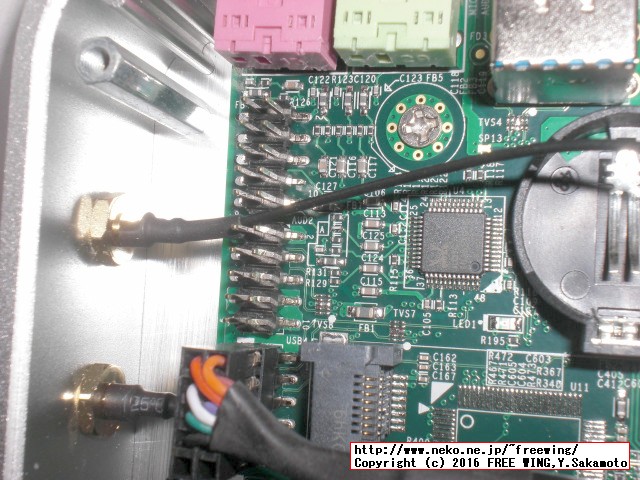

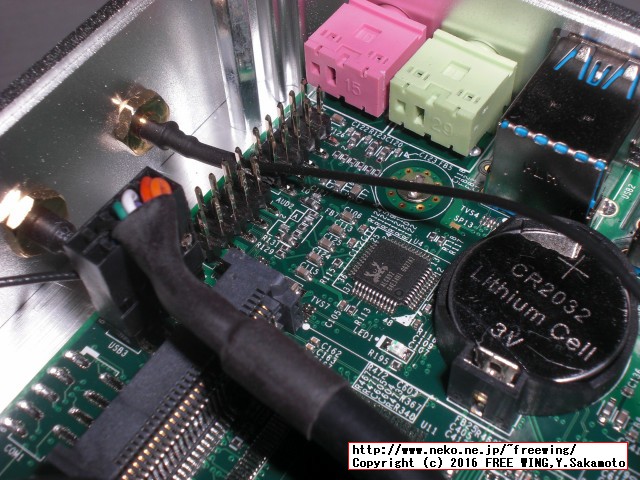

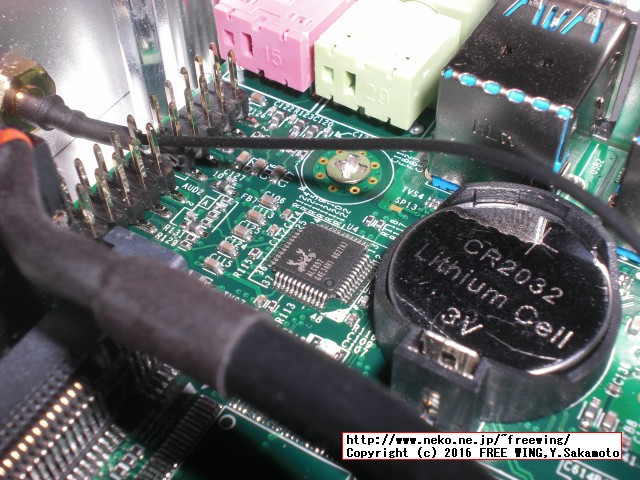

HD-Audio High Definition Audio Codecsは Realtekの ALC892。

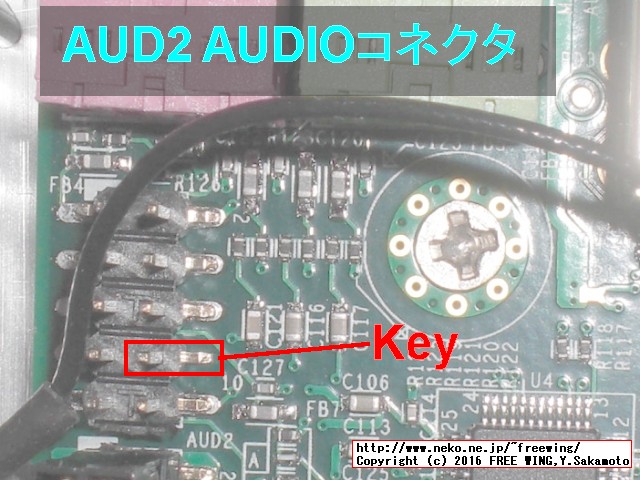

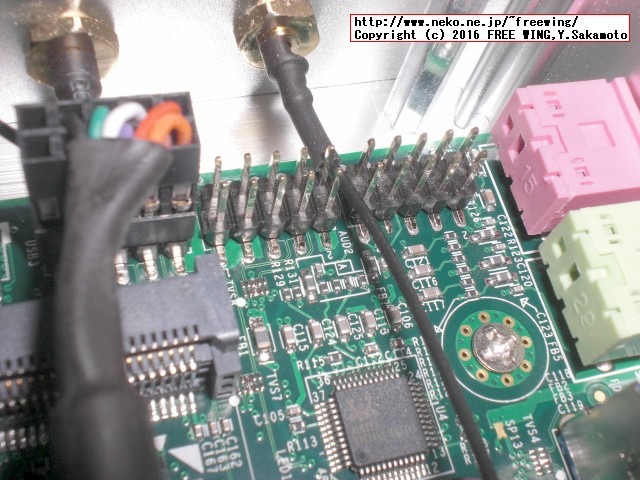

AUD2のオーディオ用 10ピンコネクタが有る。
USBの 10ピンコネクタが有る。

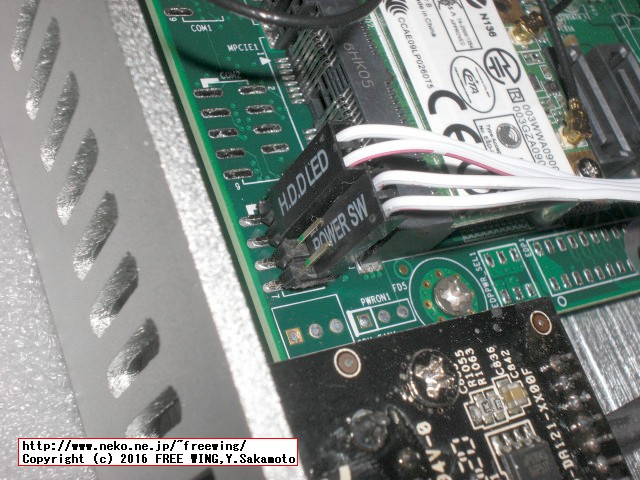

COMポート（シリアル通信） 9ピンの基板回路パターンが 2個分存在する。

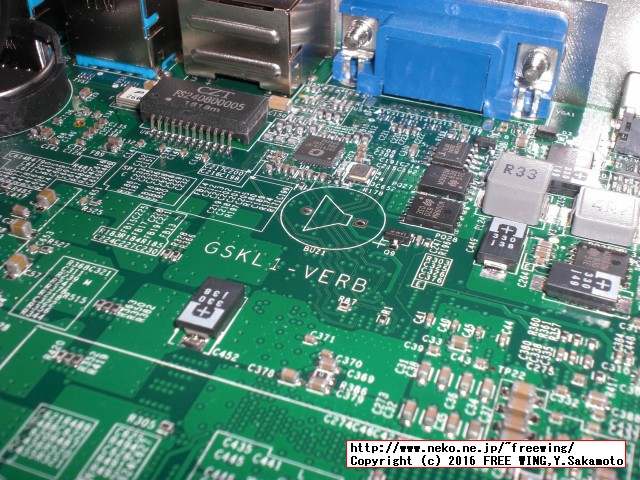

圧電ブザーの基板回路パターンが存在する。

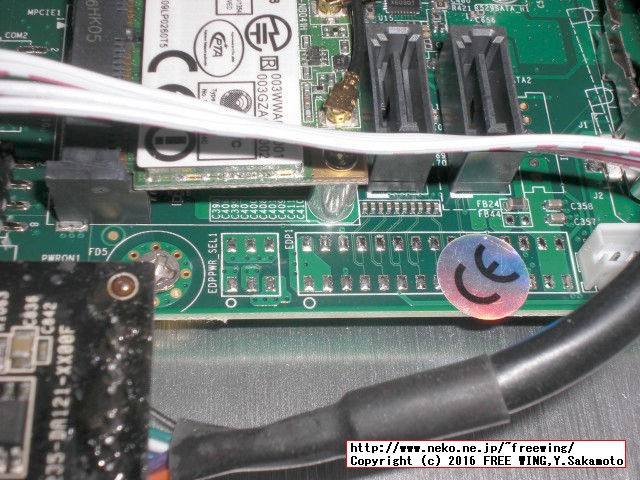

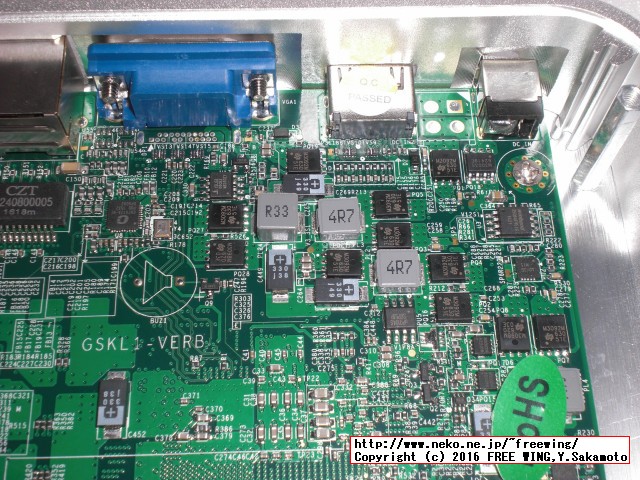

液晶パネル接続用と思われる eDP 30ピンの基板回路パターンと、ディスプレイパネル電圧切り替えジャンパ eDP-PWR-SEL 6ピンの基板回路パターンが有る。
多分、こんな基板を付けて液晶パネルを接続するんでしょう。
3.3V 30 Pin LVDS Turn To EDP Signal LCD Converter Controller Board LCD Module for 1920*1080P 1366*768P EDP LCD Panel
3.3V 30 Pin LVDS Turn To EDP Signal LCD Converter Board LCD Module for 1920*1080P 1366*768P EDP LCD Panel
● HYSTOU Fanless Mini PC FMP03 Core i3-6100Uのレビュー
CPUが ES品である事を許容できれば良い製品（製品と言って良いのかはアレですが）です。
Prime95で負荷を掛けると筐体全体が熱くなります。（8時間程度負荷を掛けた状態で筐体の外側に触れると熱く感じ、10秒程度で我慢できなくなる。）
長時間高負荷で使用する用途の場合は冷却を考える必要が有ります。
● メモリは DDR3Lの低電圧版のみ！

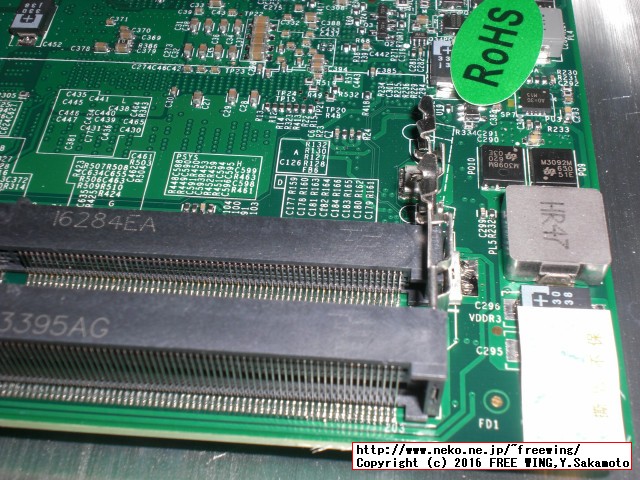

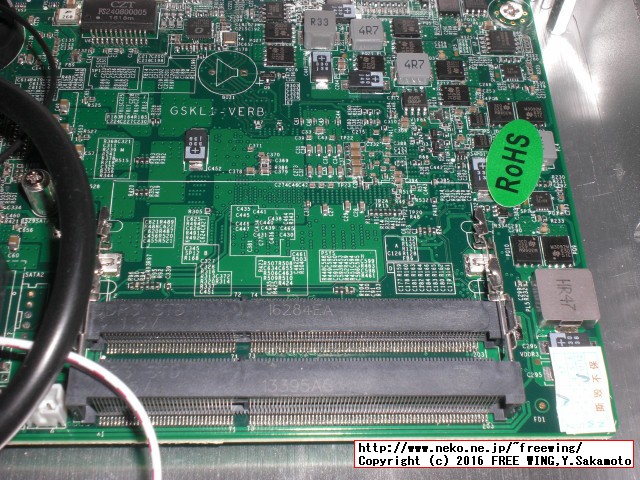

HYSTOU Fanless Mini PC FMP03 Core i3-6100Uは SO-DIMM 204pin PC3L-12800 DDR3L 1600に対応しており、2枚まで差せます。
DDR3Lなので「低電圧版 1.35V」のみ対応しています。
DDR3の「通常電圧版 1.5V」は非対応なので間違って買わない様に注意しましょう！
メモリは 8GB有れば十分ですが、8GBを 2枚の 16GB分を購入しました。
メモリは シリコンパワー SP016GLSTU160N22DA 永久保証 SO-DIMM DDR3L 1600 PC3-12800 8GB x 2枚組みを購入しました。
シリコンパワーのメモリは地味に嬉しい「永久保証」です。
Silicon Power SP016GLSTU160N22DA 512Mx8 16Chips x2pcs/ 512Mx8 DDP 8Chips x2pcs
Silicon Power オーダー情報DDR3L 204-PIN Low Voltage SO-DIMM_Dual Channel Kit
通常電圧 1.5Vの DDR3と低電圧 1.35Vの DDR3Lの両方に対応しています。
私の購入した物は両面実装で 16チップの物でしたが、HYSTOU FMP03で正常に認識しました。
MemTest86
MemTest86 Version 4.3.7で 2周させてノーエラーでした。
Memtest86+
Memtest86 plusは元気が無い（2013/09/27で更新が止まっている）
購入はこちらから
Silicon Power SP016GLSTU160N22DA
ASIN: B01EYS63X6
シリコンパワー ノートPC用メモリ 1.35V (低電圧) - 1.5V 両対応 204Pin DDR3L 1600 PC3L-12800 8GB×2枚 永久保証 SP016GLSTU160N22
ASIN: B010V8E9AW
■ノート用メモリモジュール/204PinDDR3-1600PC3-12800SO-DIMM8GBx2(2枚組)
■低電圧対応の省エネメモリ
■環境に配慮したRoHS指令対応
■安心の永久保証
※ 末尾に DA無しは 2015/07/30発売、DA有りは 2015/12/22発売で実質同じ物。
虎好きの方はこちら。
↓
Transcend ノートPC用メモリ PC3L-12800 DDR3L 1600 8GB×2 1.35V(低電圧) - 1.5V 両対応 204pin SO-DIMM kit (無期限保証) TS1600KWSH-16GK
ASIN: B00Z5MK7DS
・製品特徴:204pin SO-DIMM CL11
・製品特徴:DDR3L-1600(PC3L-12800)1.35V(低電圧)- 1.5V両対応
・製品特徴:ノートPC用メモリ Mac対応確認済み
・容量:8GB×2
・無期限保証
キングストン
↓
キングストン ノートPCメモリ DDR3L-1600 (PC3L-12800) 8GB×2枚 CL11 1.35V Non-ECC SO-DIMM 204pin KVR16LS11K2/16 永久保証
ASIN: B01LPLGILW
・メーカー:Kingston(キングストン)
・容量:8GB×1枚
・スピード:DDR3L-1600(PC3L-12800)
・ECC:Non-ECC
・保証:永久保証(保証についての詳細・制限は、キングストン ホームページの保証規定をご確認ください)
・タイプ:SO-DIMM(204pin)
・キャスレイテンシー:CL11
CFD シー・エフ・デー販売
↓
CFD販売 ノートPC用メモリ PC3L-12800(DDR3L-1600) 8GBx2枚 1.35V/1.5V両対応 無期限保証(Crucial by Micron) W3N1600CM-8G
ASIN: B01L6OCIR6
・CFD-Selectionシリーズ (Crucial by Micron)
・規格:PC3L-12800 (DDR3L-1600MHz)
・容量:16GB (8GB×2枚)
・種類:204Pin DDR3-SDRAM Unbuffered SODIMM
・定格電圧:1.35V / 1.5V
・Cas Latency:11
・製品保証:永久保証
● HYSTOU Fanless Mini PC FMP03 Core i3-6100Uの BIOS
EGLOBALの物がそのまま使えます。
EGLOBAL Download
一番下の 14) Others: [ 6600U/6500U/6200U/6100U-BIOS ]
6th-Gen-BIOS.rar
GSKL1502.binが同じ。2016年10月29日 CRC BFC08CF2
BIOS Ver. 5.11 GSKL1 5.02 x64 2016/08/09
※ 2018/05現在アップデート無し。
● Windows7 インストール
Windows7をインストールする場合はインストールイメージ（DVD.ISO）に USB 3.0 xHCIドライバのパッチが必要。
最初本当に操作不能になるのか素の Windows7で確かめたら、本当に操作できなくて笑った。
● Intel 第六世代 CPU SkyLake搭載のパソコンに Windows 7をインストールする方法
Intel 第六世代 CPU SkyLake搭載のパソコンの USB制御部分は従来の物と異なるので Windows 7をインストールする場合には Windows 7のインストールイメージのパッチが必要です。
パッチ内容は Intel USB 3.0 xHCI driverを Windows 7に組み込みます。
・2016/10/28
Intel 第六世代 CPU SkyLake搭載のパソコンに Windows 7をインストールする方法 xHCIドライバ
SkyLake搭載のパソコン用に Windows 7に Intel USB 3.0 xHCI driverを組み込む方法
● HYSTOU Fanless Mini PC FMP03 Core i3-6100U Windows Driver
FMP03に付属の DVD-Rには下記のドライバが入っていました。
素の Windows 7 SP1と 素の Windows 10をインストールした後に必要になると思われる。
● Win7-64
Intel Chipset driver Windows 7
intel_chip_10013_64_614.exe
intel_chip_101114_315.exe
intel_chipset_10128_413.exe
Intel USB 3.0 xHCI driver Windows 7
intel_usb30_40036_111.exe
※ xHCI USB 3.0ドライバは Windows 7のインストールイメージに組み込む
Realtek HD Audio driver Windows 7
realtek_audio_6017867_x64_78.exe
Realtek Network driver Windows 7
realtek_rtl_7099_513.exe
Intel HD Graphics 520 driver Windows 7
win64_1540254464.exe
● Win10
intel_chip_10013_64_614.exe
intel_chip_101114_315.exe
intel_chipset_10128_413.exe
realtek_audio_6017867_x64_78.exe
win64_1540254464.exe
● HYSTOU Fanless Mini PC FMP03 Core i3-6100U Windows Driver list
★マークのドライバをインストールする。
安心の公式サイトからのダウンロードリンク一覧。
● Intel USB 3.0 xHCI driver Windows 7
USB 3.0 xHCI driverはインストール用 DVD ISOイメージに統合します。
★ Windows7用インテル USB3.0 デバイスドライバーインテル ネクスト・ユニット・オブ・コンピューティング・キット NUC6i7kyk
バージョン: 5.0.0.32 (最新) 日付: 2016/08/31
Windows 7 64 ビット
MD5: 2eca6ce9f6aa668644da7bf2de04d98e
USB_3.0_xhc_driver_5.0.0.32.zip
※ USB 3.0ドライバは 2016/11時点で上記が最新。
Intel公式 2016/08/31 Windows7* 用インテル USB3.0 デバイスドライバーインテル ネクスト・ユニット・オブ・コンピューティング・キット NUC6i[x]sy
バージョン: 4.0.6.60
USB_3.0_xhci_driver_Win7_4.0.6.60.zip
● Intel Chipset driver Windows 7
★ Intel公式 2016/10/31 Chipset_Win7_8.1_10_10.1.1.38.zip
インテル NUC 用インテル チップセットデバイスソフトウェア
バージョン: 10.1.1.38 (最新) 日付: 2016/10/31
※ バージョン: 10.1.1.35 日付: 2016/09/30からアップデートしています。
Intel公式 2016/02/04 Chipset_10.1.1.14_Public.zip
● Intel HD Graphics 520 driver Windows 7
Intel(R) HD Graphics 520
PCI\VEN_8086&DEV_1916&SUBSYS_00008086&REV_07
PCI\VEN_8086&DEV_1916&REV_07
PCI\CC_030000&DT_9
Version: 15.45.10.4542 (Latest) Date: 11/9/2016
★ Intel公式 win64_154510.4542.zip Intel HD Graphics 520 Windows Driver 15.40.28.4501
Intel Graphics Driver [15.45]
Version: 15.45.10.4542 (Latest) Date: 11/9/2016
Downloads for Intel HD Graphics 520
Intel公式 win64_154028.4501.zip Intel HD Graphics 520 Windows Driver 15.40.28.4501
Intel公式 インテル USB 3.0 eXtensible ホスト・コントローラー・ドライバー Windows 7
● Realtek HD Audio driver Windows 7
High Definition Audio デバイス
HDAUDIO\FUNC_01&VEN_10EC&DEV_0892&SUBSYS_10EC0892&REV_1003
お好みで Intel製か Realtek製かを選んで使います。
Realtek公式 High Definition Audio Codecs ALC892
Version R2.79 2015/6/25
Intel公式 2016/09/30 Realtek*ALC オーディオ・ドライバー用インテル ネクスト・ユニット・オブ・コンピューティング・キット Windows 7
バージョン: 6.0.1.7910 (最新)
● Realtek Network driver Windows 7
Realtek PCIe GBE Family Controller
PCI\VEN_10EC&DEV_8168&SUBSYS_012310EC&REV_07
★ Realtek公式 1000M Gigabit Ethernet
● HYSTOU Fanless Mini PC FMP03に付属の WiFi + BT comboの Windowsドライバ
HYSTOU FMP03にオマケで付属の mini PCI-Expressの WiFi 無線LAN b/g/nと Bt Bluetooth 3.0のコンボ基板は AzureWave AW-NB041H Ralink RT3090BC4で技適付きでした。
流通価格は 400円程度です。（今時は安く買えるんだなぁ）
なお、Ralinkは Mediatekに買収されました。
AzureWave Wireless Module Combo AW-NB041
WLAN + Bluetooth 3.0 combo card
● AzureWave AW-NB041H Ralink RT3090BC4 Bluetooth 3.0
Generic Bluetooth Adapter
USB\VID_13D3&PID_3314&REV_5276
USB\Class_e0&SubClass_01&Prot_01
Ralink RT3090 Bluetooth 3.0 Windows 7 driver
MediaTek(Ralink) Bluetooth ソフトウェアドライバー
バージョン:11.0.761.0 Rev.A (18 Jun 2015)
sp71572.exe
中身は IVT社製スタック BlueSoleilを使用していました。
Bluetoothドライバそのものは Microsoftの物を使用するので良い感じの組み合わせです。
（BlueSoleilの Bluetoothドライバは超糞なので。）
● AzureWave AW-NB041H Ralink RT3090BC4 WiFi
802.11n Wireless LAN Card
PCI\VEN_1814&DEV_3090&SUBSYS_20411A3B&REV_00
PCI\CC_028000&DT_0
Ralink RT3090 WiFi Windows 7 driver
MediaTek RT3290LE 802.11n 1T1R platform (2.4GHz) with Bluetooth 4.0
MediaTek PCI/ mPCI / CB(RT2860/ RT2760/RT2790/ RT309X/ RT35X2/ RT539X/ RT3290/ MT7630)
2015/11/03 Win7 32/64 Win8 32/64 Win8.1 32/64 Win7:5.0.59.0 Win8:5.0.59.0 Win8.1:5.0.57.0 Win10:5.0.57.0
http://www.mediatek.com/AmazonS3/Downloads/windows/
IS_RT2860_W7-5.0.59.0_W8-5.0.59.0_W8Blue-5.0.59.0_W10-5.0.57.0_20150909_5.0.59.0_Free.exe
Ralink RT3090のデバイスドライバは RT3290LEの物が使用できます。
● HYSTOU Fanless Mini PC FMP03の SD-Cardリーダ
HYSTOU FMP03の従来機種は USB 2.0が 2個で SD-Cardリーダは有りませんでしたが、第六世代シリーズから アンテナ取り付け面の USB 2.0が 1個に減り、代わりに SD-Cardリーダが付く様になりました。
SD-Cardリーダは Genesys Logic製の GL827Lで xD-Pictureは非対応です。
GL827L Genesys Logic USB 2.0 SD/MMC/MS Flash Card Reader single chip
ASUS Genesys Multi-Card Reader Driver 2016/04/15
CardReader_Genesys_Win7_64_VER45021004.zip
Version V4.5.0.2.1004 GeneStor.inf
USB\VID_05E3&PID_0723&REV_9451
USB 大容量記憶装置
Genesys Logic USB2.0 Card Reader
● HYSTOU Fanless Mini PC FMP03に付属の USB BT 4.0ドングルの Windowsドライバ
HYSTOU FMP03にオマケで USB BT 4.0ドングルが付属します。
流通価格は 400円程度です。（安い所だと 200円以下で買えます。）
中身は CSR CSR8510 A10
BlueCore CSR8510 A10 WLCSP
USB\VID_0A12&PID_0001&REV_8891
ドライバは MicroSoft標準のドライバが使えます。
BTのプロトコルスタックは別メーカーの同等品のドライバを使用す。
Bluetooth 4.0対応USBアダプタ「LBT-UAN04」シリーズ
● HYSTOU Fanless Mini PC FMP03 Core i3-6100U CPU Engineering Sample
HYSTOUの FMP03 Core i3-6100U CPUは Engineering Sampleでした。
Engineering Sample品の Intelの公式情報。
インテル エンジニアリング・サンプル・プロセッサーに関する情報
Information About Intel Engineering Sample Processors
Intel Processor Identification Utility
インテル プロセッサー識別ユーティリティー
下部の方のリンクです。（上部はドライバ インストール用）
Date: 5/28/2016 Version: 5.50 (Latest)
pidenu44.msi - 英語版
pidjpn44.msi - 日本語版
私の 6100Uでは
> "The following Intel processor appears to be an engineering sample, not a production processor. The utility is designed to support Intel production processors only. Sample processors are not warranted by Intel and are not intended for resale."
のメッセージは出ませんでした。
CPU Brand Name: Intel(R) Core(TM) i3-6100U CPU @ 2.30GHz
CPU Vendor: GenuineIntel
CPU Stepping: D0/D1
CPU Code Name: Skylake-U
CPU QDF: QJFC (QS)/QJKR (QS')
CPU-Z
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U CPU Engineering Sample
HWiNFO64
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U CPU Engineering Sample
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U CPU Engineering Sample
● HYSTOU Fanless Mini PC FMP03 Core i3-6100Uの分解写真（内部基板の写真）
公式ページ等に内部の写真が無いので物凄く心配でした。
HDDの拡張で気になる SATAコネクタは 2個実装されていたので安心しました。
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U

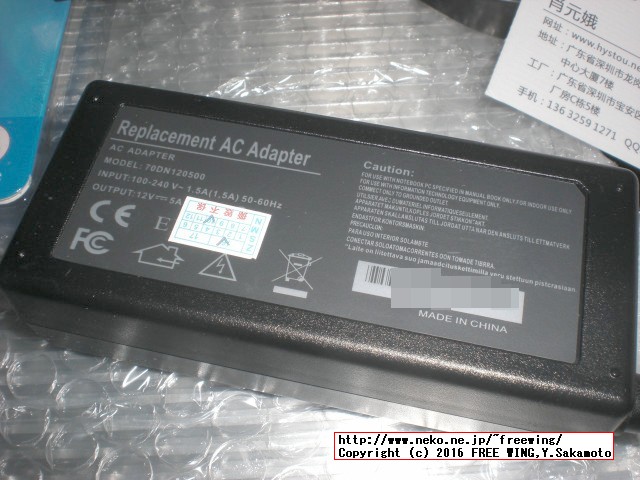

ACアダプタは +12V 5A 60Wの大容量。連続稼動で何年持つかな？
AC Adapter MODEL 70DN120500 （70が ワット数、120が 12V、500が 5Aの意味かな）
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U

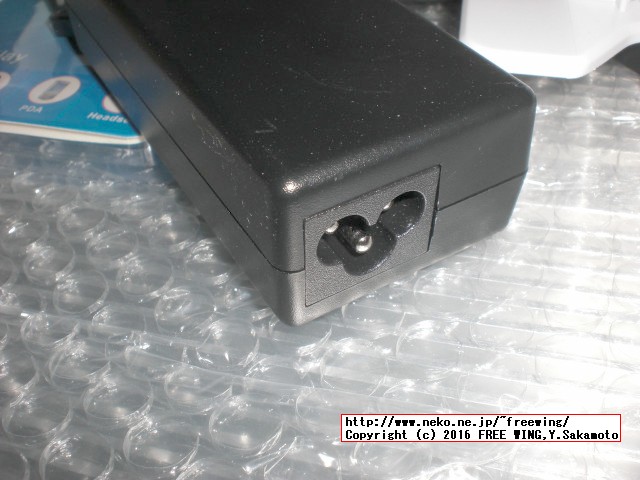

ACアダプタは良くあるミッキータイプです。
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
WiFiカード側（左側）が SATA1、右側が SATA2。mSATAコネクタは SATA3。
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
WiFiカード側（左側）が SATA1、右側が SATA2。mSATAコネクタは SATA3。
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
USB 2.0と SD-Card Reader。
SD-Cardリーダは Genesys Logic製の GL827Lで xD-Pictureは非対応です。
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U

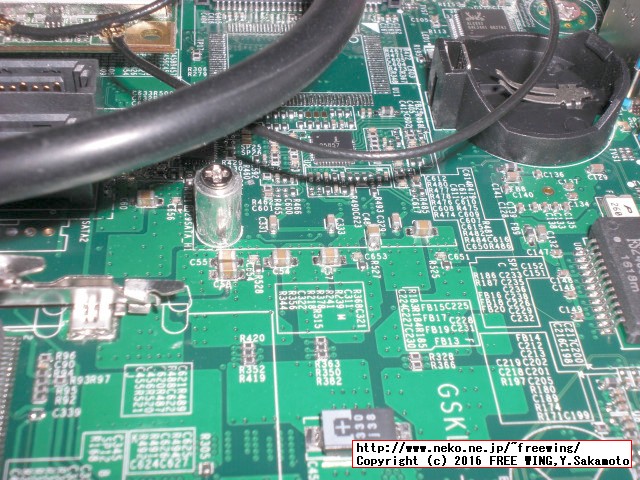

リチウム電池は無いので別途購入する必要が有ります。
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U

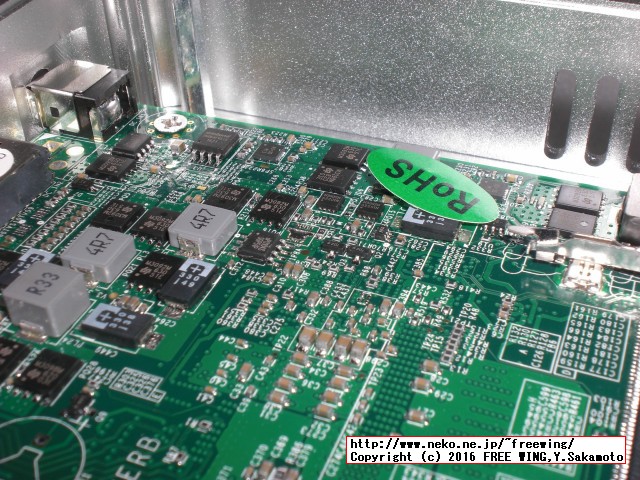

電源回路周り。昔だったらこれを数えて VRMが何フェーズ電源だなとか言ってたでしょうね。今は動けばそれで良し！で気にしませんが。
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U

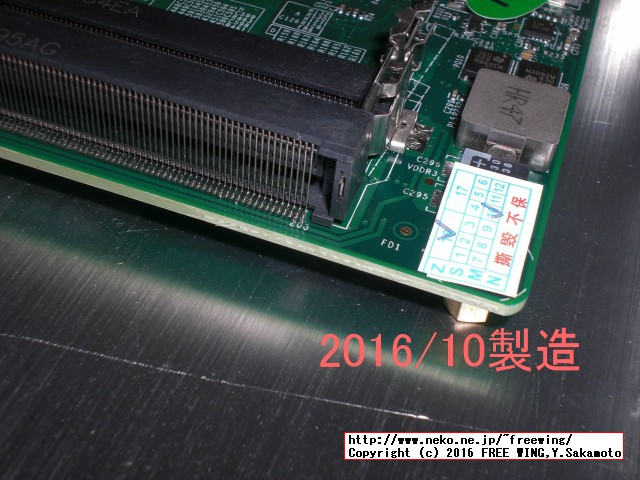

剥がすと無効になる保証シール。2016/10製造です。
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
液晶パネル接続用と思われる eDP 30ピンの基板回路パターンと、ディスプレイパネル電圧切り替えジャンパ eDP-PWR-SEL 6ピンの基板回路パターンが有る。
CEシールも有る。
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
写真の HDD LEDのコネクタの位置は電源ランプとなります。
POWER SWの横に並ぶ様に HDD LEDコネクタを差すと HDDアクセスランプとなります。
POWER SWの手前側は RESET SWでリセットスイッチとなります。
左横に COMポートのシリアルコネクタ用の基板配線が COM1と COM2の 2個分有ります。
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
AUD2のオーディオコネクタ（右側）と USB 2.0ヘッダコネクタ（中央）。
USBコネクタと同じく、オーディオのコネクタも誤挿入防止の箇所にピンが立っています。
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
AUD2のオーディオ用 10ピンコネクタ（上側）と USB 2.0用 10ピンヘッダコネクタ（その下）。
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・バッテリバックアップのコイン型リチウム電池 CR2032を 100円ショップで購入しました
バッテリバックアップのコイン型リチウム電池が無かったのでコイン型リチウム電池 CR2032を 100円ショップで購入しました。 → 航空便の運輸規定で送れないから抜いて有る？
ちなみにこれは 100円ローソンで買いました。ノーブランド品です。
ダイソーだと三菱ブランドのリチウム電池 2個入りが 100円で買えます。
アルカリ乾電池は 100円ローソンだと 三菱ブランドの 4本入り（単三電池、単四電池）が買えます。ダイソーは無印のノーブランド品です。
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U

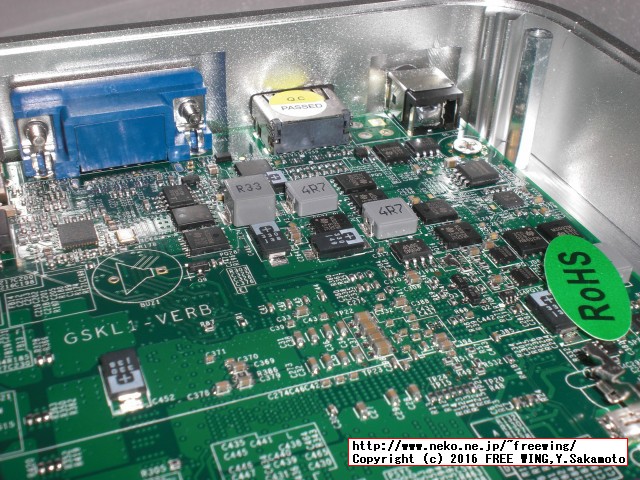

基板のシルク印刷の GSKL1-VERBでググるとロシア系のレビューサイトが出てきます。
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U

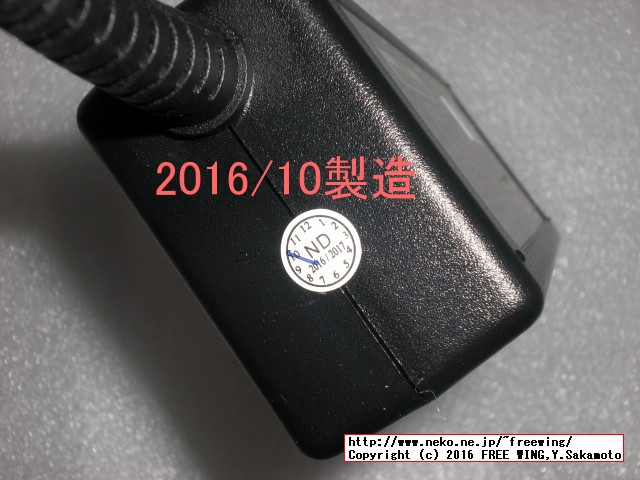

剥がすと無効になる保証シール。電源の ACアダプタも 2016/10製造です。
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U

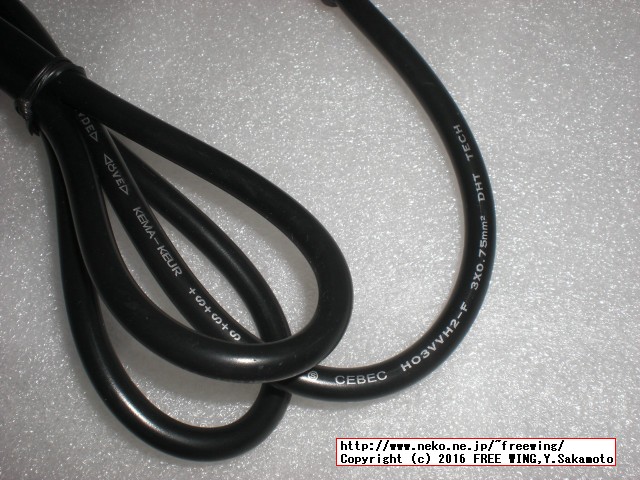

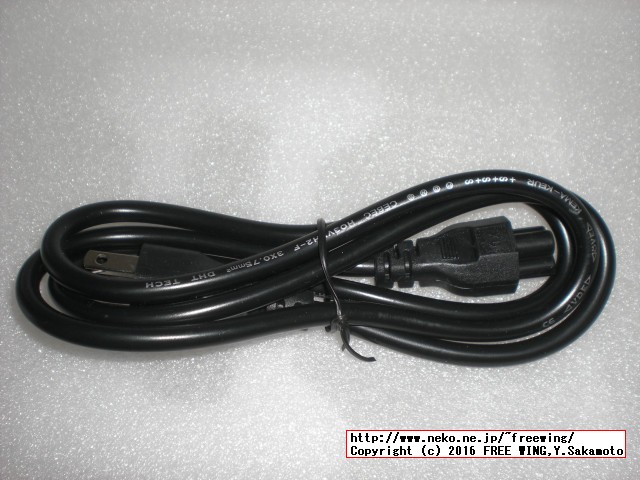

コードの側面に刻印が有ります。 H03VVH2-F 3X0.75mm2 DHT TECH
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U

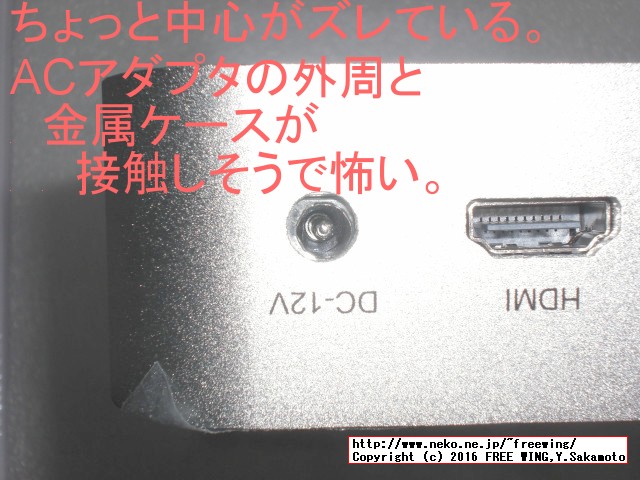

ACアダプタの端子と筐体の穴あけ位置が若干ずれているので、ACアダプタの外周が筐体に接触しそうで怖い。（外周が GND（マイナス）ならアースなので大丈夫？？）
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
コンボカードは AzureWave AW-NB041H Ralink RT3090BC4で技適付きでした。
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
WiFiカード側が SATA1、手前が SATA2。mSATAコネクタは SATA3。
INVT1コネクタは Inverter Power用 (2.0mm Pitch 1x6 box Pin Header), Backlight control connector for LVDS1
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
コンボカードは AzureWave AW-NB041H Ralink RT3090BC4で技適付きでした。
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
付属の SATAケーブル。SATA2.0らしい。
E119932-T AWM 21149 80C 30V VW-1 SERIAL ATA CABLE 30AWG
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U
HD-Audio High Definition Audio Codecsは Realtekの ALC892。
AUD2のオーディオ用 10ピンコネクタが有る。
● HYSTOU Fanless Mini PC FMP03 Core i3-6100Uの BIOS写真
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U BIOS
BIOS Ver. 5.11 GSKL1 5.02 x64 2016/08/09
・HYSTOU Fanless Mini PC FMP03 Core i3-6100U BIOS
● HYSTOU Fanless Mini PC FMP03 改造 mod.
内蔵 HDDの増設、圧電ブザーやリセットスイッチの追加、USB 2.0コネクタを増設する mod. Modificationです。
下記にまとめました。
・2016/12/20
中華ベアボーンに内蔵 HDD、圧電ブザーやリセットスイッチ、USB 2.0、光デジタル S/PDIFを増設する改造
HYSTOU FMP03 6100U Fanless Mini PC modification Add HDD、Reset SW、USB 2.0、SPDIF
● AliExpress.com（アリエクスプレス）で中華ベアボーンを購入
AliExpressで HYSTOU製の中華ベアボーンを購入しました。
AliExpressでの支払いはクレジットカードや WebMoney、Western Unionが使えます。日本からの支払いは通常はクレジットカードになると思います。
支払いのクレジットカードは VISAや MasterCardが使えます。JCBは使えません。
クレジットカードを使うのに心配な場合は au WALLETの様なプリチャージ式のクレカを使うのが良いと思います。（AliExpressの WebMoneyは au WALLETの WebMoneyとは別物）
※ AliExpressでも昔は PayPalが使えましたが、AliExpressの販売者に悪質な業者が多く、PayPal側での返金処理の比率が他のネット通販と比べても多いので PayPal側が「AliEx.は信用ならん」として業務提携を解消した。と聞いています。
AliExpress.comの商品購入から発送の時系列
10/29に AliExpress（アリエクスプレス）で注文、クレジットカード決済
11/01 発送連絡のメールと EMSの追跡番号（発送方法に DHLを選択したのに EMSになった）
11/03 EMSの追跡番号が日本郵便のウェブで追跡できる状態になる。（17TRACKでも勿論追跡可能です）
インターネットの荷物追跡サービス
17TRACK 世界最大の荷物追跡プラットフォーム
中国やその他の国からあなたが注文したお荷物を追跡してみませんか？
AfterShip Track shipments of 369 couriers
個人で無料で荷物追跡用の APIキーを発行できてアプリから JSONで荷物追跡の問い合わせが可能になる。（無料の場合は一ヶ月あたり 100件の追跡番号まで。）
AfterShip API V4 RESOURCES Python SDK
日本郵便 EMS（国際スピード郵便） EMS配達状況のご確認
| お問い合わせ番号 | 商品種別 付加サービス |
EA 111 222 333 CN
EA111222333CN | 外国来郵便 |
| 状態発生日（海外で発生した場合は現地時間） | 配送履歴 | 取扱局 | 県名・国名 |
| 2016/11/02 19:50 | 引受 | | CHINA |
| 2016/11/02 21:16 | 国際交換局から発送 | SHENZHEN EMS | CHINA |
| 2016/11/04 01:29 | 国際交換局に到着 | 東京国際郵便局 | 東京都138-8799 |
| 2016/11/04 04:30 | 通関手続中 | 東京国際郵便局 | 東京都 138-8799 |
| 2016/11/04 13:52 | 国際交換局から発送 | 東京国際郵便局 | 東京都 138-8799 |
| 2016/11/05 02:52 | 到着 | ＊＊郵便局 | 東京都 |
| 2016/11/05 10:34 | お届け済み | ＊＊郵便局 | 東京都 |
2016-11-05 10:34 TOKYO, *****, ***-****, Final delivery
2016-11-05 02:52 TOKYO, *****, ***-****, Processing at delivery Post Office
2016-11-04 13:52 TOKYO, TOKYO INT, 138-8799, Departure from inward office of exchange
2016-11-04 04:30 TOKYO, TOKYO INT, 138-8799, Held by import Customs
2016-11-04 01:29 TOKYO, TOKYO INT, 138-8799, Arrival at inward office of exchange
2016-11-02 21:16 CHINA, SHENZHEN EMS, Dispatch from outward office of exchange
2016-11-02 19:50 CHINA, Posting/Collection
---
2016-11-05 02:52 日本, 到达投递局
2016-11-04 13:52 日本, 海关放行
2016-11-04 04:30 日本, 送交海关
2016-11-04 01:29 日本, 到达处理中心,来自中国 深圳
2016-11-02 19:50 深圳市, 深圳市邮政速递物流公司国际业务分公司已收件（揽投员姓名：周彩英,联系电话:）
● eBayでの商品購入後の売主への評価
eBayの話になりますが、eBayの売主（Seller）は購入者（Buyer）からの評価を物凄く神経質に気にし、また Negativeの評価を物凄く嫌がります。
それ程までに評価によって売り上げか異なってくるからでしょう。
普通に問題の無い商品だった場合には Positiveで 星5の評価をします。
万一（しょっちゅう？） eBayで買った商品が説明違いや不良品だった場合は、まず最初に eBay経由で Contact Sellerから "I have a question about using my item or I want to send the seller a message"を選択して不具合内容と不具合がわかる写真を送信します。
その後、売主から返金連絡が来るので返金希望と返信して返金手続きをします。
いきなり最初から "I received an item that wasn't as described"等を選んでは駄目です。これらを選ぶのは上記のやり取りで売主が返金に応じなかったり対応が悪かった場合、返答が無い場合に行ないます。
売主が素直に返金に応じた場合 → 返金希望として売主からの返金を待ちます。
売主が不良を認めず返金に応じない場合 → eBay側にエスカレーションして「返金希望」のリクエストをします。
支払方法が PayPalの場合 → PayPal側にエスカレーションして「返金希望」のリクエストをします。
Tags: [ベアボーン], [Windows PC], [Hackintosh]
●関連するコンテンツ(この記事を読んだ人は、次の記事も読んでいます)
VirtualBoxに Mac OS X macOS Sierraをインストールの夢
Windowsの VirtualBoxに Mac環境を作り OS Xをインストールして動かす夢を見る
Windowsパソコンで Macる。Skylake Platform in OSX86 Hackintoshの夢、BIOS設定内容
Windows PCで iPhone開発、Mac OS Xで Hackintoshの方法、DVMT Pre-Allocated 128MB
OSX86 Hackintosh用の USBインストールメディアを UniBeastで作成する方法の夢
Windowsパソコンで Macの夢の準備、UniBeastで macOS Sierra Bootable USBメモリを作る
OSX86 Hackintosh Sierraを Core i3 6100U Skylake Windowsパソコンにインストールする方法の夢
UniBeastで作成した OSX86 macOS Sierraを Bootable USBデバイスから Windows PCにインストールする
UniBeastでインストール後の OSX86 Hackintoshの設定を MultiBeastで行なう夢
MultiBeastで HDDにブートローダーを書き込む、Skylake用に各種初期設定を行なう方法
OSX86 Hackintoshで良く出てくる DSDTや SSDTって何？取得方法は？の夢
DSDT.amlや SSDT.amlの取得方法、ACPI電源管理用の情報が書いてあるファイルです
OSX86 Hackintoshで Skylakeの画面左上隅のグラフィックグリッチ症状を治す方法の夢
How to fix Skylake Intel HD 520 Graphics Glitch in top left in OSX86 Hackintosh
Intel NUC Kit NUC8I5BEH BOXNUC8I5BEHを買ってみた、Coffee Lake Core i5-8259U搭載、テレワークに最適な小型筐体
Intel NUC NUC8I5BEH Coffee Lake Core i5-8259U搭載、HDD、M2 SSD搭載可能で超高速 CPU
中華ベアボーンに内蔵 HDD、圧電ブザーやリセットスイッチ、USB 2.0、光デジタル S/PDIFを増設する改造
HYSTOU FMP03 6100U Fanless Mini PC modification Add HDD、Reset SW、USB 2.0、SPDIF
Apple MacBook Airを買ってみた。開発者必須アプリの紹介
Xcodeで iPhoneの開発の為に、Mac OS X用アプリを Swift言語で作る方法
Xcodeで Mac OSX用のクリップボード共有＆履歴アプリを作る
Mac OS X用アプリを Swift言語で作る方法、MacOSXでクリップボード監視で変化が有ったら取得
Xcode SWIFTで Mac OSX用のスクリーンマスコットアプリを作る
Mac OS X用アプリを Swift言語で作る方法、デスクトップ画面に画像をオーバーレイで描画する方法
Xcode SWIFTで Mac OSX用のスクリーンキャプチャアプリ＆画像保存を作る
Mac OS X用アプリを Swift言語で作る方法、デスクトップの画像をキャプチャする方法
[HOME]
|
[BACK]
リンクフリー(連絡不要、ただしトップページ以外は Web構成の変更で移動する場合があります)
Copyright (c)
2016 FREE WING,Y.Sakamoto
Powered by 猫屋敷工房 & HTML Generator
http://www.neko.ne.jp/~freewing/hardware/hystou_barebone_fmp03_i3_6100u/
