2020/01/17

Intel NUC Kit NUC8I5BEH BOXNUC8I5BEHの BIOSを簡単にアップデートする方法、写真付き解説手順 Intel NUC Kit NUC8I5BEH BOXNUC8I5BEHの BIOSを簡単にアップデートする方法、写真付き解説手順

(Intel NUC NUC8I5BEH Coffee Lake Core i5-8259Uの BIOS更新を写真付きで手順を解説します)

Tags: [ベアボーン], [Windows PC], [Hackintosh]




● 1TB級 SSDが 1万円で買える様になった!!

 Samsung製と Crucial製なので安心。

Samsung SSD 1TB 860QVO 2.5インチ内蔵型 3年保証 PS4動作確認済み 正規代理店保証品 MZ-76Q1T0B/EC
ASIN: B07MTH57YQ

V-NAND 4bit MLC 64層
Samsung MJX コントローラ
DRAMキャッシュ 1GB LPDDR4
連続読出 550MB/s
連続書込 520MB/s
保証期間 3年保証(360TBW)

Crucial SSD M.2 1000GB P1シリーズ Type2280 PCIe3.0x4 NVMe 5年保証 正規代理店保証品 CT1000P1SSD8JP
ASIN: B07JWKKBVV

Micron製 QLC型 64層 3D NAND
SIlicon Motion製SMI 2263 controller SM2263
DRAMキャッシュ 1GB DDR3
連続読出 2000MB/s
連続書込 1700MB/s
5年保証 正規代理店保証品 200TBW
[付属品] Acronis True Image

Seagate 外付 8TB 静音 HDD PS4 動作確認済 縦・横置可 省エネ USB3.0 ハードディスク 3.5" 日本語サポートコール STEB8000100
ASIN: B01HAPGEIE

8TB 大容量、バックアップ用途として。
品質保証期間 ご購入後3年間
ST8000DM004 BarraCudaシリーズ 5400低回転バージョン

WD HDD 外付けハードディスク 8TB Elements Desktop USB3.0 WDBBKG0080HBK-JESN/2年保証
ASIN: B07DY13WHP

8TB 大容量、バックアップ用途として。
メーカー保証期間: 2年
「HDDおみくじ」で下記のどれか
・WD80EMAZ-00M9AA0 WD Ultrastar DC HC320の廉価版 5400低回転バージョン 空気入り
・WD80EMAZ-00WJTA0 WD Ultrastar DC HC510の廉価版 5400低回転バージョン ヘリウム入り


● Intel NUC Kit NUC8I5BEH BOXNUC8I5BEH BEAN CANYON

インテル NUC キット NUC8i5BEH
インテル NUC キット NUC8i5BEH 製品仕様 ミニ PC

 NUCのシリーズ名称:BEAN CANYON
 搭載 CPUのシリーズ名称:Coffee Lake-U Core i5-8259U
 無線機能:WiFi内蔵 Bluetooth 5.0内蔵 Intel Wireless-AC 9560(取り外し不可)

 増設可能な物
メモリDDR4-2400 1.2V SO-DIMM16GB x 2枚
ストレージ2.5 SATA HDD/SDD9.5mm厚まで 1台
ストレージM.2 SSD PCI Express PCIe22x42/22x80 1枚
メモリーカードmicroSDXC with UHS-I supportmicroSDカード 1枚
 ※ 型番の末尾が Hの物は HDDを内蔵可能です。
 ※ 型番が NUC8I5BEK(BOXNUC8I5BEK)の末尾が Kの物は HDDを内蔵できません。

 動かすのに必要な物
 ・Windows 10等の 64bit OS
 ・DDR4 2400MHz SO-DIMM メモリ
 ・M2-SSD、SATA-SSD等のストレージ
 ・電源コード(ミッキータイプ)

今回購入


INTEL インテル i5-8259U M.2 SSDに対応 2.5" (9.5mm厚) HDD/SSDも搭載可能 ハイパフォーマンス小型ベアボーンキット BOXNUC8I5BEH【日本正規流通品】
ASIN: B07J6T286L

型番の末尾が Hで HDDを内蔵可能(9.5mm厚まで)

シリコンパワー ノートPC用メモリDDR4-2400(PC4-19200) 16GB×2枚 260Pin 1.2V CL17 永久保証 SP032GBSFU240B22
ASIN: B07H42XM9S
今回購入


Crucial SSD M.2 1000GB P1シリーズ Type2280 PCIe3.0x4 NVMe 5年保証 正規代理店保証品 CT1000P1SSD8JP
ASIN: B07JWKKBVV

NVMe仕様
※ M.2形式の SSDでも SATA接続タイプは転送速度が遅いので注意


● Intel NUC Kitは電源ケーブルが付属していないので電源ケーブルが必要です。

BUFFALO 電源ケーブルDELL/HP用3ピンソケット(メス)⇔2ピンプラグ(オス)20cm BSACC0802BKA
ASIN: B014GLJJ32

ミッキー型電源ケーブル

サンワサプライ 電源コード(3P・L型コネクタ) 0.2m KB-DM3L-02
ASIN: B01N59OFE9

ミッキー型電源ケーブル
L型コネクタ


● Intel NUC Kit NUC8I5BEH BOXNUC8I5BEHの BIOSを簡単にアップデートする方法、写真付き解説手順

 Intel NUC NUC8I5BEH Coffee Lake Core i5-8259Uの BIOS更新を写真付きで手順を解説します。

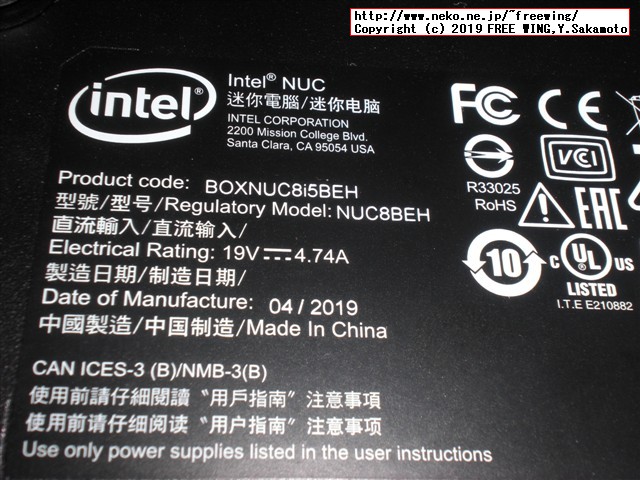

・インテル NUC キット NUC8i5BEHの写真レビュー
インテル NUC キット NUC8i5BEHの写真レビュー
 製造ロット: 2019年 4月製造ロット

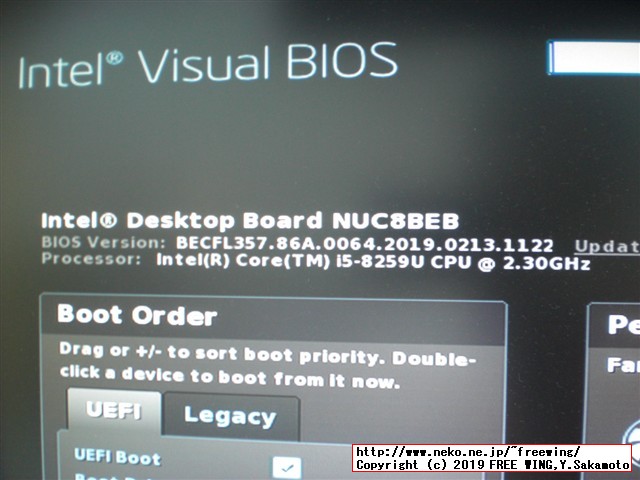

・インテル NUC キット NUC8i5BEHの写真レビュー
インテル NUC キット NUC8i5BEHの写真レビュー

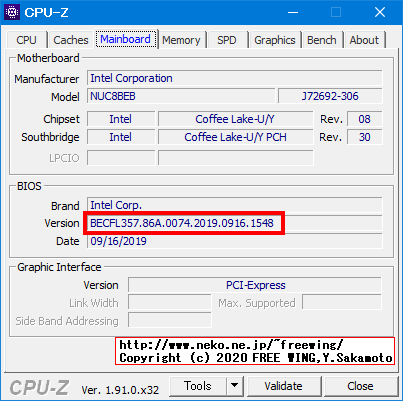

 出荷時 BIOSバージョン: BECFL357.86A.0064.2019.0213.1122


●インテル NUC キット NUC8i5BEHの BIOS画面の入り方

 NUC本体の電源をオンして F2キーを連打すると BIOSが起動して BIOS画面が表示される。

 USBポートがオレンジ色の所は充電用ポートで、NUCの電源を切っていても電力が供給されるのでスマートフォンなどの充電が可能です。


●インテル NUC キット NUC8i5BEH BIOSが壊れて起動しなくなった場合の対処方法

BIOS の破損により、インテル NUCの起動が妨げられる


●インテル NUC キット NUC8i5BEHの BIOSアップデート方法

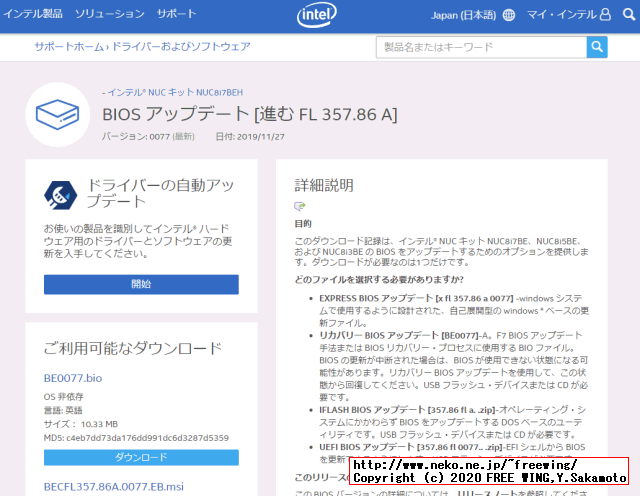

BIOS アップデート BIOS Update [BECFL357.86A]
 バージョン: 0077 日付: 2019/11/27
 追記:バージョン: 0083(最新) BECFL357.86A 日付: 2020/7/30 BE0083.bio

 インテル NUC キット NUC8i7BE、NUC8i5BE、および NUC8i3BE の BIOS をアップデート。

 手順
 1) 「BE0077.bio」をダウンロードする。
 2) USBメモリ等にコピーする。(SSDや HDDのルートディレクトリ等でも良い)
 3) NUCを再起動して「F7キー」を連打する(BIOS更新モードにする)
 4) 読み込みデバイスを選択して、BE0077.bioファイルを選択する。
 5) BIOS書き換えの確認が出るので Yesを押す。
 6) そのまま 5分程度待つと BIOSの更新が完了して自動的に再起動します。
 7) BIOSのバージョンが「BECFL357.86A.0077」なのを確認したら OK。

 F7 キーを押して BIOS アップデートする方法は Intelが推奨しています。
インテル NUC の BIOS をアップデートする方法

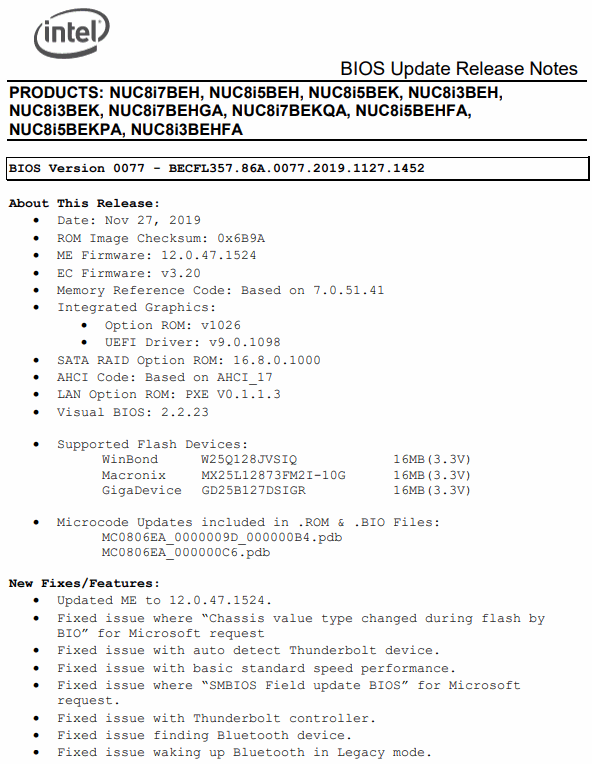

New Fixes/Features:
・ Fixed issue where Watchdog feature is triggered during stress testing.
・ Updated BIOS code for BIOS recovery with USB flash drive.
・ Updated Chassis type default to 0x23.
・ Updated BIOS code for security fixes.

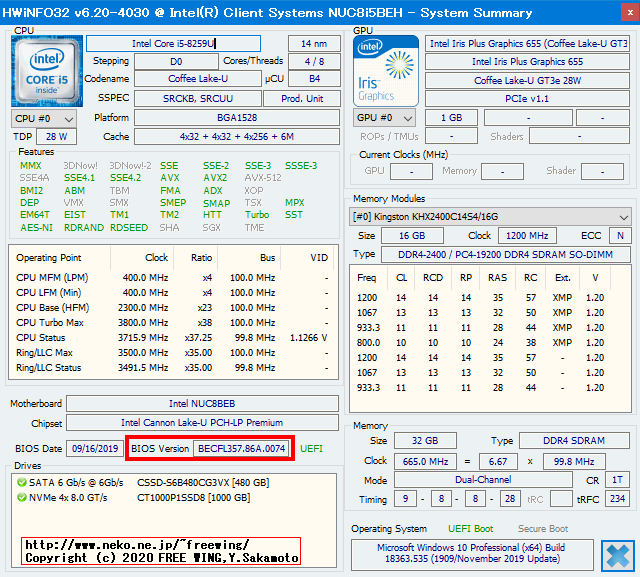

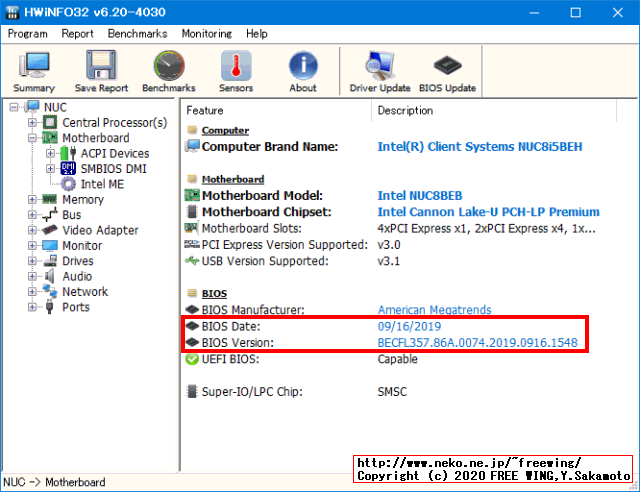

・インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順


・インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順


・インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順


・インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順


・インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順

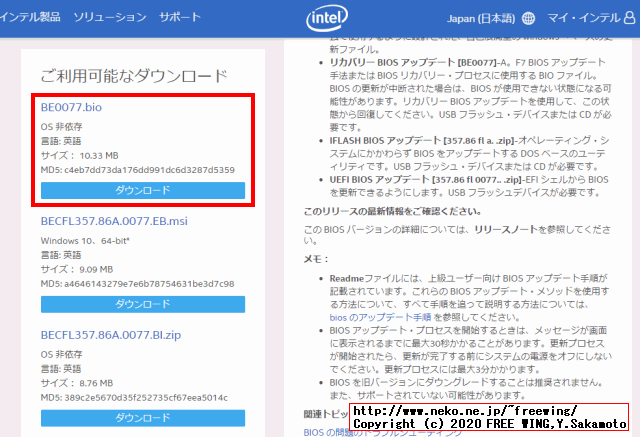

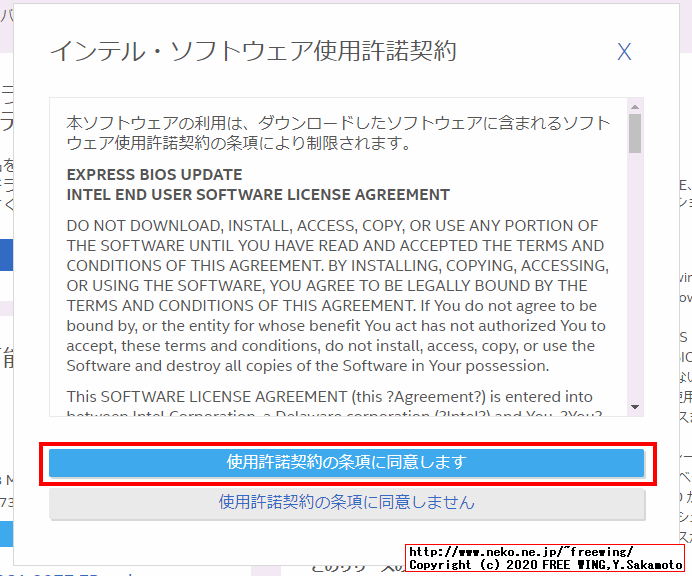

 1) 「BE0077.bio」をダウンロードする。

・インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順


・インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順

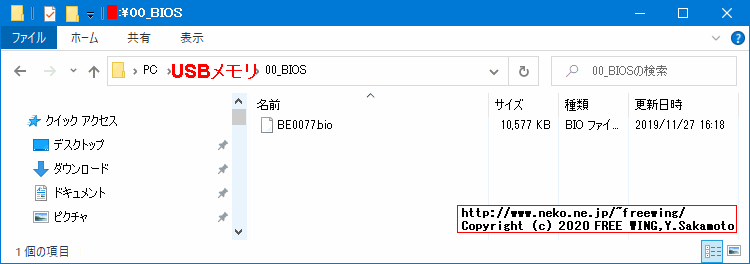

 2) USBメモリ等にコピーする。(SSDや HDDのルートディレクトリ等でも良い)

・インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順



・インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順

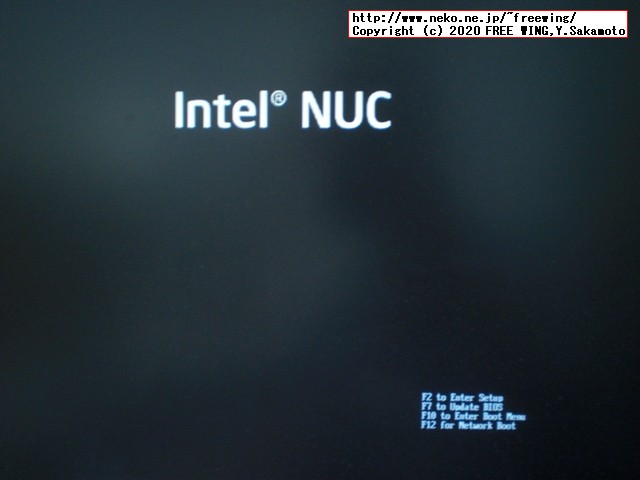

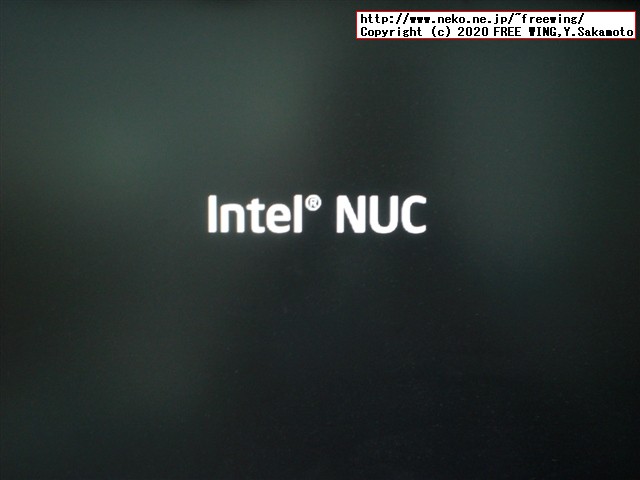

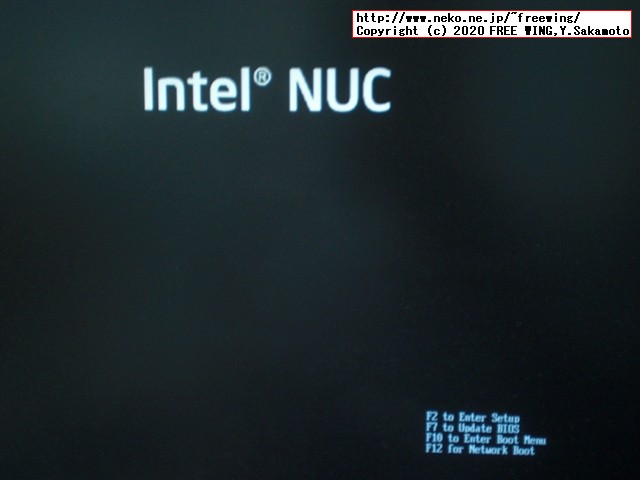

 3) NUCを再起動して「F7キー」を連打する(BIOS更新モードにする)

・インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順

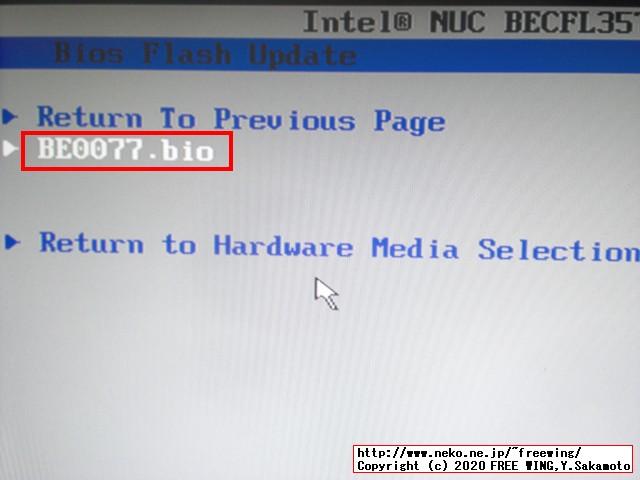

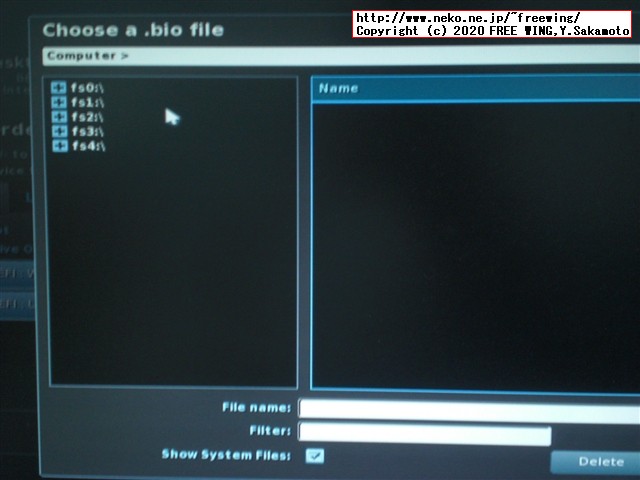

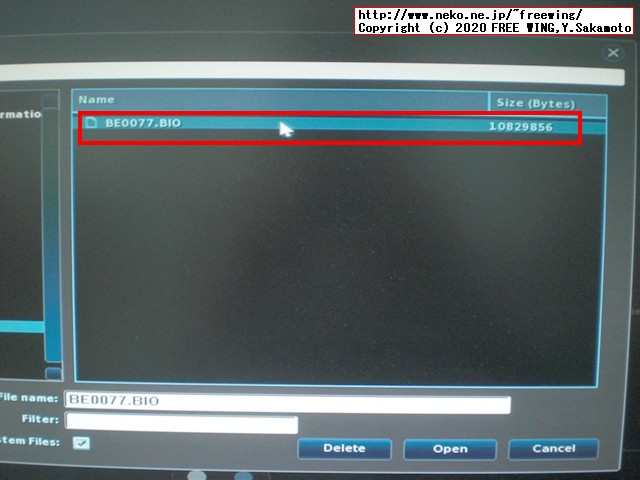

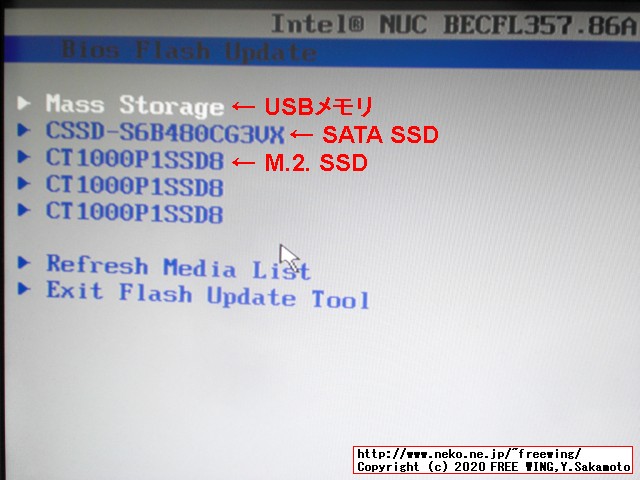

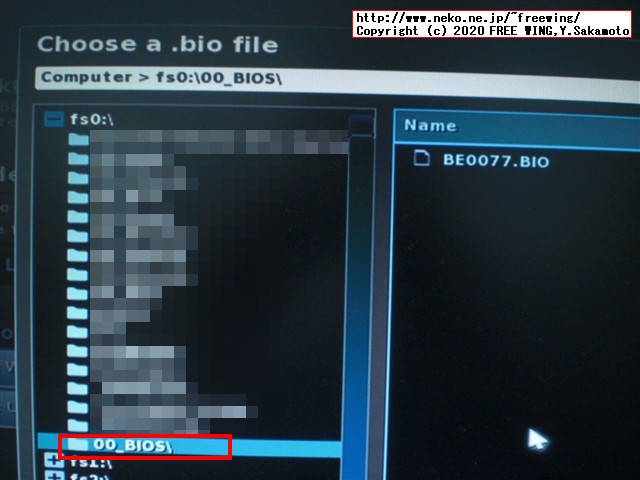

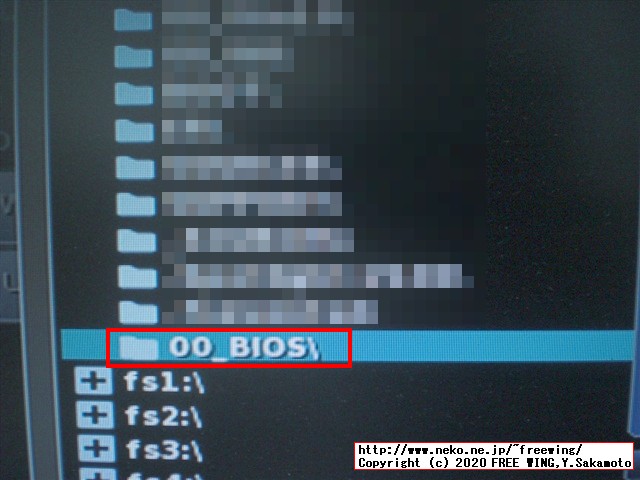

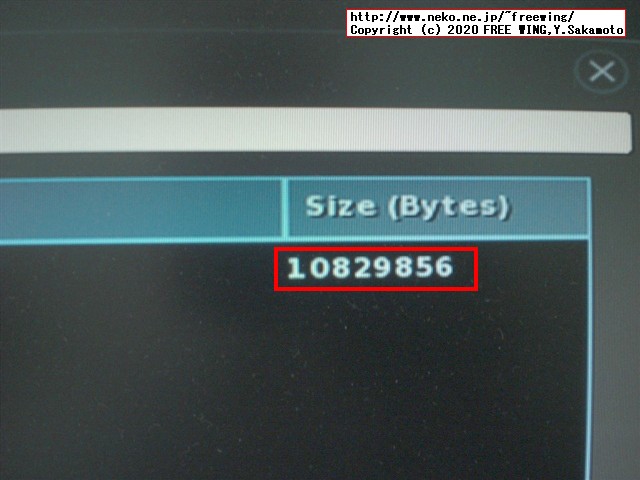

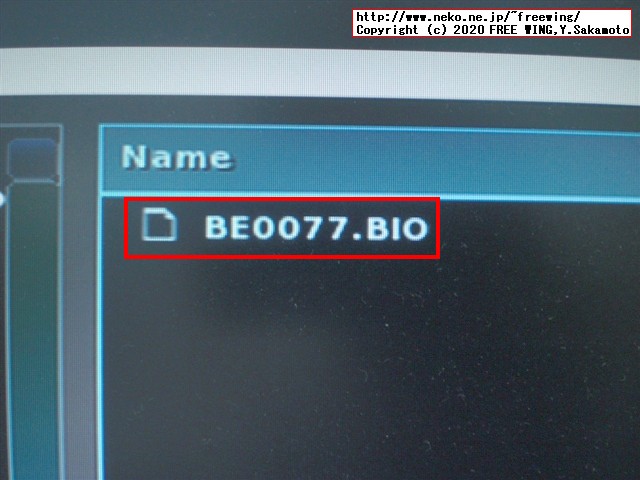

 4) 読み込みデバイスを選択して、BE0077.bioファイルを選択する。

・インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順


・インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順

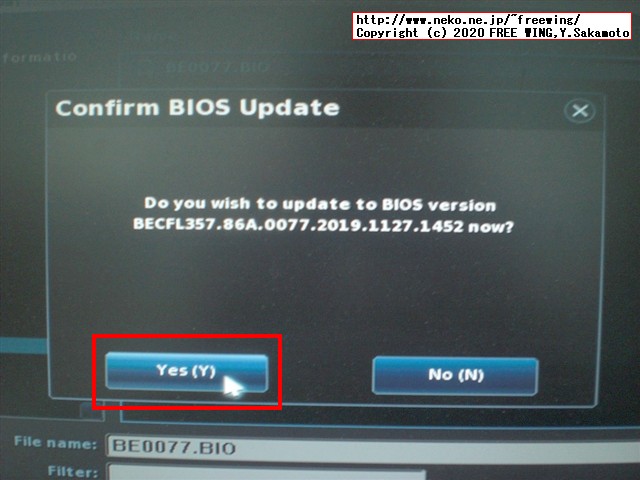

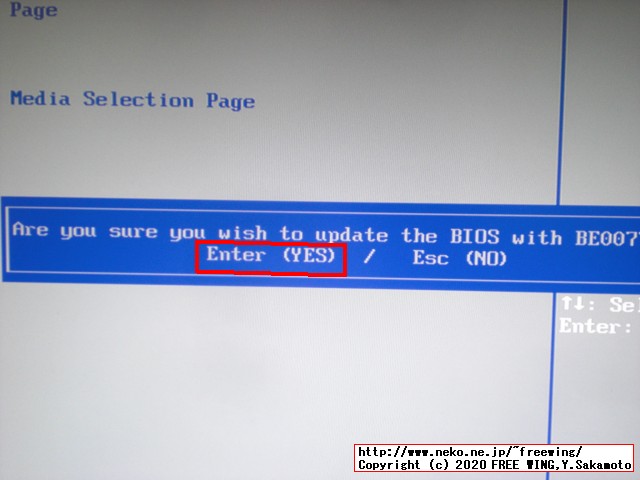

 5) BIOS書き換えの確認が出るので Yesを押す。

・インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順
 自動的に再起動します。

・インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順

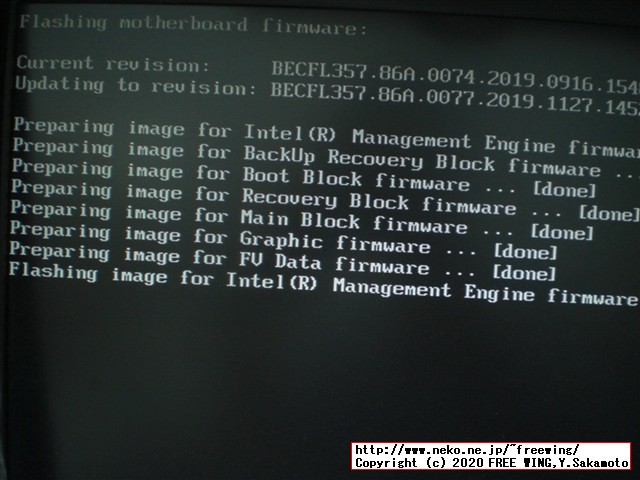

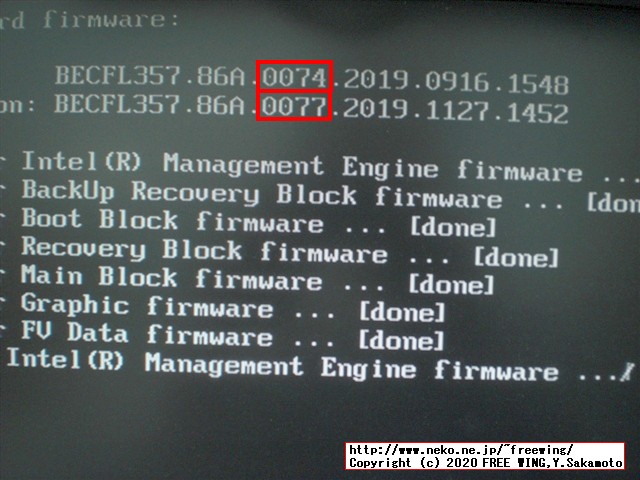

 6) そのまま 5分程度待つと BIOSの更新が完了して自動的に再起動します。

・インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順



・インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順
 6) そのまま 5分程度待つと BIOSの更新が完了して自動的に再起動します。

・インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順

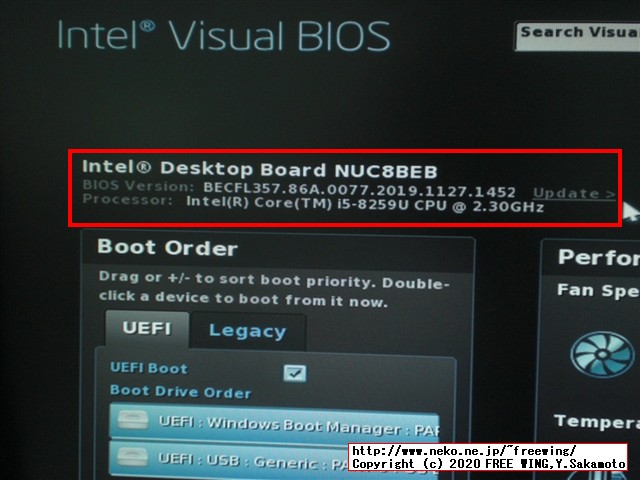

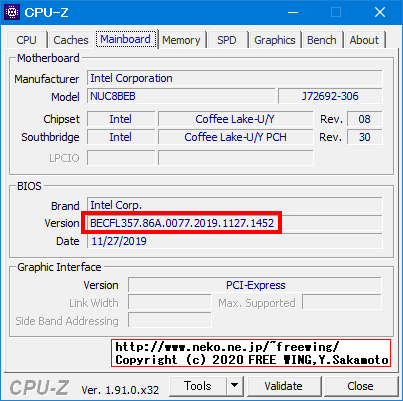

 7) BIOSのバージョンが「BECFL357.86A.0077」なのを確認したら OK。

・インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEHの BIOSアップデート方法、写真付き解説手順

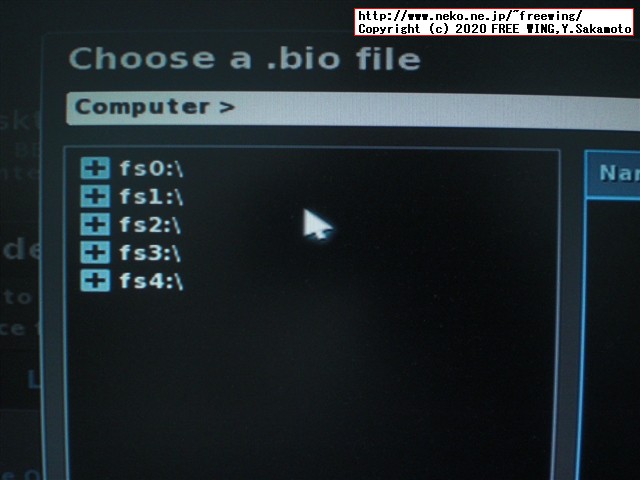

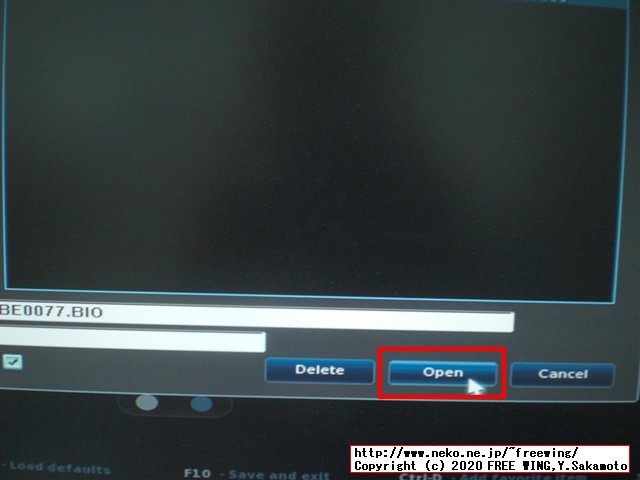

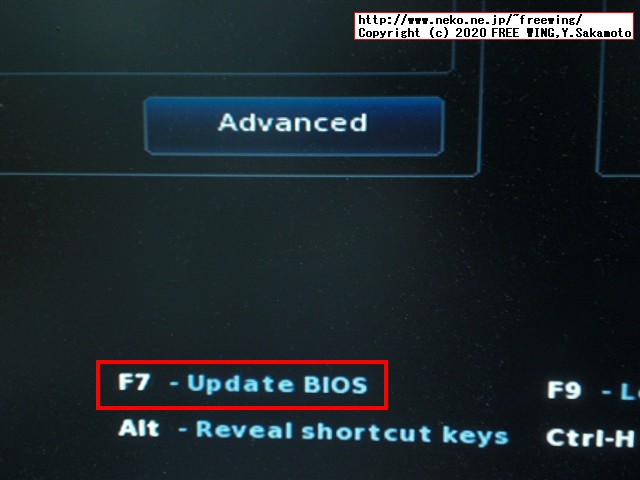

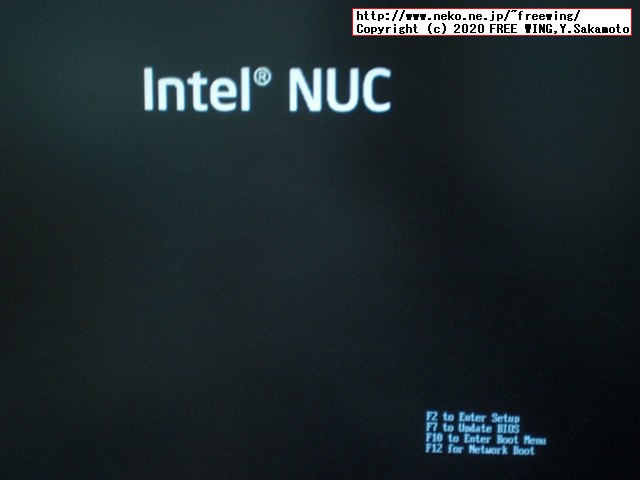

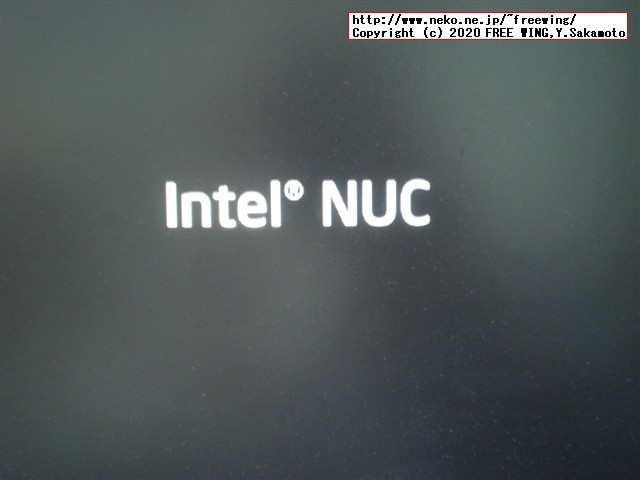

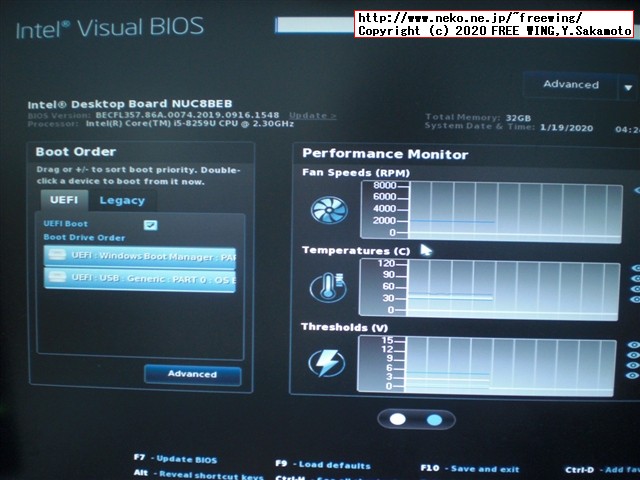

●インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順

・インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順


・インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順


・インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順


・インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順


・インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順


・インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順


・インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順


・インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順


・インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順


・インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順


・インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順


・インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順


・インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順
インテル NUC キット NUC8i5BEH FWキーで BIOS起動からの BIOSアップデート方法、写真付き解説手順
