・2016/12/20

中華ベアボーンに内蔵 HDD、圧電ブザーやリセットスイッチ、USB 2.0、光デジタル S/PDIFを増設する改造

(HYSTOU FMP03 6100U Fanless Mini PC modification Add HDD、Reset SW、USB 2.0、SPDIF)

Tags: [ベアボーン], [Windows PC], [Hackintosh]

●

　2chの超小型PC総合スレを見ていたら Vorke V1と言う Celeron J3160搭載の小型 PCが $160程度で買えると有りました。
　既に Giada 1037Uを買っていましたが、なんとなく値段が安いので欲しくなりました。

【手のひら】超小型PC総合スレPart6

846 ：名無しさん：2016/10/26(水) 13:46:20.28 0.net
Vorke v1 $43offクーポン(VKEV1BOX)まだ使えるね

Vorke V1 Intel Braswell Celeron J3160 4G RAM 64G SSD Windows MINI PC 802.11AC WIFI Gigabit LAN Bluetooth4.0 HDMI & VGA Output USB3.0 - Black
　USD 199.99から USD 43.00のクーポン値引きで USD 156.99

　そのうちに、スレの内容を読み込んでいると Core i3とかのベアボーン PCが $200程度で買える事がわかりました。
　うーん、非力なセレロンを買うくらいなら後数千円足して Core iシリーズを買おうかなと言う考えになりました。
　そして、行き着いた先が HYSTOU FMP03 Fanless Mini PC Core i3-6100U bareboneでした。
　※ Core i3 6100Uが正しい

HYSTOU FMP03 Fanless Mini PC Core i3-6100U barebone Intel 6th Gen i3 Mini PC Low Power 12V Small Form Factor PC Barebone with WiFI
SKYLAKE Intel Core i7 6500U Mini PC Windows 10 Mini PC i7 Intel HD Graphics 520 4K Windows TV Box Core i5 Barebone Minipc Linux

AliExpress.com Hystou Flagship Store Hystou Mini PC Computers
　AliExpress.comの Hystou旗艦店

　HYSTOUって発音しにくい。
　中国語では海斯特技术有限公司（香港）暨深圳市邵晨电子科技有限公司
　海hǎi 斯sī 特tè = HY S TOU

● Core i3-6100U HYSTOU Fanless Mini PC FMP03

　購入したベアボーンパソコン HYSTOU FMP03 Core i3-6100U。

・2016/10/28

HYSTOU FMP03 Intel Skylake Core i3-6100U搭載ファンレス中華ベアボーン
AliExpress.comで中華ベアボーンを買ってみた HYSTOU FMP03 Fanless Mini PC

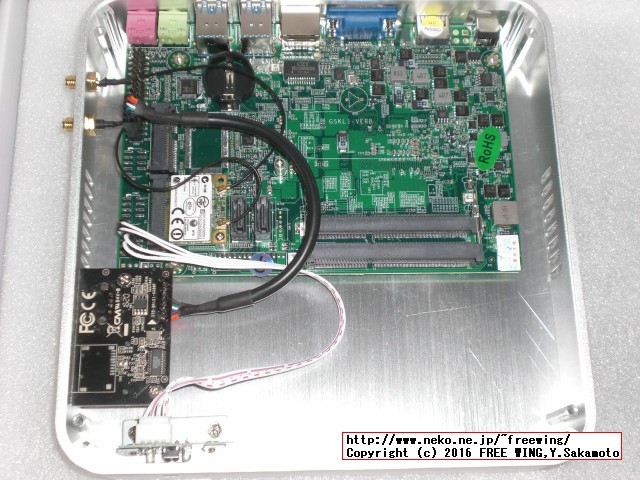

● HYSTOU Fanless Mini PC FMP03 Core i3-6100Uの分解写真（内部基板の写真）

　公式ページ等に内部の写真が無いので物凄く心配でした。
　HDDの拡張で気になる SATAコネクタは 2個実装されていたので安心しました。

・HYSTOU Fanless Mini PC FMP03 Core i3-6100U

　WiFiカード側（左側）が SATA1、右側が SATA2。mSATAコネクタは SATA3。

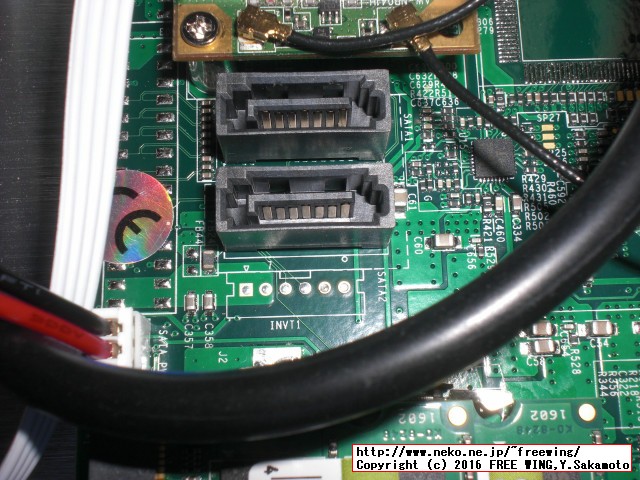

・HYSTOU Fanless Mini PC FMP03 Core i3-6100U

　WiFiカード側（奥側）が SATA1、手前が SATA2。mSATAコネクタは SATA3。

・HYSTOU Fanless Mini PC FMP03 Core i3-6100U

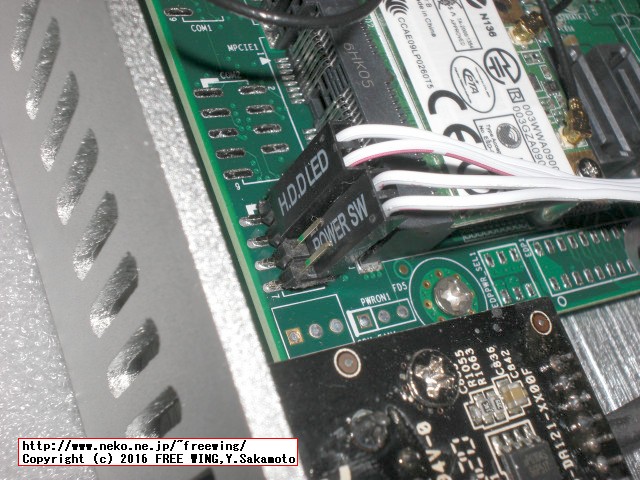

　写真の HDD LEDのコネクタの位置は電源ランプとなります。
　POWER SWの横に並ぶ様に HDD LEDコネクタを差すと HDDアクセスランプとなります。
　POWER SWの手前側は RESET SWでリセットスイッチとなります。
　左横に COMポートのシリアルコネクタ用の基板配線が COM1と COM2の 2個分有ります。

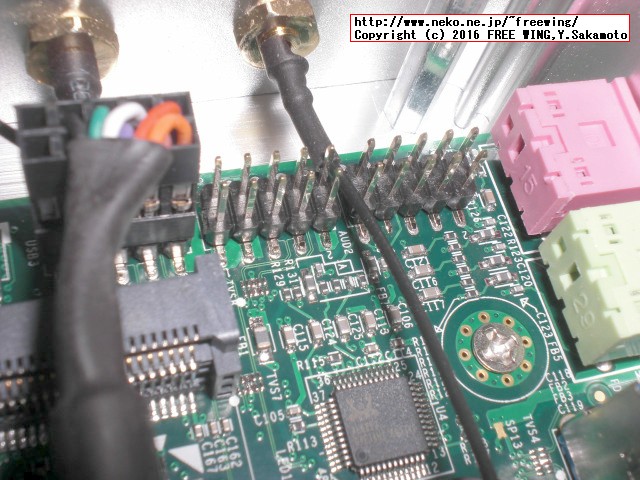

・HYSTOU Fanless Mini PC FMP03 Core i3-6100U

　AUD2のオーディオコネクタと USB 2.0ヘッダコネクタ。

● HYSTOU Fanless Mini PC FMP03 SATA HDD増設 mod.

　通常のストレートタイプのコネクタは筐体の寸法制限で収まらないのでコネクタ形状が L字型の SATA接続ケーブルを使用します。
　L字型と言っても通常の L字型では無く逆 L字型のコネクタの SATAケーブルを使用します。
　WiFiコンボカード側の SATAコネクタに接続します。
　※筐体の蓋を閉めないのであれば通常のストレートケーブルでも大丈夫です。

　HDD側は通常のストレートタイプのコネクタで大丈夫です。

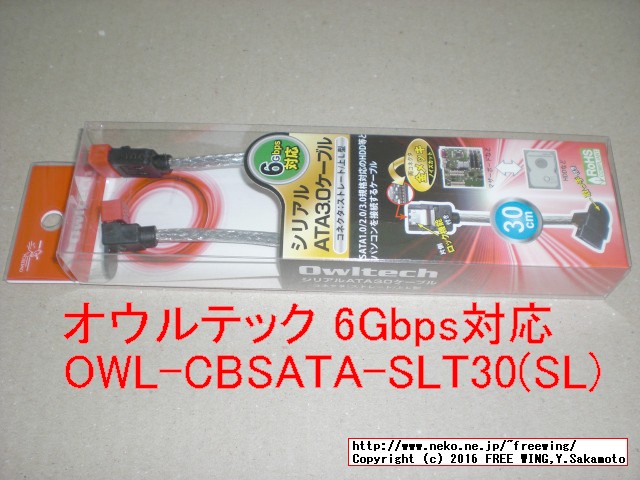

　筐体内が狭いのでケーブルの取り回しが楽なケーブル形状が丸いオウルテック製品 OWL-CBSATA-SLT30を使用しました。（通常の平型のケーブルだと自由に曲げられない）
Owltech [ストレート]-[ 上L型 ] シリアルATA2ケーブルシリーズ

オウルテック 6Gbps対応シリアルATAケーブル[ストレート]-[上L型] ラッチ付 30cm ノイズ対策シールドモデル OWL-CBSATA-SLT30(SL)

ASIN: B001O7QB1K

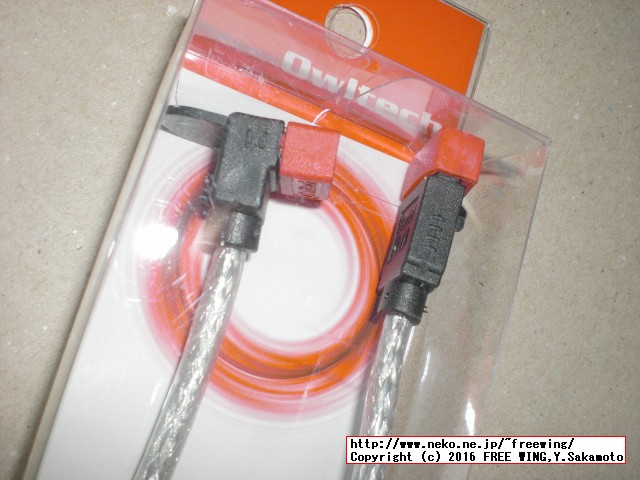

・オウルテック 6Gbps対応シリアルATAケーブル逆L字型ケーブル

・オウルテック 6Gbps対応シリアルATAケーブル逆L字型ケーブル

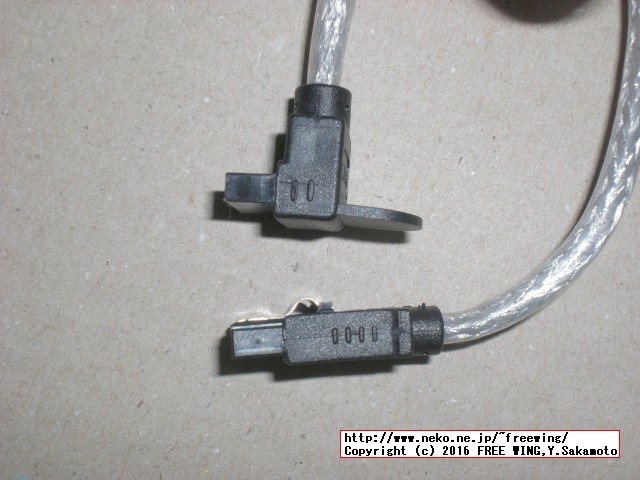

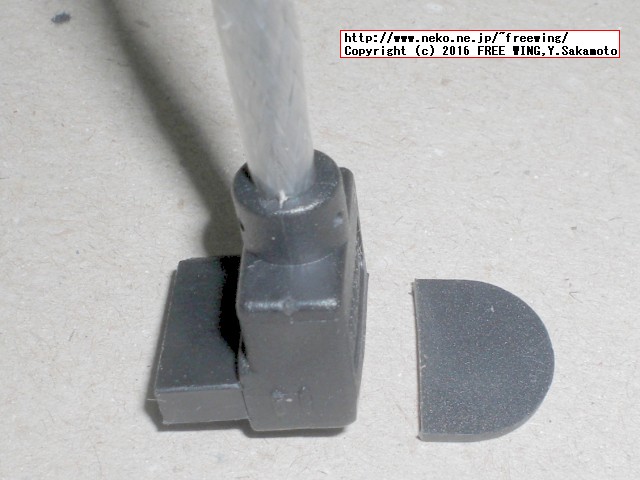

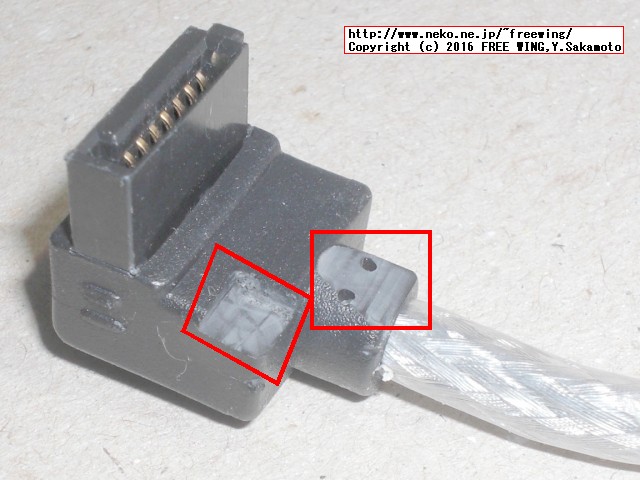

　L字コネクタのベロの部分はケースの蓋と干渉するので切り取りました。

・オウルテック 6Gbps対応シリアルATAケーブル逆L字型ケーブル

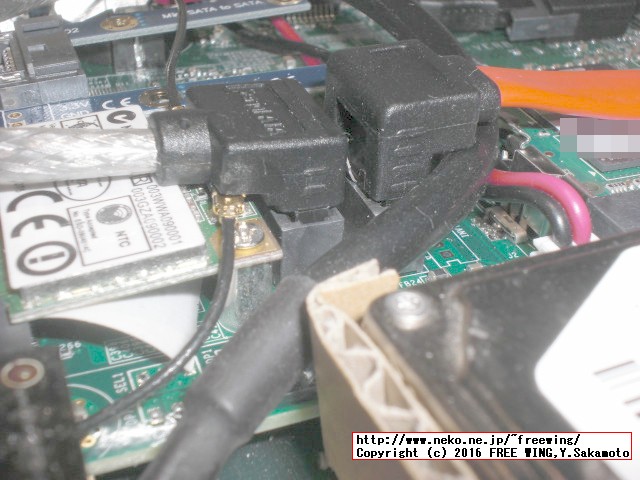

　SATAコネクタの外装モールドとコンボカードのアンテナコネクタが干渉するので SATAケーブルのモールドをカッターで加工しました。
・オウルテック 6Gbps対応シリアルATAケーブル逆L字型ケーブル

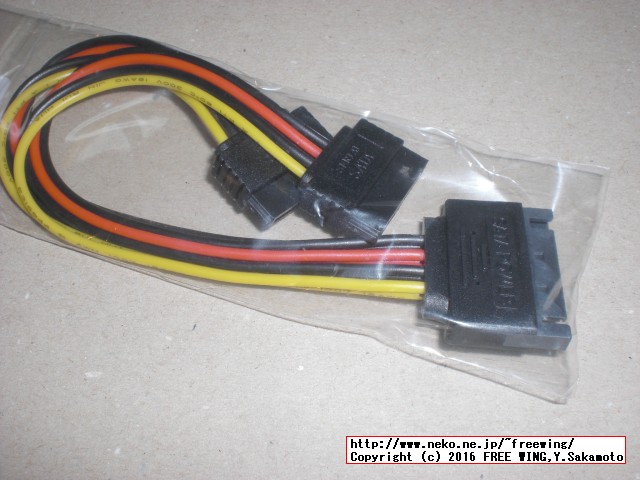

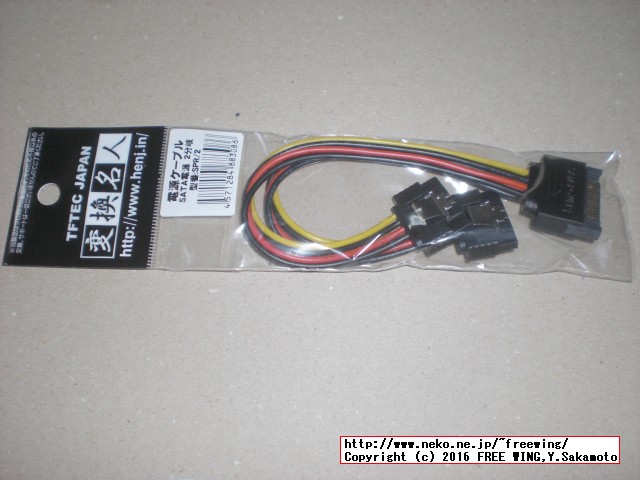

　また、HDD用の電源コネクタが不足するので SATA電源分岐ケーブルを使用しました。
■SATA電源 2分岐ケーブル(ロック付き)
　変換名人 by TFTEC
　型番 SPR/2
　JAN 4571284883086

変換名人 SATA電源(15ピン) 2分岐ケーブルロック付 SPR/2

ASIN: B0085PTF62

・■SATA電源 2分岐ケーブル(ロック付き)

・■SATA電源 2分岐ケーブル(ロック付き)

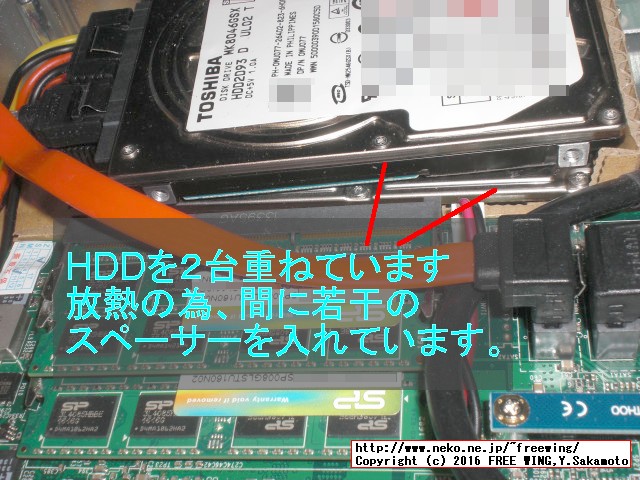

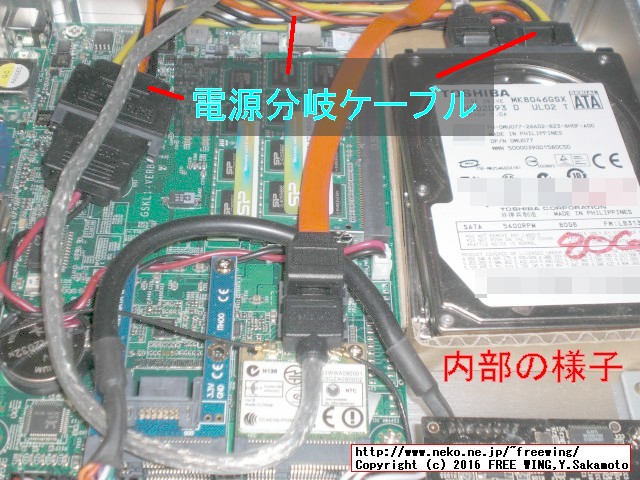

・HYSTOU Fanless Mini PC FMP03 HDD増設後の筐体内部の様子

　HDDを 2台重ねて置いています。
　放熱の為、隙間が空く様に間にはスペーサーを入れています。

・HYSTOU Fanless Mini PC FMP03 HDD増設後の筐体内部の様子

　SATA電源(15ピン) 2分岐ケーブル

● HYSTOU Fanless Mini PC FMP03 mSATAコネクタに標準の SATAコネクタ変換基板を実装 mod.

　mSATAコネクタに mSATA -> SATA変換基板を差すだけで使えます。（別途電源は必要）
　Celeron 1037U搭載の小型ベアボーンキット Giada D310では下記の玄人志向の製品を使用しましたが、今回は別の製品（Goliton）を使用しました。

玄人志向 STANDARDシリーズ mSATA → SATA変換基板 KRHK-MSATA/S

ASIN: B00IM6EF14

Goliton　MSATAテストツール　mSATA SSD　SATAハードディスクアダプタボードフルハイトライザーへ

ASIN: B01874KAPK
　MPCE1ST-N02 ITHOO Horizontal Type Mini SATA to SATA Adapter Card - Blue PCB
　Mini SATA to SATA

　今回は関係有りませんが、こういう変換基板の製品も有ります。

Generic　変換アダプタープレート　　MSATA to SATAアダプター　　Mini SATA to 7pin SATAアダプター (パワースロット付き)

ASIN: B01B61VE7Y
　筐体の空間に余裕があればこれでも大丈夫。電源コネクタも備わっているので HDDの接続に便利です。

Mini PCI-E→USB2.0 変換アダプター

ASIN: B01DGXCQK4
　USB 2.0だと存在価値が無い様な気がしますが、、、

MiniCard(USB)-デュアルmicroSD/SDHC/SDXCアダプタ ec-onlineshop

ASIN: B01MYV2468

エアリア上用賀 mSATA→SATA 変換 AR-MSASTA

ASIN: B00CB7WUTY
　逆バージョン、mSATAの SSDを通常の SATAで使える様にする変換基板です。
エアリア AR-MSASTA(上用賀)
　mSATA SSDをSATA接続に変換する基板です。
　●ノートPCからmSATAを取り外したので余っているSSDを有効活用したい

● HYSTOU Fanless Mini PC FMP03 ブザー追加改造 mod.

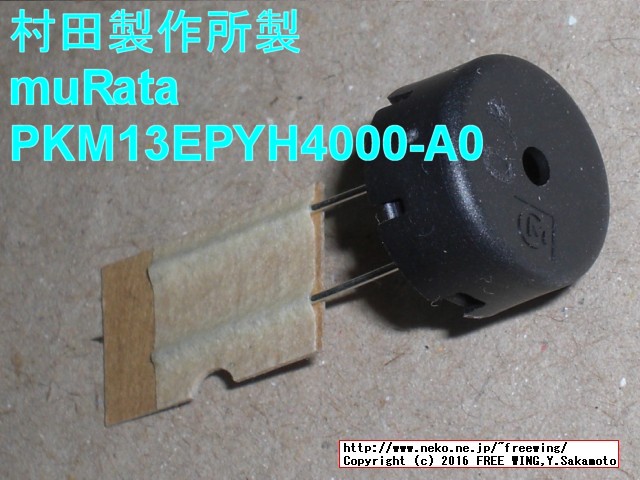

　秋月電子で購入した電子ブザーです。
　村田製作所 PKM13EPYH4000-A0 村田製作所製の高信頼度セラミック製品です。

村田製作所圧電サウンダ / ブザー
圧電スピーカー（圧電サウンダ）（１３ｍｍ）ＰＫＭ１３ＥＰＹＨ４０００－Ａ０

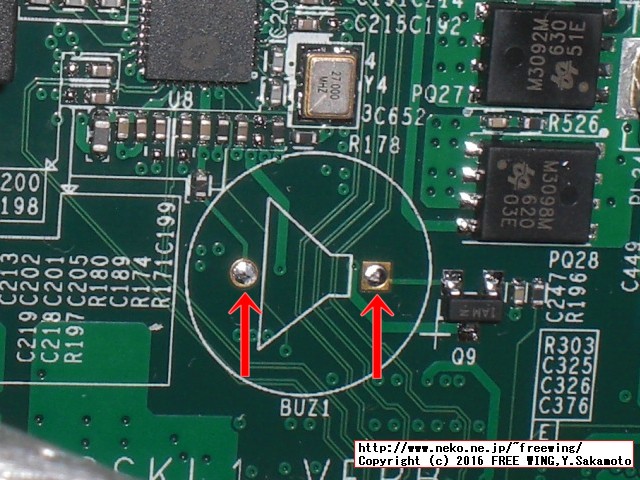

・HYSTOU Fanless Mini PC FMP03 ブザー追加改造 mod.

・HYSTOU Fanless Mini PC FMP03 ブザー追加改造 mod.

　ブザーを接続してもビープ音が鳴りませんでした。
　周辺回路は実装されているのに何でだろう？
　BIOS等でブザー機能が潰されているのかな？
　よく見ると極性の＋マークが有ります。

電子ブザー　ＵＤＢ－０５ＬＦＰＮ [UDB-05LFPN]
　を買って付けてみましたが音が出っぱなしになります。
（圧電スピーカーを接続した時に回路を破壊したのか、もともと鳴りっぱなしになのかは不明。）

・HYSTOU Fanless Mini PC FMP03 ブザー追加改造 mod. UDB-05LFPN

HYSTOU Fanless Mini PC FMP03 ブザー追加改造 mod. UDB-05LFPN

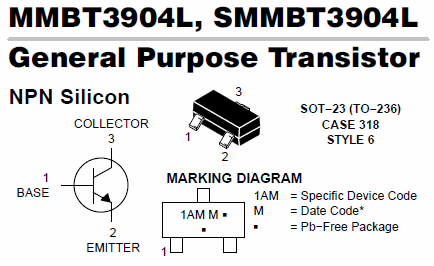

・HYSTOU Fanless Mini PC FMP03 ブザー追加改造 mod. MMBT3904L

　結論：ブザー付け改造は失敗。

● HYSTOU Fanless Mini PC FMP03 リセットスイッチ追加改造 mod.

　写真の様なフレキケーブル使用のスイッチを購入して、リセット端子に接続しました。
　スイッチの設置の関係で筐体へ穴開け加工ができないのでフレキケーブルタイプにしました。
　パソコンショップ等で売っている通常のリセットスイッチ等でも使用可能です。

AINEX リセットスイッチキット PA-045A

ASIN: B00TE367MY

SODIAL(R)20.5"長さパワーボタンスイッチケーブル、PC切り替えリセットコンピュータ

ASIN: B00U8MLDOC

・HYSTOU Fanless Mini PC FMP03 リセットスイッチ追加改造 mod.

　写真の様なフレキケーブル使用のスイッチを購入して、リセット端子に接続しました。

・HYSTOU Fanless Mini PC FMP03 リセットスイッチ追加改造 mod.

　電源スイッチの手前がリセットスイッチの接続コネクタです。

・HYSTOU Fanless Mini PC FMP03 リセットスイッチ追加改造 mod.

　ケースの隙間から出して両面テープで固定しました。

● HYSTOU Fanless Mini PC FMP03 USB 2.0コネクタ増設改造 mod.

　USBハブを使用して分岐するのが嫌なので USB増設ケーブルを購入して、マザーボードの空いている USBコネクタに差して増設しました。
　購入したケーブルは誤挿入防止用に 1ピンが埋まっていますが、HYSTOUの方は 10ピンコネクタがそのままになっています。（HYSTOUの部品実装が間違っている）
　HYSTOUの部品実装が間違っているのはコネクタを実装している基板表面のダミーピンの部分にも回路があり、明らかにダミーピンの箇所にピンが存在するのが間違っている事からも判ります。

・HYSTOU Fanless Mini PC FMP03 USB 2.0コネクタ増設改造 mod.

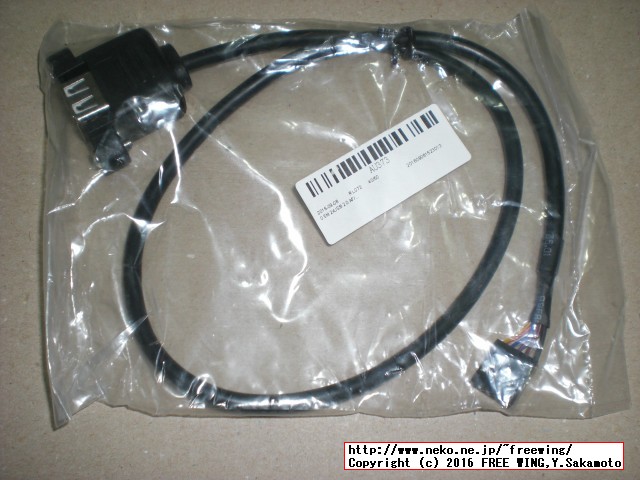

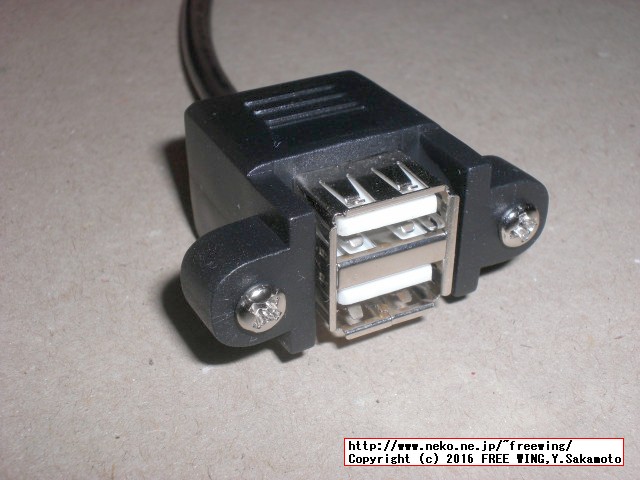

　写真の様な増設ケーブルを購入して、USB 2.0端子に接続しました。

・HYSTOU Fanless Mini PC FMP03 USB 2.0コネクタ増設改造 mod.

・HYSTOU Fanless Mini PC FMP03 USB 2.0コネクタ増設改造 mod.

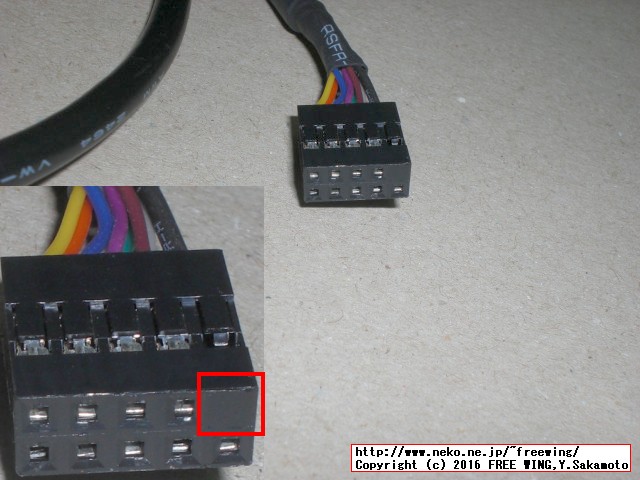

　コネクタ側はキチンと誤挿入防止用に 1ピン穴が埋まっています。

・HYSTOU Fanless Mini PC FMP03 USB 2.0コネクタ増設改造 mod.

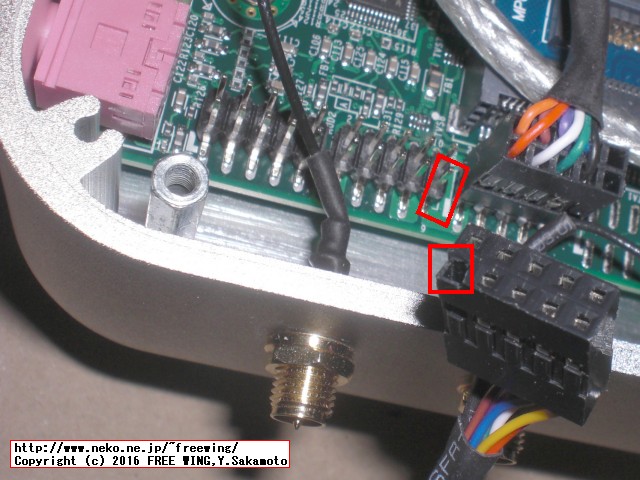

　基板側のコネクタが 10ピン全部存在しているのでコネクタ側に穴を開けます。
　（HYSTOU側の部品実装が間違っている）

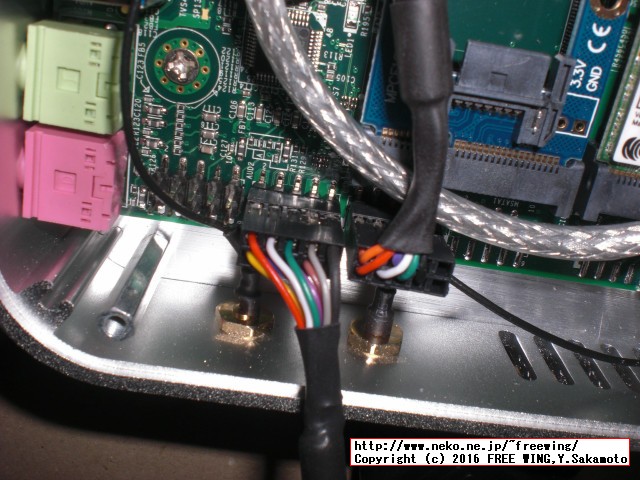

・HYSTOU Fanless Mini PC FMP03 USB 2.0コネクタ増設改造 mod.

　USB 2.0コネクタに接続します。

・HYSTOU Fanless Mini PC FMP03 USB 2.0コネクタ増設改造 mod.

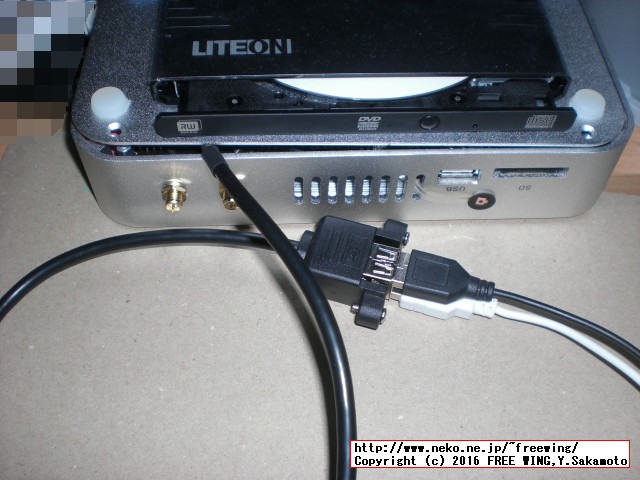

　ケースの隙間から増設したケーブルを出しています。

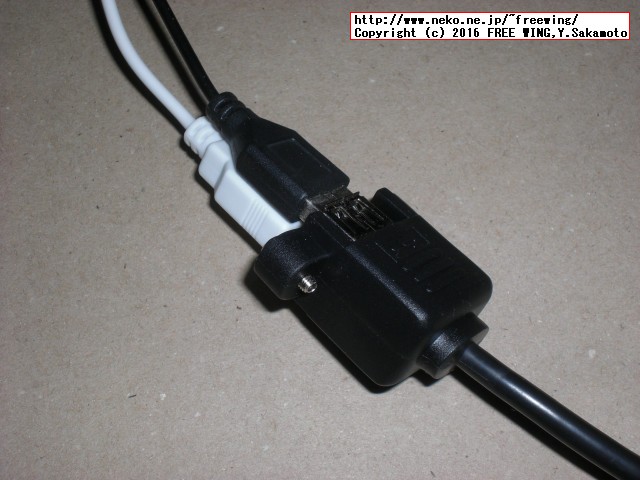

・HYSTOU Fanless Mini PC FMP03 USB 2.0コネクタ増設改造 mod.

　マウスとキーボードを接続して使用しています。

・HYSTOU Fanless Mini PC FMP03 USB 2.0コネクタ増設改造 mod.

　HYSTOUの部品実装が間違っているのはコネクタを実装している基板表面のダミーピンの部分にも回路があり、明らかにダミーピンの箇所にピンが存在するのが間違っている事からも判ります。

・HYSTOU Fanless Mini PC FMP03 USB 2.0コネクタ増設改造 mod.

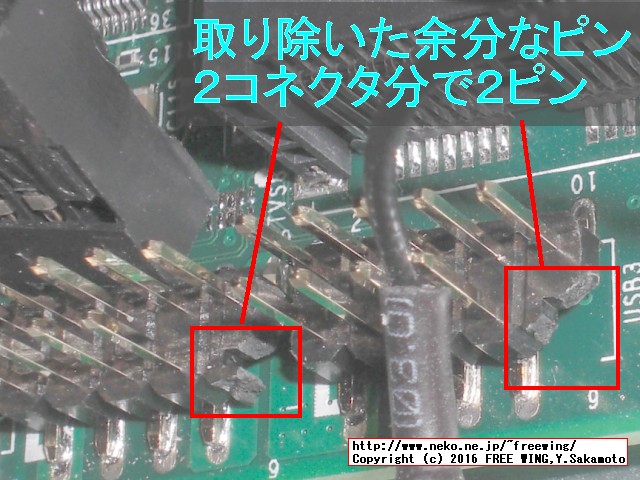

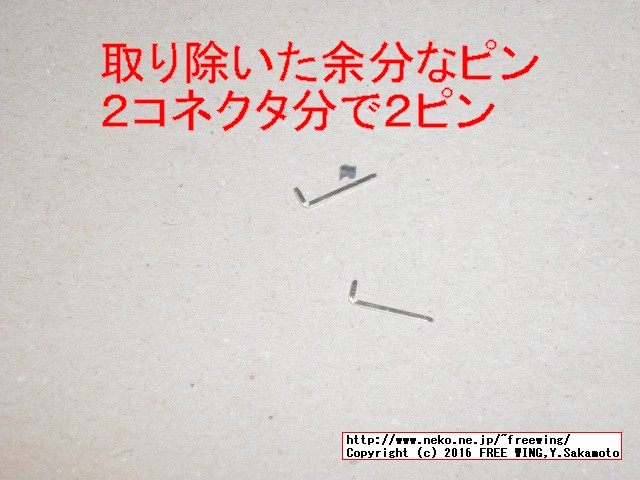

　気になるのでコネクタの余分なピンを取り去りました。

・HYSTOU Fanless Mini PC FMP03 USB 2.0コネクタ増設改造 mod.

● HYSTOU Fanless Mini PC FMP03 光オーディオ出力 SPDIFコネクタ増設改造 mod.

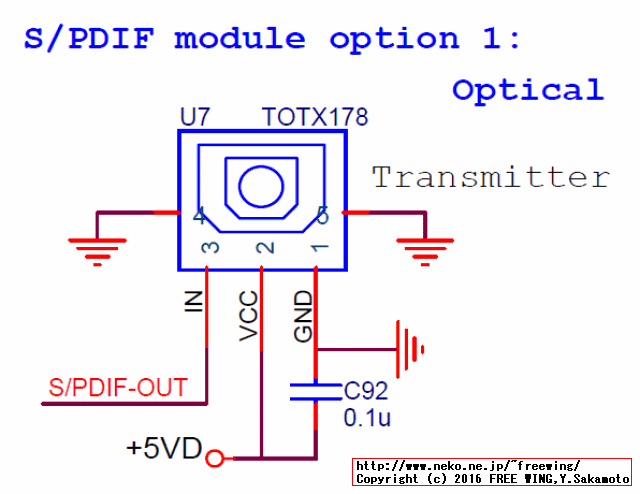

　S/PDIF（Sony Philips Digital InterFace）光オーディオ出力を追加します。

・HYSTOU Fanless Mini PC FMP03 S/PD I/F 光オーディオ出力増設改造 mod.

・HYSTOU Fanless Mini PC FMP03 S/PD I/F 光オーディオ出力増設改造 mod.

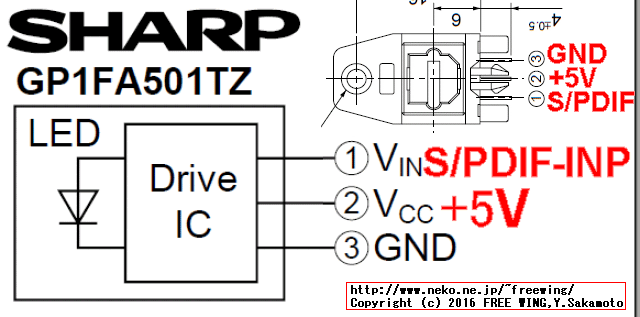

角型光デジタル通信コネクタ（送信用・シャッター付）　ＧＰ１ＦＡ５０１ＴＺ [GP1FA501TZ]
　シャッター付き、転送速度：転送速度：最大８Ｍｂ／ｓ

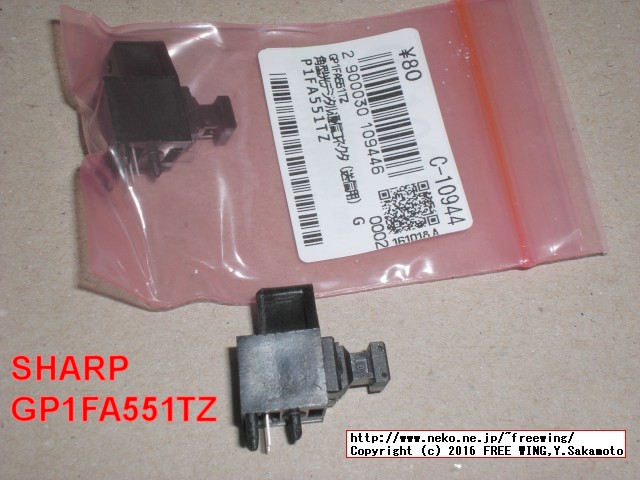

角型光デジタル通信コネクタ（送信用）　ＧＰ１ＦＡ５５１ＴＺ [GP1FA551TZ]
　シャッター無し、転送速度：最大１３．２Ｍｂ／ｓ

　秋月電子で東芝製のオーディオ用光コネクタ TOS-LINKの取り扱いが無くなったのでシャープ製の光デジタル通信コネクタを使用します。（TOSLINK トスリンクは東芝の登録商標）

・HYSTOU Fanless Mini PC FMP03 S/PD I/F 光オーディオ出力増設改造 mod.

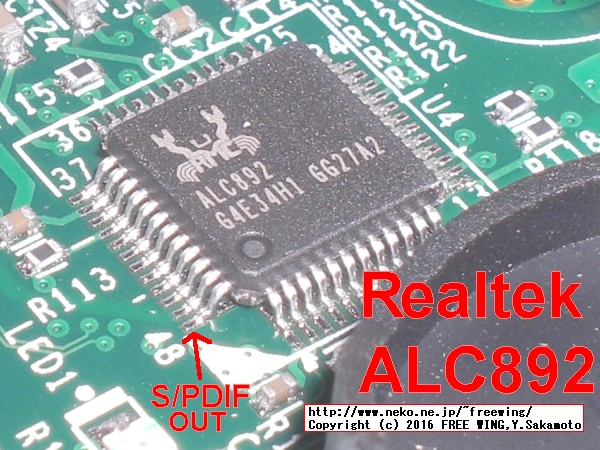

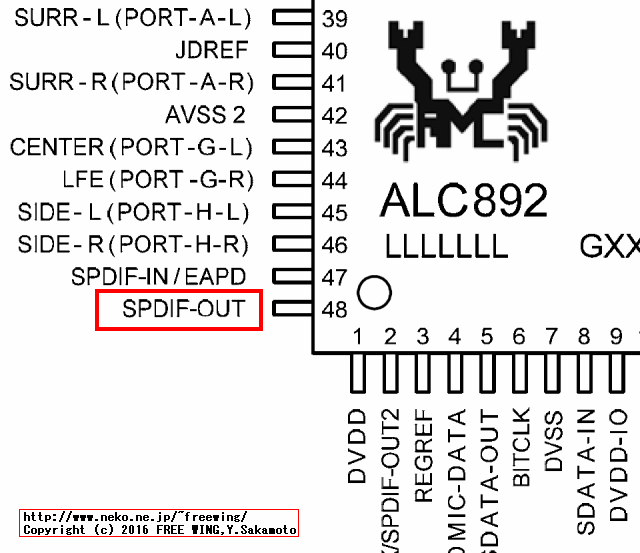

　Realtek ALC892の 48番ピン（丁度辺の端っこ）から SPDIF出力の配線を引き出します。

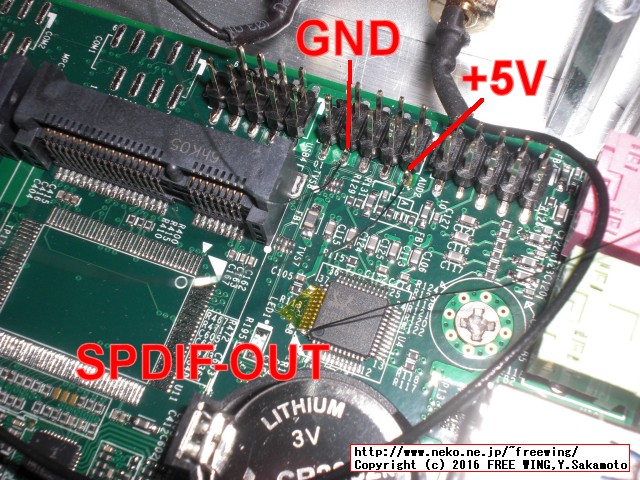

・HYSTOU Fanless Mini PC FMP03 S/PD I/F 光オーディオ出力増設改造 mod.

　各端子に半田付けをして、

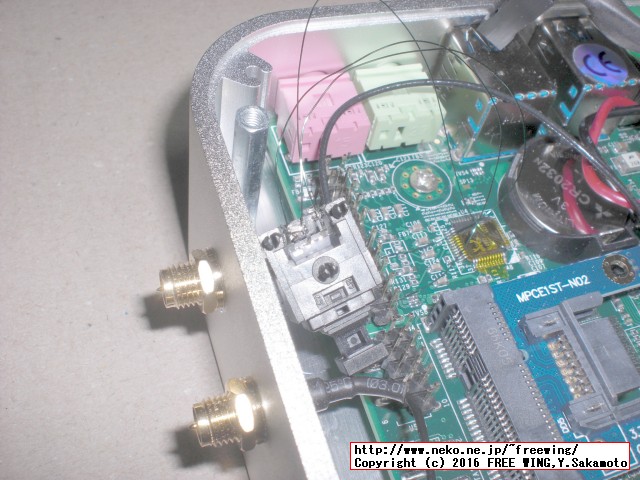

・HYSTOU Fanless Mini PC FMP03 S/PD I/F 光オーディオ出力増設改造 mod.

　S/PDIFを付けましたが、光デジタル出力しません。
　そもそも「サウンド」のプロパティで「無効なデバイスの表示」をしても「Realtek Digital Output」が表示されません。

光デジタルオーディオ出力端子(S/PDIF)から音声が出力できない

　HDMI接続をしていると Realtek Digital Outputが有効にならないのでしょうか？

　2018/11追記： macOS Mojaveの夢を見て、その中の「デジタル出力」を選択したら SPDIF経由でのデジタル音声出力を確認できました。
　と言う事で、Windowsで SPDIF出力が選択できないのは Windows OS側での何らかの相性となります。（ハード的な配線は間違っていなくて良かった！！）

・2018/11/23

最新 macOS Mojave 10.14.1の OSX86 Hackintosh用インストール USBメディアを作成する方法
最新の macOS Mojave 10.14.1の Bootable USBデバイスを作成する方法、レッツノート CF-NX4にも対応

　以前に S/PDIF 光オーディオ出力の改造は下記のベアボーン、マザーボードでも行ないました。
　これらは Windows XPで正常に動作する事を確認済み。
　（Windows 7や 10等では未確認）

・2009/06/05

Intel Atom 330搭載マザー Jetway ATOM-GM1-330 / JBC200C91-330-B
PCIe x1コネクタ削り、SPDIF出力改造、ベンチマーク

・2010/12/04

Intel Atom D525搭載ベアボーン Foxconn R30-D4
SPDIF出力改造、IrDAの増設、ベンチマーク

　HYSTOUパソコンでの Windows環境での Realtek ALC892からの S/PDIF光デジタルオーディオ出力は諦めて、PCM2704を使用した USB S/PDIF出力のアダプタを買いました。

BarBrown PCM2704 USB Audio DAC

PCM2704のUSBサウンドカードのDACデコーダ

ASIN: B0178QTT9Q

NFJオリジナル設計 Ti-BB製PCM2704搭載 USB DAC/DDC自作キット

ASIN: B01MQESP5T

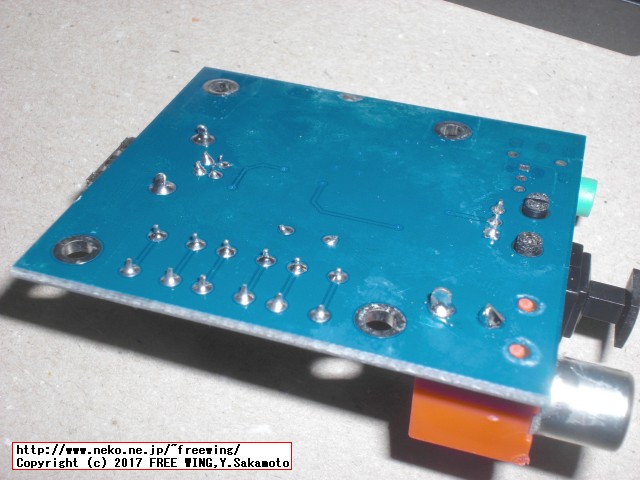

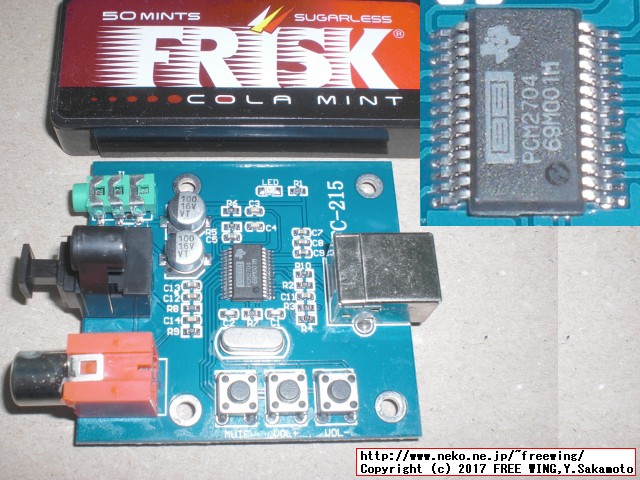

・USB DAC PCM2704 S/PDIF出力、ボリュームコントロールボタン付き FC-215

● HYSTOU Fanless Mini PC FMP03 冷却ファン追加改造

　ファンレスＰＣを購入したのにファンを増設改造すると言う本末転倒な改造を行ないます。

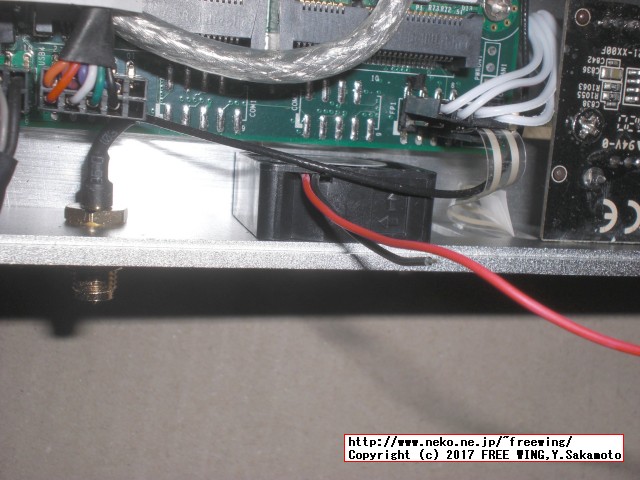

　HYSTOU Fanless Mini PC FMP03の筐体にピッタリ収まります。

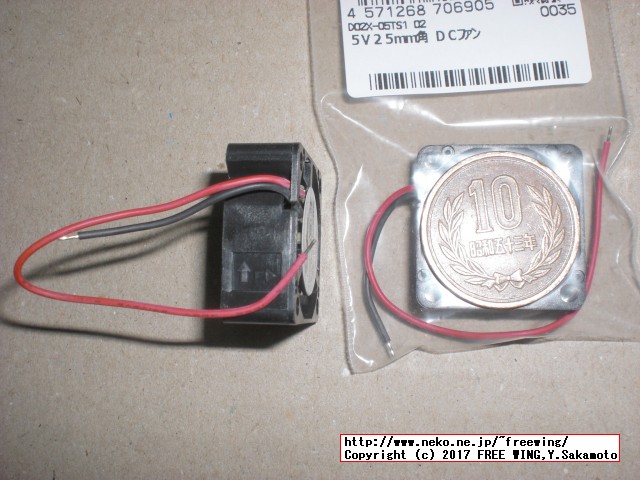

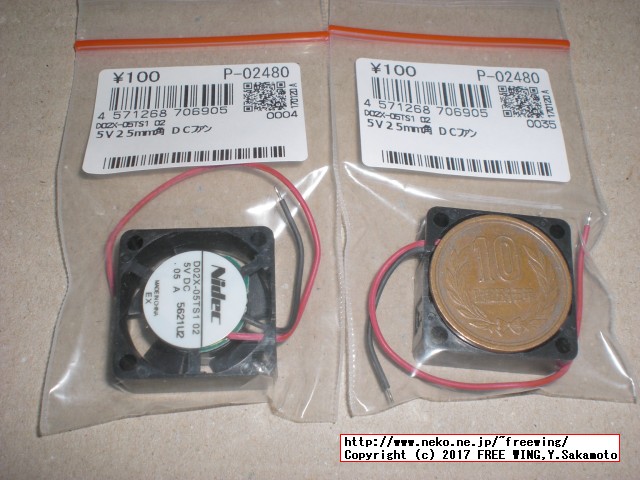

　秋月で小型の +5Vファンが有ったので買いました。２種類有る内の消費電流が少ない方を選びました。
５Ｖ２５ｍｍ角　ＤＣファン [D02X-05TS1 02]
　通販コード　P-02480
　■ＮｉｄｅｃのＤＣ５ＶＤＣファンです。
　■厚さ１０ｍｍタイプ
　■サイズ２５ｘ２５ｘ１０ｍｍ
　■定格　・ＤＣ５Ｖ　０．０５Ａ

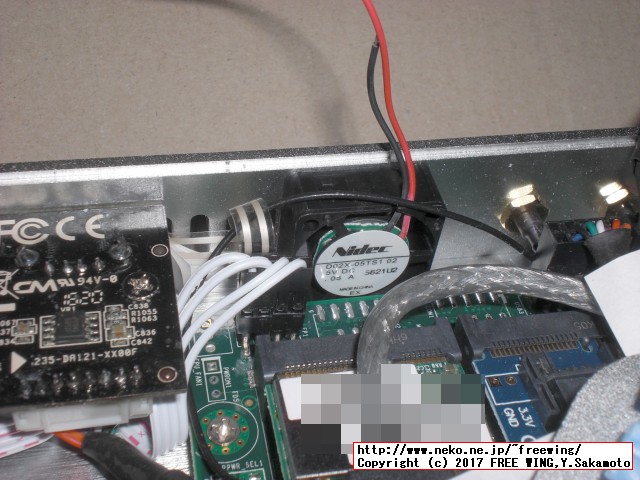

・HYSTOU Fanless Mini PC FMP03 冷却ファン追加改造

・HYSTOU Fanless Mini PC FMP03 冷却ファン追加改造
