2017/04/20

Raspberry Piに PCM5102 DACオーディオ基板を I2S接続して Volumioでハイレゾ音源を楽しむ方法 Raspberry Piに PCM5102 DACオーディオ基板を I2S接続して Volumioでハイレゾ音源を楽しむ方法

(ラズパイに I2S TI PCM5102A DAC Decoderモジュール基板を接続して Volumioでハイレゾ音源を楽しむ)

Tags: [Raspberry Pi], [電子工作]






● Raspberry Pi 3 Model Bを遂に購入

 Raspberry Pi3 Model B RPI2 RPI3

 大人気の CPUボードの Raspberry Piに WiFiと Bluetoothが搭載されたモデルが新発売となりました。
 以前から Raspberry Pi 2を買おうかどうか迷っていましたが、Raspberry Pi 3 Model Bの発売を機に購入を決意してラズベリアンになる事にしました。

 ※ ラズパイの OS Raspbianはバージョンが上がる毎に過去の版と OSの内部の作りが変わり、過去に書かれた製作記事(例えば Raspbian Wheezyの時代の記事)がそのままではエラーが出たりして動かない事が有ります。
 ※ 当方のホームページのラズパイ記事は全て Raspberry Pi 3 Model Bと Raspbian Jessieの組み合わせで動作確認をしております。
(ただし、将来的に新しい Raspbian OSが出た場合に、当方の Raspbian Jessieを基にした内容がそのままでは動かない可能性が有ります。)
 ※ 2017/08/16から Raspbian OSは Raspbian Jessieから Raspbian Stretchに変わりました。

Download Raspbian for Raspberry Pi

ちなみに、歴代のバージョンと名称は
Debianコードネーム年月備考
Debian 9Stretch2017/08/16~
Debian 8Jessie2015~2016/02からラズパイ3対応
Debian 7Wheezy2013~2016
Debian 6.0Squeeze2011~2014
Debian GNU/Linux 5.0Lenny2009~2012


● Raspberry Piに I2S接続の TI PCM5102Aオーディオ基板を接続する方法

 Raspberry Piに I2S接続の TI PCM5102 PCM5102A DAC Decoderオーディオ基板を接続する方法は下記にまとめました。

2017/03/18
Raspberry Piに TI PCM5102A DACオーディオ基板を I2S接続する方法
Raspberry Piに TI PCM5102A DACオーディオ基板を I2S接続する方法

  ラズパイに TI PCM5102 I2S DAC Decoderモジュール基板を接続して 384kHz 32bitでハイレゾ音源を楽しむ


● Volumio音楽プレイヤーアプリを使い I2S接続の DACから音を出す方法

Volumio: Audiophile Music Player | DAP

 Volumio Audiophile Music Player for Raspberry Pi
 VERSION: 2.141 RELEASE DATE: 21-04-2017

 DOWNLOAD VOLUMIO FOR YOUR PLATFORMから「Volumio Audiophile Music Player for Raspberry Pi」をダウンロードして、SDカードにイメージファイルを書き込みます。
 イメージファイルを書き込む方法は公式の Raspbianと同じです。
 Windowsの場合は Win32DiskImagerを使って imgファイルを SDカードに書き込みます。

 同一ネットワーク内のパソコンからブラウザにラズパイの IPアドレスを指定すると Volumioのプレーヤー兼 Volumio管理画面にアクセスできます。
 Volumioのドライバ設定で I2Sをオンにして Hifiberryを指定すれば PCM5102Aの DACから音が出る様になります。

 Windowsのファイルエクスプローラに¥¥{ラズパイの IPアドレス}を入力するとネットワーク越しにラズパイのフォルダにアクセスできます。
 そこに MP3や OGG等の音楽ファイルをコピーする事で音楽ファイルを転送します。

 Volumioのユーザーアカウントはコンソール、SSH接続共に
 ユーザー名: volumio
 パスワード: volumio
 でログインできます。


● Volumio音楽プレイヤーアプリをパソコンのブラウザでアクセスする方法

 ブラウザにラズパイの IPアドレスを指定すると Volumioのプレーヤー兼 Volumio管理画面にアクセスできます。
例:
http://192.168.0.123

 また、http://volumio.localでもアクセスできる場合が有ります。
http://volumio.local

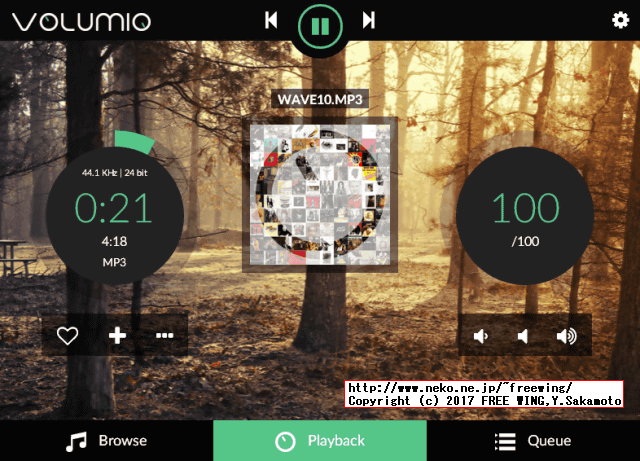

・ラズパイで動いている Volumio音楽プレイヤーをパソコンの Chromeブラウザでアクセスした所
ラズパイで動いている Volumio音楽プレイヤーをパソコンの Chromeブラウザでアクセスした所




● Volumio音楽プレイヤーアプリを使い I2S接続の DACから音を出す方法

 ラズパイの I2Sの GPIOに接続した DACから音を出す手順です。
 ここでは TI PCM5102A DACモジュール基板を使用しています。

・Volumio音楽プレイヤーアプリを使い I2S接続の DACから音を出す方法

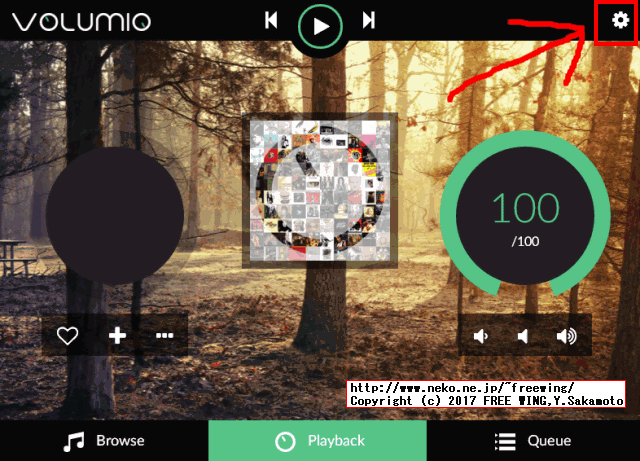

Volumio音楽プレイヤーアプリを使い I2S接続の DACから音を出す方法
 右上の設定アイコン(歯車のマーク)をクリックします。

・Volumio音楽プレイヤーアプリを使い I2S接続の DACから音を出す方法
Volumio音楽プレイヤーアプリを使い I2S接続の DACから音を出す方法
 メニュー一覧から PLAYBACK OPTIONSを選択します。

・Volumio音楽プレイヤーアプリを使い I2S接続の DACから音を出す方法
Volumio音楽プレイヤーアプリを使い I2S接続の DACから音を出す方法

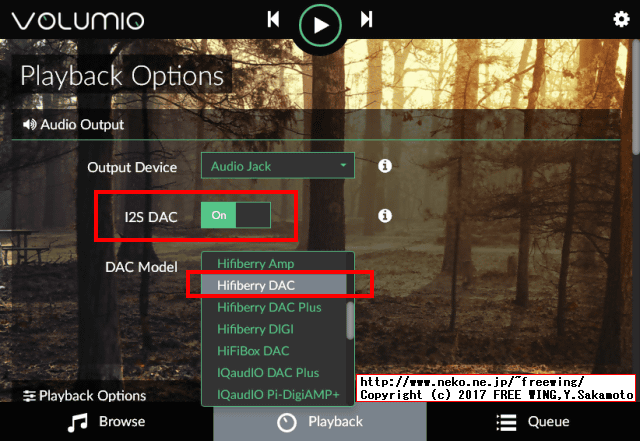

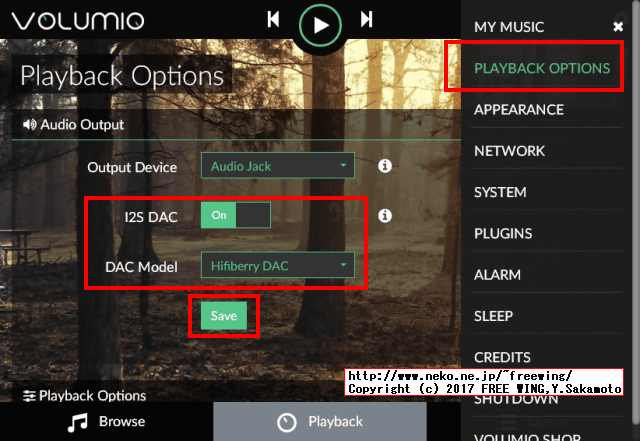

 I2S DACをオンにして、DAC Modelで Hifiberry DACを選択します。
 選択後は「SAVE」ボタンを押します。

・Volumio音楽プレイヤーアプリを使い I2S接続の DACから音を出す方法
Volumio音楽プレイヤーアプリを使い I2S接続の DACから音を出す方法

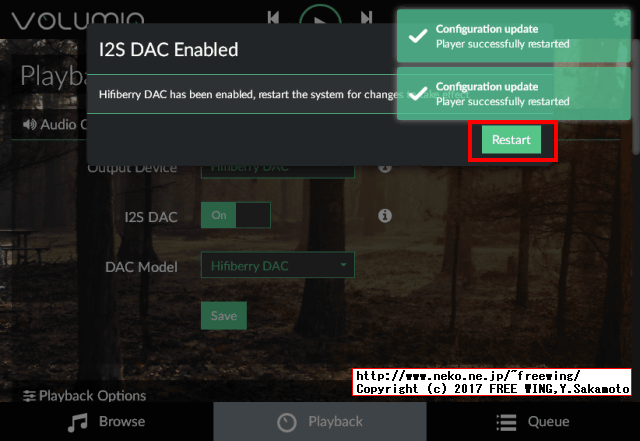

 「Restart」ボタンを押して再起動します。

 I2S接続した DAC PCM5102Aからハイレゾ音楽が再生されます。



● Volumio音楽プレイヤーアプリに音楽ファイルをコピーする方法

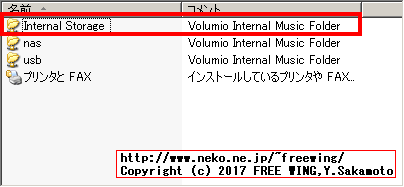

 Windowsのファイルエクスプローラに¥¥{ラズパイの IPアドレス}を入力するとネットワーク越しにラズパイのフォルダにアクセスできます。

 Internal Storageフォルダを選択します。
 ※ nasや usbは該当のメディアがラズパイに接続されている場合に使用できます。

 そこに MP3や OGG等の音楽ファイルをコピーする事で音楽ファイルを転送します。

・Volumio音楽プレイヤーアプリに音楽ファイルをコピーする方法
Volumio音楽プレイヤーアプリに音楽ファイルをコピーする方法



● Volumio音楽プレイヤーアプリにコピーした音楽ファイルを再生する方法

 ラズパイの SDカード領域にコピーした音楽ファイルを再生する手順です。

・Volumio音楽プレイヤーアプリにコピーした音楽ファイルを再生する方法
Volumio音楽プレイヤーアプリにコピーした音楽ファイルを再生する方法

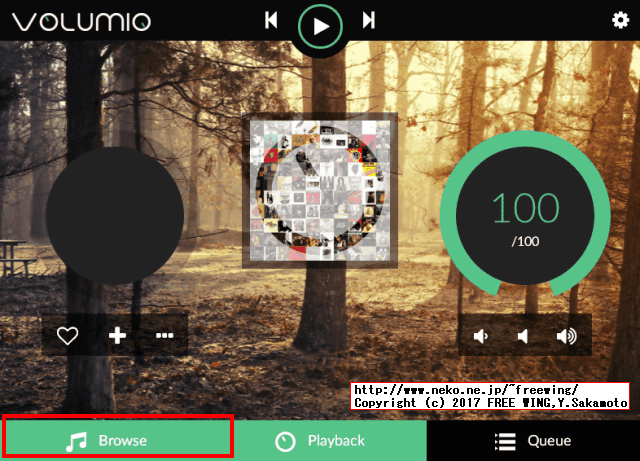

 画面左下の Broeseをクリックします。

・Volumio音楽プレイヤーアプリにコピーした音楽ファイルを再生する方法
Volumio音楽プレイヤーアプリにコピーした音楽ファイルを再生する方法
 Music Libraryを選択します。

・Volumio音楽プレイヤーアプリにコピーした音楽ファイルを再生する方法
Volumio音楽プレイヤーアプリにコピーした音楽ファイルを再生する方法

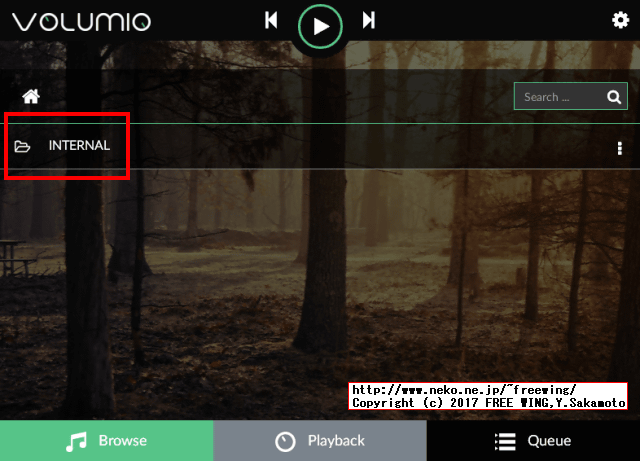

 INTERNALを選択します。

※ USBメモリが接続されている場合は USBとかも表示されます。

・Volumio音楽プレイヤーアプリにコピーした音楽ファイルを再生する方法
Volumio音楽プレイヤーアプリにコピーした音楽ファイルを再生する方法

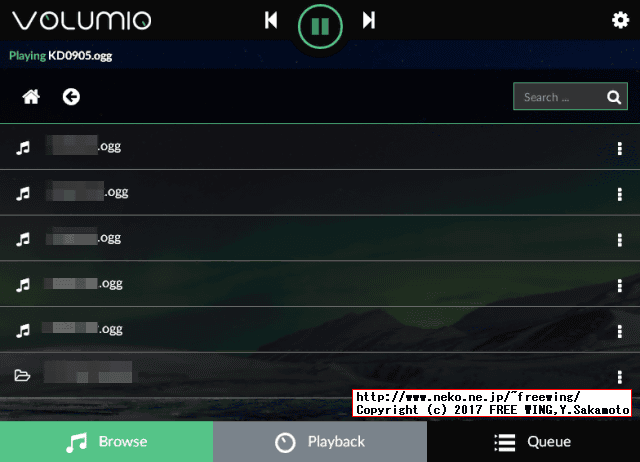

 INTERNAL領域内のファイルやフォルダの一覧が表示されるので好きなファイルやフォルダを選択します。

・Volumio音楽プレイヤーアプリにコピーした音楽ファイルを再生する方法
Volumio音楽プレイヤーアプリにコピーした音楽ファイルを再生する方法
 画面下中央の Playbackでメイン画面に戻ります。
}


● Volumio音楽プレイヤーアプリの WiFi接続機能をオフにする方法

 セキュリティの観点から Volumioの WiFi接続機能をオフにします。

・Volumio音楽プレイヤーアプリの WiFi接続機能をオフにする方法
Volumio音楽プレイヤーアプリの WiFi接続機能をオフにする方法

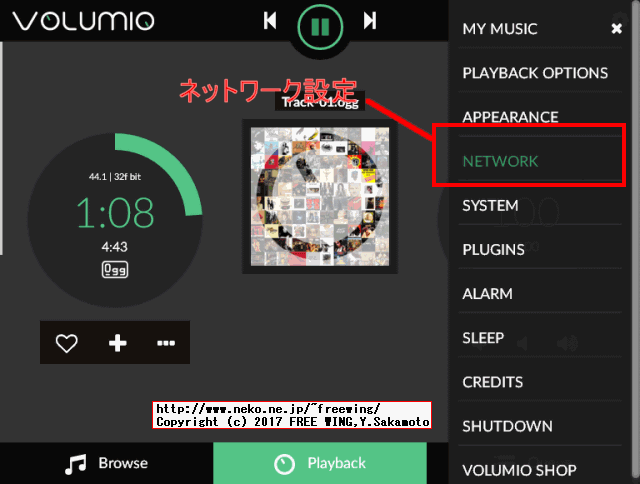

 メニュー一覧から NETWORKを選択します。

・Volumio音楽プレイヤーアプリの WiFi接続機能をオフにする方法
Volumio音楽プレイヤーアプリの WiFi接続機能をオフにする方法
 ラズパイ3の場合、WiFi接続機能がデフォルトでオンになっています。

・Volumio音楽プレイヤーアプリの WiFi接続機能をオフにする方法
Volumio音楽プレイヤーアプリの WiFi接続機能をオフにする方法
 設定画面を下にスクロールして、

・Volumio音楽プレイヤーアプリの WiFi接続機能をオフにする方法
Volumio音楽プレイヤーアプリの WiFi接続機能をオフにする方法

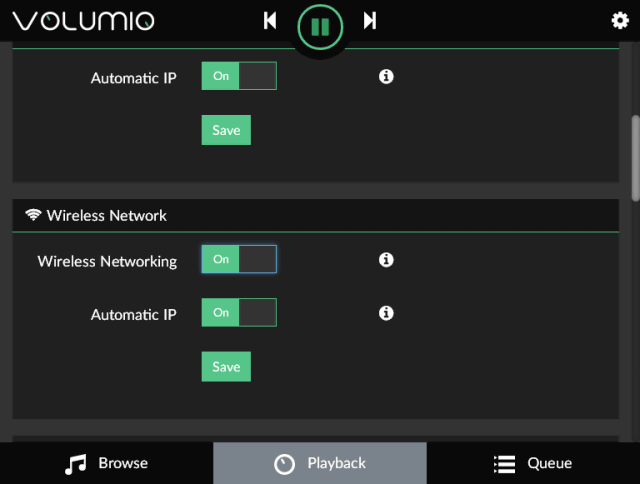

 Wireless Networkingをオフにします。

・Volumio音楽プレイヤーアプリの WiFi接続機能をオフにする方法
Volumio音楽プレイヤーアプリの WiFi接続機能をオフにする方法
 WiFi接続機能がオフになりました。



Tags: [Raspberry Pi], [電子工作]
