4K対応の 3入力 1出力の HDMIセレクターを買ってみた、HDMI機器が複数有る場合に便利

(HDMI 1.4b仕様 4K入力対応の 3入力 1出力 HDMI切り換え機 AZHW381 Aoeyoo AY05V14)

Tags: [パソコン周辺機器], [通信販売]

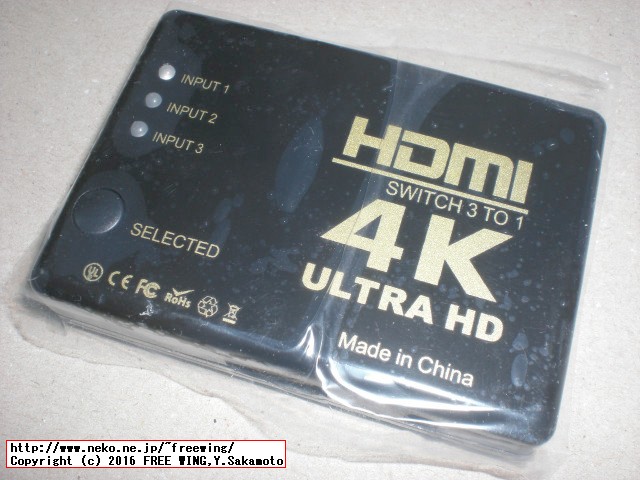

● HDMIの機器が増えてきたので 3入力 1出力の HDMI切り換え機を買いました。

　HDMI 1.4b仕様で 4K対応です。

　MacBook Air、HYSTOUベアボーン Windowsパソコン、Raspberry Piをそれぞれ切り替えて使用しています。
　セレクタは電源が入っていない入力には切り替わらない仕様となっています。
　また、電源の入力端子が有りますが、HDMI機器からの電力で動いています。別途電源は不要です。
　赤外線の受光部がコネクタ接続式になっていて、接続ケーブルが 1m程度有るのでテレビの裏に切り換え機本体を設置して、リモコンの受光部を前面に設置すると言う事ができます。

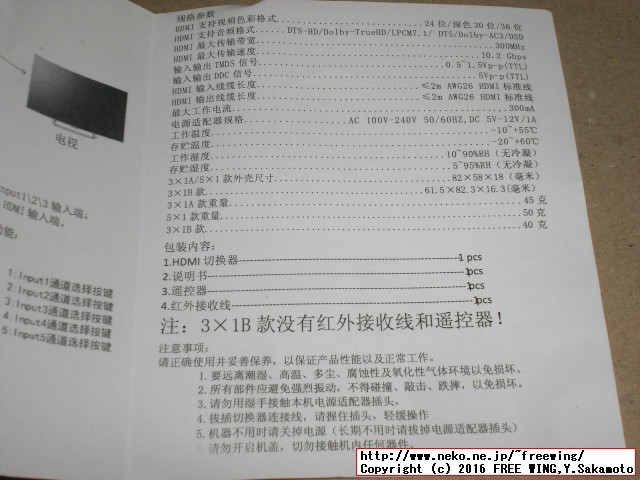

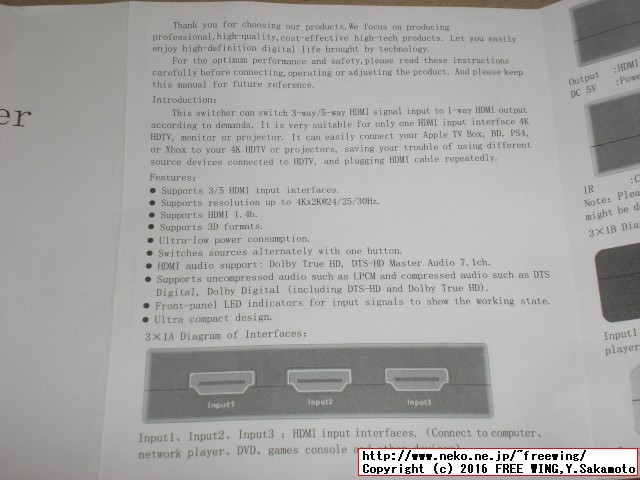

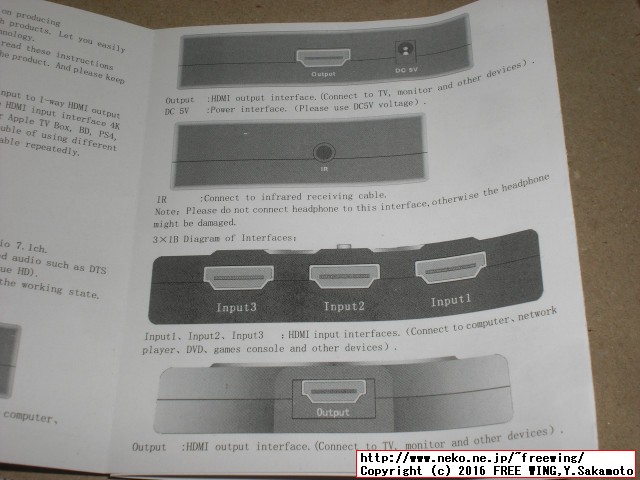

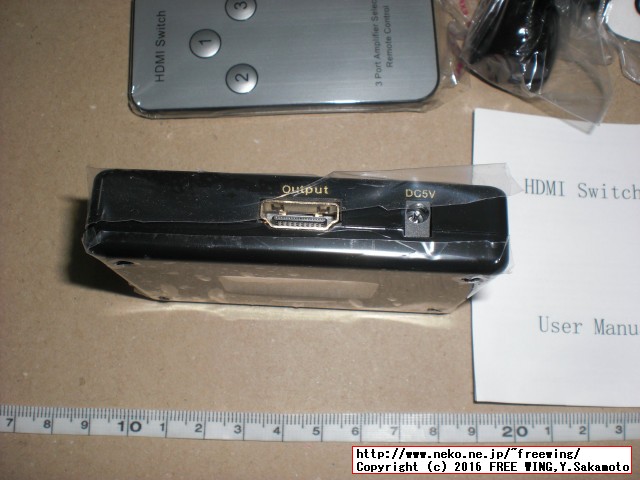

Aoeyoo AY05V14 HDMI Switcher 3x1 Switcher メーカー公式ホームページ

・HDMI 1.4仕様 4K対応 3入力 1出力 HDMI切り換え機

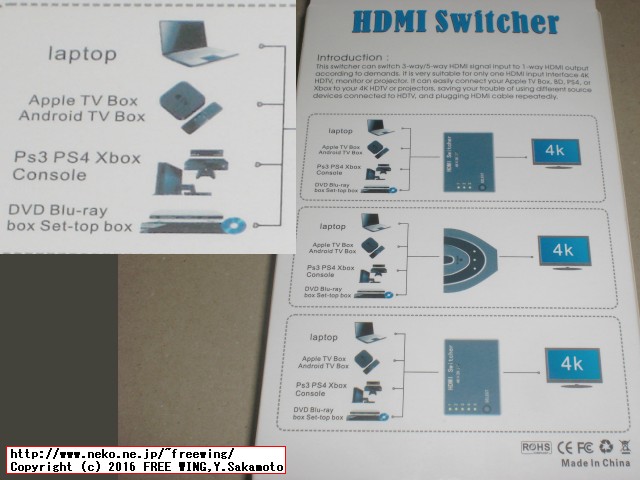

・HDMI 1.4仕様 4K対応 3入力 1出力 HDMI切り換え機

　2016年 8月の製造ロット

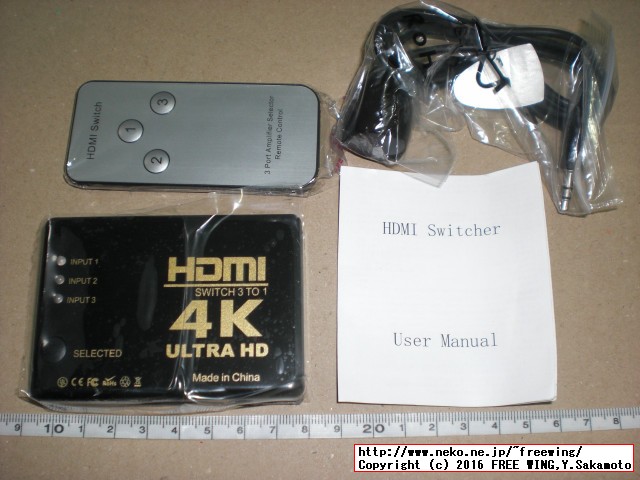

・HDMI 1.4仕様 4K対応 3入力 1出力 HDMI切り換え機

・HDMI 1.4仕様 4K対応 3入力 1出力 HDMI切り換え機

　電源端子は外径 4.0mm 内径 1.7mm 電圧区分 #2です。

　下記を使用すると便利です。

カモン【(COMON)製】USB(A)←→DCジャック(直角/外径：4.0φ/内径：1.7φ)/黒/1.2m【DC-4017A】
ASIN: B00GVLNCAM

【カモン(COMON)製】DC-L型変換アダプタ(外径5.5φ/内径2.1φ/メス)⇔(外径4.0φ/内径1.7φ/オス)【5521-4017L】
ASIN: B01EFR1VME

DZYDZR 2 PCS 1m 5V USB to DC 5V 男性5.5 x 2.1mmアダプタケーブル電源ケーブルDC延長コード（5V USB男性/DC男性）
ASIN: B074TDF29K

● HDMI 3入力 1出力の HDMI切り換え機の分解写真。

・HDMI 1.4仕様 4K対応 3入力 1出力 HDMI切り換え機

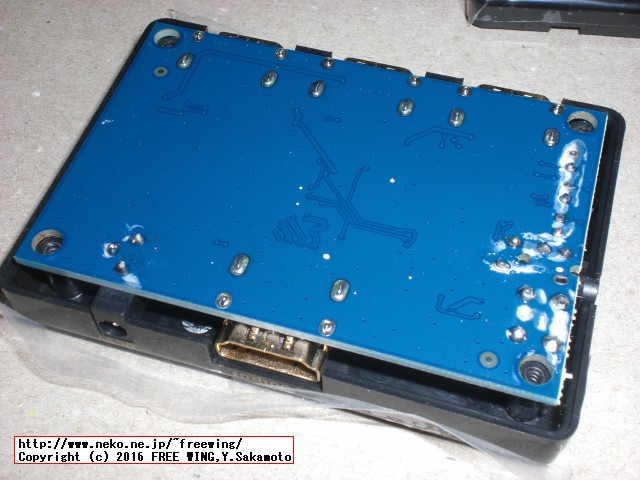

　手付けの半田の所が汚い。フラックス等の洗浄不足でしょうか？

・HDMI 1.4仕様 4K対応 3入力 1出力 HDMI切り換え機

　Amazing Microelectronic Corp. AZHW381 ddHUG - HDMI 1.4 4Kx2K HDMI切り替え IC
　AY05V14 16.37 2016年37週の基板製造ロット？
　等長配線や差動信号を意識した配線パターンになっています。

AMAZING台湾晶焱
　ここの商品ページだと AZHW371は HDMI 1.4a、AZHW381は HDMI 1.4bと書いて有ります。

Amazing Microelectronic Corp.

　AZHW351 - HDMI 1.4 2.25 Gbps 3-to-1 HDMI/DVI Switch with High System-Level ESD Protection
　AZHW371 - HDMI 1.4a 2.5 Gbps HDMI/DVI Re-driver with High System-Level ESD Protection
　AZHW381 - HDMI 1.4b 3.4Gbps 4K*2K

　HDMI 1.4 2009年05月28日 4K × 2K (4096×2160 at 24 Hz)
　HDMI 1.4a 2010年03月04日 3D formats for broadcast
　HDMI 1.4b 2011年10月11日 3D 1080p video at 120 Hz

・HDMI 1.4仕様 4K対応 3入力 1出力 HDMI切り換え機

　中華製品でお馴染みの AMS1117 3.3V 電源レギュレータ IC
　電源の入力端子が有りますが、HDMI機器からの電力で動いています。別途電源は不要です。

・HDMI 1.4仕様 4K対応 3入力 1出力 HDMI切り換え機

・HDMI 1.4仕様 4K対応 3入力 1出力 HDMI切り換え機

　赤外線リモコンの受光部接続用の端子

・HDMI 1.4仕様 4K対応 3入力 1出力 HDMI切り換え機

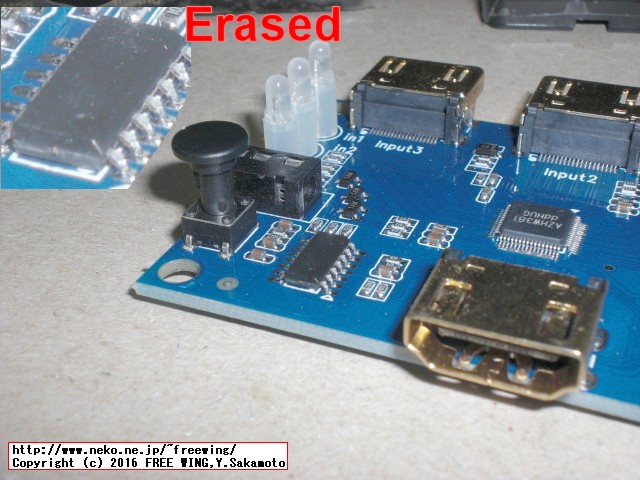

　リモコン信号処理と切り替えを担っている ICは表面のマーキングが消されています。

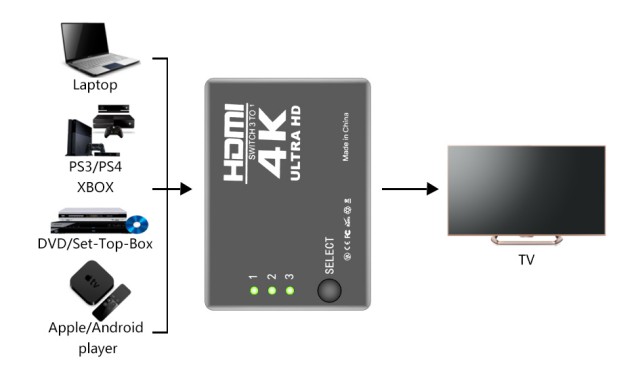

・AY05V14 HDMI 3×1A Switcher 接続例

　公式ページより抜粋。

● Aoeyoo AY05V14 HDMI 3×1A Switcher
