デジタルオーディオ・デジタルアンプ Tripath TA2024 (電気代削減の為 TA2024のデジアンを試す。TOPPING TP-M1の改造、力作K1000、DAC基板)

●アナログアンプの電気代にビックリ！

音楽を通常のアナログアンプ(DENON PMA-S10-2)+DAC(ESOTERIC D-10)を使って聴いているのですが、昨今の景気状況から省エネ・省電力・高効率を考えに入れるようになりました。
以前からデジタルアンプには興味があったのですが、どうせ「ドンシャリ」で「音が出るだけ」と思っていました。

秋月で完成品のデジタルアンプを扱っている事に気が付き早速買ってみました。
(AE-CD8755「D級アンプモジュール」基板完成品)
1W弱の出力なので不安だったのですか、常用しているスピーカは十分な音量で鳴りました。
詳しくは検証していませんが、私の耳には音質的にも十分そうです。
(以前、アナログアンプの修理期間に代替品のアナログアンプ(同じく DENONの実売数万円の安物)の音を聴いた事が有りますが、まさに「音が出るだけ」でした。ザックリ言えば中途半端な安物のアナログアンプよりも安価なデジタルアンプの方が良い音が鳴るのではと思います。)

これに気を良くしてネットを検索した所「トッピン(TOPPING,拓品電子)」と言うトライパスの Class-T アンプICを使った小型デジタルアンプの存在を知りました。
TOPPING系小型デジタルアンプ Part5

日本国内ではオークションで購入でき、現地価格(人民元)と比べても良心的な値付けをしています。

さらに調べたら「淘宝網(タオバオネット)」と言う中国版「楽天」みたいな所では沢山の種類が有りました。
この中で、TA2024を使った下記の物が私の目を惹いたので買ってみました。
購入方法は中国の友人に代理購入を頼み、私が中国に行った時に現地で受け取りました。

日本国内でもタオバオ購入代行サービスが有るようでが、手数料、国際送料で 5千円程度上乗せに成ります。

● 電気代のザックリ計算方法

　1Wの電力を 1時間使用した場合の 1Whを 0.027円として計算

　1Wの電気を 1日 24時間 1年間使用した場合の電気料金は？
　0.027 * 24 * 365 = 237円（税込）

　1Wの電気を 1日 8時間 1年間使用した場合の電気料金は？
　0.027 * 8 * 365 = 79円（税込）

　エアコン等 500Wの電気製品を 1日 8時間 1ヶ月間使用した場合の電気料金は？
　0.027 * 500 * 8 * 30 = 3240円（税込）

　200Wのアナログアンプを 1日 10時間 1ヶ月間使用した場合の電気料金は？
　0.027 * 200 * 10 * 30 = 1620円（税込）

　2Wのデジタルアンプを 1日 10時間 1ヶ月間使用した場合の電気料金は？
　0.027 * 2 * 10 * 30 = 16円（税込）

　※ 1Wh = 0.027円の根拠
全国家庭電気製品公正取引協議会 - よくある質問 Q&A
　その他の質問
　Q7. カタログなどに載っている電気代はどのようにして算出するのですか？
　A. 電気代は、電力料金と使用時間で算定されます。(電力料金単価×使用時間＝電気代)
　現在の目安単価は、27円/kWh(税込)です。
（参考資料）「電力料金の目安単価」の改定に関する件
　の 1kWh = 27円（税込）から引用しています。
　1kWh = 1000Wh
1Wh = 27/1000 = 0.027円（税込）

●LEAD力德 TA2024力作K1000
LEAD力德TA2024力作K1000

LEAD力德 TA2024 力作K1000
Tripath TA2024無印の金足(残念ながら改良型のTA2024Cでは無い)
基板Ver. 0938
価格：98元(\1400)

筐体はヘアライン加工で意匠性に優れています。
IC裏面にはサーマルパッドと多数のサーマルビアを設けています。
使用部品に抵抗 DALE,コンデンサ WIMA,ニチコン Gold Fine(MUSE FG、オーデイオ用ハイグレード品)等を使っています。
台湾の DELTA製 VRは日本で言う所の ALPSミニデテントに相当する位置付けなのだろうか？
(DELTAにクリック感は無いけど)

TA2024の裏面の放熱パッド部分と基板のサーマルランド部分が半田付けされていないので放熱効率が悪いです。
半田を盛って熱結合します。
電源投入時のポップノイズは有りますが全然気になりません。

下記の「Mini TDA1305 DAC」と組み合わせて視聴中で、今の所音質的に気になる所は有りません。
アナログアンプ + DACからのリプレースが~~可能と思います~~完了しました。

良い所　：超小型・軽量・薄型(ただし入出力端子が残念)。
　　　　　VRが電源スイッチを兼ねている。
　　　　　受動部品には名の知れた部品を使っている。
　　　　　基板と部品配置の見た目が綺麗。
　　　　　設計・製作に手を抜いていない(VRとシャーシにアース用のジャンパ線が共締めしてある)。

残念な所：入出力の端子がショボイ(入力はRCA端子、出力はターミナル端子が良い)。
　　　　　基板回路を良く見たらパターンの引き回しがデータシートに忠実でない。(それでも綺麗に鳴るもんだね)
　　　　　電源 OFF状態でも 1500uF x2のコンデンサに電源が印加されている。
　　　　　TA2024が無印品(金足)

※ 拓品 TP-M1にリプレース予定。
※ 2009/12続報:拓品 TP-M1にリプレースしました。低音の響きが薄くなった"気"がします。

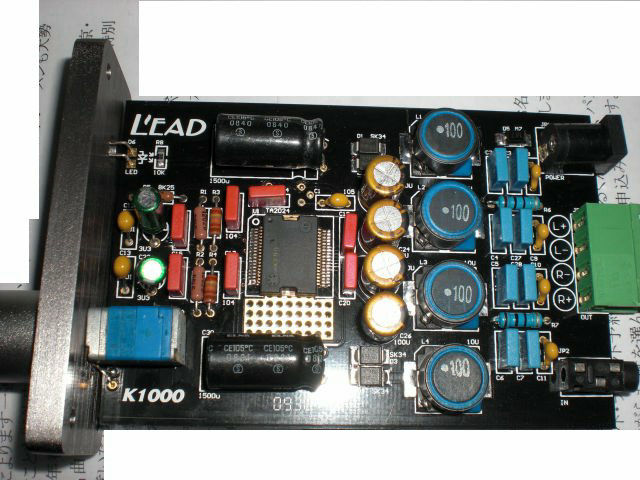

・LEAD力德 TA2024力作K1000(実際に届いた内部 TA2024は無印の金足)

LEAD力德 TA2024力作K1000(実際に届いた内部 TA2024は無印の金足)

・LEAD力德 TA2024力作K1000(サーマルパッド部分)

・LEAD力德 TA2024力作K1000

・LEAD力德 TA2024力作K1000(有名部品を使っていると説明)

・部屋が狭いのでこんな感じで設置して聴いています
部屋が狭いのでこんな感じで設置して聴いています

●MINI TDA1305 DAC套件(組み立てキット)
精致迷人的電池供電版MINI TDA1305DAC套件(V2B版本)(組み立てキット

Hi-Broom品牌(Brand)

Mini TDA1305 DAC(TDA1305T+TDA1315H)
Ming9002 2009.09.08
基板Ver. V2B3
Hi-Broom品牌(Brand)
http://www.AudioGarden.cn
価格：88元(\1300)

RCAコネクタが全部同じ赤色なのは御愛嬌。
抵抗は全部金ピ、電解コンデンサはルビコンや ELNAで SILMICもありました。
オレンジ色はコンデンサで 0.1uFです。材質はポリエステル？

組み立て説明書が無いので Webサイトの完成写真と部品の種類と数量を元に推測して組み立てました。
SC303とC304の電源部のコンデンサは 470uFと基板シルクに書いてありますが、同封の部品は 47uFでした。(笑い)
基板の電源やオーディオ信号のパターンが細いのが気になります。また、オーディオ信号には GNDのガードパターンが有りません。
この辺の基板設計には改善を期待したいです。
LED用の電流制限抵抗にも金ピ使用の過剰スペック(多分部品の仕分けの方が面倒なんだろう)。

※ DIR9001+PCM1793の DACキットにリプレース予定。

・Mini TDA1305 DAC(実際に届いた内容)

・Mini TDA1305 DAC(組み立て完成)

・Mini TDA1305 DAC(コンデンサ部分)

・Mini TDA1305 DAC(効果の程は不明だが DACの足に 0.1uFのチップセラコンを追加)

・Mini TDA1305 DAC(Hi-Broomブランド、www.AudioGarden.cn)

●使用電源
その辺に転がっているジャンク ACアダプタを使用しました。

・JVC製 MP-C102用 ACアダプタ 9V/1.33A(軽い、スイッチング型)
　(AA-MP102, 株式会社ユニファイブ)
　無音時にボリュームを最大にしてもノイズ無し。
　本機オーディオ用として十分に使用可。
・JVC製 MP-C102用 ACアダプタ 9V/1.33A(軽い、スイッチング型)

・NEC製 ADSLモデム用 ACアダプタ 10.5V/1.2A(重い、トランス型)
　(830A-A, NG-088242-001, 株式会社タムラ製作所)
　誘導ハムが物凄くてオーディオ用として使用不可。
・NEC製 ADSLモデム用 ACアダプタ 10.5V/1.2A(重い、トランス型)

●秋月 JRCのD級パワーアンプIC NJU8755(AE-CD8755、完成品)
D級パワーアンプモジュール（1.1W+1.1W）JRCのD級パワーアンプIC NJU8755

電源：DC6V 0.5A
価格：\2400
このワット数でも使用中のオーディオスピーカーは十分な音量で鳴りました。
ただ、カタログ上でS/Nが TA2024(無印)より悪いのとボリューム回路が無いので使用を見送り。
※ 再度鳴らしてみたら「音が出るだけ」でした。音楽には使い物になりません。
※ 使用部品が悪いのか NJU8755の実力なのか。
\2400出すならオークションで TA2024の中華アンプを買った方が良いと思います。

・秋月 JRCのD級パワーアンプIC NJU8755(AE-CD8755)

●アナログアンプとデジタルアンプの消費電力対決
TA2024 K1000 + TDA1305 DAC(総重量:500g程度。超小型！)
秋月の12V(700mA)の ACアダプタの 100V側で測定 22mA(100V AC) 2.2W
(12V換算で 180mA程度)

PMA-S10-2 + D-10 DAC(総重量:40Kg。場所を食う！)
2.22A以上(100V AC) 222W！
※ 100倍以上の電力を消費する！！
※ この瞬間 PMA-S10-2 + D-10 DACは"お荷物"となりました。

●結論
今まで偏見を持っていましたが、デジタルアンプでも必要十分に「音楽を鳴らす」事がわかりました。
熱も出ない、重たくない、場所も取らない、電気代も助かるので一般家庭でオーディオを楽しむ分には良い事尽くめと思います。

現在は TOPPING TP-M1 + TDA1305 DACで使用中。
(TP-M1が有れば他のアンプは要らない)

●チューンアップ
方針：元のアンプの値段が安いのと馬鹿みたいに金を掛けるのは能が無い。
　　　小遣いで可能な範囲の出費で最高のパフォーマンスを得る事を目標とします。

電解コンデンサ：とりあえず「一つ覚え」で「低ESR品」と「OSコン」を買いました。
OSコンはラジオデパートの海神無線やガード下のシーアールが有名ですが、「小遣いで買える」品種が有るのは千石電商となります。
http://www.sengoku.co.jp/CategoryIndex/CAPACITOR.htm

チップコンデンサ、50V 1uF(VCC-GNDペアの全部に付けます)

[三洋電機 OS-CON(有機半導体)、16V 10uF(16SL10M) @\50
[三洋電機 OS-CON(有機半導体)、16V 22uF(16SC22M) @\80
http://www.edc.sanyo.com/products/capacitor/oscon/outline.html

OS-CON 製品一覧表有機半導体タイプ
http://www.edc.sanyo.com/products/capacitor/oscon/download.html

[東信工業、低ESR電解コンデンサ、25V 330uF(1EUTWRZ331M) @\30
[東信工業、低ESR電解コンデンサ、50V 330uF(1HUTWRZ331M) @\40
[東信工業、低ESR電解コンデンサ、50V 470uF(1HUTWRZ471M) @\60

東信工業アルミニウム電解コンデンサ
http://www.toshinkk.co.jp/goods/miniature/index.html
低ESR電解コンデンサ(UTWRZ 低ESR 105℃品)
http://www.toshinkk.co.jp/goods/miniature/pdf/utwrz.pdf

※ 適当に追加したらラジカセ並の音になっちゃった気がします。下手な改造は怪我の元みたいです。

--------------------------------

追記：
東信工業の UTWRZよりもルビコンの ZLHの電解コンデンサの方が特性が良い事に気が付きました。
値段も同じでインピーダンス半分以下、リプル電流 1.5倍の優れものです。
[ルビコン電源用電解コンデンサ　470uF 35V 105℃ 10000時間(35ZLH470M) @￥50

ルビコン小形アルミニウム電解コンデンサ
ZLH 105℃ 小形化長寿命低インピーダンス品
http://www.rubycon.co.jp/catalog/j_pdfs/aluminum/j_zlh.pdf

--------------------------------

電源： 9Vで良い音なので「12Vならもっと良い音が出るだろう?」と言う事で秋月の 12V 700mAを買いました。
ソフトバンクからの流れ品で \200と安いです。ただし変な臭いがします。(多分 Yahoo BBのレンタルモデムの回収品)
本機オーディオ用として十分に使用可でした。
Adapter UTStarcom BSW0090 2004/11/8
12V 700mA スイッチング方式 ACアダプタ内径1.3mm 外径3.5mm 安定化出力センタープラス[M-01200]
http://akizukidenshi.com/catalog/g/gM-01200/

スピーカケーブル：半端切断品が安かったので買いました。オーディオテクニカの AT7412(\150/m)、OFCの純度は 99.997%、いわゆる 4Nです。
I.T.Electronic社製の CC-215(\240/m)と迷いましたが価格の安さでこっちに決めてしまいました。
http://www.audio-technica.co.jp/products/caracc/cable/at7412.html
(直流抵抗：22.5mΩ/mと抵抗値がかなり高いので別のにすれば良かったかも。)
線材は K1000にカシメるには丁度良い太さです。

●新たに買いました(2009/12/15)
・双木三林 TA2024のアンプ(98元)
　(青い基板、S.M.S.L.)
　基板バージョン(板子型号)：TA2024 AMP-02

・拓品電子 TOPPING M1(198元)
　(TA2024 金足無印、ヘッドホン端子付き、アンプの ICは謎の TOPPING TP9260)
　(コンデンサ追加改造で驚くほどの音が出るようになりました。M1が有れば他は要らない。)
　基板バージョン(板子型号)：PCB Ver.6-2009.6.24 0930

・DAC-S ミニ HPアンプ/USBも有り(250元)
　(PCM2704+CS8416+CS4344+LM4911、音が出るだけのハズレ品)
　基板バージョン(板子型号)：DAC-S 2009-03

・DACキット DIR9001+TDA1543(120元)
　基板バージョン(板子型号)：H62386A
HiFidiy製

MINI1543奥運版DAC套件(MINI 1543 NOS DAC)

MINI1543奥運版DAC套件(MINI 1543 NOS DAC)組み立て方法

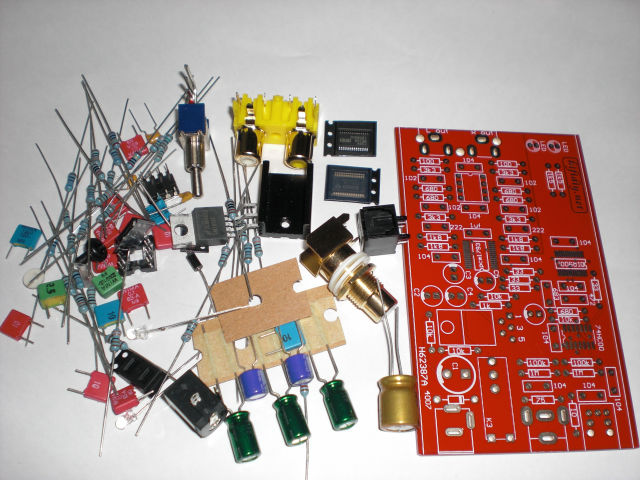

・DACキット DIR9001+PCM1793+OPA2134(190元)
　+12Vの電源入力に対して LM1875Tを使用して GNDの中点を作っています。
　(電源の +12Vが +6V、GNDが -6Vになる)
　出力部分の OPアンプには OPA2134を使用。
　基板バージョン(板子型号)：H62387A
HiFidiy製

MINI 1793DAC套件(MINI PCM1793DAC)

MINI 1793DAC套件(MINI PCM1793DAC)組み立て方法

・双木三林、DACキット

・TOPPING M1

・DAC-S HPアンプ/USB有

・双木三林 TA2024、TOPPING M1、DAC-S HPアンプ/USB有

・双木三林 S.M.S.L.、TOPPING M1、DAC-S HPアンプ/USB有

・DAC-S USB付き(PCM2704+CS8416+CS4344+LM4911、使用部品は良いんだけど音が出るだけのハズレ品)

・DAC-S とても残念な後付けの半田付けが！！

・DACキット DIR9001+PCM1793

・DACキット DIR9001+TDA1543

・DACキット DIR9001+TDA1543 OSコンやらなんやら

・双木三林 TA2024のアンプ(青い基板、S.M.S.L.、TA2024は無印の銀足ですた)

・なんか汚い、アロン跡？、基板も洗浄不良っぽい汚さ、そこそこ考慮してある配線パターン

・一応有名部品を使用している

・電源パターン、そこそこ考慮してある配線パターン

・TOPPING M1(届いた TA2024は無印の金足ですた)

・コンデンサ少ない！電源周りのコンデンサが多数省略されています。

・GNDの接続がデタラメくさいがこれでも綺麗に音が鳴ります(TA2024おそるべし！)
GNDの接続がデタラメくさいがこれでも綺麗に音が鳴ります(TA2024おそるべし！)

・TOPPING TP-M1の裏側(一応１点アースっぽいが、基板の配線パターンに感じる物が無い)

・TOPPING TP-M1にコンデンサ付けました(物凄い音質がアップした気がします)

・TOPPING TP-M1の裏側(スペースの関係でタンタルを追加。耐圧とリップル発熱が恐いけど)
