2015/11/13

LEICKE KanaaN 1入力 2出力の HDMIスプリッターを買ってみた、HDMI映像分配器 LEICKE KanaaN 1入力 2出力の HDMIスプリッターを買ってみた、HDMI映像分配器

(HDCP有りのゲーム機等の映像を HDCP非対応モニタに映す方法)

Tags: [パソコン周辺機器], [通信販売]





● HDCP有りのゲーム機等の映像を HDCP非対応モニタに映す方法

 中古の PS3をゲーム機として購入したおかげで、やっと HDMIと言う物を身近に感じる様になりました。
 PS3の場合は HDMI信号の中に HDCPと言うアクセスコントロール信号が織り交ぜられており、そのままでは HDCP非対応のモニタには映し出せないとの事です。
 コピーガードとかコピープロテクトみたいな?

 ネットで調べると、ある種の HDMI映像信号分配器を通すと「アラ不思議」、なんと HDCPを解β余した HDMI信号を出力する様です。
 それをゲーム機とテレビの間に割り込ませれば HDCP機能が無い古いモニタでも映像を映し出して使用する事が可能になります。
 もちろん、HDMI対応モニタの場合でも普通に HDMIの映像信号分配器として使えますのでモニタを 2台接続して同じ映像を同時に観る事が出来ます。
 この使用方法は FPSゲームを画面分割のマルチプレイでする場合に便利です。

 ※ HDMI = High-Definition Multimedia Interface
 ※ HDCP = High-bandwidth Digital Content Protection

 なお、HDCPに関する法的規制は下記をご覧ください。
 4.技術的保護手段の規定の見直し
http://www.mext.go.jp/b_menu/shingi/bunka/gijiroku/013/05072901/002-4.htm
 (3)現行法の適用関係より抜粋:「他方、CSS、CAS、HDCP等のアクセスコントロール機能のみの技術についてそれを回避する装置・プログラムに関しては、現行の著作権法における規制の対象とはならない」

 上記の情報は古い様で、2012年10月1日の改正著作権法でアクセスコントロール技術が著作権法で定める「技術的保護手段」に含まれる事となり、CPRMなどのコピーコントロール技術同様に、HDCPを解除しての「複製」は違法となります。
 ただし、CRIC著作権相談室に問い合わせたと言うネット上の情報では「視聴」する事は問題無いそうです。(*要出典)



● HDCP解β余可能な HDMIスプリッターを買ってみた

 下記の KanaaNと eBay購入の 2種類をレビューします。

 どちらの製品も SONY PlayStation 3と接続して、Benq GL2460HM液晶ディスプレイと LG電子 32LB5810 32型 Smart TVの両方に同時に表示出来ました。(両方とも HDCP対応)
 映像や音声にノイズが載る事も無く、全く問題無く使用出来ています。

 敢えて言えば、USBで電源を供給する必要が有るのが面倒なくらい。(互換品では電源供給が不要なのもある)
 あと、普通にあったかい程度の発熱ですが夏場などは注意が必要かも。

 ちなみに PS4 PlayStation 4は HDCP解除の設定項目が有りますが、最大15分しか解除しないので長時間の使用には使えません。Xbox Oneは最大 5分となります。

 追記:SAMSUNG SyncMaster 192Tに DVI入力が有るので HDMI - DVIケーブルを使用して接続してみましたが、信号を検知するものの黒画面の状態でした。PS3の出力設定を 480p 4:3等にしても駄目でした。

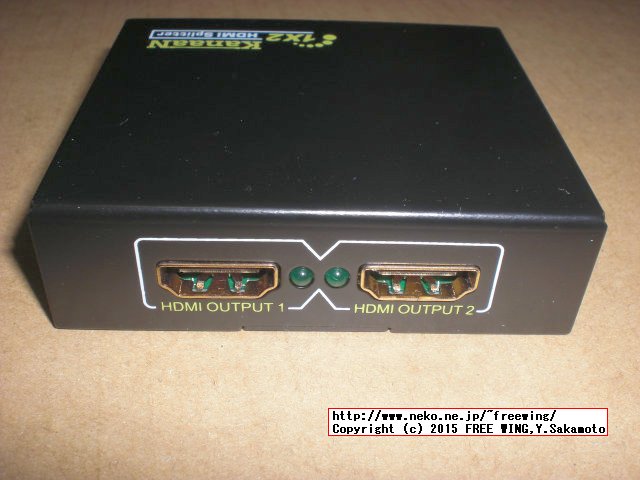

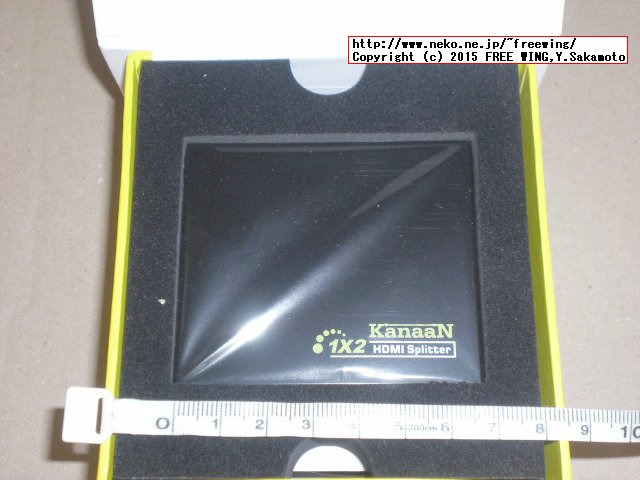

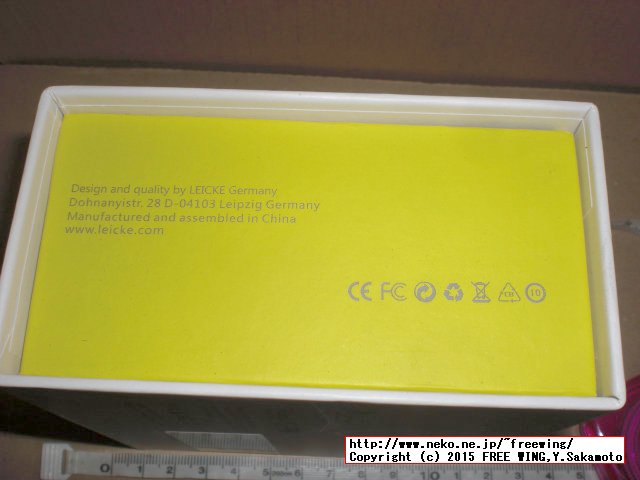

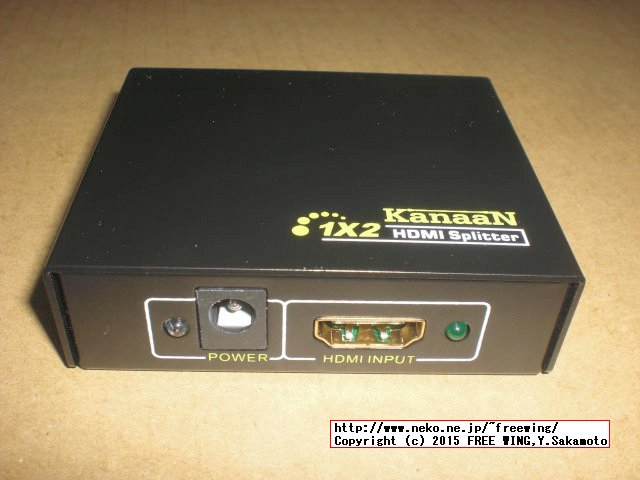

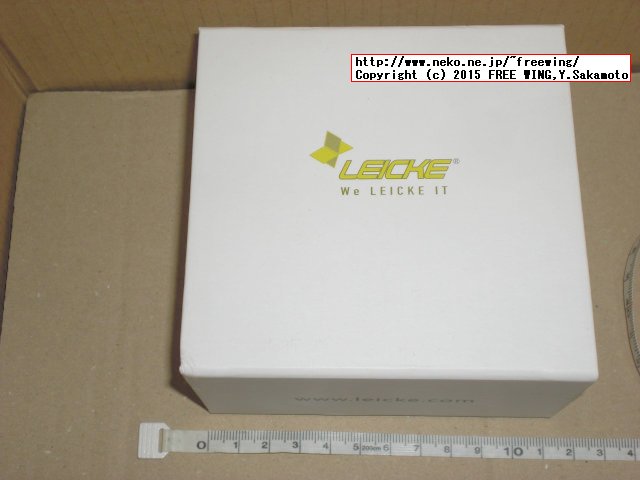

● LEICKE KanaaN 1入力2出力 対応HDMI 分配器 スプリッター

 SONY PlayStation 3と接続して、Benq GL2460HM液晶ディスプレイと LG電子 32LB5810 32型 Smart TVの両方に同時に表示出来ています。


LEICKE KanaaN 1入力2出力 対応HDMI 分配器 スプリッター Y-アダプタ 1080p FullHD1.3b 2-port/ 1 to 2
ASIN: B003U0M3BQ

 とりあえず安心と確実性で鉄板、間違い無し。
 ※ 必ず「SPD Japanが販売し、Amazon.co.jp が発送」から購入する事。

 ※ KanaaNと同様性能を持つと書かれた HDMI分配器が 1380円程度から有りますが、解除の有無が不明なので購入する際は博打と思って覚悟を決めて購入する事。(私も最初は値段を優先して購入しようとしたが、ハズレを引いたら嫌なので思い直して止めました。)

 KanaaN公式ホームページ
KanaaN HDMI Splitter 1080p Full HD 1.3b 2-port KN39750

● LEICKE KanaaN KN39750 Spec.
Extremely small, lightweight and high-quality HDMI splitter
Dimensions: 60x65x20mm
High-quality durable metal housing,
HDMI technology supports new HDMI 1.3b,
HDCP support in version 1.0/1.1/1.2,
Working frequency up to 225MHz,
EDID query within 4 seconds
Maximum resolution 1920x1080 / 1080p
DVI via adapter supports 480p, 576i, 576p, 720i, 720p, 1080i, 1080p,
DTV / HDTV support 480i, 576i, 480p, 576p, 720p, 1080i, 1080p,
Power supply: 5V 1A
Supports HDMI cable AWG26 to AWG 24 to 10m and 15m at the output,
Status LEDs on the device for connecting display
Very high-quality equipment, workmanship and reliable image distribution and strengthening of the split image,
On both target devices, the image is exactly as shown if no distributor would have been used.
Perfect parallel to one HDMI signal to two output devices. 1 2
Article Number KN39750

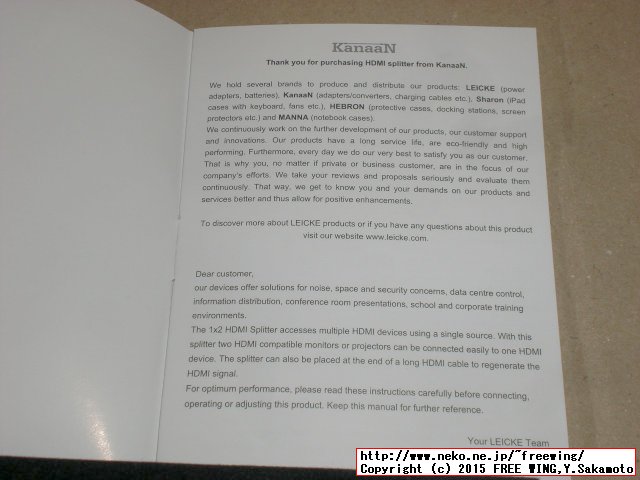

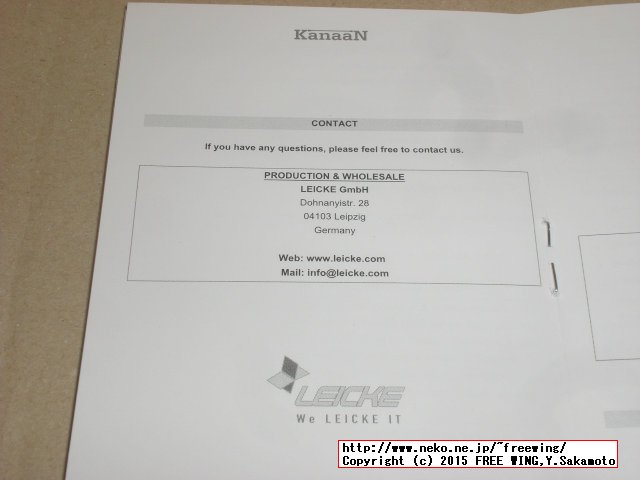

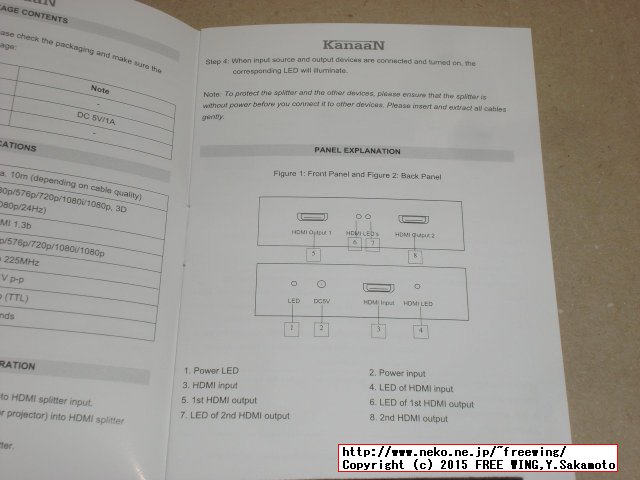

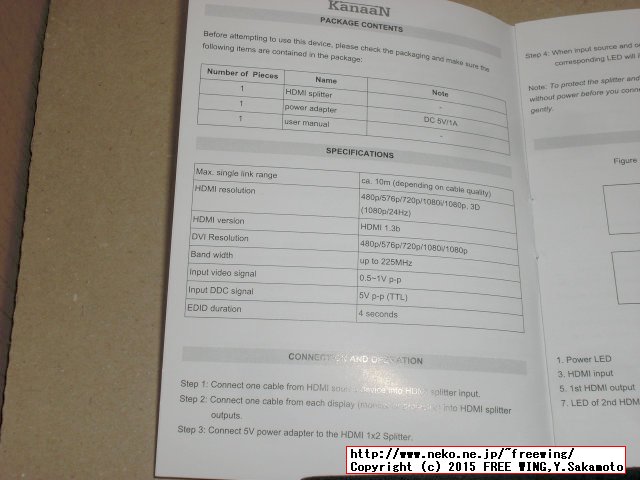

LEICKE KanaaN HDMI分配器 日本語 取り扱い説明書
 Anleitung_KN39750_JP-PDF.pdf

 KanaaN HDMI 1to2 Ver.202 20120908 HS07 (Silicon Image SiI9187BCNU ?)
 HDCPの状態は不明(検証環境が無い)

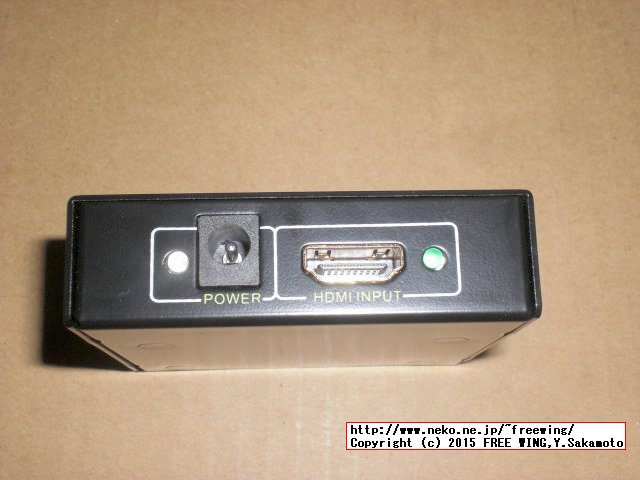

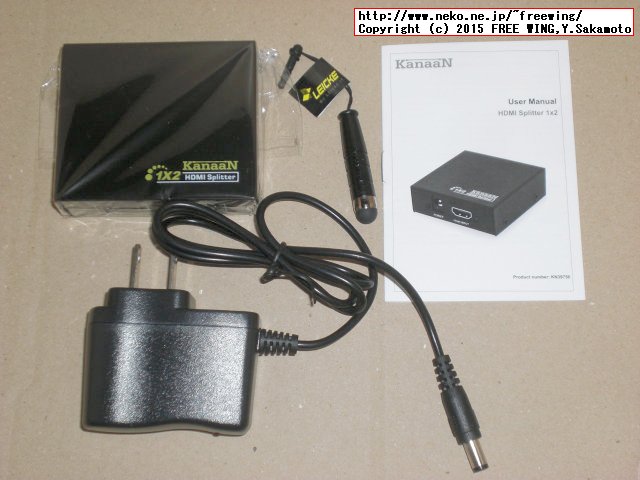

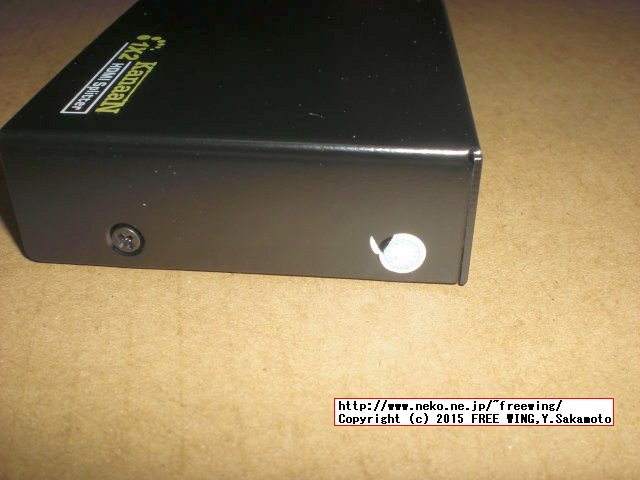

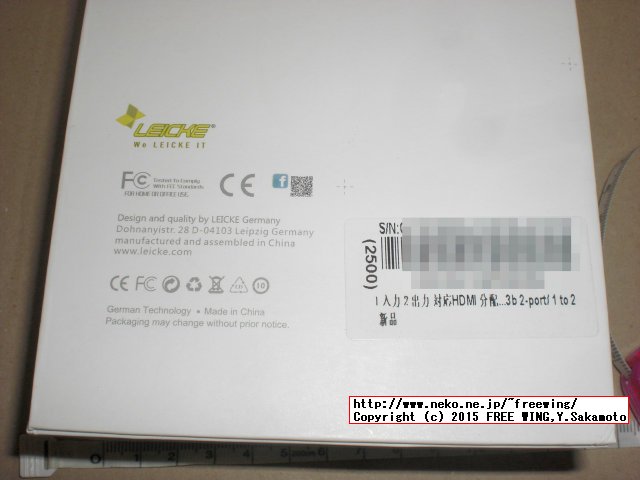

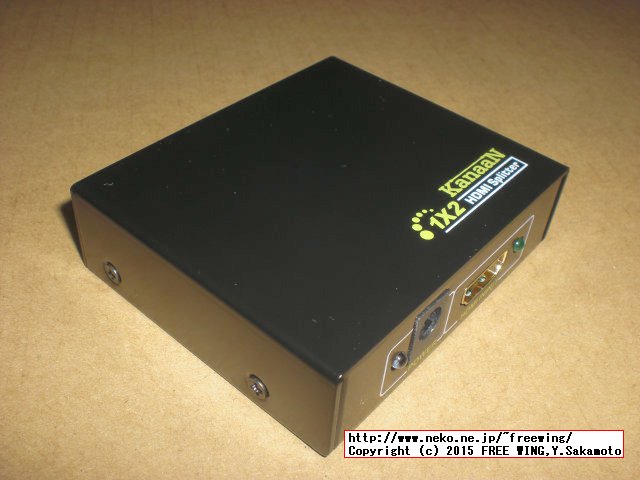

・LEICKE KanaaN KN39750 HDMI Splitter HDCP
LEICKE KanaaN KN39750 HDMI Splitter HDCP


・LEICKE KanaaN KN39750 HDMI Splitter HDCP
LEICKE KanaaN KN39750 HDMI Splitter HDCP


・LEICKE KanaaN KN39750 HDMI Splitter HDCP
LEICKE KanaaN KN39750 HDMI Splitter HDCP


・LEICKE KanaaN KN39750 HDMI Splitter HDCP
LEICKE KanaaN KN39750 HDMI Splitter HDCP


・LEICKE KanaaN KN39750 HDMI Splitter HDCP
LEICKE KanaaN KN39750 HDMI Splitter HDCP


・LEICKE KanaaN KN39750 HDMI Splitter HDCP
LEICKE KanaaN KN39750 HDMI Splitter HDCP


・LEICKE KanaaN KN39750 HDMI Splitter HDCP
LEICKE KanaaN KN39750 HDMI Splitter HDCP


・LEICKE KanaaN KN39750 HDMI Splitter HDCP
LEICKE KanaaN KN39750 HDMI Splitter HDCP


・LEICKE KanaaN KN39750 HDMI Splitter HDCP
LEICKE KanaaN KN39750 HDMI Splitter HDCP


・LEICKE KanaaN KN39750 HDMI Splitter HDCP
LEICKE KanaaN KN39750 HDMI Splitter HDCP


・LEICKE KanaaN KN39750 HDMI Splitter HDCP
LEICKE KanaaN KN39750 HDMI Splitter HDCP


・LEICKE KanaaN KN39750 HDMI Splitter HDCP
LEICKE KanaaN KN39750 HDMI Splitter HDCP


・LEICKE KanaaN KN39750 HDMI Splitter HDCP
LEICKE KanaaN KN39750 HDMI Splitter HDCP


・LEICKE KanaaN KN39750 HDMI Splitter HDCP
LEICKE KanaaN KN39750 HDMI Splitter HDCP

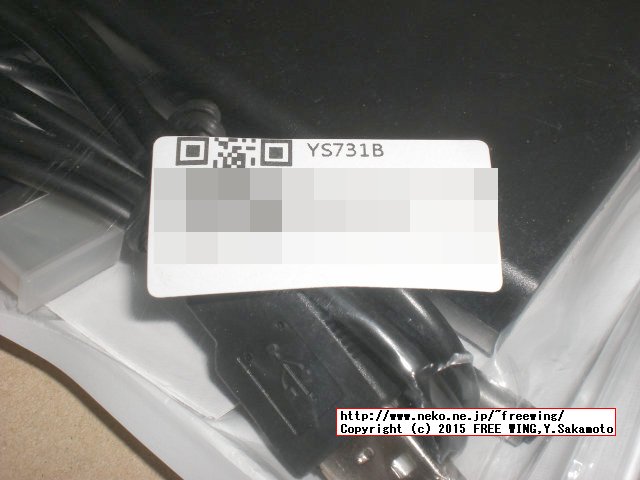

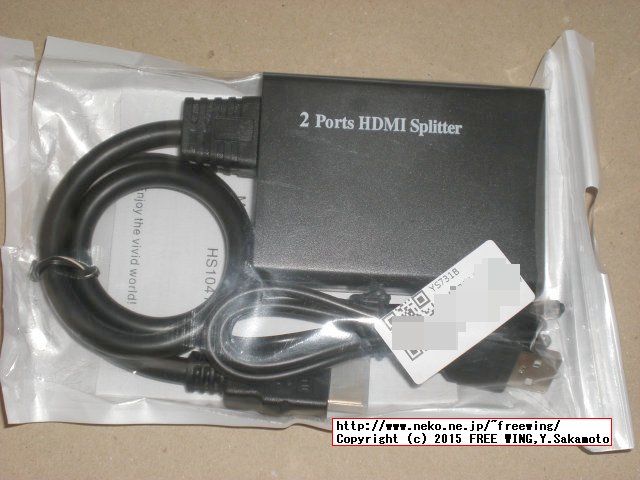

● YS731B eBayで売っていた同様の HDMI分配器(入力ケーブル付き)

 SONY PlayStation 3と接続して、Benq GL2460HM液晶ディスプレイと LG電子 32LB5810 32型 Smart TVの両方に同時に表示出来ています。

1 IN 2 OUT 2Port HDMI Splitter Amplifier Repeater 3D 1080p Female Switch Box Hub

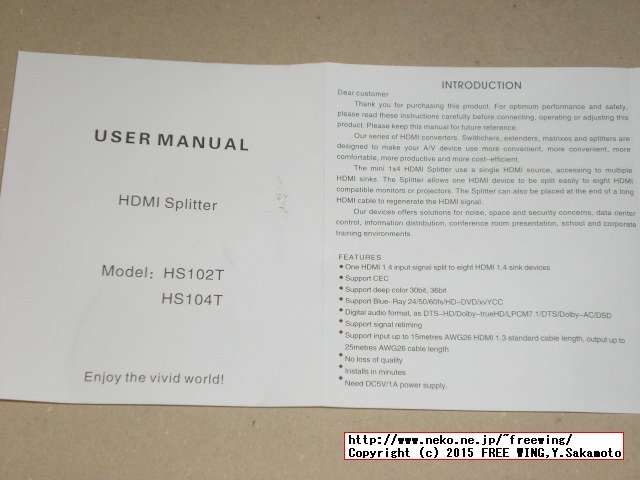

● YS731B 1 IN 2 OUT 2Port HDMI Splitter Description
Full HD 1x2 Port HDMI Splitter Amplifier Repeater 3D 1080p Female Switch Box Hub
The 1x2 HDMI Splliter use a single HDMI Source,accessing to multiple HDMI Sinks.
The splitter allows one hdmi device to be split easily to eight HDMI Compatible monitors or projectors.
Easy to use, takes only seconds to install
Distributes HDMI input into two identical outputs
All two outputs are synchronized
Supports: 480i, 480p, 720i, 720p,1080i and 1080p resolution
When two or more splitters are cascaded they can be used to create a larger distribution
Achieve long distance transmission of HDMI signal of more than 15 meters
HDCP compliant
3D Compatible
HDMI 1.4 compliant
Condition: Brand New

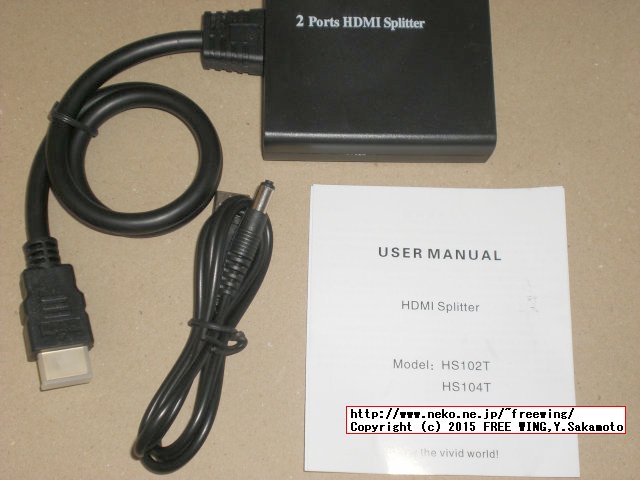

Package Content
One 2 Port HDMI Splitter( With 50cm Cable)
USB Power Supply
User Manual

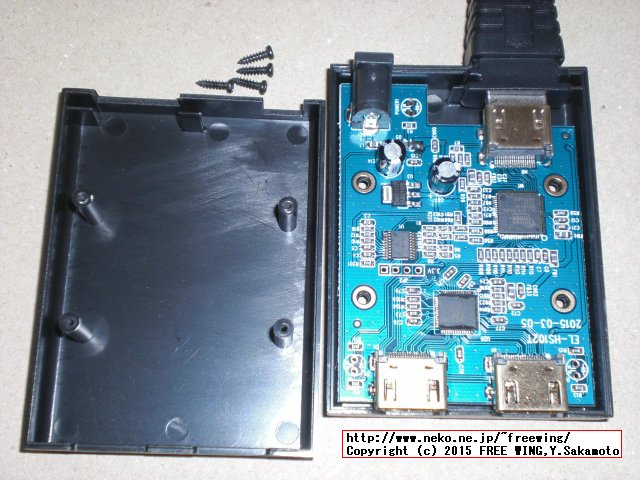

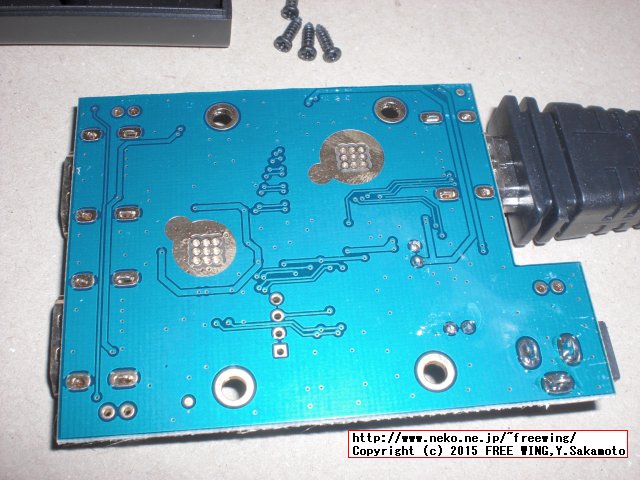

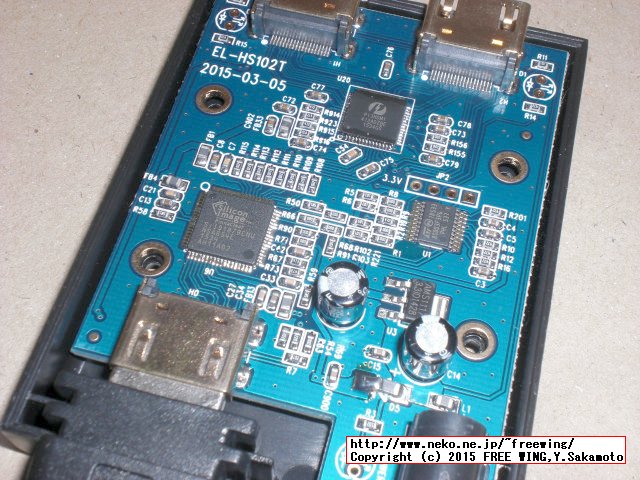

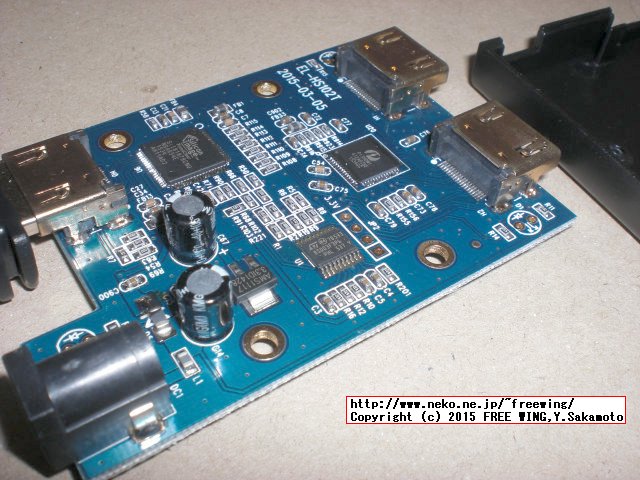

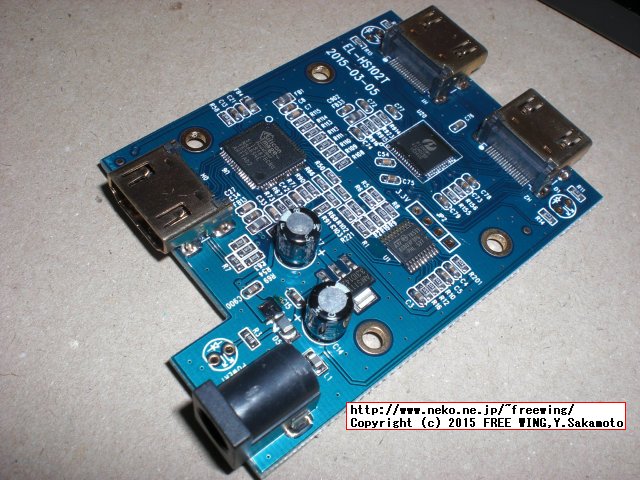

 基板のシルク印刷:EL-HS102T 2015-03-05 YS731B
 箱から伸びている HDMIケーブルは取り外し可能。
 HDCPの状態は不明(検証環境が無い)

 中に入っていた IC類(大きく 3個)
・8S003F3P6 STMicroelectronics 8-bit Microcontrollers - MCU STM8S003F3
STMicroelectronics
8S003F3P6 STMicroelectronics 8-bit Microcontrollers

・PI3HDMI 412ADZBE HDMI Rev. 1.3 Compatible DeMux
Pericom Semiconductor
PI3HDMI412ADZBE Datasheet (PDF) - Pericom Semiconductor Corporation

・SiI9187BCNU 4 port HDMI 1.3 port processor Lattice (Silicon Image) September 2010
Silicon Image
SII9187BCNU Datasheet
 HDMI 1.3、HDCP 1.1
 TMDS Transmitter @ 225MHz
 Integrated HDCP cipher engine
 Built in HDCP self-test

 Silicon Imageの SiI9187BCNUは、基板の配線パターンや機能から KanaaNに入っている HS07の ICと同じ物と思われる。

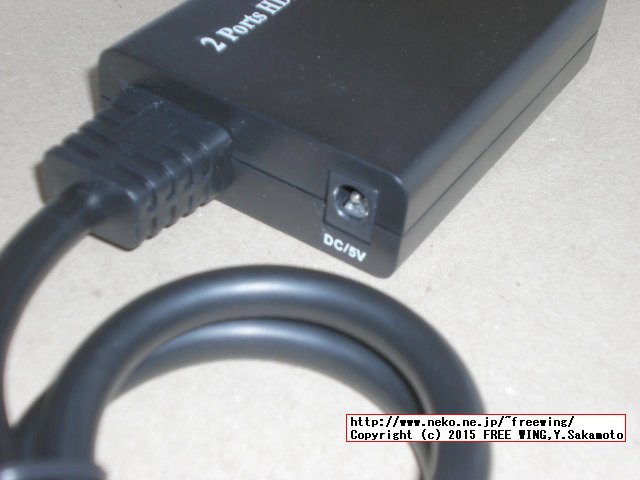

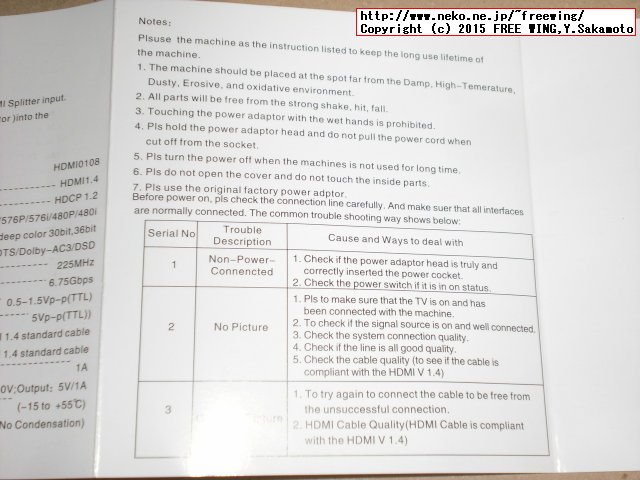

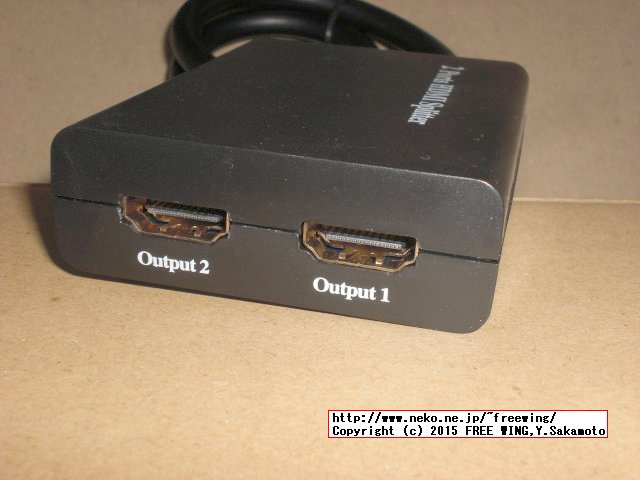

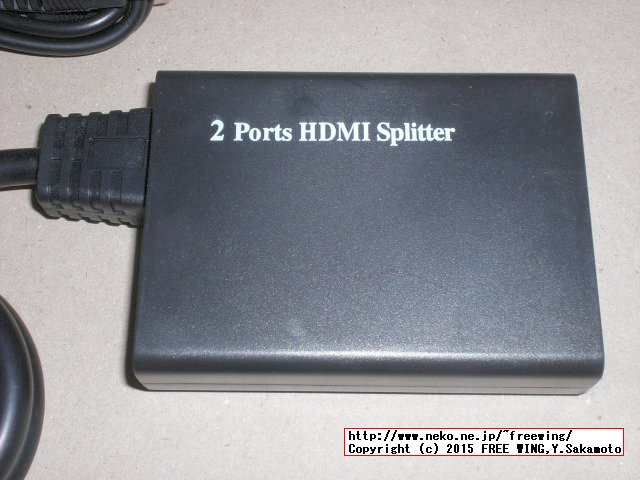

・YS731B HDMI Splitter HDCP compliant
YS731B HDMI Splitter HDCP compliant


・YS731B HDMI Splitter HDCP compliant
YS731B HDMI Splitter HDCP compliant


・YS731B HDMI Splitter HDCP compliant
YS731B HDMI Splitter HDCP compliant


・YS731B HDMI Splitter HDCP compliant
YS731B HDMI Splitter HDCP compliant


・YS731B HDMI Splitter HDCP compliant
YS731B HDMI Splitter HDCP compliant


・YS731B HDMI Splitter HDCP compliant
YS731B HDMI Splitter HDCP compliant


・YS731B HDMI Splitter HDCP compliant
YS731B HDMI Splitter HDCP compliant


・YS731B HDMI Splitter HDCP compliant
YS731B HDMI Splitter HDCP compliant


・YS731B HDMI Splitter HDCP compliant
YS731B HDMI Splitter HDCP compliant


・YS731B HDMI Splitter HDCP compliant
YS731B HDMI Splitter HDCP compliant


・YS731B HDMI Splitter HDCP compliant
YS731B HDMI Splitter HDCP compliant


・YS731B HDMI Splitter HDCP compliant
YS731B HDMI Splitter HDCP compliant


・YS731B HDMI Splitter HDCP compliant
YS731B HDMI Splitter HDCP compliant


・YS731B HDMI Splitter HDCP compliant
YS731B HDMI Splitter HDCP compliant


・YS731B HDMI Splitter HDCP compliant
YS731B HDMI Splitter HDCP compliant





●その他

 基板上のボタンを長押しで解除のスペシャル機能搭載の HDMI分配器も有るそうです。


HDMItoHDMI/AVダウンスキャンコンバーター スペシャル機能付き
ASIN: B009S0LTQC

DN-HDMI423 MHS423
 Nexxtech MHS423 Matrix HDMI Switch
 ●スペシャル機能
 S/PDIF出力付き
 EP9432 EPF021A

BESETO JAPAN スーパーハイビジョンリピーター HRP-2X1
 HDMIセレクター&リピーター デジタル画像安定装置
 2入力、1出力のHDMI切替機(セレクター)
 ●スペシャル機能
 HDCP対応
 HRP-2X1 Ver.1.3認証登録済み
 HRP-2X1S Ver.1.3a認証登録済み(新しいファーム)
 EP9432 EPF021A
 VESA DDC(EDID)?


 微驅科技股份有限公司 益士伯電子股份有限公司
EP9132 HDMI 1.3 Splitter (Deleted)
 Integrated HDCP decryption/encryption engines which are compliant with HDCP Rev 1.2
EP9432 HDMI 1.3 4-IN 2-OUT Repeater
 SPDIF
EPF011A Micro Controller 80515 64K Flash ROM
EPF021A Micro Controller 80515 64K Flash ROM

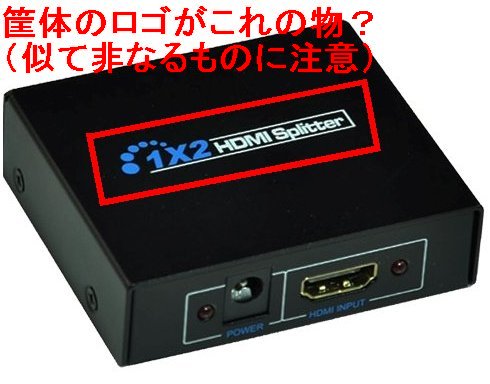

● ノーブランドの HDMI分配器


【ノーブランド品】1入力2出力 HDMI分配器 1×2 HDMIスプリッター 2台のHDMI搭載機器に出力可能 フルハイビジョン 3D 対応 1.4ver
ASIN: B00KNJ871C
 「HDMI 1.4対応 最新バージョンです。LEICKE KanaaN と同機能の商品です。」が良いのかな?
・【ノーブランド品】1入力2出力 HDMI分配器 1×2 HDMIスプリッター 2台のHDMI搭載機器に出力可能 フルハイビジョン 3D 対応 1.4ver
【ノーブランド品】1入力2出力 HDMI分配器 1×2 HDMIスプリッター 2台のHDMI搭載機器に出力可能 フルハイビジョン 3D 対応 1.4ver



Teardown, Analysis: Unbranded Metal Case HDMI 2-Port Splitter
 SP-HDMI 1TO2-A V1.3A 2014.09.09 SiI9187 HDMI port processor, Pericom PI3HDMI412AD
 HDMI 1.4 1to2 with 3D Rev1.1
 ICの構成が YS731Bと同じ感じ。



●値段が高い ViewHDシリーズ

 HDCP unauthorised. Content disabled.
 How do I fix my HDCP error ?
 Simply place a ViewHD Powered HDMI Mini Splitter for solve HDCP error .


ViewHD 2 Port 1x2 Powered HDMI Mini Splitter for 1080P & 3D VHD-1X2MN3D
ASIN: B010EIP9GC

ViewHD Ultra HD 4K HDMI 1x2 Mini Powered Splitter VHD-Pluto 4K対応


ViewHD HDMI 1x2 Splitter with Integrated Audio Extractor with RCA L/R Stereo and Optical Audio Outputs VHD-1X2HSACi
ASIN: B00VSJUL1U


●値段が高い Sewellシリーズ

 Sewell 2 Port 1x2 HDMI Splitter V 1.3b
 Sewell Direct 1x2 HDMI Splitter, v1.4, 4k by 2k support



● HCDPとかなにかが解除出来ない製品

TSdrena HAM-HI12 HDMI分配器 1入力2出力タイプ
 JAN:4580369090813
 HDMI端子に接続されたデバイスから供給される電気で動作が可能(いわゆるバスパワー動作が可能)

Lenkeng LKV312 3D 1x2 HDMI Splitter THDSP12
・Lenkeng LKV312 3D 1x2 HDMI Splitter THDSP12
Lenkeng LKV312 3D 1x2 HDMI Splitter THDSP12


  - EPF011A

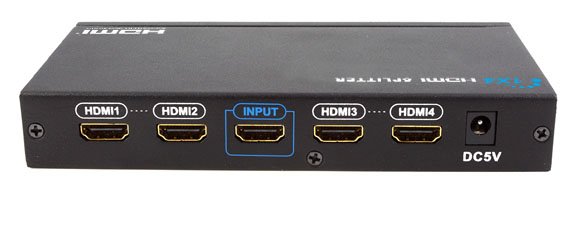

Lenkeng LKV314 3D 1x4 HDMI splitter
・Lenkeng LKV314 3D 1x4 HDMI Splitter
Lenkeng LKV314 3D 1x4 HDMI Splitter





● HDMIケーブルは Amazonベーシック ハイスピードHDMIケーブルがオススメ

 Amazon ベーシック 1年間限定 日本国内保証付き。


Amazonベーシック ハイスピードHDMIケーブル - 0.9m (タイプAオス - タイプAオス/イーサネット/3D/4K/オーディオリターン/PS3/PS4/Xbox360対応)
ASIN: B014I8SIJY

Amazonベーシック ハイスピードHDMIケーブル - 1.8m (タイプAオス - タイプAオス/イーサネット/3D/4K/オーディオリターン/PS3/PS4/Xbox360対応)
ASIN: B014I8SSD0

 2本セットはこちら

Amazonベーシック ハイスピードHDMIケーブル - 0.9m 2本セット(タイプAオス - タイプAオス/イーサネット/3D/4K/オーディオリターン/PS3/PS4/Xbox360対応)
ASIN: B014I8SP4W

Amazonベーシック ハイスピードHDMIケーブル - 1.8m 2本セット(タイプAオス - タイプAオス/イーサネット/3D/4K/オーディオリターン/PS3/PS4/Xbox360対応)
ASIN: B014I8SX4Y


● HDMIケーブルが太いと感じる場合はエレコムのスーパースリム

 HDMIケーブルの取り回しに苦労する場合、HDMIケーブルが太いと感じる場合はエレコムのスーパースリムがオススメ。


エレコム HDMIケーブル イーサネット対応 スーパースリム 0.7m ブラック ニンテンドークラシックミニ対応 DH-HD14SS07BK
ASIN: B00HQY7U1K

エレコム HDMIケーブル イーサネット対応 スーパースリム 2.0m ブラック ニンテンドークラシックミニ対応 DH-HD14SS20BK
ASIN: B00HQY7W7C


● HDMI映像の分配配信を確認したディスプレイ


BenQ 24型ワイドディスプレイ(5ms/フルHD/HDMI×1) GL2460HM
ASIN: B00DCGO2PS


LGエレクトロニクス 32LF5800 [32V型 地上・BS・110度CSデジタルフルハイビジョンLED液晶テレビ]
ASIN: B00XOWGHS0


● SONY PlayStasion


PlayStation3 チャコール・ブラック 500GB (CECH4300C)
ASIN: B00MGDX5CO


PlayStation 4 ジェット・ブラック 1TB (CUH-1200BB01)【Amazon.co.jp限定】特典アンサー PS4用縦置きスタンド付
ASIN: B016XYHWSO


Xbox One (Halo: The Master Chief Collection 同梱版) 5C6-00006
ASIN: B00OGQ4SZ2



●2入力1出力の HDMI切り換え機(電源不要)

 上記のスプリッターは1入力2出力ですが、2入力1出力の切り換え機も存在します。
 (ただし解除機能は無い)


iBUFFALO HDMI切替器HEAC対応2ポートBSAK202
ASIN: B004IPRAGK
 HEAC対応で HDMI間のネット接続機能にも対応。

● HEACとは

 HDMI 1.4の新機能で
 ・HEC - HDMIケーブルでイーサネットの信号を伝送するHDMIイーサネットチャネル(HDMI Ethernet Channel)
 ・ARC - Audio信号をシンク機器からソース機器に伝送するオーディオリターンチャネル(Audio Return Channel)
 上記の HECと ARCを併せた呼称が HEAC(HDMI Ethernet and Audio return Channel)



サンワダイレクト HDMIセレクター 2入力1出力 1入力2出力 どちらでも使える! 3D PS4 対応 電源不要 400-SW017
ASIN: B00N2E8R5Q
※ サンワダイレクトの 400-SW017は ARC非対応。
※ 2入力1出力 1入力2出力 どちらでも使える。



● eBayで売っていたその他の品物

1-15 Pcs Finger Grip Elastic Holder Selfie Strap for Mobile Cell Phone Tablet

0.3M HDMI Cable V1.4 HD 3D 1080P Connector Gold Plated For PS3 LCD HDTV XBOX

New MHL Micro USB to HDMI A A/V TV Adapter HDTV Short Cable for SamSung Sony



● HDMIのバージョンの歴史

 ・HDMI 1.1 DVD-Audioのサポート
 ・HDMI 1.2 Super Audio CD audioのサポート、低電圧信号等
 ・HDMI 1.3 更に速いデータ転送レート、Dolby TrueHD等、30bit/36bit等の色深度
 ・HDMI 1.3a 幾つかの制限を撤廃
 ・HDMI 1.3b/1.3b1/1.3c 言うに値する特に意味の有る変更無し
 ・HDMI 1.4 イーサネット機能、3D機能、ARC機能 Audio Return Channel、4Kサポート等々


● HDMI関連の ICの型番、解除関係も

PERICOM
HDMI切换器 :PI3HDMI301FFE(3切1),PI3HDMI301ZLE,PI3HDMI336FBEX
HDMI分配器: PI3HDMI412ADZBE, PI3HDMI412FT-BZHE, PI3HDX412BDZBEX
HDMI开关: PI3HDMI1210-ABEX,PI3HDMI1310-AZLEX,PI3HDMI1421ZHEX,
DVI转HDMI: PI3VDP411LSAZBEX, PI3VDP411LSRZBEX,PI3VDP411LSZBEX
HDMI/DVI缓冲器: PI3HDMI101-AZHE,PI3HDMI101ZHEX, PI3HDMI201ZFEX,
HDMI 1.4: PI3HDMI511ZLE,PI3HDMI521FBE, PI3HDMI611ZLE
HDMI/DP转换器: PI3WVR12412ZHE, PI3WVR12612NEE
USB信号转换器: PI3USB103ZLEX, PI3USB103ZME
专业HDMI方案IC, VGA转HDMI方案,HDMI转DVI,HDMI方案,HDMI芯片
SILICON IMAGE
端口处理器: SII9187ACNU,SII9187BCNU,SII9287ACNU,SII9287BCNU
HDMI发送器 : SII1392CNU, SII9002CSU,SII9020EBU,SII9022ACNU,
SII9030CTU,SII9034CTU, SII9134CTU, SII9136CTU, SII9334CTU
HDMI切换器: SII9181CNU,SII9181ACNUTR, SII9185CTUTR
MHL3.0信号发送器 SII8620
MHL2.0信号发送器 SII8240BOTR,SII8246, SII8348, SII8558
MHL1.0信号发送器 SII8332,SII8334,SII8336,SII8338,SII8352
MHL/HDMI转HDMI转换器 MHL3.0 : SII9394,SII6031,
MHL2.0 : SII9296CNUC,SII1296
MHL1.0 : SII9292CNUC
ITMDS接收器: SII7171CLU
DVI发送器: SII164CTG64, SII1162CSUTR,SII1162CS48TR
DVI接收器: SII1161CTU,SII1161CT100
网络处理器: SII6310 ,SII6320 ,SII6321 ,SB9210A-CB

EXPLORE
DVI和HDCP接收器:EP161,EP169,EP263,EP269
DVI和HDCP发射器:EP902,EP130
HDMI发射器:EP932E,EP932S,EP932M
HDMI接收器:EP9853,EP9353
HDMI转换器:EP9221,EP9231,EP9321, EP9421
HDMI分配器: EP9132,EP9134,EP9122,EP6122,EP9144
HDMI SWITCH(切换器): EP9431,EP9431F
REPEATER中继器:EP9121,EP913,EP91A1K,EP94A1K, EP94A2E
LVDS接收器:EP102,EP102C,EP104,EP104(S) ,EP106
LVDS发射器:EP387A,EP103, EP103B,EP103T,EP105
LVDS Bridge芯片:EP124, EP124C
HDMI/MHL转VGA: EP94Z1E
MHL/HDMI转VGA LVDS HDMI: EP94Z3,EP94Z3E,EP94Z6(K)
MHL转HDMI: EP94M1L, EP94M1E, EP94M3
MHL转CCIR/TTL:EP9555E,EP9553E
MHL发射: EP955, EP955B,EP955BK,EP956(B)
HDMI转MHL: EP958B,EP957B
HDMI HEC / ARC: EP91H1,EP91H0
DP转VGA: EP961E
DP转HDMI: EP962E
DP/MHL转HDMI: EP9261
DP/MHL/HDMI转HDMI: EP9361(K)
TTL转LVDS: EP103B
HDMI转VGA: EP9851
HDMI转TTL: EP9351,EP9351B
TTL转HDMI: EP952
MATRIX(矩阵):EP9452,EP9442,EP9432
DVI HDCP: EP269
IDP : EP184,EP148
SRE: EP91Z3K,EP91Z3E,EP92A4E
DP/eDP: EP962E,EP126/EP146,EP116,EP9261
OSD : EP94D2,EP94D1,EP93D2
CEC Controller : EPF011C
MCU:EPF005, EPF005N,EPF011,EPF011A, EPF011D, EPF011
ADI
HDMI发送器
ADV7511 ADV7513 ADV7520 ADV7520NK ADV7523A ADV8005
HDMI接收器
ADV7441A ADV7604 ADV7611 ADV7612 ADV7614HDMI收发器
ADV7622 ADV7623 ADV7625 ADV7626 ADV7627
HDMI/DVI开关 AD8192 AD8194 AD8197B ADV3002
HDMI/DVI缓冲器 AD8195 ADV3003

HDMI发射器:ADV7510,ADV7520NKBBCZ-80,ADV7521NKBCBZRL-80,AD9387
HDMI/DVI发射器:ADV7525BCBZ-RL
HDMI 1.4发送器:ADV7541
HDMI接收器:ADV7604, ADV7619, AD9388

NXP
HDMI接收器:TDA19978A ,TDA19978B
HDMI发射器:IP4791CZ12,TDA9981,TDA9983,TDA9984,TDA19989
HDMI信号调整IC: IP4786CZ32
DP转HDMI转换器:PTN3300AHF,PTN3361BBS,PTN3363
DP转VGA 转换器:PTN3392BS

ITE
HDMI发射器:IT6610,CAT6611,CAT6612,CAT6613, IT6613E/AX, IT6692FN/AX
IT66120FN
HDMI接收器:CAT6011,CAT6023, IT6604E,IT6605E/AX, IT6603E, IT6623
HDMI切换器: CAT6341
RGB / YUV信号转换处理: CAT9883C
SDI转HDMI芯片: IT66121FN
MHL芯片:IT66332,IT6681VG,IT6811G,IT6801FN,IT6802E,IT6861E
DP转VGA:IT6511FN, IT6512FN
其它:IT6633E-P, IT6211VG/AX
专业HDMI方案IC, VGA转HDMI方案,HDMI转DVI,HDMI方案,HDMI芯片
MAXIM
HDMI/DVI开关:MAX4886ETO+T
DP-HDMI/DVI电平转换器:MAX9406ETM+
HDMI v1.3、2.25Gbps自动电缆均衡器:MAX3815CCM+TD
TMDS数字视频均衡器以及电缆驱动器:MAX3814CHJ+T, MAX3816ACUE+T

TI
HDMI开关: TMDS251PAGR,TMDS351PAGR,TMDS261BPAG,TMDS361BPAGR
DVI或HDMI接口的新型视频开关:TMDS341和TS3D520
DVI/HDMI中继器/开关(矩阵): TMDS442PNPR
信号延长芯片:DS16EV5110ASQ/NOPB
ANALOGIX
HDMI发射器:ANX7150,ANX9030,ANX9805
HDMI转换器:ANX7730
Slimport转VGA:ANX7732
显示控制器:ANX9834
DP转HDMI转换器:ANX9830
DP转VGA转接器:ANX6212,ANX9832,ANX9833

ST
HDMI转DP转换器: STDP2600
DP转HDMI转换器:STDP2650
DP转DP转换器: STDP2690
HDMI1.3接收器: STDP8028
HDMI接口静电放电保护: HDMIULC6-4SC6

PARADE
DP转HDMI/DVI:PS161,PS8402A
DP切换器:PS8325,PS8330,PS8331(3切1),PS8338,PS8339
HDMI/DVI发射器:PS8121E,PS8171,PS820
HDMI/DVI 接收器:PS121,PS331, PS421, PS461
HDMI转MHL芯片: PS5101

CHRONTEL
RGB转HDMI/VGA:CH7034B-BF
HDMI CEC的芯片: CH7322-MF
HDMI转YPbPr转换器:CH7103A
HDMI转VGA转换器: CH7101A
LVDS转HDMI: CH7035B-BF
LVDS转CVBS: CH7024B-DF, CH7026B-TF
信号编码芯片: CH7036A-BF,CH7308B-TF,CH7033B-BF,CH7511B-BF

LONTIUM
HDMI/MHL转VGA: LT8511A
其它: LT8522,LT86101SX,LT86101EX,LT86102SX,LT86102EX,
LT86104SX,LT86104EX,LT8311,LT8611EX,LT8612,LT8618LP,
LT8631A,LT8641EX,LT8668,LT8711,LT8812
专业HDMI方案IC, VGA转HDMI方案,HDMI转DVI,HDMI方案,HDMI芯片
MACROSILLICON
HDMI TO VGA /AV TO HDMI: MS1820
单芯片实现VGA转HDMI,色差转HDMI: MS9282




Tags: [パソコン周辺機器], [通信販売]

●関連するコンテンツ(この記事を読んだ人は、次の記事も読んでいます)

4K対応の 3入力 1出力の HDMIセレクターを買ってみた、HDMI機器が複数有る場合に便利
4K対応の 3入力 1出力の HDMIセレクターを買ってみた、HDMI機器が複数有る場合に便利

  HDMI 1.4b仕様 4K入力対応のHDMIセレクター AZHW381 Aoeyoo AY05V14



[HOME] | [BACK]
リンクフリー(連絡不要、ただしトップページ以外はweb構成の変更で移動する場合があります)
Copyright (c) 2015 FREE WING,Y.Sakamoto
Powered by 猫屋敷工房 & HTML Generator

http://www.neko.ne.jp/~freewing/hardware/hdmi_hdcp_splitter/
