2017/08/17

Raspberry Pi 3を CTIA規格の AVケーブルで家庭用テレビに映す。3.5mm 4極 ジャック、CTIA-15 Raspberry Pi 3を CTIA規格の AVケーブルで家庭用テレビに映す。3.5mm 4極 ジャック、CTIA-15

(ラズパイのビデオ出力で使える AVケーブルを探す。CTIA仕様が正解、OMTP仕様は不可。)

Tags: [Raspberry Pi], [電子工作]





● Raspberry Pi 3 Model Bを遂に購入

 Raspberry Pi3 Model B RPI2 RPI3

 大人気の CPUボードの Raspberry Piに WiFiと Bluetoothが搭載されたモデルが新発売となりました。
 以前から Raspberry Pi 2を買おうかどうか迷っていましたが、Raspberry Pi 3 Model Bの発売を機に購入を決意してラズベリアンになる事にしました。

 ※ ラズパイの OS Raspbianはバージョンが上がる毎に過去の版と OSの内部の作りが変わり、過去に書かれた製作記事(例えば Raspbian Wheezyの時代の記事)がそのままではエラーが出たりして動かない事が有ります。
 ※ 当方のホームページのラズパイ記事は全て Raspberry Pi 3 Model Bと Raspbian Jessieの組み合わせで動作確認をしております。
(ただし、将来的に新しい Raspbian OSが出た場合に、当方の Raspbian Jessieを基にした内容がそのままでは動かない可能性が有ります。)
 ※ 2017/08/16から Raspbian OSは Raspbian Jessieから Raspbian Stretchに変わりました。
 ※ 2019/06/20から Raspbian OSは Raspbian Stretchから Raspbian Busterに変わりました。

Download Raspbian for Raspberry Pi

ちなみに、歴代のバージョンと名称は
Debianコードネーム年月備考(参考)Ubuntuでの該当名称
Debian 11Bullseye2021/08/14~2021/11からラズパイにリリースFocal Fossa 20.04 LTS ?
Debian 10Buster2019/06/20~2019/06からラズパイ4対応Bionic 18.04 LTS
Debian 9Stretch2017/08/16~2018/03からラズパイ3B+対応Xenial 16.04 LTS
Debian 8Jessie2015~2016/02からラズパイ3対応Trusty 14.04 LTS
Debian 7Wheezy2013~2016
Debian 6.0Squeeze2011~2014
Debian GNU/Linux 5.0Lenny2009~2012


● Raspberry Piの 4極 3.5mmジャックで使える AVケーブルを探す。

 Raspberry Piの映像出力は HDMIが標準ですが、3.5mmジャックにはステレオ音声に加え、ビデオ出力も有り、家庭用テレビに接続して画面を表示する事が可能です。

 ただし、この時に接続に使用する AVケーブルには幾つか規格が存在し、使える物と使えない物が有ります。

 ここでは、Raspberry Piの映像出力に使用できるケーブルの種類を説明します。


● Raspberry Piの 3.5mm 4極 ジャックの端子の仕様

 Raspberry Piの 3.5mm 4極 ジャックの端子の仕様は CTIA方式と呼ばれるものです。
 同様の仕様に OMTP方式と呼ばれる規格のものが存在します。
 (CTIA規格と OMTP規格ではGND接地端子の位置が異なります。また、これらの中にも音声と映像の端子の位置が違うとかの微妙に違う版も存在します。)

・OMTP(Open Mobile Terminal Platform)
 Tip - Left
 Ring 1 - Right
 Ring 2 - Mic
 Sleeve - Ground

・CTIA(Cellular Telephone Industry Association)
 Tip - Left
 Ring 1 - Right
 Ring 2 - Ground
 Sleeve - Mic
 ※ ラズパイの場合は CTIAの Micが Videoで映像出力となります。

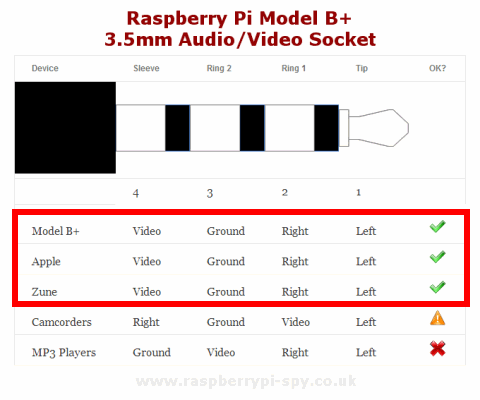

Raspberry Pi Model B+ 3.5mm Audio/Video Jack

 なお、4極ケーブルの中には
 Tip - Left
 Ring 1 - Video
 Ring 2 - Ground
 Sleeve - Right
 と、映像出力と右音声が入れ替わっている物も有ります。この場合は、ケーブルの接続の場所を入れ替えれば使用可能です。

 COMON カモン製の 3.5φ(4極オス)⇔RCAオス(黄/赤/白)変換ケーブルがそのままラズパイで使用できるのでオススメです。
CTIA-15 3.5φステレオ(4極、オス)- RCA(オス)赤、白、黄 金メッキ - COMON カモン

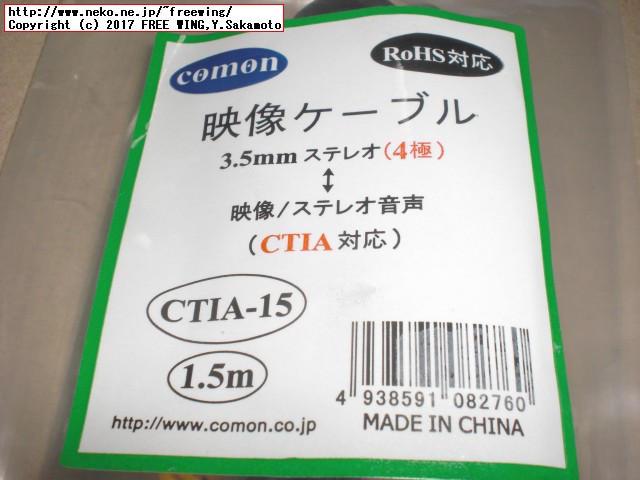

・Raspberry Piで使える音声映像ビデオケーブル、ラズパイの画面を家庭用テレビのビデオ出力で表示する カモン CTIA-15
Raspberry Piで使える音声映像ビデオケーブル、ラズパイの画面を家庭用テレビのビデオ出力で表示する カモン CTIA-15

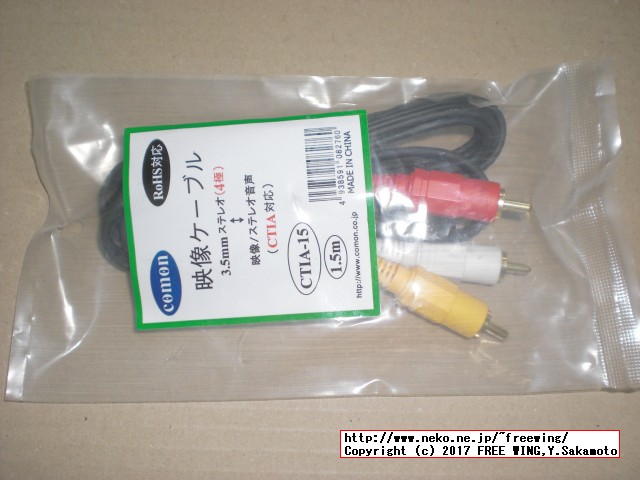

・Raspberry Piで使える音声映像ビデオケーブル、ラズパイの画面を家庭用テレビのビデオ出力で表示する カモン CTIA-15
Raspberry Piで使える音声映像ビデオケーブル、ラズパイの画面を家庭用テレビのビデオ出力で表示する カモン CTIA-15


・Raspberry Piで使える音声映像ビデオケーブル、ラズパイの画面を家庭用テレビのビデオ出力で表示する カモン CTIA-15
Raspberry Piで使える音声映像ビデオケーブル、ラズパイの画面を家庭用テレビのビデオ出力で表示する カモン CTIA-15

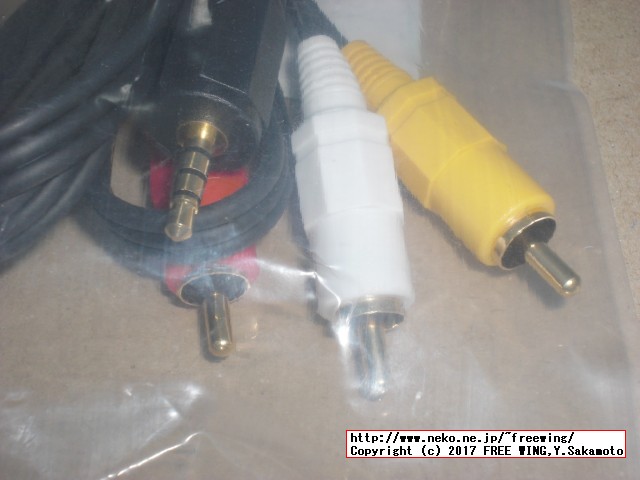

・Raspberry Piで使える音声映像ビデオケーブル、ラズパイの画面を家庭用テレビのビデオ出力で表示する カモン CTIA-15
Raspberry Piで使える音声映像ビデオケーブル、ラズパイの画面を家庭用テレビのビデオ出力で表示する カモン CTIA-15

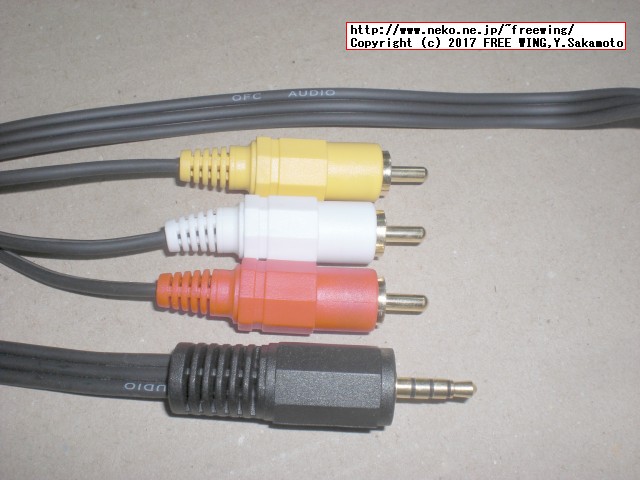

 OFC AUDIOの刻印で無酸素銅線(信号劣化の少ない高品質なケーブル)をアピール。
 3.5mmジャック側のコネクタが少しぶっとい。


【COMON(カモン)製】3.5φ(4極オス)⇔RCAオス(黄/赤/白)変換ケーブル/1.5m【CTIA-15】


ASIN: B01E2E9OAG

【COMON(カモン)製】3.5φ(4極オス)⇔RCA(黄/赤/白)変換ケーブル【CTIA-RF3】


ASIN: B01BJCMH3U
.

4極 CTIA規格 - OMTP規格 変換コネクタ L型 3.5mm ミニプラグ IC-CTOML


ASIN: B074HB21MP

手元に OMTP規格のケーブルが有る場合の変換に。

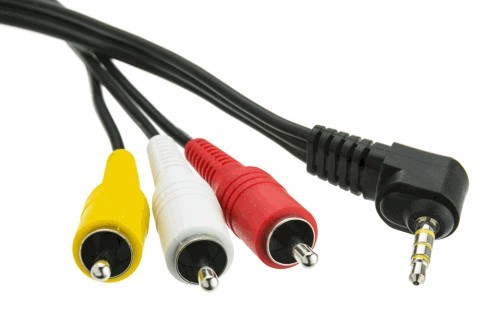

・ラズパイで使用できる AVケーブルの仕様
ラズパイで使用できる AVケーブルの仕様


・ラズパイで使用できる AVケーブルの仕様
ラズパイで使用できる AVケーブルの仕様

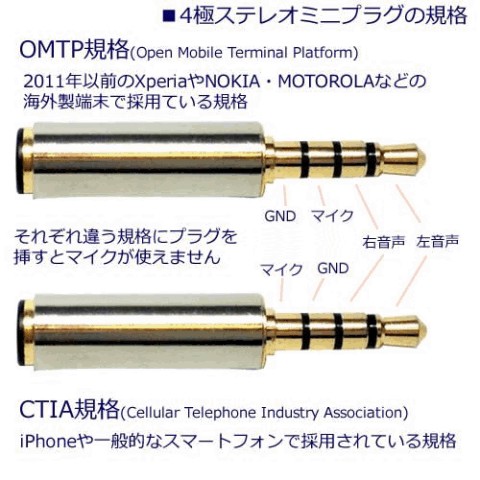

・CTIAと OTMPの違いの写真
CTIAと OTMPの違いの写真




● Raspberry Piのビデオ出力用の設定方法

DOCUMENTATION > CONFIGURATION > CONFIG-TXT > VIDEO

 /boot/config.txtファイルに sdtv_mode=1を追加します。

sudo nano /boot/config.txt

sdtv_mode=1

 必要に応じて sdtv_aspectでアスペクト比(タテヨコ比)
sdtv_aspectresult
14:3
214:9
316:9

sdtv_aspect=3

 画面の上下左右に空白が出る場合は
disable_overscan=0
overscan_left=24
overscan_right=24
overscan_top=24
overscan_bottom=24
 でオーバースキャンの値を上下左右のそれぞれで調節します。

 画面解像度の設定は
framebuffer_width=1280
framebuffer_height=720
 で設定します。

 設定例
sdtv_aspect=1
framebuffer_width=320
framebuffer_height=240



Tags: [Raspberry Pi], [電子工作]
