[NEW] 2019/02/01

HDMIディスプレイが接続されていると騙す HDMIアダプタを購入、EDID保持で画面解像度も固定で認識 HDMIディスプレイが接続されていると騙す HDMIアダプタを購入、EDID保持で画面解像度も固定で認識

(HDMI切り換え器で画面を切り替えると解像度の認識が変になるので EDID保持機能のダミーの HDMIアダプタを購入)

Tags: [パソコン周辺機器], [通信販売]





● HDMIディスプレイが接続されていると騙す HDMIアダプタを購入

 HDMI切り換え器で画面を切り替えると解像度の認識が変になるので EDID保持機能のダミーの HDMIアダプタを購入。

 ディスプレイの電源を消した場合も同じ不具合の症状が発生します。
 Windowsパソコンの場合はディスプレイを見失うと「ポコリン♪」「ポコリン♪」と「デバイスの取り外し」操作の音がします。

 HDMI切り換え器で画面を切り替えると、Windows 10で画面解像度は保持していますが、表示中のウィンドウの大きさが 800x600程度になってしまい、とても不便で実用に耐えません。
 この HDMIアダプタを HDMIの中間に接続すると、この様な不具合が発生しなくなります。

 ※ この HDMIダミーコネクタは貫通型のコネクタなので本物のディスプレイを接続できます
 ※ よくある暗号通貨マイニング用の HDMIダミーコネクタはディスプレイを接続できないので注意

 HDMIの規格で EDIDと言うものが有り、これは接続するディスプレイの情報に関係しています。
 EDID (Extended display identification data)

 KVM等の PC切替器を使用すると画面の解像度が勝手に変わってしまうのを防ぐ事が出来ます。
 ディスプレイエミュレーション機能を搭載した KVMであれば正常に解像度を保持してくれます。
 このダミーアダプタはディスプレイエミュレーション機能と同等の機能を持っています。
 ディスプレイエミュレーション機能は EDID情報(ディスプレイ情報)を保存します。

HDMI Female to Male:

Support for multiple resolutions up to 3840 * 2160 @ 60hz
HDMI lock screen Po (U-turn) maximum work stable at 4K @ 60Hz use.Without the output can be used as a virtual display. But the output 4K requires graphics GTX1050, RX460 above models, Andrews set-top boxes need to support 4K models.

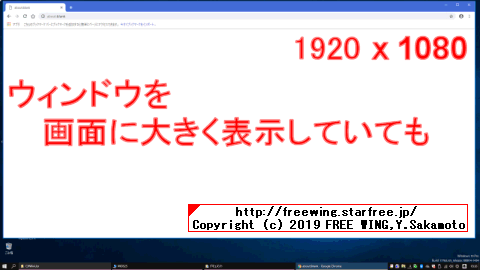

・HDMI切り換え器で画面を切り替えるとウィンドウの大きさと表示位置が変になる不具合
HDMI切り換え器で画面を切り替えるとウィンドウの大きさと表示位置が変になる不具合

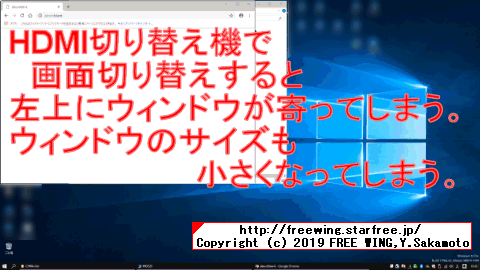

 画面に大きくウィンドウを表示している時に HDMI切り換え機で画面を切り替えると、

・HDMI切り換え器で画面を切り替えるとウィンドウの大きさと表示位置が変になる不具合
HDMI切り換え器で画面を切り替えるとウィンドウの大きさと表示位置が変になる不具合
 画面復帰時にウィンドウのサイズが小さくなり、表示位置が左上に寄ってしまう不具合の症状が出ます。
 この症状の発生を防ぐ事ができます。

・HDMI切り換え器で画面を切り替えるとウィンドウの大きさと表示位置が変になる不具合
HDMI切り換え器で画面を切り替えるとウィンドウの大きさと表示位置が変になる不具合

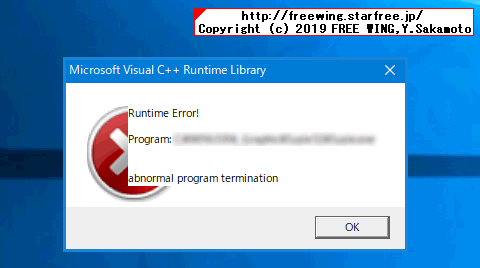

 また、警告ダイアログ等のアイコン表示等も大きさが不正になります。
 Windows内部での解像度の計算が狂うからと思います。

・EDID保持機能のダミーの HDMIアダプタを購入
EDID保持機能のダミーの HDMIアダプタを購入
 この HDMIアダプタを HDMIの中間に接続するとディスプレイ切り替え器で切り換え操作を行なった際の画面解像度認識に関係する不具合が解消されます。

・EDID保持機能のダミーの HDMIアダプタを購入
EDID保持機能のダミーの HDMIアダプタを購入

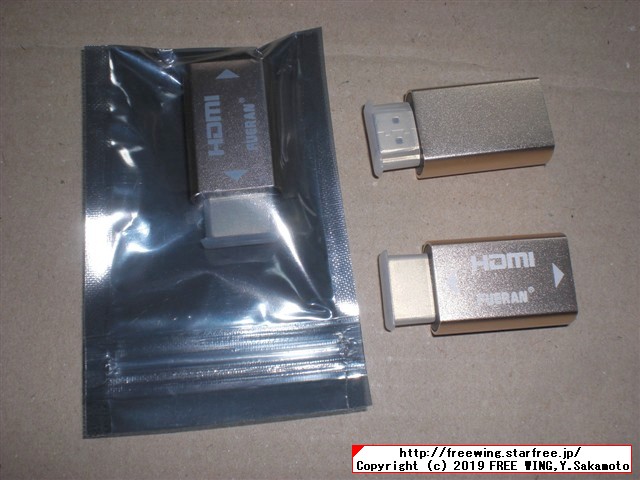

 FUERAN HDMI EDID Dummy Display Emulator Adapter

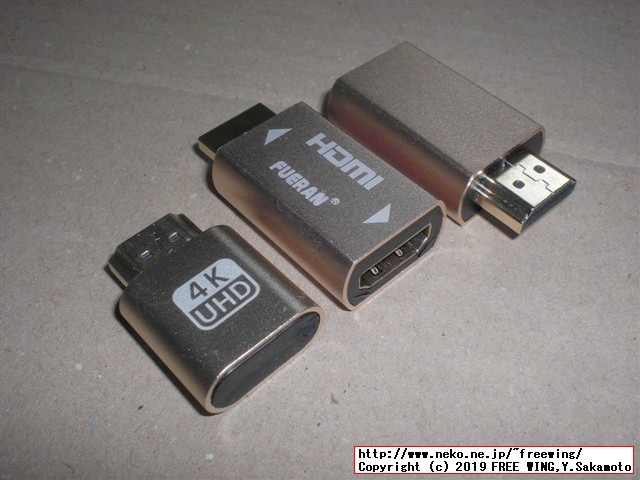

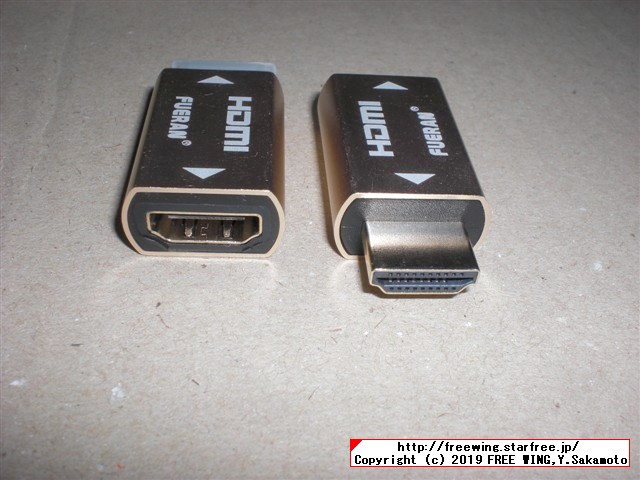

 写真の様にオスとメスのコネクタが付いており、ディスプレイを接続できます。

 私の場合は「パソコン」 - 「HDMIアダプタ」 - 「HDMI切り換え機」 - 「HDMIディスプレイ」の様に接続しています。


FUERAN HDMI拡張表示標識データエミュレーターを通す、ビデオスプリッタ、スイッチとストレッチャーに用いられる 1920 * 1080@59Hz
ASIN: B07C7SSWTS

FUERAN HDMI拡張表示標識データエミュレーターを通す、ビデオスプリッタ、スイッチとストレッチャーに用いられる
ASIN: B0711LLSFM

FUERAN HDMI拡張表示標識データエミュレーターを通す、ビデオスプリッタ、スイッチとストレッチャーに用いられる1920*1200@59hz
ASIN: B07C887Q2Y


サンワダイレクト HDMIマトリックスセレクター 切り替え分配器 4入力2出力 リモコン付 EDID保持 400-SW026
ASIN: B01LWS916D

EDID保持の HDMI切り換え器
400-SW026 取扱説明書

サンワダイレクト HDMI切替器 マトリックス 4K / 30Hz対応 4入力2出力 リモコン付き 光 同軸デジタル 出力付き 400-SW027
ASIN: B075L69WRR

HDMI切替器 hdmiスイッチ 2入力1出力 1080p 3D 簡単切り替え WiiU Xbox DVD PC PS3 ゲーム対応 USB給電
ASIN: B075H749KP


● 暗号通貨マイニング用の HDMIダミーコネクタはディスプレイを接続できません

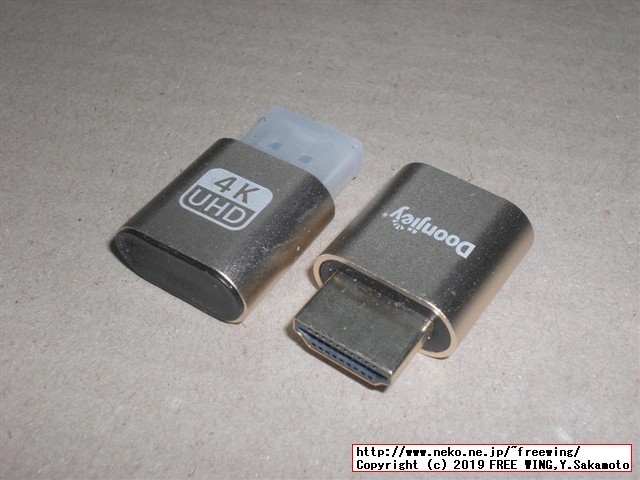

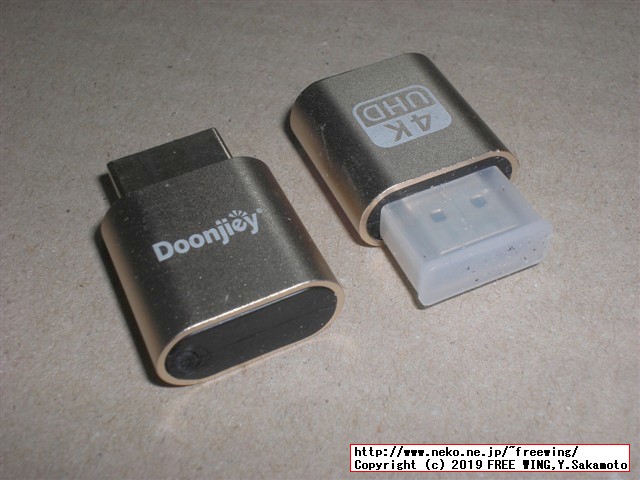

 勘違いして購入した暗号通貨マイニング用の HDMIダミーコネクタ。
 この HDMIダミーコネクタはパソコン側がディスプレイを認識するだけで、ディスプレイを接続する事ができません。
 (リモート接続時に画面表示の解像度を確保したい場合の目的に使用する)

・EDID保持機能のダミーの HDMIアダプタを購入
EDID保持機能のダミーの HDMIアダプタを購入


・EDID保持機能のダミーの HDMIアダプタを購入
EDID保持機能のダミーの HDMIアダプタを購入


・EDID保持機能のダミーの HDMIアダプタを購入
EDID保持機能のダミーの HDMIアダプタを購入




● HDMIの EDID関係の資料

インテル グラフィックス・ドライバーのカスタム解像度とカスタムモード

Using 3rd party EDID apps to modify modes
 サードパーティー製 EDID アプリを使用してモードを変更する方法

Custom Resolution Utility (CRU)
 Custom Resolution Utility (CRU) - ToastyX
 Custom Resolution Utility (CRU) allows custom resolutions to be defined for both AMD/ATI and NVIDIA GPUs by creating EDID overrides directly in the registry without dealing with .inf files.
 Download: cru-1.4.1.zip - Source: cru-1.4.1-src.zip - reset-all-1.3-src.zip - restart-1.3-src.zip

Intel Graphics, Windows: how to configure a fixed EDID?

Overriding Monitor EDIDs with an INF

HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Enum\DISPLAY\{XMD009A\4&12345678&0&UID123456}\Device Parameters\EDID_Override\0

HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Enum\DISPLAY\DELA007\5&1608c50f&0&10000090&01&20\Device Parameters\EDID_Override\0

Phoenix EDID Designer
; monsamp.INF
;
; Copyright (c) Microsoft Corporation.  All rights reserved.
;
; This is a generic INF file for overriding EDIDs
; of any monitors, starting with Windows Vista.
;

[Version]
signature="$WINDOWS NT$"
Class=Monitor
ClassGuid={4D36E96E-E325-11CE-BFC1-08002BE10318}
Provider="MS_EDID_OVERRIDE"
DriverVer=04/18/2006, 1.0.0.0

; Be sure to add the directive below with the proper catalog file after
; WHQL certification.
;CatalogFile=Sample.cat


[DestinationDirs]
DefaultDestDir=23

[SourceDisksNames]
1=%SourceDisksNames%

; Enable the following section to copy a monitor profile.
[SourceDisksFiles]
;profile1.icm=1

[Manufacturer]
%MS_EDID_OVERRIDE%=MS_EDID_OVERRIDE,NTx86,NTamd64

; Modify the hardware ID (MON1234) to match that of the monitor being used.
[MS_EDID_OVERRIDE.NTx86]
%MS_EDID_OVERRIDE-1%=MS_EDID_OVERRIDE-1.Install, MONITOR\MON1234

; Modify the hardware ID (MON1234) to match that of the monitor being used.
[MS_EDID_OVERRIDE.NTamd64]
%MS_EDID_OVERRIDE-1%=MS_EDID_OVERRIDE-1.Install.NTamd64, MONITOR\MON1234

[MS_EDID_OVERRIDE-1.Install.NTx86]
DelReg=DEL_CURRENT_REG
AddReg=MS_EDID_OVERRIDE-1.AddReg, 1024, 1280, DPMS
CopyFiles=MS_EDID_OVERRIDE-1.CopyFiles

[MS_EDID_OVERRIDE-1.Install.NTamd64]
DelReg=DEL_CURRENT_REG
AddReg=MS_EDID_OVERRIDE-1.AddReg, 1024, 1280, DPMS
CopyFiles=MS_EDID_OVERRIDE-1.CopyFiles

[MS_EDID_OVERRIDE-1.Install.NTx86.HW]
AddReg=MS_EDID_OVERRIDE-1_AddReg

[MS_EDID_OVERRIDE-1.Install.NTamd64.HW]
AddReg=MS_EDID_OVERRIDE-1_AddReg

[MS_EDID_OVERRIDE-1_AddReg]
HKR,EDID_OVERRIDE,"0",0x01,0x00,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x35,\
0xEE,0x34,0x12,0x01,0x00,0x00,0x00,0x0A,0x0E,0x01,0x03,0x68,0x22,0x1B,\
0x78,0xEA,0xAE,0xA5,0xA6,0x54,0x4C,0x99,0x26,0x14,0x50,0x54,0xA5,0x4B,\
0x00,0x71,0x4F,0x81,0x80,0xA9,0x40,0x01,0x01,0x01,0x01,0x01,0x01,0x01,\
0x01,0x01,0x01,0x30,0x2A,0x00,0x98,0x51,0x00,0x2A,0x40,0x30,0x70,0x13,\
0x00,0x52,0x0E,0x11,0x00,0x00,0x1E,0x00,0x00,0x00,0xFF,0x00,0x41,0x42,\
0x30,0x30,0x30,0x30,0x30,0x30,0x30,0x30,0x30,0x31,0x0A,0x00,0x00,0x00,\
0xFC,0x00,0x4D,0x53,0x20,0x31,0x32,0x33,0x34,0x0A,0x0A,0x0A,0x0A,0x0A,\
0x0A,0x00,0x00,0x00,0xFD,0x00,0x38,0x4C,0x1F,0x50,0x12,0x00,0x0A,0x20,\
0x20,0x20,0x20,0x20,0x20,0x00,0xDB

[DEL_CURRENT_REG]
HKR,MODES
HKR,,MaxResolution
HKR,,DPMS
HKR,,ICMProfile

; Pre-defined AddReg sections. These can be used for default settings
; when a given standard resolution is used.

[1024]
HKR,,MaxResolution,,"1024,768"
[1280]
HKR,,MaxResolution,,"1280,1024"

[DPMS]
HKR,,DPMS,,1

[MS_EDID_OVERRIDE-1.AddReg]
HKR,"MODES\1024,768",Mode1,,"31.0-94.0,55.0-160.0,+,+"
HKR,"MODES\1280,1024",Mode1,,"31.0-94.0,55.0-160.0,+,+"

; Enable the following section to copy a monitor profile.
[MS_EDID_OVERRIDE-1.CopyFiles]
;PROFILE1.ICM

[Strings]
MonitorClassName="Monitor"
SourceDisksNames="MS_EDID_OVERRIDE Monitor EDID Override Installation Disk"

MS_EDID_OVERRIDE="MS_EDID_OVERRIDE"
MS_EDID_OVERRIDE-1="MS EDID Override"

Creating an INF File

Intel will finally implement EDID override


● 番外:期待の本命 Ultra HD 4K 3D 4x2 HDMI Matrix HDMI Switches Splitter support HDCP EDID

Tesla smart
 Tesla smartも TESmartと同一っぽい。

Tesla smart HDMI 4x2 Matrix HMA0402A30

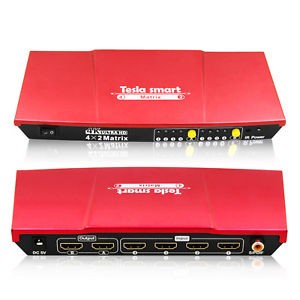

・Tesla smartの 4入力 2出力 マトリクス機能 HDMI EDID保持の切り換え機
Tesla smartの 4入力 2出力 マトリクス機能 HDMI EDID保持の切り換え機




HDMIマトリックス 4入力2出力 HDMI スイッチ 4ポート 切り替え 2画面 分配 4×2 HDMI Matrix 4K@30HZ、HDCP対応 音声分離 IRリモートコン EDID保持 XBOX360/HDTV/STB/DVD/プロジェクター/DVR/PS3に対応 TESmart (赤)
ASIN: B07PWBW642

※ EDID保持
メーカー型番: HMA0402A30

● TESmart HMA0402A30 HDMIマトリックス 4入力2出力 HDMI スイッチ 4ポート 切り替え

 買いました。

[NEW] 2019/05/01
EDID保持機能付きの 4K対応の 4入力 2出力の マトリックス切り替え HDMIセレクター、液晶画面 2台と使用で最強
EDID保持機能付きの 4K対応の 4入力 2出力の マトリックス切り替え HDMIセレクター、液晶画面 2台と使用で最強

  TESmart HMA0402A30 マトリックス切り替えで液晶画面 2台に接続できて更に EDID保持の便利機能付き HDMI切り換え機



Tags: [パソコン周辺機器], [通信販売]
