2015/04/24

24型LCDワイドモニター BENQ GL2460HM 24型液晶ディスプレイにしては比較的安い 24型LCDワイドモニター BENQ GL2460HM 24型液晶ディスプレイにしては比較的安い

(BENQ GL2460HMを買ってみた、裏サービスメニューで起動時のウザイ BenQのロゴを消す方法)

Tags: [パソコン周辺機器], [通信販売]





● 24型LCDワイドモニター BENQ GL2460HM

 長年使用していた SAMSUNGの 19インチ液晶モニタ SyncMaster 192Tのバックライトが本体の衝撃で点滅する様に成ったので新しいモニタを購入しました。
 本当は 1600x1200の 4:3の液晶モニタが欲しかったのですが、時代の流れかフルハイビジョンの 1920x1080が主流の様です。

 最初は 21.5インチで考えていましたが、ドットピッチが細か過ぎるのでは?と思い 24インチにしました。

インチドットピッチ
19インチ0.2971280x1024 4:3タイプ
21.5インチ0.2481920x1080 16:9タイプ
23インチ0.2651920x1024 16:9タイプ
24インチ0.2761920x1024 16:9タイプ


●いままで使用していた SAMSUNG SyncMaster 192Tのスペック

 普通に何の問題も無くバックライトも十分な明るさで 10年間使えていました。
 (故障して残念。面倒だから調べていないがバックライト基板の半田付けがクラックしたのかな?)

 解像度:1280x1024
 コントラスト比:500:1
 輝度:250 cd/m2
 視野角(上下/左右):170/170
 消費電力:45 W
 入力端子:D-Subx1, DVIx1
 幅x高さx奥行き:431x447x220
 重量:5.5 Kg

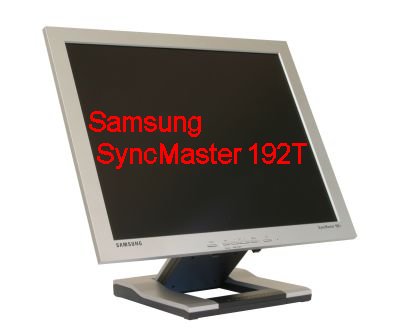

・SAMSUNG SyncMaster 192T
SAMSUNG SyncMaster 192T




●購入候補で検討した液晶モニタ機種

 いままで使用していた SyncMaster 192Tのスペックを基準に製品を選びます。

 ・視野角が広い
 ・消費電力が少ない
 ・PC入力端子 D-sub、DVI-D、HDMI
 ・スピーカー搭載

IODATA LCD-MF225XBR [21.5インチ ブラック]

I-O DATA LEDバックライト採用21.5型 フルHD対応ワイド液晶ディスプレイ LCD-MF225XBR
ASIN: B00CAC14CE

LGエレクトロニクス 22M45VQ-B [21.5インチ]

LG Electronics Japan 21.5型 TNパネル(非光沢/1920*1080/フリッカーセーフ+ブルーライト低減機能搭載) 22M45VQ-B
ASIN: B00IZ7TUEW

BenQ GW2255HM [21.5インチ グロッシーブラック]

BenQ 21.5型 LCDワイドモニタ GW2255HM
ASIN: B00DAMO1U0

BenQ GW2265HM [21.5インチ グロッシーブラック]

BenQ マルチメディアモニター (21.5インチ/フルHD/HDMI搭載) GW2265HM
ASIN: B00IAK7RB2

Acer V226HQLwmid [21.5インチ ホワイト]

Acer 21.5インチ ワイド液晶ディスプレイ (非光沢/フルHD 1920x1080/HDMI、DVI-D、VGA/ホワイト) V226HQLwmid
ASIN: B00G07D5K4

 安物の中には「視野角(上下/左右)50/90」と言うトンでもない商品が有るので注意。
例)Acer G226HQLBbid [21.5インチ Black]


● 24インチ BenQ GL2460HMに決定

 そして、設置に問題が無く、ドットピッチが大きいと言う事で 24インチ BenQ GL2460HMを購入しました。
 画面の表面処理はノングレア(非光沢)です。

BenQ GL2460HM 液晶ディスプレイ

主な特長
 24型 Full HD
 TNパネル+LEDバックライト
 フリッカーフリー
 HDMI端子搭載
 1W x2 スピーカー搭載
 HDCPをサポート
 コントラスト比 1000:1
 フルカラー約1677万色
 視野角(左右/上下) 170° / 160°
 走査周波数‎水平:30~83(KHz) / 垂直:50~76(Hz)‎

 枠や台座のプラスチックが光沢で心配でしたが、使用中は全く気になりませんでした。
 また、パネル裏面にあるボタンも迷う事無く普通に前から手を伸ばして操作できます。

BenQ GL2460HM [24インチ グロッシーブラック](今回購入機種)

BenQ 24型ワイドディスプレイ(5ms/フルHD/HDMI×1) GL2460HM
ASIN: B00DCGO2PS



● 24型LCDワイドモニター BENQ GL2460HMの Windows用デバイスドライバ

 24型LCDワイドモニター BENQ GL2460HMの Windows用のデバイスドライバー

BenQ GL2460HM Monitor Downloads

 Windows Driver
 ・GL2460HM MP Driver for Win8 - BenQ LCD.inf
  Monitor\BNQ801F
 ・GL2460HM WHQL Driver for Win10 - GL2460.inf - ← これを使用している。
  Monitor\BNQ78CE
 ・GL2460HM MP Driver - BenQ BL2205PT.inf
  Monitor\BNQ8022

 違いが良く分かりませんが、「GL2460HM WHQL Driver for Win10」をダウンロードして使用しています。



● 24型LCDワイドモニター BENQ GL2460HMと SONY Playstation 3を HDMIで接続した時に音声が出ない場合の対処方法

 SONY Playstation3等のゲーム機を HDMI接続した時に音が全く出ないと言う事が有りますが、それは HDMI出力の音声信号が GL2460HMモニタに対応していない形式で出ている事が考えられます。
 例えば、PS3を家庭用テレビに HDMI接続している状態で GL2460HMモニタに繋ぎ買えた場合に発生します。
 これは、GL2460HMモニタが対応していない 5.1chや 7chの出力方式になっているからです。

 対応方法としては PS3の本体設定メニューの音声出力設定で Linear PCM 2ch 44.1kHzと Linear PCM 2ch 48kHzだけにすれば音が出る様になります。
 GL2460HMモニタに接続した後に「自動」を選択しても自動的に上記の設定になります。
 ※ GL2460HMモニタの電源を入れて入力切替を HDMIにしておく事。

SONY Playstation 3 音声出力設定


● HDMIモニタに PS3を接続した時に音声が出ない場合の解決方法

 SONY Playstation3 PS3、XBox等のゲーム機を HDMI接続した時に音が全く出ないと言う事が有りますが、それは HDMI出力の音声信号が GL2460HMモニタに対応していない形式で出ている事が考えられます。
 例えば、PS3を家庭用テレビに HDMI接続している状態で GL2460HMモニタに繋ぎ買えた場合に発生します。
 これは、GL2460HMモニタが対応していない 5.1chや 7chの出力方式になっているからです。

 解決方法:
 ・PS3の本体設定メニューの音声出力設定
 ・Linear PCM 2ch 44.1kHzと Linear PCM 2ch 48kHzにする

 GL2460HMモニタに接続した後に「自動」を選択しても自動的に上記の設定になります。
 ※ GL2460HMモニタの電源を入れて入力切替を HDMIにしておく事。

SONY Playstation 3 音声出力設定

● Xbox 360を HDMIモニタに接続した時に音声が出ない場合の解決方法

Xbox 360 の音声の問題を解決する
 画像は表示されるが、音声が聞こえない
 ・テレビの音量が消音になっていないことや、音量レベルが正しく設定されていることを確認します。
 ・本体のオーディオ設定が、使用しているテレビとケーブルの組み合わせに応じて正しく設定されていることを確認します。
 ・本体のソフトウェアを更新します。

Xbox 360 本体でオーディオ設定を構成する方法



● BENQの液晶モニターの裏メニュー、サービスページ

 起動時の BENQのうざったいロゴ表示を消せます。

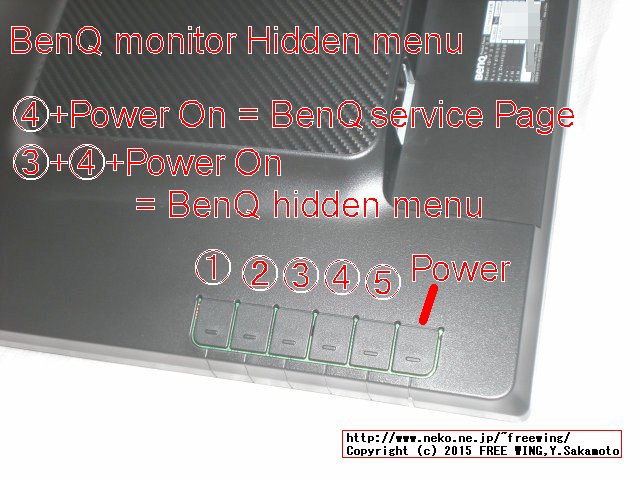

 下記の写真を参照して、4の MENUキーを押しながら電源を入れる。
 普通に画面が映るので 4の MENUキーを押すと「裏メニュー1 BenQ Service Page」が表示される。
 そして Logoの設定を Offにすると起動時のうざい BenQのロゴ表示を無くせる。
 AutoPowerの項目は連動コンセントの場合に電源の状態を覚えて自動でオンに成ります。

 その他、色調整とかは3と4の MENUキーを押しながら電源を入れる。
 普通に画面が映るので 5の取り消しキーを押すと「裏メニュー2 BenQ LCD Monitor Hidden Menu」が表示される。
 画面の左上に隠しメニューが表示されるのでカーソルを動かして設定できます。

 隠しメニューに表示された内容から BenQ GL2460HMの液晶パネルのメーカーが判ります。
 液晶パネルのメーカー AUO M240HTN012
AUO > 製品紹介 > Display Product > モニター向け > High Frame Rate > 24-inch Full HD

・ AUO M240HTN01.2 Specification
Display Mode TN Mode, Normally White
White Luminance ( Center ) [cd/m2] 250 cd/m2 (Typ.)
Contrast Ratio 1000 (Typ.)
Optical Response Time [msec] 5ms (Typ., on/off)
Nominal Input Voltage VDD [Volt] + 5.0 V
Power Consumption(VDD line + LED line)[Watt]
17.55 watt
VDD line : PDD (typ), All black pattern at 60Hz =3.25W
LED line : PBLU (typ) = 14.3W
Weight [g] 1885g
Physical Size [mm] 556.0 (W) x 323.2 (H) x 11.5(D) (Typ.)
Electrical Interface Dual channel LVDS
Support Color 16.7M colors (RGB 6-bit + Hi_FRC)
Surface Treatment Anti-Glare, 3H


 Venderの Qisdaとは?
ベンキューコーポレーション、ブランドビジネス部門として分社化
 分社化に伴い、「ベンキューグループ」の名称は「Qisda(キスダ)グループ」に変更となります。~ BenQは、現在Qisda Corporation100%出資の子会社 ~

 そーいえば昔 BenQは Acerから周辺機器部門を分社してできた会社でしたね。

・24型LCDワイドモニター BENQ GL2460HM 写真レビュー
24型LCDワイドモニター BENQ GL2460HM 写真レビュー

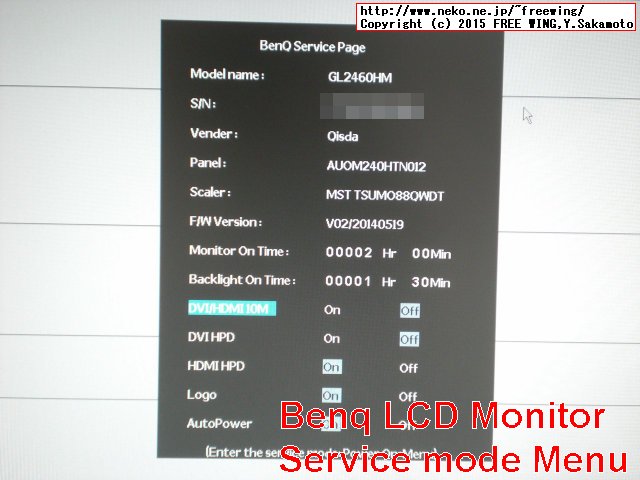

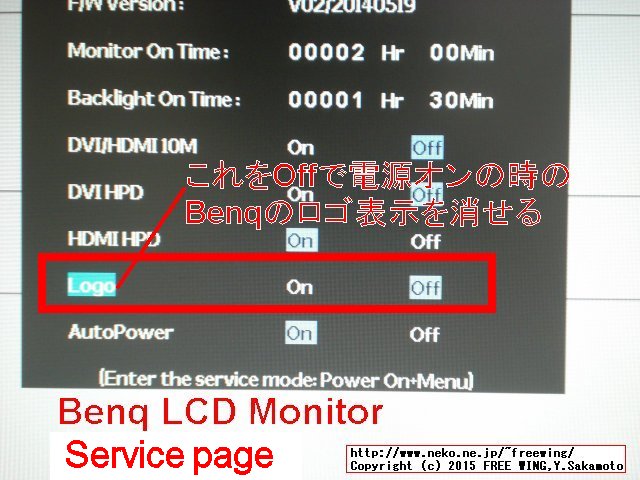

●裏メニュー1 BenQ Service Page

 1) Power Off
 2) Push 4(MENU) and Power On
 3) Display normaly turn on , Release 4(MENU) and Power button .
 4) Push 4(MENU) again .
 5) Appear BenQ Service Page menu

 4の MENUキーを押しながら電源を入れ、普通に画面が映るので 4の MENUキーを押すと「裏メニュー1 BenQ Service Page」が表示される。

・24型LCDワイドモニター BENQ GL2460HM 写真レビュー
24型LCDワイドモニター BENQ GL2460HM 写真レビュー



 Logoの項目を Offにすると起動時のうざい BenQのロゴ表示を無くせる。
 AutoPowerの項目は連動コンセントの場合に電源の状態を覚えて自動でオンに成ります。
・24型LCDワイドモニター BENQ GL2460HM 写真レビュー
24型LCDワイドモニター BENQ GL2460HM 写真レビュー



● HDMIの HDPって何だ?

 HPD (Hot-Plug Detect)と呼ばれる新しい信号。
 ホットプラグと言う言葉は「活線挿抜(かっせんそうばつ)」だけど。
 単純に機器の接続を検出する事なのかな?

 HPD
 HPD(Hot-Plug-Detect:ホットプラグ検出)機能は、ソースデバイスとシンクデバイスを接続する通信機構です。ソースデバイスはこの機能により、シンクデバイスと接続された状態か切断された状態かを判別できます。HDMIケーブルを2台のデバイスの間に挿入すると、ホットプラグ検出によって起動時の通信シーケンスが始まります。ソースデバイスは、シンクデバイスに格納されているEDID情報をDDCバス経由で読み取ります。ソースデバイス自体も、通常はCECリンク上の1つのデバイスとして認識され、シンクデバイスやHDMIチェーン上の他のデバイスに対して電源状態などの基本的なステータス情報を要求します。
National Instruments - テストエンジニアのためのHDMI 1.4ガイド から引用

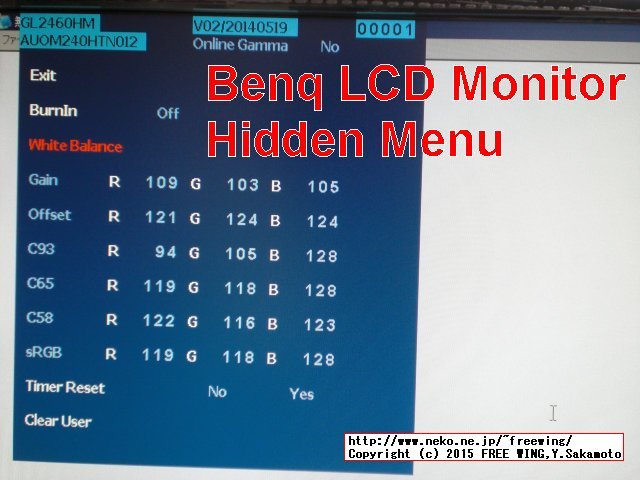

●裏メニュー2 BenQ LCD Monitor Hidden Menu (BenQ LCD Factory Menus)

 1) Power Off
 2) Push 3 and 4(MENU) and Power On
 3) Display normaly turn on , Release 3 and 4(MENU) and Power button .
 4) Push 5 button .
 5) Appear BenQ LCD Monitor Hidden Menu (BenQ LCD Factory Menus)

 色調整とかは3と4の MENUキーを押しながら電源を入れ、普通に画面が映るので 5の取り消しキーを押すと「裏メニュー2 BenQ LCD Monitor Hidden Menu」が表示される。

・24型LCDワイドモニター BENQ GL2460HM 写真レビュー
24型LCDワイドモニター BENQ GL2460HM 写真レビュー


・BenQ 液晶モニタの起動時のうざいロゴ表示
BenQ 液晶モニタの起動時のうざいロゴ表示

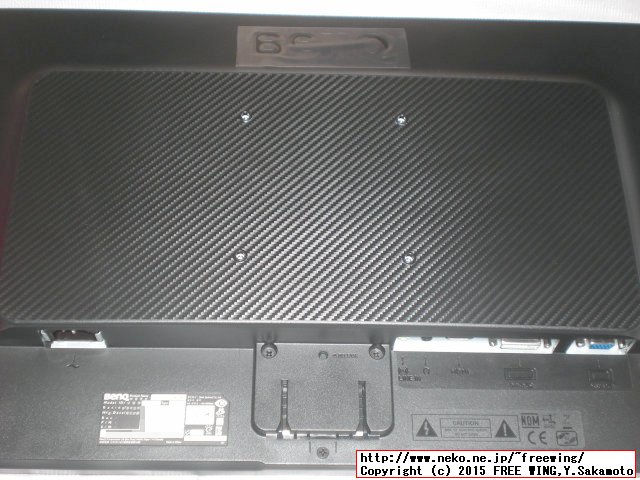

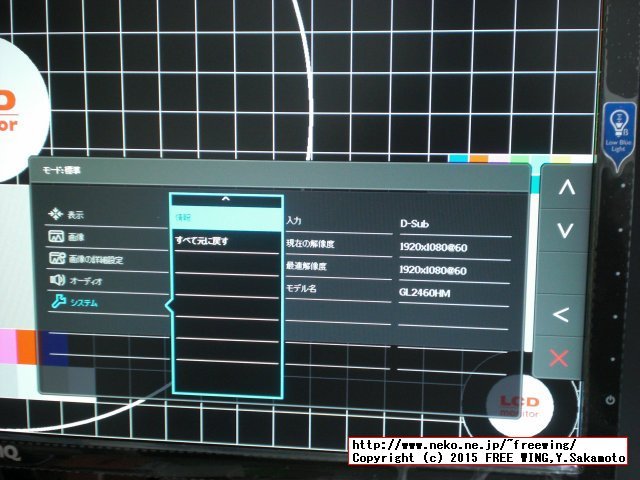

● 24型LCDワイドモニター BENQ GL2460HM 写真レビュー

・24型LCDワイドモニター BENQ GL2460HM 写真レビュー
24型LCDワイドモニター BENQ GL2460HM 写真レビュー


・24型LCDワイドモニター BENQ GL2460HM 写真レビュー
24型LCDワイドモニター BENQ GL2460HM 写真レビュー


・24型LCDワイドモニター BENQ GL2460HM 写真レビュー
24型LCDワイドモニター BENQ GL2460HM 写真レビュー


・24型LCDワイドモニター BENQ GL2460HM 写真レビュー
24型LCDワイドモニター BENQ GL2460HM 写真レビュー


・24型LCDワイドモニター BENQ GL2460HM 写真レビュー
24型LCDワイドモニター BENQ GL2460HM 写真レビュー


・24型LCDワイドモニター BENQ GL2460HM 写真レビュー
24型LCDワイドモニター BENQ GL2460HM 写真レビュー


・24型LCDワイドモニター BENQ GL2460HM 写真レビュー
24型LCDワイドモニター BENQ GL2460HM 写真レビュー



●液晶画面の調節に便利なアプリ SHARP Adj_uty.exe

SHARP ダウンロード
 どれでも良いので Windows 調整用ファイル exeの Adj_uty.exeをダウンロードする
 Adj_uty.exeを実行すると液晶画面にチェック調整用のパターンが表示される。
・24型LCDワイドモニター BENQ GL2460HM 写真レビュー
24型LCDワイドモニター BENQ GL2460HM 写真レビュー




● 24型LCDワイドモニター BENQ GL2460HMのスペック

 目の疲れを軽減させるフリッカーフリー技術
 24型フリッカーフリーLED液晶ディスプレイ
 高度画像補正技術「Senseye 3」搭載
 HDMI端子を搭載しマルチメディアに対応
 高速応答技術「AMA」を搭載し、応答速度2ms(Gray to Gray)を実現
 DCR(Dynamic Contrast Ratio)搭載でコントラスト比1200万:1を実現
 スピーカー内蔵
 アナログ&デジタル信号入力端子搭載

■メーカー ベンキュー
■サイズ 24型
■液晶パネル方式 TN
■表示色 1677万色
■ピッチ 0.276
■走査周波数(水平) 30-83KHz
■応答速度 5ms(GtoG2ms)
■走査周波数(垂直) 50-76Hz
■解像度 1920×1080
■輝度 250cd/m2
■コントラスト比 1000:1(DCR 12000000:1)
■視野角 水平:左右170度/ 垂直:上下160度
■入力信号 アナログ、デジタル

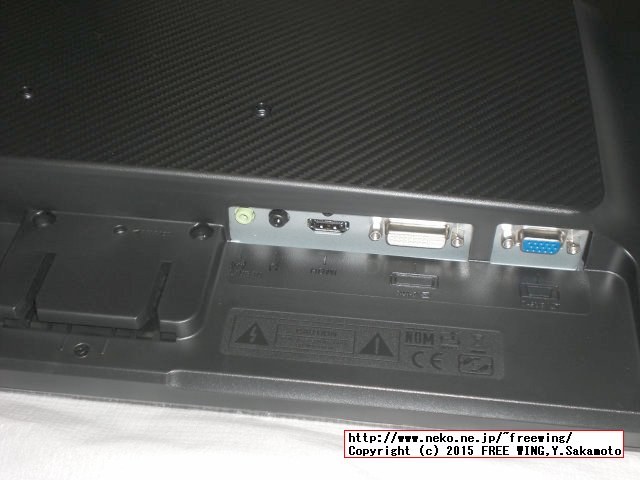

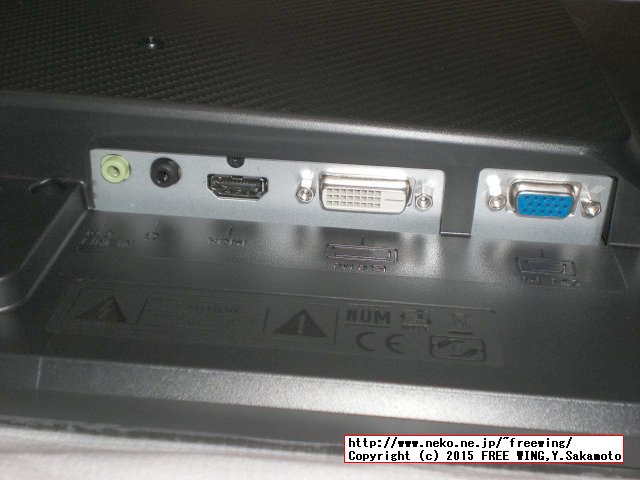

■入力端子 D-Sub、DVI-D、HDMI、ヘッドフォンジャック
■ケーブル VGA、DVI-D
■アダプタ なし
■USB なし
■スピーカー あり、1Wx2
■適合規格 あり
■プラグ アンド プレイ DDC2AB, DDC/ CI
■本体サイズ(H×W×D) 566x434x194
■本体重量 4.3kg
■本体カラー グロッシーブラック
■電源 内蔵
■最大消費電力 35W
■最大消費電力(備考) 35W
■ 3年保証(パネル、バックライトは1年保証)


●おまけ情報、LG電子 FLATRON W2442PA 24インチ ワイド液晶モニターのサービスメニューの出し方

24インチ HDMI端子 スピーカー搭載 ピボット表示対応モデル 24インチ ワイド液晶モニター W2442PA-BF

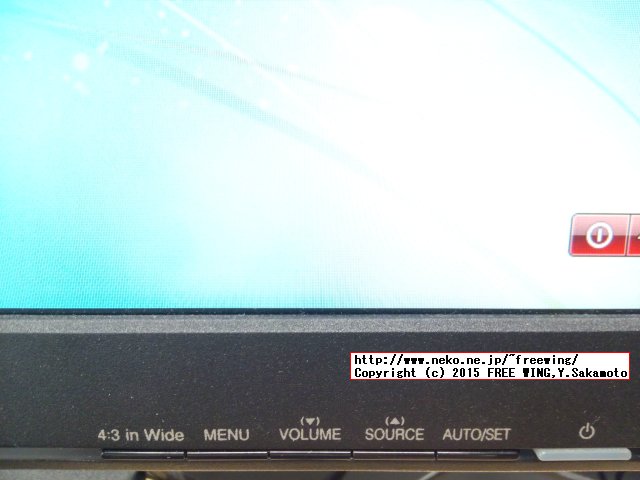

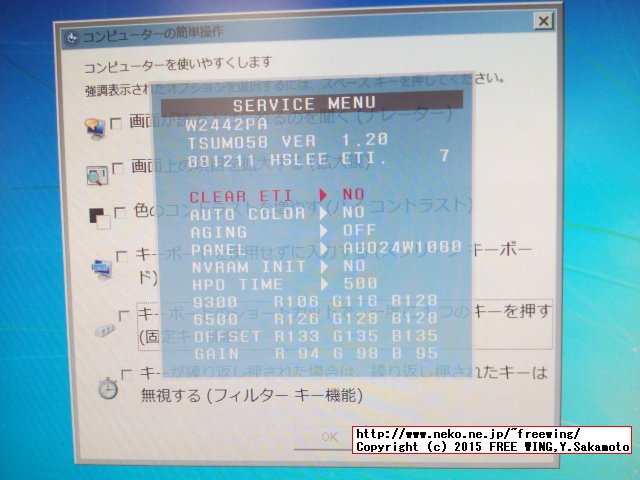

 LG電子 FLATRON W2442PA 24インチ ワイド液晶モニターのサービスメニューの出し方
 残念ながら電源オン時のロゴを消す設定は有りませんでした。

 ・MENUキーを押しながら電源を入れる。
 ・MENUキーを押すとサービスメニューが現れる
 ・AUTO/SETキーでカーソルが下に動く
 ・SOURCE(▲)で選択/実行する

 TSUMO58 VER1.20
 081211 ← 製造日
 HSLEE ETI. 7 ← 通電時間
 AUO24W1080 ← LGも液晶パネルは AUO製か
 (AUO21W1080を選択できるので 21インチの製品も中身の設計は共通と思われる)

・LG FLATRON W2442PA 24inch Service Menu
LG FLATRON W2442PA 24inch Service Menu


・LG FLATRON W2442PA 24inch Service Menu
LG FLATRON W2442PA 24inch Service Menu
