4ポートの USB切り替え機 KVM-401UKの切り換えスイッチを延長する改造をしてみた 4ポートの USB切り替え機 KVM-401UKの切り換えスイッチを延長する改造をしてみた

(USB切り替え機が遠い所に在り、切り替えスイッチを押すのが大変なので切り換えスイッチを延長した)

Tags: [パソコン周辺機器], [通信販売]





● USBタイプのパソコンが増えてきたので USB切り替え機 KVMスイッチを購入

 キーボードとマウスを切り換えます。
 VGA出力の切り替えにも対応していますが、VGA切り替え機能は使用しません。
 (別途、HDMI切り換え機を使用しています。)

2017/06/08
USBタイプのパソコンが増えてきたので USB切り替え機 KVMスイッチを購入
USBタイプのパソコンが増えてきたので USB切り替え機 KVMスイッチを購入

  USB切り替えタイプのパソコン切り替え機、KVM-21UA、KVM-401UK

● USB切り替え機の切り替えスイッチを延長する改造をした

 USB切り替え機がパソコンデスクから遠い所に在り、切り替えスイッチを押すのが大変なので切り換えスイッチを延長する改造をして机の手元で操作できる様にした。

 2017年に購入し、2019年の今までずっと我慢していましたが、我慢するのが馬鹿らしいので切り換えスイッチの延長改造を決意しました。

 ※ 本当は忙しくて改造する時間が無かったのだ


● USB切り替えタイプのパソコン切り替え機 KVM-401UK

 KVM-401UKに切り換えスイッチと切り換えポジションが分かる様に LEDの配線を半田付けして延長する改造をします。

 なお、配線材には 100均で購入したステレオイヤホンのケーブルを使用しました。

[NEW] 2019/01/10
100均で買ったイヤホンの臭いがとてもケミカル臭だったので、ダイソー、セリア、ローソンを比較してみた
100均で買ったイヤホンの臭いがとてもケミカル臭だったので、ダイソー、セリア、ローソンを比較してみた

  100均で買ったイヤホンの臭いがとてもケミカル臭、ダイソーの片耳 G134が最悪

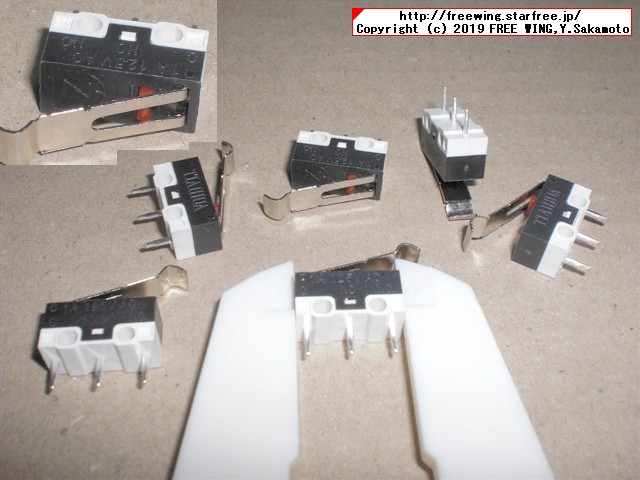

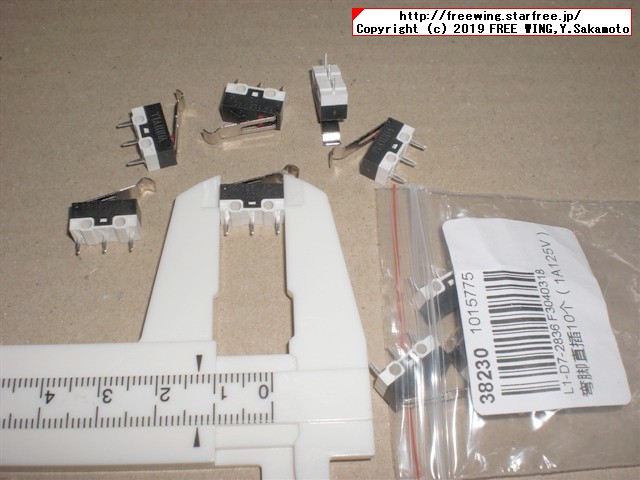

・切り替えスイッチに使用する小型のマイクロスイッチ
切り替えスイッチに使用する小型のマイクロスイッチ


・切り替えスイッチに使用する小型のマイクロスイッチ
切り替えスイッチに使用する小型のマイクロスイッチ



・USB切り替え機の切り替えスイッチを延長する改造
USB切り替え機の切り替えスイッチを延長する改造

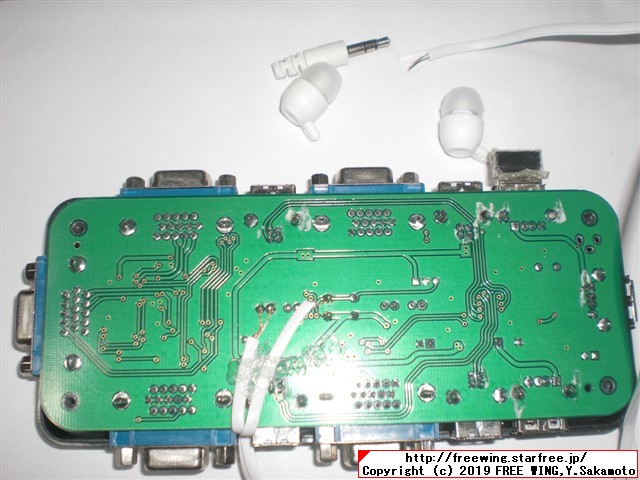

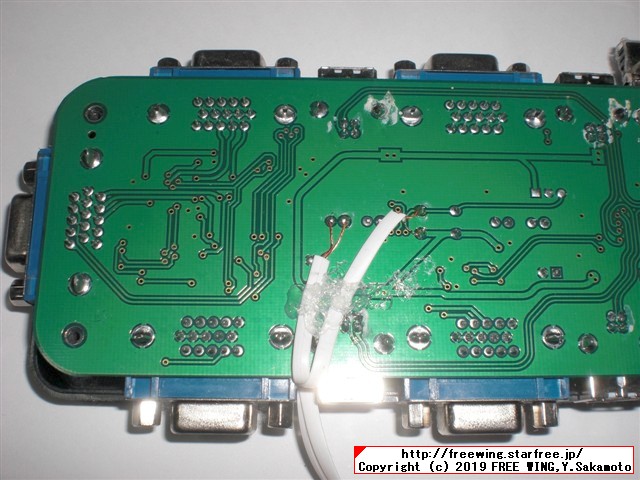

 切り替えスイッチと切り替えインジケータの LEDの一つに配線を半田付け。
 半田付け部分が疲労しない様に配線材をホットメルトで固定します。

 手元の LEDの点灯を確認して、1,2,3,4と数えてスイッチを押せば目的のパソコンに一発で切り替えが可能になります。

・USB切り替え機の切り替えスイッチを延長する改造
USB切り替え機の切り替えスイッチを延長する改造


・USB切り替え機の切り替えスイッチを延長する改造
USB切り替え機の切り替えスイッチを延長する改造

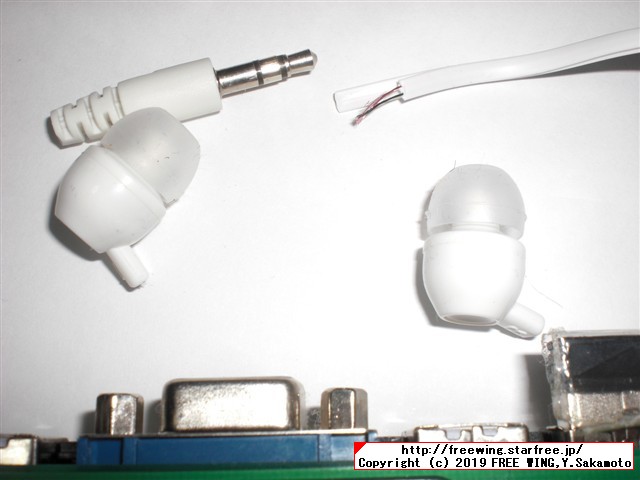

 配線材として使用されたステレオイヤホンの残骸。

・USB切り替え機の切り替えスイッチを延長する改造
USB切り替え機の切り替えスイッチを延長する改造

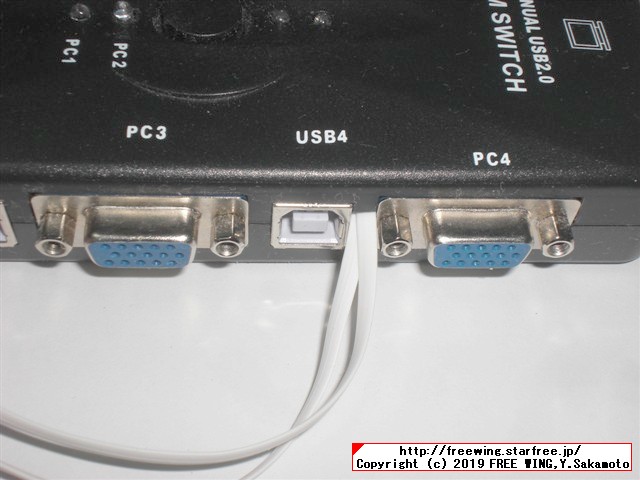

 ケースの一部を加工して延長した配線材を出します。

・USB切り替え機の切り替えスイッチを延長する改造
USB切り替え機の切り替えスイッチを延長する改造

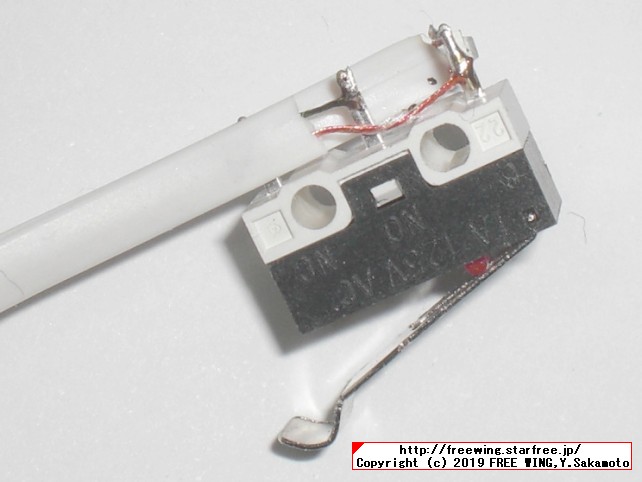

 マイクロスイッチに切り替え回路の配線を半田付けします。
 マイクロスイッチへの配線は Cと NOにします。
記号意味通常
(スイッチ離し)
スイッチ押し
CCommon共通共通
NONormal Open切断接続
NCNormal Clos接続切断

・USB切り替え機の切り替えスイッチを延長する改造
USB切り替え機の切り替えスイッチを延長する改造

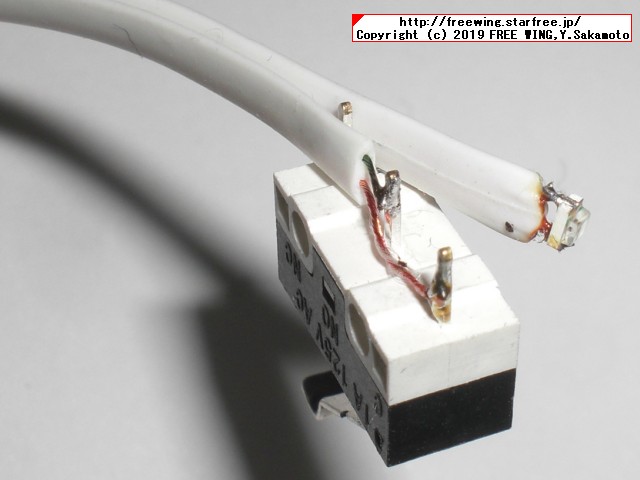

 切り替えインジケータの配線に表面実装の LEDを半田付け。

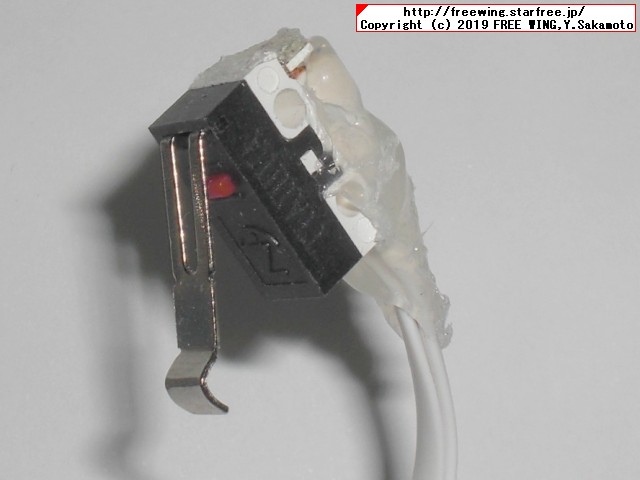

・USB切り替え機の切り替えスイッチを延長する改造
USB切り替え機の切り替えスイッチを延長する改造
 半田付け部分が疲労しない様に配線材をホットメルトで固定します。

・USB切り替え機の切り替えスイッチを延長する改造
USB切り替え機の切り替えスイッチを延長する改造

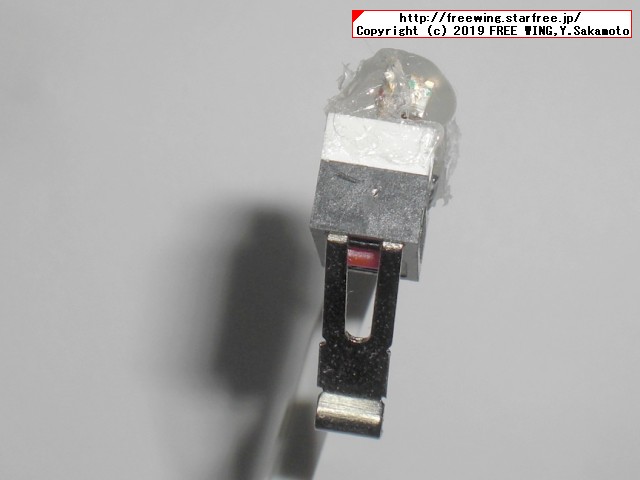

・USB切り替え機の切り替えスイッチを延長する改造
USB切り替え機の切り替えスイッチを延長する改造

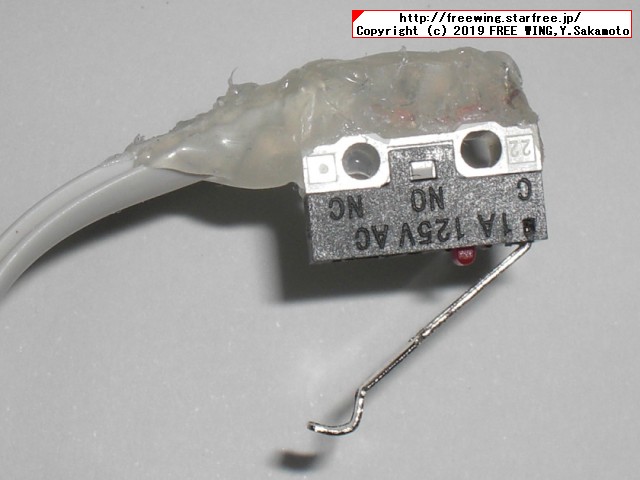

 半田付け部分が疲労しない様に配線材をホットメルトで固定します。
 ホットメルトは半透明なので多少 LEDに被さっても LEDの発光が確認できます。
