[NEW] 2017/12/01

PIP機能付きの 4K対応の 4入力 1出力の HDMIセレクターを買ってみた、HDMI機器が複数有る場合に便利 PIP機能付きの 4K対応の 4入力 1出力の HDMIセレクターを買ってみた、HDMI機器が複数有る場合に便利

(ピクチャ イン ピクチャ機能付き 4K入力対応の 4入力 1出力 HDMI切り換え機 Kasos AYS-41V14PIP)

Tags: [パソコン周辺機器], [通信販売]





● PIP機能付きの HDMI切り換え機が有る事を知り買いました。

 普通の切り換え機でも便利に使えますが、PIP機能は Picture in Picture機能の略で、子画面でその他の画面の内容を確認出来る機能です。
 PIP機能が有るのと無いのとでは使い勝手が段違いです。
 (複数のパソコンを同時に並列で使用している場合などの表示内容の確認に便利です。)

 4K 3D対応です。


Kasos HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応 リモコン付 Xbox/PS4/Blu-ray/パソコン/ゲーム機など対応 (4入力1出力)
ASIN: B071RM8XVT
・HDMI 4X1切替:4台のHDMI信号を1台のディスプレイへ切替して出力します。
・PIP(ピクチャーインピクチャー)機能:ひとつディスプレイの画面に、メイン画面と3つのサブ画面、同時4つ画面が表示させます。
・リモコン付いて、メイン画面とサブ画面の間、手軽に切替ます。スポーツ生放送とか、Blueray映画とか、防犯カメラビデオとか、PS4ゲームビデオとか、いずれも同時に表示して、リモコンで簡単に切り替えます。
・解像度:4K*2K@30Hz、1080P@120Hz、1080P@3D 60Hzなど、HDMI 1.4バージョン、4K解像度と3D映像、HDCP対応します。

 その他の PIP機能対応の HDMI切り換え機

HDMI切替器 4入力1出力 hdmi分配器 PIP機能付きリモコン付属 Xbox/PS3/PS4/Blu-ray/PC/ゲーム機/TVなど対応
ASIN: B06Y62FK72

Ewin HDMI切替器 4入力1出力セレクター PIP機能付き 4K 3D対応 リモコン付 1080P Apple TV/Chromecast Stick/Xbox One ゲーム機 液晶テレビ対応 (HDMI切替器 4K、ブラック) (HDMI切替器 4K)
ASIN: B01G71DCIW

HDMI切替器 4入力1出力 hdmiセレクタ PIP機能 4Kx2K/3D/1080p対応 IRリモコン付 自動切り替え
ASIN: B076BPZ5V6

4 ポートHDMI 4K X 2Kスイッチャー JPLINK入1出HDMIスイッチ1080P/HDMI 1.4a 3DとIR ワイヤレスリモート及びピクチャーインピクチャー(PIP) 機能に対応
ASIN: B06XC7B6V3

● HDMI-DVI変換ケーブルを使用すれば液晶ディスプレイの DVI入力も使えます

 HDMI-DVI変換ケーブルを使用すれば液晶ディスプレイの DVI入力も使えます。


Amazonベーシック HDMI-DVI 変換ケーブル - 1.8m (タイプAオス- DVI24pinオス)
ASIN: B014I8UQJY
 安心の Amazonベーシック



●なんだかんだで「マトリックス機能付き」の HDMI切り換え機を購入して使わなくなりました。

 液晶画面 2台とマトリクス機能付きの HDMI切り換え機の組み合わせは「最強」です。

[NEW] 2018/01/09
マトリックス切り替えと PIP機能付きの 4K対応の 6入力 2出力の HDMIセレクター、液晶画面 2台と使用で最強
マトリックス切り替えと PIP機能付きの 4K対応の 6入力 2出力の HDMIセレクター、液晶画面 2台と使用で最強

  マトリックス切り替えで液晶画面 2台に接続出来て更にピクチャ イン ピクチャ機能付き HDMI切り換え機

 電源供給が不要な下記の切り換え機は平行して使用しています。

2016/12/20
4K対応の 3入力 1出力の HDMIセレクターを買ってみた、HDMI機器が複数有る場合に便利
4K対応の 3入力 1出力の HDMIセレクターを買ってみた、HDMI機器が複数有る場合に便利

  HDMI 1.4b仕様 4K入力対応の 3入力 1出力 HDMI切り換え機 AZHW381 Aoeyoo AY05V14


● Kasos AYS-41V14PIP PIP機能付きの HDMI 1.4b対応 4K対応の 4入力 1出力の HDMIセレクターの PIPの表示具合

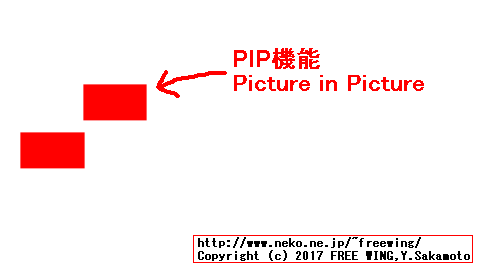

・Kasos AYS-41V14PIP PIP機能付きの HDMI 1.4b対応 4K対応の 4入力 1出力の HDMIセレクターの PIP窓の実際の表示具合
Kasos AYS-41V14PIP PIP機能付きの HDMI 1.4b対応 4K対応の 4入力 1出力の HDMIセレクターの PIP窓の実際の表示具合
 実際に PIP窓を画面表示して、お絵かきソフトで PIP窓の表示位置を赤くしました。
 中央寄りに飛び出ているのは「選択中」の画面を意味します。

 Amazonのレビューにも有りますが、PIP機能の画面表示が商品説明の「お姉ちゃん 2人のサンプル」とは異なります。但し、異なっているとは言え本機の PIP機能は抜群に便利です。

 ※ +5Vの電源供給が必要です。

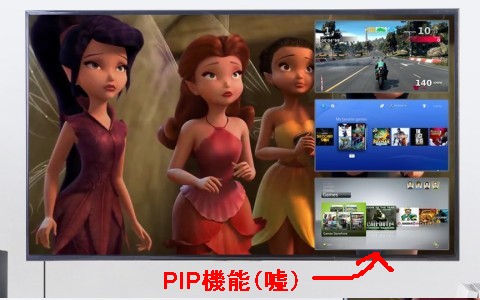

・Kasos AYS-41V14PIP PIP機能付きの PIPの表示具合の嘘
Kasos AYS-41V14PIP PIP機能付きの PIPの表示具合の嘘

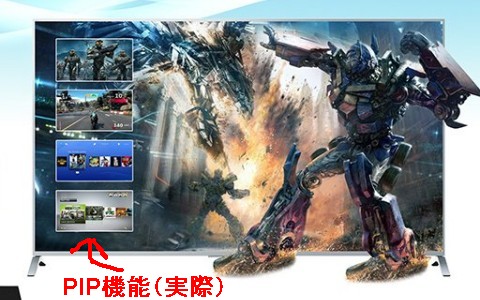

・Kasos AYS-41V14PIP PIP機能付きの PIPの表示具合の実際に近い感じ
Kasos AYS-41V14PIP PIP機能付きの PIPの表示具合の実際に近い感じ

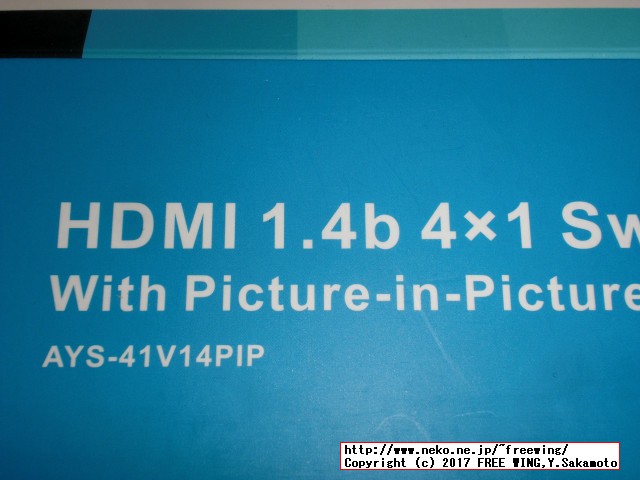

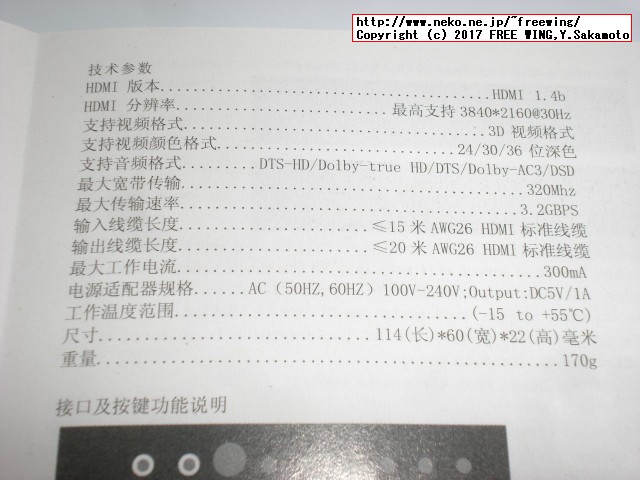

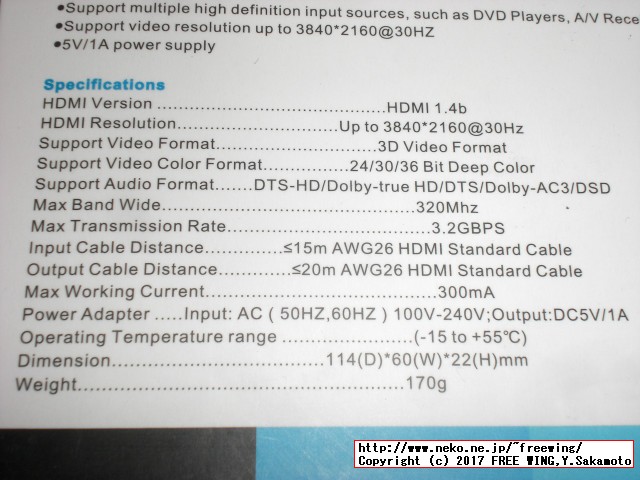

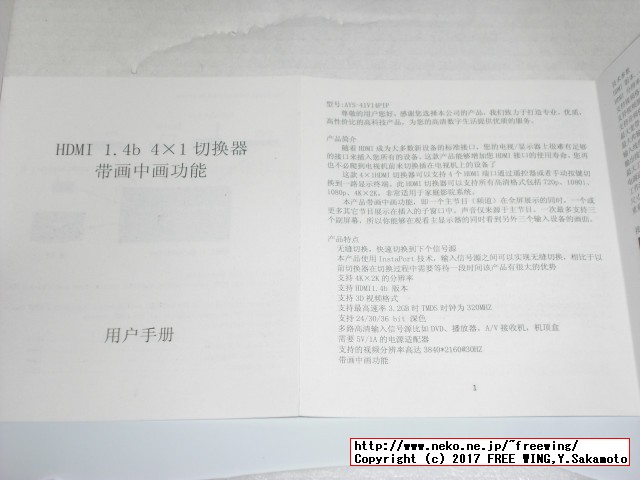

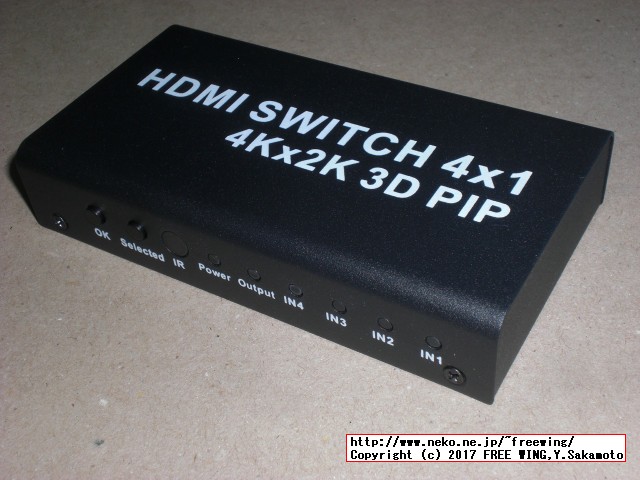

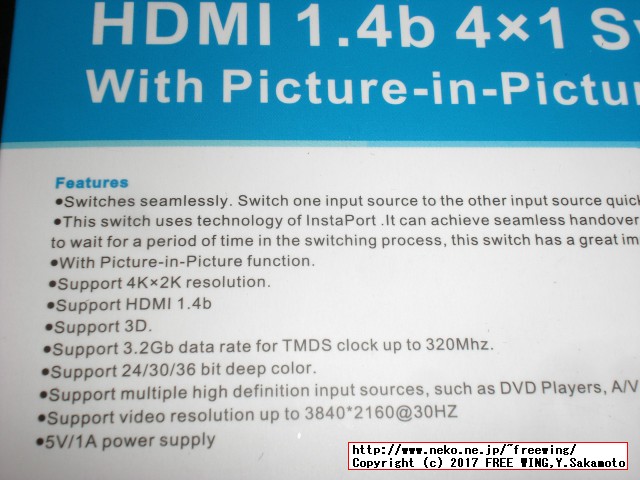

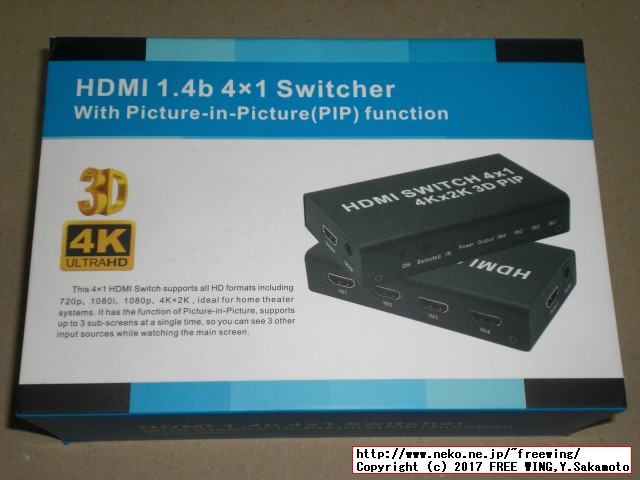

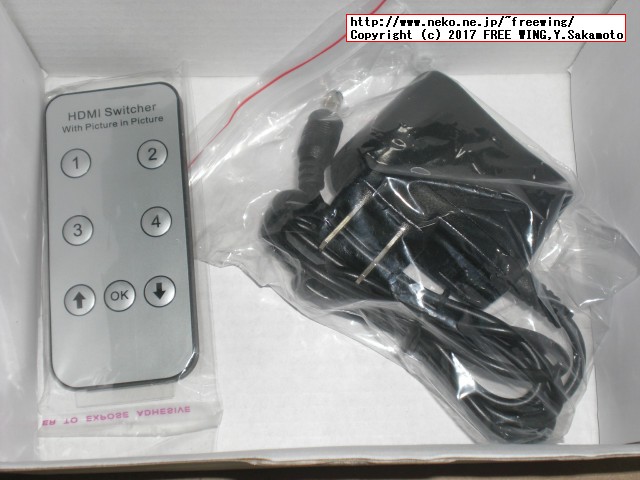

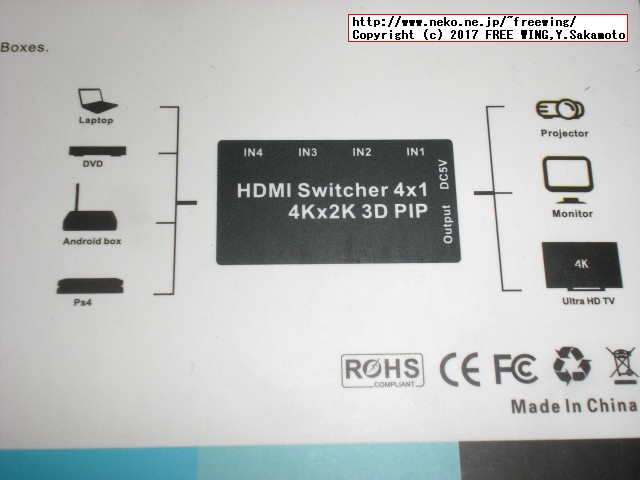

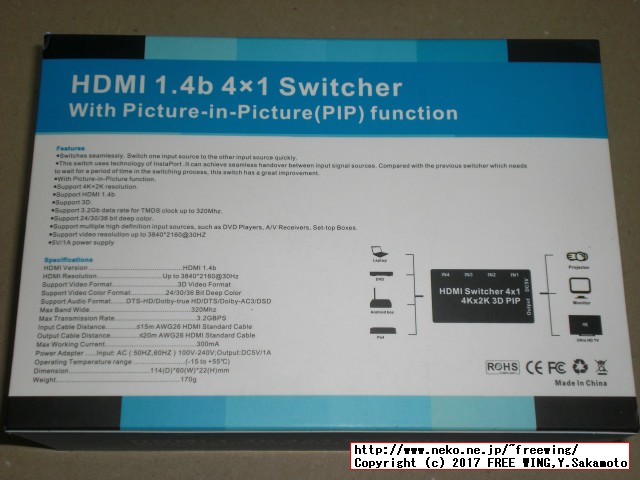

● Kasos AYS-41V14PIP PIP機能付きの HDMI 1.4b対応 4K対応の 4入力 1出力の HDMIセレクター

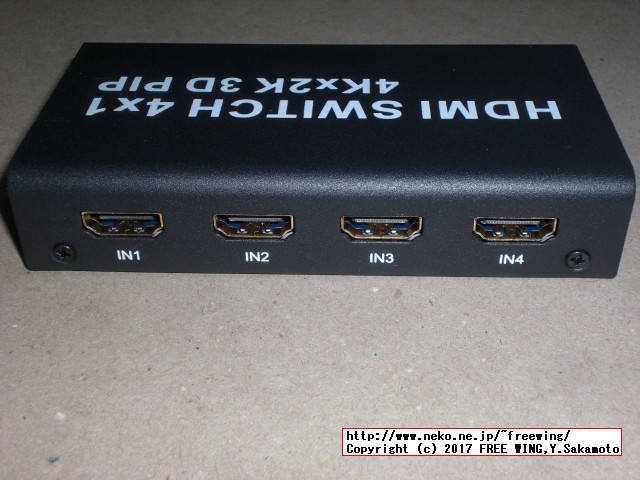

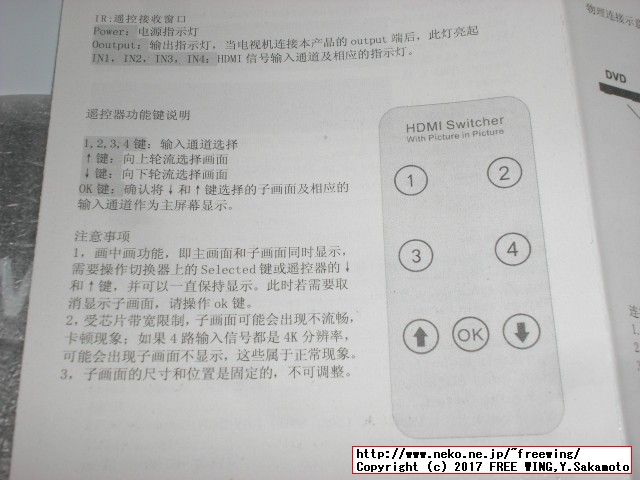

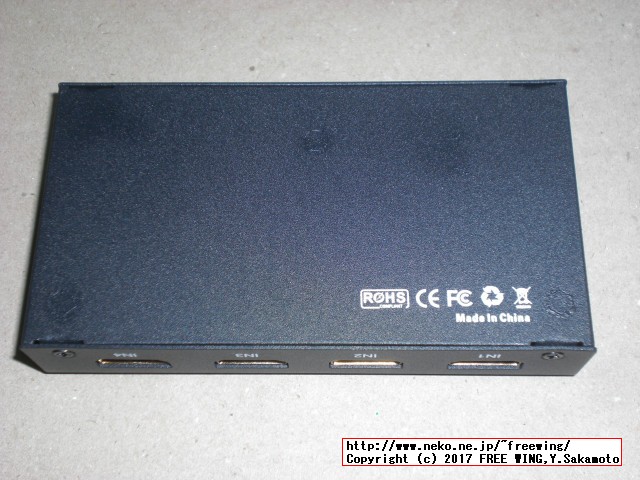

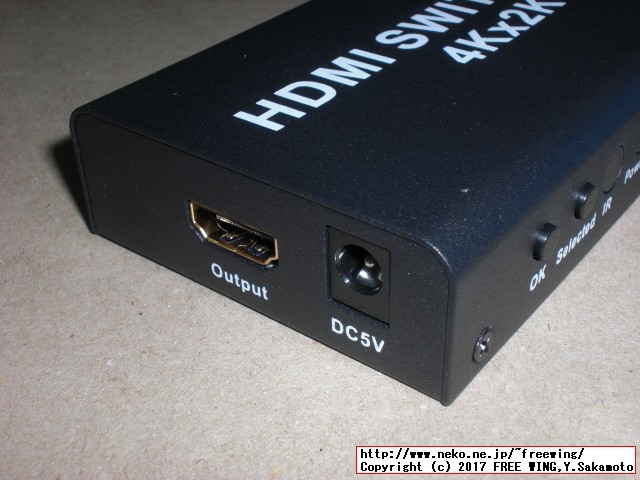

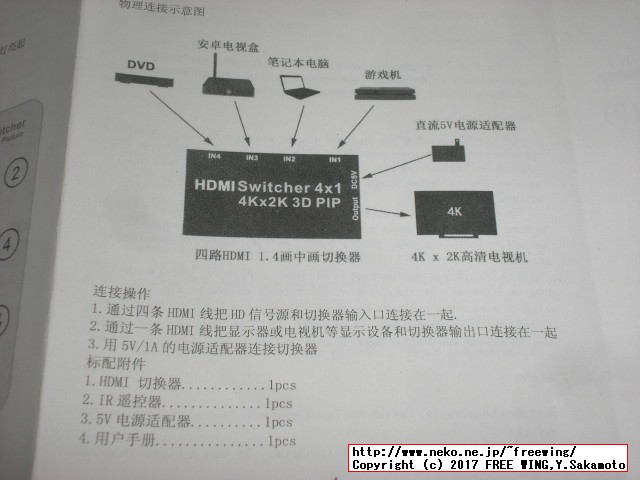

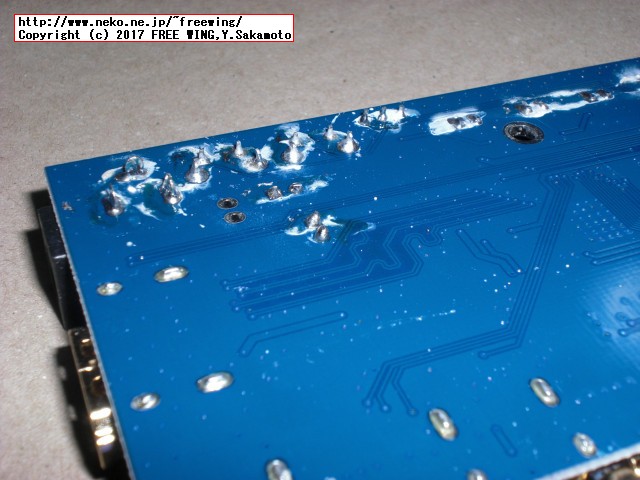

・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応

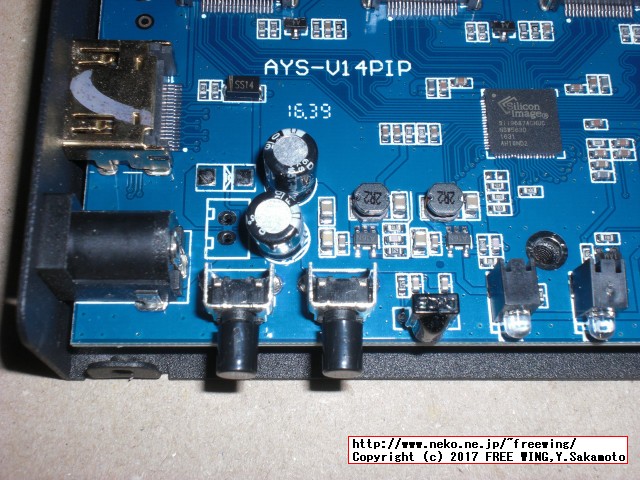

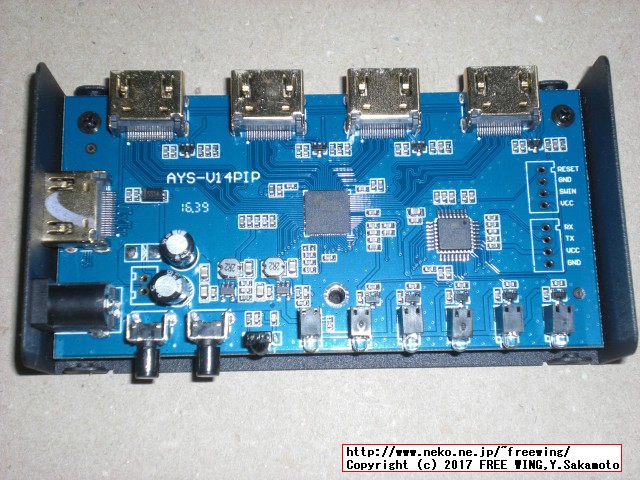

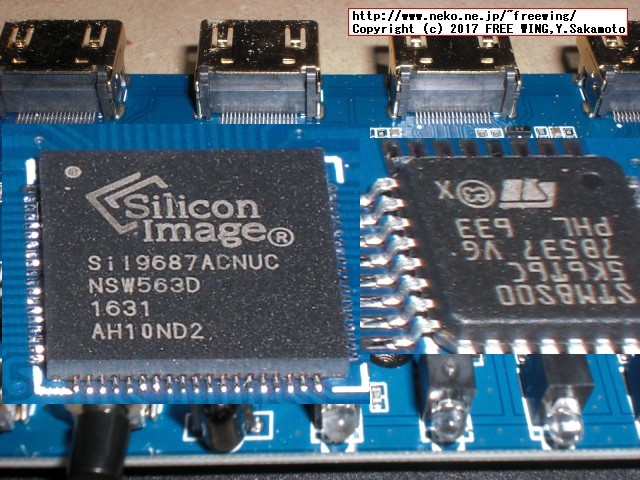

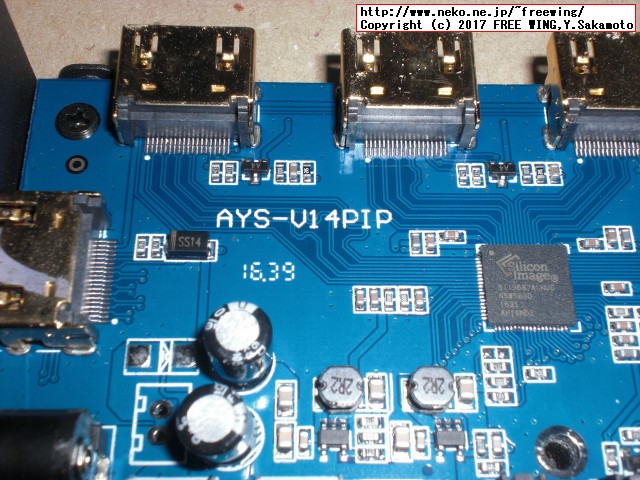

 Silicon Image SiI9687ACNUC NSW563D HDMI Selector Port Processor(現 Lattice Semiconductor、ラティスセミコンダクターが Silicon Image社を約 6億ドルで買収)
 ※デートコードの 1631から 2016年の 16週以降の製造と思われます。

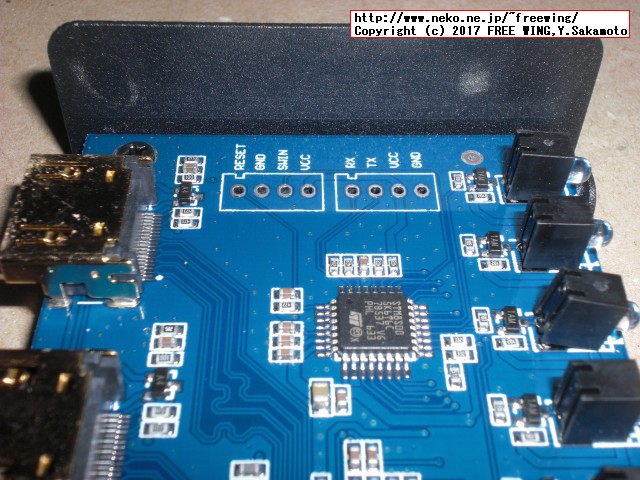

 STMicroelectronics STM8 STM8S005K6T6C 8ビットマイクロコントローラ - MCU 8-bit

 SiI9687A Port Processor - The SiI9687A HDMI port processor delivers four HDMI inputs with fast InstaPort S port switching to DTVs and other consumer electronic devices. 4 port 300 MHz HDMI 1.4 Port Processor w/ InstaPort, ARC, MHL, InstaPrevue

HDMIの“切替”を速くする「InstaPort」とは?
HDMI入力のプレビューをPinP表示できる「InstaPrevue」- Silicon Imageが開発
 Silicon Imageは7日(米国時間)、テレビなどの映像表示画面に、ピクチャ・イン・ピクチャでHDMIの各入力のプレビュー映像を表示できる「InstaPrevue」を発表した。
 プレビュー画面の場所や大きさは、搭載するテレビやAVアンプなどの製造メーカーが設定できる。(2011年 9月 9日)
 ※それならば、もっと大きめに表示してよ!

・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応


・HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応
HDMI切替器 セレクター 4入力1出力 PIP機能付き 4K 3D対応




● Kasos AYS-41V14PIP PIP機能付きの HDMI 1.4b対応 4K対応の 4入力 1出力の HDMIセレクターを USB電源ケーブルで動かす

 Kasos AYS-41V14PIP PIP機能付きの HDMI 1.4b対応 4K対応の 4入力 1出力の HDMIセレクターは +5Vの電源供給が必要です。
 元々、商品には ACアダプタが同梱されていますが、電源を常時供給するのは勿体無いので USB電源ケーブルを別途購入し、それで動かします。

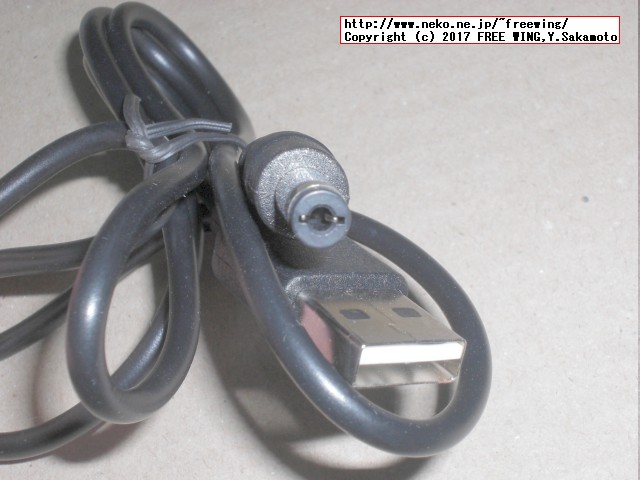

 USB電源ケーブルは、USB Port to 5.5mm / 2.1mm 5V DC Barrel Jack Power Cable Connectorが使えます。
 寸法が 5.5mm 2.1mmのバレルジャックです。

 ACアダプタの代わりにメインで使用するパソコンの USBポートから電源を供給する事で、連動して動作させることが出来ます。エコで省エネですね。

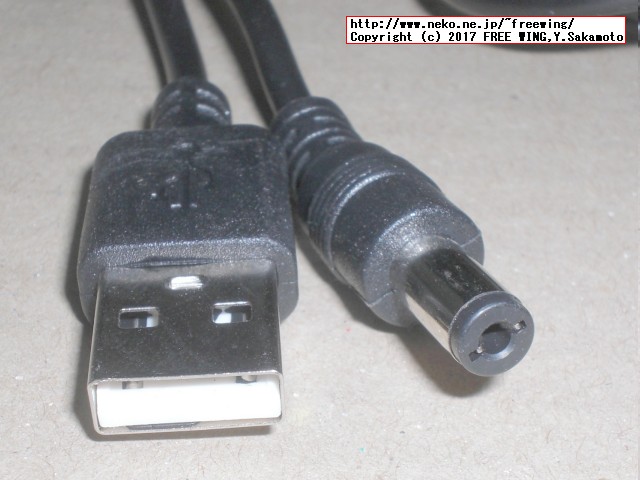

・USB Port to 5.5mm / 2.1mm 5V DC Barrel Jack Power Cable Connector
USB Port to 5.5mm / 2.1mm 5V DC Barrel Jack Power Cable Connector


・USB Port to 5.5mm / 2.1mm 5V DC Barrel Jack Power Cable Connector
USB Port to 5.5mm / 2.1mm 5V DC Barrel Jack Power Cable Connector


・USB Port to 5.5mm / 2.1mm 5V DC Barrel Jack Power Cable Connector
USB Port to 5.5mm / 2.1mm 5V DC Barrel Jack Power Cable Connector




カモン 【(COMON)製】USB(A)←→DCジャック(外径:5.5φ/内径:2.1φ)/黒/1.2m【DC-5521】
ASIN: B00GVIIS54

安心のカモン製

カモン USB→DC(外径5.5mm内径2.1mm)電源供給ケーブル
ASIN: B0040P9D4K

安心のカモン製

Usangreen傾斜USB - 5.5 mm / 2.1 mm 5 V DCバレルジャック電源ケーブル
ASIN: B071GTKDZJ

SODIAL(R)USB-5.5mm/2.1mm 5V DCバレルジャック電源ケーブル
ASIN: B008JUXPA0

安い
