[NEW] 2021/08/20

デジタルオーディオ・デジタルアンプ TI TPA3116D2使用の中華アンプ Sinilink XY-AP50Hを購入 デジタルオーディオ・デジタルアンプ TI TPA3116D2使用の中華アンプ Sinilink XY-AP50Hを購入

(Bluetooth、PC-USB直結可能な多機能デジタプアンプ、Sinilink Audio XY-AP50H TPA3116を購入してみた)

Tags: [電子工作]





● TI TPA3116D2搭載の多機能のデジタルアンプ Sinilink Audio XY-AP50H TPA3116を購入

 そろそろ、「これならできる特選スピーカーユニット 2021年版 オンキヨー編」が発売になるのと、PC-USB直結、スピーカー直結のワンユニットのデジタルアンプが欲しいと思い買いました。

 ・YAMAHA YDA138(デジタルアンプ)
 ・DACキット DIR9001+PCM1793
 ・パソコン S/PDIF
 を
 ・Sinilink Audio XY-AP50Hに置き換えます。

 今まで、オーディオで音楽視聴用のアンプとしては下記を使用してきました。
 ・1990年 ヤマハ A-2000a(アナログアンプ)
  初期バージョンでセレクタの名称が CDではなく DADとなっている。
 ・2000年 デノン PMA-S10-2(アナログアンプ)
 ・2009年 TOPPING TP-M1(デジタルアンプ) + DACキット DIR9001+PCM1793 + パソコン S/PDIF
 ・2017年 YAMAHA YDA138(デジタルアンプ) + DACキット DIR9001+PCM1793 + パソコン S/PDIF

 今までのデジタルアンプ遍歴はこちら

2009/11/29
デジタルオーディオ・デジタルアンプ Tripath TA2024
デジタルオーディオ・デジタルアンプ Tripath TA2024

  電気代削減の為 TA2024のデジアンを試す。TOPPING TP-M1の改造、力作K1000、DAC基板

2017/04/04
デジタルオーディオ・デジタルアンプ ヤマハ YDA138アンプ基板を購入
デジタルオーディオ・デジタルアンプ ヤマハ YDA138アンプ基板を購入

  TOPPING TP-M1からのリプレースで激安の ヤマハ YDA138デジタプアンプ基板を購入、PAM8610はゴミ

[NEW] 2021/07/20
デジタルオーディオ・デジタルアンプ TI TPA3116D2使用の中華アンプ Wuzhi ZK-502Hを購入
デジタルオーディオ・デジタルアンプ TI TPA3116D2使用の中華アンプ Wuzhi ZK-502Hを購入

  Bluetooth、PC-USB直結可能な多機能デジタプアンプ、Wuzhi Audio ZK-502H TPA3116を購入してみた

[NEW] 2021/07/22
デジタルオーディオ・デジタルアンプ 中華 AP3016D使用の中華アンプ XY-AP15Hを購入しちゃった
デジタルオーディオ・デジタルアンプ 中華 AP3016D使用の中華アンプ XY-AP15Hを購入しちゃった

  Bluetooth、PC-USB直結可能な多機能デジタプアンプ、Sinilink Audio XY-AP15H AP3016を購入しちゃった


●オーディオ雑誌に付録の ONKYO オンキヨー製 スピーカーユニット目当てで予約購入してみた

 これならできる特選スピーカーユニット 2021年版 オンキヨー編

[NEW] 2021/06/20
オーディオ雑誌に付録の ONKYO オンキヨー製 スピーカーユニット目当てで予約購入してみた
オーディオ雑誌に付録の ONKYO オンキヨー製 スピーカーユニット目当てで予約購入してみた

  これならできる特選スピーカーユニット 2021年版 オンキヨー編 10cm フルレンジ スピーカー OM-OF101のレビュー

[NEW] 2021/09/15
オンキヨー製 スピーカーユニット用にコスパの高い 10cm対応 エンクロージャーキットを購入した
オンキヨー製 スピーカーユニット用にコスパの高い 10cm対応 エンクロージャーキットを購入した

  2021年版オンキヨー製 フルレンジ スピーカー OM-OF101用に FOSTEX P1000-E バスレフ型スピーカーボックスを購入

2019/07/19
オーディオ雑誌に付録のマークオーディオ製 スピーカーユニット目当てで予約購入してみた
オーディオ雑誌に付録のマークオーディオ製 スピーカーユニット目当てで予約購入してみた

  これならできる特選スピーカーユニット 2019年版マークオーディオ編 フルレンジ スピーカー OM-MF519のレビュー

今回購入


これならできる特選スピーカーユニット 2021年版 オンキヨー編: 特別付録:オンキヨー製10cmフルレンジ・スピーカーユニット OM-OF101 ムック - 2021/8/19
ASIN: 4276963265

2021/8/19発売
スピーカーユニット(2個付き)

これならできるスピーカー工作 2021: 特別付録:オンキヨー製10cmフルレンジ・スピーカーユニット OM-OF101対応エンクロージャー・キット ムック - 2021/8/19
ASIN: 4276963273

2021年版
エンクロージャーキット(スピーカー BOX)
今回購入


FOSTEX スピーカーボックス P1000-E
ASIN: B009V580UC

※ 1個の注文で箱が 1個なので、ステレオの場合は 2個購入する


● Sinilink Audio XY-AP50H TPA3116を購入

 なお、Sinilink Audioには複数種類があり、使用アンプが異なります。

Sinilink Audio modelAMP CHIPWattTHD+N
XY-AP50HTI TPA3116D250W *20.1%
XY-AP15HAP301620W *20.1%
XY-AP50LAP3050D50W *20.1%
参考 YAMAHA YDA138YAMAHA YDA13815W *20.03%
参考 TOPPING TP-M1Tripath TA202410W *20.02%
参考 TI TPA3118TI TPA3118D250W *20.1%
 ※ カタログスペック上は TI TPA3116D2は THD+Nが 0.1%なので物凄く「悪い」です。

● TI TPA3116D2
TPA3116D2,TI SpeakerGuard 採用、50W ステレオ、100W モノラル、4.5 ~ 26V の電源電圧、アナログ入力 Class-D オーディオ・アンプ

●深圳市永阜康科技有限公司 CS8673E
CS8673(具备扩频功能、低空载电流、免电感、2X40W立体声、80W单声道D类音频功放IC) 深圳市永阜康科技有限公司

 WUZHI PA50WX2 = AP3050D = CS8673E Digital Amplifier IC ?

今回購入


Bluetooth 5.0 アンプ デジタルアンプ2X50W 2.0ステレオデュアルチャンネルHIFI 小型 ブルートゥース アンプ 短絡保護 AUX Uディスク USBサウンドカード入力
ASIN: B08L7RTCJM

TPA3116D2

ホームHIFIオーディオファン向けデジタルアンプボード、高AMリジェクションアンプボード
ASIN: B08S34J5PT

TPA3116D2

Bluetoothアンプボード HIFIステレオ2.0チャンネル2X100WオーディオアンプAUX USB Bluetooth フラッシュドライブ PCUSB入力付きデジタルパワーアンプ
ASIN: B07JKXSBL7

CS8673E *2

VONGEE ZK-502MアンプボードHIFI2.0ステレオBluetoothデジタルパワーアンプモジュール
ASIN: B099S3W942

CS8673E *1

WINGONEER Lepy LP-168miniブルートゥース4.2デジタルオーディオアンプ50Wx2 HiFiアンプTPA3116 AUX/USB/Bluetooth +電源 - ブラック
ASIN: B07M9RBQ28

TPA3116D2
※ 同様の製品で電源やケーブルの一式付き
 ※ ZK-xxxxシリーズは別途ケーブルや電源が必要です


● Sinilink Audio XY-AP50H TPA3116の写真レビュー

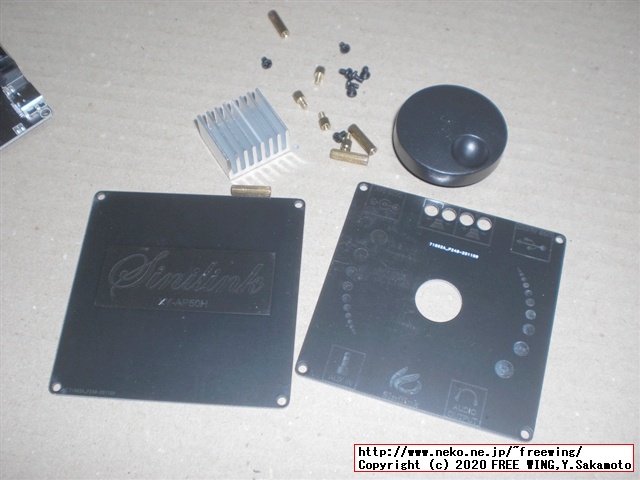

 ネジ止め等の簡単な組み立てが必要です。

 別途電源の購入が必要です。

 Bluetooth対応なのでスマホ等からも手軽にリンクして音を鳴らせます。

 良い音で鳴るので普通に音楽を聴けます!
 (音が大きくなるだけの粗悪ではないと言う事)

 本体の電源スイッチ操作時の電源オンオフはポップノイズは全く発生しません!
 ACアダプタをコンセントから直接抜き差しする場合、発音中に抜いてもポップ音は発生しません。

 唯一の欠点:無音状態が 1~2秒間続くと速効で省電力モードに移行するのか、その次の発音の時に先頭の音が 0.2秒ほど欠ける。

 USB接続をしていても Bluetooth接続をすれば認識します。

 これだけの機能の有る製品を日本のメーカーが作ったら定価 2万円位で平気な顔で販売しそうww

・ Wuzhi Audio ZK-502H TPA3116の利点
 音量調整がボリューム式なので小さい音で固定する事が可能。
 XY-AP50Hは無限回転のボリュームなので電源を入れ直すと中間くらいの音量にリセットされる。

 接続ソースや接続状態を英語で喋る。
 XY-AP50Hはビープ音のみ。


・ Sinilink Audio XY-AP50H TPA3116の利点
 USB接続をしていても Bluetooth接続をすれば認識する。
 ZK-502Hは USB接続が優先で Bluetooth接続をする場合は USBを抜く必要が有る。

● Sinilink Audio XY-AP50H TPA3116の聴感レビュー

 Sinilink Audio XY-AP50H Bluetooth接続

 S/PDIF + DIR9001 + PCM1793 + YDA138と比較して、高域の解像度が極めてハッキリして、スネアドラムのスナッピー(ドラムに裏打ちしているコイルの帯)の粒立ちも感じる事ができます。とにかく高域の輪郭がハッキリ・クッキリした感じです。かつ、不快なシャリシャリ感も全く有りません。自然に高域がハッキリしました。耳掃除で本当に綺麗になった感じです。
 ただ、低域の厚みが弱くなった感じもします。

 上記は実際に音の特性が変わっているかもしれないし、単にプラシーボかもしれないし。
 元に戻すのが面倒なので交互に聴き比べはしていません。

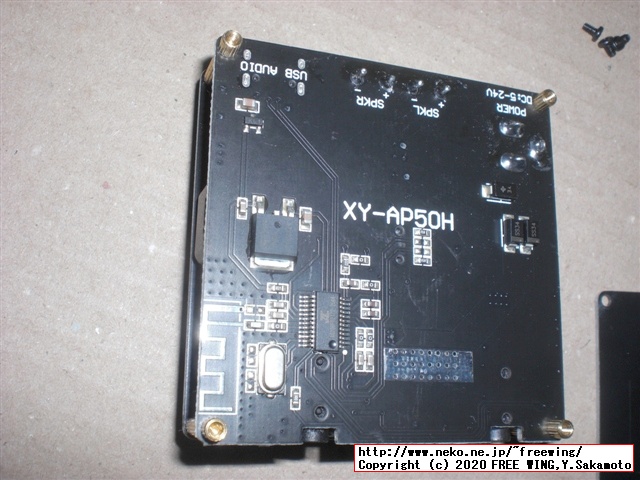

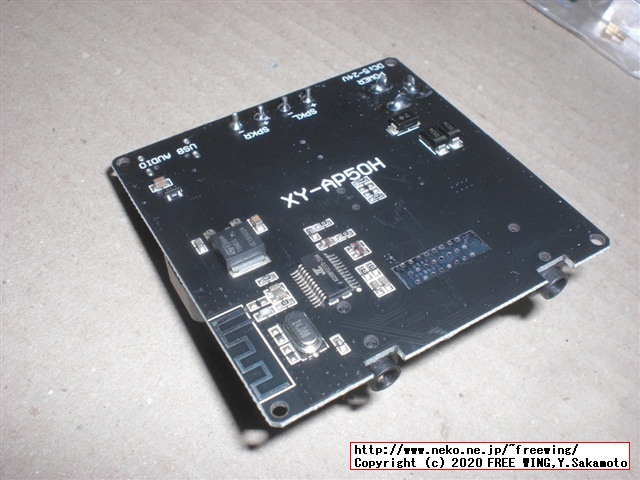

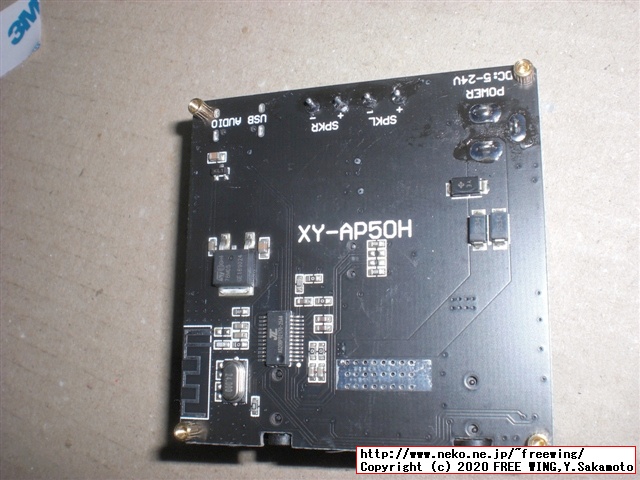

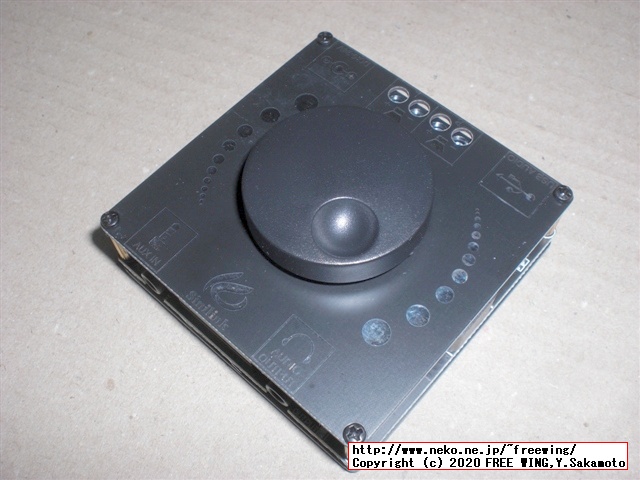

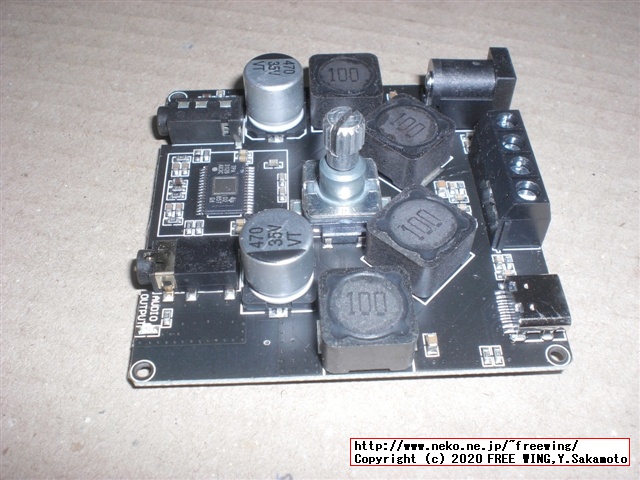

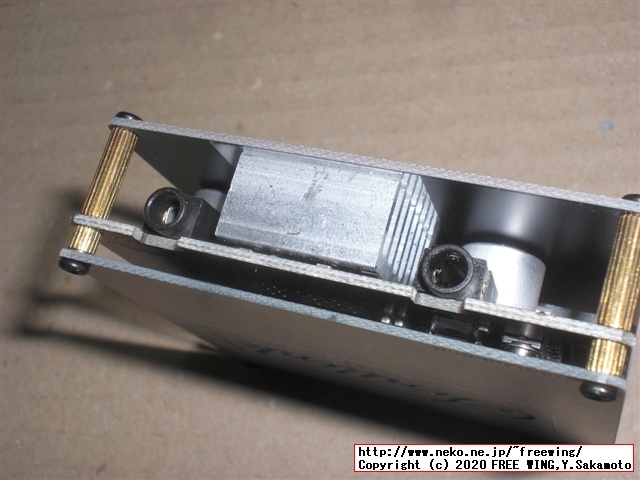

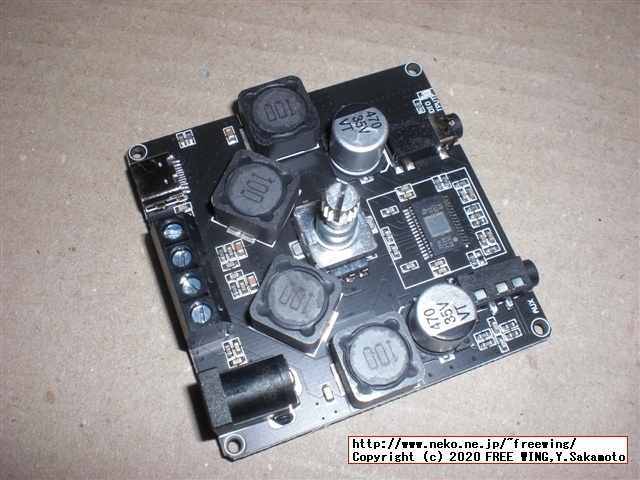

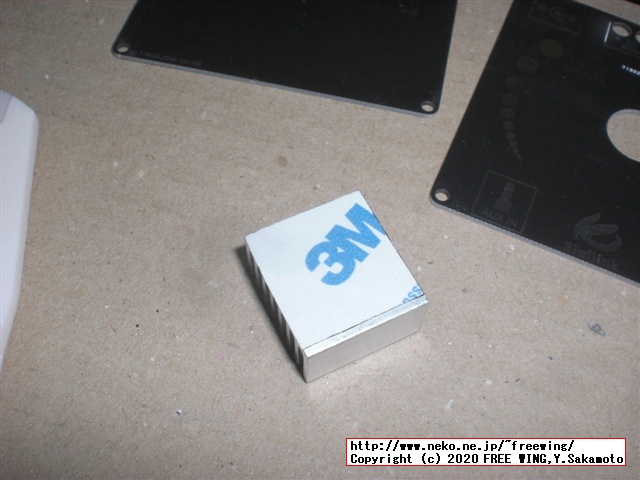

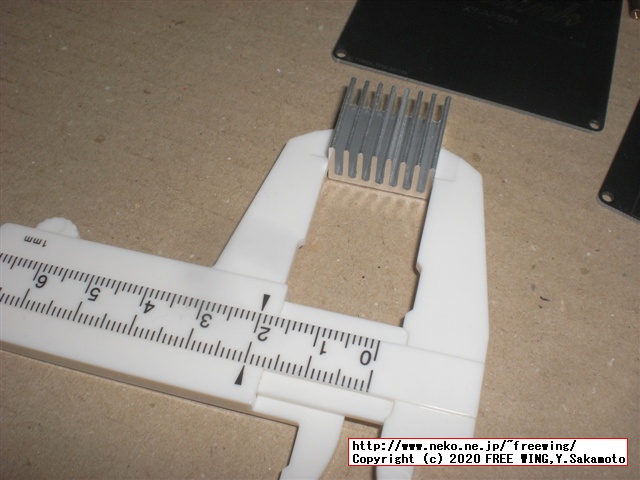

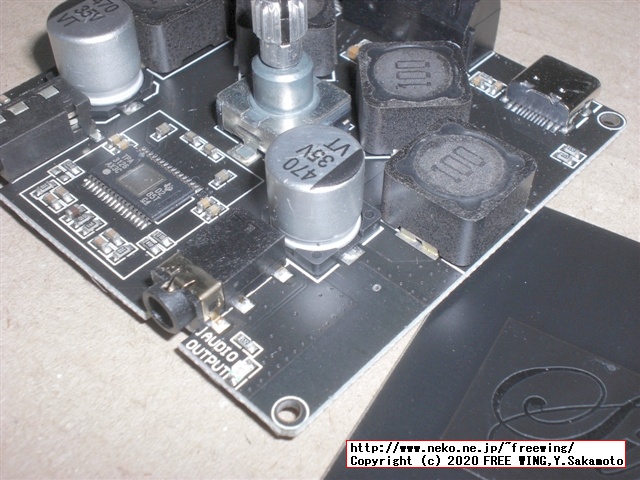

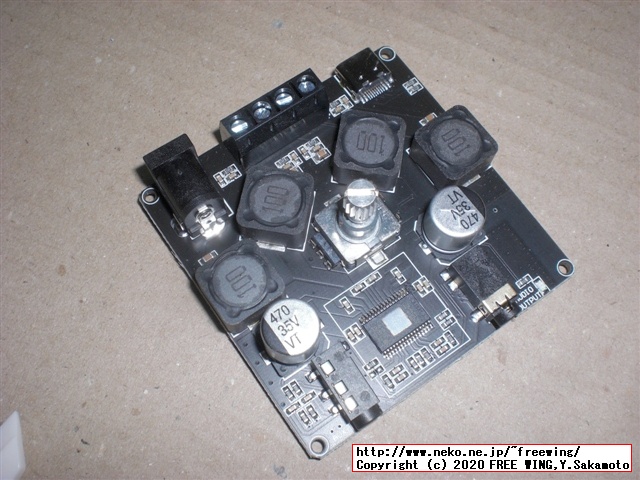

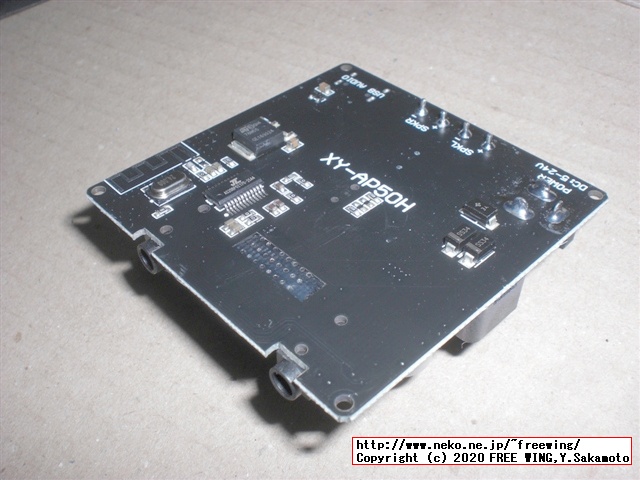

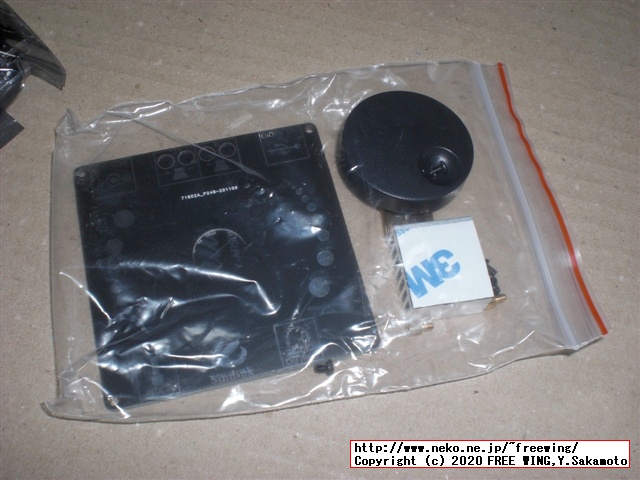

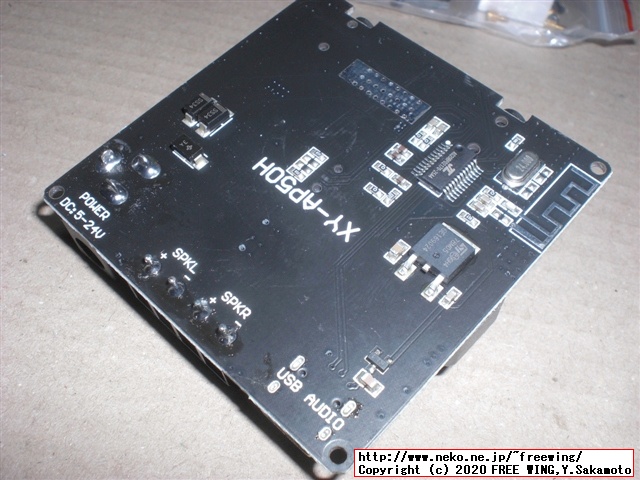

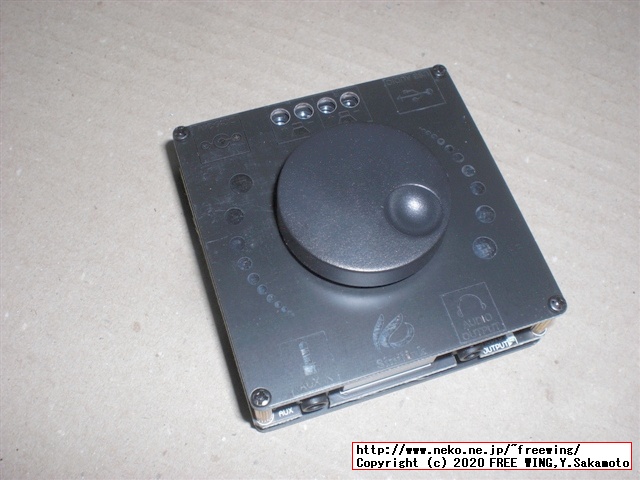

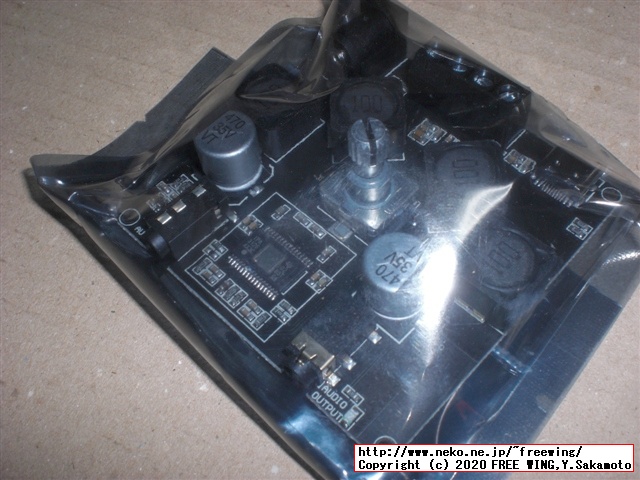

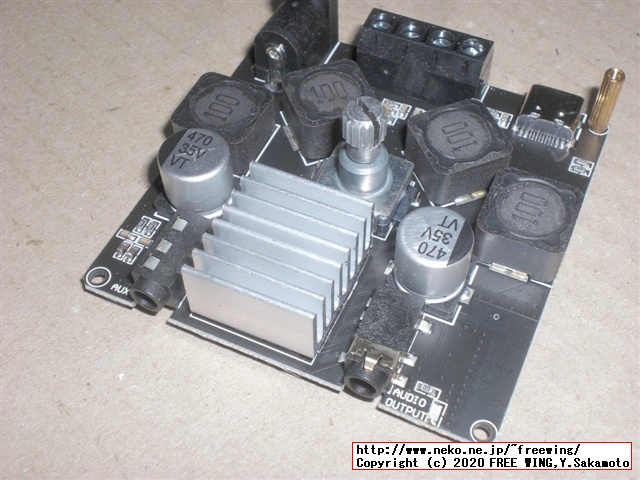

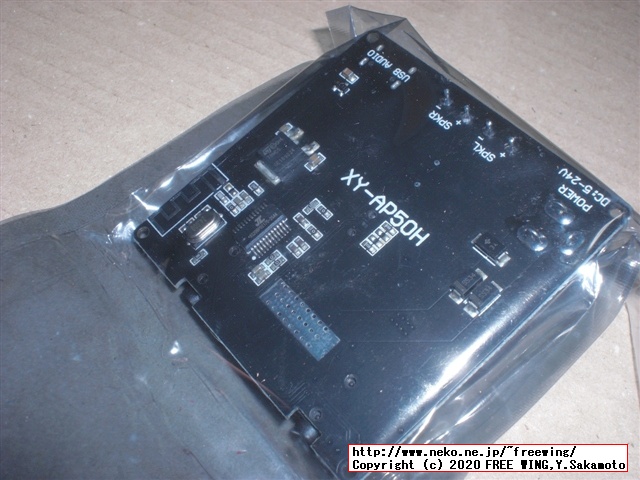

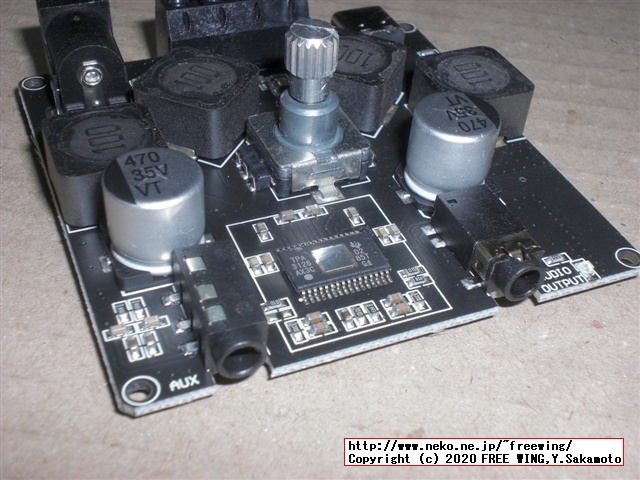

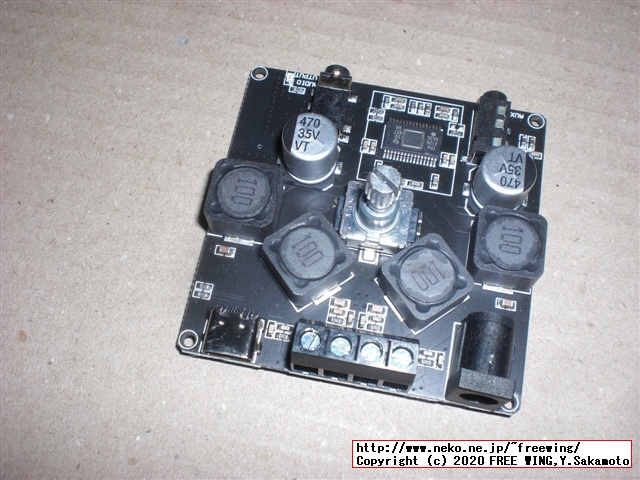

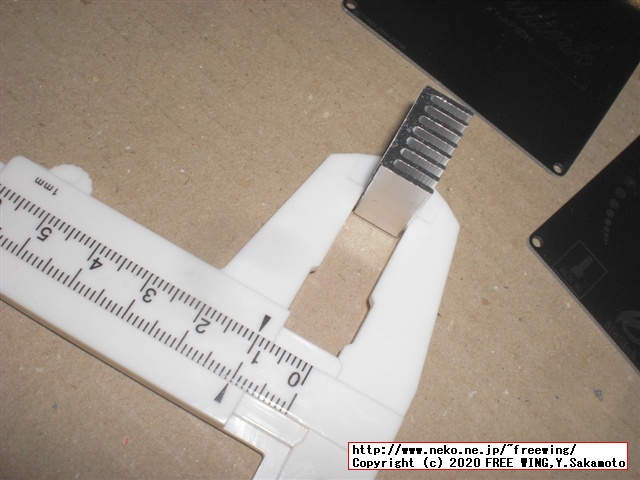

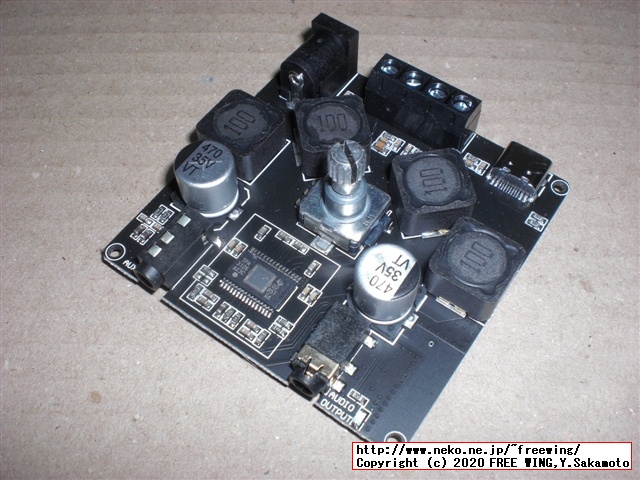

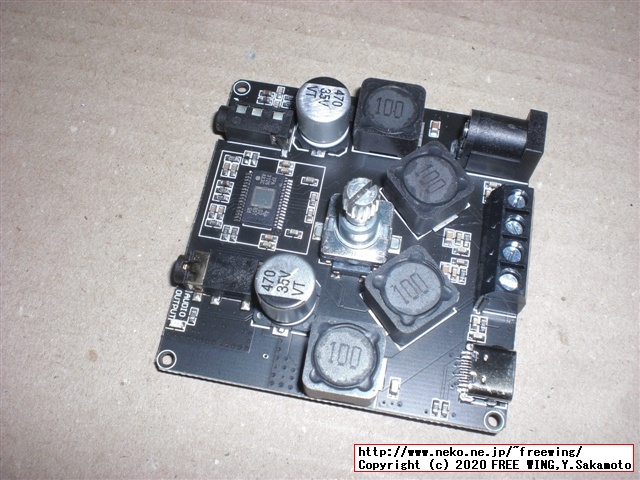

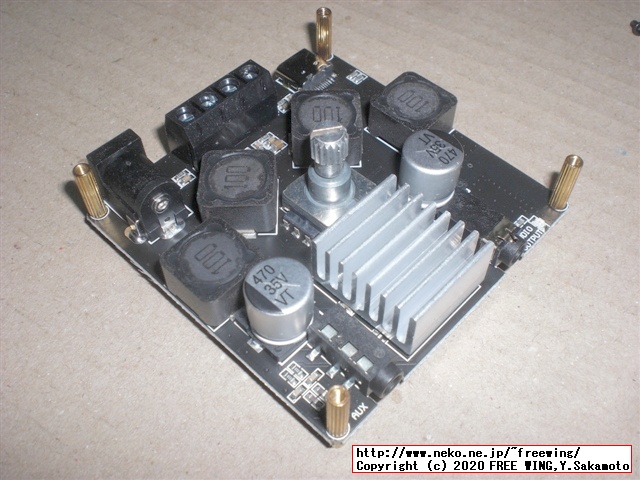

・Sinilink Audio XY-AP50H TPA3116の写真レビュー
Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー



・Sinilink Audio XY-AP50H TPA3116の写真レビュー
Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー



・Sinilink Audio XY-AP50H TPA3116の写真レビュー
Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー



・Sinilink Audio XY-AP50H TPA3116の写真レビュー
Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー


Sinilink Audio XY-AP50H TPA3116の写真レビュー
