・2021/07/20
デジタルオーディオ・デジタルアンプ TI TPA3116D2使用の中華アンプ Wuzhi ZK-502Hを購入
(Bluetooth、PC-USB直結可能な多機能デジタプアンプ、Wuzhi Audio ZK-502H TPA3116を購入してみた)
Tags: [電子工作]
● TI TPA3116D2搭載の多機能のデジタルアンプ Wuzhi Audio ZK-502H TPA3116を購入
そろそろ、「これならできる特選スピーカーユニット 2021年版 オンキヨー編」が発売になるのと、PC-USB直結、スピーカー直結のワンユニットのデジタルアンプが欲しいと思い買いました。
・YAMAHA YDA138（デジタルアンプ）
・DACキット DIR9001+PCM1793
・パソコン S/PDIF
を
・Wuzhi Audio ZK-502Hに置き換えます。
今まで、オーディオで音楽視聴用のアンプとしては下記を使用してきました。
・1990年 ヤマハ A-2000a（アナログアンプ）
初期バージョンでセレクタの名称が CDではなく DADとなっている。
・2000年 デノン PMA-S10-2（アナログアンプ）
・2009年 TOPPING TP-M1（デジタルアンプ） + DACキット DIR9001+PCM1793 + パソコン S/PDIF
・2017年 YAMAHA YDA138（デジタルアンプ） + DACキット DIR9001+PCM1793 + パソコン S/PDIF
今までのデジタルアンプ遍歴はこちら
・2009/11/29
デジタルオーディオ・デジタルアンプ Tripath TA2024
電気代削減の為 TA2024のデジアンを試す。TOPPING TP-M1の改造、力作K1000、DAC基板
・2017/04/04
デジタルオーディオ・デジタルアンプ ヤマハ YDA138アンプ基板を購入
TOPPING TP-M1からのリプレースで激安の ヤマハ YDA138デジタプアンプ基板を購入、PAM8610はゴミ
●オーディオ雑誌に付録の ONKYO オンキヨー製 スピーカーユニット目当てで予約購入してみた
これならできる特選スピーカーユニット 2021年版 オンキヨー編
・2021/06/20
オーディオ雑誌に付録の ONKYO オンキヨー製 スピーカーユニット目当てで予約購入してみた
これならできる特選スピーカーユニット 2021年版 オンキヨー編 10cm フルレンジ スピーカー OM-OF101のレビュー
・2019/07/19
オーディオ雑誌に付録のマークオーディオ製 スピーカーユニット目当てで予約購入してみた
これならできる特選スピーカーユニット 2019年版マークオーディオ編 フルレンジ スピーカー OM-MF519のレビュー
● Wuzhi Audio ZK-502H TPA3116を購入
なお、Wuzhi Audioには複数種類があり、使用アンプが異なります。
| Wuzhi Audio model | AMP CHIP | Watt | THD+N |
| ZK-502H | TI TPA3116D2 | 50W *2 | 0.1% |
| ZK-502M | AP3050D | 50W *2 | 0.1% |
| ZK-1002M | AP3050D *2 | 100W *2 | 0.1% |
| 参考 YAMAHA YDA138 | YAMAHA YDA138 | 15W *2 | 0.03% |
| 参考 TOPPING TP-M1 | Tripath TA2024 | 10W *2 | 0.02% |
| 参考 TI TPA3118 | TI TPA3118D2 | 50W *2 | 0.1% |
※ カタログスペック上は TI TPA3116D2は THD+Nが 0.1%なので物凄く「悪い」です。

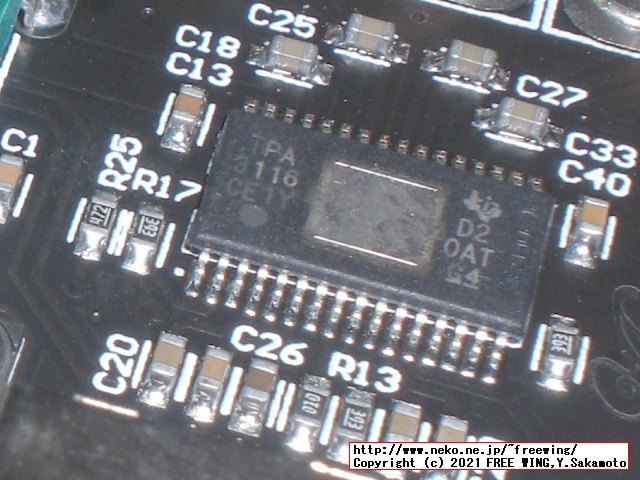

● TI TPA3116D2
TPA3116D2,TI SpeakerGuard 採用、50W ステレオ、100W モノラル、4.5 ～ 26V の電源電圧、アナログ入力 Class-D オーディオ・アンプ
●深圳市永阜康科技有限公司 CS8673E
CS8673(具备扩频功能、低空载电流、免电感、2X40W立体声、80W单声道D类音频功放IC） 深圳市永阜康科技有限公司
WUZHI PA50WX2 = AP3050D = CS8673E Digital Amplifier IC ？
※ ZK-xxxxシリーズは別途ケーブルや電源が必要です

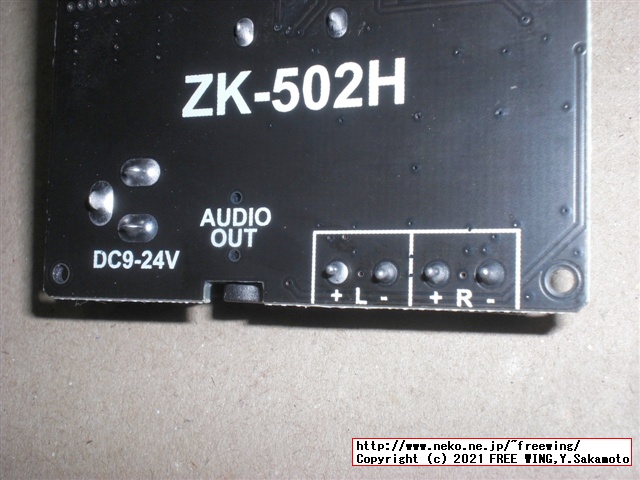

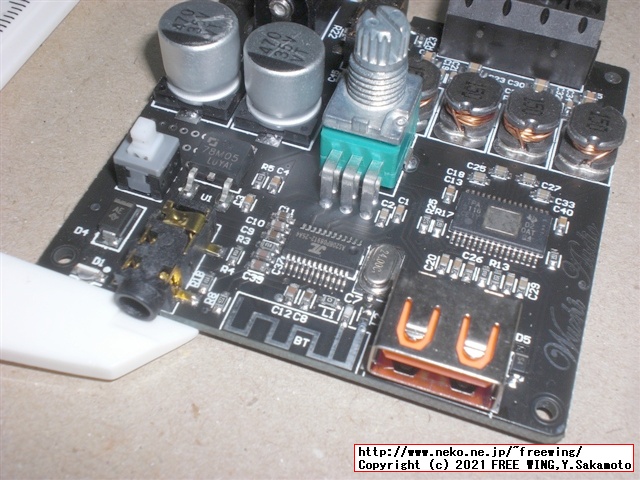

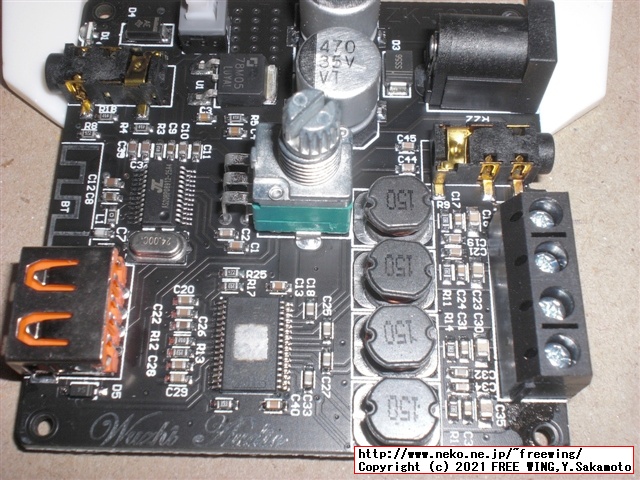

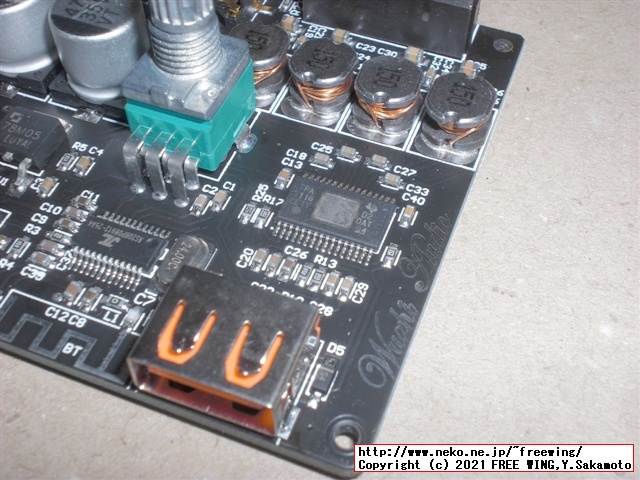

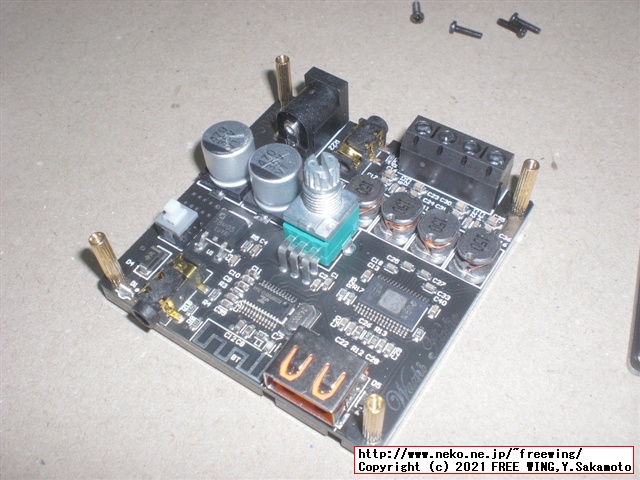

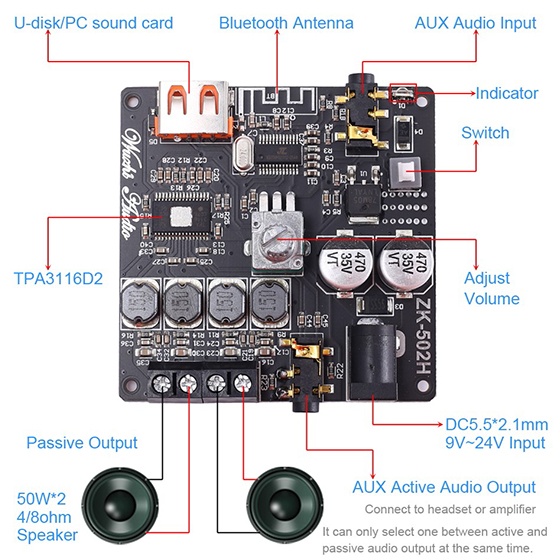

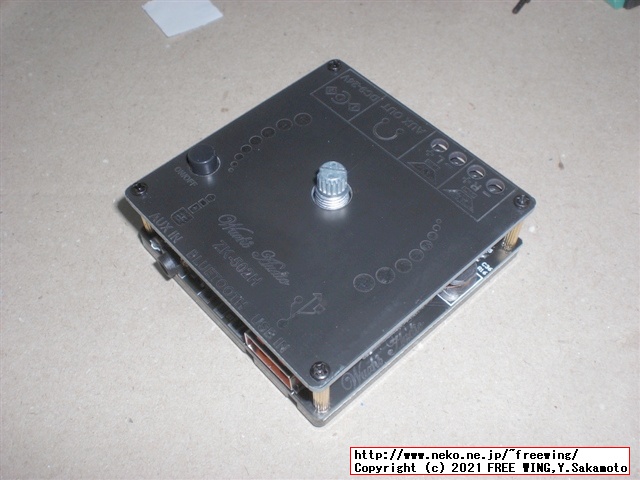

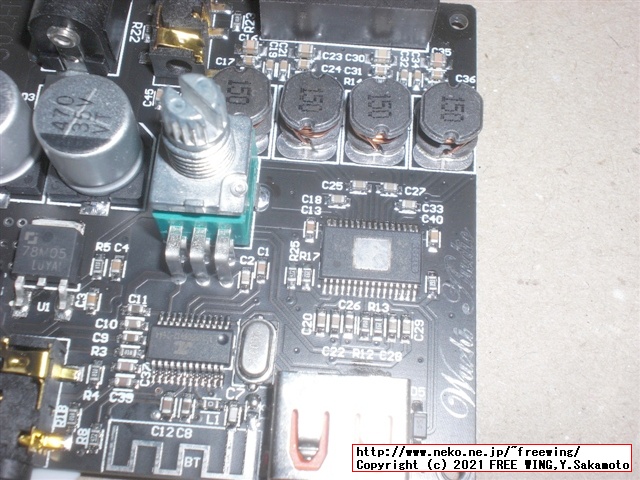

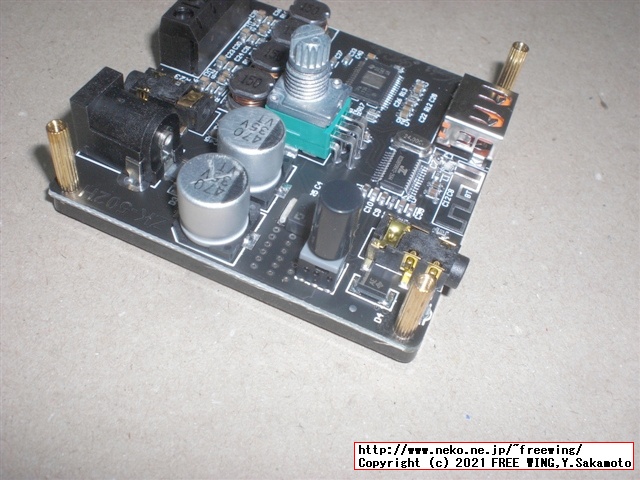

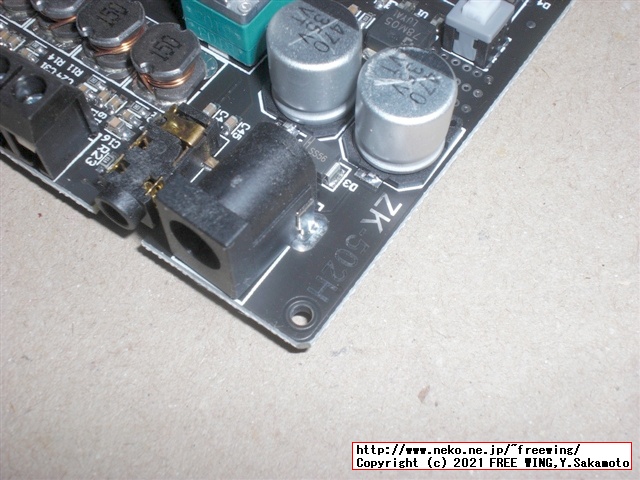

● Wuzhi Audio ZK-502H TPA3116の写真レビュー

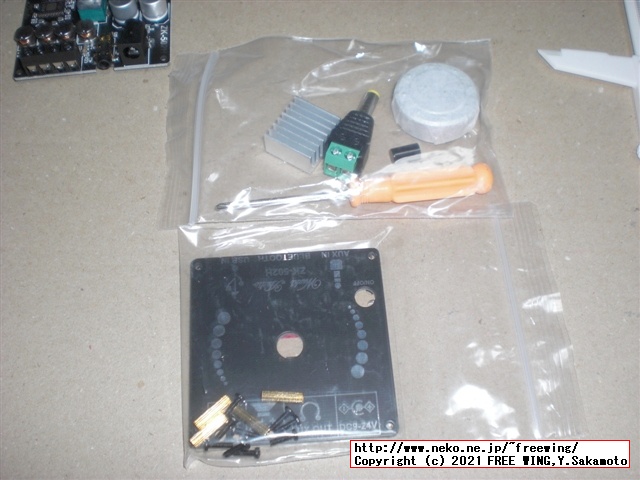

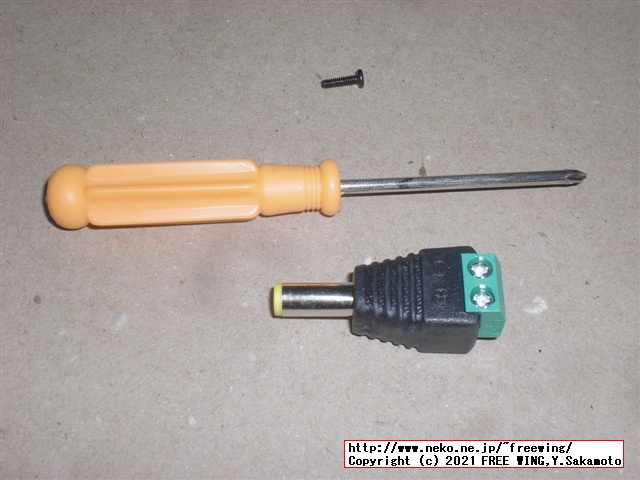

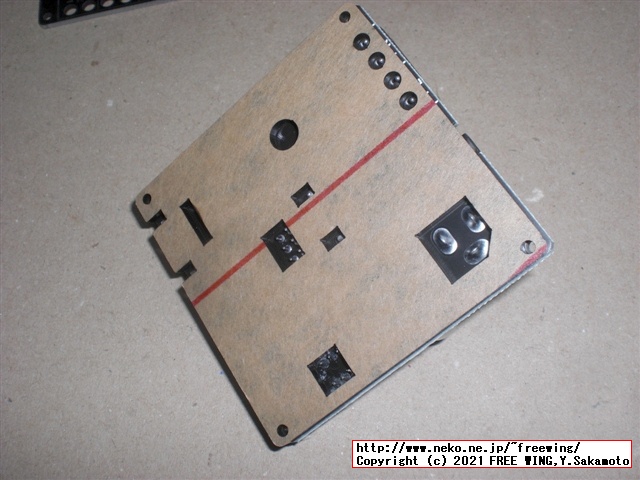

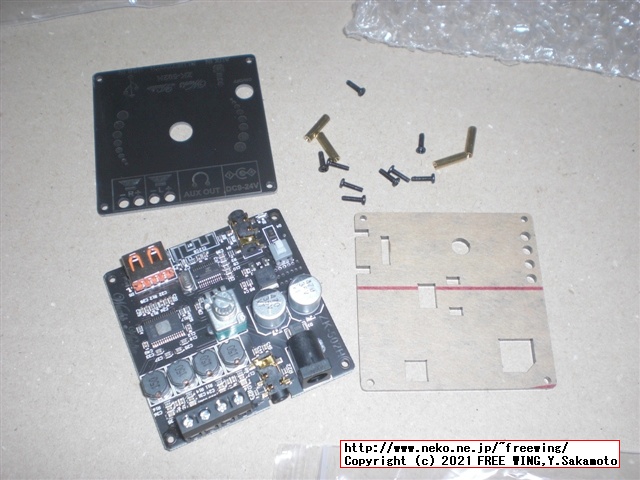

ネジ止め等の簡単な組み立てが必要です。
別途電源の購入が必要です。
Bluetooth対応なのでスマホ等からも手軽にリンクして音を鳴らせます。
良い音で鳴るので普通に音楽を聴けます！
（音が大きくなるだけの粗悪ではないと言う事）
本体の電源スイッチ操作時の電源オンオフはポップノイズは全く発生しません！
ACアダプタをコンセントから直接抜き差しする場合、発音中に抜いてもポップ音は発生しません。
唯一の欠点：無音状態が 1～2秒間続くと速効で省電力モードに移行するのか、その次の発音の時に先頭の音が 0.2秒ほど欠ける。
USB接続をしていると Bluetooth接続を認識しないので Bluetooth接続をする場合は USBを引っこ抜く必要が有る。（4000円の Lepy LP-168 miniはボタン操作で切り替えできる）
なお、ZK-502Hは海外通販だと送料込みで US$ 12程度で売っていますが、日本円に換算すると 1300円程度なので、日本の Amazonで買うのが「翌日到着」で「万一の時も安心」なので良いと思います。
これだけの機能の有る製品を日本のメーカーが作ったら定価 2万円位で平気な顔で販売しそうｗｗ
● Wuzhi Audio ZK-502H TPA3116の聴感レビュー
ZK-502H TPA3116 USB接続
S/PDIF + DIR9001 + PCM1793 + YDA138と比較して、高域の解像度が極めてハッキリして、スネアドラムのスナッピー（ドラムに裏打ちしているコイルの帯）の粒立ちも感じる事ができます。とにかく高域の輪郭がハッキリ・クッキリした感じです。かつ、不快なシャリシャリ感も全く有りません。自然に高域がハッキリしました。耳掃除で本当に綺麗になった感じです。
ただ、低域の厚みが弱くなった感じもします。
上記は実際に音の特性が変わっているかもしれないし、単にプラシーボかもしれないし。
元に戻すのが面倒なので交互に聴き比べはしていません。

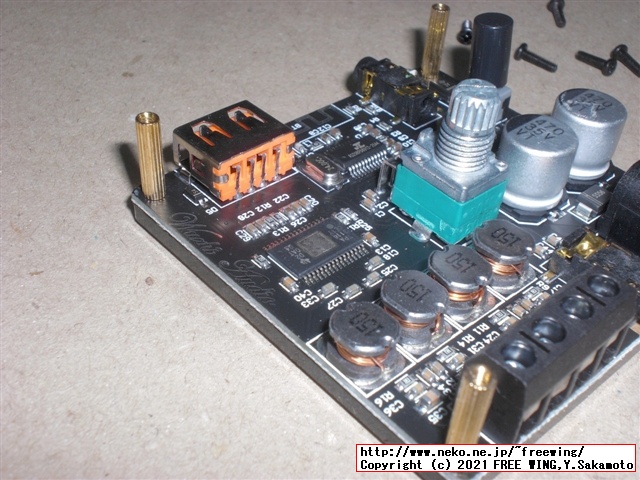

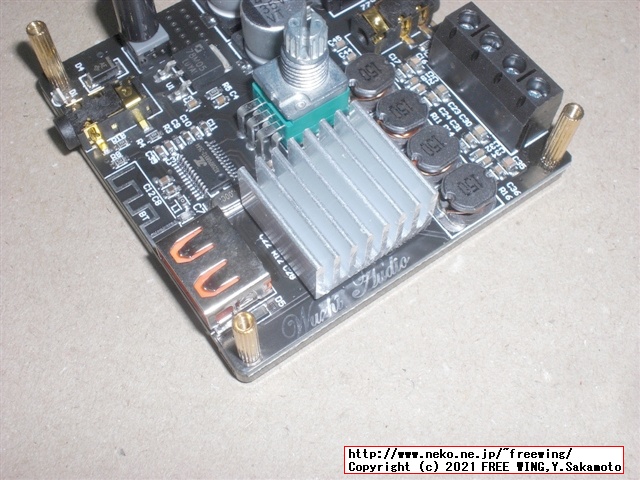

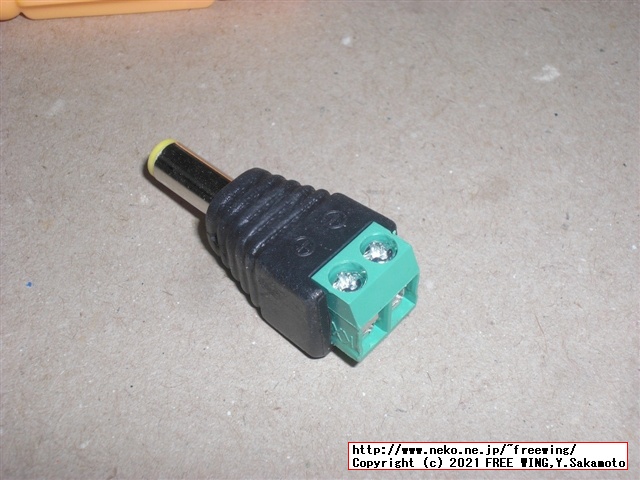

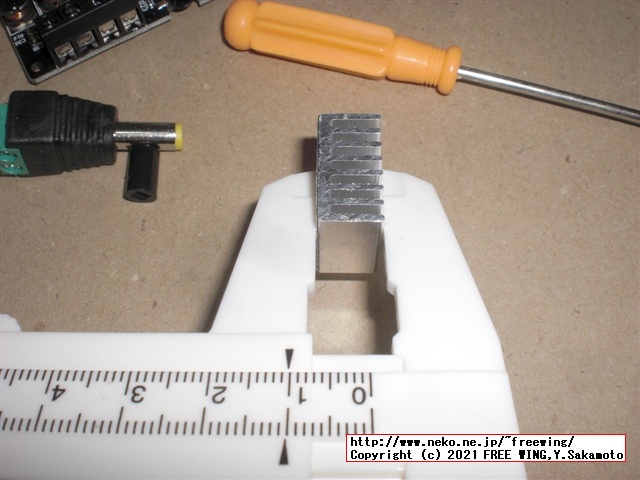

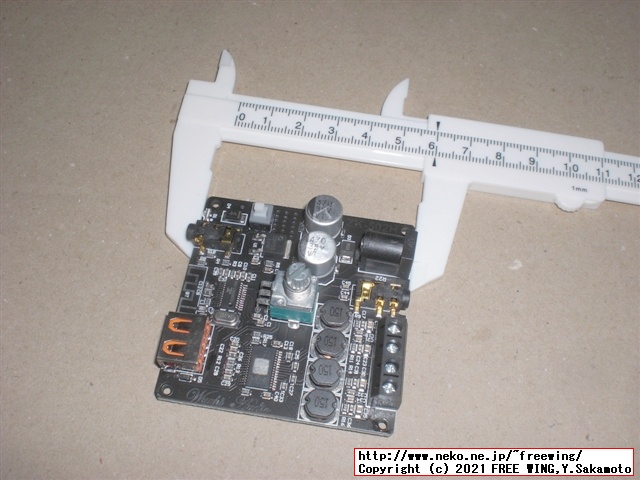

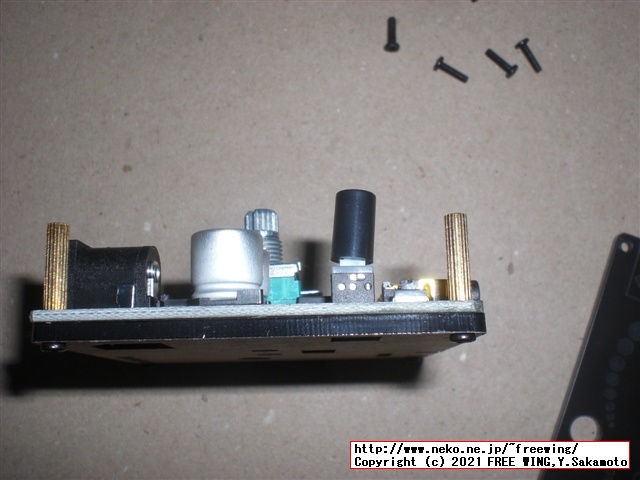

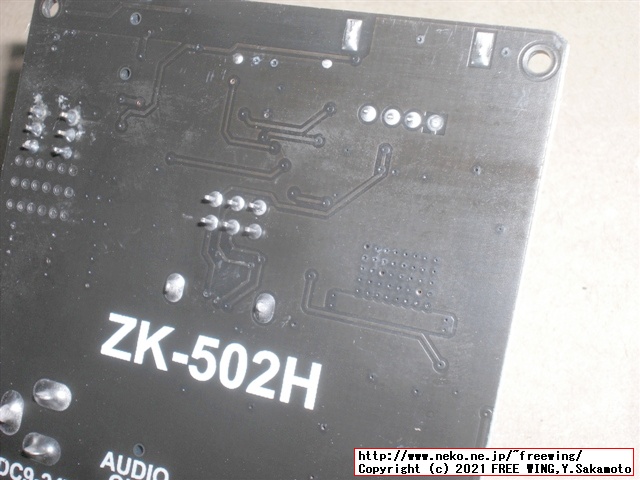

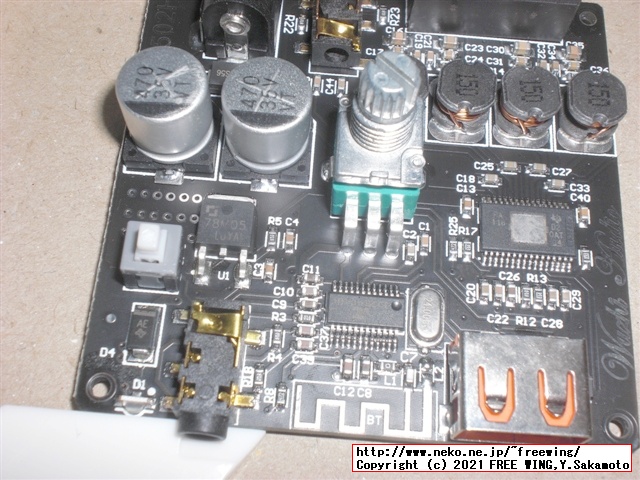

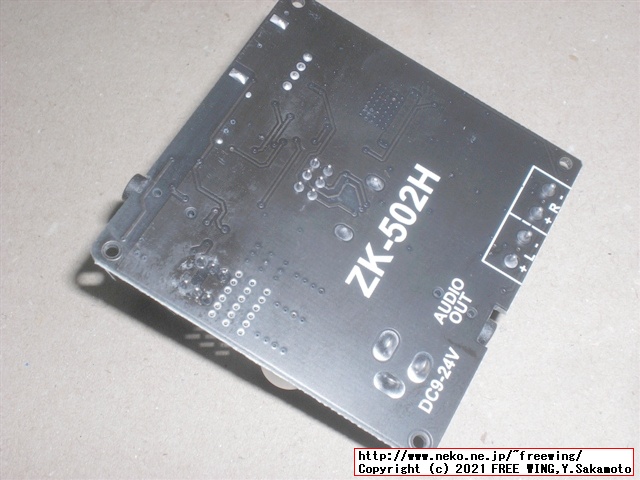

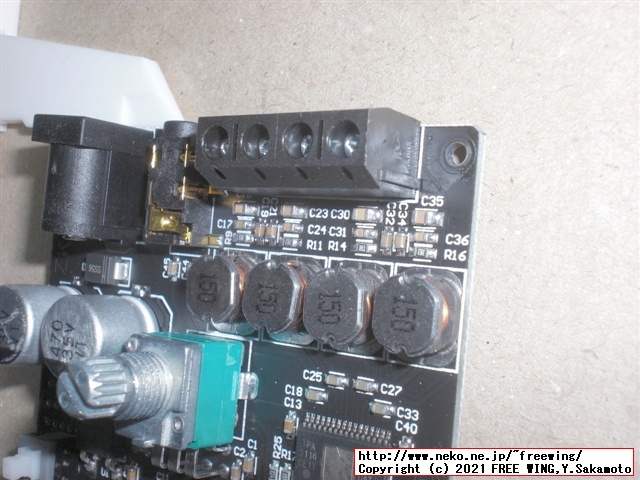

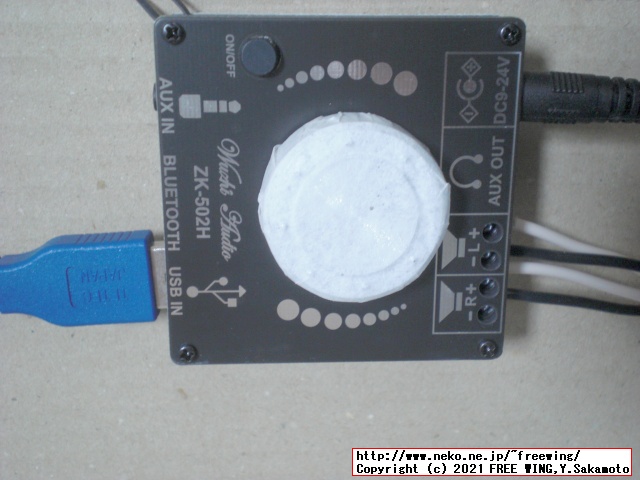

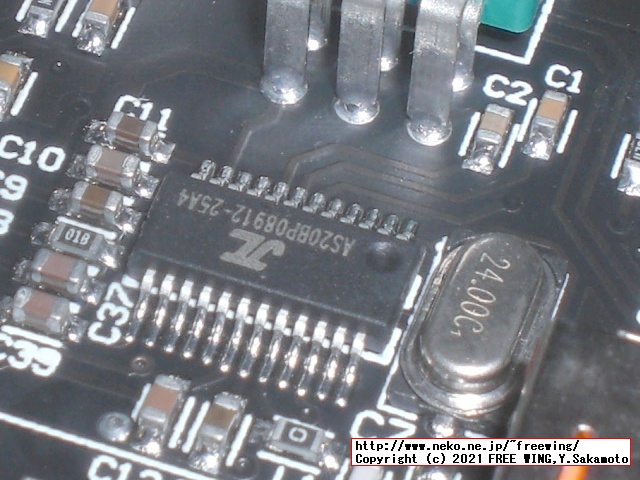

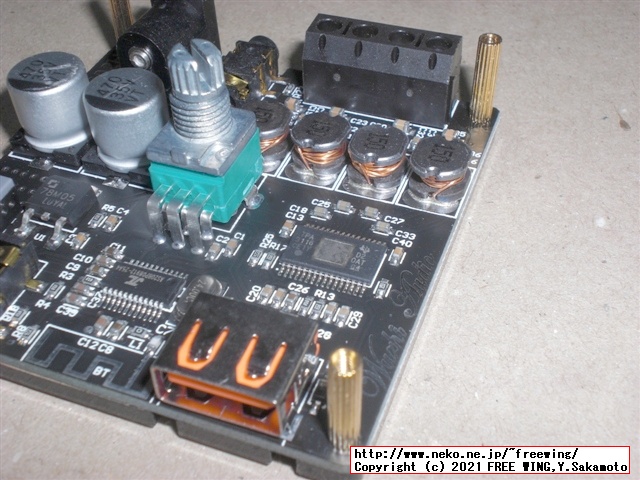

・Wuzhi Audio ZK-502H TPA3116の写真レビュー

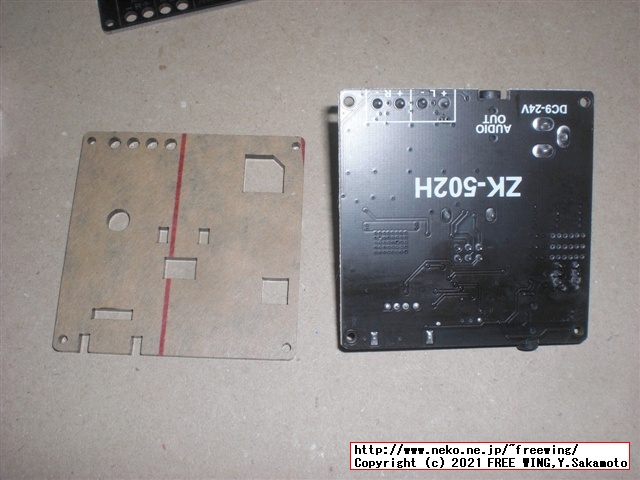

・Wuzhi Audio ZK-502H TPA3116の写真レビュー

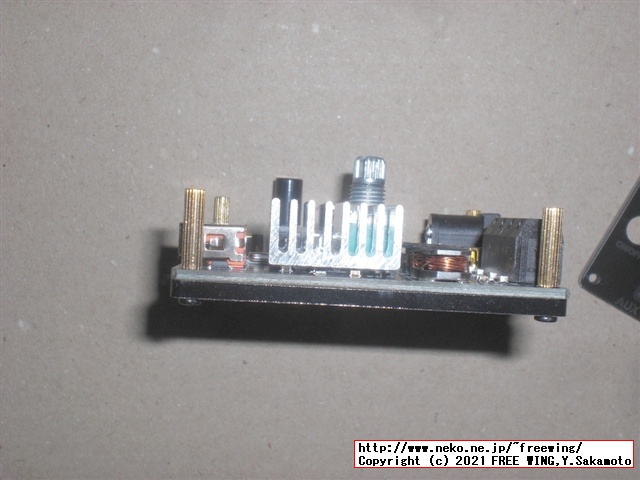

・Wuzhi Audio ZK-502H TPA3116の写真レビュー

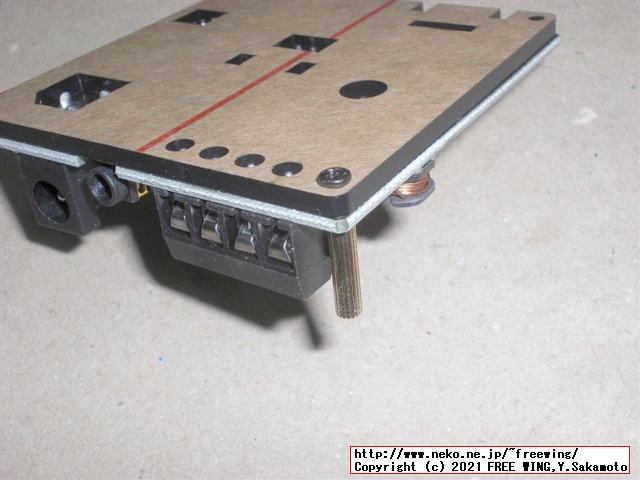

・Wuzhi Audio ZK-502H TPA3116の写真レビュー

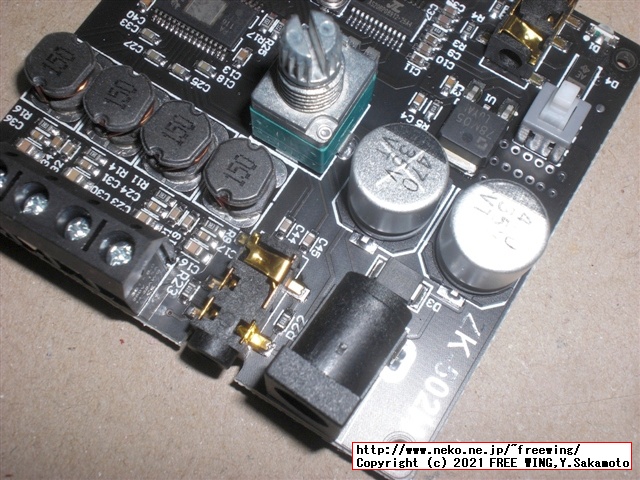

・Wuzhi Audio ZK-502H TPA3116の写真レビュー
● Wuzhi Audio ZK-502Hの再生デバイスの選択
| 接続方法 | 対応サンプリング周波数 | 再生デバイスの選択 |
| Bluetooth接続時 | 44100Hz 16bits | Wuzhi Audio Stereo |
| USB接続時 | 48000Hz 16bits | JieLi BR21 |
※ foobar2000で WASAPIを使う場合はリサンプリング（Resamplerプラグインを使う）が必要。
こんなエラーが出ます。
Unrecoverable playback error: Unsupported stream format: 48000 Hz / 16-bit / 2 channels
WASAPIで出力する場合、同じパソコンで Bluetooth接続と USB接続を切り換える場合、リサンプリングの設定も手動で変更する必要が有って面倒くさい！
※ 出力デバイスの設定が「Default」の場合はリサンプリングは不要
WASAPIは eventの方が pushよりも負荷が軽い
● foobar2000でリサンプリングの最強のプラグインは？
foobar2000でリサンプリングの最強のプラグインは？
Сравнение пяти ресемплеров для foobar2000 + ASIO4ALL Resampler (обновлено 18.11.2015)
foobar2000用のリサンプリング プラグインの比較検証サイト
標準プラグインで最強：
dbPoweramp/SSRC SRC = Sample Rate Converter
Total length: 10:44.414
Info Read time: 0:00.000
Opening time: 0:00.000
Decoding time: 0:18.893
34.107x realtime
自前インストールの場合で最強：
Secret rabbit code BEST
SRC Resampler
Secret Rabbit Code resampler. Uses libsamplerate 0.1.9
Secret Rabbit Code Resampler for Foobar2000
その他
MultiResampler
● Wuzhi Audio ZK-502H USB接続時
Wuzhi Audio ZK-502H USB接続時
Sample rate: 48000 Hz
Bit-depth: 16-bits
USB オーディオ デバイス
JieLi BR21
USB\VID_E5B7&PID_0811&REV_0100&MI_01
USB\VID_E5B7&PID_0811&MI_01
USB\Class_01&SubClass_01&Prot_00
USB\Class_01&SubClass_01
USB\Class_01
● Wuzhi Audio ZK-502H Bluetooth接続時
SBC接続
Sample rate: 44100 Hz
Bit-depth: 16-bits
Max bitrate: 328 kbpx
● Wuzhi Audio ZK-502H USB接続時 ASIO再生は不可（再生が途切れ途切れの変）
Wuzhi Audio ZK-502H USB接続時 ASIO再生は不可（再生が途切れ途切れの変）
foobar2000 v1.6.6
Current version: 2.1.2, released on 2012-06-06
ASIO4ALL
ASIO4ALL 2.14 - English
23 MAY 2017: VERSION 2.14 RELEASED !
● Wuzhi Audio ZK-xxxxシリーズは別途ケーブルや電源が必要です
電源は大昔に購入の秋月電子の外形 5.5mmの安物 12V 1A スイッチング電源を使用しました。

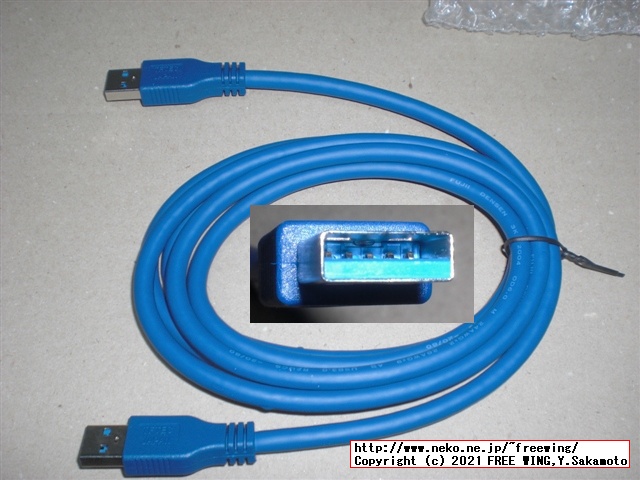

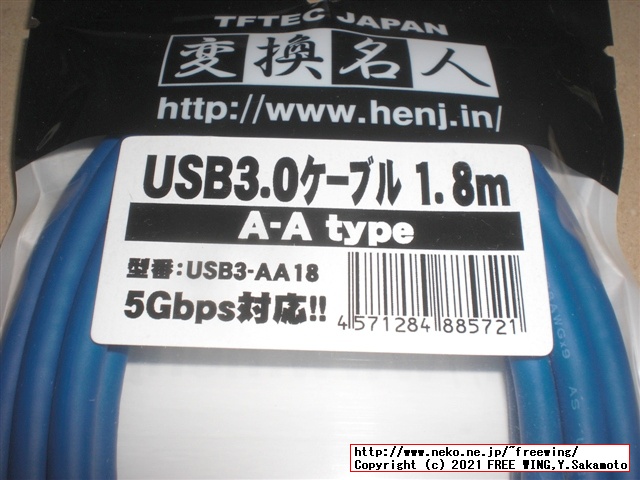

パソコンとの USB接続は 変換名人 USB3.0ケーブル USB3-AA18を使用しました。
※ Bletooth接続でも普通に良い音で鳴るので USBケーブルは不要かも。

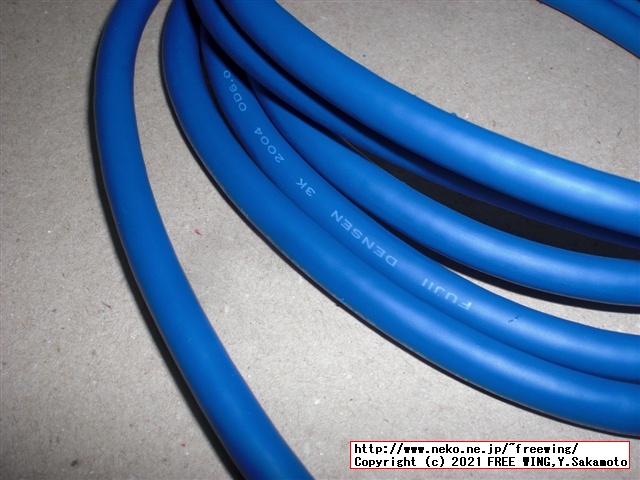

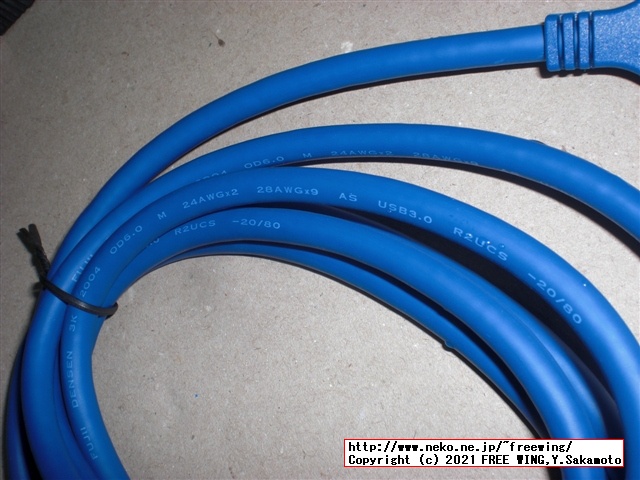

・変換名人 USB3.0ケーブル [ A・オス - A・オス ] [ 1.8m ] USB3-AA18
●これならできる特選スピーカーユニット 2019年版マークオーディオ編 フルレンジ スピーカー OM-MF519
このスピーカーに接続した場合 12V 1Aの電源で問題無く使えます。
※ 同ページ内で紹介のカーステ用の Clarion OD7でも問題無く綺麗に音が鳴りました。
・2019/07/19
オーディオ雑誌に付録のマークオーディオ製 スピーカーユニット目当てで予約購入してみた
これならできる特選スピーカーユニット 2019年版マークオーディオ編 フルレンジ スピーカー OM-MF519のレビュー

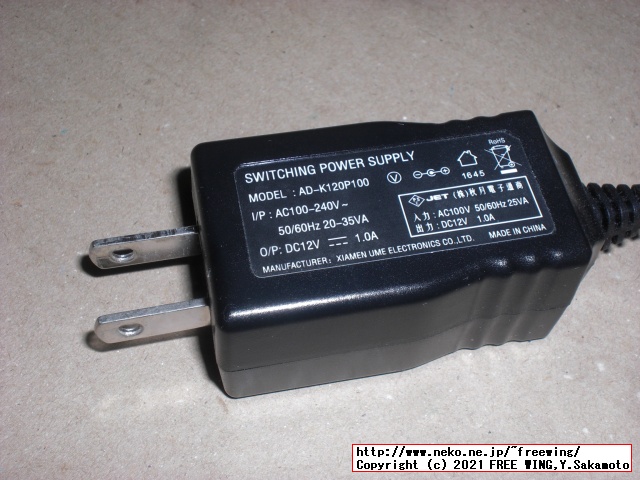

秋月電子通商 - 超小型スイッチングＡＣアダプター１２Ｖ１Ａ ＡＤ－Ｋ１２０Ｐ１００
AD-K120P100 通販コード M-06642
ACアダプタの寿命を左右する電解コンデンサにルビコン社製 長寿命品を使用しています
・超小型スイッチングＡＣアダプター１２Ｖ１Ａ ＡＤ－Ｋ１２０Ｐ１００
秋月電子通商 - スイッチングＡＣアダプター１５Ｖ１．６Ａ ＳＴＤ－１５０１６Ｕ
STD-15016U 通販コード M-08404
日本メーカー(日本ケミコン/ニチコン/ルビコン)の電解コンデンサーを採用しています。
●その他の類似モデル
似て非なる類似モデルが死ぬ程 沢山存在します！！（中華の製品展開能力スゴイ！！）
基板や製品のツクリを見ると模倣品を更にコピーしたとかではなく大元に製造する１社が有って OEMで各バリエーションを展開している感じがする。
XY-KA15H 20W+20W TI TPA3116 ?
XY-AP15H 10W/15W/20W AP3016D TSSOP 28pin CS8618C ?
XY-AP50L Mini 50W+50W AP3050D SOP16 CS8673E ?
XY-AP50H 50W+50W HIFI TPA3116D2
XY-C50L 50W+50W AP3050D
XY-AP100H 100W+100W HIFI TPA3116D2 *2
XY-AP100L 100W+100W AP3050D *2
※ USB入力の有る物を選んでいます。
USB入力の無い物はもっと沢山有りますｗ
GG-502M SOP16 CS8673E
CS8618C = TI TPA3110 TPA3110D2 TPA3110LD2 dead copy ?
● CS8618C 上海智浦欣微电子有限公司 Chipstar Microelectronics Limited
上海智浦欣微电子有限公司 Chipstar Microelectronics Limited
Chipstar CS8618
15W+15W
THD+N 0.1%
フィルタ不要
● TI TPA3110 TPA3110D2 15W、フィルタフリー、ステレオ、Class-D
TI TPA3110D2
SpeakerGuard 採用、15W ステレオ、30W モノラル、8 ～ 26V の電源電圧、アナログ入力 Class-D オーディオ・アンプ
15W+15W
THD+N 0.1%
● Sinilink APPダウンロードアドレス
Apple IOS：
Appleストアで検索：Sinilink
欣易联
Jian Wang
iPhone対応
無料
2021年6月11日
Ver. 1.1.9
iPhone iOS 9.0以降
青岛欣易云联电子科技有限公司
アンドロイド：
sinilink Android App
更新日 2021年6月10日
Ver. 1.1.9
Android 4.3 以上
https://m.pp.cn/detail.html?ch_src=pp_dev&appid=7921907&ch=default
http://www.sinilink.com/release.apk
欣易联(欣易电子)是国内领先的一站式 IoT（物联网）解决方案提供商
● Windows XPで Bluetooth A2DP プロファイル
USB\VID_0A12&PID_0001
東芝製 Bluetooth stack SCMS-T OFF ？
Logitec LBT-UAN01C1
LBT-UAN01C1
ユーティリティ・ドライバ LST-D-412 Ver9.10.0.1
Ver 9.10.0.1 (2013年1月21日)
LBTUAN01W8_W91001.EXE
https://dl.logitec.co.jp/downloadfile/DLfile/LST-D/LBTUAN01W8_W91001.EXE
サンワ サプライ MM-BTUD5
Bluetooth USBアダプタ MM-BTUD5
Windows XP 32bit
種類・バージョン 3.03.10
更新日 2008.01.08
mmbtud7_30310x.exe
https://www.sanwa.co.jp/support/download/driver/bluetooth/mmbtud7_30310x.exe
[HKEY_LOCAL_MACHINE\SOFTWARE\Toshiba\BluetoothStack\V1.0\EZC]
"ShowAvContentProtectionMenu"=dword:00000001
[HKEY_LOCAL_MACHINE\SOFTWARE\Toshiba\BluetoothStack\V1.0\AV]
"NoHeader"=dword:00000001
