・2022/07/07
Xilinxの FPGA Spartan-6 XC6SLX16に SRAMを追加する方法
(ALINX AX309 XC6SLX16に 512KB SRAM Alliance AS6C4008-55PCNを追加した)
Tags: [FPGA], [電子工作], [Xilinx XC6SLX9], [FPGA 2022]
● Xilinxの FPGA Spartan-6 XC6SLX16に SRAMを追加する方法
ALINX AX309 XC6SLX16に 512KB SRAM Alliance AS6C4008-55PCNを追加した。
AX309には 256Mb (16Mx16bit)の 133MHzの SDRAMが搭載されていますが、DRAMは扱いが面倒なので、扱いが簡単な SRAMを増設します。
Alliance Memoryの AS6C4008は DIPパッケージで、ありがたい事に動作電圧が +3.3Vにも対応していて、300円程度の手頃な価格で購入できます。
AS6C4008 - Alliance Memory
今回は AS6C4008-55PCNを入手しました。512KB SRAMで 300ml幅の DIP 32pinパッケージです。

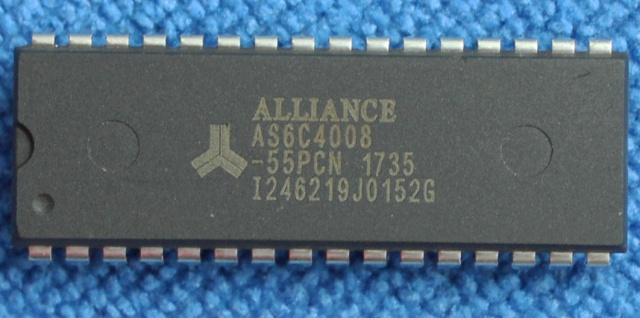

・Alliance Memory AS6C4008-55PCN 512KB SRAMで 300ml幅の DIP 32pinパッケージ
ALINX AX309の 40pinの拡張コネクタにメス コネクタ 2x20ピンの足長ピンソケットを接続し、その足長ピンに直接 SRAMを半田付けします。
連結ピンソケット ２×２０（４０Ｐ）

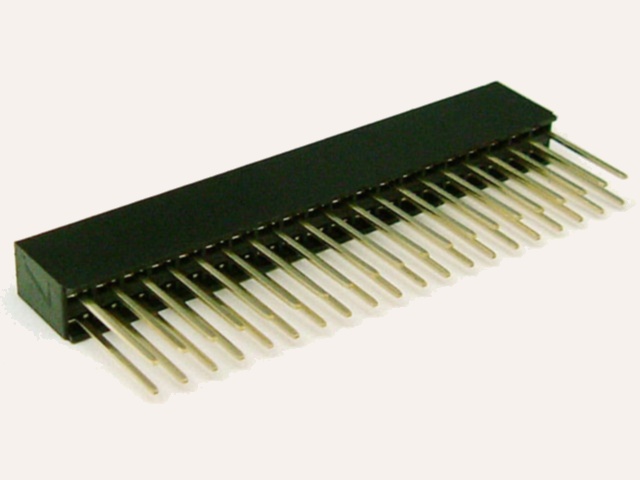

・連結ピンソケット ２×２０（４０Ｐ）
ICの幅が 300milあるのでソケット側が足長ピンじゃないと足が届かず半田付けができないのです。（下記の写真を参照）
ちなみに昔は元気だったので専用基板を作成して表面実装のメモリ ICを使ったりして最強の拡張基板を作ったりしていました。
当時は OLIMEXと言うブルガリアに有る基板屋にプリント基板を発注するのがアマチュアの電子工作の間で流行していました。
今は気力が無いので お手軽半田付けで済ましています。
・2004/10/08
ヒューマンデータ製 ALTERA Cycloneボード
AlteraのCycloneは高性能
・2004/02/15
OLIMEXで基板を作ろう
ブルガリアの基板製造会社で低価格で基板を作ってくれます
ISSIの高速 SRAM IS61C1024-10Nは DIP 32pinのパッケージでも ICの幅が狭いので丁度良いのですが、動作電圧が +5Vなので今回の用途には使えません。
理由は Spartan-6の I/Oが +5Vレベルに対応していないから。（+5Vの TTLレベルの信号を突っ込むと Spartan-6が壊れる。仕様では +4.1Vまでが許容値）
+5V動作の IS61C1024を +3.3Vで動作させる事も考えましたが「どうせ動かんだろう」と思い辞めました。（とは言うものの１ヶ月くらい毎日悩みました）
まあ、容量も AS6C4008の 512KBに対して 1/4の 128KBなので不満もあった訳ですが、ICの幅が「狭い」と言うのは物凄い魅力的でした。
ちなみに IS61C1024のメモリ ICは 100円～200円程度です。

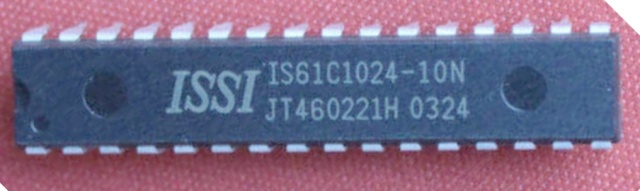

・ISSIの高速 SRAM IS61C1024-10Nは DIP 32pin ICの幅が「狭い」と言うのは物凄い魅力的
ICの幅が「狭い」と言うのは物凄い魅力的！

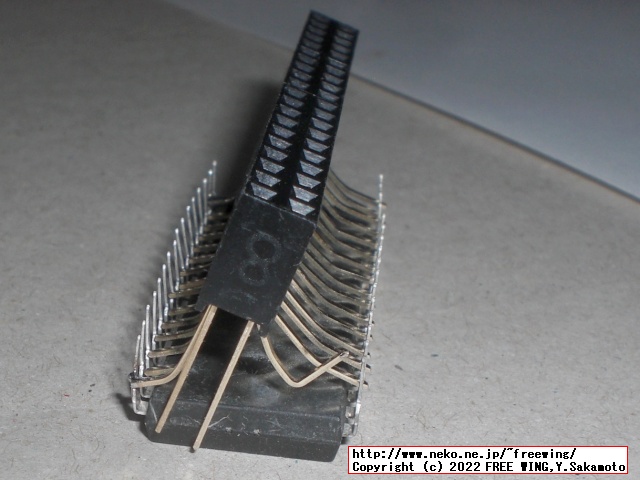

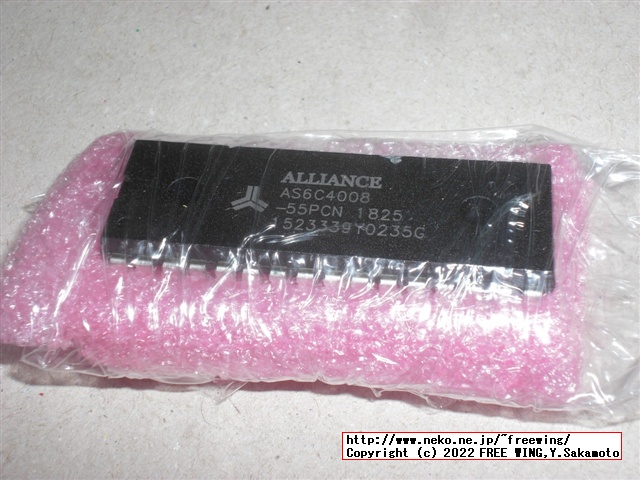

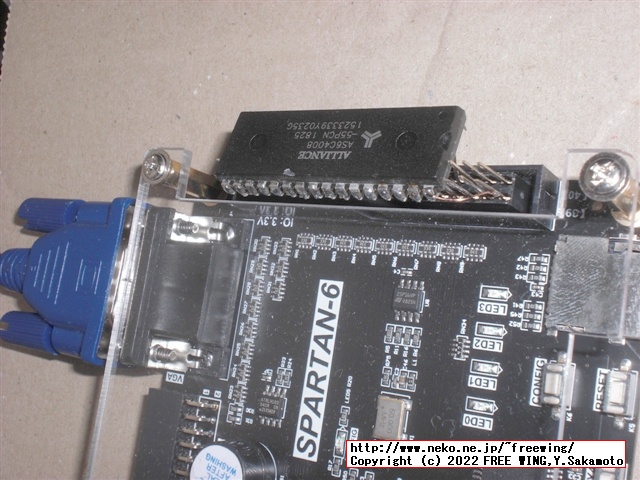

・ALINX AX309 XC6SLX16に 512KB SRAM Alliance AS6C4008-55PCNを追加の写真
● ALINX AX309 XC6SLX16に 512KB SRAM Alliance AS6C4008-55PCNを追加の配線図
・ALINX AX309 XC6SLX16に 512KB SRAM Alliance AS6C4008-55PCNを追加の配線図

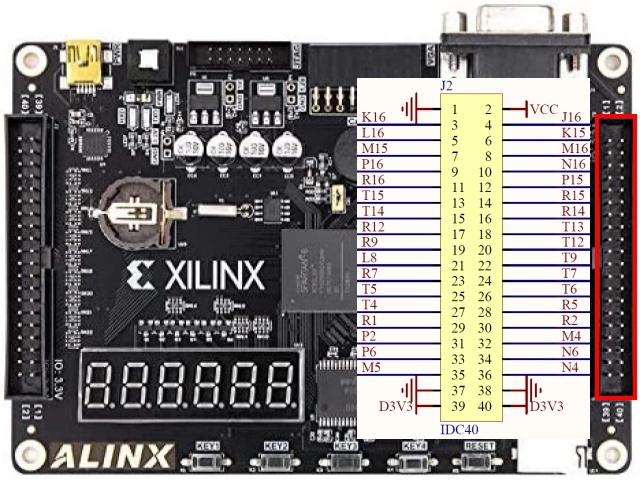

・ALINX AX309 XC6SLX16に 512KB SRAM Alliance AS6C4008-55PCNを追加の配線図

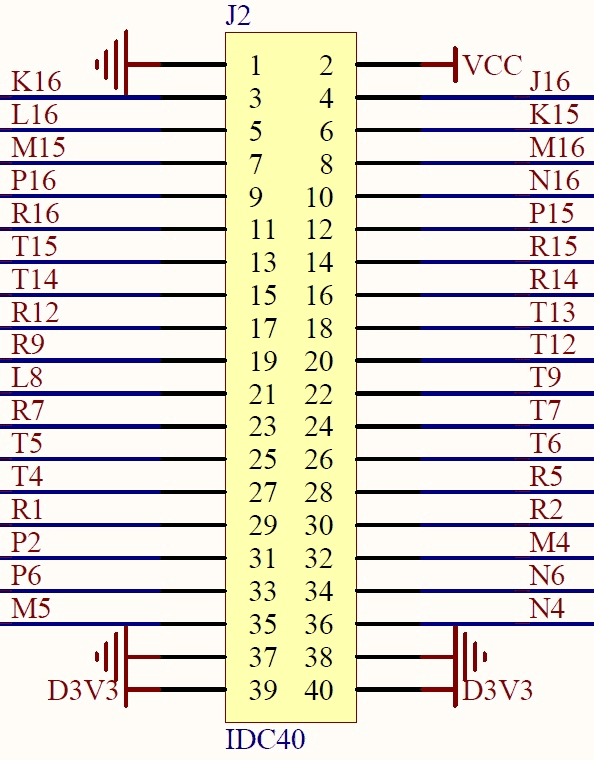

・ALINX AX309 XC6SLX16に 512KB SRAM Alliance AS6C4008-55PCNを追加の配線図
・ALINX AX309 XC6SLX16に 512KB SRAM Alliance AS6C4008-55PCNを追加の配線図
SRAMの全領域の読み書きをテストするプログラムを作成して動作を確認しました。
ちなみに 55nsの動作仕様ですが、14.615MHz（68.42ns）まで動き、14.706MHz（67.99ns）ではエラーになりました。
// 10.0MHz OK = 100.00ns
// 12.0MHz OK = 83.33ns
// 14.0MHz OK = 71.42ns
// 14.5MHz OK = 68.96ns 14.500MHz
// 14.6MHz OK = 68.42ns 14.615MHz
// 14.7MHz NG = 68.00ns 14.706MHz
// 14.8MHz NG = 67.58ns 14.796MHz
// 15.0MHz NG = 66.66ns
※ DCMの丸めの関係で周波数が右側の値になります。
原因としては下記の複合要因が考えられます。
・信号ラインに直列に 33Ωの抵抗が入っている
・信号ラインを引き回している（上の抵抗と共に高速信号の伝達では波形が不利になる）
・コネクタを経由している（コネクタで信号が減衰している）
・電源ラインに細い線を使っている（電圧が変動して誤動作の原因になる）
・実は中華のリマーク品
・私の作成したテストプログラム（FPGA回路）がヘナチョコ（要因として大）
とりあえず SRAMとしての動作が確認できたので良しとします。
ucfファイル（ピン配置の定義ファイル）
######## Alliance AS6C4008-55 512K X 8 BIT LOW POWER CMOS SRAM ########
NET MemCE LOC = T15 | IOSTANDARD = LVCMOS33;
NET MemOE LOC = R12 | IOSTANDARD = LVCMOS33;
NET MemWE LOC = T4 | IOSTANDARD = LVCMOS33;
NET MemDB<0> LOC = N16 | IOSTANDARD = LVCMOS33;
NET MemDB<1> LOC = M16 | IOSTANDARD = LVCMOS33;
NET MemDB<2> LOC = K15 | IOSTANDARD = LVCMOS33;
NET MemDB<3> LOC = K16 | IOSTANDARD = LVCMOS33;
NET MemDB<4> LOC = L16 | IOSTANDARD = LVCMOS33;
NET MemDB<5> LOC = M15 | IOSTANDARD = LVCMOS33;
NET MemDB<6> LOC = P16 | IOSTANDARD = LVCMOS33;
NET MemDB<7> LOC = R16 | IOSTANDARD = LVCMOS33;
NET MemAdr<0> LOC = P15 | IOSTANDARD = LVCMOS33;
NET MemAdr<1> LOC = R15 | IOSTANDARD = LVCMOS33;
NET MemAdr<2> LOC = R14 | IOSTANDARD = LVCMOS33;
NET MemAdr<3> LOC = T13 | IOSTANDARD = LVCMOS33;
NET MemAdr<4> LOC = T12 | IOSTANDARD = LVCMOS33;
NET MemAdr<5> LOC = T9 | IOSTANDARD = LVCMOS33;
NET MemAdr<6> LOC = T7 | IOSTANDARD = LVCMOS33;
NET MemAdr<7> LOC = T6 | IOSTANDARD = LVCMOS33;
NET MemAdr<8> LOC = R7 | IOSTANDARD = LVCMOS33;
NET MemAdr<9> LOC = L8 | IOSTANDARD = LVCMOS33;
NET MemAdr<10> LOC = T14 | IOSTANDARD = LVCMOS33;
NET MemAdr<11> LOC = R9 | IOSTANDARD = LVCMOS33;
NET MemAdr<12> LOC = R5 | IOSTANDARD = LVCMOS33;
NET MemAdr<13> LOC = T5 | IOSTANDARD = LVCMOS33;
NET MemAdr<14> LOC = R2 | IOSTANDARD = LVCMOS33;
NET MemAdr<15> LOC = P2 | IOSTANDARD = LVCMOS33;
NET MemAdr<16> LOC = M4 | IOSTANDARD = LVCMOS33;
NET MemAdr<17> LOC = R1 | IOSTANDARD = LVCMOS33;
NET MemAdr<18> LOC = N6 | IOSTANDARD = LVCMOS33;
