ヒューマンデータ製 ALTERA Cycloneボード ヒューマンデータ製 ALTERA Cycloneボード

(AlteraのCycloneは高性能)

Tags: [FPGA], [電子工作]










ALTERA関係参考リンク

Cyclone FPGA デバイス ALTERAのホームページは反応が早いからいいなぁ

Using PLLs in Cyclone Devices PLLの使い方
※手作業で計算するよりも素直にQuartus-IIのMegafunctionウィザードで設定した方が楽で良いかも

On-Chip Memory Implementations Using Cyclone Memory Blocks MEMORYの使い方

Serial Configuration Devices EPCSの使い方

Quartus II Web Edition ソフトウェア バージョン 4.1

Xilinxからアルテラへのデザイン移行
※XILINXのISEに慣れているからQuartusは操作方法が難しい

FPGA総合情報サイト FPGA Navigator 開発ツールの使い方


QUARTUS IIにもてあそばれよう! 論理合成、フィッティング、シミュレーション、ダウンロード



TIPS

I/Oコネクタのピン番号エクセル表 基板を上から見た時と同じ
オリジナルの資料

・AS/PSって何ですか?
・AS(Active serial) 新ROMのEPCSを使う方式
・PS(Passive serial) 旧ROMのEPCを使う方式
Configuring Cyclone
回路図
※CSP-028基板ではEPCSが載っているのでASモード


・CPS-028内容物です
※大きさ比較用にQUOカードを2枚置いています。


・CPS-028用I/Oボード(右側),GPIF50/GPIF40対応
・7seg x6桁
・LED x8
・Push-SW x8
・Buzz. x1
・Char. LCD x1
・Color LCD x1
・VGA x1
・RS-232C x1
・USB x1

・CPS-028専用MEMORYボード(左側)
・SRAM ISSI IS61LV25616(TSOP-2) x2
・EEP-ROM 29LE040(PLCC) x1
・EP-ROM 27C256(DIP) x1
・SRAM 61C256(SOP) x1
・I2C 24LC1024(DIP) x2

※希望者の方、実費+手数料で配布します。
※完成品、キット、基板のみそれぞれ対応可能です。





・基板が届きました


・I/O基板のアップ


・メモリ基板とI/O基板をCSP028にドッキングしたところ(スゲー!)



LED部分の回路図: 秋月の3桁の7セグ[C-533SR] がカソードコモンなのでこの様な回路になりました。
FPGAなのに汎用ロジック(HC138)を使うのはFPGAのI/Oピンの消費を抑えたいのと、LEDのダイナミック点灯の回路の場合は一度にアクティブになる端子は必ず一つと言う事です。(2個以上アクティブにしたくない)
LEDの電流制限に抵抗ではなくCRD(定電流ダイオード)を用いてます。抵抗の場合と違い何も考える必要がないので楽です。
HC138の出力が'L'アクティブなのでPNPトランジスタを使っています。NPNと違いPNPの場合はONからOFFに完全にならず中途半端にON状態のままになると言うのを聞いた事があり不安だったのですが、問題無く動いています。
この回路構成で7segを6桁とLEDを8個駆動しています。
HC138の残りの一つの出力はHC574のクロックに繋いで、キャラクタLCD用に使っています。

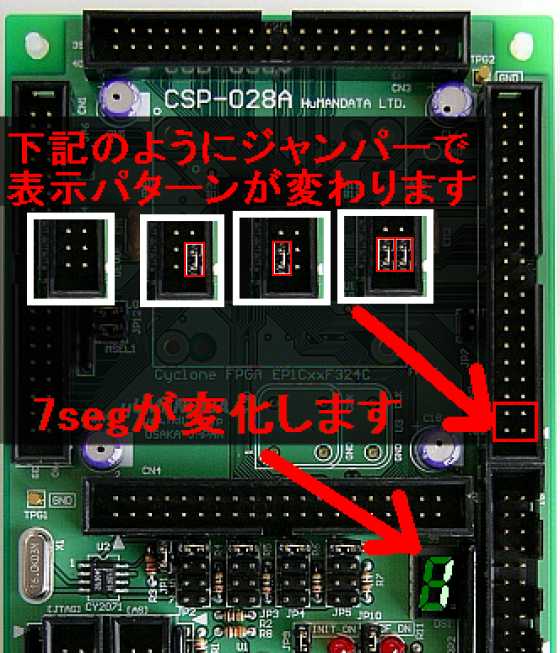

・7segが点滅するデザイン動いたよ



上記のQuartus用プロジェクト TEST.LZH



INIT_DONEを有効に


ASモードでEPCS4を選択


恐怖!デフォルトだと未使用ピンがGND出力になる設定なので入力にします。
(掲示板で教わりました)





Tags: [FPGA], [電子工作]

●関連するコンテンツ(この記事を読んだ人は、次の記事も読んでいます)

ALTERA EPCS コンフィグROM用 多機能ギャングプログラマ
ALTERA EPCS コンフィグROM用 多機能ギャングプログラマ

  EPCS1/EPCS4/EPCS16対応、量産製造の決定版(デモ機貸し出し受付中)

ALTERA EPCS Config-ROMを自在にアクセス
ALTERA EPCS Config-ROMを自在にアクセス

  JTAG経由でFPGAと通信したりEPCSを書き換えたり出来ます

アルテラの FPGAを USB経由で JTAG操作する方法
アルテラの FPGAを USB経由で JTAG操作する方法

  FT2232Cによる ISPコンフィグレーションとバウンダリスキャンによる高速簡易ロジックモニタ、(トラ技 2005/06掲載)

USB/JTAG DLC-008でALTERA/XILINX FPGAをコンフィグ
USB/JTAG DLC-008でALTERA/XILINX FPGAをコンフィグ

  ヒューマンデータ製のUSB-I/FでFPGAをコンフィグする

JTAG簡易操作ツール FJTAG.exe
JTAG簡易操作ツール FJTAG.exe

  JTAG-TAPの実験、学習、研究用に

スパルタン2ってな~に?
スパルタン2ってな~に?

  簡単な紹介

スパルタン3でアーケードゲームを動かす!
スパルタン3でアーケードゲームを動かす!

  XAPP694の使用例、INVADER/GALAXIAN/PACMAN/D*NKEY-K*NG/TIME PILOT

FPGA TIPs
FPGA TIPs

  開発中に疑問に思った事の解決方法

Altera/Xilinxの FPGA機能一覧表
Altera/Xilinxの FPGA機能一覧表

  PDFで調べるのが面倒な時に
